P 8015S - Subwoofer RCF - Manuale utente e istruzioni gratuiti

Tipo	Subwoofer passivo
Dimensioni woofer	15 pollici
Potenza gestita (programma)	800 W
Impedenza	4 ohm
Risposta in frequenza	40 Hz – 120 Hz
Sensibilità	98 dB SPL (1W/1m)
SPL massimo	128 dB
Frequenza di crossover	80 Hz – 120 Hz (consigliata)
Connettori	2 x Speakon NL4
Materiale del cabinet	Compensato di betulla da 15 mm
Finitura	Vernice texture nera
Griglia	Acciaio con tessuto acustico
Dimensioni (L x A x P)	480 x 580 x 500 mm
Peso netto	31,5 kg
Alimentazione	Nessuna (passivo)
Amplificazione	Amplificatore esterno richiesto
Caratteristiche di protezione	Protezione da sovraccarico tramite DSP esterno
Montaggio	Attacco per palo (35 mm)
Utilizzo previsto	Audio dal vivo, sistemi PA
Istruzioni per la pulizia	Pulisci con un panno asciutto; non usare solventi
Sicurezza	Assicurarsi che sia posizionato stabilmente; utilizzare un rigging adeguato se sospeso
Ricambi	Contatta i centri di assistenza RCF
Riparabilità	Solo riparazione professionale

Domande frequenti - P 8015S RCF

Qual è la potenza gestita del RCF P 8015S?

Il RCF P 8015S ha una potenza gestita in programma di 800 W e una potenza continua di 400 W.

Qual è l'impedenza del subwoofer P 8015S?

L'impedenza è 4 ohm, rendendolo adatto a molti amplificatori.

Posso usare il P 8015S senza un amplificatore esterno?

No, il P 8015S è un subwoofer passivo e richiede un amplificatore esterno per essere pilotato.

Che tipo di connettori utilizza il P 8015S?

Utilizza connettori 2 x Speakon NL4 per ingresso e uscita link.

Qual è la risposta in frequenza del P 8015S?

La risposta in frequenza è 40 Hz – 120 Hz.

Come pulire il subwoofer P 8015S?

Pulisci il cabinet con un panno asciutto. Non usare solventi o detergenti abrasivi.

Posso montare il P 8015S su un palo?

Sì, ha un attacco per palo da 35 mm per l'uso con altoparlanti satellite.

Qual è il peso del RCF P 8015S?

Il peso netto è di circa 31,5 kg (69,4 libbre).

Il P 8015S è adatto per uso esterno?

È previsto per uso interno. Se usato all'esterno, proteggilo dalla pioggia e dall'umidità.

Dove posso trovare ricambi per il P 8015S?

Contatta i centri di assistenza autorizzati RCF per ricambi e riparazioni.

MANUALE UTENTE P 8015S RCF

NOTE PER L'INSTALLAZIONE 18

CASSA CHIUSA O "BASS-REFLEX" 18

INSTALLAZIONE DI UN SINGOLO DIFFUSORE 19

INSTALLAZIONE A "CLUSTER" 20

CONNESSIONI 25

DATI TECNICI 27

SAFETY PRECAUTIONS

IMPORTANT

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza. L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla pioggia o all'umidità ed anche alle polveri, salvo il caso in cui questo sia stato implementato dei 4 tappi di chiusura delle porte reflex per ottenere un grado di protezione IP 55.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del diffusore quando l'amplificatore è acceso.
3. Assicurarsi che tutte le connessioni siano corrette e che l'impedenza del diffusore sia compatibile con le caratteristiche d'uscita dell'amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• il diffusore non funziona (o funziona in modo anomalo);
• il cavo è danneggiato;
• oggetti o liquidi sono entrati nel diffusore;

• il diffusore non è più integro (a causa di urti / incendio).

• Nel caso che dal diffusore provengano odori anomali o fumo, spegnere immediatamente l'amplificatore relativo alla linea e poi scollegare il diffusore.

• Non collegare a questo diffusore apparecchi ed accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

2. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

IMPORTANTE

ATTENZIONE

1. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.

1. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente o nello stesso ambiente.
2. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.
3. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.
4. Non collegare l'ingresso a bassa impedenza (8 Ω) ad una linea a tensione costante (100 V).
5. Collocare il diffusore lontano da fonti di calore.
6. Nel funzionamento a bassa impedenza, non sovraccaricare il diffusore con una potenza eccessiva.
7. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.

DESCRIZIONE

P 8051-S è un subwoofer (diffusore per frequenze molto basse) di tipo "bass-reflex" che appartiene alla "serie P" per installazioni fisse al chiuso, ma anche all'aperto (con protezione IP 55) se predisposto come cassa chiusa (le sue "porte reflex" devono essere chiuse con tappi appositi).

E' provvisto di un woofer da 15 pollici ad alta potenza (con bobina da 4 pollici). Il corpo è costruito in resina plastica resistente ai raggi UV e la sua forma ne permette sia l'installazione singola sia la realizzazione di "cluster" (gruppo di diffusori allineati) tramite accessori opzionali (AC P15 A-BR).

La griglia di protezione è in alluminio perforato con un rivestimento interno in tessuto impermeabile di poliuretano espanso a celle aperte. Il corpo è equipaggiato con 12 inserti M10 ed una staffa a "U"; il logo frontale è in alluminio ed è girabile.

NOTE PER L'INSTALLAZIONE

L'installazione dei diffusori deve essere effettuata da personale qualificato rispettando gli standard di sicurezza. Eseguire un'installazione sicura di ogni diffusore, controllando che la struttura di supporto (es. parete, soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali da consentirle di sopportarne il peso senza il pericolo di cadute che potrebbero compromettere l'incolumità di persone e/o danneggiare cose.

Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i diffusori (es. tasselli per mattoni forati, tasselli per calcestruzzo, ecc.).

Dopo aver effettuato i collegamenti elettrici, isolare i conduttori non utilizzati!

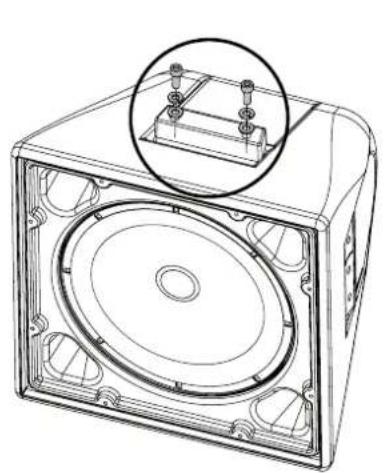

CASSA CHIUSA O "BASS-REFLEX"

Il subwoofer P8015-S è di tipo "bass-reflex", ma può essere adattato come "cassa chiusa", ottenendo così un grado di protezione IP 55 per l'uso all'aperto.

Per effettuare la modifica, procedere in questo modo:

• rimuovere la griglia di protezione svitando le otto viti;
• coprire le quattro porte reflex (i fori) usando i tappi dedicati, ciascuno dei quali va fissato con due viti autofilettanti;
• rimontare la griglia di protezione.

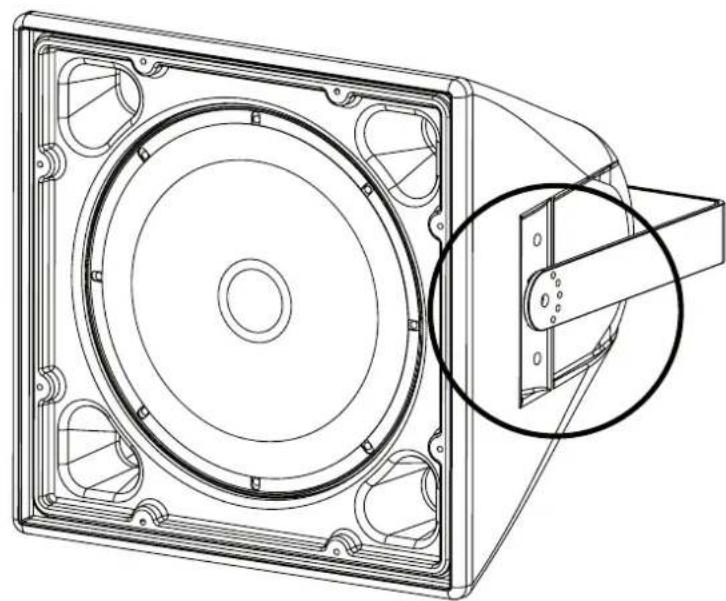

a) Installazione con staffa in posizione orizzontale: fissare il diffusore alla staffa a U avvitando i due bulloni (M10) nei due fori centrali (del diffusore).

Prima di stringere i due bulloni, regolare l'inclinazione verticale del diffusore e successivamente (quando si è certi dell'angolo) fissarla tramite viti autofilettanti poste nei fori della staffa a U adiacenti a quelli per i bulloni.

Nota: Non inclinare il diffusore verso l'alto!

b) Installazione con staffa in posizione verticale: inserire i due spessori e bloccarli tramite due coppie di bulloni (M10), poi fissare il diffusore alla staffa a U avvitando altri due bulloni nei due fori centrali (del diffusore).

Prima di stringere i due bulloni centrali, regolare l'angolazione orizzontale del diffusore e successivamente (quando si è certi dell'angolo) fissarla tramite viti autofilettanti poste nei fori della staffa a U adiacenti a quelli per i bulloni.

Il kit opzionale RCF AC P15 A-BR include gli accessori necessari per la formazione di un "cluster" composto da 2 diffusori: modelli P6215 / P8015-S (subwoofer) oppure P3115-T / P8015-S.

Due kit AC P15 A-BR sono necessari per formare "cluster" con 3 o al massimo 4 diffusori.

ATTenzione: non assemblare "clusTer" con più di 4 diffusori ciascuno.

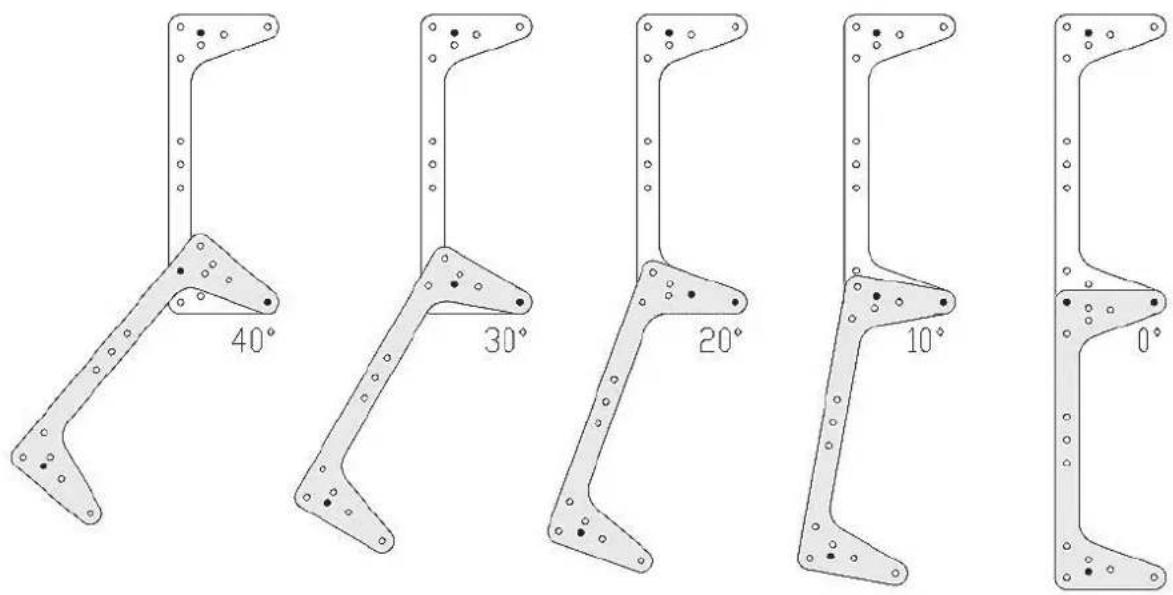

IMPOSTAZIONE DELL'ANGOLO TRA 2 DIFFUSORI

L'impostazione dell'angolo tra 2 diffusori di un cluster si effettua tramite la posizione in cui sono installate le staffe. I valori possibili sono: 0° (nessuna angolazione, i 2 diffusori sono puntati nella stessa direzione), 10°, 20°, 30°, 40°. La scelta dell'angolo più opportuno necessita di uno studio acustico dedicato.

IMPOSTAZIONE DELL'ANGOLO TRA 2 DIFFUSORI

Nota: i puNti Neri rapreseNtaNo i fori di fissaggio per i perNi.

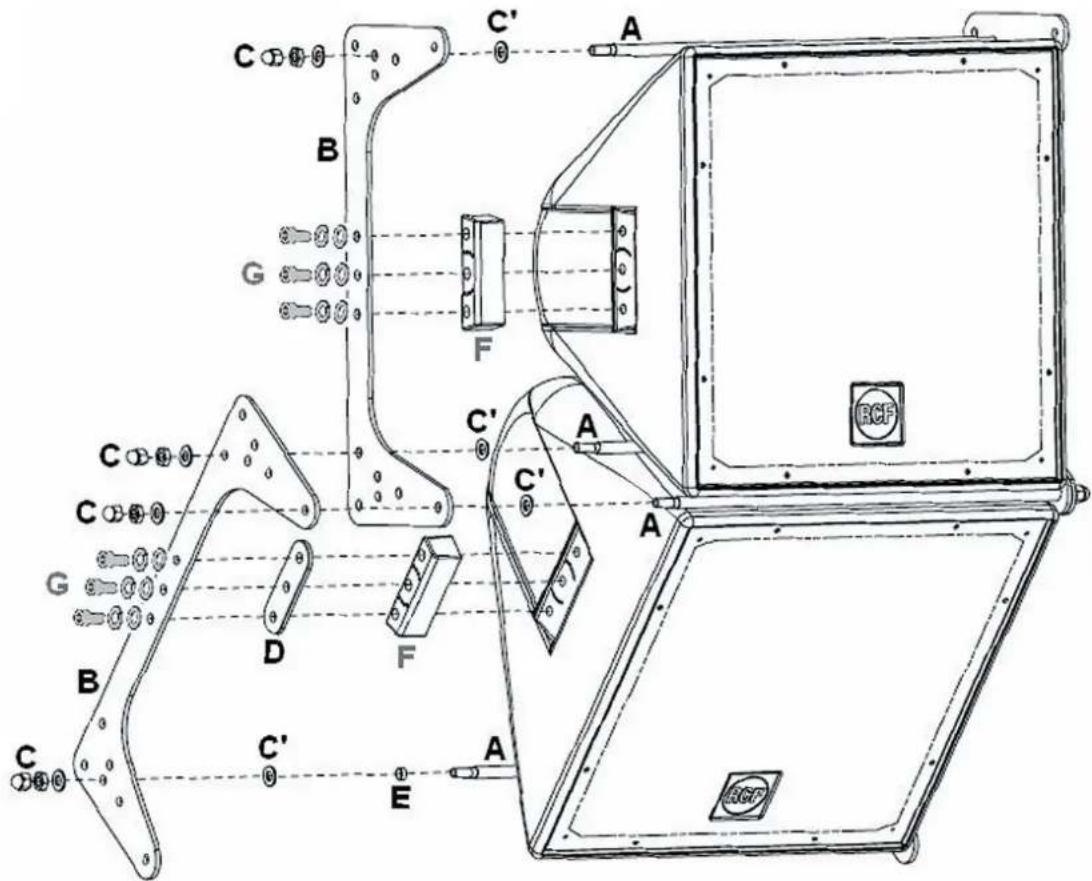

CLUSTER COMPOSTO DA 2 DIFFUSORI

II kit include:

• 4 perni (A)
• 4 staffe (B)
• dadi e rondelle (C)
• rondelle (C')
• 2 piastre / distanziatori (D)
• 2 rondelle / distanziatori (E)

Nota: i 4 spessori (f) soNo iNclusi coN i relativi diffusori e ciascuNo deve essere fissato tramite 3 bulloNi (g) coN roNdelle (m10, NoN iNclusi).

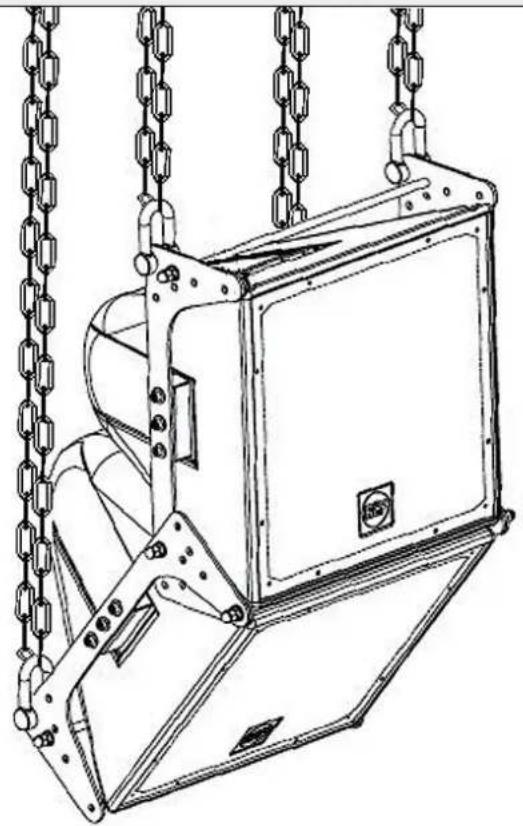

CLUSTER COMPOSTO DA 2 DIFFUSORI

Unire e fissare i 2 diffusori alle staffe su entrambi i lati. I due distanziatori per lato (piastra "D" e rondella "E") servono solo sul secondo diffusore (con le staffe più esterne).

Utilizzare 4 grilli (non inclusi) M10 (agli angoli posteriori delle staffe; 2 in alto e 2 in basso) per l'installazione sospesa del cluster con catene (non incluse).

ESEMPI DI CLUSTER CON 3 O 4 DIFFUSORI

Per la realizzazione di cluster con 3 o 4 diffusori, occorrono 2 kit identici.

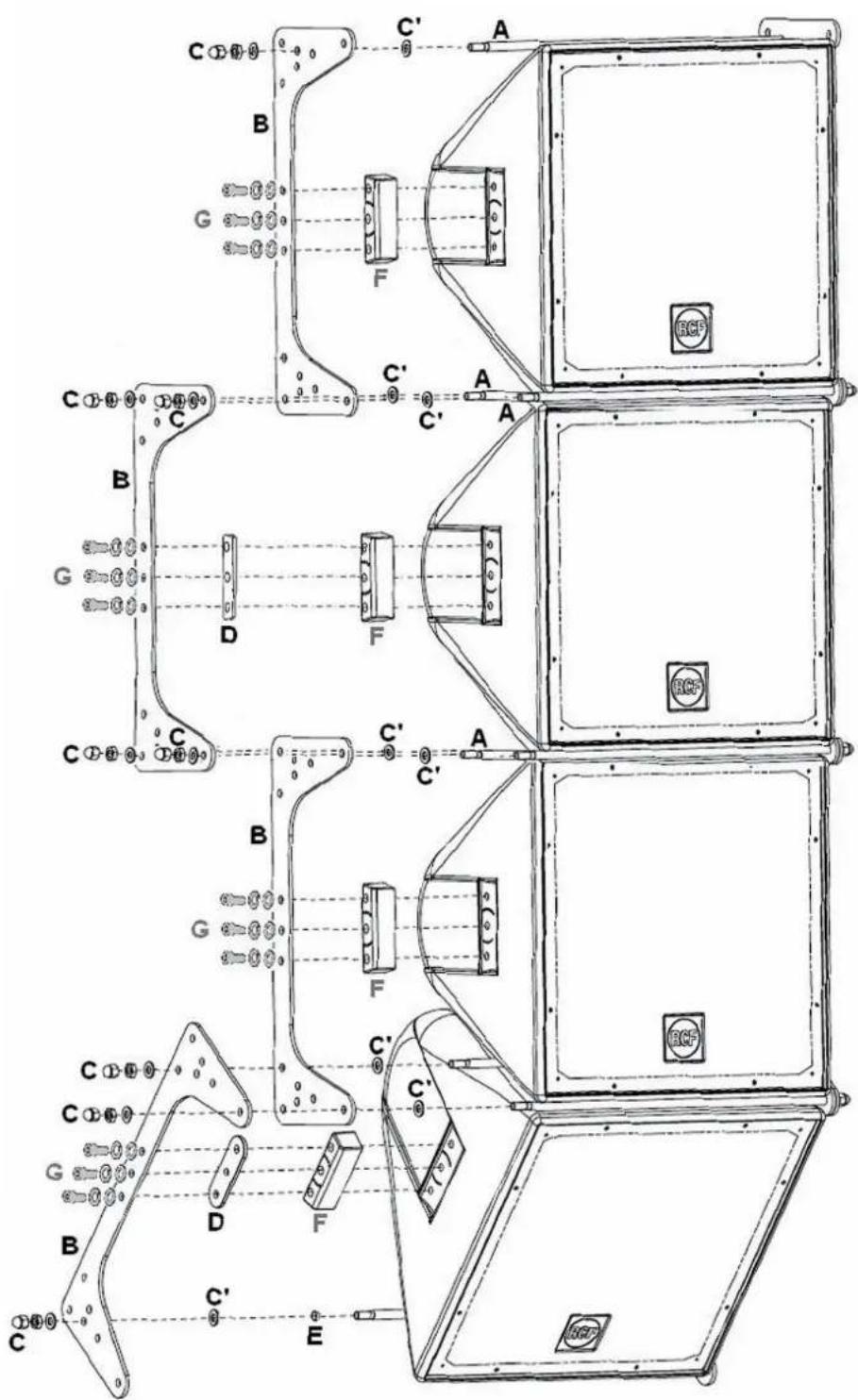

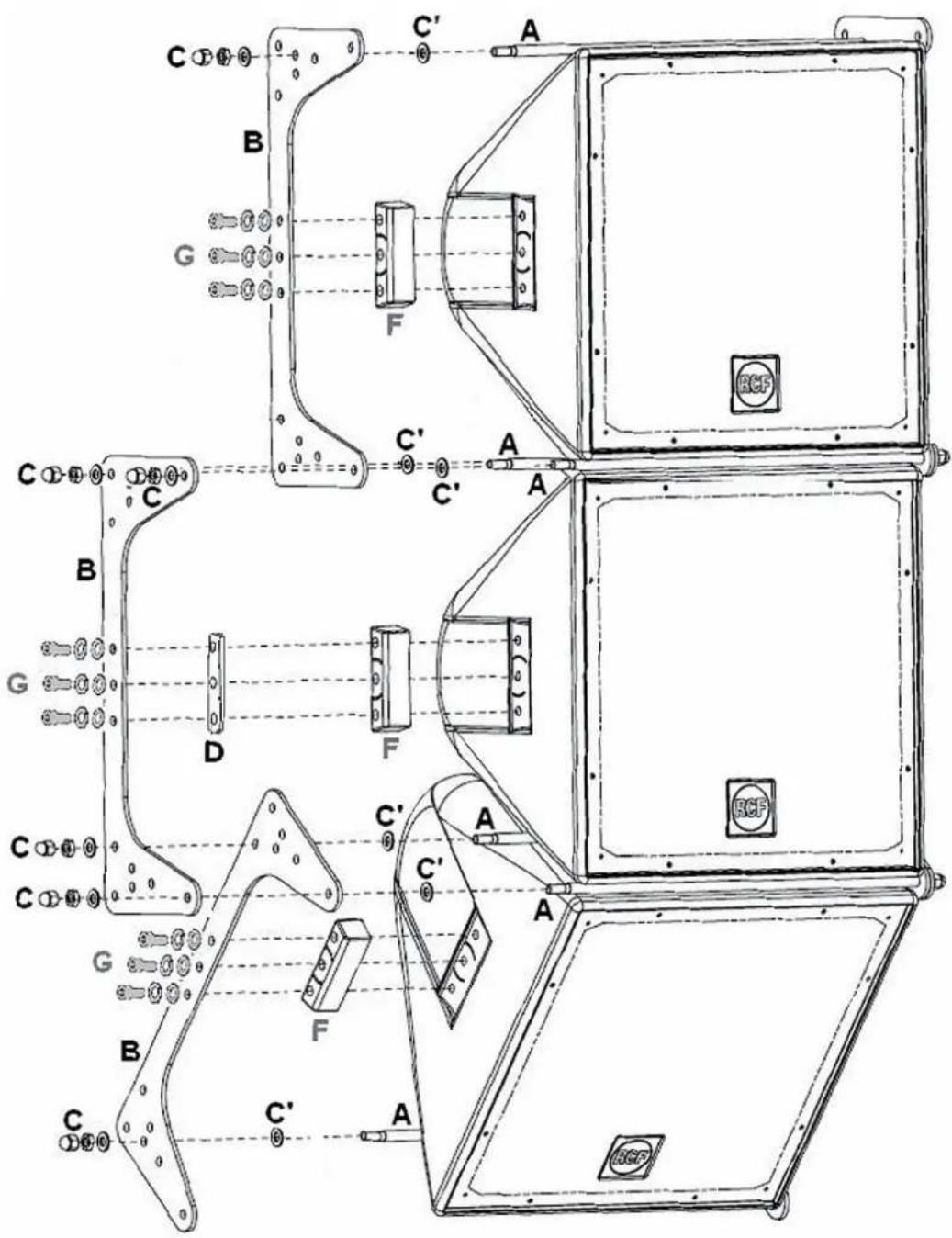

CLUSTER CON 3 DIFFUSORI

• 6 perni (A)
• 6 staffe (B)
• dadi e rondelle (C)
• rondelle (C')
• 2 piastre / distanziatori (D) solo per il secondo diffusore.

ESEMPI DI CLUSTER

CON 3 0 4 DIFFUSORI

• 8 perni (A)
• 8 staffe (B)
• dadi e rondelle (C)
• rondelle (C')
• 4 piastre / distanziatori (D) solo per il secondo ed il quarto diffusore
• 2 rondelle / distanziatori (E) solo per il quarto diffusore.

ESEMPI DI CLUSTER

CON 3 0 4 DIFFUSORI

Attenzione: per il collegamento del diffusore si raccomanda di rivolgersi a qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell'elettricità.

Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso. Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni, verificando attentamente che non vi siano dei cortocircuiti accidentali. Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

Se il subwoofer P8015-S è installato all'aperto (dove si richiede la protezione IP 55), le connessioni elettriche devono essere poste all'interno di una scatola di protezione a tenuta stagna (oppure una nicchia incassata a parete).

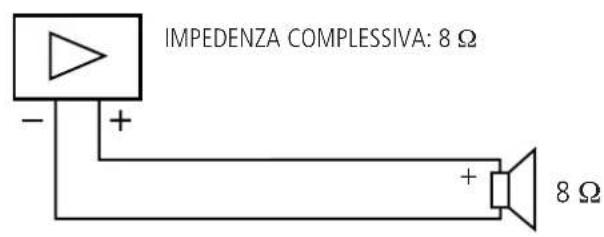

L'impedenza del subwoofer P 8015-S è 8 Ω.

Collegare il conduttore BLU del diffusore al morsetto dell'amplificatore "+" ; collegare il conduttore MARRONE del diffusore al morsetto dell'amplificatore "−".

I subwoofer P 8015-S sono dedicati alla diffusione delle sole frequenze molto basse, pertanto devono essere abbinati a diffusori "satelliti", necessitano di amplificazione separata e di un "crossover" esterno (apparecchio che separa in uscita diverse bande di frequenze).

ESEMPI DI SISTEMI BI-AMPLIFICATI

I subwoofer P8015-S possono essere abbinati ai diffusori RCF P6215 oppure P3115-T (nota: queste sono le soluzioni ottimali per formare "cluster" comuni, ma è anche possibile utilizzare altri tipi di diffusori come "satelliti" separati).

Il segnale audio è diviso da un "crossover" esterno; si consiglia una frequenza di taglio di 120 Hz.

Tutte le frequenze sotto 120 Hz sono inviate agli amplificatori per i subwoofer P 8015-S; tutte le frequenze sopra 120 Hz sono inviate agli amplificatori per i diffusori "satelliti" (ad esempio, P 6215 oppure P 3115-T).

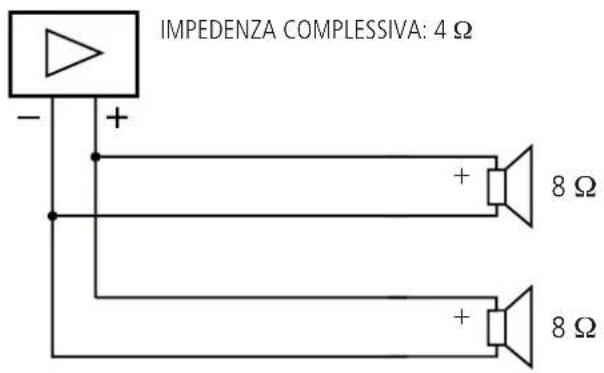

NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA

• L'impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore; nota: l'impedenza complessiva dei diffusori uguale a quella d'uscita dell'amplificatore permette l'erogazione della massima potenza (mentre un'impedenza superiore comporta una riduzione della potenza erogata).
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore.
• La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può comportare l'uso di cavi con sezioni elevate).

NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA

• Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori.
• Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il funzionamento del sistema, i cavi per i diffusori non devono essere canalizzati assieme ai conduttori dell'energia elettrica, ai cavi microfonici od altre linee.
• Per minimizzare gli effetti induttivi (ronzii) dovuti all'accoppiamento con campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.
• NON collegare gli ingressi dei diffusori a bassa impedenza ad una linea a tensione costante 100 V.

Impedenza

Potenza RMS

Potenza massima (picco)

Potenza raccomandata dell'amplificatore

Sensibilità (1 W, 1 m)

Max. pressione sonora (1 m)

Risposta in frequenza (− 10 dB)

Frequenza suggerita per il crossover esterno

Dimensioni (l, h, p)

Peso netto

Trasduttore

Corpo

Colore

Inserti per l'installazione

Accessori inclusi

Griglia

8 Ω

800 W

3200 W

1600 W

97 dB

132 dB (P: 3200 W)

50 Hz ÷ 200 Hz

120 Hz

463 mm, 463 mm, 433 mm

18,3 kg

woofer da 15" (bobina da 4")

trapezoidale, polietilene stampato a rotazione

grigio

12×M10

una staffa a U, 2 bulloni M10, 2 rondelle-distanziatori, 4 rondelle, 2 viti autofilettanti, 4 tappi per porte reflex

alluminio perforato con un rivestimento interno in tessuto impermeabile di poliuretano espanso a celle aperte
