PANDUAN PENGGUNA DH-3NP2 PANASONIC

PEMBERITAHUAN PENTING

Sila simpan Kad Jaminan Perkhidmatan yang dicetak pada muka surat akhir buku Panduan Penggunaan dan Pemasangan ini dan pastikan mendaftar jaminan ini di http://club.panasonic.com.my IMPORTANT NOTICE

Panduan Penggunaan (termasuk Panduan Pemasangan) 2 - 16

ENGLISH

Terima kasih kerana memilih Pancuran Mandi Elektrik Panasonic. Sila baca semua arahan ini dengan teliti demi keselamatan dan penggunaan yang optimum dan simpan Panduan Penggunaan ini di tempat yang selamat untuk rujukan di masa hadapan.

Thank you for purchasing the Panasonic Electric Home Shower. For optimum performance and safety, please carefully read this Operating Instructions and keep this documentation in a safe place for future reference. 感谢您购买Panasonic电热花酒器。为了确保正确使用及维护您的安全，请详细阅读此使用说明书，并保持在安全的地方以供未来参考。

KANDUNGAN

No. Muka surat

SEBELUM MENGGUNAKAN PANCURAN MANDI ELEKTRIK

2

1. LANGKAH-LANGKAH KESELAMATAN 2
2. PANCURAN HUJAN 5
3. MENGENALI BAHAGIAN-BAHAGIAN 5
4. AKSESORI 6

CARA-CARA MENGGUNAKAN PANCURAN MANDI ELEKTRIK

7

1. CARA-CARA MENGGUNAKANNYA 7
2. CARA MENYELARASKAN KADAR ALIRAN AIR 8
3. PENYENGGARAAN 9
4. PANDUAN KEROSAKAN 10
5. SPESIFIKASI 10

CARA MEMASANG PANCURAN MANDI ELEKTRIK

11

1. SEBELUM PEMASANGAN DIBUAT 11
2. CARA MEMASANG 11
3. CARA-CARA MENGUJI 16

KAD JAMINAN PERKHIDMATAN

Muka Surat Akhir

SEBELUM MENGGUNAKAN PANCURAN MANDI ELEKTRIK

1. LANGKAH-LANGKAH KESELAMATAN

LANGKAH-LANGKAH KESELAMATAN

Sila patuhi sepenuhnya

Sila baca langkah-langkah keselamatan berikut dengan teliti sebelum menggunakan produk:

Penunjuk ini memberi amaran tentang kematian atau kecederaan parah.

AWAS

Penunjuk ini memberi amaran tentang kecederaan pengguna atau kerosakan harta benda.

Simbol ini (dengan latar belakang putih) menunjukkan perbuatan yang DILARANG.

Simbol ini (dengan latar belakang hitam) menunjukkan perbuatan yang WAJIB DILAKUKAN.

AMARAN

Jangan gunakan Unit ini sekiranya anda mendapati sebarang kerosakan atau keadaan luar biasa berlaku dan pastikan Pemutus Litar Elektrik berada dalam keadaan "OFF". (Risiko berasap/kebakaran/kejutan elektrik/melecur)

Sunda air pancuran menjadi terlalu panas dan tidak dapat di kawal dengan menggunakan Tombol

Kawalan Kuasa.

Sila hubungi wakil penjual anda dengan segera untuk penyenggaraan/pembaikian.

Unit ini mesti dibumikan.

Semasa berlaku petir / kilat, matikan Pemutus Litar Elektrik terlebih dahulu untuk melindungi Unit Pancuran Mandi anda dari sebarang kerosakan.

Setiap kali pancuran air dimulakan, periksa suhu air dengan tangan sebelum mandi.

Semasa Pancuran Air Mandi digunakan oleh golongan seperti kanak-kanak, orang tua, orang sakit dan orang cacat anggota, orang yang mendampingi mereka adalah dinasihatkan supaya memeriksa suhu pancuran dengan tangan dari semasa ke semasa.

Beri perhatian kepada suhu pancuran apabila mengurangkan pengaliran air. Suhu pancuran akan menjadi sangat panas sekiranya pengaliran air terlalu rendah.

Berhati hati untuk tidak menyentuh Paip Pancuran Hujan semasa mandi dengan suhu tinggi kerana ia akan menjadi panas. Boleh menyebabkan kecederaan.

Produk ini tidak boleh digunakan oleh pengguna (termasuk kanak-kanak) yang kurang upaya dari segi fizikal atau mental, atau kekurangan pengalaman dan pengetahuan, kecuali diberikan arahan atau panduan tentang produk oleh pihak yang bertanggungjawab terhadap keselamatan mereka. Kanak-kanak hendaklah diawasi untuk memastikan bahawa mereka tidak bermain dengan produk.

- Jangan menggantikan Kepala Pancuran, Hos Pancuran, Kepala Pancuran Hujan atau mana-mana bahagian Unit yang lain dengan alat gantian selain daripada alat gantian asli.

Barangan dari model lain tidak sesuai dengan model ini dan boleh menyebabkan perkara berbahaya berlaku kepada pengguna.

- Jangan sembur air pada Unit, atau meletakkan tuala basah di atasnya bagi mengelakkan dari bersentuh dengan bahagian hidup untuk menghalang dari bahaya berasap, nyalaan api, kebakaran dan kejutan elektrik.

- Jangan gunakan benzena, pencair, agen peluntur dan sebagainya untuk pembersihan bagi mengelakkan bahaya berasap, nyalaan api, kebakaran dan kejutan elektrik.

• Jangan sekat Kepala Pancuran dan Kepala Pancuran Hujan dengan

tangan, tuala atau melenturkan Hos Pancuran. Kadar aliran air akan menurun dan suhu air akan menjadi sangat panas.

- Sila pastikan Getah pada Kepala Pancuran dan Kepala Pancuran

- Untuk memastikan ketahanan Pam, Tuas On-Off mestilah ditekan setiap kali sebelum dan selepas mandi. Tuas ini hendaklah ditekan sahaja. Jangan tarik Tuas On-Off. Jangan buka atau tutup Injap Air Utama untuk mengendalikan unit Pancuran Mandi untuk mengelakkan sebarang kerosakan.

2. PANCURAN HUJAN

Sila ikut arahan yang diberikan dengan simbol sebelum menggunakan DH-3NP2 (dengan Pancuran Hujan).

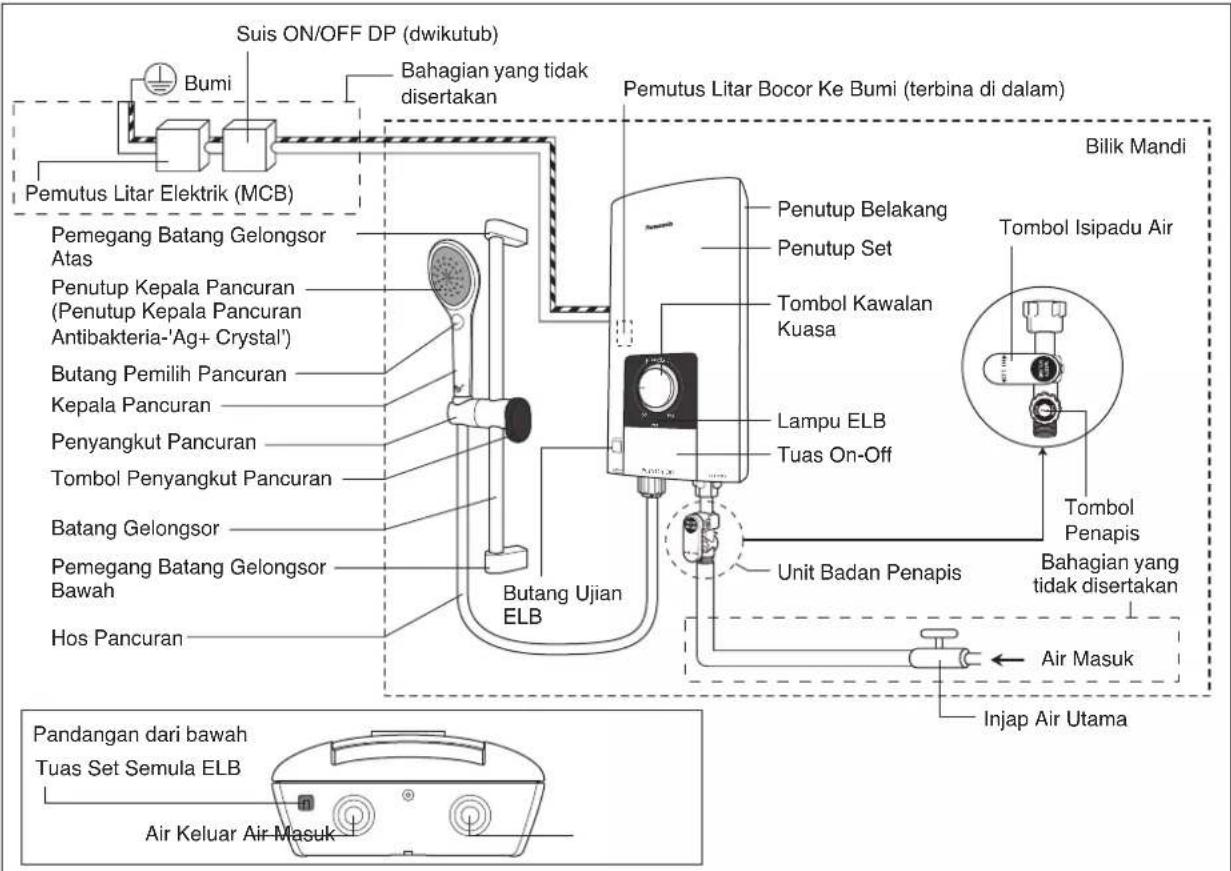

3. MENGENALI BAHAGIAN-BAHAGIAN

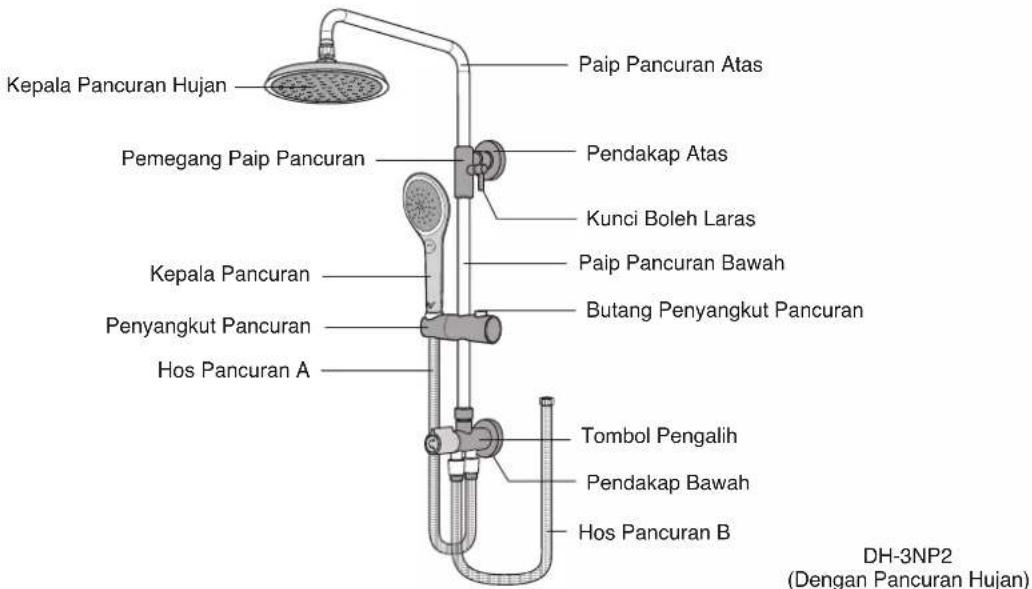

Pancuran Hujan:

1. AKSESORI

Penerangan: Barangan:				DH-3NS1, DH-3NS2, DH-3NP2
Set Kepala Pancuran	Kepala Pancuran (1 set)			○	○
Set Penyangkut Pancuran	Hos Pancuran (1 set)	Fermoyang BawangGelongsor (2 set)	Penyangkut RupadaPancuran (1 set)	○
Set Unit Badan Penapis	Unit Badan Penapis (1 set)	Pelapik Getah (1 batang)	Lampiran Amaran UnitBadan Penapis (1 helai)	○	○

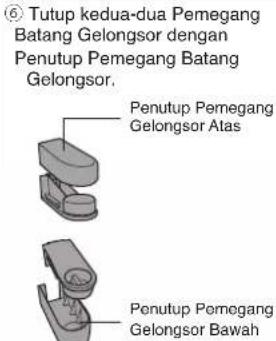

Batang Gelongsor	Batang Gelongsor (1 batang)			○
Set Pemasangan	Palam Dinding(6 batang)	Pelapik Getah (2 batang)	[T52G]Skru (6 batang)	○
Pakej Bag C	Pelapik Getah A(4 batang)	Skru(4 batang)	Palam Dinding(4 batang)		○
Hos Pancuran A Pakej	Hos Pancuran A (1 batang)				○
[CKZ3]Hos Pancuran B Pakej	Hos Pancuran B (1 batang)				○
Set Pendakap Atas	Pendakap Atas(1 set)	Skru(1 batang)	Palam Dinding(1 batang)	Skru Kunci Allen(2 set)	○
Set Pendakap Bawah	Pendakap Bawah(1 batang)	Penutup PondakapBawah (1 batang)	Pelapik Gotah B(1 batang)	Skru Kunci Allen(1 batang)
	[20x4]Kunci Allen(1 batang)	[XXKD]Skru(3 batang)	Palam Dinding(3 batang)
Set Pancuran Hujan	Kepala PancuranHujan (1 batang)	[6x6x1]Pelapik Getah C(1 batang)	Penutup C(1 batang)

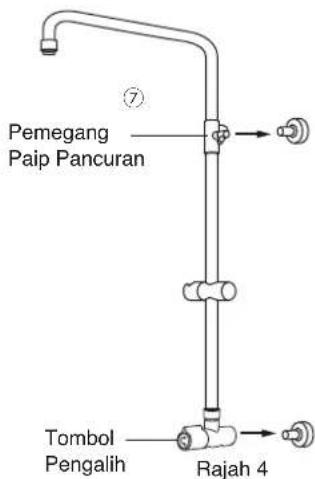

Set Tombol Pengalih	Tombol Pengalih (1 batang)				○
Set Penyangkut Pancuran	Penyangkut Pancuran (1 batang)				○
Set Paip Pancuran Bawah	[IMAGE]Paip Pancuran Bawah (1 batang)				○
Set Paip Pancuran Atas	[IMAGE]Paip Pancuran Atas (1 batang)				○

CARA-CARA MENGGUNAKAN PANCURAN MANDI ELEKTRIK

1. CARA-CARA MENGGUNAKANNYA

1. Buka Injap air utama.
2. Hidupkan Pemutus Litar Elektrik (MCB) dan Suis ON/OFF DP (dwikutub).
3. Tolak ke atas Tuas Set Semula ELB sekiranya ia berada pada kedudukan bawah.
4. Laraskan Tombol Isipadu Air mengikuti arah jam.
5. Putaran tombol mengikuti arah jam akan meningkatkan pengaliran air dan seterusnya menurunkan suhu air.
6. Putaran tombol mengikuti arah lawan jam akan mengurangkan pengaliran air dan seterusnya meningkatkan suhu air.
7. Tekan Tuas On-Off, air akan mula mengalir dari Kepala Pancuran dan Lampu ELB berwarna merah akan menyala.
8. Tekan sekali lagi untuk menghentikan pancuran (kedudukan Tuas On-Off adalah sama).
9. Tuas ini mengawal kedua-dua bekalan air dan elektrik kepada set.
10. Laraskan pada tahap pancuran yang diingini dengan memutarkan Tombol Isipadu Air dan Tombol Kawalan Kuasa. Setelah itu kendalian akan mudah dilakukan dengan hanya menekan Tuas On-Off.

AWAS

Untuk memastikan ketahanan Pam, Tuas On-Off mestilah ditekan setiap kali sebelum dan selepas mandi.

Tuas On-Off hendaklah ditekan sahaja. Jangan tarik Tuas On-Off.

ELB: Keadaan ON

ELB: Keadaan OFF

1. Aliran air akan berubah secara beransur-ansur dari Kepala Pancuran Hujan ke Kepala Pancuran apabila memutarkan Tombol Pengalih arah lawan jam. Nota:

Isipadu air akan berkurang jika air mengalir serentak di Kepala Pancuran dan Kepala Pancuran Hujan.

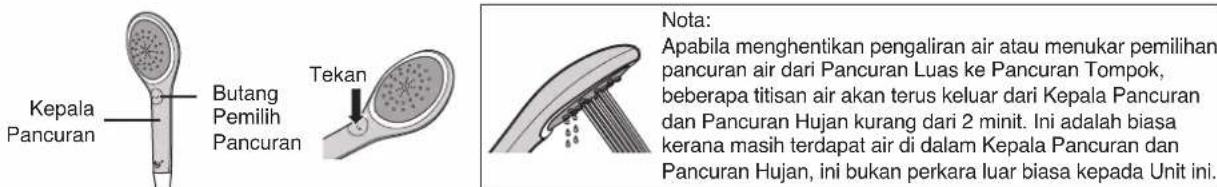

1. Ketika menggunakan Kepala Pancuran ini, pilih jenis pancuran yang dikehendaki dengan Butang Pemilih Pancuran. Tekan butang dengan sepenuhnya.

AWAS

Jangan sekat Kepala Pancuran dan Kepala Pancuran Hujan dengan tangan, tuala atau melenturkan Hos Pancuran. Kadar aliran air akan menurun dan suhu air akan menjadi sangat panas.

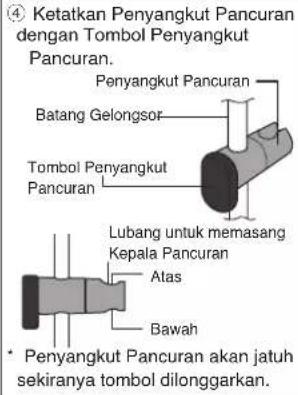

(a) Longgarkan Tombol Penyangkut Pancuran untuk melaraskan Penyangkut Pancuran ke atas atau ke bawah. Ketatkan semula Tombol Penyangkut Pancuran.
(b) Longgarkan Tombol Penyangkut Pancuran dan Penyangkut Pancuran boleh diubah ke kiri atau ke kan an. Ketatkan semula Tombol Penyangkut Pancuran.
(c) Sudut Kepala Pancuran boleh diubah dengan menggerakkan Kepala Pancuran ke atas atau ke bawah.

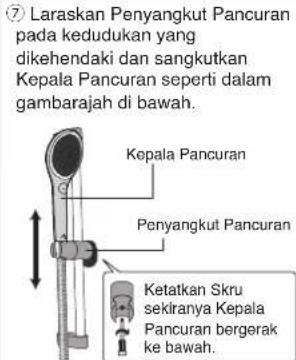

(a) Tekan dan tahan Butang Penyangkut Pancuran untuk menyesuaikan tinggi atau rendah dan kiri atau kanan. Lepaskan Butang Penyangkut Pancuran untuk menetapkan kedudukan.

(a) Longgarkan Kunci Boleh Laras dan laraskan Paip Pancuran Atas tinggi atau bawah dan kiri atau kanan. Ketatkan Kunci Boleh Laras. Semasa menetapkan Paip Pancuran Atas pada ketinggian maksimum, turunkan paip sedikit jika terasa sentakan diikuti dengan mengetatkan Kunci Boleh Laras (ini untuk mengelakkan kebocoran kerana melebihi tetapan ketinggian maksimum).

(b) Sudut Kepala Pancuran Hujan dapat disesuaikan dengan menggerakkan Kepala Pancuran Hujan ke atas atau ke bawah.

Nota: Semasa mematikan Pancuran, sisa air dari Kepala Pancuran / Kepala Pancuran Hujan akan terus menitik sebelum berhenti sepenuhnya.

2. CARA MENYELARASKAN KADAR ALIRAN AIR

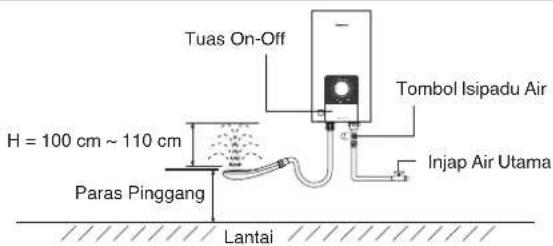

(1) Cara melaraskan kadar pengaliran air maksima.

Langkah 1: Tekan Tuas On-Off dan pilih Pancuran Luas pada Kepala Pancuran dengan menggunakan Butang Pemilih Pancuran (rujuk Gambarajah 1)

Langkah 2: Tutup Injap Air Utama.

Langkah 3: Pusingkan Kepala Pancuran menghala ke atas pada paras pinggang

Untuk DH-3NP2 (dengan Pancuran Hujan), pastikan air mengalir di Kepala Pancuran sahaja.

Langkah 5: Buka Injap Air Utama sedikit demi sedikit dan laraskan ketinggian pancuran (H).

Disyorkan menyelaraskan ketinggian air pancuran H=100 cm \~ 110 cm (kira-kira 3 L/min).

(Sekiranya ketinggian pancuran (H) tinggi, suhu air panas akan menurun akibat kadar pengaliran yang berlebihan).

Nota: 1. Beri perhatian pada suhu pancuran semasa merendahkan isipadu air. Suhu pancuran akan menjadi sangat panas jika kadar aliran air terlalu rendah.

Sekiranya kadar aliran air terlalu rendah, kemungkinan aliran air dari Kepala Pancuran Hujan tidak mencukupi. Sila hubungi wakil jualan yang sah untuk bantuan.

Butang Pemilih Pancuran

Tombol Isipadu Air

Gambarajah 1 Gambarajah 2

3. PENYENGGARAAN

AMARAN

Pastikan Pemutus Litar Elektrik dimatikan sebelum dibersihkan.

1) Bersihkan dengan kain yang dilembapkan.
2) Jangan guna benzena, pencair, pencuci, peluntur dan lain-lain.
3) Jangan sembur air pada Unit, atau meletak tuala basah di atasnya.
4) Pastikan guna kain yang sesuai untuk membersihkan permukaan Penutup Set bagi mengelakkan calar.

(2) Pembersihan Kepala Pancuran

Bersihkan Getah pada Kepala Pancuran dengan menggunakan berus yang lembut dari semasa ke semasa

(Disyorkan seminggu sekali).

Sila pastikan Getah pada Kepala Pancuran tidak rosak semasa pembersihan. Ia boleh menjejaskan corak pancuran air.

(3) Pembersihan Kepala Pancuran Hujan untuk DH-3NP2 (dengan Pancuran Hujan)

Bersihkan Getah Silikon pada Kepala Pancuran Hujan dengan menggunakan berus lembut dari semasa ke semasa (Disarankan seminggu sekali).

Sila pastikan Getah pada Kepala Pancuran Hujan tidak rosak semasa pembersihan. Ia boleh menjejaskan corak pancuran air.

(4) Pembersihan Unit Penapis (Unit Penapis dipasang pada Tombol Penapis)

Penapis Air di dalam Unit Penapis mestilah dicuci seminggu sekali. Unit Penapis mestilah dicuci sekiranya air panas tidak mengalir dengan sempurna.

Membuka, membersih dan memasang Unit Penapis

① Tutup Injap Air Utama.

② Laraskan Tombol Isipadu Air mengikuti arah jam jika ia menghalang Tombol Penapis. Pusingkan Tombol Penapis ikut arah lawan jam dan keluarkannya.

③ Bersihkan Unit Penapis.

Unit Penapis

AWAS

(1) Sila periksa perkara-perkara berikut sebelum pembaikan.

Tanda-tanda Perkara yang perlu diperiksa
Pancuran air tidak mengalir seperti biasa.	1. Periksa Unit Penapis. Bersihkan Penapis jika ianya tersumbat dengan kekotoran (rujuk Pembersihan Unit Penapis seperti di muka surat 9).2. Periksa Kepala Pancuran dan Kepala Pancuran Hujan. Bersihkan Kepala Pancuran dan Kepala Pancuran Hujan jika ada kekotoran.(rujuk Pembersihan Kepala Pancuran di muka surat 9).
Tiada air panas mengalir keluar dari saluran keluar(tiada aliran elektrik ke Unit)	1. Pastikan Tuas On-Off ditekan dan berada pada keadaan “On”.2. Pastikan Tuas Set Semula ELB tidak menggelongsor ke bawah.Tolak Tuas Set Semula ELB ke atas untuk ke keadaan asal (lihat CARA-CARA MENGUJI di muka surat 16).3. Pastikan Suis ON/OFF DP (dwikutub) dihidupkan.4. Pastikan Pemutus Litar Elektrik (MCB) dihidupkan.
Tiada air mengalir keluar dari Kepala Pancuran.	1. Periksa Injap Air Utama, buka Injap Air Utama sekiranya tertutup (rujuk CARA-CARA MENGGUNAKANNYA di muka surat 7).2. Periksa keadaan panel Lampu ELB (Merah).• Lampu merah padam. Periksa Tuas On-Off sekiranya Lampu merah masih tidak menyala, jangan gunakan Unit dan sila hubungi wakil penjual anda dengan segera.
Air tidak cukup panas.	1. Laraskan suhu pancuran (rujuk Penetapan suhu di muka surat 7)2. Sila rujuk CARA MENYELARASKAN KADAR ALIRAN AIR di muka surat 8.

(2) Jika anda mendapati keadaan seperti berikut semasa menggunakan peralatan ini, jangan gunakan Unit dan sila hubungi wakil penjual anda dengan segera.
1) Kebocoran air
2) Tiada Pengaliran air.
3) Suhu air tidak dapat dikawal.
4) Lampu ELB tidak menyala.
(3) Kemahiran tertentu diperlukan untuk memperbaiki peralatan ini. Oleh itu jangan sekali-kali cuba membaikinya sendiri.

1. SPESIFIKASI

Model	DH-3NS1 DH-3NP2	DH-3NS2
Voltan	240 V a.c. 50 Hz
Penggunaan Kuasa	3600 W
Pemilih Kuasa	Suhu Air Semasa (OFF), 1000 W - 3600 W
Tekanan Air Minima	9.8 kPa / 0.1 kgf/cm2 / 1.42 psi		4.9 kPa / 0.05 kgf/cm2 / 0.71 psi
Tekanan Air Maksima	380 kPa / 3.87 kgf/cm2 / 55 psi
Ukuran	380(H) mm x 200(W) mm x 89(D) mm
Berat	1.7 kg		2.6 kg
Sistem Keluaran	Sistem Punca Tunggal (Keluaran Terbuka)

CARA MEMASANG PANCURAN MANDI ELEKTRIK

AMARAN

• Saiz Kabel Fleksibel dan pendawaian elektrik mestilah dipasang dengan sempurna untuk mencegah bahaya berasap dan kebakaran.
• Semasa proses pemasangan, pastikan sumber elektrik dan air telah ditutup.
• Pancuran mandi ini hendaklah disambung secara kekal ke bekalan elektrik menerusi Suis ON/OFF DP (dwikutub) yang mempunyai pemisahan sesentuh sekurang-kurangnya 3 mm pada semua kutub yang digabungkan dalam pendawaian tetap. Suis ini hendaklah dipasangkan dengan jelas tetapi jauh dari jangkauan pengguna.

Unit ini mesti dibumikan.

- Jangan memasang Unit Badan Penapis pada saluran keluar kerana air pada saluran masuk tidak dapat ditapis dan mengakibatkan bending untuk masuk ke dalam Unit. Ini akan menyebabkan Unit Pemanas dan Kepala Pancuran tersumbat.

• Jangan memasang, menanggalkan, atau memasang semula Unit dengan sendiri. Pemasangan yang tidak betul akan mengakibatkan kebocoran air, kejutan elektrik, atau kebakaran. Pemasangan dan pendawaian haruslah dilakukan oleh pekerja yang mahir.
• Perkongsian paip untuk air masuk dan keluar adalah dilarang. Tekanan air akan berkurang sekiranya terdapat air keluar pada saluran yang lain. Suhu air pancuran akan menjadi sangat panas.

Unit Badan Penapis
Air MasukAir Keuar

AWAS

- Kabel fleksibel harus dimasukkan ke Unit melalui bahagian yang sedia ada sahaja (jangan membuat lubang tambahan).

1. SEBELUM PEMASANGAN DIBUAT

(1) Pastikan tekanan air.

Tekanan air minima 9.8 kPa / 0.1 kgf/cm² / 1.42 psi (DH-3NS1 & DH-3NS2)

Tekanan air minima 4.9 kPa / 0.05 kgf/cm² / 0.71 psi (DH-3NP2)

Tekanan air maksima 380 kPa / 3.87 kgf/cm² / 55 psi

- Cara mengukur tekanan air seperti dalam gambarajah. Air hendaklah mengalir keluar dari Hos setinggi 2.0 m dari Injap Air Utama.

Nota: Apabila mengeluarkan Unit dari bungkusan, kemungkinan ada kehadiran sedikit air di dalamnya. Ini adalah biasa kerana Unit-unit diuji semasa proses pembuatan.

2. CARA MEMASANG

AMARAN

Semasa proses pemasangan, pastikan sumber elektrik dan air telah ditutup.

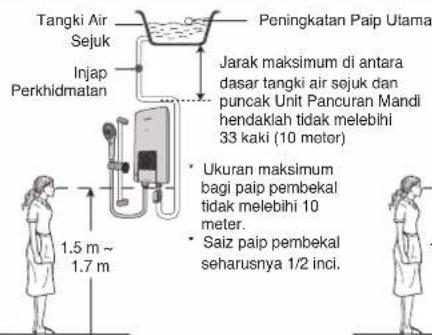

1. Di mana Unit ini perlu dipasang.

• Pastikan Unit ini dipasangkan pada dinding seperti dalam Gambarajah 1 (keadaan menegak sahaja).
• Jangan memasang Unit jauh dari permukaan dinding seperti yang ditunjukkan dalam Gambarajah 2.
• Unit hendaklah dipasang pada ketinggian 1.5 m \~ 1.7 m dari atas lantai.

2. Menanggalkan Penutup Set.

① Pastikan Tombol Kawalan Kuasa berada di posisi "OFF".
② Keluarkan skru dari bahagian bawah Unit.
③ Tarik Tombol Kawalan Kuasa supaya ia berada dalam keadaan bebas (Tombol Kawalan Kuasa dipasangkan pada "Batang VR" di dalam Unit). Pastikan Tombol Kawalan Kuasa tidak dipisahkan dari Penutup Set.
④ Tanggalkan Penutup Set dari bahagian bawah dahulu diikuti dengan bahagian atas.

Untuk DH-3NP2

Untuk DH-3NS1/DH-3NS2

Gambarajah 2

3. Cara memasang Pancuran Mandi Elektrik.

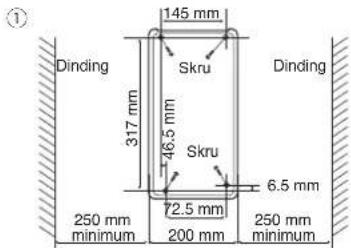

① Unit hendaklah berjarak sekurang-kurangnya 250 mm di sebelah kiri dan kanan dinding.
② Gerudi 4 lubang pada dinding (merujuk Rajah 1). ③ Masukkan Palam Dinding ke dalam lubang.

Rajah 1

Kabel fleksibel harus dimasukkan ke Unit melalui bahagian yang sedia ada sahaja (jangan membuat lubang tambahan).

⑥ Periksa sama ada Unit diikat dengan ketat dengan menggerakkan Unit ke kiri dan kanan.

Nota: Penutup Belakang Unit mesti diketatkan dengan 4 Skru.

Saiz Kabel Fleksibel dan pendawaian elektrik mestilah dipasang dengan sempurna untuk mencegah bahaya berasap dan kebakaran.

AMARAN

Pancuran mandi ini hendaklah disambung secara kekal ke bekalan elektrik menerusi Suis ON/OFF DP (dwikutub) yang mempunyai pemisahan sesentuh sekurang-kurangnya 3 mm pada semua kutub yang digabungkan dalam pendawaian tetap. Suis ini hendaklah dipasangkan dengan jelas tetapi jauh dari jangkauan pengguna.

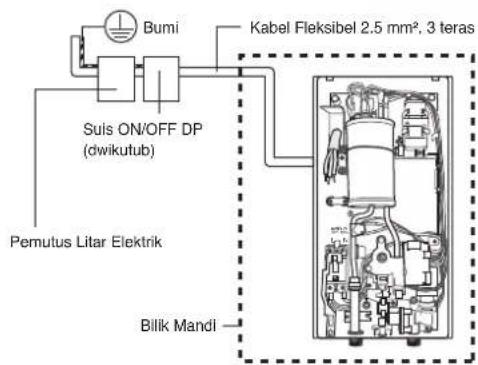

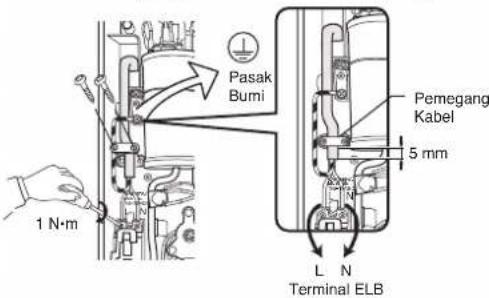

① Pendawaian Kabel Fleksibel disambungkan ke ELB di dalam Unit: 2.5 mm ^2 , Kabel Fleksibel 3 teras.

② Buka Pemegang Kabel dan pasangkan Kabel Fleksibel.

Buangkan Penyalut Wayar di bahagian hujungnya. Ketatkan wayar hidup (L) dan wayar neutral (N) pada ELB (L, N) dan wayar bumi pada Pasak Bumi dengan menggunakan daya kilas 1 N.m (10 kgf.cm). Pasang semula Pemegang Kabel untuk memegang Kabel Fleksibel.

DH-3NS1 / DH-3NS2:

DH-3NP2:

③ Sambungkan wayar pada kekutuban yang betul (L,N).

• Sambungan wayar pada arah kekutuban yang salah (L,N) akan menyebabkan litar konduksi kutub tidak berfungsi seperti biasa dan boleh menyebabkan kebocoran elektrik, kebakaran dan sebagainya.
• Periksa arah kekutuban (L,N) terlebih dahulu sebelum pendawaian berpandukan alat uji julat voltan atau meter voltan dengan menyambungkan satu terminal meter ke bumi, dan satu terminal lagi disentuhkan ke salah satu terminal bekalan kuasa.
• Apabila jarum meter banyak terpesong, arah kekutuban terminal bekalan kuasa adalah 'L'.

④ Rod Bumi

AMARAN

Unit ini mesti dibumikan.

Perkongsian paip untuk paip masuk dan keluar dilarang. Tekanan air akan berkurang sekiranya terdapat air keluar pada saluran yang lain. Air akan menjadi sangat panas.

AWAS

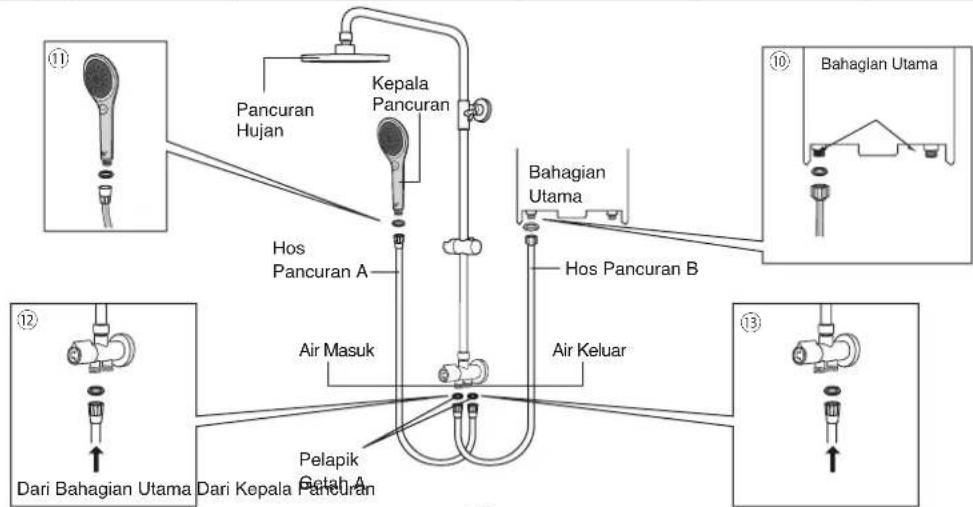

① Letakkan Pelapik Getah di antara Unit Badan Penapis dan Paip Mudah Lentur. Jangan guna Pita Paip. Ketatkan dengan Sepana.
② Letakkan Pelapik Getah di antara Unit Badan Penapis dan Bahagian Utama. Jangan guna Pita Paip. Ketatkan dengan tangan.

Unit Badan Penapis hendaklah dipasang mengarah ke hadapan Unit.

Nota: Untuk langkah pemasangan seterusnya, teruskan dengan model masing-masing.

③ Letakkan Pelapik Getah di antara Hos Pancuran dan Bahagian Utama. Jangan guna Pita Paip. Ketatkan dengan tangan.
④ Letakkan Pelapik Getah di antara Hos Pancuran dan Kepala Pancuran. Jangan guna Pita Paip. Ketatkan dengan tangan.

Untuk DH-3NP2 (dengan Pancuran Hujan)

①
②

Tombol Kawalan Kuasa

Penutup Belakang

6. Menutup Penutup Set

① Pastikan Tombol Kawalan Kuasa berada pada Penutup Set dan ianya pada posisi "OFF".
② Pastikan posisi "D-Cut" pada Batang VR diletakkan seperti yang ditunjukkan.
③ Tutupkan Penutup Set seperti susunan yang ditunjuk pada gambarajah.
④ Tolak Tombol Kawalan Kuasa sehingga ia dimasukkan sepenuhnya.
dan Langkan tidak dilakukan secara betul>
⑤ Pasang Skru pada bahagian bawah Unit.

Nota:

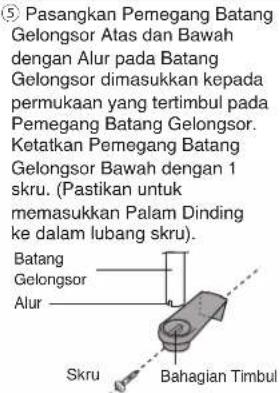

7. Pemasangan Penyangkut Pancuran.

1 Pasangkan kedua Pemegang BatangGelongsor supaya kedudukan KepalaPancuran tidak melebihi bahagian atas Unit.Pastikan permukaan dinding untuk pemasanganPemegang Batang Gelongsor adalah sama rata.Jika tidak sama rata, sila gunakan pelapik (tidak disertakan) semasa memasang aksesori tersebut.		2 Pasang Pemegang Batang Gelongsor Atas pada dinding tetapi tidak melebihi bahagian atas Unit. Ketatkan Pemegang BatangGelongsor Atas dengan 1 skru.		3 Sediakan Penyangkut Pancuran dan BatangGelongsor, tanggalkan Tombol Penyangkut Pancuran dengan memusingkannya (arah lawan jam) kemudian pasangkan mengikut urutan (1), (2) dan (3).

8. Pemasangan Pancuran Hujan [DH-3NP2 (dengan Pancuran Hujan)]

① Pasang Pendakap Atas di dinding pada aras sama tinggi atau lebih rendah daripada bahagian atas Unit. Ketatkan Pendakap Atas dengan 1 skru. (Pastikan memasukkan Palam Dinding melalui lubang skru.)

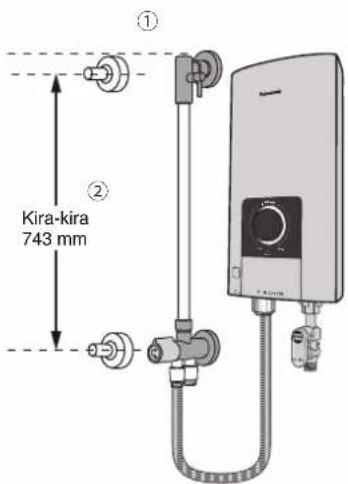

② Pasang Pendakap Bawah dengan meng Pendakap Bawah dengan skru seperti yang ditunjukkan pada Rajah 1 (pastikan masukkan Palam Dinding melalui lubang skru). Kedudukan Pendakap Bawah mesti selari dengan Pendakap Atas. Jarak antara Pendakap Atas dan Pendakap Bawah seperti yang ditunjukkan pada Rajah 2.
③ Tutup Pendakap Bawah dengan Penutup Pendakap Bawah. Nota: Pastikan terdapat Pelapik Getah di Penutup Pendakap Bawah untuk mengelakkan kerosakan pada bahagian tersebut.

Penutup Pendakap BawahPendakap Bawah

④ Pasang Penyangkut Pancuran Hujan ke Paip Pancuran Bawah dengan menekan dan menahan Butang Penyangkut Pancuran. Lepaskan Butang Penyangkut Pancuran untuk menetapkan kedudukan yang diingini.

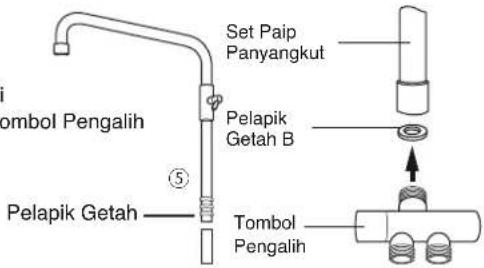

⑤ Pasangkan Paip Pancuran Bawah dengan Paip Pancuran Atas. Pastikan 3 keping Pelapik Getah yang terdapat di Paip Pancuran Atas tidak terkeluar untuk mengelakkan sebarang kerosakan.
⑥ Pasangkan Pengalih dan Paip Pancuran menjadi satu komponen seperti ditunjukkan dalam Rajah 3. (Pastikan Pelapik Getah diletakkan antara Tombol Pengalih dan Paip Pancuran). Ketatkan dengan tangan.

⑥ Rajah 3

⑦ Pasang Tombol Pengalih ke Pendakap Bawah dan Pemegang Paip Pancuran ke Pendakap Atas seperti yang ditunjukkan dalam Rajah 4.

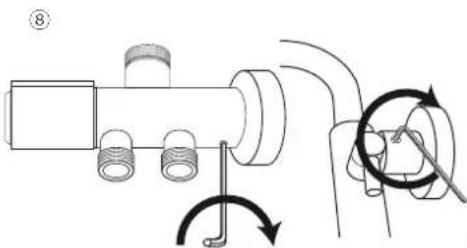

⑧ Ketatkan Tombol Pengalih dan Pemegang Paip Pancuran dengan skru menggunakan kunci Allen yang disediakan.

Nota: Pastikan aras dinding adalah sama untuk kedudukan Pendakap Atas dan Pendakap Bawah. Sekiranya dinding tidak sama, sila laraskan tahap Pemegang Paip Pancuran sebelum dipasang ke Pendakap Atas (sila rujuk Rajah 5).

⑨ Tanggalkan Penutup C dari Kepala Pancuran Hujan (pastikan terdapat Pelapik Getah di dalam). Pasangkan Kepala Pancuran Hujan ke Paip Pancuran seperti yang ditunjukkan pada Rajah 6 dengan memutar mengikut arah jam. Ketatkan dengan tangan.

Cara-cara pemasangan paip:

⑩ Letakkan Pelapik Getah di antara Hos Pancuran B dan Bahagian Utama. Jangan guna Pita Paip. Ketatkan dengan tangan.
⑪ Letakkan Pelapik Getah di antara Hos Pancuran A dan Kepala Pancuran. Pastikan untuk menyambung Penyambung Hos krom ke Kepala Pancuran. Jangan gunakan Pita Paip. Ketatkan dengan tangan.
⑫ Letakkan Pelapik Getah di antara Hos Pancuran B (bersambung dengan Badan Utama) dan sambungkan ke Pengalih pada sambungan depan Jangan gunakan Pita Paip. Ketatkan dengan tangan.
⑬ Letakkan Pelapik Getah di antara Hos Pancuran A (bersambung dengan Kepala pancuran) dan sambungkan ke Pengalih pada sambungan belakang. Jangan gunakan Pita Paip. Ketatkan dengan tangan.

Pelapik Getah C

Penutup C Sila tanggalkan sebelum memasang pada Set Paip Penyangkut

Rajah 6

Nota:

Pastikan sambungan Hos adalah betul seperti yang ditunjukkan pada gambar. Sambungan yang salah akan menyebabkan tiada aliran air di Kepala Pancuran / Kepala Pancuran Hujan.

3. CARA-CARA MENGUJI

1. • Periksa Pendawaian sebelum elektrik dibekalkan.

2. Hidupkan Pemutus Litar Elektrik (MCB) dan Suis ON/OFF DP (dwikutub).

3. Hidupkan ELB pada Unit (tolak Tuas Set Semula ELB ke atas).
   • Tekan Butang Ujian ELB.
4. ELB adalah di dalam keadaan baik apabila ianya pada kedudukan "Off" (Tuas Set Semula ELB akan menggelongsor ke bawah) dan tolak Tuas Set Semula ELB ke atas. Sila rujuk gambarajah.
5. Pemeriksaan ke atas Pemutus Litar Bocor ke Bumi (ELB) terbina hendaklah dilakukan sebulan sekali untuk mengelakkan bahaya kepada pengguna seperti kerosakan kepada harta benda, kecederaan parah atau kematian.

AMARAN

1. • Tekan Tuas On-Off sekali, panel Lampu ELB akan menyala dan air akan mula mengalir keluar dari Kepala Pancuran.

- Pusingkan Tombol Kawalan Kuasa ikut arah jam dan air panas akan mengalir keluar dari Kepala Pancuran. (Laraskan kepada suhu air yang bersesuaian).

1. Sila rujuk CARA-CARA MENGGUNAKAN PANCURAN MANDI ELEKTRIK dan CARA MENYELARASKAN KADAR ALIRAN pada muka surat 7 dan 8.

CONTENTS

	Page No.
BEFORE USING ELECTRIC HOME SHOWER	17
1. SAFETY INSTRUCTIONS	17
2. RAIN SHOWER	19
3. PARTS IDENTIFICATION	19
4. ACCESSORIES	20
HOW TO USE ELECTRIC HOME SHOWER	21
1. HOW TO USE	21
2. WATER FLOW RATE ADJUSTMENT	22
3. MAINTENANCE	23
4. TROUBLESHOOTING	24
5. SPECIFICATION	24
HOW TO INSTALL ELECTRIC HOME SHOWER	25
1. BEFORE INSTALLATION	25
2. HOW TO INSTALL	25
3. TEST OPERATION	30
WARRANTY CARD	Last Page

BEFORE USING ELECTRIC HOME SHOWER

Jaminan ini memberi hak kepada pengguna Panasonic Malaysia untuk mendapatkan perkhidmatan percuma pada produk Panasonic dalam tempoh 12 bulan dari tarikh pembelian. *Jaminan tambahan selama 12 bulan juga disediakan untuk DIGITAL STILL / VIDEO / CAMERA SLR, sekiranya produk didaftarkan secara dalam talian di http://dub.panasonic.com.my sama ada secara langsung oleh pembeli atau oleh Pengedar Panasonic yang bertaulah dan diluluskan oleh Panasonic Malaysia Sdn Bhd.

Jaminan diatas adalah tertakluk kepada terma dan syarat yang disenaraikan di bawah:

1. Jaminan ini diguna pakai bagi setiap produk baru yang dibel untuk kegunaan domestik di Malaysia daripada pengedar Panasonic yang sah yang mana produk tersebut diedarkan oleh Panasonic Malaysia Sdn Bhd ("Panasonic Malaysia")
2. Pengesahan Jaminan yang didaftarkan dalam talian yang dibuktikan dalam cetakan hendaklah tertakluk kepada kelulusan oleh Panasonic Malaysia menurut polisi, peraturan, budi bicara atau sebaliknya.
3. Pelanggan dikehendaki mengemukakan sijil pendaftaran jaminan asal atau kad jaminan berserta dengan resit pembelian yang asal untuk perkhidmatan jaminan secara percuma, jika gagal, yang mana Panasonic Malaysia atau wakil servis Panasonic bertauliah oleh Panasonic mempunyai hak untuk menolak sebarang luntutan jaminan.
4. Jaminan ini meliputi sebarang kerosakan dari segi pembuatan dan juga kerosakan yang berlaku berpunca dari kegunaan biasa dalam tempoh jaminan. Panasonic Malaysia atau Wakil Servis Panasonic akan mengikut budi bicara mereka untuk tidak mengenakan caj untuk sebarang pembuikan dan / atau penggantian komponen atau bahagian produk yang rosak. Sebarang bahagian yang diganti di bawah jaminan ini akan menjadi milik Panasonic Malaysia.
5. Kad jaminan ini tidak boleh diganti sekiranya bertaku kehilangan, kecurian dan i atau kerosakan.
6. Panasonic Malaysia berhak menolak untuk menchadiri mana-mana produk vano dipasang di lokasi vano diangoap tidak dapat diakses, tidak sesuai dan / atau berbahaya kepada keselamatan eien servisnya.
7. Setakat yang dibenarkan oleh undang-undang, tiada jaminan lain, sama ada nyata atau tersirat, termasuk jaminan kualiti dan kesesuaian yang boleh diperdagangkan untuk tujuan tertentu, diguna pakai bagi produk tersebut. Panasonic Malaysia tidak akan bertanggungjawab ke atas kehilangan keuntungan, kecederaan manusia, ganti rugi khusus/khas, tidak langsung atau berbangkit dalam apa jua cara yang berlaku, tuntutan dan / atau tuntutan yang terhasil atau dikaitkan dengan produk atau perkhidmatan yang diberikan kepadanya.
8. Semua syarat-syarat yang nyata dan tersirat di sini atau selainnya adalah tertakluk kepada kuasa dan budi bicara Panasonic Malaysia di mana dan bila dianggap sesuai.
9. Panasonic Malaysia bernak untuk membawa baik produk tersebut untuk pembalkan atau diagnosis yang lebih lanjut dan tidak akan dikenakan apa-apa tuntutan pampasan disebabkan oleh apa jua kesulitan yang disebabkan oleh pengguna.
10. Pelanggan hendaklah membayar caj pemeriksaan / perkhidmatan minimum dan bayaran pengangkutan untuk sebarang permintaan perkhidmatan pembaukan yang bukan disebabkan kerosakan pembuatan yang ditenlukan oleh Panasonic Malaysia,
11. Untuk pembelian melalui laman web yang bukan dari laman web Panasonic, pelanggan mestil merujuk kepada penjual / ejen asal untuk sebarang bentuk produk jaminan.
12. Jaminan ini tidak sah sekiranya produk tersebut tidak tertera penyataan model dan nombor siri atau nombor siri berkumpulan.
13. Perkhidmatan servis kerumah hanya untuk produk BUILT-IN-KITCHEN (BIK) / RANGE HOOD / PANCURAN MANDI ELEKTRIK / KIPAS SILING / KIPAS PENGUDARAAN / PAM AIR (untuk pemasangan dibawah sahaja) selain daripada produk ini, caj tambahan akan dikenakan sekiranya pengguna ingin Panasonic Malaysia menghantar ejen servis ke rumah.

(A) Apa yang TIDAK diliputi dalam jaminan ini:

A.1. Kerosakan yang disebakkan oleh serangan perosik rumah langa, binaatol peliharaan, kebakaran, kilti, sencana alam, banjir, hakisan, karat, kerosakan kosmetik, leku k, retakan, pencemaran, voltan tidak normal atau penggunaan penjana, gangguan, pengubahan atau pembaikan oleh yang tidak dibenarkan, penyelahgunaan, kecaulan, rusuhan, kemalangan atau pengendalan produk yang bertentangan dengan arahan yang terkandung dalam arahan operasi dan pemasangan produk, penggunaan komersil, termasuk tempoh waktu penggunaan yang tidak normal; atau, di bawah keadaan persektaran penggunaan yang melampau. ujan, demonstrasi, penyelenggsaan. pemasangan, nombor bersiri / nombor produk telah dihapuskan atau dibuat tidak dapat dibaca atau diganggu, penggunaan elat ganli bukan asli, penyesuaian atau pubahan apa-apa jenis.

A.2. Aksesori yang dilengkapi/bekalkan bersama produk Panasonic.

A.3. Jika pelanggan mengarahkan kepada Panasonic Malaysia/wakil ejen servisnya untuk membaiki Produk yang tidak dilindungi di bawah jaminan itu (rujuk A.1.). Pelanggan hendakah membayar semua caj untuk alat ganti, pengangkutan, dan caj servis untuk membaki Produk tersebut.

(B) Jaminan bersyarat:

B.1. Alat pemain DVD/VCD/Blu-ray: Optical Pick-up Head akan diganti sekali sahaja dalam tempoh jaminan apabila disahkan rosak. Bayaran akan dikenakan untuk penggantian berikutnya.

B.2. Range Hood: Tiada jaminan ke atas mentol.

Jika terdapat sebarang perbezaan diantara terma dan syarat diantara Bahasa English dan Melayu. Terma dan syarat Bahasa English akan diutamakan. Pengguna dinasihatkan memasang alat penghalang kilat ke atas produk tersebut. Untuk keterangan lanjut, sila hubungi waki pengedar yang sah.

Panasonic Malaysia Sdn Bhd
