PANDUAN PENGGUNA EDV854J3WB ELECTROLUX

Petunjuk Pengguna 30

9.1 Pemecahan Masalah....51
9.2 Jika hasil pengeringan tidak memuaskan ....52

10. DATA TEKNIS 53

11. PEMASANGAN 54

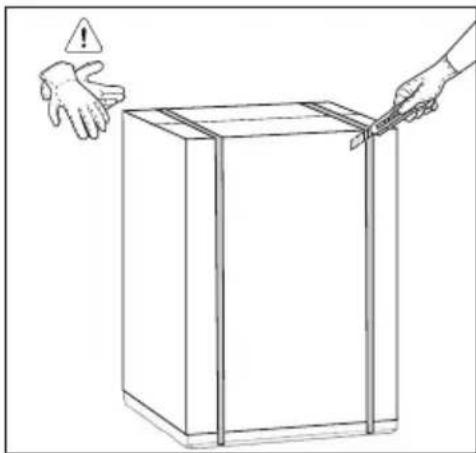

11.1 Membongkar kemasan ....54
11.2 Mengposisikan....54
11.3 Perataan Mesin....55
11.4 Sambungan Kelistrikan......56

12. KEPEDULIAN LINGKUNGAN 57

INFORMASI PENTING YANG DAPAT MEMPENGARUHI GARANSI PRODUSEN

Kepatuhan terhadap arahan penggunaan dalam manual ini sangat penting bagi kesehatan dan keselamatan. Tidak dengan ketat untuk mematuhi persyaratan dalam manual ini dapat mengakibatkan cedera, kerusakan properti, dan mempengaruhi hak Anda untuk mengajukan klaim sesuai dengan garansi produsen Electrolux yang disertakan bersama produk ini. Produk harus digunakan, dipasang, dan dioperasikan sesuai dengan manual ini. Anda dapat kehilangan hak klaim atas garansi produsen Electrolux apabila produk Anda rusak akibat kelalaian untuk mematuhi manual ini.

- Baca petunjuk yang disertakan.

KAMI MEMIKIRKAN ANDA

Terima kasih telah membeli mesin Electrolux ini. Anda telah memilih produk yang dihasilkan dari pengalaman profesional dan inovasi selama puluhan tahun. Cerdas dan bergaya, produk ini telah didesain dengan mengingat Anda. Jadi, kapan pun Anda menggunakannya, Anda boleh merasa yakin bahwa Anda akan mendapatkan hasil yang terbaik setiap kalinya. Selamat datang di Electrolux.

Kunjungi situs web kami untuk:

Mendapatkan saran penggunaan, brosur, pemecah masalah, informasi layanan, membeli aksesori & suku cadang, pendaftaran produk secara online: www.electrolux.com

LAYANAN PELANGGAN DAN SERVIS

Kami menyarankan penggunaan suku cadang asli. Saat menghubungi Servis, pastikan bahwa Anda sudah menyiapkan data berikut ini. Informasi tersebut dapat ditemukan pada pelat rating. Model, PNC, Nomor Seri.

Peringatan / Perhatian-Informasi Keselamatan.

Informasi umum dan tips.

Informasi lingkungan.

Perangkat ini dimaksudkan untuk digunakan dalam rumah tangga dan aplikasi yang serupa seperti:

• area dapur staf di toko, kantor, dan lingkungan kerja lainnya;
• rumah pertanian;
• oleh pelanggan di hotel, motel, dan lingkungan tempat tinggal lainnya;
• lingkungan model penginapan sederhana;
• tempat penggunaan umum di blok flat atau di tempat sewa mesin cuci.

⚠️ PERINGATAN! Perangkat ini tidak boleh dicatu daya melalui perangkat peralihan eksternal, seperti timer, atau dihubungkan ke sirkuit yang secara rutin dihidupkan dan dimatikan oleh utilitas.

Demi kepentingan keselamatan Anda dan untuk memastikan penggunaan yang benar, sebelum memasang dan menggunakan perangkat ini untuk pertama kalinya, bacalah manual pengguna ini dengan cermat, termasuk petunjuk dan peringatannya.

Untuk menghindari kecelakaan dan kesalahan yang seharusnya tidak perlu terjadi, penting untuk memastikan bahwa semua orang yang menggunakan mesin ini benar-benar familiar dengan pengoperasian dan fitur-fitur keselamatannya.

Simpan petunjuk ini dan pastikan bahwa petunjuk ini disertakan dengan perangkat bila perangkat dipindah atau dijual, sehingga setiap orang yang menggunakan perangkat ini sepanjang masa pakainya akan mendapat informasi mengenai penggunaan dan keselamatan terkait mesin ini.

1.2 Keselamatan Anak-anak

• Mesin cuci ini tidak dimaksudkan untuk digunakan oleh anak kecil atau orang yang tidak mengerti tanpa pengawasan.
• Anak-anak harus diawasi demi memastikan bahwa mereka tidak bermain-main dengan perangkat ini.
• Jauhkan anak-anak dan hewan peliharaan dari perangkat ketika pintunya terbuka. Pastikan bahwa anak-anak atau binatang peliharaan tidak memanjat masuk ke dalam tabung.
• Komponen pengemasan (yaitu lapisan plastik, polistirena) dapat berbahaya bagi anak-anak - bahaya kehabisan napas! Jauhkan semua komponen itu dari jangkauan anak-anak.
• Jika mesin ini dilengkapi dengan perangkat keselamatan anak-anak, sebaiknya aktifkan perangkat itu.
• Anak-anak tidak diperbolehkan melakukan pembersihan dan pemeliharaan pengguna atas mesin ini tanpa pengawasan.

1.3 Keselamatan Terkait Mesin Pengering

- Tidak mengikuti petunjuk keselamatan ini dapat merusak mesin pengering atau pakaian Anda.

Jika demikian, Anda mungkin tidak terlindungi oleh garansi untuk kerusakan ini.

- Hanya tancapkan mesin ini langsung ke catu daya listrik AC, yang diardekan dengan benar dan memiliki tegangan yang sesuai.

Lihat stiker nomor seri yang berada di bagian bawah bukaan pintu untuk informasi tegangan.

- PERHATIAN: Hubungkan steker listrik ke soket listrik jala-jala hanya setelah proses instalasi selesai. Pastikan bahwa steker listrik dapat diakses setelah instalasi. Untuk alasan keselamatan, kami sangat tidak menyarankan penggunaan adaptor ganda, kabel ekstensi atau multi-ekstensi.

• Jika kabel listrik mesin ini sampai rusak, kabel itu harus diganti oleh Produsen, Agen Servis Resminya, atau orang yang memiliki kualifikasi setara untuk menghindari bahaya.
• Mesin pengering ini adalah untuk mengeringkan pakaian, handuk, dan linen di rumah. Jangan gunakan

mesin ini untuk tujuan lain.

• Jangan biarkan serat halus terkumpul di sekitar mesin pengering putar.
• Jangan mengeringkan item yang belum dicuci di dalam mesin pengering putar.
• Jangan sekali-kali menghentikan mesin pengering sebelum siklus pengeringan berakhir kecuali jika semua item dengan segera dikeluarkan dan dijereng sehingga panasnya menghilang.
• Mesin ini tidak boleh dicatu daya melalui perangkat peralihan eksternal, seperti timer, atau dihubungkan ke sirkuit yang secara rutin dihidupkan dan dimatikan oleh utilitas.
• Mesin ini hanya untuk pemakaian rumah tangga.
• Jangan keringkan benda rusak (sobek, pinggiran terurai) yang memiliki lapisan atau isian.
• Jika cucian telah dicuci dengan penghilang noda, jalankan siklus bilas tambahan sebelum memulai siklus pengeringan.
• Keringkan hanya kain yang sesuai untuk dikeringkan di dalam mesin ini. Ikuti petunjuk pencucian pada label item.
• Jangan duduk atau berdiri di pintu mesin yang terbuka.
• Jangan keringkan pakaian basah yang masih menetes di dalam mesin.
• Jangan melebihi muatan maksimum kapasitas maksimum mesin pengering (baca bab “Bagan program”).
• ⚠️ PERHATIAN: Jangan jalankan mesin tanpa filter. Bersihkan filter serat sebelum atau sesudah setiap penggunaan. (baca bab “Merawat dan Membersihkan”)

1.4 Pemasangan

• Lepaskan semua kemasan.
- Jangan memasang atau menggunakan mesin yang rusak.
- Ikuti petunjuk pemasangan yang disertakan dengan mesin.
- Berhati-hatilah selalu saat memindahkan mesin karena mesin ini berat. Selalu gunakan sarung tangan pengaman dan alas kaki yang tertutup.
- Jangan memasang atau menggunakan mesin di tempat yang suhunya bisa kurang dari 5°C atau lebih dari 35°C.
- Area lantai tempat mesin akan dipasang harus datar, stabil, tahan panas, dan bersih.
- Pastikan terdapat sirkulasi udara antara mesin dan lantai.
- Selalu posisikan mesin vertikal ketika sedang dipindahkan.
- Permukaan belakang mesin harus menempel ke dinding.
- Setelah mesin berada pada posisi permanennya, periksa apakah kerataannya sudah benar dengan bantuan waterpas. Jika belum datar, sesuaikan kakinya.

1.5 Sambungan Kelistrikan

PERINGATAN!

Risiko kebakaran dan sengatan listrik.

• Hubungkan steker listrik ke soket listrik jala-jala hanya setelah instalasi selesai. Pastikan ada akses ke steker listrik setelah instalasi.
• Mesin ini harus diardekan.
• Pastikan bahwa parameter pada pelat rating kompatibel dengan rating kelistrikan catu daya listrik jala-jala.
• Selalu gunakan soket anti-sengatan listrik yang dipasang dengan benar.
• Jangan gunakan adaptor multi-colokan dan kabel ekstensi.
  • Jangan menarik kabel listrik untuk

mencabut steker listrik mesin. Selalu tarik stekernya.

- Jangan sentuh kabel listrik atau steker listrik dengan tangan basah.

1.6 Bahaya Kebakaran

Beberapa kain tidak sesuai untuk dikeringkan dalam mesin pengering putar. Yang berikut ini TIDAK BOLEH dimasukkan ke dalam mesin pengering karena risiko kebakaran atau ledakan:

- Item yang terkena tetesan atau direndam dengan minyak sayur, minyak memasak, minyak suntan, minyak biji rami, minyak salad, minyak pelumas, atau gemuk. Item yang terkena minyak dapat menyala secara spontan, terutama bila terpapar pada sumber panas seperti di dalam mesin pengering putar. Item menjadi hangat, menyebabkan reaksi oksidasi di dalam minyak. Oksidasi menghasilkan panas. Jika panas tidak dapat dikeluarkan, item dapat menjadi cukup panas untuk menyala spontan.

Menimbun, menumpuk, atau menyimpan item yang terkena-minyak dapat menghambat keluarnya panas dan menimbulkan bahaya kebakaran. Jika memang harus memasukkan kain yang mengandung minyak sayur atau minyak memasak, atau telah terkontaminasi produk perawatan rambut ke dalam mesin pengering putar, item-item harus itu terlebih dahulu dicuci dalam air panas dengan ekstra deterjen - ini akan mengurangi, tetapi tidak menghilangkan bahaya.

Bagian akhir siklus mesin pengering putar terjadi tanpa panas (siklus Pendinginan) untuk memastikan bahwa item dibiarkan pada suhu yang memastikan bahwa item tidak akan rusak.

- Item yang sebelumnya telah dibersihkan dalam, dicuci dalam, atau terkena bensin, bahan kimia industri yang digunakan hanya untuk

pembersihan, pelarut dry cleaning, atau bahan mudah menyala atau eksplosif lainnya akan sangat mudah menyala.

Bahan sangat mudah menyala yang umum ditemukan di sekitar rumah tangga, termasuk aseton (penghilang cat kuku), alkohol denaturasi, bensin, minyak tanah, beberapa penghilang noda, terpentin, lilin, dan penghilang lilin, tidak boleh dimasukkan ke dalam mesin pengering ini. Item yang mengandung karet busa (juga dikenal sebagai busa lateks) atau bahan seperti karet bertekstur serupa.

Bahan karet busa dapat menghasilkan api dengan pembakaran spontan bila dipanaskan.

- Barang dengan alas karet, pakaian yang diisi dengan bantalan karet busa, bantal, boot karet, dan sepatu olahraga berlapis karet.

Demi keselamatan Anda, dan untuk mengurangi risiko kebakaran atau ledakan, JANGAN menyimpan atau menggunakan bensin atau uap dan cairan mudah menyala lainnya di dekat mesin pengering.

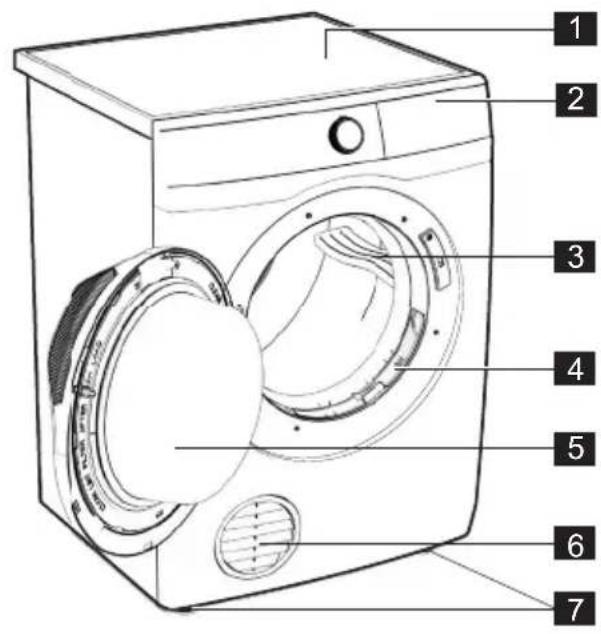

2. DESKRIPSI PRODUK

untuk membalik mesin pengering di dinding sehingga bagian atasnya di bawah.

didesain untuk mesin pengering yang diposisikan menempel langsung ke dinding luar.

① Tekan tombol sentuh dengan jari di bidang dengan simbol atau nama opsi. Jangan kenakan sarung tangan saat mengoperasikan panel kontrol. Pastikan bahwa panel kontrol selalu bersih dan kering.

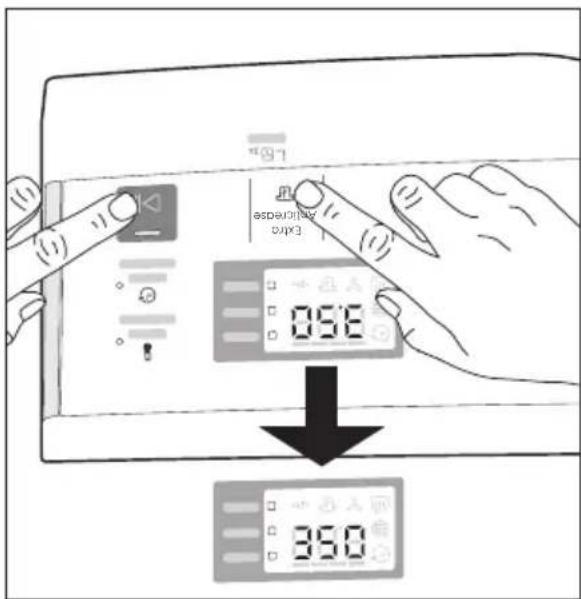

Mode Pemasangan Terbalik

Mesin pengering berventilasi ini memungkinkan pemasangan dinding secara terbalik dan Anda dapat menyetel mesin pengering ke Mode Inverted Mounting (Pemasangan Terbalik) melalui kombinasi tombol tersembunyi. (Stiker panel kontrol terbalik disertakan dengan mesin.)

Ini akan menyesuaikan tampilan agar terbaca dengan benar ketika mesin dipasang pada dinding dengan sisi atasnya di bawah.

Untuk mengatur mesin ke mode pemasangan Terbalik, tekan dan tahan papan sentuh "Extra Anticrease" dan "Start/Pause" secara bersamaan sekitar 5 detik, tampilan akan membalikkan angka digit dengan bunyi "BIP, BIP".

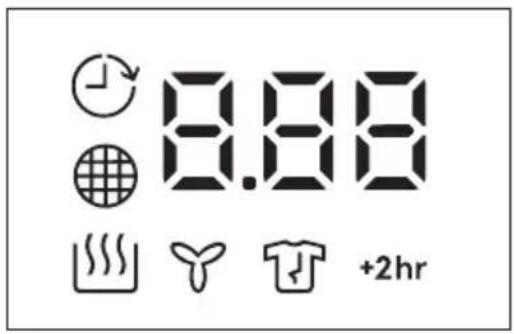

3.1 Tampilan

Simbol pada tampilan Deskripsi simbol
8.88	Angka Digital; akan menampilkan:Waktu siklus pengeringan.Waktu tunda mulai.Kode alarm. Baca bab “Pemecahan Masalah” untuk keteranganannya.
	Opsi Tunda Mulai diaktifkan.

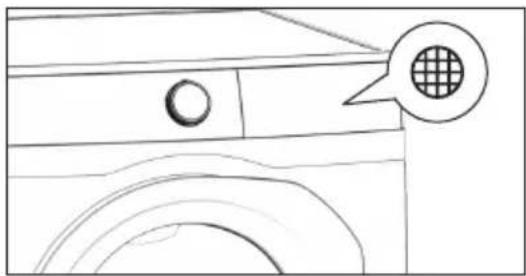

	Indikator: bersihkan filterIndikator Bersihkan Filter menyala dan berkedip pada akhir setiap siklus pengeringan sebagai pengingat bagi pengguna untuk membersihkan filter serat pada akhir setiap muatan.
	Indikator: tahap pengeringan
	Indikator: tahap pendinginanSetelah proses pengeringan selesai, proses Pendinginan akan berjalan dan pemanas mati. Indikator Pendinginan berkedip sampai proses pendinginan selesai. Proses ini akan melepaskan panas dari pakaian dan perlindungan dari kusut.
	Indikator: tahap anti-kusutSiklus anti-kusut didesain untuk membantu mencegah terbentuknya kekusutan pada pakaian setelah siklus pengeringan terprogram berakhir. Indikator kemajuan anti-kusut akan mulai berkedip dengan filter bersih selama periode tahap anti-kusut berjalan. Tabung akan berputar selama 5 detik setiap menitnya dan akan berlangsung selama 1 jam.CATATANTahap Anti-kusut TIDAK DAPAT DINONAKTIFKAN.CATATANTAntikusut dapat dihentikan setiap saat dengan membuka pintu dan mengeluarkan pakaian atau menekan tombol Start/Pause.
+2hr	Ekstra anti-kusut diaktifkan.

4. TABEL PROGRAM

Program Muatan 1) Jenis kain
Off (Mati) - Posisi ini untuk mereset program/mematikan mesin.
Cotton (Katun) Maks. Ideal untuk handuk atau yang serupa seperti katun dan linen.
Mixed (Mixed) Setengah Pilih siklus ini untuk mengeringkan kain sehari-hari termasuk katun, linen, dan selimut.
Delicate (Bahan Halus) 3,5 kg Untuk mengeringkan pakaian lembut dan Sintetis.
Bedding (Bed Cover) Setengah Untuk kain seprai.
Refresh (Segarkan) 3-5 potong (item kering)	Untuk kain yang sudah lama disimpan, sintetis normal yang perlu dilembapkan sesudahnya. (siklus pendek dengan suhu hangat).
Energy Saver (Energi Rendah) Maks. Siklus yang digunakan untuk mengeringkan katun dengan tingkat kekeringan “ekstra katun”, dengan penghematan energi maksimal.
Denim (Jeans) 4 kg Pakaian santai seperti jeans, pakaian hangat dengan ketebalan bahan berbeda-beda (mis. di leher, manset, dan jahitannya).
Sports (Olahraga) 4 kg Program lembut yang dirancang untuk kain campuran yang ditemukan pada pakaian halus.
Wool (Wol) 1 kg Kain yang mengandung wol. Pengeringan lembut untuk wol yang dapat dicuci tangan. Keluarkan item segera ketika program selesai.
Shirt (Kemeja) 3,5 kg Kain dengan perawatan mudah yang hanya membutuhkan penyetrikaan minimum. Hasil pengeringan dapat berbeda-beda antara satu jenis kain dengan kain lainnya. Kibaskan baju sebelum Anda memasukkannya ke dalam mesin. Setelah program selesai, segera keluarkan baju dan gantung di hanger.
Synthetics (Sintetis) 3,5 kg Kain sintetis dan campuran.
Fast 40 (Cepat 40) 1 kg Pilih siklus ini untuk mengeringkan kain sehari-hari, katun, atau kain campuran yang perlu dikeringkan dengan cepat.

1) Kapasitas maksimum bergantung pada model.

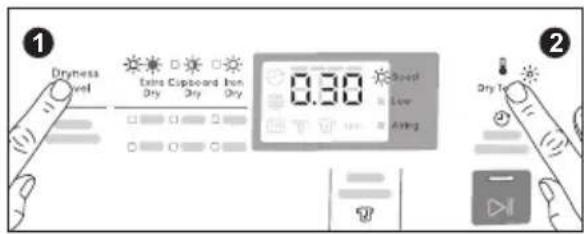

1. Program dengan Opsi Tingkat Kekeringan Dipilih

1. Pilih opsi Dryness Level (Tingkat Kekeringan), lalu
2. Pilih Dry Temp (Suhu Pengeringan)

rogram dengan Opsi Pengeringan Sesuai Waktu Dipilih

Fungsi ini membantu menambah tingkat kekeringan cucian.

Ada 3 opsi:

• Ekstra kering
  • Kering lemari
  • Kering setrika

Panduan Opsi Kekeringan:

Tingkat kekeringan	Jenis kain Muatan
Ekstra KeringIdeal untuk handuk atau barang serupa	Katun dan linen (jubah mandi, handuk mandi, dll.)	s.d. Maks.^1)
Kering LemariSesuai untuk item yang tidak perlu disetrika	Katun dan linen (handuk, T-shirt, pakaian dalam, dll.)	s.d. Maks.^1)
	Kain sintetis dan campuran (jumper, blus, pakaian dalam, linen rumah tangga)	s.d. 3 kg

Tingkat kekeringan	Jenis kain Muatan
Kering Setrika Sesuai untuk penyetrikaan	Katun dan linen (selimut, taplak meja, baju, dll.)	s.d. Maks. ^1)

1) Kapasitas maksimum bergantung pada model Mesin Pengering

i CATATAN

Pengaturan tingkat kekeringan didasarkan pada program yang dipilih.

5.3 Time Dry (Pengeringan Sesuai Waktu)

Anda dapat menyetel durasi program ke 15, 20, 30, 60, 90, dan 120 menit. Durasi yang diperlukan terkait dengan jumlah cucian dalam mesin.

i CATATAN

Kami menyarankan agar Anda menetapkan durasi yang singkat untuk jumlah cucian sedikit atau untuk hanya satu item.

Panduan Opsi Waktu Pengeringan:

Jenis kain Muatan		Waktu yang Disarankan
Katun dan linen (jubah mandi, handuk mandi, dll.).	5 kg s.d. Maks. ^1)	120 menit
	3 kg s.d. 5 kg	60 menit s.d. 90 menit
	1 kg s.d. 3 kg	30 menit s.d. 60 menit
	1 potong s.d. 1 kg	15 menit s.d. 30 menit
Kain sintetis atau campuran (jumper, blus, pakaian dalam, linen rumah tangga, dll.).	Setengah 30 menit s.d. 60 menit
	1 kg 15 menit s.d. 20 menit
Wol dan wol yang dapat dicuci dengan tangan.	1 kg 15 menit s.d. 30 menit

1) Kapasitas maksimum bergantung pada model Mesin Pengering

5.4 Dry Temp (Suhu Pengeringan)

Fungsi ini memberikan opsi untuk memilih tingkat pengeringan yang berbeda.

Ada 3 tingkat:

- Boost (Kuat)

Untuk mengeringkan sebagian besar kain.

- Low (Rendah)

Untuk mengeringkan kain lembut dan sintetis dengan panas rendah untuk perawatan kain maksimum. Pengaturan Low Heat (Panas Rendah) akan menyebabkan pemanas berputar untuk waktu yang lebih singkat daripada pengaturan Boost.

- Airing (Angin)

Pengaturan ini tidak memanaskan. HANYA menyirkulasi udara di dalam mesin pengering untuk melepaskan debu dan menyegarkan pakaian kembali dan hanya tersedia dalam opsi Time Dry.

5.5 Delay Start (Tunda Mulai)

Opsi ini memungkinkan penundaan mulainya program selama 30 menit, 60 menit, atau 90 menit dan kemudian setiap jam dari 2 sampai 20 jam.

Penundaan yang Anda pilih dinyatakan pada tampilan. Waktu berakhir akan meningkat untuk memperlihatkan penundaan yang dipilih.

Anda harus memilih opsi ini setelah Anda menetapkan program dan sebelum Anda menekan tombol Start/Pause (Mulai/Jeda).

Jika Anda ingin menambahkan cucian ke dalam mesin selama waktu penundaan, tekan papan sentuh Start/Pause (Mulai/Jeda) untuk menempatkan mesin dalam mode jeda. Tambahkan cucian, tutup pintu dan tekan papan sentuh Start/Pause lagi.

Anda dapat membatalkan atau mengubah waktu tunda setiap saat, dengan menekan papan sentuh Start/Pause kemudian menekan papan sentuh "Delay Start" (Tunda Mulai) sekali, waktu akan diatur ulang ke "0"; sekarang Anda dapat mengubah waktu atau membatalkannya, tekan papan sentuh Start/Pause lagi untuk melanjutkan pengoperasian mesin.

5.6 Extra Anticrease (Ekstra Anti-kusut)

Opsi ini memperpanjang tahap anti-kusut selama 2 jam pada akhir siklus pengeringan. Fungsi ini mengurangi kekusutan. Cucian dapat dikeluarkan selama tahap anti-kusut. Tampilan akan memperlihatkan “+2hr” bila opsi ini dipilih.

5.7 Fungsi Child Lock (Kunci Anak)

Opsi ini mencegah anak-anak bermain-main dengan mesin sewaktu program sedang berjalan. Tombol-tombol sentuh terkunci.

- Untuk mengaktifkan fungsi ini, tekan dan tahan papan sentuh “Extra Anticrease” sekitar 2 detik sampai tampilan memperlihatkan ikon “LOC”.

① Jika Anda menekan papan sentuh mana saja sewaktu Child Lock diaktifkan, ikon “LOC” akan berkedip pada tampilan 3 kali disertai bunyi bel.

5.8 Mengaktifkan/Menonaktifkan Bel End-Of-Dry (Akhir Pengeringan)

Pengaturan ini memungkinkan Anda untuk mengaktifkan atau menonaktifkan bel pada akhir program. Sebagai contoh, Anda mungkin ingin menonaktifkan bel ini bila Anda memulai pengeringan ketika akan berangkat tidur, jadi ketika siklus selesai, mesin tidak akan mengganggu waktu tidur Anda.

① Bunyi peringatan kesalahan seperti kegagalan kritis tidak akan dinonaktifkan.

• Untuk menonaktifkan bunyi bel, tekan papan sentuh "Dryness Level" dan "Time Dry" bersamaan selama 3 detik, maka tampilan akan memperlihatkan "bOF" dengan bunyi "BIP, BIP".
• Untuk mengembalikan ke konfigurasi default, tekan ke-2 papan sentuh ini lagi secara bersamaan selama 3 detik, tampilan akan memperlihatkan "bOn" dengan bunyi "BIP".

6. PENGGUNAAN SEHARI-HARI

6.1 Menjalankan program tan-pa tunda mulai

1. Siapkan cucian dan muatkan ke dalam mesin. Untuk hasil terbaik, kami menyarankan untuk memilah-milah cucian sesuai jenis kain dan keringkan dengan pemutaran (spin) pada kecepatan tertinggi yang tersedia di mesin cuci Anda.

① Muatkan mesin pengering tanpa dipadatkan hingga tidak lebih dari DUA PERTIGA PENUH. Pakaian harus bisa bergerak bebas dalam mesin pengering. Jangan menjalkan terlalu banyak pakaian ke dalam mesin. Pakaian basah akan mengembang saat kering.

① Kelebihan muatan akan: - mengurangi efisiensi - memperpanjang waktu pengeringan - meningkatkan risiko kusut.

Jangan memuatkan pakaian atau artikel lain yang basah menetes-netes atau yang berpasir dan berbutiran kasar ke dalam mesin pengering.

1. Putar kenop Pemilih Program untuk memilih program pengeringan.

2. Tetapkan program dan opsi yang benar untuk jenis muatan. Tampilan memperlihatkan durasi program.

① Jangan memilih opsi “Extra Dry” (Ekstra Kering) untuk kain lembut seperti poliester karena kain demikian dapat menyusut.

① Untuk mendapatkan hasil pengeringan yang terbaik dengan muatan kecil disarankan untuk menggunakan program "Time drying" (Pengeringan sesuai waktu).

1. Tekan papan sentuh Start/Pause (Mulai/Jeda). Program dimulai.

Jangan sekali-kali menghentikan mesin pengering sebelum siklus pengeringan berakhir kecuali jika semua item dengan segera dikeluarkan dan dijereng sehingga panasnya menghilang.

6.2 Menjalankan program dengan tunda mulai

1. Tetapkan program dan opsi yang benar untuk jenis muatan.
2. Tekan papan sentuh Delay Start lagi dan lagi sampai tampilan memperlihatkan waktu tunda yang ingin Anda tetapkan.
3. Tekan papan sentuh Start/Pause (Mulai/Jeda).
   Tampilan memperlihatkan hitung mundur tunda mulai.
   Ketika hitung mundur selesai, program dimulai.

Pengeringan tambahan Apabila cucian masih terlalu basah pada akhir program, atur siklus pengeringan pendek lainnya.

! Peringatan Untuk mencegah kekusutan atau penyusutan kain, hindari pengeringan yang berlebihan.

6.3 Mengubah program

Mengubah program yang sedang berjalan hanya dapat dilakukan dengan menyetel ulang.

1. Putar kenop pemilih program ke posisi "Off" untuk membatalkan program dan untuk mematikan mesin.
2. Putar kenop pemilih program ke posisi program yang baru dan tetapkan opsi baru, lalu tekan papan sentuh "Start/Pause" lagi.

6.4 Interupsi program

1. Untuk menjeda, tekan papan sentuh Start/Pause. Indikator LED akan mulai berkedip.
2. Tekan papan sentuh Start/Pause lagi. Program akan dilanjutkan.

6.5 Pada akhir program

Mengubah program yang sedang berjalan hanya dapat dilakukan dengan menyetel ulang.

• Mesin berhenti secara otomatis.
• Sinyal akustik akan bekerja.
- Tampilan memperlihatkan "End"
- Indikator " 🔍" hidup.
- Indikator “ 📋 ” filter dapat menyala.
- Indikator Start/Pause hidup.

Mesin terus bekerja dengan tahap antikusut selama sekitar 1 jam atau lebih jika opsi Extra Anticrease disetel (lihat bab Opsi – Extra Anticrease).

Tahap anti-kusut mengurangi kekusutan. Anda dapat mengeluarkan cucian sebelum tahap anti-kusut selesai. Kami menyarankan, untuk hasil lebih baik, agar Anda mengeluarkan cucian ketika tahapan itu hampir selesai.

① Selalu bersihkan filter setelah suatu program selesai.

6.6 Fungsi Stand-by (Siaga)

Untuk mengurangi konsumsi energi, fungsi ini secara otomatis menonaktifkan mesin:

• Setelah 5 menit jika Anda tidak memulai program.
• Setelah 5 menit dari akhir program.

7. PETUNJUK PENGERINGAN

Saat kering, muatan Anda tidak boleh melebihi kapasitas nominal mesin pengering.

7.1. Menyiapkan cucian

• Jangan sekali-kali mengeringkan berikut ini: Barang lembut seperti gorden jaring, wol, sutra, kain dengan potongan logam, nilon ketat, bahan besar berat seperti anorak, selimut, bulu angsa, kantung tidur, quilt kulit, dan item apa pun yang mengandung busa karet atau bahan yang serupa dengan karet busa.
• Jangan memasukkan pakaian dalam seperti bra dan korset yang menggunakan penguat logam ke dalam mesin pengering. Mesin pengering dapat rusak jika komponen logam sampai lepas dari pakaian. Masukkan benda demikian ke dalam kantung yang didesain untuk tujuan ini.
• Periksa dan kosongkan saku. Klip, pena, kuku, dan peniti dapat merusak mesin pengering dan juga pakaian Anda. Benda lain seperti korek atau pemantik rokok akan menyebabkan kebakaran.
• Tutup semua kancing tekan, kait, dan ritsleting yang dapat tersangkut pada benda lain. Ikat semua sabuk dan tali celemek untuk mencegah belitan.
• Waktu pengeringan akan bergantung pada jenis dan bentuk kain, ukuran muatan, dan tingkat kebasahan. Hemat waktu dan uang dan selalu putar cucian Anda sekering mungkin di dalam mesin cuci.
• Waktu pengeringan juga akan dipengaruhi oleh fluktuasi tegangan, dan suhu serta kelembapan ruang. Pakaian akan kering lebih lambat pada hari yang dingin atau lembap.
• Untuk hasil terbaik, sortir muatan sesuai jenis kainnya. Seperti item berat yang bisa membutuhkan waktu lebih lama untuk kering, misalnya handuk, selimut flanel, dll., daripada kain yang lebih cepat kering seperti baju dan lembaran poli/katun.
• Hindari mengeringkan pakaian berwarna gelap bersama dengan item berwarna cerah seperti handuk karena

seratnya akan terlihat pada pakaian yang berwarna gelap.

Catatan: Beberapa kain akan menampung serat dari pakaian dan item lain. Pisahkan “pemberi” serat dan “pengumpul” serat untuk meminimalkan masalah ini.

• Pakaian yang memberi serat termasuk handuk, popok, permadani.
• Pakaian yang mengumpulkan serat termasuk korduroi, sintetis, dan pakaian ketat permanen.

- Jika masing-masing item masih lembap setelah pengeringan, tambahkan program Time Drying (Pengeringan Sesuai Waktu) yang sesuai. Ini mungkin diperlukan terutama untuk item yang berlapis-lapis (mis., jins, item dengan kerah atau saku) atau muatan yang sangat kecil

- Selalu bersihkan filter serat-ini akan mengurangi waktu pengeringan dan menghemat uang.

- Cucian harus diputar secara menyeluruh sebelum pengeringan putar.

- Item dengan perawatan mudah seperti baju, sebaiknya diputar pendahuluan sebentar sebelum pengeringan (bergantung pada ketahanan dari kusut sekitar 30 detik)

- Untuk menghindari muatan li strik statis ketika pengeringan sudah selesai, gunakan pelembut kain saat mencuci atau pelembap kain terutama untuk mesin pengering putar.

- Jangan mengeringkan cucian secara berlebihan, ini akan menghindari kekusutan dan menghemat energi.

- Pakaian atau handuk yang mengandung pasir atau butiran kasar harus dicuci terlebih dahulu.

- Karena variasi dalam tek stur dan ketebalan kain yang dimuatkan dalam mesin pengering, mungkin saja tidak semua item akan kering secara merata. Jika pengeringan tidak merata pada program Cupboard, gunakan Program Extra Dry atau Timer tetapi dengan tetap mengingat jenis kain

yang dikeringkan untuk menghindari pengeringan berlebihan pada jenis kain tertentu. Selalu ikuti petunjuk pengeringan yang ada pada item yang akan dikeringkan dalam mesin pengering pakaian.

Untuk membantu Anda, berikut adalah daftar berat rata-rata beberapa item cucian yang umum.

Seprai 700g - 1000g

Taplak meja 400g - 500g

Handuk dapur 70g - 120g

Serbet meja 50g - 100g

Handuk tangan 150g - 250g

Jubah mandi 1000g - 1500g

Baju pria 200g - 300g

Sarung bantal 100g - 200g

Piyama pria 400g - 500g

Gaun malam wanita 200g - 250g

Handuk mandi 300g - 400g

7.2 Panduan

Selalu periksa label untuk mengetahui simbol pengeringan yang sekarang digunakan Kode Pelabelan Perawatan internasional.

Label kain Deskripsi
	Cucian sesuai untuk pengeringan putar.
	Cucian sesuai untuk pengeringan putar pada suhu tinggi.
	Cucian sesuai untuk pengeringan putar hanya pada suhu rendah.
	Cucian tidak sesuai untuk pengeringan putar.

• Ketat permanen dan sintetis - segera keluarkan setelah mesin pengering berhenti untuk mengurangi kerutan.
• Artikel berbahan wol - tidak disarankan. Tarik ke bentuk asalnya, lalu keringkan mendatar.
  • Bahan tenun dan rajut loop - dapat

menyusut, dengan jumlah yang berbeda-beda, bergantung pada kualitasnya. Jangan gunakan pengaturan "Extra Dry" (Ekstra Kering) untuk kain ini. Selalu rentangkan kain segera setelah pengeringan.

• Serat atau bahan kulit - selalu periksa petunjuk produsen.
• Pakaian bayi dan gaun malam - pakaian akrilik atau pakaian tidur gunakan hanya pada pengaturan "Iron Dry" (Kering Setrika).
• Karet dan plastik - Jangan keringkan item yang terbuat dari atau mengandung karet atau plastik, seperti apron, kain liur, serbet anti-air untuk bayi, gorden, taplak meja, tutup kepala untuk mandi, pakaian yang diisi dengan bantalan karet busa, bantal, sepatu karet, atau sepatu tenis berlapis karet.
• Serat kaca - tidak disarankan, partikel kaca yang tertinggal di mesin pengering dapat menempel pada pakaian Anda kali berikutnya Anda menggunakan mesin pengering dan mengiritasi kulit Anda.
• Pelembut kain atau produk serupa sebaiknya tidak digunakan dalam mesin pengering putar untuk menghilangkan efek listrik statis kecuali jika praktik ini secara khusus disarankan oleh produsen pelembut kain atau produk.

i Catatan:

Kami sangat tidak menyarankan penggunaan pelembap kain untuk jenis kain yang ditambahkan ke pakaian di dalam tabung. Produk ini dapat dengan cepat menyebabkan penyumbatan pada filter serat dan pengoperasian yang tidak efisien mesin pengering Anda.

8. PEMELIHARAAN DAN PEMBERSIHAN

8.1 Membersihkan filter serat

(i) TIMBUNAN SERAT MENIMBULKAN BAHAYA KEBAKARAN

Filter serat yang bersih mengurangi waktu pengeringan, menghemat energi dan menghindari panas yang berlebihan. Panas yang berlebihan juga dapat merusak pakaian Anda.

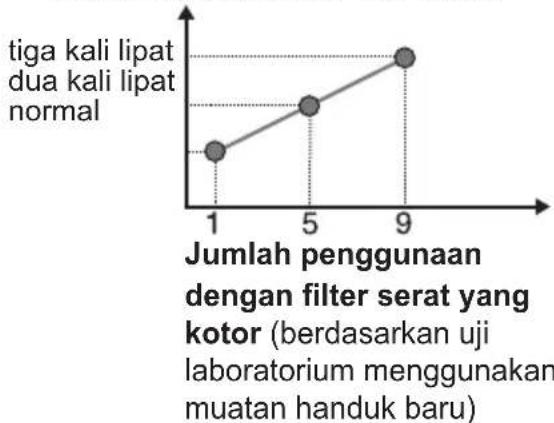

Apa yang akan terjadi jika saya lupa untuk membersihkan filter serat?

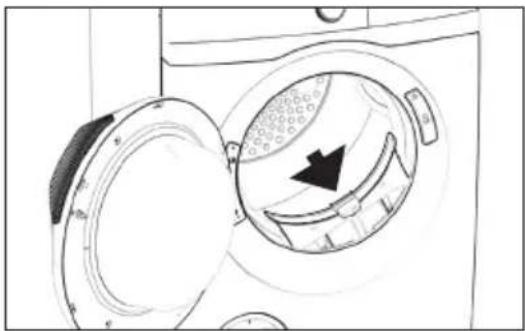

Membersihkan filter

Bila perlu hilangkan bulu-bulu halus dari soket filter dan gasket. Anda dapat menggunakan vacuum cleaner.

Cabut steker mesin sebelum Anda membersihkannya.

Gunakan deterjen sabun netral standar untuk membersihkan permukaan dalam tabung dan pengangkat tabung. Keringkan permukaan yang telah dibersihkan dengan kain lembut.

PERHATIAN!

Jangan gunakan bahan abrasif atau wol baja untuk membersihkan tabung.

8.3 Membersihkan panel kontrol

Gunakan deterjen sabun netral standar untuk membersihkan panel kontrol. Gunakan kain lembap untuk membersihkan. Keringkan permukaan yang telah dibersihkan dengan kain lembut.

PERHATIAN!

Jangan gunakan bahan pembersih furnitur atau bahan pembersih yang dapat menyebabkan korosi.

9. PEMECAHAN MASALAH

9.1 Pemecahan Masalah

Masalah Solusi yang mungkin
Anda tidak dapat mengaktifkan mesin.	Pastikan bahwa steker terpasang ke dalam stopkontak listrik.
	Periksa sekring dalam kotak sekring (pemasangan rumah tangga).
Program tidak berjalan.	Tekan Start/Pause.
	Pastikan pintu mesin sudah ditutup.
Pintu mesin tidak mau menutup.	Pastikan bahwa pemasangan filter benar.
	Pastikan bahwa cucian tidak terperangkap di antara pintu mesin dan seal karet.
Mesin berhenti selama pengoperasian.	Muatan terlalu kecil, tambah muatan atau gunakan program Time Drying (Pengeringan Sesuai Waktu).
Waktu siklus terlalu lama atau hasil pengeringan tidak memuaskan.	Pastikan bahwa berat cucian sesuai untuk durasi program.
	Pastikan bahwa filter bersih.
	Cucian terlalu basah. Putar cucian dalam mesin cuci lagi.
	Pastikan bahwa suhu ruang lebih dari +5°C dan kurang dari +35°C. Suhu ruang yang optimal adalah 19°C sampai 24°C.
	Tetapkan program Time Drying atau Extra Dry. (Dapat terjadi bahwa beberapa area tetap lembap ketika mengeringkan barang besar (mis. selimut tempat tidur))
Tampilan memperlihatkan “---”.	Jika Anda ingin menetapkan program baru, nonaktifkan, lalu aktifkan lagi mesin.
	Pastikan bahwa opsi sesuai untuk program.
Tampilan memperlihatkan kode Kesalahan.	Kode Alarm:
	Pintu mesin terbuka atau tidak ditutup dengan benar. Periksa pintu mesin!
	Suplai listrik AC tidak stabil. Tunggu sampai suplai listrik AC stabil.
	Tidak ada komunikasi antara elemen-elemen elektronik mesin. Matikan dan hidupkan lagi.

9.2 Jika hasil pengeringan tidak memuaskan

• Program yang ditetapkan salah.
- Filter tersumbat.
- Terdapat terlalu banyak cucian di dalam mesin.
- Tabung kotor.
- Suhu ruang terlalu rendah atau terlalu tinggi (suhu ruang optimal adalah 19°C sampai 24°C)

10. DATA TEKNIS

Dimensi (Tinggi / Lebar / Tebal) 795 mm × 600 mm × 560 mm
Catu Daya (Tegangan / Frekuensi) 220 – 240 V/50Hz
Daya Pemanas (Watt) 1500 W
Volume Tabung 102 liter
Kapasitas Maksimum Maks.	1) kg
Jenis penggunaan Rumah tangga
Tingkat perlindungan terhadap masuknya partikel padat dan air dipastikan oleh penutup pelindung, kecuali bila peralatan tegangan rendah tidak memiliki perlindungan terhadap uap air	IPX4

1) Kapasitas maksimum bergantung pada model Mesin Pengering

11. PEMASANGAN

11.1 Membongkar kemasan

1. Gunakan sarung tangan. Iris dan lepaskan empat strap potongan seperti diperlihatkan.

1. Buka pintu. Keluarkan semua benda dari dalam tabung.

Anda dapat memilih untuk menempatkan mesin pengering:

• di atas lantai
• di atas bangku secara terbalik atau tegak.
• di dinding.

Mesin tidak boleh dipasang di balik pintu yang dapat dikunci, pintu geser, atau pintu yang engselnya berada di sisi yang berlawanan dengan mesin pengering sehingga pembukaan penuh terbatasi.

Kisi-kisi buang memiliki berbagai posisi, yang memungkinkan Anda untuk memilih sudut udara buang yang optimal. Cukup pegang kisi-kisi dan putar sampai mengenai titik henti yang ada pada mesin. Jangan pasang mesin pengering di dalam lemari atau ruang cuci kecil tidak berventilasi kecuali jika Anda menggunakan kit ventilasi.

Ada 2 opsi ventilasi

• Depan
• Belakang - menggunakan kit yang disertakan

Penting: Gunakan hanya kit yang disetujui oleh Electrolux untuk mesin pengering Anda.

Saluran buang tidak boleh lebih dari 2 meter panjangnya dengan diameter 100mm.

Jika menyambung mesin pengering ke sistem saluran umum, mintalah saran keselamatan dari produsen.

Jika Anda memilih untuk menggunakan kit yang disertakan, kisi-kisi pembuangan di bagian depan mesin pengering perlu diganti dengan penutup saluran keluar dari bagian belakang mesin pengering. Ungkit perlahan untuk membuka kisi-kisi, menggunakan alat berbilah tipis. Selanjutnya, lepaskan penutup dari bagian belakang dan klipkan ke ruang kisi-kisi di bagian depan.

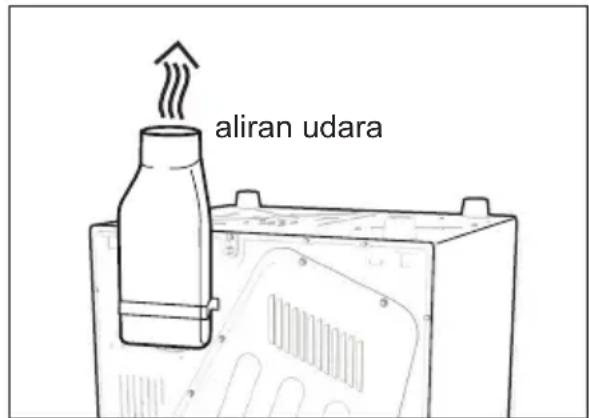

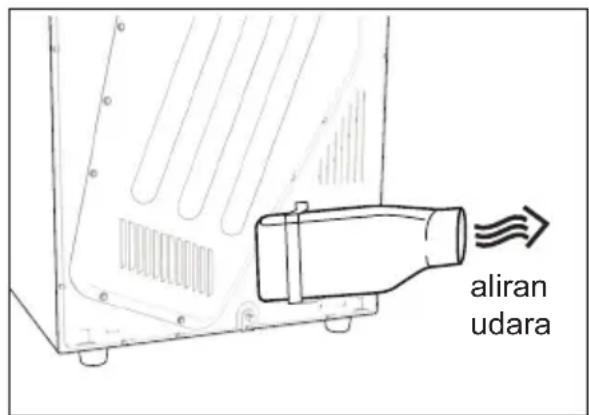

Anda dapat memosisikan kit ventilasi di bagian belakang mesin pengering untuk mengeluarkan udara ke atas atau ke samping.

Titik saluran masuk dan saluran keluar membutuhkan aliran udara bersih untuk mencegah panas berlebih, jadi pastikan ada ventilasi yang memadai. (yaitu, buka jendela atau pintu luar.)

Jika kit ventilasi digunakan dan pembuangan dikeluarkan dari ruangan, harus ada ventilasi yang memadai untuk menghindari aliran balik gas ke dalam ruangan dari mesin yang bisa membakar bahan bakar lain, termasuk api terbuka, saat mengoperasikan mesin pengering putar. Slang ventilasi tidak boleh diarahkan ke jendela terbuka.

Udara pembuangan tidak boleh dibuang ke cerobong yang digunakan untuk asap buangan dari mesin yang membakar gas atau bahan bakar lain.

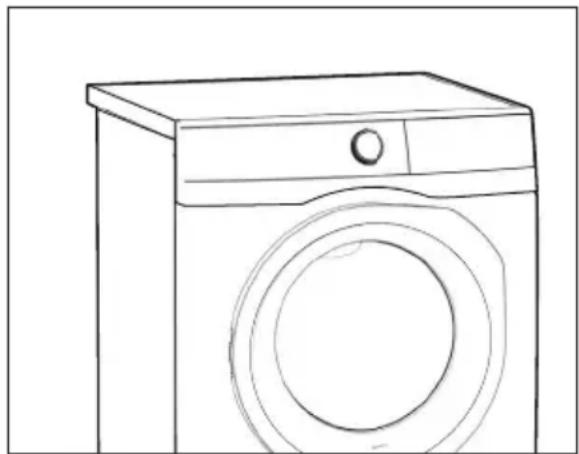

11.3 Perataan Mesin

Penting bahwa Mesin Pengering berdiri kokoh dan datar di atas lantai untuk memastikan pengoperasian yang benar. Mesin tidak boleh dipasang di balik pintu yang dapat dikunci, pintu geser, atau pintu yang engselnya berada di sisi yang berlawanan untuk menghindari terhalangnya pintu Mesin.

Gunakan waterpas di bagian atas dan samping Mesin pengering untuk memeriksa kerataan.

Jika Anda tidak memiliki waterpas, sebagai panduan gunakan tepian bingkai pintu, lemari atau bangku untuk memeriksa bahwa Mesin pengering sudah rata.

Jangan sekali-kali menempatkan kardus, kayu, atau bahan serupa di bawah mesin untuk mengganjal ketidakrataan pada lantai. Pasang mesin di atas lantai keras yang datar. Pastikan bahwa sirkulasi udara di sekitar mesin tidak terhalang oleh karpet, permadani dll.

Periksa bahwa mesin tidak menyentuh dinding atau lemari.

11.4 Sambungan Kelistrikan

Mesin ini didesain untuk bekerja dengan suplai daya 220-240 V, fase tunggal, 50 Hz.

"Catu daya yang salah dapat menghanguskan garansi mesin."

Periksa bahwa instalasi kelistrikan rumah tangga Anda dapat menanggung beban maksimum yang diperlukan, juga dengan memperhitungkan mesin lain yang sedang digunakan.

PERHATIAN!

Hubungkan mesin ke stopkontak listrik yang diardekan.

PERHATIAN!

Produsen tidak menerima tanggung jawab atas kerusakan atau cedera akibat tidak mematuhi tindakan pencegahan keselamatan di atas.

PERHATIAN!

Apabila kabel catu daya mesin perlu diganti, ini harus dilakukan oleh Pusat Servis kami.

Setelah mesin terpasang, kabel catu dayanya harus dapat diakses dengan mudah.

12. KEPEDULIAN LINGKUNGAN

Masukkan kemasan dalam wadah yang sesuai untuk mendaur-ulangnya. Bantu lindungi lingkungan dan kesehatan manusia dengan mendaur ulang limbah mesin listrik dan elektronik.

Jangan buang mesin yang ditandai dengan simbol bersama limbah rumah tangga.

Kembalikan produk ke fasilitas daur ulang lokal atau hubungi kantor kota Anda.

NOTE / CATATAN
