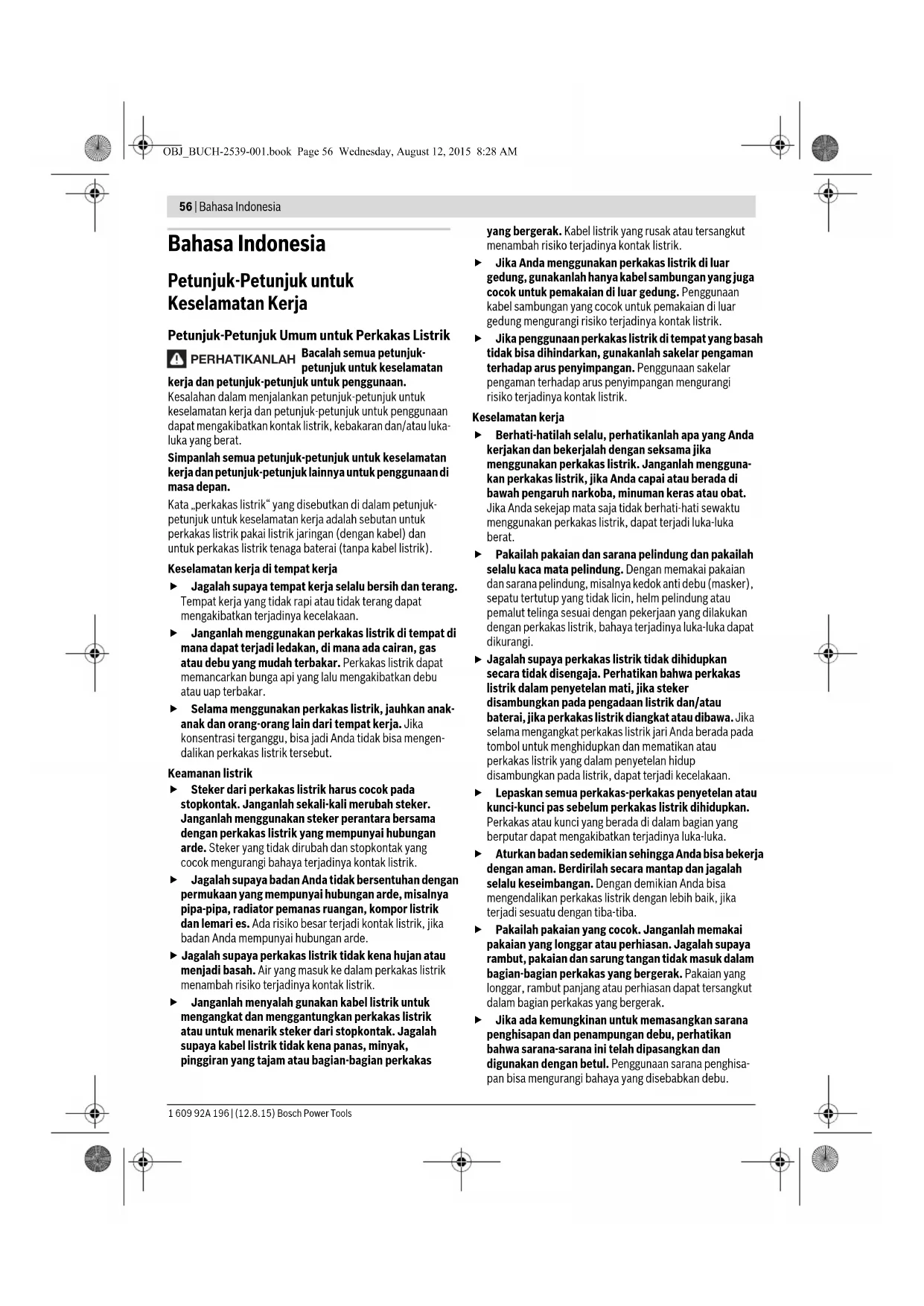

56 | Bahasa Indonesia

Bahasa Indonesia

Petunjuk-Petunjuk untuk Keselamatan Kerja

Petunjuk-Petunjuk Umum untuk Perkakas Listrik

kerja dan petunjuk-petunjuk untuk penggunaan.

Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat.

Simpanlah semua petunjuk keselamatan kerja dan petunjuk lainnya untuk penggunaan di masa depan.

Kata "perkakas listrik" yang disebutkan di dalam petunjuk keselamatan kerja adalah sebutan untuk perkakas listrik yang menggunakan listrik jaringan (dengan kabel) dan untuk perkakas listrik tenaga baterai (tanpa kabel listrik).

Keselamatan kerja di tempat kerja

Jagalah agar tempat kerja selalu bersih dan terang. Tempat kerja yang tidak rapi atau tidak terang dapat menyebabkan kecelakaan. Jangan gunakan perkakas listrik di tempat yang dapat terjadi ledakan, di mana ada cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang dapat membakar debu atau uap. Selama menggunakan perkakas listrik, jauhkan anak-anak dan orang lain dari tempat kerja. Jika konsentrasi terganggu, Anda mungkin tidak dapat mengendalikan perkakas listrik tersebut.

Keamanan listrik

Steker dari perkakas listrik harus cocok dengan stopkontak. Jangan sekali-kali mengubah steker. Jangan gunakan steker perantara bersama dengan perkakas listrik yang memiliki hubungan arde. Steker yang tidak diubah dan stopkontak yang cocok mengurangi risiko kontak listrik. Jagalah agar badan Anda tidak bersentuhan dengan permukaan yang memiliki hubungan arde, misalnya pipa, radiator pemanas ruangan, kompor listrik, dan lemari es. Ada risiko besar terjadi kontak listrik jika badan Anda memiliki hubungan arde. Jagalah agar perkakas listrik tidak terkena hujan atau menjadi basah. Air yang masuk ke dalam perkakas listrik meningkatkan risiko kontak listrik. Jangan menyalahgunakan kabel listrik untuk mengangkat atau menggantungkan perkakas listrik, atau untuk menarik steker dari stopkontak. Jagalah agar kabel listrik tidak terkena panas, minyak, pinggiran yang tajam, atau bagian-bagian perkakas

yang bergerak. Kabel listrik yang rusak atau tersangkut meningkatkan risiko kontak listrik.

Jika Anda menggunakan perkakas listrik di luar gedung, gunakan hanya kabel sambungan yang cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko kontak listrik. Jika penggunaan perkakas listrik di tempat yang basah tidak dapat dihindari, gunakan sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko kontak listrik.

Keselamatan kerja

▶ Selalu berhati-hati, perhatikan apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas listrik. Jangan gunakan perkakas listrik jika Anda lelah atau berada di bawah pengaruh narkoba, minuman keras, atau obat-obatan. Jika Anda lengah sejenak saat menggunakan perkakas listrik, dapat terjadi cedera serius. Kenakan pakaian dan alat pelindung, dan selalu gunakan kacamata pelindung. Dengan mengenakan pakaian dan alat pelindung, misalnya masker debu, sepatu tertutup yang tidak licin, helm pelindung, atau pelindung telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, risiko cedera dapat dikurangi. Pastikan perkakas listrik tidak menyala secara tidak sengaja. Perhatikan bahwa perkakas listrik dalam keadaan mati saat steker dicolokkan ke sumber listrik dan/atau baterai, saat perkakas diangkat atau dibawa. Jika saat mengangkat perkakas listrik jari Anda berada pada tombol daya atau perkakas yang dalam keadaan menyala dicolokkan ke listrik, dapat terjadi kecelakaan. ▶ Lepaskan semua alat penyetel atau kunci pas sebelum perkakas listrik dinyalakan. Alat atau kunci yang tertinggal di bagian yang berputar dapat menyebabkan cedera. ▶ Atur posisi tubuh agar Anda dapat bekerja dengan aman. Berdiri dengan mantap dan jaga keseimbangan. Dengan demikian Anda dapat mengendalikan perkakas listrik dengan lebih baik jika terjadi hal yang tidak terduga. Kenakan pakaian yang sesuai. Jangan memakai pakaian longgar atau perhiasan. Jaga agar rambut, pakaian, dan sarung tangan tidak masuk ke bagian perkakas yang bergerak. Pakaian longgar, rambut panjang, atau perhiasan dapat tersangkut di bagian yang bergerak. Jika memungkinkan untuk memasang alat penghisap dan penampung debu, pastikan alat tersebut terpasang dan digunakan dengan benar. Penggunaan alat penghisap dapat mengurangi bahaya yang disebabkan oleh debu.

Bahasa Indonesia | 57

Penggunaan dan penanganan perkakas listrik dengan seksama

Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimatikan, berbahaya dan harus direparasikan. Tariklah steker dari stopkontak dan/atau keluarkan baterai, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat-alat kerja atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja. Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk-petunjuk ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. Rawatlah perkakas listrik dengan seksama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang patah atau rusak sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak direparasikan, sebelum Anda mulai menggunakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat dengan seksama. ▶ Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan. ▶ Gunakanlah semua perkakas listrik, aksesori, alat-alat kerja dsb. sesuai dengan petunjuk-petunjuk. Perhatikan syarat-syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa mengakibatkan keadaan yang berbahaya.

Penanganan dan penggunaan perkakas-perkakas pakai baterai dengan seksama

Isikan baterai hanya dalam alat-alat pencas baterai yang dianjurkan oleh pabrik. Jika suatu alat pencas baterai yang cocok untuk mengisi satu macam baterai tertentu, digunakan untuk mengisi baterai-baterai lainnya, ada bahaya terjadinya kebakaran. Gunakanlah hanya baterai-baterai yang cocok dan khusus untuk masing-masing perkakas listrik. Penggunaan baterai-baterai lain dapat mengakibatkan terjadinya luka-luka dan kebakaran. Jika baterai tidak digunakan, jauhkan baterai dari klip untuk kertas, uang logam, kunci, paku, sekrup atau

benda-benda kecil dari logam lainnya, yang dapat menjembatani kontak-kontak. Korsleting antara kontak-kontak baterai dapat mengakibatkan kebakaran atau api.

Jika baterai tidak digunakan dengan benar, dapat keluar cairan dari baterai. Jagalah agar Anda tidak terkena cairan ini. Jika secara tidak sengaja Anda terkena cairan ini, cucilah dengan air. Jika cairan tersebut mengenai mata, selain tindakan di atas, segera hubungi dokter. Cairan yang keluar dari baterai dapat menyebabkan gangguan pada kulit atau kebakaran.

Servis

Biarkan perkakas listrik Anda diperbaiki hanya oleh orang-orang ahli yang berpengalaman dan hanya dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara berkesinambungan.

Petunjuk-petunjuk untuk keselamatan kerja untuk mesin gerinda

Petunjuk keselamatan umum untuk menggerinda dan memotong

▶ Perkakas listrik ini digunakan sebagai mesin gerinda dan mesin pemotong. Perhatikanlah semua petunjuk-petunjuk untuk keselamatan kerja, petunjuk-petunjuk untuk penggunaan, gambar-gambar, dan data-data yang Anda terima bersama dengan perkakas listrik. Jika Anda tidak menaati petunjuk-petunjuk berikut, bisa terjadi kontak listrik, kebakaran, dan/atau luka-luka berat. ▶ Perkakas listrik ini tidak ditujukan untuk mengamplas, digunakan dengan sikat kawat, atau pun memoles. Pemakaian perkakas listrik untuk pekerjaan yang tidak cocok dengan tujuannya bisa mengakibatkan keadaan yang membahayakan dan terjadinya luka-luka. Gunakanlah hanya aksesori yang dirancang khusus untuk perkakas listrik ini dan dianjurkan oleh Bosch. Jika suatu aksesori bisa dipasangkan pada perkakas listrik milik Anda, ini tidak berarti bahwa penggunaannya yang aman terjamin. Kecepatan putaran yang diizinkan dari alat kerja harus paling sedikit sebesar kecepatan putaran maksimal yang tercantum pada perkakas listrik. Aksesori yang diputarkan lebih cepat daripada kecepatan putaran yang diizinkan, bisa terpatah dan beterbangan. Diameter luar dan ketebalan alat kerja harus sesuai dengan ukuran-ukuran yang dianjurkan bagi perkakas listrik milik Anda. Alat kerja-alat kerja yang tidak cocok ukurannya tidak bisa dilindungi atau dikendalikan dengan baik. ▶ Alat kerja-alat kerja berulir harus duduk pas pada uliran dari poros kerja. Pada alat kerja-alat kerja yang dipasangkan dengan flens, diameter lubang dari alat kerja harus cocok pada diameter lubang dari flens. Alat kerja-alat kerja yang tidak dikencangkan dengan baik pada perkakas listrik berputar tidak sempurna karena tidak balans, bervibrasi keras sekali, dan bisa membuat perkakas listrik tidak bisa dikendalikan.

Jangan gunakan alat kerja yang tidak mulus. Sebelum digunakan, periksalah selalu alat kerja seperti mata gerinda untuk memastikan tidak ada bagian yang menonjol atau retak, piringan diperiksa apakah retak, aus, atau tumpul, sikat kawat diperiksa apakah ada kawat yang terlepas atau putus. Jika perkakas listrik atau alat kerja jatuh, periksalah apakah menjadi rusak atau gunakanlah alat kerja lainnya yang tidak rusak. Jika Anda telah memeriksa alat kerja dan telah memasangnya, Anda dan orang-orang yang berada di dekat tempat kerja harus menjauh dari lingkungan gerak alat kerja yang berputar dan biarkan perkakas listrik berjalan dengan kecepatan putaran maksimal selama satu menit. Kebanyakan alat kerja yang rusak akan putus selama masa uji coba ini. Pakailah sarana pelindung bagi diri Anda. Tergantung dari macam pekerjaan yang dilakukan, pakailah kedok penutup muka, pelindung mata, atau kaca mata pelindung. Jika perlu, pakailah kedok anti debu, penutup telinga, sarung tangan pelindung, atau pakaian pelindung khusus yang melindungi Anda dari butir-butir gerinda dan butir-butir bahan (serbuk). Mata harus dilindungi terhadap benda-benda yang beterbangan, yang terjadi pada beberapa macam pemakaian perkakas listrik. Kedok anti debu atau kedok pelindung pernapasan harus mampu menyaring debu yang terjadi selama pemakaian perkakas listrik. Jika Anda mendengar suara bising untuk waktu yang lama, daya pendengaran bisa berkurang. ▶ Perhatikanlah supaya orang-orang lain cukup jauh dari tempat kerja Anda. Semua orang yang mendekati tempat kerja Anda harus memakai sarana pelindung badan. Pecahan-pecahan dari benda yang dikerjakan atau alat kerja yang patah bisa beterbangan dan mengakibatkan luka-luka, juga di tempat yang agak jauh dari lingkungan gerak mesin. Peganglah perkakas listrik hanya pada pegangan yang terisolasi, jika Anda melakukan pekerjaan di mana alat kerjanya bisa terkena pada saluran listrik yang tidak terlihat. Sentuhan pada kabel yang bertegangan dapat mengakibatkan bagian-bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. Janganlah meletakkan perkakas listrik jika alat kerjanya belum berhenti sama sekali. Alat kerja yang masih berputar bisa terkena pada permukaan di mana perkakas listrik diletakkan sehingga Anda tidak bisa mengendalikan perkakas listrik. Janganlah membiarkan perkakas listrik hidup jika Anda sedang mengangkatnya. Pakaian Anda secara tidak sengaja bisa tersangkut pada alat kerja yang berputar dan alat kerja ini bisa menancap dalam badan Anda. ▶ Bersihkan lubang-lubang ventilasi pada perkakas listrik Anda secara berkala. Kipas angin motor menarik debu ke dalam rumah dan debu logam dalam jumlah yang besar dan listrik bisa mengakibatkan bahaya.

Janganlah menggunakan perkakas listrik di dekat bahan-bahan yang mudah terbakar. Bunga api bisa menyulut bahan-bahan ini. Janganlah menggunakan alat kerja yang memerlukan cairan pendingin. Penggunaan air atau cairan pendingin lainnya bisa mengakibatkan kontak listrik.

Bantingan dan petunjuk-petunjuk khusus

Bantingan (kickback) adalah reaksi yang terjadi tiba-tiba jika alat kerja yang berputar tersangkut atau memblok, misalnya mata gerinda, piringan, sikat kawat, dsb. Jika alat kerja tersangkut atau memblok, alat kerja berhenti memutar secara tiba-tiba. Dengan demikian, perkakas listrik yang tidak bisa dikendalikan terpelanting ke arah yang berlawanan dengan arah putaran alat kerja di tempat di mana alat kerja memblok. Jika misalnya satu mata gerinda tersangkut atau memblok dalam benda yang dikerjakan, maka pinggiran mata gerinda yang berada di dalam benda yang dikerjakan tersangkut dan bisa mengakibatkan mata gerinda patah atau bantingan. Dalam hal demikian, mata gerinda bergerak mendekati atau menjauhi orang yang menggunakan perkakas listrik, tergantung dari arah putaran mata gerinda di tempat di mana mata gerinda memblok. Dalam hal ini, mata gerinda bisa patah. Bantingan adalah akibat dari penggunaan perkakas listrik yang tidak cocok dan tidak betul. Bantingan bisa dihindarkan dengan cara-cara yang diterangkan di bawah ini.

Peganglah perkakas listrik dengan baik dan atur posisi badan dan lengan-lengan Anda sedemikian rupa sehingga Anda bisa mengimbangi jika perkakas listrik membanting. Gunakan selalu gagang tambahan jika memang ada, sehingga Anda bisa mengendalikan daya bantingan atau momen reaksi sebaik-baiknya pada waktu putaran sedang bertambah. Orang yang menggunakan perkakas listrik bisa mengendalikan bantingan atau daya reaksi jika orang ini menaati petunjuk-petunjuk untuk keselamatan kerja. Janganlah sekali-kali mendekatkan tangan Anda pada alat kerja yang sedang berputar. Jika perkakas listrik membanting, alat kerja bisa bergerak di atas tangan Anda. Jauhkan badan Anda dari bidang yang terjangkau oleh perkakas listrik yang membanting. Perkakas listrik dibanting dalam arah yang berlawanan dengan arah putaran mata gerinda pada tempat di mana mata gerinda memblok. Bekerjalah dengan sangat hati-hati di sudut-sudut, pinggiran yang tajam, dsb. Jagalah supaya alat kerja tidak memantul dari benda yang dikerjakan dan terjepit. Alat kerja yang berputar cenderung terjepit di sudut-sudut, pinggiran yang tajam, atau bisa memantul. Ini mengakibatkan perkakas listrik tidak bisa dikendalikan atau mengakibatkan bantingan. Janganlah menggunakan mata gergaji rantai atau mata gergaji yang bergerigi. Alat kerja demikian

sering mengakibatkan bantingan atau membuat perkakas listrik tidak bisa dikendalikan.

Petunjuk-petunjuk untuk keselamatan kerja khusus untuk menggerinda dan memotong

Selalu gunakan hanya alat kerja yang diizinkan untuk perkakas listrik Anda dan kap pelindung yang khusus untuk alat kerja tersebut. Alat kerja yang tidak khusus untuk perkakas listrik ini tidak dapat ditutupi dengan baik dan membahayakan. ▶ Mata gerinda yang terpancung harus dipasang sedemikian rupa sehingga bidang penggerindaan tidak menonjol keluar dari pinggiran kap pelindung. Mata gerinda yang tidak dipasang dengan benar, yang menonjol keluar dari pinggiran kap pelindung, tidak dapat dilindungi dengan baik. Kap pelindung harus dipasang dengan benar pada perkakas listrik dan disetel sedemikian rupa sehingga penggunaan perkakas listrik paling aman, artinya bagian alat kerja yang menghadap ke pengguna harus tertutup oleh kap pelindung sebesar mungkin. Kap pelindung harus melindungi pengguna dari bahan yang terpatah, persentuhan yang tidak disengaja dengan alat kerja, serta bunga api yang dapat menyulut pakaian. ▶ Alat kerja hanya boleh digunakan untuk jenis penggunaan yang disarankan. Misalnya: jangan sekali-kali menggerinda dengan sisi samping dari mata potong. Mata potong digunakan untuk mengikis bahan dengan pinggiran piringan. Tekanan dari samping pada alat kerja ini bisa mematahkannya. ▶ Selalu gunakan flens penjepit yang mulus dan dalam ukuran serta bentuk yang cocok untuk alat kerja yang Anda pilih. Flens yang cocok menopang mata gerinda dan dengan demikian menghindarkan mata gerinda patah. Flens untuk mata potong bisa berbeda dari flens untuk mata gerinda lainnya. Jangan gunakan mata gerinda yang aus dari perkakas listrik yang lebih besar. Mata gerinda dari perkakas listrik yang lebih besar tidak cocok untuk kecepatan putaran yang lebih tinggi dari perkakas listrik yang lebih kecil dan bisa patah karenanya.

Petunjuk keselamatan kerja lainnya khusus untuk memotong

▶ Perhatikan agar mata potong tidak memblok dan jangan menekannya terlalu keras. Jangan membuat pemotongan yang terlalu dalam. Pembebanan yang terlalu berat pada mata potong meningkatkan bebannya dan membuatnya mudah tersangkut atau memblok, sehingga bisa terjadi bantingan atau mata potong patah.

Jangan mendekati lingkungan di depan atau di belakang mata potong yang sedang berputar. Jika Anda menggerakkan mata potong dalam benda kerja menjauh dari diri Anda, bisa jadi jika terjadi bantingan

perkakas listrik terpelanting ke arah Anda dengan mata potong yang masih berputar.

Jika mata potong terjepit atau jika Anda menghentikan sebentar pekerjaan, matikan perkakas listrik dan jangan menggoyangkannya hingga mata potong berhenti berputar. Jangan sekali-kali mencoba menarik mata potong yang masih berputar dari jalur pemotongannya, karena bisa terjadi bantingan. Periksa mengapa mata potong terjepit dan perbaiki.

Jangan menghidupkan kembali perkakas listrik selama perkakas listrik masih berada dalam benda yang dikerjakan. Biarkan mata potong mencapai kecepatan putaran nominal dahulu sebelum Anda melanjutkan pemotongan dengan hati-hati. Jika tidak, mata potong bisa tersangkut, melompat ke luar dari jalur pemotongan atau mengakibatkan bantingan.

Topanglah pelat-pelat atau benda-benda yang besar yang dikerjakan untuk mengurangi risiko terjadinya bantingan karena mata potong yang terjepit. Benda-benda yang besar bisa melengkung ke bawah karena beratnya sendiri. Benda yang dikerjakan harus ditopang pada kedua sisinya, baik di dekat jalur pemotongan maupun di pinggirannya.

Berhati-hatilah saat mengerjakan "pemotongan saku" di dinding atau tempat lainnya yang tidak dapat terlihat. Mata potong yang masuk ke dalam bahan dan tanpa sengaja memotong pipa gas atau pipa air, saluran listrik atau benda-benda lainnya, bisa mengakibatkan bantingan.

Petunjuk-petunjuk untuk keselamatan kerja lainnya: Pakailah kaca mata pelindung.

Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa pengadaan yang tidak terlihat, atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik bisa mengakibatkan api dan kontak listrik. Pipa gas yang dirusak bisa mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak.

Buka tombol on/off, setel ke tombol off jika aliran listrik dihentikan, misalnya ketika melepas baterai.

Janganlah memegang mata gerinda dan mata potong, jika masih belum menjadi dingin. Piringan-piringan ini menjadi sangat panas selama penggunaannya.

Usahakan supaya benda yang dikerjakan tidak goyang. Benda yang ditahan dalam alat pemegang atau bais lebih mantap daripada benda yang dipegang dengan tangan.

Janganlah membuka baterai. Ada bahaya terjadinya korsleting.

Lindungilah baterai terhadap panas, misalnya juga terhadap penyinaran matahari yang lama, api, air dan kelembaban. Ada bahaya terjadinya ledakan.

Jika baterai rusak dan jika baterai digunakan salah, baterai bisa mengeluarkan uap. Biarkan udara segar mengalir masuk dan jika Anda merasa tidak enak badan, pergilah ke dokter. Uap tersebut bisa mengganggu saluran pernafasan. Gunakan baterai hanya untuk produk Bosch milik Anda. Dengan demikian baterai dilindungi terhadap penggunaan yang terlalu berat yang membahayakan. Baterai dapat rusak akibat benda berujung runcing seperti paku atau obeng atau akibat tekanan yang kuat dari luar. Hal ini dapat menyebabkan terjadinya hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih.

Penjelasan tentang produk dan daya

Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk

untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat.

Penggunaan alat

Perkakas dirancang untuk memotong dan menggosok material berbahan logam, batu, dan kayu, material sintetis, logam bukan besi, dan ubin tanpa menggunakan air. Gunakan tutup pelindung khusus saat memotong.

Bagian-bagian pada gambar

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

1 Panah arah putaran pada rumahan 2 Tombol penahan poros kerja 3 Tombol untuk menghidupkan dan mematikan 4 Baterai* 5 Tombol pelepas baterai* 6 Petanda keberisian baterai 7 Kap pelindung untuk menggerinda 8 Poros kerja 9 Pegangan (genggaman terisolir)

11 Sekrup penjepit dengan cincin sekrup

12 Piringan pemotong*

13 Kunci mur dalam

*Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch.

Data teknis

Gerinda GWS 10,8-76 V-EC
Nomor model		3 601 JF2 ...
Tegangan nominal	V= 10,8
Kecepatan putaran nominal	min-1	19500
Diameter mata gerinda, maks.	mm 76
Diamater lubang pemasangan	mm 10
Berat sesuai dengan EPTA-Procedure 01:2014	kg 0,70/0,89*
Klasifikasi keamanan		/
Suhu sekitar yang diizinkan– saat melakukan pengisian– selama pengoperasian ** dan selama penyimpanan	°C	0...+45
	°C	-20...+50
Baterai yang disarankan		GBA 10,8V ...O-.GBA 10,8V ...M-.
Pengisi daya baterai yang direkomendasikan		AL 11... CV
* tergantung dari baterai yang digunakan** daya terbatas pada suhu <0 °C

Cara memasang

Cara mengisi baterai

Petunjuk: Baterai dipasok dalam keadaan diisi sebagian.

Untuk menjamin daya penuh dari baterai, sebelum penggunaannya untuk pertama kalinya, isikanlah baterai sampai penuh sama sekali di dalam alat pencas baterai.

Baterai ion-Li bisa diisi sewaktu-waktu, tanpa mengurangi daya tahannya. Baterai tidak menjadi rusak jika pengisiannya dihentikan untuk sementara waktu.

Baterai ion-Li dilindungi terhadap pengosongan total oleh "Electronic Cell Protection (ECP)". Jika baterai kosong, perkakas listrik dimatikan oleh pengaman: alat kerja berhenti berputar.

Lepaskan tekanan pada tombol untuk menghidupkan dan mematikan mesin, jika perkakas listrik mati secara otomatis. Jika tombol ditekan terus, baterai bisa menjadi rusak.

Perhatikanlah petunjuk-petunjuk untuk pembuangan.

Cara mengeluarkan baterai (lihat gambar A)

Untuk mengeluarkan baterai 4, tekan tombol pelepas baterai 5 dan tariklah baterai ke bawah supaya keluar dari perkakas listrik. Janganlah melakukannya dengan paksaan.

Indikator kapasitas baterai

LED Kapasitas

Lampu menetap 3 x hijau ≥2/3

Lampu menetap 2 x hijau ≥1/3

Lampu menetap 1 x hijau <1/3

Lampu berkedip-kedip 1 x hijau cadangan

Memasang alat-alat pelindung

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transportasi atau penyimpanan, keluarkanlah baterai dari perkakas listrik. Jika tombol untuk menghidupkan dan mematikan digerakkan tanpa sengaja, bisa terjadi luka-luka.

Petunjuk: Jika mata gerinda selama penggunaan patah atau jika pemegang-pemegang pada kap pelindung/pada perkakas listrik rusak, perkakas listrik harus segera dikirimkan ke Service Center layanan purna jual, alamat lihat bab "Layanan purna jual dan konseling terkait pengoperasian".

Pada waktu memotong dengan mata gerinda, pasangkan selalu kap pelindung untuk memotong 10. Pada waktu memotong bahan batu-batuan, sediakanlah selalu penghisapan debu yang memadai.

Memasang kap pelindung (lihat gambar B)

Tutup pelindung untuk memotong 10 dipasang di atas tutup pelindung untuk menggerinda 7 hingga terpasang kuat.

Menyetel kap pelindung

Putar tutup pelindung ke posisi yang diinginkan hingga terkunci. Tidak diperlukan alat lain untuk memasang.

Memasang alat kerja (lihat gambar B)

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transportasi atau penyimpanan, keluarkanlah baterai dari perkakas listrik. Jika tombol untuk menghidupkan dan mematikan digerakkan tanpa sengaja, bisa terjadi luka-luka. Janganlah memegang mata gerinda dan mata potong jika masih belum dingin. Piringan-piringan ini menjadi sangat panas selama penggunaannya.

Bersihkan dahulu poros kerja 8 dan semua bagian-bagian yang akan dipasang.

Untuk memasang atau melepaskan gerinda, geser tombol pengunci spindel 2 ke depan, lalu putar sekaligus pada gerinda agar spindel terpasang.

Tombol penahan poros kerja hanya boleh digerakkan jika poros kerja tidak berputar. Jika tidak demikian, perkakas listrik bisa menjadi rusak.

Mata gerinda/mata potong

Perhatikanlah ukuran dari alat kerja. Diameter lubang harus pas persis pada flens untuk poros kerja. Janganlah menggunakan adapter atau penyambung.

Jika menggunakan mata potong intan, pastikan bahwa panah arah putaran pada mata potong intan dan arah putaran perkakas listrik sesuai (lihat panah arah putaran pada housing).

Urutan pemasangannya terlihat pada halaman bergambar. Kencangkan gerinda menggunakan sekrup 11. Kencangkan sekrup dengan menggunakan kunci L 13 hingga cincin sekrup terpasang rata pada gerinda.

▶ Setelah memasang alat kerja dan sebelum menghidupkan perkakas, periksalah apakah alat kerja sudah dipasang dengan benar dan dapat berputar secara bebas. Perhatikanlah supaya alat kerja tidak menyinggung kap pelindung atau bagian-bagian lainnya.

Alat kerja yang diizinkan pemakaiannya

Anda bisa menggunakan semua alat kerja yang disebutkan di dalam petunjuk-petunjuk untuk penggunaan ini.

Kecepatan putaran yang diizinkan [min^-1] atau kecepatan lingkar [m/s] dari alat kerja yang digunakan paling sedikit harus mencapai angka-angka yang tertera di dalam tabel di bawah ini.

Karena itu perhatikanlah selalu kecepatan putaran atau kecepatan lingkar yang diizinkan yang tercantum pada label alat kerja.

maks.

[mm]

Dbd [min]

¹ [m/s]

76 7 10 19.500 80

Pilih mata gerinda

Mata gerinda Bahan
	Carbide Multi Wheel PVC, kayu, material campuran, kaca akrilik
	Expert for Metal Aluminium, tembaga
	Best for Ceramic Ubin, beton, batu bata

Penghisapan debu/serbuk

▶ Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini bisa mengakibatkan reaksi alergi dan/atau penyakit saluran pernafasan dari orang yang menggunakan mesin atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon quercus atau pohon fagus silvatica dianggap bisa mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

62 | Bahasa Indonesia

• Perhatikanlah supaya ada pertukaran udara di tempat kerja.
• Kami anjurkan supaya Anda memakai kedok anti debu dengan saringan (filter) kelas P2.

▶ Hindarkan debu yang banyak terkumpul di tempat kerja. Debu dapat menyulut dengan mudahnya.

Penggunaan

Cara penggunaan

Memasang baterai

Petunjuk: Penggunaan baterai-baterai yang tidak cocok untuk perkakas listrik Anda bisa membuat perkakas listrik tidak berfungsi sebagaimana mestinya atau perkakas listrik menjadi rusak.

Pasang baterai yang sudah diisi 4 ke dalam gagang sampai terasa mengunci dan berada rata dalam gagang.

Untuk menghidupkan perkakas listrik, dorong tombol untuk menghidupkan dan mematikan 3 ke depan.

Untuk mengunci tombol untuk menghidupkan dan mematikan 3, tekan bagian depan tombol untuk menghidupkan dan mematikan 3 ke bawah sampai mengunci. Untuk mematikan perkakas listrik, lepaskan tombol untuk menghidupkan dan mematikan 3, atau jika sedang terkunci, tekan bagian belakang tombol untuk menghidupkan dan mematikan 3 sebentar ke bawah dan kemudian lepaskan. Untuk menghemat energi, hidupkan perkakas listrik hanya jika Anda menggunakannya.

Periksalah dahulu alat kerja sebelum menggunakannya. Alat kerja harus dipasang dengan benar dan harus bisa berputar secara bebas. Lakukan uji coba selama paling sedikit 1 menit tanpa pembebanan. Jangan gunakan alat kerja yang rusak, tumpul, atau yang menyebabkan getaran. Alat kerja yang rusak bisa pecah dan menyebabkan luka-luka.

Petanda untuk penjaga suhu/perlindungan terhadap pembebanan yang terlalu berat

Petanda LED merah 6 membantu Anda dalam upaya untuk melindungi baterai supaya tidak menjadi terlalu panas dan motor supaya tidak dibebankan terlalu berat.

Jika petanda LED 6 menyala merah menetap, suhu baterai terlalu tinggi dan perkakas listrik padam secara otomatis.

- Matikan perkakas listrik.

- Biarkan baterai menjadi dingin dahulu, setelah itu Anda dapat melanjutkan pekerjaan dengan perkakas listrik.

LED 6 berkedip-kedip merah, perkakas listrik memblok dan padam secara otomatis.

- Tarik perkakas listrik keluar dari benda yang dikerjakan.

Apabila bagian yang tersumbat telah diperbaiki, maka perkakas listrik akan bekerja lagi.

Petunjuk-petunjuk untuk pemakaian

▶ Berhati-hatilah jika membuat aluran instalasi pada dinding-dinding yang memikul beban, lihat bab „Petunjuk-petunjuk untuk statika“. ▶ Perhatikan ketentuan hukum dan petunjuk dari produsen saat memotong bahan yang ringan. Tahankan benda yang dikerjakan dengan alat pemegang, jika benda tidak mantap karena beratnya sendiri. Janganlah membebankan perkakas listrik terlalu berat sehingga berhenti. ▶ Setelah pembebanan yang berat, biarkan perkakas listrik jalan tanpa pembebanan selama beberapa menit untuk mendinginkan alat kerja yang digunakan. Janganlah memegang mata gerinda dan mata potong, jika masih belum menjadi dingin. Piringan-piringan ini menjadi sangat panas selama penggunaannya. Janganlah menggunakan perkakas listrik dengan pesawat penopang untuk mesin gerinda potong.

Jika perkakas listrik bermuatan elektrostatis, elektronika yang terpadu di dalam perkakas listrik mematikan perkakas listrik. Tekan tombol untuk menghidupkan dan mematikan 3 sekali lagi, untuk menghidupkan kembali perkakas listrik.

Janganlah sekali-kali menggunakan mata potong untuk mengikis.

Dengan sudut kerja antara 30° sampai 40° pada waktu mengikis didapatkan hasil pekerjaan yang paling bagus. Goyang-goyangkan perkakas listrik dengan tekanan yang ringan. Dengan demikian benda yang dikerjakan tidak menjadi panas, warna permukaan dari benda yang telah dikerjakan tidak berubah dan penampang menjadi lebih halus.

Memotong logam

▶ Pada waktu memotong dengan mata gerinda, pasangkan selalu kap pelindung untuk memotong 10.

Selama memotong, dorongan perkakas dengan tekanan yang sedang dan yang disesuaikan dengan bahan yang dikerjakan. Janganlah menekan, menjurus senjang atau mengayun-ayunkan mata potong.

Janganlah meremkan mata potong yang belum berhenti memutar dengan cara menekan sisi sampingnya.

Arah pemotongan harus selalu berlawanan dengan arah gerak dari alat kerja. Jika tidak, ada bahaya perkakas listrik terlompat dengan tiba-tiba dari jalur pemotongan.

Profil-profil dan pipa-pipa segiempat dapat dipotong dengan baik, jika diawali pada penampangnya yang paling kecil.

Memotong batu-batuan

▶ Pada waktu memotong bahan batu-batuan, sediakanlah selalu penghisapan debu yang memadai. ▶ Pakailah masker anti debu.

Untuk memotong batu-batuan, sebaiknya digunakan mata potong intan.

Selama memotong bahan-bahan yang sangat keras, misalnya beton dengan kadar kerikil yang tinggi, mata potong intan bisa menjadi terlalu panas dan karena itu bisa rusak. Lingkaran bunga api yang berputar bersama dengan mata potong intan adalah tanda untuk hal ini.

Dalam hal ini hentikan pekerjaan memotong dan biarkan mata potong intan berputar sebentar tanpa beban pada kecepatan putaran maksimal untuk mendinginkannya.

Jika pekerjaan makan waktu semakin lama dan terjadi lingkaran bunga api, maka ini adalah tanda bahwa mata potong intan telah menjadi tumpul. Ini bisa diasah dengan cara memotong sedikit-sedikit pada bahan pengikisan, misalnya batu pasir kapur.

Petunjuk-petunjuk untuk statika

Membuat alur instalasi pada dinding yang memikul beban harus tunduk pada peraturan-peraturan norma DIN 1053 Bagian 1 atau peraturan-peraturan yang berlaku di mancanegara.

Peraturan-peraturan ini mutlak harus ditaati. Sebelum memulai pekerjaan sedemikian, mintalah nasehat dari ahli statika, arsitek atau pengawas bangunan.

Petunjuk-petunjuk untuk penanganan baterai yang optimal

Simpanlah baterai hanya pada suhu antara -20°C dan 50°C. Janganlah membiarkan baterai di dalam mobil, misalnya selama musim panas.

Jika setelah diisi waktu pemakaian baterai semakin pendek, ini petanda bahwa baterai sudah aus dan harus diganti.

Perhatikanlah petunjuk-petunjuk untuk membuang.

Perawatan dan servis

Perawatan dan kebersihan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja dsb.) serta selama transport atau penyimpanan, keluarkanlah baterai dari perkakas listrik. Jika tombol untuk menghidupkan dan mematikan digerakkan tanpa sengaja, bisa terjadi luka-luka.

Perkakas listrik dan lubang ventilasi harus selalu dibersihkan supaya perkakas bisa digunakan dengan baik dan aman.

Simpanlah dan tangani aksesori secara cermat.

Layanan purna jual dan konseling terkait pengoperasian

Layanan purna jual Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di:

www.bosch-pt.com

Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk-produk kami dan aksesorisnya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Palma Tower Lantai 10

Jl. RA Kartini II-S Kaveling 6 Sek II

Pondok Pinang, Kebayoran Lama

Jakarta Selatan 12310

Indonesia

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Transportasi

Pada baterai-baterai ion-Li yang digunakan diterapkan persyaratan terkait peraturan-peraturan tentang bahan-bahan yang berbahaya. Baterai-baterai dapat diangkut oleh penggunanya di jalanan tanpa harus memenuhi syarat-syarat tertentu.

Pada pengiriman oleh pihak ketiga (misalnya transportasi dengan pesawat udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, untuk mempersiapkan transportasi harus diminta dukungan seorang ahli bahan-bahan berbahaya.

Kirimkan baterai hanya jika rumahannya tidak rusak. Kontak-kontak yang terbuka harus ditutupi dengan pita perekat dan kemaskan baterai sedemikian, sehingga baterai tidak bergerak-gerak di dalam kemasan.

Taatilah peraturan-peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda.

Cara membuang

Semua perkakas listrik, baterai, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup.

Janganlah membuang perkakas listrik, baterai isi ulang/baterai ke dalam sampah rumah tangga!

Baterai isi ulang/Baterai:

lon-Li:

Perhatikanlah petunjuk-petunjuk dalam bab „Transport“, halaman 63.

Perubahan dapat terjadi tanpa pemberitahuan sebelumnya.
