PANDUAN PENGGUNA LS-C096QGA0 LG

ini harus dimintakan

persetujuan dari perusahaan

listrik yang menyediakan

listrik (EN 61000-2, EN 61000-

3 Norm).

PENTING

• Mohon buku panduan pemilik ini dibaca dengan cermat dan menyeluruh sebelum memasang dan mengoperasikan AC Anda.
• Setelah buku panduan pemilik ini dibaca, mohon disimpan untuk digunakan lagi di masa depan.

Tindakan Pengamanan....3

Sebelum Mengoperasikan......9

Pendahuluan....10

Pengamanan Listrik 11

Petunjuk Pengoperasian .....13

Pemeliharaan dan Perbaikan .....27

UNTUK CATATAN ANDA

Tulislah model dan nomor seri dari unit ini di sini:

Nomor Model #

Nomor Seri #

Anda dapat menemukannya di label di sisi dari setiap unit

Nama Dealer

Tanggal Pembelian

? Tempelkan tanda pembelian Anda ke halaman ini jika sewaktu-waktu Anda memerlukannya untuk membuktikan tanggal pembelian atau untuk keperluan garansi.

BACALAH PANDUAN INI

Di dalamnya Anda akan menjumpai banyak tips yang membantu tentang bagaimana cara menggunakan dan cara merawat unit penyejuk ruangan dengan benar. Cukup dengan tindakan preventif yang sederhana, Anda dapat menghemat banyak waktu dan uang selama Anda menggunakan unit penyejuk ruangan ini. Anda akan menjumpai banyak jawaban atas masalah yang umum dijumpai pada bagan tips pemecahan masalah. Jika Anda menyempatkan diri membaca terlebih dahulu Bagan Tips Pemecahan Masalah, Anda mungkin tidak perlu memanggil petugas servis lagi.

PERHATIAN

• Hubungi teknisi servis resmi untuk memperbaiki dan merawat unit ini.
• Hubungi petugas pemasang unit ini.
• Unit penyejuk ruangan tidak dimaksudkan untuk digunakan oleh anak kecil atau orang yang cacat tanpa pengawasan.
• Anak-anak harus diawasi untuk memastikan bahwa mereka tidak bermain-main dengan unit penyejuk ruangan.
• Jika kabel listrik perlu diganti, pekerjaan penggantian harus dilakukan oleh petugas resmi saja dan dengan menggunakan onderdil asli saja.
• Pekerjaan pemasangan harus dilakukan sesuai dengan Kode Perlistrikan Nasional oleh petugas resmi yang ahli.

Untuk mencegah terjadinya luka pada diri pemilik atau orang lain serta tidak terjadi kerusakan barang-barang, petunjuk berikut ini harus diikuti.

Pengoperasian yang salah akibat mengabaikan petunjuk dapat menyebabkan luka atau kerusakan. Tingkat keseriusannya dapat diklasifikasikan dengan simbol-simbol berikut ini.

AWAS

Simbol ini menunjukkan kemungkinan terjadinya kematian atau luka serius.

PERHATIAN

Simbol ini menunjukkan kemungkinan terjadinya luka atau kerusakan barang saja.

■ Makna dari simbol-simbol yang dipakai di panduan ini ditunjukkan di bawah ini.

Jangan lakukan.

Ikuti petunjuknya.

AWAS

Pemasangan

Jangan gunakan kabel, steker, atau stopkontak yang sudah rusak.

- Ada resiko kebakaran atau unit dapat menyetrum.

Untuk pekerjaan listrik, hubungi dealer, penjual, tukang listrik yang ahli, atau Pusat Servis Resmi.

- Ada resiko kebakaran atau unit dapat menyetrum.

Selalu gunakan steker dan stopkontak yang sudah di-ground.

- Ada resiko unit menyetrum.

Pasanglah panel dan penutup kotak kontrol dengan benar.

- Ada resiko kebakaran atau unit dapat menyetrum.

Jangan mengubah atau memanjangkan sendiri kabel listriknya.

- Ada resiko kebakaran atau unit dapat menyetrum.

Jangan memasang, memindahkan, atau memasang ulang unit oleh Anda (pemilik) sendiri.

Ada resiko kebakaran, unit dapat menyetrum, dan dapat terjadi ledakan, serta dapat menimbulkan luka.

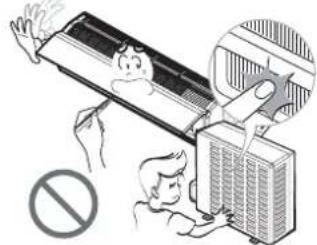

Berhati-hatilah saat membongkar kemasan dan memasang produk.

Bagian tepi unit yang tajam dapat menimbulkan luka. Berhati-hatilah khususnya terhadap bagian tepi dan sirip dari kondensor dan evaporator.

Pastikan bahwa daerah pemasangan tidak rusak akibat usia.

- Jika dudukannya runtuh, unit penyejuk ruangan dapat terjatuh serta dapat merusakkan barang-barang, menyebabkan kerusakan unit, atau menimbulkan luka badan.

Untuk pemasangan unit, hubungi selalu dealer atau Pusat Servis Resmi.

Ada resiko kebakaran, unit dapat menyetrum, dan dapat terjadi ledakan, serta dapat menimbulkan luka.

Jangan biarkan unit penyejuk ruangan bekerja dalam waktu lama di ruangan yang sangat lembab atau di tempat yang pintu dan jendelanya dibiarkan terbuka.

- Lembab dapat mengkondensasi atau mengembun dan dapat membasahi atau merusak perabotan.

Jangan memasang produk pada dudukan yang tidak stabil.

- Dapat menyebabkan luka, kecelakaan, atau kerusakan produk.

Berhati-hatilah jangan sampai kabel listrik ditarik atau rusak selama unit beroperasi.

- Ada resiko kebakaran atau unit dapat menyetrum.

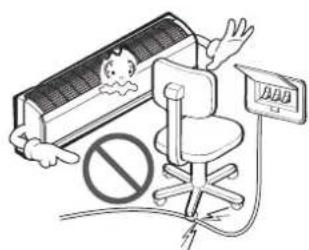

Jangan menempatkan apa pun di atas kabel listrik.

- Ada resiko kebakaran atau unit dapat menyetrum.

Jangan mematikan atau menghidupkan unit penyejuk ruangan dengan cara mencolokkan atau mencabut steker.

- Ada resiko kebakaran atau unit dapat menyetrum.

Gunakan stopkontak yang khusus digunakan untuk unit ini.

- Ada resiko kebakaran atau unit dapat menyetrum.

Peganglah kepala steker ketika mencabut kabel dari stopkontak. Jangan menyentuhnya dengan tangan yang basah.

- Ada resiko kebakaran atau unit dapat menyetrum.

Jangan menempatkan pemanas atau peralatan listrik lain di dekat kabel listrik.

- Ada resiko kebakaran atau unit dapat menyetrum.

Jangan sampai air tumpah ke bagian-bagian yang dialiri listrik.

- IAda risiko kebakaran, kegagalan produk, atau unit dapat menyetrum.

Jangan menyimpan atau menggunakan gas atau bahan yang mudah terbakar di dekat unit.

- Ada resiko kebakaran atau unit menjadi rusak.

Jangan menggunakan produk di tempat yang benar-benar tertutup rapat dalam waktu yang lama.

- Dapat terjadi penurunan kadar oksigen di udara.

Jika terjadi kebocoran gas yang mudah terbakar, matikan sumber gas dan bukalah jendela untuk ventilasi sebelum menyalakan kembali unit.

- Ada resiko terjadi ledakan atau kebakaran.

Lepaskan steker dari stopkontak jika muncul suara, bau, atau asap yang tidak wajar dari unit.

- Ada resiko terjadi kebakaran atau ledakan.

Hentikan pengoperasian dan tutup jendela jika terjadi badai atau angin ribut. Jika mungkin, lepaskan unit penyejuk ruangan dari tempatnya sebelum angin ribut datang.

Ada resiko kerusakan barang-barang, unit menjadi tidak dapat difungsikan, atau unit dapat menyetrum.

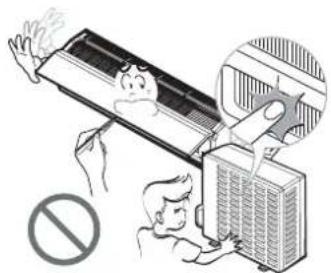

Jangan membuka kisi-kisi udara masuk selama unit beroperasi. Jangan menyentuh filter elektrostatis, jika unit dilengkapi dengan fasilitas itu.)

- Ada resiko dapat menimbulkan luka, unit dapat menyetrum, dan dapat terjadi kerusakan unit.

Lepaskan steker unit sebelum membersihkannya atau melakukan tindakan pemeliharaan.

- Ada resiko unit menyetrum.

- Ada resiko kebakaran atau unit dapat menyetrum.

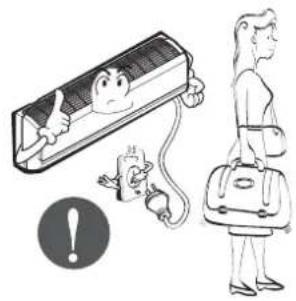

Jika produk akan tidak digunakan dalam waktu yang lama, putuskan listrik ke catu daya atau matikan pemutus sirkuitnya.

- Ada resiko unit menjadi rusak, atau mungkin unit akan beroperasi tanpa pengawasan.

Berikan ventilasi secukupnya ke produk sepanjang waktu jika dioperasikan di ruangan tempat memasak dll.

- Ada resiko kebakaran atau unit dapat menyetrum.

Pastikan bahwa tidak ada seorang pun yang dapat melangkah atau terjatuh ke atas unit-luar.

- Ini dapat mengakibatkan luka badan dan unit dapat rusak.

Selalu periksa kebocoran gas (pendingin) setelah memasang atau memperbaiki unit.

Kadar gas pendingin yang rendah dapat merusakkan unit.

Pasanglah selang pembuangan untuk memastikan bahwa air terbuang dengan benar.

Sambungan yang buruk dapat menyebabkan kebocoran air.

Usahakan unit tidak miring saat memasangnya.

Untuk mencegah terjadinya getaran atau kebocoran air.

Jangan memasang produk di tempat yang suara atau udara panas yang keluar dari unit-luar dapat mengganggu kehidupan bertetangga.

- Ini dapat menimbulkan masalah dengan tetangga Anda.

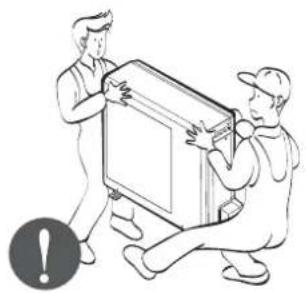

Gunakan tenaga dua orang atau lebih untuk mengangkat dan mengangkut unit.

- Untuk menghindari luka badan.

Jangan memasang produk di tempat di mana akan terkena udara laut (cipratan air laut) secara langsung.

- Dapat menimbulkan korosi pada produk. Korosi, khususnya pada sirip kondensor dan evaporator, dapat menyebabkan produk rusak ata beroperasi secara tidak efisien.

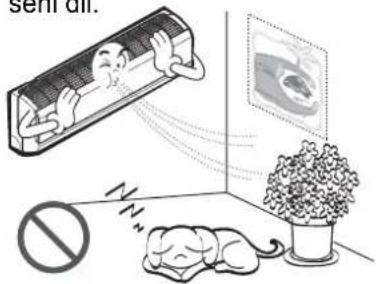

Jangan mengarahkan udara keluar langsung ke kamar yang dihuni. (Jangan duduk di aliran udara.)

- Ini dapat mengganggu kesehatan Anda.

Jangan menggunakan produk untuk tujuan tertentu, seperti mengawetkan makanan, benda seni dll. Unit ini adalah unit penyejuk ruangan dan bukan sistem pendingin.

- Ada resiko kerusakan atau kehilangan barang atau nilai seni dll.

sefi di.

Jangan menghalangi udara masuk atau keluar.

- Ini dapat menyebabkan unit rusak.

Gunakan kain lembut untuk membersihkan. Jangan gunakan deterjen yang keras atau pelarut dll.

- Ada resiko kebakaran, unit menyetrum, atau kerusakan pada benda-benda yang terbuat dari plastik.

Inf. plastik.

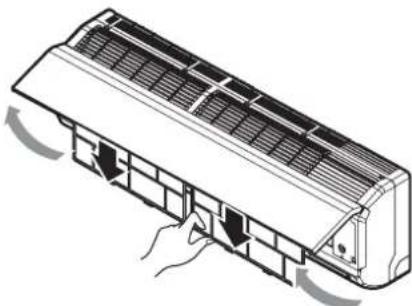

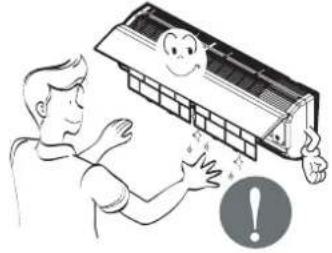

Jangan menyentuh benda logam pada produk ketika melepaskan filter udara. Bagian itu sangat tajam!

- Ada resiko luka badan.

Jangan melangkah ke atas produk atau menempatkan benda-benda di atasnya (unit-luar).

- Ada resiko luka badan dan unit menjadi rusak.

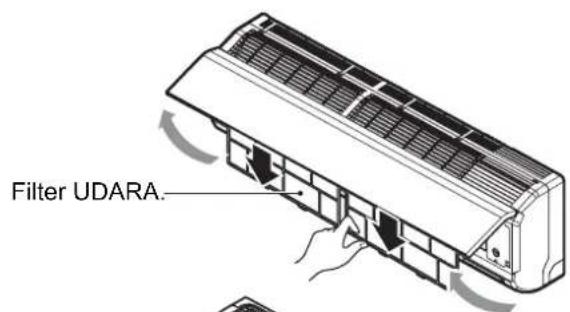

Pasanglah filter dengan kencang. Bersihkan filter setiap dua minggu sekali atau lebih sering jika perlu.

- Filter yang kotor akan mengurangi efisiensi unit penyejuk ruangan dan dapat menyebabkan produk rusak atau tidak dapat bekerja.

Jangan memasukkan tangan atau benda lain melalui lubang udara masuk atau keluar di saat unit penyejuk ruangan bekerja.

- Ada benda-benda tajam dan bergerak yang dapat menimbulkan luka badan.

Jangan meminum air yang keluar dari unit.

- Air tidak memenuhi sanitasi dan dapat menimbulkan masalah kesehatan yang serius.

Gunakan panjatan atau tangga yang kokoh di saat membersihkan atau merawat unit penyejuk ruangan.

• Berhati-hatilah jangan sampai terluka.

Gantilah semua baterai pada remote control dengan yang baru dari tipe yang sama. Jangan campur baterai lama dan baru atau jenis baterai yang berbeda.

• Ada resiko terjadi ledakan atau kebakaran.

■ Saat tidak Dipakai

Jangan mengecas atau membongkar baterai. Jangan membuang baterai ke dalam nyala api.

• Bisa terbakar atau meledak.

Jika cairan dari baterai mengenai kulit atau pakaian, cucilah dengan air bersih. Jangan gunakan remote control jika baterai telah bocor.

- Bahan kimia pada baterai dapat menyebabkan kebakaran atau bahaya kesehatan lainnya.

Sebelum Mengoperasikan

Sebelum Mengoperasikan

1. Hubungi ahli pemasangan untuk memasang unit.
2. Masukkan steker dengan benar.
3. Gunakan sirkuit khusus untuk unit.
4. Jangan gunakan kabel tambahan.
5. Jangan menghidupkan atau mematikan dengan cara mencolokkan atau mencabut kabel listrik.
6. Jika kabel atau steker telah rusak, gantilah dengan yang baru dan asli.

Pemakaian

1. Terpapar ke aliran udara langsung dalam waktu yang lama dapat membahayakan kesehatan. Jangan mengarahkan secara langsung aliran udara ke penghuni, hewan piaraan, atau tanaman untuk waktu yang lama.
2. Mengingat ada kemungkinan terjadi penurunan kadar oksigen, berikan ventilasi ke ruangan ketika menggunakan unit bersama-sama dengan kompor atau alat pemanas lainnya.
3. Jangan gunakan unit penyejuk ruangan ini untuk tujuan tertentu (misalnya, sebagai alat ukur, atau untuk mengawetkan makanan dan benda seni, atau untuk mengatur suhu pemeliharaan hewan piaraan atau tanaman dll.). Pemakaian semacam itu dapat merusak benda-benda atau mengganggu kehidupan hewan/tanaman.

Pembersihan dan Pemeliharaan

1. Jangan menyentuh benda logam pada produk ketika melepaskan filter udara. Dapat menimbulkan luka.
2. Jangan gunakan air untuk membersihkan unit penyejuk ruangan. Jika terkena air insulasi dapat rusak, dan dapat menyebabkan unit menyetrum.
3. Saat membersihkan unit, pertama-tama pastikan bahwa aliran listrik dan pemutus sirkuit telah dimatikan. Dapat menimbulkan luka bada jika aliran listrik dinyalakan lagi ketika unit masih dibersihkan bagian dalamnya.

Perawatan

Untuk perbaikan dan pemeliharaan, hubungi dealer servis resmi.

Pendahuluan

Simbol-simbol pada Panduan ini

Simbol ini menunjukkan resiko unit dapat menyetrum.

Simbol ini menunjukkan potensi bahaya kerusakan unit penyejuk ruangan.

PERHATIAN

Simbol ini menunjukkan adanya catatan khusus.

Fitur

AWAS: Unit ini harus dipasang sesuai dengan peraturan perkabelan nasional. Panduan ini hanyalah merupakan penuntun untuk membantu menjelaskan fitur-fitur produk.

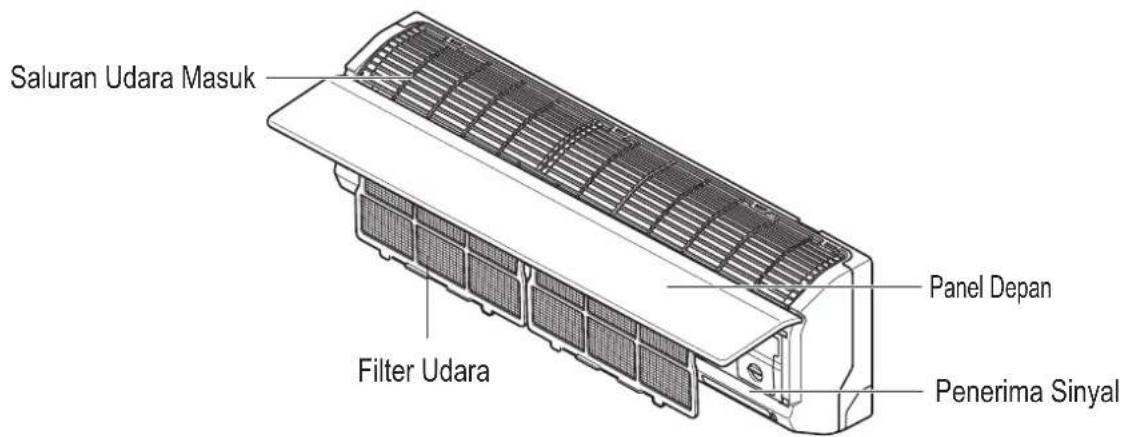

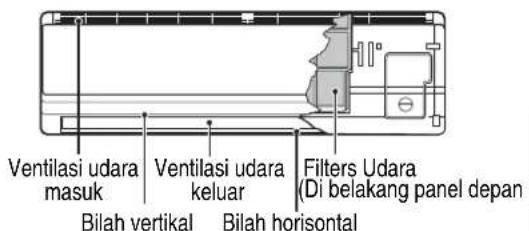

Unit-Dalam

Saluran Udara Masuk Filter Udara Panel Depan Penerima Sinyal

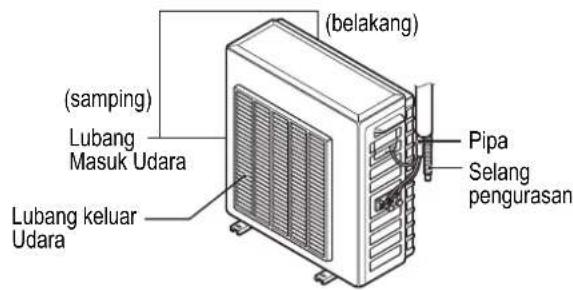

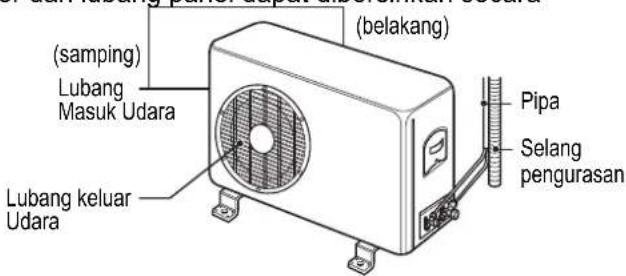

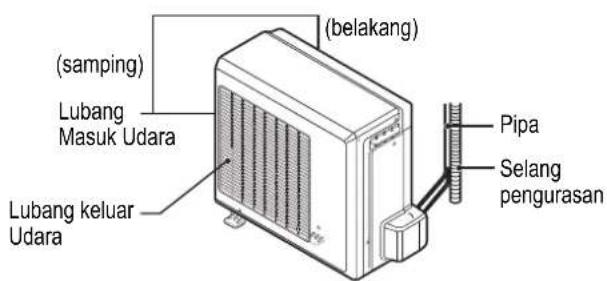

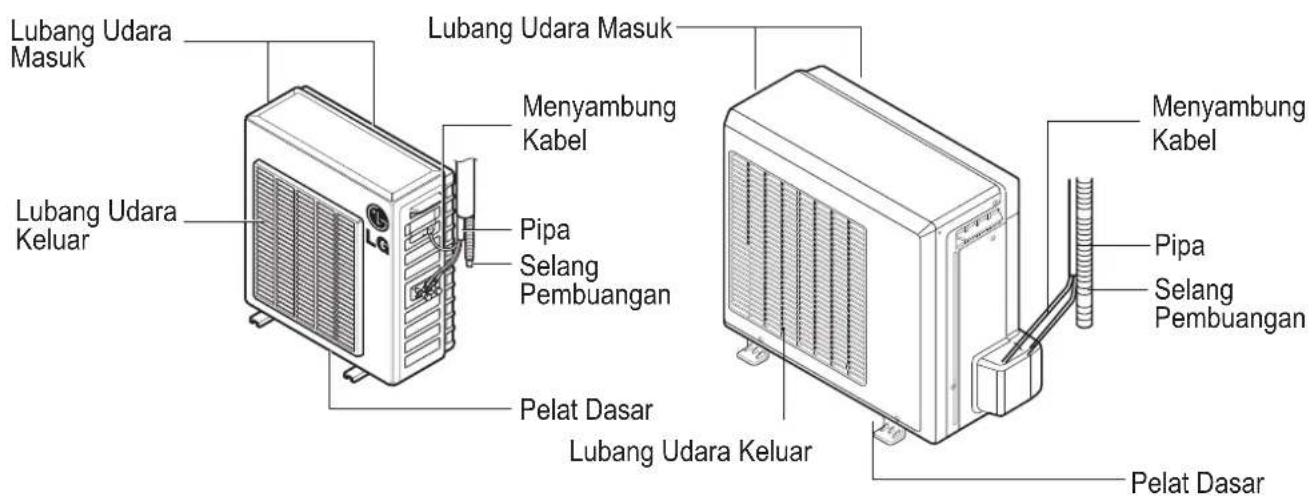

Unit-Luar

Lubang Udara Masuk Lubang Udara Keluar Lubang Udara Masuk Menyambung Kabel Pipa Selang Pembuangan Pelat Dasar Lubang Udara Keluar Menyambung Kabel Pipa Selang Pembuangan Pelat Dasar

Pengamanan Listrik

AWAS: Alat ini harus diberi ground dengan benar.

Untuk meminimalkan resiko unit menyetrum, Anda harus selalu memasang kawat ground.

Metode yang disukai

AWAS: Jangan memotong atau melepaskan sambungan ground dari kabel listrik.

AWAS: Menyambung terminal ground pada steker adaptor pada sekrup penutup stopkontak di dinding tidak akan menyediakanground bagi unit ini kecuali jika sekrup itu terbuat dari logam dan tidak diinsulasi, dan stopkontak telah terhubung ke kawat ground untuk rumah.

AWAS: Jika Anda ragu-ragu apakah unit penyejuk ruangan telah diberi ground dengan benar ataukah belum, mintalah petugas listrik yang berpengalaman untuk mengeceknya.

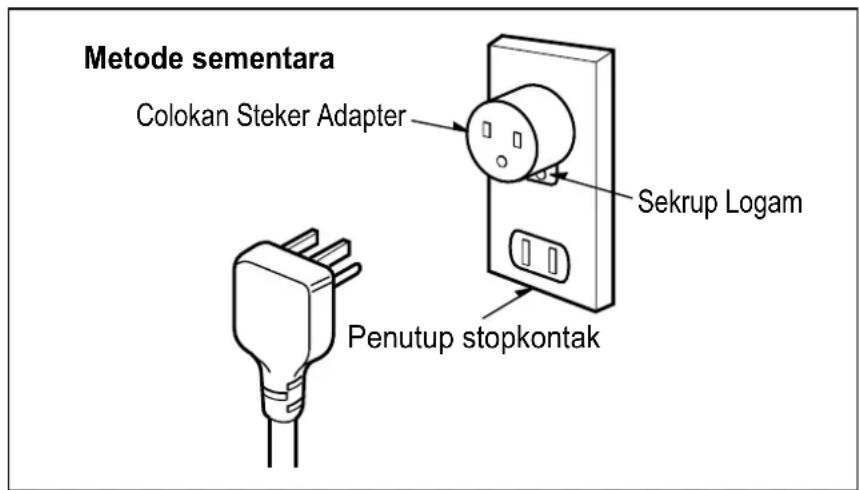

Penggunaan Steker Adapter untuk Sementara

Kami sangat menyarankan untuk tidak menggunakan steker adapter mengingat potensi bahaya yang ditimbulkan. Untuk hubungan sementara, gunakan hanya steker adapter yang terdaftar pada UL, yang tersedia di setiap toko alat listrik setempat. Pastikan bahwa slot besar pada steker adapter sesuai dengan slot besar pada stopkontak untuk sambungan polaritas yang benar. Untuk memutus aliran listrik dari steker adapter, gunakan satu tangan untuk masing-masing steker yang tergabung untuk mencegah rusaknya terminal ground. Hindari seringnya mencopot dan memasang steker karena ini dapat merusak terminal ground.

Metode sementara Colokan Steker Adapter Sekrup Logam Penutup stopkontak

AWAS: Jangan gunakan unit dengan steker yang sudah rusak.

Kami sangat menyarankan untuk tidak menggunakan kabel gulung mengingat potensi bahaya yang ditimbulkan. Untuk kondisi sementara, gunakan hanya kabel gulung 3-kawat dengan ground yang telah terdaftar pada CSA dan UL, dengan rating 15 A, 125 V.

Petunjuk Pengoperasian

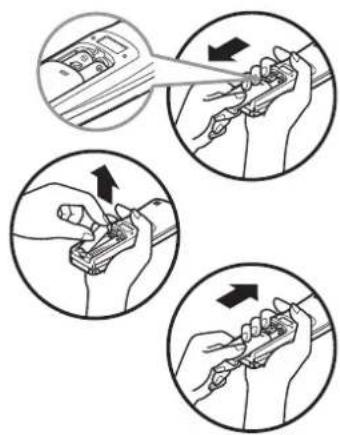

Cara Memasang Baterai

1. Lepaskan penutup baterai dengan menariknya sesuai dengan arah tanda panah.
2. Masukkan baterai baru dan pastikan bahwa kutub (+) dan (telah terpasang dengan benar.
3. Pasang kembali penutup dengan menggeser kembali ke posisinya.

PERHATIAN

Gunakan 2 baterai AAA (1.5 volt). Jangan gunakan baterai isi-ulang.

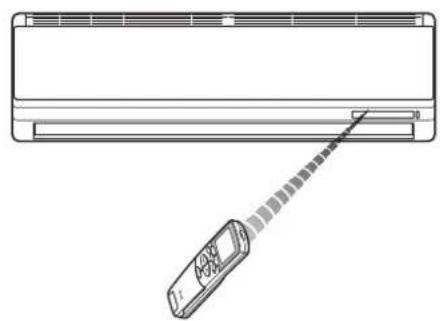

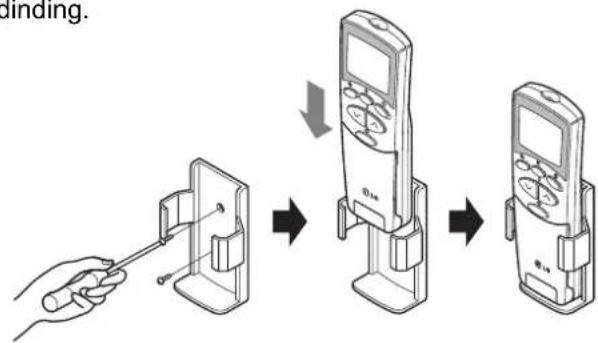

Penyimpanan dan Tips Menggunakan Remote Control

- Remote control dapat diletakkan di wadahnya di dinding.

- Untuk mengoperasikan unit penyejuk ruangan, arahkan remote control ke penerima sinyal.

binding.

Menerima sinyal dari remote control. (Suara penerimaan sinyal: dua 'bip' pendek atau satu 'bip' panjang.)

Lampu penunjuk operasi

OUT DOOR

On/Off : Menyala selama unit beroperasi.

Timer : Menyala selama operasi Timer.

Unit luar ruang : Menyala selama pengoperasian unit luar ruang. Pengoperasian (cooling model saja)

Defrost Mode : Menyala selama Defrost Mode atau Hot Pengoperasian mulai (heat pump model saja)

Unit luar ruang : Menyala selama pengoperasian unit luar ruang. Pengoperasian (cooling model saja)

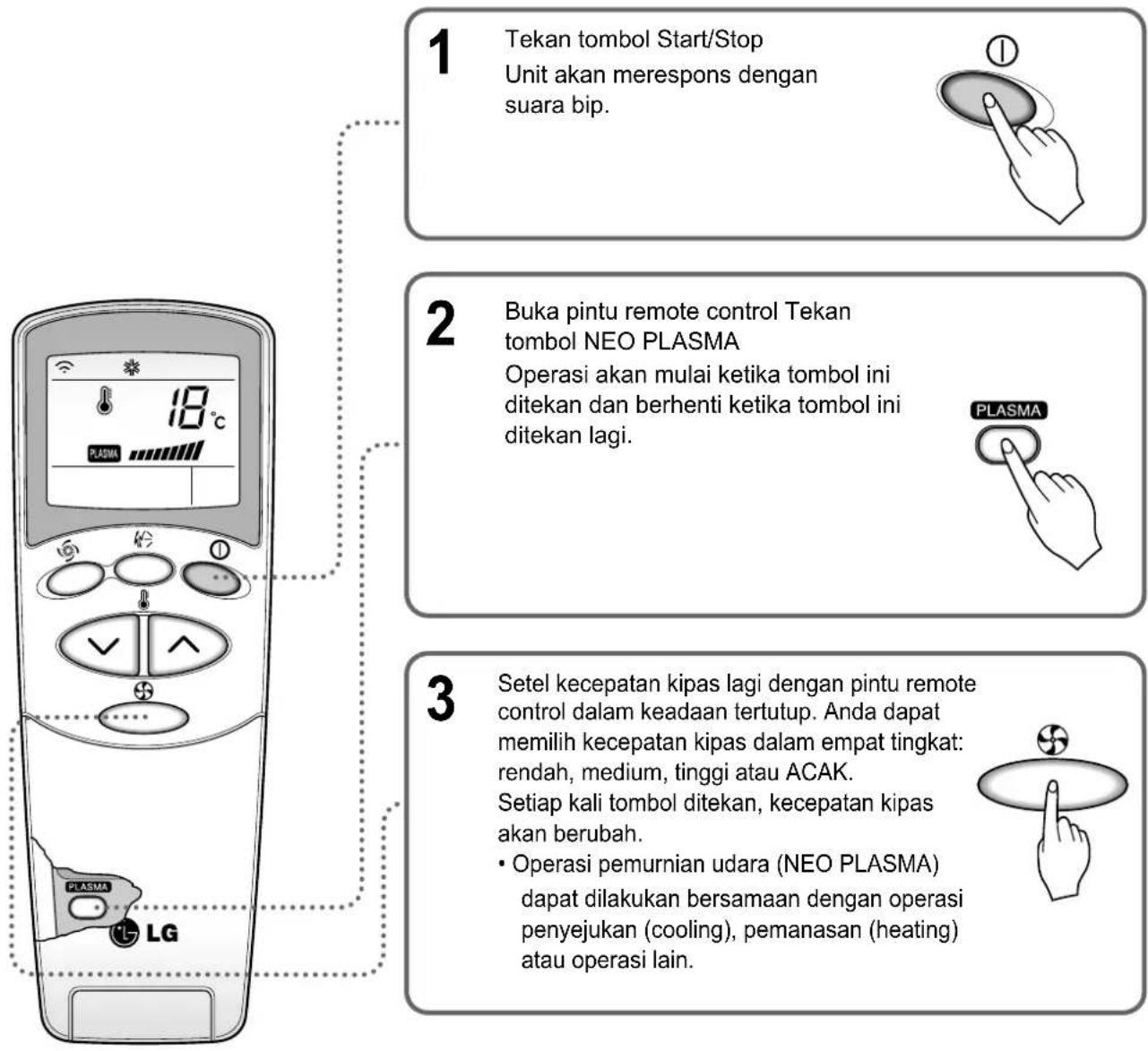

NEO Plasma : Fungsi ini melukiskan mode dinamik dengan menggunakan sistem pencahayaan multipel.

Lampu penunjuk operasi

Indikator operasi	Pendinginan Pemanasan Dehumidifikasi	Mode operasi A.I						Jet (Dingin, Panas)	Operasi uji
		Standar Panas	Terlalu panas		Nyaman Dingin		Terlalu dingin
Bentuk tampilan	Mengutur suhu	A1	-2	-1	0	1	2	Po	Lo

*Operasi Hot Start: Hentikan kipas unit-dalam pada Operasi Pemanasan untuk mencegah keluarnya udara dingin dari unit.

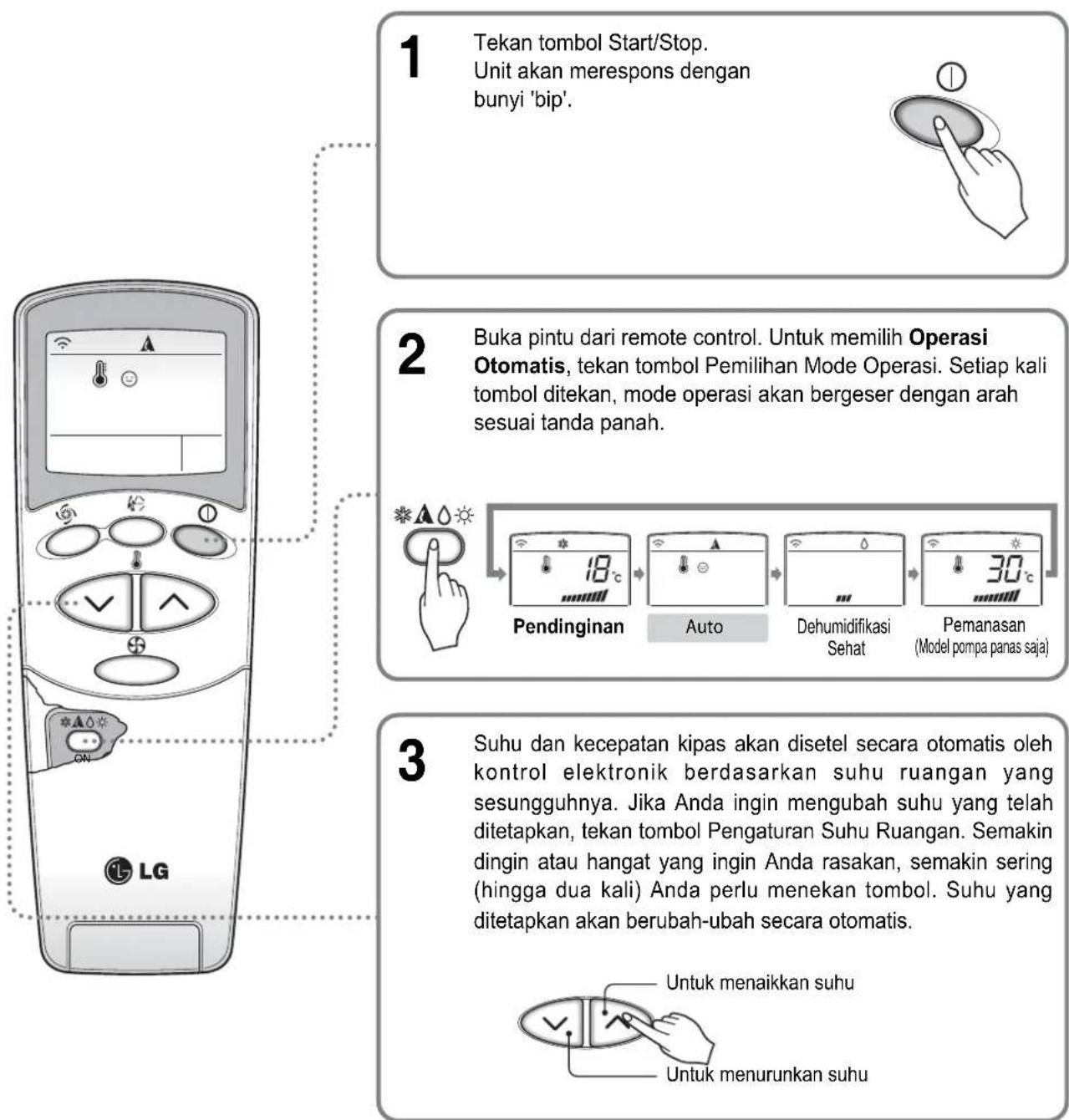

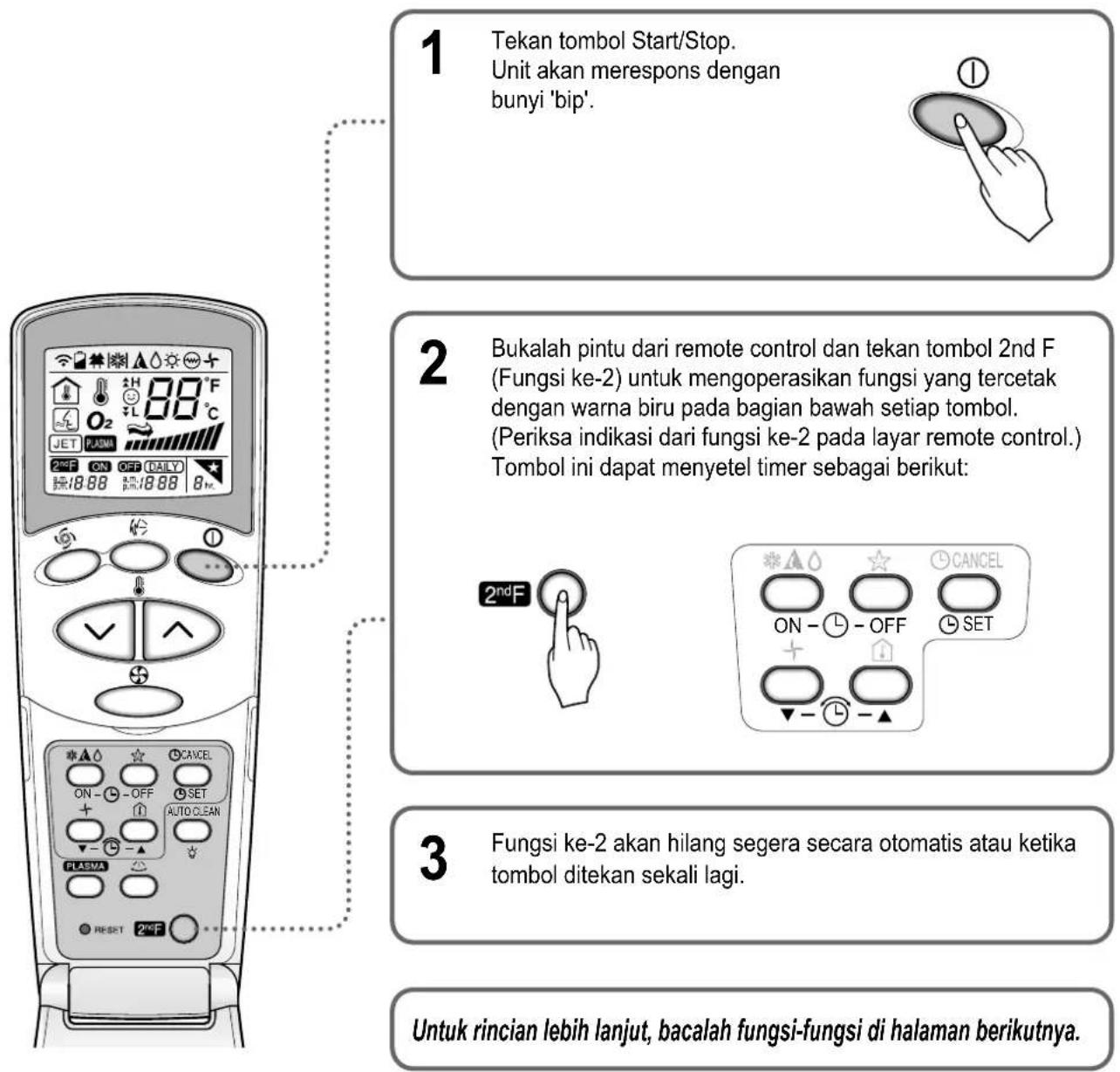

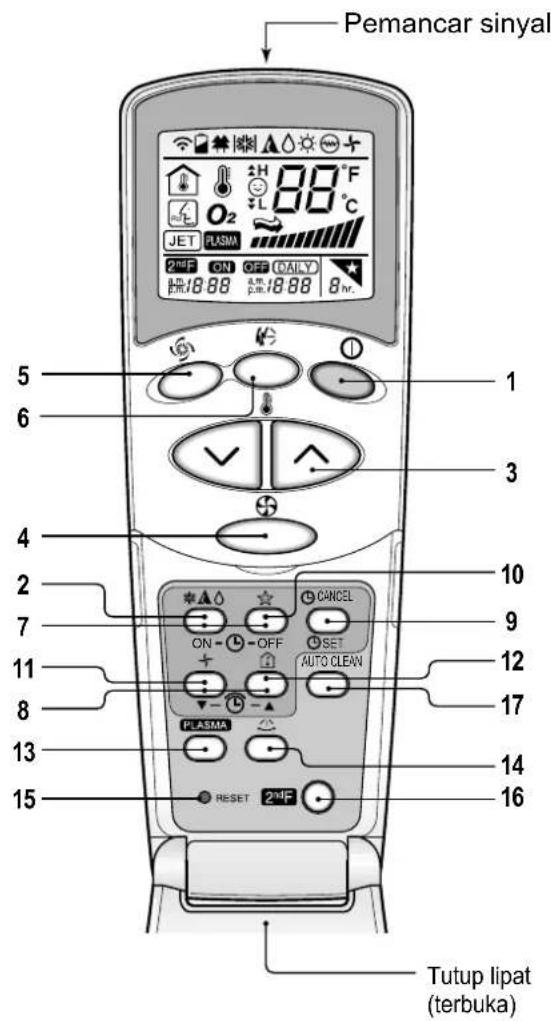

Operasi Remote Control

Kontrol-kontrol akan tampak seperti di bawah ini.

Kontrol-kontrol

Pemancar sinyal 5 6 1 3 4 2 7 10 9 12 8 17 13 14 15 RESET 2HF Tutup lipat (terbuka)

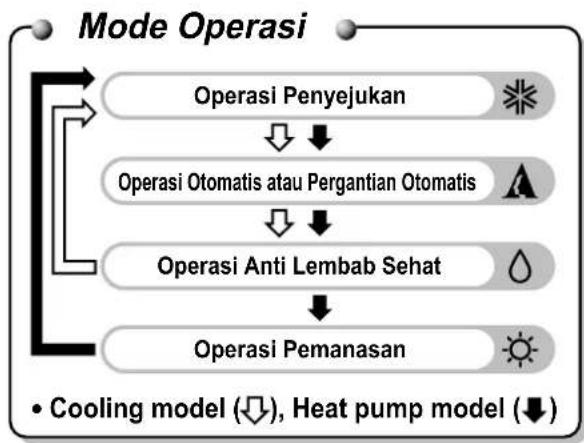

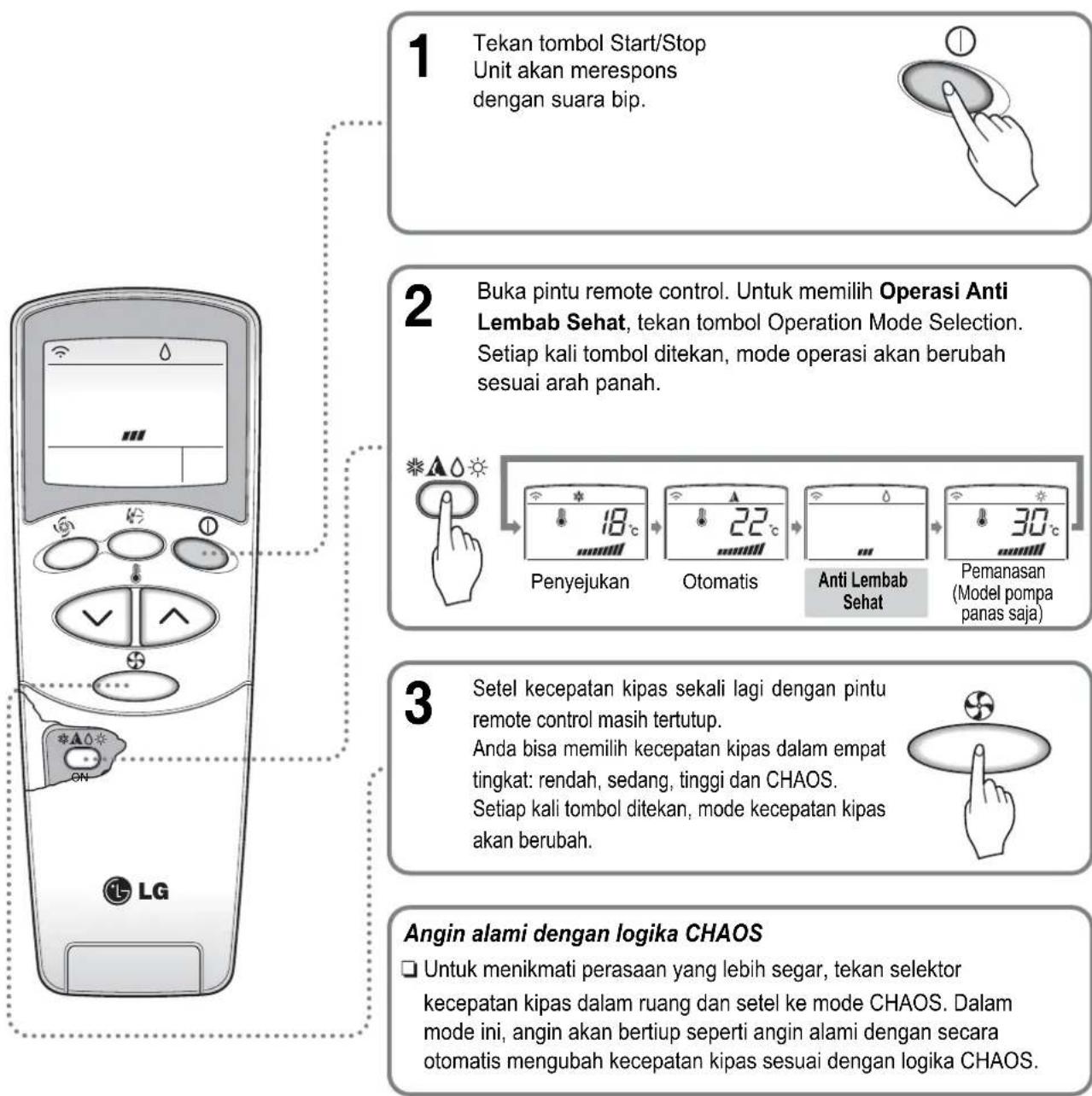

    B --> C["Operasi Anti Lembab Sehat"]
    C --> D["Operasi Pemanasan"]
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333

1. TOMBOL "START/STOP"

Operasi akan mulai bila tombol ini ditekan dan berhenti bila tombol ini ditekan lagi.

1. TOMBOL "OPERATION MODE SELECTION"

Digunakan untuk memilih mode operasi.

1. TOMBOL "ROOM TEMPERATURE SETTING"

Digunakan untuk memilih temperatur ruang

1. "INDOOR FAN SPEED SELECTOR"

Digunakan untuk memilih kecepatan kipas dalam empat tingkat: rendah, sedang, tinggi dan ACAK.

1. "JET COOL"

Digunakan untuk memulai atau menghentikan speed cooling: (speed cooling mengoperasikan kipas dengan kecepatan super tinggi dalam mode penyejukan.)

Digunakan untuk menyetel waktu dimulainya dan dihentikannya pengoperasian. (Lihat halaman 22)

1. TOMBOL "TIME SETTING"

Digunakan untuk menyetel waktu (Lihat halaman 22)

1. TOMBOL "TIMER SET/CANCEL"

Digunakan untuk menyetel timer ketika waktu yang dikehendaki dicapai dan untuk membatalkan operasi Timer. (Lihat halaman 22)

Digunakan untuk mensirkulasikan udara ruangan tanpa penyejukan atau pemanasan. (Lihat halaman 23)

1. TOMBOL "ROOM TEMPERATURE CHECKING"

Digunakan untuk mengecek temperatur ruang

1. NANO PLASMA (opsional)

Digunakan untuk memulai atau menghentikan fungsi pemurnian plasma: (Lihat halaman 20)

1. TOMBOL HORIZONTAL AIRFLOW DIRECTION CONTROL (opsional)

Digunakan untuk menyetel arah aliran udara horizontal seperti yang diinginkan.

1. TOMBOL RESET

Digunakan untuk menyetel ulang waktu

1. TOMBOL 2nd F

Digunakan sebelum menggunakan mode-mode yang dicetak dalam warna biru pada bawah tombol. (Lihat halaman 21)

1. AUTO CLEAN (opsional)

Angin alami dengan logika CHAOS

☐ Untuk mendapatkan suasana yang lebih segar, tekan selektor kecepatan kipas Unit-Dalam dan pilih mode CHAOS. Dengan mode ini, udara akan berembus seperti hembusan udara alami dengan cara mengubah kecepatan kipas secara otomatis ke logika CHAOS.

Operasi Otomatis (model Pendinginan saja)

Selama Operasi Otomatis

☐ Anda tidak dapat mengontrol kecepatan kipas unit-dalam. Kecepatan ini akan ditentukan oleh aturan Fuzzy.
Jika sistem tidak beroperasi sebagaimana yang diinginkan, pindahlah secara manual ke mode lain. Sistem tidak dapat berpindah secara otomatis dari mode pendinginan ke mode pemanasan, atau sebaliknya, dan ini harus dilakukan secara manual.
Selama Operasi Otomatis, penekanan tombol ayunan CHAOS akan membuat bilah horizontal berayun ke atas dan ke bawah secara otomatis.

Operasi Pergantian Otomatis (model pompa panas saja)

Selama Operasi Pergantian Otomatis

AC akan mengubah mode operasinya secara otomatis untuk mempertahankan temperatur dalam ruang. Ketika temperatur ruang ±2°C lebih tinggi daripada seting temperatur, AC akan mempertahankan temperatur ruang dalam kisaran ±2°C terhadap seting temperatur melalui mode pergantian otomatis.

Operasi Anti Lembab Sehat

Selama Operasi Anti Lembab Sehat

Jika Anda memilih mode anti lembab pada tombol pilihan operasi, maka AC akan mulai menjalankan fungsi anti lembab. Fungsi ini secara otomatis akan mengeset temperatur ruang dan volume aliran udara ke kondisi terbaik untuk anti lembab, berdasarkan temperatur ruang terakhir yang dideteksi.
Tetapi dalam hal ini temperatur yang dihasilkan tidak tampak pada remote kontrol dan Anda juga tidak bisa mengontrol temperatur ruang.
Selama fungsi anti lembab sehat ini, volume aliran udara secara otomatis diset menurut algoritma optimalisasi yang merespons status temperatur ruang saat itu, sehingga kondisi ruang terjaga sehat dan nyaman meskipun dalam cuaca yang sangat lembab.

Operasi Pemanasan (Heat pump model saja)

Angin alami dengan logika CHAOS

□Untuk menikmati perasaan yang lebih segar, tekan selektor kecepatan kipas dalam ruang dan setel ke mode CHAOS. Dalam mode ini, angin akan bertiup seperti angin alami dengan secara otomatis mengubah kecepatan kipas sesuai dengan logika CHAOS.

Operasi Jet Cool

PERHATIAN

• Selama fungsi JET COOL sewaktu-waktu AC akan mulai meniupkan udara dingin dengan kecepatan yang sangat tinggi selama 30 menit sehingga temperatur ruang secara otomatis akan menjadi 18°C. Fungsi ini secara khusus digunakan untuk mendinginkan ruangan secara cepat di musim panas. Dalam mode pompa panas atau mode neuro fuzzy, fungsi JET COOL tidak tersedia.
• Untuk kembali dari mode JET COOL ke mode penyejukan normal, tekan tombol pilihan mode operasi, pilihan volume aliran udara, tombol pengatur temperatur atau tombol JET COOL lagi.

Pengoperasian pemurnian NEO PLASMA

Operasi pemurnian udara NEO PLASMA saja

Apabila Anda menekan tombol NEO PLASMA, hanya fungsi pemurnian NEO PLASMA saja yang beroperasi. Maka, kecepatan kipas rendah. Anda dapat memilih kecepatan kipas dalam empat tingkat: rendah, medium, tinggi atau ACAK. Setiap kali tombol ( ) ditekan, kecepatan kipas akan berubah.

Operasi 2nd F

1 Tekan tombol Start/Stop. Unit akan merespons dengan bunyi 'bip'. 2 Bukalah pintu dari remote control dan tekan tombol 2nd F (Fungsi ke-2) untuk mengoperasikan fungsi yang tercetak dengan warna biru pada bagian bawah setiap tombol. (Periksa indikasi dari fungsi ke-2 pada layar remote control.) Tombol ini dapat menyetel timer sebagai berikut: 3 Fungsi ke-2 akan hilang segera secara otomatis atau ketika tombol ditekan sekali lagi. Untuk rincian lebih lanjut, bacalah fungsi-fungsi di halaman berikutnya.

Fitur Tambahan

Mode Sleep

1. Tekan tombol Mode Sleep Otomatis untuk menyetel waktu untuk menghentikan kerja unit secara otomatis.

2. Timer diprogram dengan interval 1-jam dengan menekan tombol Mode Sleep Otomatis 1 kali hingga 7 kali. Mode Sleep tersedia untuk 1 kali hingga 7 kali. Untuk mengubah masa waktu dalam langkah-langkah interval 1 jam, tekan tombol Mode Sleep dengan mengarahkan remote control ke unit.

3. Pastikan LED dari Model Sleep Otomatis menyala. Untuk membatalkan Mode Sleep, tekan tombol Mode Otomatis beberapa kali hingga tanda bintang (☆) menghilang dari layar remote control.

PERHATIAN Mode Sleep akan bekerja pada kecepatan kipas yang rendah (pendinginan) atau kecepatan kipas yang medium (pompa panas saja) untuk mendapatkan suasana tidur yang nyaman.

Pada Mode Sleep: Fungsi Ayunan Chaos tidak bekerja.

Pada mode pendinginan atau mode dehumidifikasi sehat:

Suhu akan secara otomatis meningkat dengan 1°C selama 30 menit berikutnya dan dengan 2°C selama 1 jam untuk mendapatkan suasana tidur yang nyaman.

Menyetel waktu

1. Waktu hanya dapat disetel jika Anda menekan tombol Reset. Setelah mengganti baterai, Anda harus menekan tombol reset untuk menyetel waktu. Tekan tombol Start/Stop.

2. Tekan tombol 2nd F dan periksalah apakah ikon 2nd F telah menyala.

3. Tekan tombol Penyetelan Waktu hingga diperoleh waktu yang diinginkan.

4. Tekan tombol SET Timer.

PERHATIAN Periksa untuk indikator A.M. dan P.M.

1. Pastikan waktu telah disetel dengan benar pada layar remote control.

2. Tekan tombol 2nd F.

3. Tekan tombol Timer ON/OFF untuk menghidupkan atau mematikan Timer.

4. Tekan tombol Penyetelan Waktu hingga diperoleh waktu yang diinginkan.

5. Untuk menyetel waktu yang telah dipilih, tekan tombol Penyetelan Timer sambil mengarahkan remote control ke penerima sinyal.

Membatalkan penyetelan timer

Tekan tombol Batalkan Timer sambil mengarahkan remote control ke penerima sinyal. (Lampu timer pada unit penyejuk ruangan dan pada layar remote control akan mati.)

PERHATIAN

Pilih salah satu dari empat tipe operasi berikut ini.

Kontrol Arah Udara Vertikal

Aliran udara naik/turun (Aliran Udara Vertikal) dapat diatur dengan menggunakan remote control.

1. Tekan tombol Start/Stop untuk mengoperasikan unit AC.
2. Tekan tombol Chaos Swing dan bilah-bilah akan bergerak naik dan turun. Tekan tombol Chaos swing untuk menyetel bilah vertikal pada arah aliran udara yang diinginkan.

PERHATIAN

Apabila Anda menekan tombol CHAOS swing,
arah aliran udara horizontal diubah secara otomatis berdasarkan algoritma CHAOS untuk mendistribusikan udara di dalam ruangan secara merata dan pada saat yang sama untuk membuat tubuh manusia merasa nyaman, seperti sedang menikmati sepoi-sepoi angin alami.
Selalu gunakan remote control untuk mengatur arah aliran udara naik/turun. Mengubah posisi bilah pengatur arah aliran udara vertikal secara manual dapat merusak AC.
Apabila unit AC dimatikan, bilah pengatur arah aliran udara naik/turun akan menutup saluran keluar udara dari unit AC.

Kontrol Arah Aliran Udara Horizontal (Tambahan)

Aliran udara kiri/kanan (Horizontal) dapat diatur dengan menggunakan remote control. Tekan tombol Start/Stop untuk mengoperasikan unit.

Buka pintu remote control. Tekan tombol Start/Stop untuk Airflow Direction (Arah Aliran Udara) dan bilah-bilah akan berayun ke kiri dan ke kanan. Tekan tombol kontrol Arah Aliran Udara Horizontal lagi untuk menyetel bilah horizontal pada arah aliran udara yang diinginkan.

Mensirkulasikan udara ruang tanpa mendinginkan atau menghangatkannya.

1. Tekan tombol Start/Stop sampai unit AC merespons dengan suara bip.
2. Buka pintu remote control. Tekan tombol Air Circulation (Sirkulasi Udara). Tutup pintu remote control. Setelah itu, setiap kali Anda menekan Selektor Kecepatan Kipas Indoor (Indoor Fan Speed Selector), kecepatan kipas diubah dari rendah ke CHAOS (ACAK) dan kembali ke rendah lagi.

Kecepatan Kipas rendah. Kecepatan Kipas menengah. Fan speed is on high.Udara ACAK (CHAOS)

PERHATIAN

Udara ACAK (CHAOS) menghemat konsumsi listrik dan mencegah penyejukan berlebih. Kecepatan kipas secara otomatis diubah dari tinggi ke rendah atau sebaliknya, bergantung pada temperatur lingkungan.

Pembersihan Otomatis (Tambahan)

1. Kapan pun Anda menekan tombol Auto Clean, Fungsi Auto Clean akan dijadwalkan dan batalkan.

2. Fungsi Auto Clean bekerja sebelum dan setelah mode penyejukan dan anti lembab. Untuk keterangan rinci, lihat beberapa poin berikut:

3. Apabila unit AC dinyalakan setelah reservasi (penjadwalan) Auto Clean, maka fungsi Cool Start akan beroperasi dan Kipas luar ruang dinyalakan.

4. Apabila Anda menekan tombol Start/Stop untuk mematikan unit setelah Anda menjadwalkan fungsi Auto Clean, maka AC mensirkulasikan udara ruang dalam mode Auto Clean tanpa operasi Cooling atau Dehimidification. Untuk model Cooling saja, sirkulasi udara seperti ini berlangsung selama 30 menit dan untuk model Heat Pump selama 16 menit.

5. Apabila Anda menekan tombol Auto Clean lagi pada saat unit AC bekerja, maka fungsi Auto Clean akan dibatalkan.

PERHATIAN

During Auto Clean function, moistures left in indoor units after Cooling Operation or Healthy Operation atau Healthy
☐ Dehumidification Operation dapat dihilangkan.
Selama fungsi Auto Clean, hanya tombol Start/Stop, tombol Plasma dan tombol Auto Clean yang dapat digunakan.

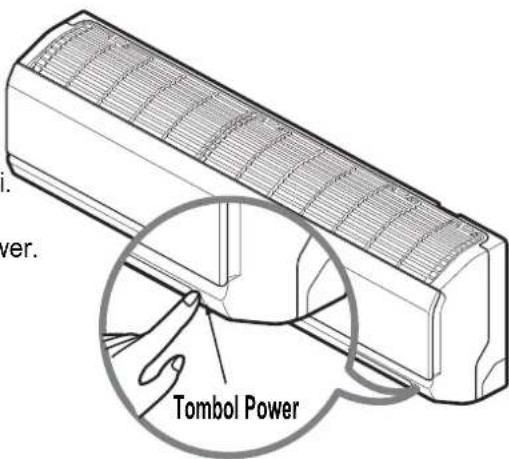

Operasi Paksa

Prosedur pengoperasian unit jika remote control tidak dapat dipakai. Operasi unit akan dimulai jika tombol Power ditekan.

Jika Anda ingin menghentikan operasi, tekan sekali lagi tombol Power.

Selama OPERASI PENGUJIAN, unit akan bekerja pada mode pendinginan pada kecepatan kipas yang tinggi, tanpa mempedulikan suhu ruangan, dan ini akan di-reset setelah 18 menit.

Selama operasi pengujian, jika sinyal remote control diterima, maka unit akan beroperasi sesuai dengan yang ditetapkan pada remote control.

Jika Anda ingin menggunakan operasi ini, tekan tombol ON/OFF selama 3!5 detik, dan akan terdengar suara 'bip' satu kali.

Jika Anda ingin menghentikan operasi, tekan sekali lagi tombol ini.

Restart otomatis

Dalam hal listrik menyala lagi setelah mati, Operasi Restart Otomatis akan berfungsi menjalankan prosedur secara otomatis ke kondisi operasi yang terakhir.

Jadi tidak diperlukan lagi aktivasi fungsi dengan menekan tombol mana pun.

Pada mode awal, kipas akan bekerja pada kecepatan rendah dan kompresor bekerja 2.5 hingga 3 menit kemudian.

Begitu kompresor bekerja, kecepatan kipas akan kembali ke mode penyetelan sebelumnya.

Informasi penting

Kecepatan kipas dan kapasitas pendinginan.

Kapasitas pendinginan yang ditunjukkan pada spesifikasi merupakan nilai di mana kecepatan kipas disetel ke tinggi, sedagkan kapasitas akan menurun pada kecepatan kipas lambat atau medium.

Kecepatan kipas yang tinggi disarankan jika Anda ingin mendinginkan ruangan dengan cepat.

Kecepatan iggnit

PERHATIAN

Fungsi restart otomatis telah diaktifkan sebagai default pabrik.

Namun pengguna dapat menyetelnya dengan mengikuti petunjuk berikut ini.

Menonaktifkan fungsi

- Tekan tombol ON/OFF selama 6 detik, dan akan terdengar 'bip 2 kali, dan lampu indikator (1) akan berkedip 4 kali.

Mengaktifkan fungsi

- Tekan tombol ON/OFF selama 6 detik, dan akan terdengar 'bip 2 kali, dan lampu indikator (1) akan menyala terang 4 kali.

Pemeliharaan dan Perbaikan

PERHATIAN

Sebelum melakukan kegiatan pemeliharaan apa pun, matikan dahulu sumber listrik utama sistem.

Unit-Dalam

Kisi-kisi, Kotak, dan Remote Control

Matikan sistem sebelum membersihkan unit. Untuk membersihkan, usaplah dengan kain kering yang lembut. Jangan gunakan obat pemutih atau ampelas.

PERHATIAN

Aliran listrik harus dimatikan sebelum membersihkan unit-dalam.

Filter Udara

Filter udara di belakang kisi-kisi depan harus dicek dan dibersihkan setiap 2 minggu sekali atau lebih jika diperlukan.

1. Tarik kedua sisi unit dan lepaskan panel depan.
2. Tarik tab filter sedikit ke depan untuk melepaskan filter.
3. Bersihkan filter dengan penyedot debu atau air sabun yang hangat.

- Jika debu sudah mengerak, bersihkan dengan larutan deterjen dengan air hangat.

- Jika digunakan air panas (40°C atau lebih), filter bisa berubah bentuk.

1. Setelah membersihkan dengan air, keringkan di tempat yang teduh.

2. Pasang kembali filter udara.

Ventilasi udara masuk Bilah vertical Ventilasi udara keluar Bilah horizontal Filters Udara (Di belakang panel depan)

Filter NEO PLASMA yang berada di belakang filter udara harus diperiksa dan dibersihkan setiap 3 bulan sekali atau lebih sering lagi, jika diperlukan.

1. Setelah melepaskan filter udara, tarik sedikit untuk melepaskan filter NEO PLASMA.
2. Bersihkan filter NEO PLASMA dengan penyedot debu. Jika filter sangat kotor, cucilah dengan air.
3. Perlu diperhatikan adanya kabel-kabel listrik.
4. Pasang kembali filter NEO PLASMA ke posisi semula.

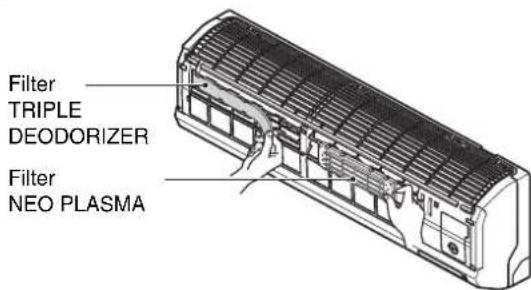

Filter TRIPLE DEODORIZER (Opsional)

1. Setelah melepaskan filter udara, tarik sedikit untuk melepaskan filter TRIPLE DEODORIZER.
2. Keringkan di bawah cahaya matahari selama dua jam.
3. Pasang kembali filter TRIPLE DEODORIZER ke posisi semula.

Filter TRIPLE DEODORIZER Filter NEO PLASMA

PERHATIAN

Jangan menyentuh Filter NEO PLASMA dalam 10 detik setelah pembukaan kisi-kisi udara masuk, karena mungkin masih mengandung aliran listrik. Jangan gunakan bahan-bahan berikut:

• Air yang lebih panas dari 40°C Ini dapat menyebabkan filter berubah bentuk atau pudar warnanya.
• Bahan mudah menguap Ini dapat merusak permukaan unit.

Benzene Hydride Gasoline

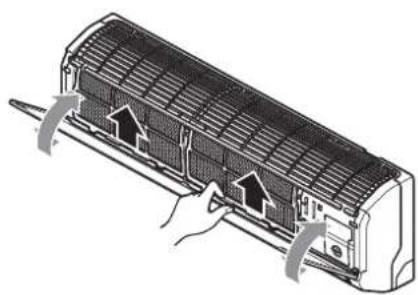

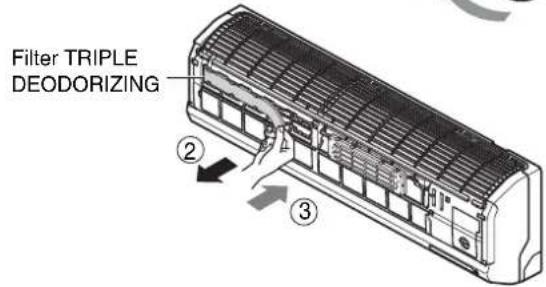

Penggantian filter pemurnian (Opsional)

Masa pemakaian yang disarankan : Sekitar 2 tahun

1. Lepaskan panel depan dan filter udara.
2. Lepaskan filter pemurnian udara.
3. Masukkan filter pemurnian udara yang baru.
4. Pasang kembali filter udara dan tutup panel depan.

Filter UDARA.

Filter TRIPLE DEODORIZING ② ③

Koil pentransfer panas dan lubang panel unit luar ruang harus diperiksa secara teratur. Apabila unit tersumbat lumpur atau jelaga, pentransfer dan lubang panel dapat dibersihkan secara profesional dengan uap. (belakang)

PERHATIAN

Koil yang kotor atau tersumbat akan menurunkan efisiensi pengoperasian sistem dan menyebabkan biaya pengoperasian lebih tinggi.

(samping) Lubang Masuk Udara (belakang) Lubang keluar Udara Pipa Selang pengurasan

(samping) Lubang Masuk Udara Lubang keluar Udara (belakang) Pipa Selang pengurasan

(samping) Lubang Masuk Udara (belakang) Lubang keluar Udara Pipa Selang pengurasan

Masalah yang Umum Dijumpai dan Pemecahannya

Sebelum memanggil petugas servis

Jika Anda menjumpai masalah pada unit penyejuk ruangan, bacalah dahulu informasi di bawah ini untuk mencoba memecahkan masalah. Jika Anda tidak menemukan jalan pemecahan, matikan unit dan hubungi dealer.

Unit penyejuk ruangan tidak bekerja

1. Lihatlah apakah steker untuk unit penyejuk ruangan telah benar-benar masuk ke stopkontak.
2. Periksalah sekering atau pemutus sirkuit.
3. Periksalah apakah voltase terlalu tinggi atau terlalu rendah.

Udara tidak terasa cukup dinginnya pada penyetelan pendinginan

1. Pastikan bahwa suhu telah disetel dengan benar.
2. Periksalah apakah filter udara tersumbat oleh kotoran. Jika ya, lepaskan filter.
3. Pastikan bahwa udara yang mengalir dari luar tidak terhalang dan ada jarak sekitar 50 cm antara bagian belakang unit dan dinding yang ada di belakangnya.
4. Tutuplah semua pintu dan jendela dan periksalah apakah ada sumber panas di dalam ruangan.

Sebelum memanggil petugas servis, bacalah daftar masalah umum dan upaya pemecahannya.

Unit penyejuk ruangan akan bekerja normal jika:

• Anda mendengar suara mendengung. Ini disebabkan oleh air yang diambil oleh kipas pada musim hujan atau pada kondisi sangat lembab. Fitur ini dirancang untuk membantu menghilangkan kelembaban di udara dan meningkatkan efisiensi pendinginan.
• Anda mendengar termostat berbunyi 'klik'. Ini disebabkan oleh siklus kompresor yang bekerja dan berhenti.
• Anda melihat air menetes dari bagian belakang unit. Air mungkin terkumpul di baki di dasar unit ketika kondisinya sangat lembab atau di musim hujan. Air mungkin meluap dan menetes dari bagian belakang unit.
• Anda mendengar kipas berputar ketika kompresor tidak berbunyi. Ini normal.

Pemecahan Masalah

Unit penyejuk ruangan akan bekerja tidak normal jika:

Masalah		What To DoPossible Cau
Unit penyejuk ruangan tidak bekerja	■ Unit tidak mendapat aliran listrik.	•Pastikan steker dari unit penyejuk ruangan telah terpasang dengan benar pada stopkontak.
	■ Sekering putus atau pemutus sirkuit	•periksa sekering rumah dan ganti sekering, atau periksa kotak MCB dan pulihkan aliran listriknya.
	■ Listrik mati.	•Jika listrik mati, setel kontrol mode ke Off.Jika listrik sudah menyala kembali, tunggu 3 menit untuk me-restart unit penyejuk ruangan untuk mencegah kompresor mengalami kelebihan beban.
Unit penyejuk ruangan tidak sedingin yang diharapkan	■ Aliran udara terhalangi.	•Pastikan tidak ada tirai, kerai, atau perabotanyang menghalangi jalan udara di muka unit.
	■ Filter udaranya kotor.	•Bersihkan filter sekurang-kurangnya setiap 2 minggu sekali. Bacalah bagian 'Perawatan dan Pemeliharaan'.
	■ Ruangan terlalu panas.	•Jika unit penyejuk ruangan untuk pertama kalinya dinyalakan, Anda memerlukan beberapa waktu untuk memperoleh ruangan yang dingin.
	■ Udara dingin lolos keluar ruangan.	• Periksalah lubang pemanas ruangan dan lubang lepasnya udara dingin.
	■ Koil pendingin tertutup es beku.	• Bacalah bagian 'Unit Penyejuk Ruanga Mengalami Pembekuan' di bawah ini.

* Anda dapat melihat di program Energy Star pada www.energystar.gov.

LG
