PANDUAN PENGGUNA APNQ24GS1A4 LG

PANDUAN BAGI PENGGUNA

PENDINGIN RUANGAN

Bacalah panduan ini dengan saksama sebelum mengoperasikan unit, dan simpanlah untuk rujukan di kemudian hari.

Berdiri

APNQ24GS1A4 APNQ36GR5A4 APNQ48GT3E4

TIPS UNTUK MENGHEMAT LISTRIK

Berikut beberapa tips yang akan menghemat daya saat menggunakan AC. Anda dapat menggunakan AC dengan mengikuti petunjuk di bawah ini supaya lebih efisien:

• Jangan mendinginkan ruangan secara berlebihan. Ini dapat membahayakan kesehatan dan boros listrik.
• Halangi sinar matahari dengan tirai atau gorden ketika Anda mengoperasikan AC.
• Tutup pintu dan jendela dengan rapat ketika Anda mengoperasikan AC.
• Setel arah aliran udara secara vertikal atau horizontal untuk mensirkulasi udara dalam ruangan.
• Tambah kecepatan kipas untuk mendinginkan udara dalam-ruangan dengan cepat dalam waktu singkat.
• Bersihkan filter udara setiap 2 minggu. Debu dan kotoran yang terkumpul di dalam filter dapat menyumbat aliran udara atau melemahkan fungsi pendinginan/ Pengatur kelembapan.

Untuk data Anda

Staples tanda terima ke halaman ini apabila suatu saat Anda memerlukan bukti tanggal pembelian atau jika ada masalah dengan garansi. Tulis nomor model dan nomor seri di sini:

Nomor model :

Nomor seri :

Anda dapat menemukan keduanya di label di setiap sisi dari unit.

Nama dealer :

Tanggal pembelian :

PETUNJUK KESELAMATAN PENTING

BACA SEMUA PETUNJUK SEBELUM MENGGUNAKAN PERANGKAT.

Selalu patuhi tindakan pencegahan berikut ini untuk menghindari situasi berbahaya dan memastikan produk Anda bekerja dengan baik

PERINGATAN

Mengabaikan arahan dapat mengakibatkan cedera serius atau kematian

HATI-HATI

Mengabaikan arahan dapat mengakibatkan cedera ringan atau kerusakan pada produk

PERINGATAN

• Pemasangan atau perbaikan yang dilakukan oleh orang yang tidak berpengalaman dapat menimbulkan bahaya bagi diri Anda dan orang lain.
• Informasi yang dimuat di dalam panduan ini dimaksudkan untuk digunakan oleh teknisi servis yang berpengalaman dan sudah akrab dengan prosedur keselamatan dan orang tersebut juga harus dilengkapi dengan alat yang tepat dan instrumen tes.
• Kurang teliti dalam membaca dan mengikuti semua petunjuk di dalam panduan ini dapat menyebabkan kerusakan perlengkapan, kerusakan properti, cedera badan atau kematian.

Pemasangan

• Jangan memasang sendiri saluran melalui pembongkaran atau perbaikan produk. - Produk ini tidak dapat dipasang saluran.
• Jangan menggunakan sekering yang rusak atau di dengan rating rendah. Gunakan perangkat ini dengan sirkuit yang khusus.

- Berisiko kebakaran atau kejutan listrik.

- Untuk pekerjaan listrik, hubungi dealer, penjual, tukang listrik berpengalaman, atau Pusat Servis Resmi. - Jangan membongkar atau memperbaiki produk. Berisiko kebakaran atau kejutan listrik.

- Selalu pasang arde ke produk. - Berisiko kebakaran atau kejutan listrik.

- Pasang panel dan penutup kotak kontrol dengan kencang. - Berisiko kebakaran atau kejutan listrik.

- Selalu pasang sirkuit dan sekering yang khusus. - Pemasangan produk atau kabel yang kurang baik dapat menyebabkan kebakaran atau kejutan listrik.

- Gunakan sekering dengan rating yang sesuai. - Berisiko kebakaran atau kejutan listrik.

- Jangan mengganti atau memanjangkan kabel listrik. - Berisiko kebakaran atau kejutan listrik.

- Jangan memasang, melepas, atau memasang kembali unit sendiri (pelanggan). - Ada risiko kebakaran, sengatan listrik, ledakan, atau cedera.

- Jangan biarkan AC bekerja dalam waktu lama jika tingkat kelembapan sangat tinggi dan jika pintu atau jendela dalam keadaan terbuka. - Kelembapan dapat menghasilkan embun dan membasahi atau merusak perabotan.

• Hati-hati saat membuka kemasan dan memasang produk.
• Tepi yang tajam dapat menyebabkan cedera. Berhati-hatilah dengan bagian tepi casing serta sirip-sirip kondensor dan evaporator.
• Untuk pemasangan, selalu hubungi dealer atau Pusat Servis Resmi. - Berisiko kebakaran, kejutan listrik, meledak, atau cedera.
• Jangan memasang produk pada penyangga yang rusak.

• Tindakan ini dapat menyebabkan cedera, kecelakaan, atau kerusakan produk.

• Pastikan area pemasangan tidak rusak karena termakan usia.

• Jika bagian bawah roboh, AC dapat jatuh sehingga menyebabkan kerusakan alat, kerusakan produk, dan luka badan.
• Gunakan pompa vakum atau gas mulia (nitrogen) saat melakukan uji kebocoran atau pembuangan udara. Jangan gunakan udara berkompresi atau Oksigen dan jangan gunakan gas yang mudah terbakar. Jika tidak, dapat menyebabkan kebakaran atau ledakan.
• Berisiko menyebabkan kematian, cedera, kebakaran, atau ledakan.
• Jangan menyalakan sekering atau daya dalam kondisi panel depan, kabinet, penutup atas, penutup kotak kontrol dilepas atau terbuka. Jika tidak, dapat menyebabkan kebakaran, kejutan listrik, ledakan atau kematian.

Pengoperasian

- Berhati-hatilah jangan sampai kabel listrik tertarik atau rusak selama pengoperasian.

- Berisiko kebakaran atau kejutan listrik.

- Jangan menempatkan apa pun di atas kabel listrik.

- Berisiko kebakaran atau kejutan listrik.

- Jangan menyentuh (mengoperasikan) produk dengan tangan basah.

- Berisiko kebakaran atau kejutan listrik.

- Jangan menempatkan pemanas atau perangkat lain di dekat kabel listrik.

• Jangan sampai air mengenai bagian listrik.

- Berisiko kebakaran, kerusakan produk, atau kejutan listrik.

- Jangan menyimpan atau menggunakan gas atau bahan yang mudah terbakar di dekat produk.

- Berisiko kebakaran atau kerusakan produk.

- Jangan menggunakan produk di tempat yang tertutup rapat dalam waktu yang lama.

- Dapat terjadi kekurangan oksigen.

- Jika terjadi kebocoran gas yang mudah terbakar, matikan aliran gas dan buka jendela untuk ventilasi sebelum menghidupkan produk. Jangan menggunakan telepon atau menggunakan sakelar untuk menghidupkan atau mematikan unit.

- Jika muncul suara, bau atau asap dari produk, matikan sekering atau putus sambungan kabel listrik.

- Hentikan pengoperasian dan tutup jendela saat terjadi badai atau topan. Bila memungkinkan, lepas produk dari jendela sebelum topan datang.

- Berisiko kerusakan properti, kerusakan produk, atau kejutan listrik.

- Jangan buka kisi-kisi lubang udara masuk selama pengoperasian. (Jika unit dilengkapi filter elektrostatis, jangan sentuh bagian tersebut.)

- Terdapat risiko cedera badan, kejutan listrik, atau kerusakan produk.

- Jika produk terendam (kebanjiran atau tenggelam), hubungi pusat servis resmi.

- Berisiko kebakaran atau kejutan listrik.

- Berhati-hatilah jangan sampai air masuk ke dalam produk.

- Berisiko kebakaran, kejutan listrik atau kerusakan produk.

- Berikan ventilasi ke produk sepanjang waktu ketika dioperasikan di tempat yang sama dengan kompor dll.

- Matikan aliran listrik saat membersihkan atau memelihara produk.

- Bila produk tidak digunakan untuk waktu yang lama atau produk akan digunakan untuk pertama kalinya setelah menjalankan tes, nyalakan saklar daya utama 6 jam sebelumnya.

- Hati-hati dan pastikan tidak ada seorang pun yang menginjak atau jatuh menimpa unit luar-ruangan.

- Ini dapat menyebabkan cedera badan dan kerusakan mesin.

HATI-HATI

Pemasangan

- Selalu periksa kebocoran gas (refrigeran) setelah pemasangan atau perbaikan produk.

- Kadar refrigeran yang rendah dapat merusak produk.

- Pasang pipa pembuangan untuk memastikan bahwa air telah disalurkan dengan benar.

- Sambungan yang buruk dapat menyebabkan kebocoran air.

- Usahakan produk tetap rata saat dipasang. Untuk menghindari getaran atau kebocoran air.

- Jangan memasang produk di tempat di mana derau atau udara panas dari unit luar-ruangan dapat mengganggu lingkungan sekitar.

- Hal ini dapat menjadi masalah bagi tetangga Anda.

- Mintalah dua orang atau lebih untuk mengangkat dan memindahkan produk. Hindari cedera fisik.

- Jangan memasang produk jika ada kemungkinan terpapar ke angin laut (hembusan garam) secara langsung.

- Produk dapat mengalami korosi. Korosi, terutama pada sirip kondensor dan evaporator, dapat menyebabkan malfungsi produk atau pengoperasian yang tidak efisien.

- Jika ada orang lain selain Profesional berlisensi yang memasang, memperbaiki atau mengubah Produk Pendingin Ruangan LG Electronics, garansi akan dibatalkan.

- Semua biaya terkait perbaikan menjadi tanggung jawab penuh pemilik.

- Jangan pasang unit ini di lingkungan yang berpotensi ledakan.

Pengoperasian

- Jangan memaparkan kulit secara langsung ke udara dingin dalam jangka waktu lama. (Jangan duduk di depan aliran angin.)

- Ini dapat mengganggu kesehatan Anda.

- Jangan menggunakan produk untuk tujuan tertentu, seperti mengawetkan makanan, karya seni, dll. Ini adalah AC konsumen, bukan sistem pendingin presisi.

- Berisiko kerusakan atau kehilangan properti.

- Jangan menghalangi aliran udara masuk atau keluar.

- Hal ini dapat menyebabkan kerusakan produk.

- Gunakan kain lembut untuk membersihkan. Jangan gunakan deterjen keras, pelarut, dll.

- Terdapat risiko kebakaran, kejutan listrik, atau kerusakan bagian produk yang terbuat dari plastik.

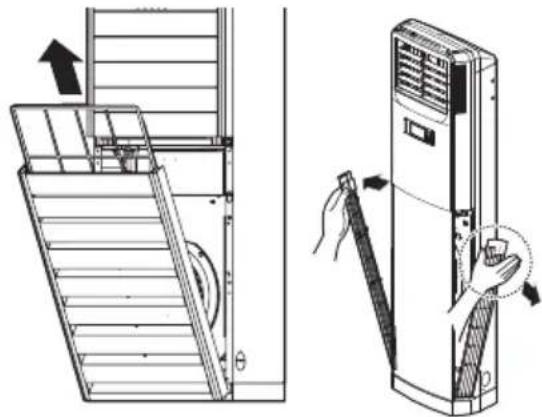

- Jangan menyentuh bagian produk yang terbuat dari logam saat melepas filter udara.

- Bagian tersebut sangat tajam! Terdapat risiko cedera badan.

- Jangan menginjak atau meletakkan apa pun di atas produk. (unit luar-ruangan)

- Terdapat risiko cedera badan dan kerusakan produk.

- Selalu pasang filter dengan kencang. Bersihkan filter setiap dua minggu, atau lebih sering bila perlu.

- Filter yang kotor dapat mengurangi efisiensi AC dan dapat menyebabkan AC tidak bekerja atau rusak.

- Jangan memasukkan tangan atau benda lain ke dalam lubang udara masuk atau keluar ketika produk sedang bekerja.

- Ada benda tajam bergerak yang dapat menimbulkan luka.

• Jangan meminum air yang keluar dari produk.

- Air ini tidak sehat dan dapat menyebabkan sakit yang serius.

- Gunakan bangku atau tangga yang kokoh saat membersihkan atau memelihara produk. Berhati-hatilah dan hindari jangan sampai terjadi cedera badan.

- Gantilah semua baterai di remote control dengan yang baru dengan tipe yang sama. Jangan mencampur baterai lama dan baru atau baterai dari tipe yang berbeda.

- Jangan mengisi ulang atau membongkar baterai. Jangan melempar baterai ke nyala api. Baterai dapat terbakar atau meledak.

- Apabila cairan dari baterai mengenai kulit atau pakaian, cucilah dengan air bersih. Jangan gunakan remote apabila baterai bocor.

- Bahan kimia di dalam baterai dapat menimbulkan sensasi terbakar atau menyebabkan bahaya kesehatan lainnya.

- Jika Anda menelan cairan dari baterai, sikat gigi Anda dan kunjungi dokter. Jangan gunakan remote apabila baterai bocor.

- Bahan kimia di dalam baterai dapat menimbulkan sensasi terbakar atau menyebabkan bahaya kesehatan lainnya.

- Perangkat ini tidak dimaksudkan untuk digunakan oleh orang-orang (termasuk anak-anak) yang menderita cacat tubuh, cacat indera, cacat mental, atau orang yang kurang atau tidak memiliki pengalaman dan pengetahuan, kecuali apabila mereka diawasi atau diberi petunjuk penggunaan oleh orang yang bertanggung jawab atas keselamatan mereka.

- Anak-anak harus diawasi guna memastikan mereka tidak bermain dengan alat.

DAFTAR ISI

2 TIPS UNTUK MENGHEMAT LISTRIK

3 PETUNJUK KESELAMATAN PENTING

7 SEBELUM MENGGUNAKAN

7 Persiapan pengoperasian

7 Penggunaan

7 Pembersihan dan pemeliharaan

7 Layanan

8 PENGENALAN PRODUK

8 Nama komponen

9 Kontrol dan indikator unit dalam-ruangan

10 Remote control nirkabel

12 Persiapan remote control

13 PETUNJUK PENGOPERASIAN

13 Mode Pendinginan

13 Pengaturan Aliran Udara

13 Pengaturan Kecepatan Kipas

13 Mode Pengoperasian Otomatis

19 Tips Pemecahan Masalah! Menghemat waktu dan uang!

19 Segera hubungi petugas servis dalam situasi berikut ini

SEBELUM MENGGUNAKAN

Persiapan pengoperasian

• Hubungi spesialis pemasangan untuk memasang unit.
• Gunakan sirkuit khusus.

Penggunaan

• Terpapar aliran udara langsung dalam waktu yang lama dapat membahayakan kesehatan. Jangan memaparkan manusia, hewan peliharaan, atau tanaman kepada aliran udara langsung dalam waktu lama.
• Karena ada kemungkinan kekurangan oksigen, berikan ventilasi ruangan ketika unit dijalankan bersama dengan kompor atau alat pemanas lainnya.
• Jangan gunakan AC ini untuk tujuan khusus yang tidak seharusnya (misalnya, menjadikannya alat pengawet barang, makanan, hewan piaraan, tanaman, atau benda seni). Penggunaan semacam itu dapat merusak item.

Pembersihan dan pemeliharaan

• Jangan menyentuh bagian produk yang terbuat dari logam saat melepas filter. Dapat terjadi cedera ketika memegang tepi logam yang tajam.
• Jangan gunakan air untuk membersihkan bagian dalam AC. Paparan ke air dapat merusak insulasi, yang selanjutnya berakibat pada sengatan listrik.
• Saat membersihkan unit, pertama-tama pastikan bahwa aliran listrik telah diputus dan sekering sudah mati. Kipas berputar dengan kecepatan tinggi saat beroperasi. Ada kemungkinan terjadi cedera apabila listrik tiba-tiba menyala saat membersihkan bagian dalam unit.

Layanan

Untuk reparasi dan perawatan, hubungi dealer servis resmi.

PENGENALAN PRODUK

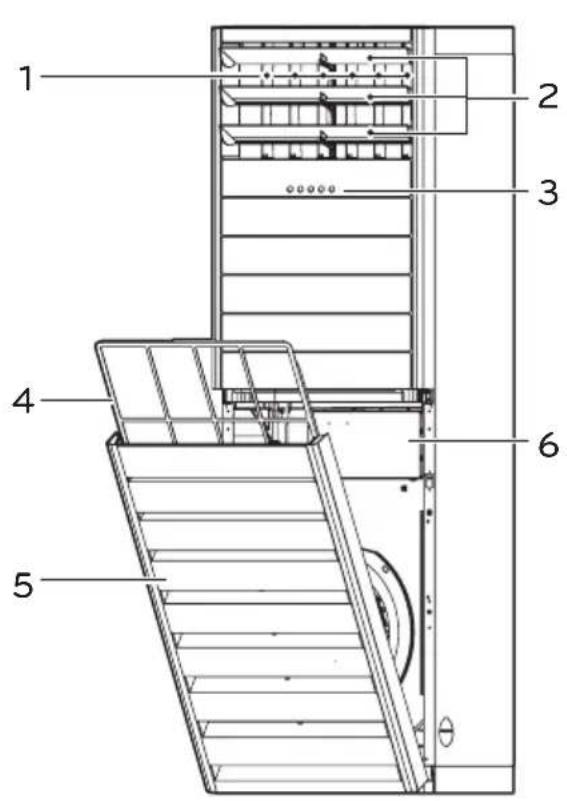

Nama komponen

Unit dalam-ruangan

1 Bilah Aliran Udara Kiri / Kanan
2 Bilah Aliran Udara Atas / Bawah
3 Panel Layar
4 Filter udara
5 Lubang Udara Masuk
6 Kotak Kontrol

1 2 3 4 5 6

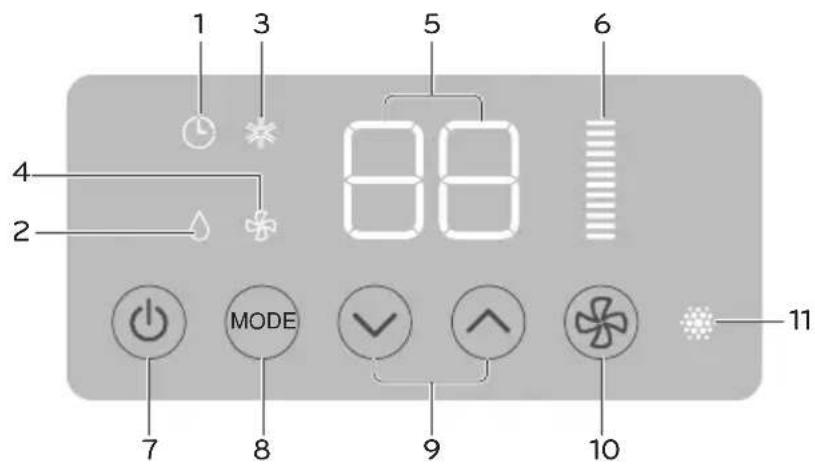

Kontrol dan indikator unit dalam-ruangan

< Tipe A >

1 3 5 6 4 2 88 MODE 7 8 9 10 11

1. Timer
2. Lampu pengoperasian dehumidifikasi
3. Lampu pengoperasian pendinginan
4. Lampu pengoperasian mode kipas
5. Layar suhu ruangan / Suhu tetapan

6. Lampu kecepatan kipas dalam-ruangan

7. Tombol HIDUP/MATI

8. Tombol pemilihan mode pengoperasian
9. Tombol pengaturan suhu ruangan
10. Tombol kecepatan kipas dalam-ruangan
11. Penerima sinyal

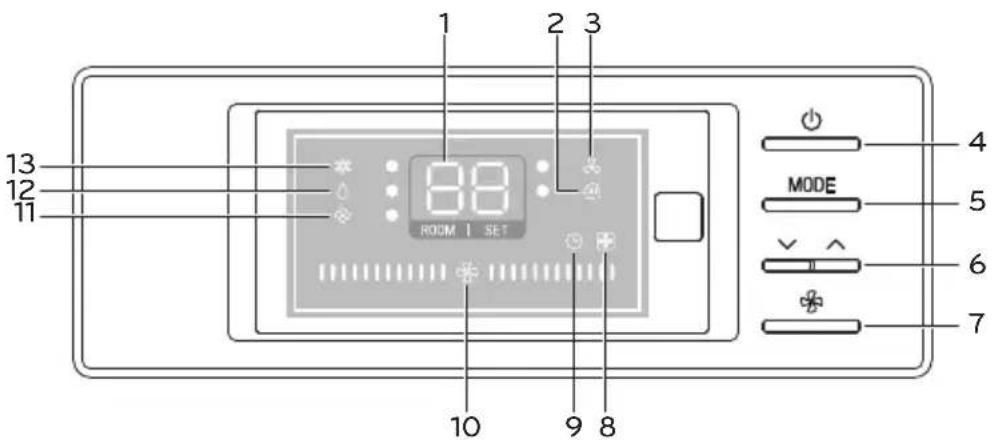

1 2 3 13 12 11 88 ROOM 1 SET 10 9 8 MODE 4 5 6 7

1. Layar suhu ruangan / Suhu tetapan
2. Lampu operasi otomatis
3. Lampu pengoperasian mode kipas
4. Tombol HIDUP/MATI
5. Tombol pemilihan mode pengoperasian
6. Tombol pengaturan suhu ruangan

7. Tombol kecepatan kipas dalam-ruangan

8. Lampu Operasi Luar Ruangan

9. Lampu reservasi
10. Lampu kecepatan kipas dalam-ruangan
11. Lampu power cool
12. Lampu operasi dehumidifikasi
13. Lampu operasi pendingin

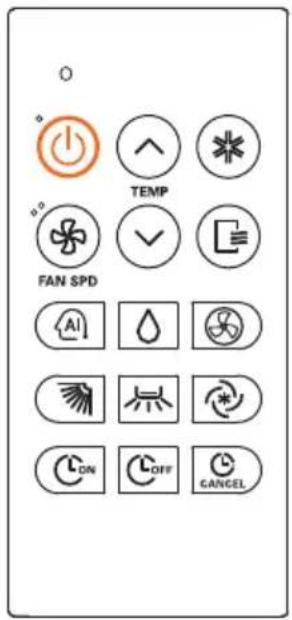

Remote control nirkabel

0 TEMP FAN SPD AI D *

Panel kontrol	Deskripsi
○	Lampu pengoperasian remote control
	Tombol Daya HIDUP/MATI: Pengoperasian dimulai ketika tombol ini ditekan, dan berhenti jika tombol ini ditekan kembali.
FANSPD	Tombol kecepatan kipas dalam-ruangan: Untuk memilih kecepatan kipas yang diinginkan.
^ ∨	Tombol pengaturan suhu
	Tombol Pendinginan
	Tombol pengeringan otomatis: Jika mengatur fungsi ini, evaporator akan dikeringkan otomatis sebelum mematikan AC.
	Tombol Dehumidifikasi: Dapat menghilangkan kelembapan secara otomatis saat musim hujan atau sangat lembab
	Kecerdasan buatan
	Tombol mode kipas
	Tombol arah aliran udara (Naik/Turun, Kiri/Kanan): Menyesuaikan arah aliran udara secara vertikal atau horizontal.
	Tombol mode pendinginan kuat: Pendinginan kuat sedang dilakukan
	Tombol pengaturan timer Aktif/Mati: Menetapkan waktu hidup atau mati
	Tombol batal timer

* Beberapa fungsi tidak beroperasi sesuai modelnya.

Menggunakan remote control

• Arahkan ke penerima sinyal AC tipe berdiri saat mengoperasikan.
• Halangi cahaya yang kuat ke arah penerima sinyal dengan tirai atau dll. yang dapat mencegah pengoperasian normal. (Contoh: mulai cepat elektronik, ELBA, inverter jenis lampu fluoresens)
• Pastikan tidak ada halangan antara remote control dan penerima sinyal.
• Jangan menjatuhkan atau melempar remote control.
• Jangan menaruh remote control di lokasi yang terpapar sinar matahari langsung, atau berada di sebelah unit pemanas, atau sumber panas lainnya.

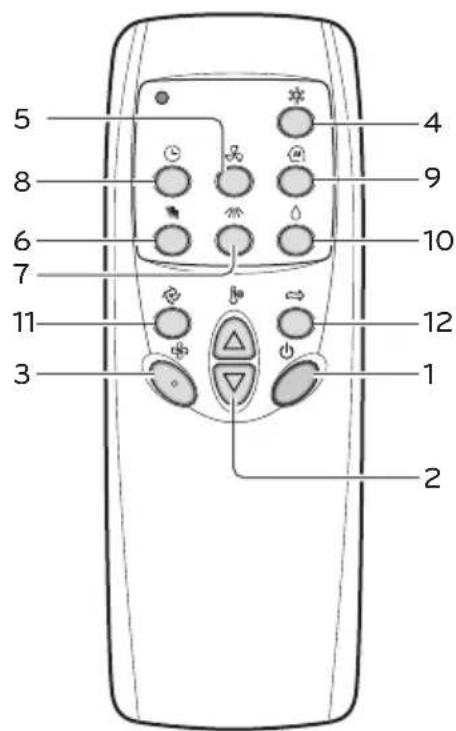

5 8 6 7 11 3 4 9 10 12 1 2

No.	Panel kontrol	Deskripsi
1		Tombol Daya HIDUP/MATI: Pengoperasian dimulai ketika tombol ini ditekan, dan berhenti jika tombol ini ditekan kembali.
2		Tombol pengaturan suhu
3		Tombol kecepatan kipas dalam-ruangan: Untuk memilih kecepatan kipas yang diinginkan.
4		Tombol Pendinginan
5		Tombol mode kipas
6		Tombol arah aliran udara (Naik/Turun): Menyesuaikan arah aliran udara secara vertikal.
7		Tombol arah aliran udara (Kiri/Kanan): Menyesuaikan arah aliran udara secara horizontal.
8		Tombol pengaturan timer Aktif/Mati: Menetapkan waktu hidup atau mati
9		Kecerdasan buatan
10		Tombol Dehumidifikasi
11		Tombol mode pendinginan kuat: Pendinginan kuat sedang dilakukan
12		Tombol operasi aliran udara otomatis : Tidak terpakai untuk model ini

Menggunakan remote control

• Arahkan ke penerima sinyal AC tipe berdiri saat mengoperasikan.
• Halangi cahaya yang kuat ke arah penerima sinyal dengan tirai atau dll. yang dapat mencegah pengoperasian normal. (Contoh: mulai cepat elektronik, ELBA, inverter jenis lampu fluoresens)
• Pastikan tidak ada halangan antara remote control dan penerima sinyal.
• Jangan menjatuhkan atau melempar remote control.
• Jangan menaruh remote control di lokasi yang terpapar sinar matahari langsung, atau berada di sebelah unit pemanas, atau sumber panas lainnya.

Persiapan remote control

Cara memasang ke dinding

1 Gunakan sekrup untuk menahan pemegang ke dinding.

2 Untuk memasang remote control ke penahan.

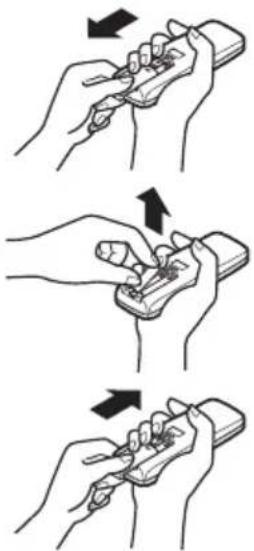

- Geser penutup menurut arah tanda panah.

2 Masukkan dua baterai.

• Pastikan kutub (+) dan (-) sudah benar.
• Pastikan keduanya adalah baterai baru.

3 Pasang kembali penutupnya.

- Geser kembali penutup ke tempatnya.

• Jangan menggunakan baterai isi-ulang karena bentuk, dimensi, dan performanya berbeda dari baterai standar.
• Ganti baterai dengan yang baru jika remote control tidak berfungsi dengan benar selama beberapa waktu.

HATI-HATI

• Jika tidak menggunakan remote control dalam waktu yang lama, aliran cairan baterai bisa merusak produk, oleh sebab itu keluarkan semua baterai.
• Saat mengganti baterai (AAA), ganti keduanya dengan baterai baru, dan jika remote control tidak berfungsi dengan baik setelah baterai (AAA) diganti, hubungi pusat servis.
• Jangan membongkar atau mengisi ulang baterai bekas, dan jangan membuangnya di lokasi yang panas, berapi atau berair panas. Ini dapat menjadi penyebab ledakan.

PETUNJUK PENGOPERASIAN

Mode Pendinginan

1 Tekan tombol ⏻ untuk menghidupkan unit dalam-ruangan.

2 Tekan tombol ✦ untuk memilih mode pengoperasian.

- Untuk membatalkan pengoperasian, tekan tombol ⏻ sekali lagi.

3 Sesuaikan suhu yang diinginkan dengan menekan tombol ( ).

• Jika suhu yang diinginkan lebih tinggi dibandingkan suhu ruangan, tidak dapat dilakukan pendinginan.
• Tetapkan supaya suhu lebih rendah dari suhu ruangan
• Kisaran Suhu Pengaturan : 18 °C\~30 °C.

CATATAN

Apa fungsi tunda 3 menit?

Alasan angin dingin tidak keluar saat pengoperasian unit setelah mematikan pendinginan adalah karena fungsi pelindung kompresor. Angin dingin akan keluar setelah kompresor dioperasikan 3 menit.

Pengaturan Aliran Udara

Arah aliran udara yang diinginkan dapat disesuaikan dengan mudah.

Kontrol Arah Aliran Udara Naik/Turun

1 Tekan tombol ⏻ untuk menghidupkan unit dalam-ruangan.
2 Tekan tombol dan bilah akan berayun naik turun.
3 Tekan tombol 📌 sekali lagi untuk menetapkan bilah horizontal ke arah aliran udara yang diinginkan.

Kontrol Arah Aliran Udara Kiri/Kanan

1 Tekan tombol ⏻ untuk menghidupkan unit dalam-ruangan.
2 Tekan tombol dan bilah akan berayun ke kiri dan kanan.
3 Tekan tombol ⚫ sekali lagi untuk menetapkan bilah vertikal ke arah aliran udara yang diinginkan.

Pengaturan Kecepatan Kipas

1 Tekan tombol ⏻ untuk menghidupkan unit dalam-ruangan.
2 Tekan tombol untuk memilih kecepatan kipas.
- Anda dapat memilih kecepatan kipas dalam empat kecepatan Low (Rendah), Mid (Sedang), High (Tinggi), Super High (Sangat Tinggi). Setiap kali tombol ditekan, mode kecepatan kipas akan berganti.
- Kecepatan aliran udara bisa dipilih saat mode pengoperasian pendinginan, dehumidifikasi, dan kipas angin.

Mode Pengoperasian Otomatis

1 Tekan tombol ⏻ untuk menghidupkan unit dalam-ruangan.
2 Tekan tombol ⚠️ untuk memilih Mode Pengoperasian Otomatis.
3 Sesuaikan suhu yang diinginkan dengan menekan tombol ( ).

• Jika suhu ruangan lebih tinggi dibandingkan suhu yang diinginkan, operasi pendinginan akan dilakukan.
• Suhu yang ditetapkan oleh pelanggan akan terus dijaga melalui performa otomatis operasi pendinginan sesuai dengan perubahan suhu ruangan.

CATATAN

Beberapa fungsi mungkin tidak didukung, bergantung modelnya.

Pada musim hujan atau pada iklim yang sangat lembab, Anda dapat mengoperasikan mode Pengatur kelembapan dan pendinginan sekaligus supaya lebih efektif.

1 Tekan tombol ⏻ untuk menghidupkan unit dalam-ruangan.

2 Tekan tombol ⬆ untuk memilih mode pengatur kelembapan.

- Suhu ruangan akan ditampilkan setelah suhu yang diinginkan ditampilkan di layar selama sekitar 5 detik.

Mode Pendinginan Kuat

Pendinginan kuat akan dilakukan dalam waktu singkat.

1 Tekan tombol ⏻ untuk menghidupkan unit dalam-ruangan.

2 Tekan tombol untuk mengoperasikan mode pendinginan kuat.

- Jika tombol pendinginan kuat ditekan saat mode pendinginan/pengatur kelembapan, pendinginan kuat akan diaktifkan. Dalam mode pendinginan, suhu yang diinginkan akan ditetapkan ke 18 °C dan bilah horizontal akan ditetapkan di posisi tertinggi.

Mode Kipas

1 Tekan tombol ⏻ untuk menghidupkan unit dalam-ruangan.

2 Tekan tombol untuk mensirkulasi udara dalam ruangan.

• Untuk membatalkan pengoperasian, tekan tombol sekali lagi.
• Saat mode kipas, kipas luar-ruangan dan kompresor akan dimatikan.
• Selama mode kipas, unit dalam-ruangan akan menghidupkan lampu mode kipas, lampu suhu kamar, dan lampu kecepatan kipas pada panel layar.

Reservasi Sederhana

Mengaktifkan mode reservasi

Fungsi ini dapat menghidupkan unit setelah waktu pengaturan.

1 Jika unit mati, sesuaikan waktu pengaturan yang diinginkan dengan tombol

- Waktu dapat ditetapkan sampai 24 jam.

Mematikan mode reservasi

Fungsi ini dapat mematikan unit setelah waktu pengaturan.

1 Jika unit hidup, sesuaikan waktu pengaturan yang diinginkan dengan tombol

- Waktu dapat ditetapkan sampai 7 jam.

! CATATAN

Jika Anda menekan tombol pengaturan yang terkait setelah melakukan pengaturan, sisa waktu pengaturan akan ditampilkan, dan jika Anda menekan sekali lagi, fungsi pengaturan yang terkait akan dibatalkan. (berfungsi sama seperti ) Sisa waktu pengaturan akan ditampilkan dengan satuan 1 jam.

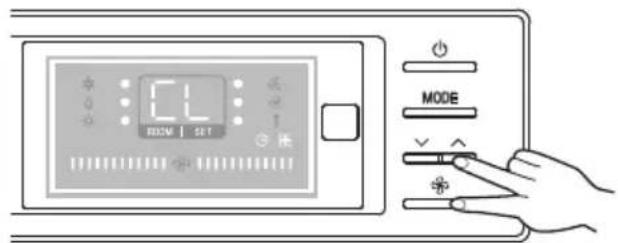

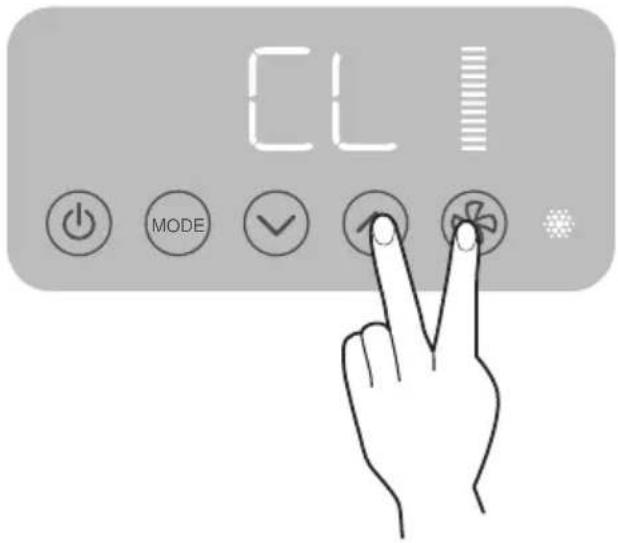

Fungsi Pengoperasian Child Lock

1 Tekan dan tombol tinggi secara bersamaan selama 3 detik.
2 Selama pengoperasian child lock

• Ketika Anda menekan tombol apapun pada panel layar, kata "CL" akan ditampilkan, yang menandakan panel layar terkunci.
• Semua tombol pada panel tampilan unit dalam-ruangan tidak akan bekerja.
• Namun tombol pada remote control masih dapat bekerja.

3 Tekan ⬆ dan tombol ⚙ tinggi secara bersamaan selama 3 detik lagi. Unit akan merespon dengan bunyi bip. Operasi child lock akan dimatikan.

CLI MODE

1 Fungsi pengeringan otomatis dapat disetel/dimatikan dengan memanipulasi tombol unit dalam-ruangan atau remote control.
2 Ketika menekan tombol ⏻setelah mengatur fungsi, evaporator di unit dalam-ruangan akan otomatis dikeringkan, dan ini ditunjukkan dengan angka dari 00 sampai 99 pada panel layarnya.

3 Setelah panel layar menunjukkan angka 99, unit akan dimatikan secara otomatis.

* Fungsi pengeringan otomatis akan ditetapkan pada keadaan awal sebagai pengaturan standar.

Untuk Pengaturan Fungsi Pengeringan Otomatis

Untuk mengatur unit dalam-ruangan, tekan tombol ⏻ dan tombol Ⓜ secara bersamaan selama 3 detik.

Untuk mengatur remote control untuk model Pendinginan Saja, tekan tombol 📁.

Unit dalam-ruangan akan merespons dengan bunyi bip sekali dan menampilkan kata "SC" pada panel layar. Kemudian fungsi pengeringan otomatis akan ditetapkan.

Untuk Melepaskan Fungsi Pengeringan Otomatis

Untuk mengatur unit dalam-ruangan, tekan tombol ⏻ dan tombol MODE secara bersamaan selama 3 detik.

Untuk mengatur remote control, tekan tombol

Unit dalam-ruangan akan merespons dengan bunyi bip dua kali, dan pengoperasian pengeringan otomatis akan dihilangkan.

SCI MODE

! CATATA N

Beberapa fungsi mungkin tidak didukung, bergantung modelnya.

Operasi Mulai Ulang Otomatis

Ketika listrik kembali dialirkan setelah pengoperasian unit berhenti karena gangguan catu daya akibat listrik padam atau sebab lain, pengoperasian ulang akan dilakukan dengan mengingat pengaturan sebelumnya.

- Bila daya dialirkan, pengoperasian unit luarruangan akan dimulai dalam waktu 3 menit.

1 Operasi Mulai Ulang Otomatis dapat diaktifkan/ dimatikan dengan mengatur tombol pada unit dalam-ruangan.

* Dalam status awal, Operasi Mulai Ulang Otomatis akan ditetapkan sebagai standar.

Untuk Mengaktifkan Operasi Mulai Ulang Otomatis

Tekan tombol ⏻, ⬇, ⭕ (4 tombol) secara bersamaan selama lebih dari 3 detik.

Unit akan merespons dengan bunyi bip, dan Operasi Mulai Ulang akan dihilangkan.

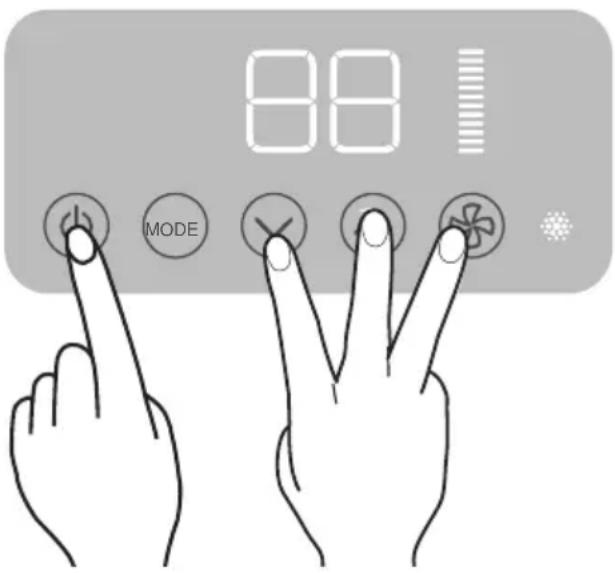

Untuk Mengatur Operasi Mulai Ulang

Setelah fungsi dilepaskan, tekan tombol ⏻, ⬇, √, ⚙ (4 tombol) secara bersamaan selama lebih dari 3 detik.

Unit akan merespons dengan bunyi bip, dan operasi mulai ulang akan ditetapkan.

88 MODE

PERAWATAN DAN SERVIS

Unit Dalam-Ruangan

Kisi-kisi, Casing, dan Remote Control

- Matikan sistem sebelum dibersihkan. Untuk membersihkan, usaplah dengan kain lembut yang kering. Jangan gunakan bahan pemutih atau abrasif.

CATATAN

Kabel listrik harus dicabut sebelum membersihkan unit dalam-ruangan.

Filter Udara

Filter udara di belakang unit dalam-ruangan (sisi isap) bagian depan harus diperiksa dan dibersihkan setiap 2 minggu sekali atau lebih jika perlu.

- Jangan pernah menggunakan bahan-bahan berikut ini:

Air dengan suhu di atas 40 °C. Dapat menyebabkan deformasi dan/atau warna pudar.

Bahan yang mudah menguap. Dapat merusak permukaan AC.

Bersihkan seminggu sekali.

1 Lepaskan Filter udara.

- Pegang panel kemudian tarik perlahan-lahan untuk melepas filter.

HATI-HATI

Saat akan melepas filter udara, jangan menyentuh bagian logam unit dalam-ruangan. Hal itu dapat menyebabkan cedera.

2 Bersihkan kotoran dari filter udara menggunakan vacuum cleaner atau cuci dengan air.

• Jika kotoran jelas terlihat, cuci dengan detergen netral dalam air hangat.
• Jika menggunakan air panas (40 °C atau lebih), bisa menyebabkan penyok.

3 Setelah dicuci dengan air, keringkan di tempat sejuk.

- Jangan memaparkan filter udara ke sinar matahari langsung atau panas api saat mengeringkannya.

4 Pasang filter udara.

Jika AC tidak akan digunakan dalam waktu lama.

1 Jalankan AC dengan pengaturan berikut selama 2 hingga 3 jam.

• Jenis pengoperasian: Mode pengoperasian kipas.
• Pengaturan ini akan mengeringkan mekanisme internal.

HATI-HATI

Matikan sekering ketika AC tidak akan digunakan dalam waktu yang lama. Debu dapat terkumpul dan ini dapat menyebabkan kebakaran.

1 Bersihkan filter udara dan pasang pada unit dalam-ruangan.
2 Periksa apakah saluran masuk dan keluar udara dari unit dalam/luar-ruangan tersumbat.
3 Pastikan kabel arde sudah tersambung dengan benar. Kabel dapat disambung ke sisi unit dalam-ruangan.

Informasi berguna

Filter udara dan tagihan listrik.

Jika filter udara tersumbat debu, kapasitas pendinginan akan turun, dan 6 % listrik yang digunakan untuk mengoperasikan AC akan terbuang percuma.

Tips Pengoperasian

Jangan menyetel suhu di dalam-ruangan terlalu dingin. Ini kurang baik untuk kesehatan juga boros energi.	Tutup kerai maupun tirai.Jangan biarkan sinar matahari masuk ke dalam-ruangan saat AC dioperasikan.	Usahakan suhu ruangan tetap seragam.Setel arah aliran udara vertikal dan horisontal untuk memastikan keseragaman suhu di dalam ruangan.
Pastikan pintu dan jendela ditutup rapat.Sedapat mungkin, hindari membuka pintu dan jendela untuk mempertahankan udara dingin di dalam-ruangan.	Bersihkan filter udara secara rutin.Sumbatan di filter udara dapat mengurangi aliran udara dan mengurangi pengaruh pendinginan dan pengurang kelembapan. Bersihkan sekurangnya dua minggu sekali.	Sesekali, alirkan udara ke dalam ruangan.Karena jendela selalu tertutup, Anda dapat membukanya kemudian mengalirkan udara ke dalam ruangan.

Tips Pemecahan Masalah! Menghemat waktu dan uang!

Periksa hal-hal berikut ini sebelum meminta perbaikan atau servis... Jika masih terjadi gangguan, hubungi dealer.

AC tidak bekerja.- Apakah Anda melakukan kesalahan dalam pengoperasian timer?- Apakah sekering putus atau pemutus sirkuit korslet?	Bau aneh di dalam- ruangan.- Pastikan tidak ada bau busuk yang keluar dari dinding, karpet, perabotan atau pakaian di dalam ruangan.	Sepertinya kondensasi AC bocor.- Embun akan terbentuk jika aliran udara dari AC mendinginkan udara hangat di dalam ruangan.	AC tidak bekerja selama sekitar 3 menit sejak restart.- Ini adalah pelindung mesin.- Tunggu sekitar tiga menit kemudian pengoperasian akan berjalan kembali.
Tidak mendinginkan ruangan secara efektif.- Apakah filter udara kotor? Baca petunjuk pembersihan filter udara.- Ruangan mungkin terlalu panas saat AC dihidupkan untuk yang pertama kalinya. Tunggu sebentar hingga udara dingin.- Apakah suhu sudah ditetapkan dengan benar?- Apakah saluran udara masuk atau keluar unit dalam-ruangan terhalang?	AC berbunyi amat berisik.- Tentang suara seperti air mengalir.* Ini adalah suara aliran Freon di dalam unit AC.- Untuk suara seperti udara terkompresi yang dilepaskan ke udara terbuka.- Ini adalah suara air pengatur kelembapan yang sedang diproses di dalam unit AC.	Terdengar suara retak.- Suara ini disebabkan oleh mengembang/ menyusutnya panel depan, dll karena perubahan suhu.	Layar remote control kabur, atau tidak ada tampilan sama sekali.- Apakah semua baterai sudah habis?- Apakah kutub baterai telah dipasang terbalik?
		Pendingin udara mengubah aliran udara yang dihasilkan selama pengoperasian.Saat pendingin udara mencapai suhu yang diinginkan, laju aliran udara berkurang guna menghindari menghasilkan aliran udara dingin selama pemanasan, atau untuk meminimalkan konsumsi energi dan perubahan kelembapan dalam ruangan selama pendinginan.- Gejala ini normal.	Ada kode kesalahan setelah petir menyambar- Produk ini telah diberi sirkuit perlindungan arus berlebih. Kesalahan dapat terjadi, tetapi ini normal terjadi. Setelah beberapa menit, produk akan beroperasi secara normal.

Segera hubungi petugas servis dalam situasi berikut ini

1 Apa pun yang bersifat abnormal seperti bau terbakar, suara keras dll. dapat terjadi. Matikan unit dan matikan pemutus sirkuit. Jangan pernah mencoba untuk memperbaiki sendiri atau memulai ulang sistem dalam kasus tersebut di atas.
2 Kabel listrik utama terlalu panas atau rusak.
3 Kode kesalahan yang dihasilkan oleh diagnosis mandiri.
4 Kebocoran air dari unit dalam-ruangan bahkan jika kelembapannya rendah.
5 Ada sakelar, pemutus (pengaman, arde) atau sekering yang gagal bekerja dengan baik.

Pengguna harus melakukan pemeriksaan rutin & pembersihan kering untuk menghindari kinerja unit yang buruk.

Dalam kasus situasi khusus, pekerjaan harus dilakukan oleh petugas servis saja.

LG

Life's Good

PT.LG Electronics Indonesia

Gandaria 8 Office Tower Lt. 29 BC & 31 ABCD JI.Sultan Iskandar Muda, Kebayoran Lama Utara - Kebayoran Lama, Jakarta Selatan - DKI Jakarta Raya, Indonesia
