PANDUAN PENGGUNA P2017H DELL

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN menunjukkan adanya informasi penting yang membantu Anda menggunakan komputer dengan lebih baik.

PERHATIAN: PERHATIAN menunjukkan kemungkinan bahaya pada perangkat keras atau hilangnya data jika petunjuk tidak dipatuhi.

PERINGATAN: PERINGATAN menunjukkan kemungkinan bahaya kerusakan properti, cedera atau kematian.

Informasi dalam dokumen ini dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.

© 2016–2020 Dell Inc. Semua hak dilindungi undang-undang.

Dilarang keras memperbanyak materi ini dengan cara apa pun tanpa izin tertulis dari Dell Inc.

Merek dagang yang digunakan dalam teks ini: Dell dan logo DELL adalah merek dagang dari Dell Inc.; Microsoft dan Windows adalah merek dagang atau merek dagang terdaftar dari Microsoft. Perusahaan di Amerika Serikat dan/atau negara lainnya, Intel adalah merek dagang terdaftar dari Intel Corporation di AS dan negara lainnya; ATI adalah merek dagang dari Advanced Micro Devices, Inc. ENERGY STAR adalah merek dagang terdaftar dari U.S. Environmental Protection Agency. Sebagai mitra ENERGY STAR, Dell Inc. menetapkan bahwa produk ini telah mematuhi pedoman ENERGY STAR untuk efisiensi energi.

Merek dagang dan nama dagang lainnya yang mungkin digunakan dalam dokumen ini mengacu pada entitas yang mengklaim merek dan nama atau produk mereka. Dell Inc. melepaskan tanggung jawab hukumnya atas kepentingan eksklusif dalam merek dagang dan nama dagang selain miliknya sendiri.

Tentang Monitor....5

Isi kemasan 5

Fitur produk 7

Mengidentifikasi komponen dan kontrol 8

Spesifikasi monitor 12

Antarmuka USB (Universal serial bus) 26

Kualitas dan kebijakan piksel monitor LCD....29

Panduan pemeliharaan 29

Mengkonfigurasi monitor....30

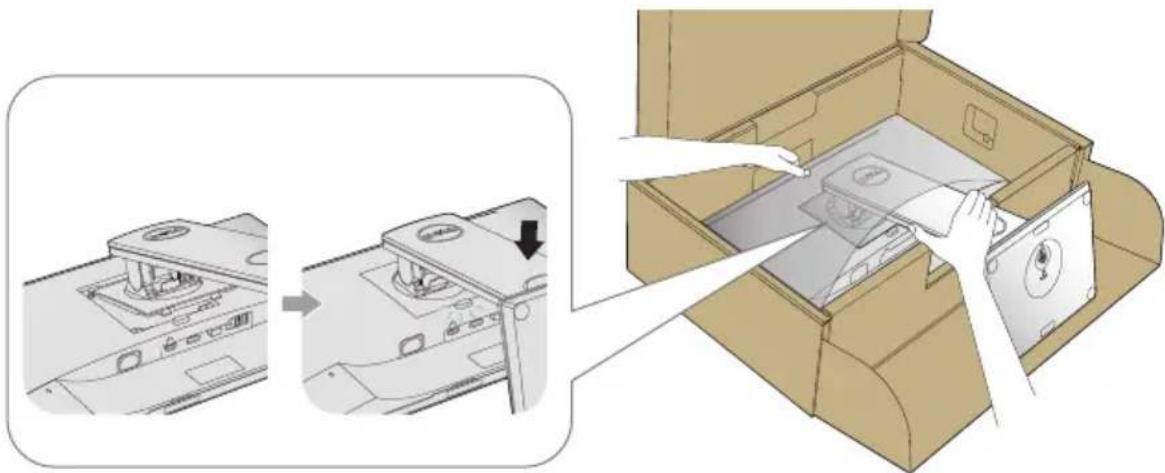

Memasang dudukan 30

Menyambungkan monitor....32

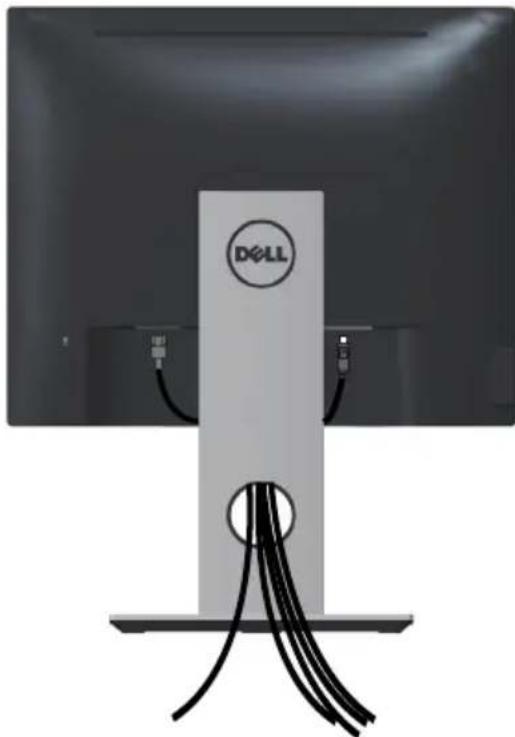

Mengatur kabel 34

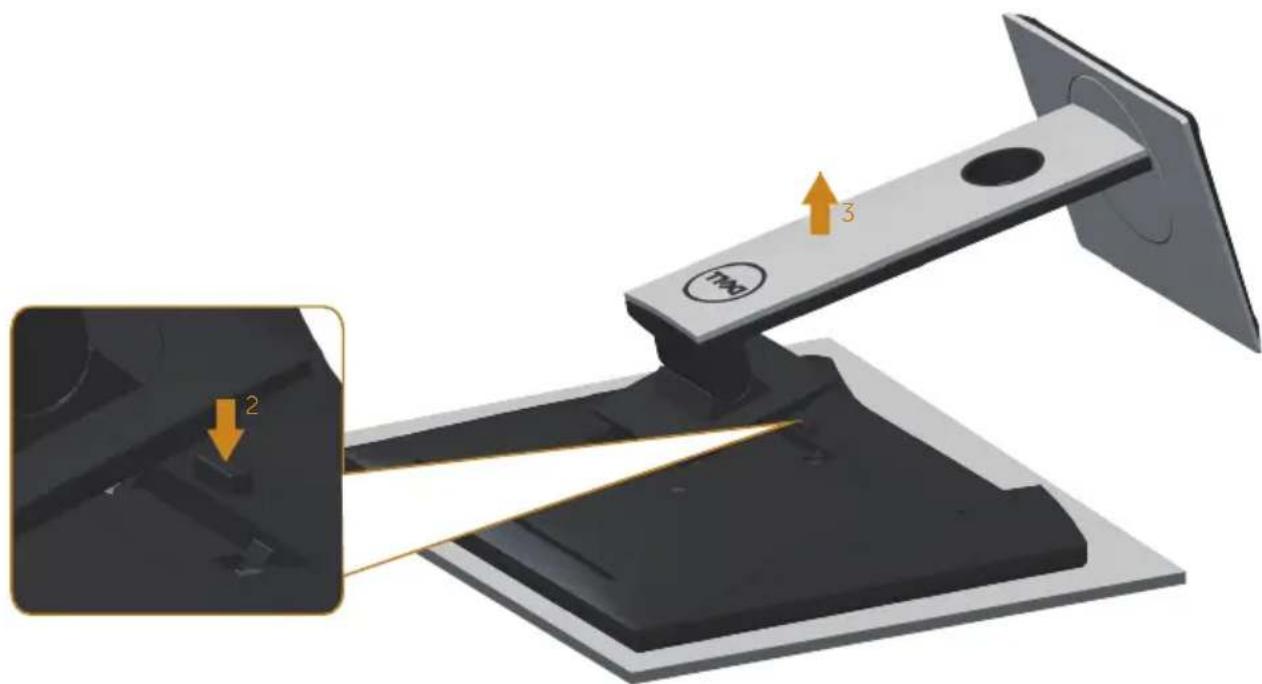

Lepaskan dudukan monitor 35

Pemasangan di dinding (opsional)....36

Mengoperasikan monitor 37

Menghidupkan monitor 37

Menggunakan kontrol panel depan 37

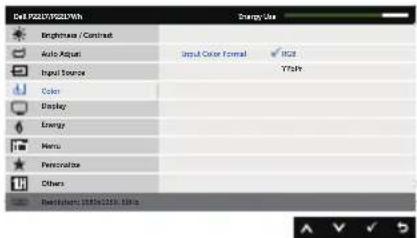

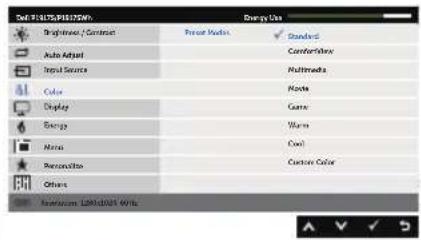

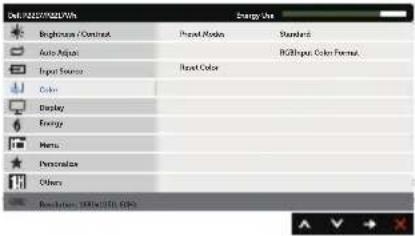

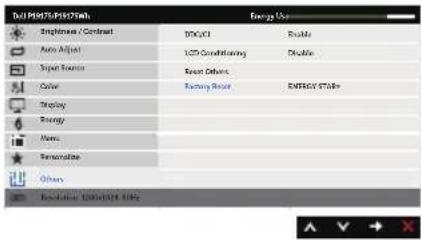

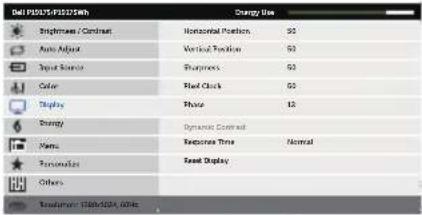

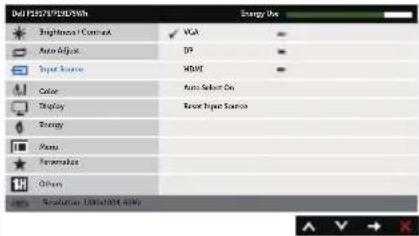

Menggunakan menu OSD (Tampilan di Layar) 39

Mengkonfigurasi monitor....56

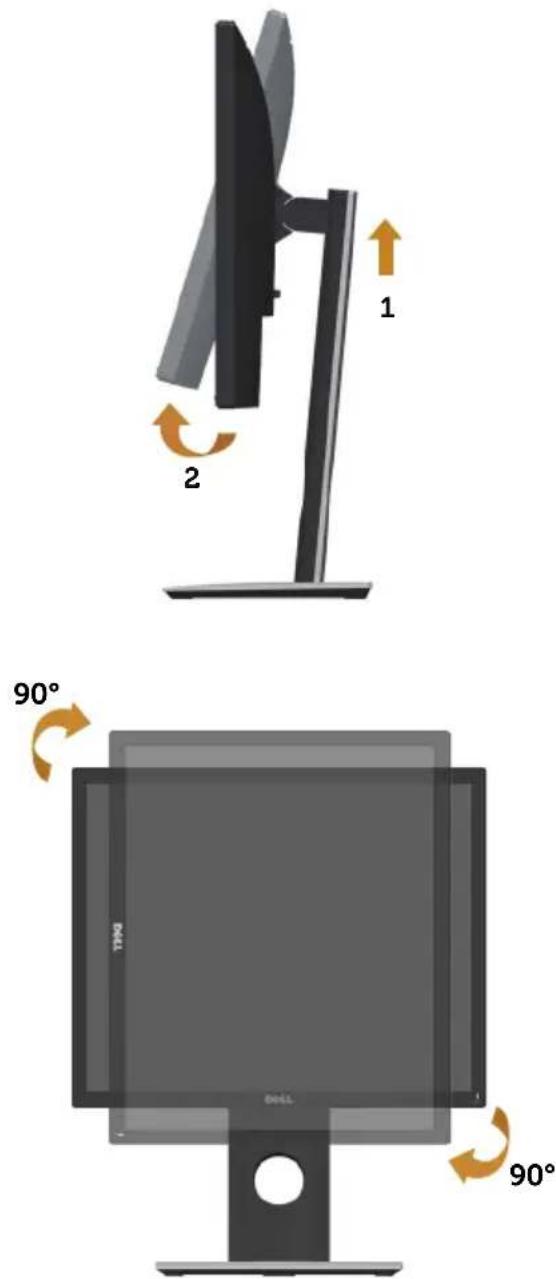

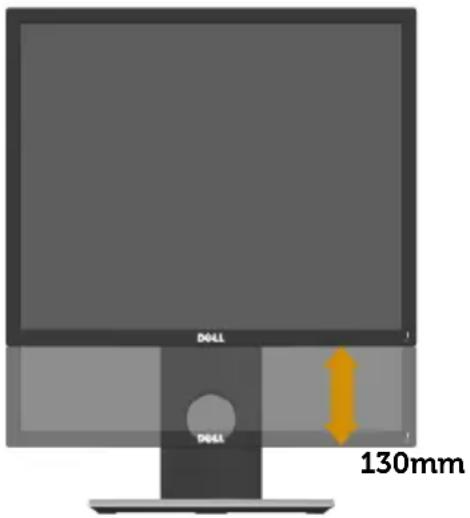

Menggunakan Kemiringan, Ayun, dan Ekstensi Vertikal ....57

Pemecahan Masalah ....59

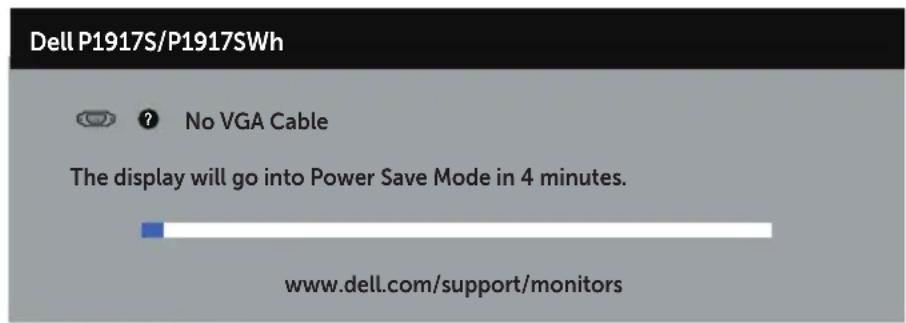

Pengujian mandiri 59

Diagnostik internal 62

Masalah umum 63

Masalah khusus produk....65

Masalah khusus pada USB (Universal serial bus).... 66

Lampiran 67

Informasi FCC (Hanya untuk AS) dan informasi peraturan lainnya 67

Menghubungi Dell....67

Isi kemasan

Monitor dilengkapi komponen yang ditunjukkan di bawah ini. Pastikan Anda menerima semua komponen dan Menghubungi Dell jika ada yang hilang.

CATATAN: Sejumlah komponen mungkin merupakan komponen opsional dan mungkin tidak disertakan dengan monitor Anda. Sejumlah fitur atau media mungkin tidak tersedia di negara tertentu.

	Monitor(P1917S/P1917SWh)
	Monitor(P2017H/P2217/P2217Wh)
	Penyangga
	Dudukan
	Kabel daya (bervariasi berdasar negara)
	Kabel VGA
	Kabel DP
	Kabel Upstream USB 3.0 (Mengaktifkan Port USB pada Monitor)
	Panduan RingkasInformasi Keselamatan dan Peraturan

Fitur produk

Tampilan panel datar Dell P1917S/P1917SWh/P2017H/P2217/P2217Wh f memiliki susunan aktif, Thin-Film Transistor (TFT), Liquid Crystal Display (LCD), dan lampu LED. Fitur monitor mencakup:

• P1917S/P1917SWh:Jangkauan area tampilan 48,0 cm (18,9 inci) (diukur secara diagonal). Resolusi 1280 x 1024, plus dukungan layar penuh untuk resolusi rendah.
• P2017H:Jangkauan area tampilan 49,5 cm (19,5 inci) (diukur secara diagonal). Resolusi 1600 x 900, plus dukungan layar penuh untuk resolusi rendah.
• P2217/P2217Wh:Jangkauan area tampilan 55,9 cm (22,0 inci) (diukur secara diagonal). Resolusi 1680 x 1050, plus dukungan layar penuh untuk resolusi rendah.
• Kemampuan plug and play jika didukung sistem.
  • Konektivitas VGA, HDMI dan DisplayPort.
• Dilengkapi dengan 1 port upstream USB dan 2 port downstream USB2.0 / 2 USB3.0.
• Penyesuaian OSD (Tampilan pada Layar) untuk kemudahan optimalisasi layar dan konfigurasi.
• Slot kabel keamanan.
• Kemampuan penyetelan untuk memiringkan, membalik, ketinggian dan memutar.
• Dudukan yang dapat dilepas dan lubang pemasangan berstandar Video Electronics Standards Association (VESA™) 100 mm untuk solusi pemasangan yang fleksibel.
• Konsumsi daya 0,3 W saat dalam mode tidur.
• Optimalkan kenyamanan mata Anda dengan layar bebas kedip dan fitur ComfortView yang akan meminimalkan emisi cahaya biru.

Mengidentifikasi komponen dan kontrol

Tampilan Depan

Label	Keterangan
1	Tombol fungsi (Untuk informasi lebih lanjut, buka Mengoperasikan monitor)
2	Tombol Hidup/Mati (dilengkapi indikator LED)

CATATAN: Untuk layar dengan bezel mengkilap, pengguna harus mempertimbangkan penempatan layar karena refleksi permukaan terang dan cerah di sekitar pada bezel dapat mengganggu.

Tampilan Belakang

Tampilan belakang dengan dudukan monitor

Label	Keterangan Penggunaan
1	Lubang pemasangan VESA (100 mm x 100 mm - di belakang Penutup VESA yang terpasang)	Pasang monitor di dinding menggunakan kit pemasangan di dinding yang sesuai VESA (100 mm x 100 mm).
2	Label peraturan Berisi ketentuan peraturan.
3	Tombol pelepas dudukan Lepas penyangga dari monitor.
4	Slot kunci pengaman Mengamankan monitor dengan kunci pengaman (dijual terpisah).
5	Nomor seri kode batang dan label Tag Servis	Baca label ini jika Anda perlu menghubungi Dell untuk mendapatkan dukungan teknis.
6	Slot pemasangan Dell Soundbar Memasang Dell Soundbar opsional.CATATAN: Silakan lepas gulungan plastik yang menutup slot dudukan sebelum memasang Dell Soundbar.
7	Slot pengaturan kabel Gunakan untuk mengatur kabel dengan menempatkannya ke slot.

Tampilan Samping

Label	Keterangan Penggunaan
1	Port downstream USB Menyambungkan perangkat USB.	CATATAN: Untuk menggunakan port ini, Anda harus menyambungkan kabel USB (dikirim bersama monitor Anda) ke port upstream USB pada monitor dan ke komputer Anda.

Tampilan Bawah

Label	Keterangan Penggunaan
1	Port daya Menyambungkan kabel daya.
2	Port HDMI Menyambungkan komputer dengan kabel HDMI(opsional).
3	Port DP Sambungkan komputer ke monitor menggunakan kabel DP.

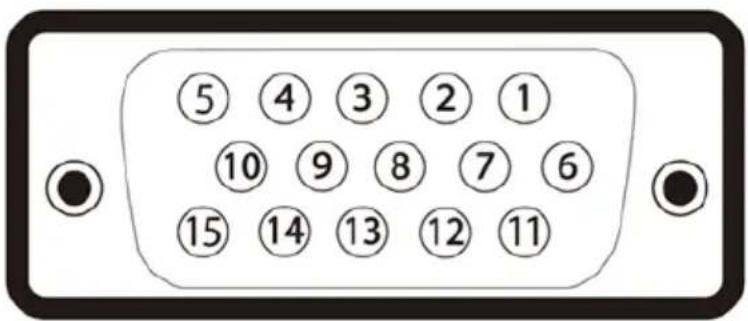

4	Port VGA Menyambungkan komputer dengan kabel VGA.
5	Konektor USB (x2 downstream, x1 upstream)	Menyambungkan kabel USB yang disertakan bersama monitor ke komputer. Setelah kabel tersambung, Anda dapat menggunakan konektor USB di sisi belakang dan sisi bawah monitor.
6	Fitur kunci dudukan Mengencangkan dudukan ke monitor menggunakan sekrup M3 x 6mm (sekrup tidak disertakan).

Spesifikasi monitor

Model P1917S/P1917SWh P2017H
Jenis layar Matriks aktif - LCD TFT
Jenis panel Teknologi Pengalihan di Pesawat
Gambar yang dapat dilihat
DiagonalHorizontal, Area AktifVertikal, Area AktifArea	479,96 mm (18,90 inci)374,78 mm (14,76 inci)299,83 mm (11,80 inci)1123,70 cm2 (174,17 inci2)	494,11 mm (19,45 inci)433,92 mm (17,08 inci)236,34 mm (9,30 inci)1025,53 cm2 (158,96 inci2)
Pitch piksel 0,293 mm x 0,293 mm 0,271 mm x 0,263 mm
Pixel per inch (PPI)	86 94
Sudut pandang (vertikal/horizontal)	178° (vertikal) normal178° (horizontal) normal
Kecerahan 250 cd/m2 (normal)
Rasio kontras 1000: 1 (normal)4 Juta: 1 (Dinamis)
Rasio aspek 5:4 16:9
Lapisan layar tampilan Anti silau dengan kekerasan 3H
Lampu latar Sistem lampu tepi LED putih
Waktu respons 6 ms (abu-abu ke abu-abu - mode cepat)8 ms (normal - mode normal)
Kedalaman warna 16,7 juta warna
Dukungan warna 84% (CIE 1976), 72% (CIE 1931)
Perangkat internal	USB 3.0 super-speed hub (dengan 1x port upstream USB 3.0, 2x port downstream USB 3.0 dan 2x port downstream USB 2.0)
Kompatibilias manajertampilan Dell	Ya
Konektivitas	1xDP (ver 1.2)1xHDMI (ver 1.4)1xVGA1x port USB3.0 - Upstream2xport USB3.0 - Samping2xport USB2.0 - Bawah
Lebar batas (tepi monitor dengan area aktif)	16,9mm (Atas)15,4mm (Kiri/Kanan)17,6mm (Bawah)	18,1mm (Atas)13,8mm (Kiri/Kanan)18,8mm (Bawah)
Keamanan Slot kunci penga	man (kunci kabel dijual terpisah)
Daya Penyesuaian Dudukan	yang dapat disesuaikan ketinggiannya (130mm)Kemiringan (5°/21°)Perputaran (45°)Pivot (90°)
Model P2217/P2217Wh
Jenis layar Matriks aktif - LCD	TFT
Jenis panel Twisted Nematic
Gambar yang dapat dilihat
Diagonal	558,68 mm (22,00 inci)
Horizontal, Area Aktif	473,76 mm (18,65 inci)
Vertical, Area Aktif	296,10 mm (11,66 inci)
Area	1402,80 cm^2 (217,43 inci^2)
Pitch piksel 0,282 mm x 0,282	mm
Pixel per inch (PPI) 90
Sudut pandang (vertical/horizontal)	160° (vertical) normal170° (horizontal) normal
Kecerahan 250 cd/m2 (normal)
Rasio kontras 1000: 1 (normal)	4 Juta: 1 (Dinamis)
Rasio aspek 16:10
Lapisan layar tampilan Anti silau dengan kekerasan 3H
Lampu latar Sistem lampu tepi	LED putih
Waktu respons 5 ms (hitam keputih)
Kedalaman warna 16,7 juta warna
Dukungan Warna 84% (CIE 1976), 72% (CIE 1931)
Perangkat internal USB 3.0 super-speed hub (dengan 1x port upstreamUSB 3.0, 2x port downstream USB 3.0 dan 2x portdownstream USB 2.0)
Kompatibilias manajertampilan Dell	Ya
Konektivitas 1xDP (ver 1.2)	1xHDMI (ver 1.4)1xVGA1xport USB3.0 - Upstream2xport USB3.0 - Samping2xport USB2.0 - Bawah
Lebar batas (tepi monitor dengan area aktif)	16,8mm (Atas)14,8mm(Kiri/Kanan)17,5mm(Bawah)
Keamanan Slot kunci pengaman (kunci kabel dijual terpisah)
Daya Penyesuaian Dudukan yang dapat disesuaikan ketinggiannya (130mm)Kemiringan (5°/21°)Perputaran (45°)Pivot (90°)

Spesifikasi resolusi

Model P1917S/P1	917SWh P2017H P221	7/P2217Wh
Rentang pindai horizontal	30 kHz hingga 81 kHz (otomatis)	30 kHz hingga 83 kHz (otomatis)
Rentang pindai vertical	56 Hz hingga 76 Hz (otomatis)
Resolusi preset maksimum	1280 x 1024 pada 60 Hz	1600 x 900 pada 60 Hz	1680 x 1050 pada 60 Hz

Mode video yang didukung

Model P1917S/P1917SWh/P2017H	P2217/P2217Wh
Kemampuan tampilan video ( playback VGA, HDMI & DP)	480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Mode tampilan preset

P1917S/P1917SWh

Mode Tampilan Frekuensi Horizontal (kHz)	Frekuensi Vertikal (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (Horizontal/Vertikal)
VESA, 720 x 400 31,5	70,1 28,3 -/+
VESA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480 37,5	75,0 31,5 -/-
VESA, 800 x 600 37,9	60,3 40,0 +/+
VESA, 800 x 600 46,9	75,0 49,5	+/+
VESA, 1024 x 768	48,4 60,0	65,0 -/-
VESA, 1024 x 768	60,0	75,0 78,8	+/+
VESA, 1152 x 864 67,5	75,0	108,0 +/+
VESA, 1280 x 1024	64,0 60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0 +/+

P2017H

Mode Tampilan Frekuensi Horizontal (kHz)	Frekuensi Vertikal (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (Horizontal/Vertikal)
VESA, 720 x 400 31,5	70,1 28,3 -/+
VESA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480 37,5	75,0 31,5 -/-
VESA, 800 x 600 37,9	60,3 40,0 +/+
VESA, 800 x 600 46,9	75,0 49,5	+/+
VESA, 1024 x 768	48,4 60,0	65,0 -/-
VESA, 1024 x 768	60,0	75,0 78,8	+/+
VESA, 1152 x 864 67,5	75,0	108,0 +/+
VESA, 1600 x 900	60,0 60,0	108,0	+/+

P2217/P2217Wh

Mode Tampilan Frekuensi Horizontal (kHz)		Frekuensi Vertikal (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (Horizontal/Vertikal)
VESA, 720 x 400 31,5	70,1 28,3 -/+
VESA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480	37,5 75,0	31,5 -/-
VESA, 800 x 600 37,9	60,3 40,0 +/+
VESA, 800 x 600 46,9	75,0 49,5 +/+
VESA, 1024 x 768	48,4 60,0	65,0 -/-
VESA, 1024 x 768	60,0	75,0 78,8	+/+
VESA, 1152 x 864 67,5	75,0	108,0 +/+
VESA, 1280 x 1024	64,0 60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0 +/+
VESA, 1680 x 1050	65,29	60,0	146,25	-/+

Spesifikasi listrik

Model	P1917S/P1917SWh/P2017H/P2217/P2217Wh
Sinyal input video	RGB Analog, 0,7 Volt +/-5%, polaritas positif pada impedansi input 75 ohmHDMI 1.4, 600 mV untuk setiap saluran diferensial, impedansi input 100 ohm per pasangan diferensialDisplayPort 1.2**, 600 mV untuk setiap saluran diferensial, impedansi input 100 ohm per pasangan diferensial
Tegangan input AC/frekuensi/arus	100 VAC hingga 240 VAC / 50 Hz atau 60 Hz ± 3 Hz / 1,5A (normal)
Arus masuk	120 V: 30 A (Maks.) pada 0°C (mulai dingin)240 V: 60 A (Maks.) pada 0°C (mulai dingin)

Karakteristik fisik

Model P1917S/P19	17SWh P2017H P2217	7/P2217Wh
Jenis kabel sinyal	Digital:dapat dilepas, HDMI, 19 pin.Digital:dapat dilepas, DP, 20 pin.Analog:dapat dilepas, D-Sub, 15-pinUniversal Serial Bus: USB, 9 pin
Dimensi (dengan dudukan)
Tinggi (ditambah)	499,3 mm (19,66 inci)	468,8 mm (18,46 inci)	497,4 mm (19,58 inci)
Tinggi (dikompresi)	369,3 mm (14,54 inci)	338,8 mm (13,34 inci)	367,4 mm (14,46 inci)
Lebar 405,6 mm (15,97 inci)	461,5 mm (18,17 inci)	503,4 mm (19,82 inci)
Panjang 180,0 mm	(7,09 inci) 180,0 mm	(7,09 inci) 180,0 mm	(7,09 inci)
Dimensi (tanpa dudukan)
Tinggi 334,3 mm (13,16 inci)	273,2 mm (10,76 inci)	330,4 mm (13,01 inci)
Lebar 405,6 mm (15,97 inci)	461,5 mm (18,17 inci)	503,4 mm (19,82 inci)
Panjang 50,3 mm (1,98 inci)	50,1 mm (1,97 inci)	50,3 mm (1,98 inci)
Dimensi dudukan
Tinggi (ditambah)	400,8 mm (15,78 inci)	400,8 mm (15,78 inci)	400,8 mm (15,78 inci)
Tinggi (dikompresi)	354,4 mm (13,95 inci)	354,4 mm (13,95 inci)	354,4 mm (13,95 inci)
Lebar 242,6 mm (9,55 inci)	242,6 mm (9,55 inci)	242,6 mm (9,55 inci)	5 inci)
Panjang 180,0 mm	(7,09 inci) 180,0 mm	(7,09 inci) 180,0 mm	(7,09 inci)
Berat
Berat dengan kemasan	6,61 kg 6,13 kg 7,03 kg
Berat dengan unit dudukan dan kabel	5,13 kg 4,73 kg 5,33 kg
Berat tanpa unit dudukan (tanpa kabel)	2,60 kg 2,40 kg 3,00 kg
Berat unit dudukan	2,10 kg 2,10 kg 2,10 kg
Kilau bingkai depan	2 - 4	2 - 4	2 - 4

Karakteristik lingkungan

Model P1917S/	P1917SWh	P2017H P2217/P2217Wh
Suhu
Beroperasi 0°C hingga 40°C (32°F hingga 104°F)
Tidak dioperasikan	Penyimpanan: -20°C hingga 60°C (-4°F hingga 140°F)Pengiriman: -20°C hingga 60°C (-4°F hingga 140°F)
Kelembaban
Beroperasi 10% hingga 80% (tanpa kondensasi)
Tidak dioperasikan	Penyimpanan: 10% hingga 90% (tanpa kondensasi)Pengiriman: 10% hingga 90% (tanpa kondensasi)
Ketinggian
Beroperasi (maksimum)	5.000 m
Tidak beroperasi (maksimum)	12.192 m
Pembuangan termal	129,7 BTU/jam (maksimum)	133,1 BTU/jam (maksimum)	136,6 BTU/jam (maksimum)
	47,8 BTU/jam (normal)	44,4 BTU/jam (normal)	51,2 BTU/jam (normal)
Standar Kepatuhan
P2217 P1917S/P1917SWh/P2217Wh
Monitor bersertifikat Energy Star (Kecuali untuk China)Terdaftar EPEAT jika berlaku. Pendaftaran EPEAT dapat berbeda berdasarkan negara.Kunjungi www.epeat.net untuk status pendaftaran berdasarkan negara.Tampilan bersertifikasi TCOMonitor bebas BFR/PVC (kecuali kabel ekstenal)Alat pengukur energi menunjukkan tingkat energi yang digunakan oleh monitor secara aktual		Monitor bersertifikat Energy Star Terdaftar EPEAT jika berlaku.Pendaftaran EPEAT dapat berbeda berdasarkan negara. Kunjungi www.epeat.net untuk status pendaftaran berdasarkan negara.Tampilan bersertifikasi TCOMonitor bebas BFR/PVC (kecuali kabel ekstenal)Alat pengukur energi menunjukkan tingkat energi yang digunakan oleh monitor secara aktual

Mode manajemen daya

Jika Anda memiliki kartu tampilan yang sesuai dengan DPM™ VESA atau perangkat lunak yang terinstal di PC, monitor akan secara otomatis mengurangi pemakaian daya saat tidak digunakan. Ini disebut Mode Hemat Daya*. Jika komputer mendeteksi input dari keyboard, mouse, atau perangkat input lainnya, monitor akan berfungsi kembali secara otomatis. Tabel berikut berisi penggunaan daya dan pengaturan sinyal pada fitur hemat daya otomatis ini.

* Pemakaian daya nol dalam mode tidak aktif hanya dapat dicapai dengan memutuskan sambungan kabel utama dari monitor.

P1917S/P1917SWh

Mode VESA Sinkronisasi Horizontal	Sinkronisasi Vertical	Video Indikator Daya	Penggunaan Daya
Pengoperasian normal	Aktif Aktif Aktif	Putih 35 W (maksimum)**
			13,3 W (normal,tanpa beban USB)
Mode Aktif-tidak aktif	Tidak aktif Tidak aktif Kosong	Putih	Kurang dari 0,3 W (Bercahaya)
Tidak aktif - - -	Mati Kurang dari 0,3 W

Consumo de Energia P_ON	9,95 W
Consumo Total de Energia (TEC)	31,99 kWh

P2017H

Mode VESA Sinkronisasi Horizontal	Sinkronisasi Vertical	Video	Indikator Daya	Penggunaan Daya
Pengoperasian normal	Aktif Aktif Aktif	Putih	39 W (maksimum)**	13 W (normal,tanpa beban USB)
Mode Aktif-tidak aktif	Tidak aktif Tidak	aktif Kosong	Putih	(Menyala)
Tidak aktif - - -	Mati	Kurang dari 0,3 W
Consumo de Energia P_ON			12,0 W
Consumo Total de Energia (TEC)			42,3 kWh

Mode VESA Sinkronisasi Horizontal	Sinkronisasi Vertical	Video Indikator Daya	Penggunaan Daya
Pengoperasian normal	Aktif Aktif Aktif	Putih 37 W (maksimum)**
			14,25 (normal, tanpa beban USB)
Mode Aktif-tidak aktif	Tidak aktif Tidak aktif Kosong	Putih	Kurang dari 0,3 W
Tidak aktif - - -	Mati Kurang dari 0,3 W
Consumo de Energia P_ON		11,62 W
Consumo Total de Energia (TEC)		37,1 kWh

** Konsumsi daya maksimum dengan pencahayaan maks, dan USB active.

Dokumen ini hanya berisi informasi dan menunjukkan performa laboratorium. Produk Anda mungkin berfungsi lain, tergantung perangkat lunak, komponen, dan periferal yang Anda pesan dan tidak berhak untuk memperbarui informasi tersebut. Selain itu, pelanggan tidak boleh tergantung pada informasi ini dalam membuat keputusan tentang toleransi listrik atau sebaliknya. Tidak ada jaminan atas keakuratan atau kelengkapan secara tersurat maupun tersirat.

CATATAN: P2217 bersertifikat ENERGY STAR (Kecuali untuk China).

CATATAN: P1917S/P1917SWh/P2217Wh bersertifikat ENERGY STAR.

Produk ini memenuhi syarat untuk ENERGY STAR pada pengaturan default pabrik dan dapat dipulihkan dengan fungsi "Reset Pabrik" pada menu OSD. Mengganti pengaturan default pabrik atau mengaktifkan fitur lainnya akan meningkatkan pemakaian daya yang bisa melebihi batas yang ditetapkan ENERGY STAR.

CATATAN:

P_on : Penggunaan daya pada mode sebagaimana ditetapkan dala versi Energy Star 8.0.

TEC: Penggunaan daya total dalam KWh sebagaimana ditetapkan dalam versi Energy Star 8.0.

OSD hanya berfungsi dalam mode pengoperasian normal. Bila salah satu tombol ditekan dalam mode Aktif-tidak aktif, pesan berikut akan ditampilkan:

Dell P1917S/P1917SWh

Aktifkan komputer dan monitor untuk mendapatkan akses ke OSD.

Penetapan pin

Konektor VGA

Nomor Pin 15-	pin Bagian Samping Kabel Sinyal Tersambung
1 Video-Merah
2 Video-Hijau
3 Video-Biru
4 GND
5 Pengujian mandiri
6 GND-R
7 GND-G
8 GND-B
9 Komputer 5V/3,3V
10 Sinkronisasi	GND
11 GND
12 Data DDC
13 Sinkronisasi	H
14 Sinkronisasi	V
15 Clock DDC

Nomor Pin Bagian Samping dari Kabel Sinyal Tersambung 19-pin

1 T.M.D.S. Data 2+

2 T.M.D.S. Pelindung Data 2

3 T.M.D.S. Data 2-

4 T.M.D.S. Data 1+

5 T.M.D.S. Pelindung Data 1

6 T.M.D.S. Data 1-

7 T.M.D.S. Data 0+

8 T.M.D.S. Pelindung Data 0

9 T.M.D.S. Data 0-

10 T.M.D.S. Clock+

11 T.M.D.S. Pelindung Clock

12 T.M.D.S. Clock -

13 CEC

14 Cadangan (N.C. pada perangkat)

15 SCL

16 SDA

17 Pengardean DDC/CEC

18 Daya +5V

19 Deteksi Hot Plug

Nomor Pin Bagian Samping dari Kabel Sinyal Tersambung 20-pin
1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (r)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)
10 ML0 (n)
11 GND
12 ML0 (p)
13 GND
14 GND
15 AUX (p)
16 GND
17 AUX (n)
18 Deteksi Hot Plug
19 Re-PWR
20 +3,3 V DP_PWR

Antarmuka USB (Universal serial bus)

Bagian ini berisi informasi tentang port USB yang tersedia pada monitor.

CATATAN: Monitor ini kompatibel dengan Super-Speed USB 3.0 dan High-Speed USB 2.0.

Kecepatan Transfer Kecepatan Data Penggunaan		Daya*
Kecepatan sangat tinggi 5 Gbps	4,5 W (Maks., masing-	masing port)
Kecepatan tinggi 480 Mbps	4,5 W (Maks., masing-	masing port)
Kecepatan penuh 12 Mbps	4,5 W (Maks., masing-	masing port)

Kecepatan Transfer Kecepatan Data Penggunaan		Daya*
Kecepatan tinggi 480 Mbps	2,5 W (Maks., masing-	masing port)
Kecepatan penuh 12 Mbps	2,5 W (Maks., masing-	masing port)
Kecepatan rendah 1,5 Mbps	2,5 W (Maks., masing-	masing port)

Konektor upstream USB 3.0

Nomor Pin Bagian Samping 9-pin dari Konektor
1 VCC
2	D-
3	D+
4	GND
5	SSTX-
6	SSTX+
7	GND
8	SSRX-
9	SSRX+

Konektor downstream USB 3.0

Nomor Pin Bagi	an Samping 9-pin dari Konektor
1 VCC
2 D-
3	D+
4 GND
5 SSRX-
6 SSRX+
7 GND
8 SSTX-
9 SSTX+

Konektor Downstream USB 2.0

Nomor Pin Bagian Samping 4-pin dari Konektor
1 VCC
2 DMD
3 DPD
4 GND

Port USB

• 1 x USB 3.0 upstream - bawah
• 2 x USB 2.0 downstream - bawah
• 2 x USB 3.0 downstream - samping

CATATAN: Fungsi USB 2.0 memerlukan komputer yang mendukung USB 2.0.

CATATAN: Antarmuka USB pada monitor hanya akan berfungsi bila monitor Aktif atau berada dalam mode hemat daya. Jika Anda menonaktifkan monitor, lalu mengaktifkannya, maka diperlukan waktu beberapa detik hingga periferal yang terpasang berfungsi secara normal.

Anda dapat memasang monitor dalam sistem apa pun yang kompatibel dengan Plug and Play. Monitor akan secara otomatis menyediakan EDID (Extended Display Identification Data) untuk sistem komputer yang menggunakan protokol DDC (Display Data Channel) agar sistem dapat mengkonfigurasi sendiri dan mengoptimalkan pengaturan monitor. Sebagian besar instalasi monitor adalah otomatis, namun Anda dapat memilih pengaturan yang berbeda jika diinginkan. Untuk informasi selengkapnya tentang mengubah pengaturan monitor, lihat Mengoperasikan monitor.

Kualitas dan kebijakan piksel monitor LCD

Selama proses produksi monitor LCD, tidak jarang terjadi bahwa satu atau beberapa piksel menjadi tetap dalam kondisi yang tidak berubah. Kondisi tersebut tidak mudah untuk dilihat dan tidak mempengaruhi kualitas atau penggunaan layar. Untuk informasi lebih lanjut tentang Kualitas dan Kebijakan Piksel Monitor Dell, kunjungi situs Dukungan Dell di: www.dell.com/support/monitors.

Panduan pemeliharaan

Membersihkan monitor

PERINGATAN: Sebelum membersihkan monitor, lepas kabel daya monitor dari stopkontak.

PERHATIAN: Baca dan ikuti Petunjuk Keselamatan sebelum membersihkan monitor.

Untuk tindakan terbaik, ikuti petunjuk dalam daftar di bawah ini sewaktu membuka kemasan, membersihkan atau menangani monitor:

• Untuk membersihkan layar antistatis, lembabkan kain lembut dan bersih dengan air. Jika memungkinkan, gunakan tisu khusus pembersih layar atau larutan yang cocok untuk lapisan antistatis. Jangan gunakan bensin, tiner, amonia, pembersih abrasif, atau udara yang dikompresi.
• Gunakan kain hangat yang sedikit basah untuk membersihkan monitor. Hindari penggunaan deterjen apa pun karena deterjen tertentu akan meninggalkan noda putih pada monitor.
• Jika Anda melihat bubuk putih saat mengeluarkan monitor dari kemasan, seka dengan kain.
• Tangani monitor dengan hati-hati karena monitor berwarna lebih gelap akan lebih mudah tergores dan menimbulkan noda putih dibandingkan monitor berwarna lebih terang.
• Untuk membantu menjaga kualitas gambar terbaik pada monitor Anda, gunakan screensaver bergambar dinamis dan matikan monitor bila tidak digunakan.

Memasang dudukan

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

CATATAN: Kondisi ini berlaku untuk monitor dengan penyangga. Bila Anda membeli penyangga lain, lihat panduan pemasangan penyangga terkait untuk petunjuk persiapan.

Untuk memasang dudukan monitor.

1. Ikuti instruksi pada sirip karton untuk melepas dudukan dari bantal atas yang mengencangkannya.
2. Masukkan landasan dudukan yang sepenuhnya menghalangi slot dudukan.
3. Angkat pegangan sekrup lalu putar sekrup searah jarum jam.
4. Setelah sepenuhnya mengencangkan sekrup, lipat pegangan sekrup rata dengan ceruknya.

1. Angkat penutup, sebagaimana diperlihatkan, untuk menonjolkan area VESA untuk rakitan dudukan.

a. Sejajarkan kedua tab pada bagian atas dudukan dengan lekukan di bagian belakang monitor.
b. Tekan dudukan hingga terpasang dengan benar pada tempatnya.

CATATAN: Angkat monitor dengan hati-hati agar tidak selip atau jatuh.

Menyambungkan monitor

PERINGATAN: Sebelum Anda menjalankan prosedur apa pun pada sesi ini, ikuti Petunjuk Keselamatan.

CATATAN: Jangan sambungkan semua kabel ke komputer pada saat bersamaan. Sebaiknya, rutekan kabel melalui slot pengaturan kabel sebelum Anda menyambungkannya ke monitor.

Untuk menyambungkan monitor ke komputer:

1. Matikan komputer, lalu lepas kabel daya.
2. Sambungkan kabel VGA, HDMI atau DP dari monitor ke komputer.

Menyambungkan kabel VGA

Menyambungkan kabel HDMI (opsional)

Menyambungkan kabel USB 3.0

Setelah menyambungkan kabel DP/HDMI, ikuti prosedur di bawah ini untuk menyambungkan kabel USB 3.0 ke komputer, lalu selesaikan konfigurasi monitor:

1. Sambungkan port USB 3.0 upstream (kabel disertakan) ke port USB 3.0 yang sesuai di komputer. (Lihat Tampilan Bawah untuk rinciannya.).

2. Sambungkan periferal USB 3.0 ke port USB 3.0 downstream pada monitor.

3. Sambungkan kabel daya komputer dan monitor ke stopkontak terdekat.

4. Hidupkan monitor dan komputer. Jika monitor menampilkan gambar, maka pemasangan telah selesai. Jika gambar tidak ditampilkan, lihat Masalah khusus pada USB (Universal serial bus).

5. Gunakan slot kabel pada dudukan monitor untuk mengatur kabel.

Gunakan slot pengaturan kabel untuk mengatur penyambungan kabel ke monitor.

CATATAN: Agar layar LCD tidak tergores sewaktu melepas dudukan, pastikan monitor diletakkan pada permukaan yang lembut dan bersih.

CATATAN: Kondisi ini berlaku untuk monitor dengan penyangga. Bila Anda membeli penyangga lain, lihat panduan pemasangan penyangga terkait untuk petunjuk persiapan.

1. Tempatkan monitor di atas kain lembut atau bantal.
2. Tekan terus tombol pelepas dudukan.
3. Angkat dan jauhkan penyangga dari monitor.

Ikuti petunjuk yang diberikan bersama kit pemasangan di dinding yang kompatibel dengan VESA.

1. Letakkan panel monitor di atas kain lembut atau bantal pada permukaan meja yang datar dan stabil.

2. Lepas dudukan.

3. Gunakan obeng untuk melepas keempat sekrup yang mengencangkan penutup plastik.

4. Pasang braket dudukan dari kit dudukan dinding ke monitor.

5. Pasang monitor di dinding dengan mengikuti petunjuk yang diberikan bersama kit dudukan di dinding.

CATATAN: Hanya untuk digunakan dengan braket dudukan dinding yang termasuk dalam daftar UL atau CSA atau GS dengan kapasitas menahan muatan/berat minimum 12,00 kg.

Menghidupkan monitor

Tekan tombol untuk menghidupkan monitor.

Menggunakan kontrol panel depan

Gunakan tombol di bagian depan monitor untuk menyesuaikan tampilan gambar.

Tabel berikut berisi penjelasan tentang tombol panel depan:

Tombol Panel Depan Keterangan
1		Gunakan tombol ini untuk memilih dari daftar mode preset.
	Tombol cara pintas/Preset Modes (Mode Preset)
2		Gunakan menu sumber input untuk memilih di antara berbagai sinyal video yang mungkin ter-sambung ke monitor.
	Tombol cara pintas/Input source (Sumber input)
3		Gunakan tombol menu untuk menjalankan tampilan layar on (OSD) dan memilih menu OSD.
	Menu	Lihat Mengakses menu OSD.
4		Gunakan tombol ini untuk kembali ke menu utama atau menutup menu utama OSD.
	Exit (Keluar)
5	Tombol Hidup/Mati (dilengkapi indikator LED)	Gunakan tombol power untuk mengaktifkan dan menonaktifkan monitor.Cahaya putih yang terus menyala menunjukkan monitor yang aktif. Cahaya putih berkedip menunjukkan monitor dalam mode hemat daya.

Kontrol OSD

Gunakan tombol di bagian depan monitor untuk menyesuaikan pengaturan gambar.

Tombol Panel Depan Keterangan
1		Gunakan tombol atas untuk menambah nilai atau pindah ke atas dalam menu.
	Atas
2		Gunakan tombol bawah untuk mengurangi nilai atau pindah ke bawah dalam menu.
	Bawah
3		Gunakan tombol OK untuk mengkonfirmasikan pilihan pada menu.
	OK
4		Gunakan tombol kembali untuk kembali ke menu sebelumnya.
	Kembali

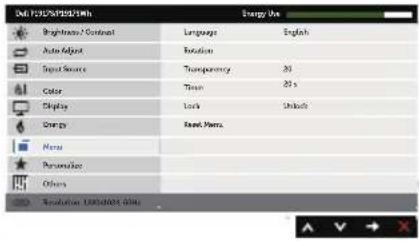

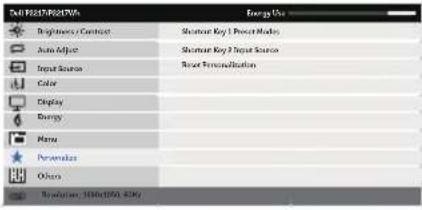

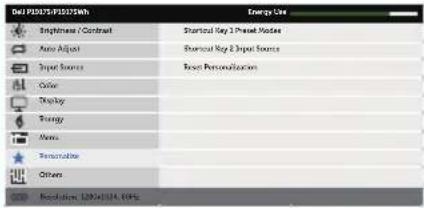

Menggunakan menu OSD (Tampilan di Layar)

Mengakses menu OSD

CATATAN: Perubahan apa pun yang Anda buat akan secara otomatis tersimpan saat Anda beralih ke menu lain, menutup menu OSD, atau menunggu menu OSD untuk secara otomatis menutup.

1. Tekan tombol untuk menampilkan menu utama OSD.

Menu utama untuk input analog (VGA)

1. Tekan tombolkan untuk beralih di antara pilihan pengaturan. Saat beralih dari satu ikon ke ikon lainnya, pilihan akan disorot.
2. Tekan tombol-sekali untuk mengaktifkan pilihan yang disorot.
3. Tekan tombolkan untuk memilih parameter yang diinginkan.
4. Tekan →alu gunakan tombol da, berisarkan indikator pada menu, untuk membuat perubahan.
5. Pilih tombol untuk kembali ke menu utama.

Ikon Menu dan Submenu		Keterangan
	Brightness/Contrast(Kecerahan/Kontras)	Gunakan menu ini untuk mengaktifkan penyesuaian brightness/contrast (kecerahan/kontras).
		GWY5
	Brightness(Kecerahan)	Kecerahan menyesuaikan pencahayaan lampu latar.Tekan tombol antuk menambah kecerahan, lalu tekan tombol antuk mengurangi kecerahan(min. 0/maks. 100).CATATAN: Penyesuaian kecerahan manual tidak tersedia bila kontras dinamis diaktifkan.
	Contrast(Kontras)	Sesuaikan dulu kecerahan, lalu sesuaikan kontras hanya jika penyesuaian lebih lanjut diperlukan.Tekan tombol antuk menambah kontras, lalu tekan tombol antuk mengurangi kontras (min. 0/maks. 100).Fungsi kontras akan menyesuaikan derajat perbedaan antara gelap dan terang di layar monitor.

Auto Adjust (Penyesuaian Otomatis)

Gunakan tombol ini untuk mengaktifkan konfigurasi otomatis dan menyesuaikan menu.

Dialog berikut akan muncul di layar gelap saat monitor menyesuaikan ke input aktif dengan sendirinya:

Penyesuaian otomatis memungkinkan monitor menyesuaikan otomatis sinyal video masuk. Setelah menggunakan penyesuaian otomatis, Anda dapat menyetel monitor lebih lanjut menggunakan kontrol clock piksel (kasar) dan fase (halus) dalam pengaturan tampilan.

CATATAN: Penyesuaian otomatis tidak terjadi jika Anda menekan tombol sewaktu tidak ada sinyal input video aktif atau kabel terpasang.

Pilihan ini hanya tersedia bila Anda menggunakan konektor (VGA) analog.

	Input Source(Sumber Input)	Gunakan menu sumber input untuk memilih di antara berbagai sinyal video yang mungkin tersambung ke monitor.
	VGA	Pilih input VGA bila Anda menggunakan konektor (VGA) analog. Tekan ➕ntuk memilih sumber input VGA.
	DP	Pilih input DP bila Anda menggunakan konektor DP. Tekan ➕ntuk memilih sumber input DP.
	HDMI	Pilih input HDMI bila Anda menggunakan konektor HDMI. Tekan ➕ntuk memilih sumber input HDMI.
	Auto Select(Pemilihan Otomatis)	Pilih pilihan otomatis untuk memindai sinyal video yang tersedia.
	Reset Input Source(Reset Sumber Input)	Pilih pilihan ini untuk mengembalikan Sumber Input.
	Color (Warna)	Gunakan warna untuk menyesuaikan mode pengaturan warna.

Preset Modes (Mode Preset)

Bila mode standardipilih, Anda juga dapat memilih standar, tampilan nyaman, multimedia, film, game, hangat, sejuk, atau warna kustom dari daftar.

• Standard (Standar): Berisi pengaturan warna default monitor. Ini adalah mode preset default.
• ComfortView (Tampilan Nyaman): Mengurangi kadar sinar biru yang dipancarkan dari layar untuk menjadikan tampilan lebih nyaman bagi mata Anda.
• Multimedia: Berisi pengaturan warna yang ideal untuk aplikasi multimedia.
• Movie (Film): Berisi pengaturan warna yang ideal untuk film.
• Game (Permainan): Berisi pengaturan warna yang ideal untuk sebagian besar aplikasi game.
• Warm (Hangat): Meningkatkan temperatur warna. Layar ini terlihat lebih hangat dengan nada warna merah/kuning.
• Cool (Sejuk): Menurunkan temperatur warna. Layar ini terlihat lebih sejuk dengan nada warna biru.
• Custom Color (Warna kustom): Untuk menyesuaikan pengaturan warna secara manual.

Tekan tombol akan untuk menyesuaikan tiga nilai warna (R, G, B) dan menciptakan mode standar warna Anda.

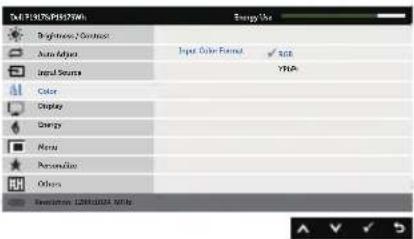

	Input Color Format (Format Warna Input)	Untuk menetapkan mode input video ke:RGB: Pilih opsi ini jika monitir Anda terhubung ke komputer atau DVD player menggunakan kabel HDMI.YPbPr: Gunakan pilihan ini jika pemutar DVD hanya mendukung output YPbPr.
	Hue (Corak)	Fitur ini dapat mengubah warna gambar video menjadi hijau atau ungu. Fitur ini digunakan untuk menyesuaikan warna nada kulit yang diinginkan. Gunakan atau untuk menyesuaikan nada warna dari 0 hingga 100.Tekan untuk menambah bayangan hijau pada video.Tekan untuk menambah bayangan ungu pada video.CATATAN: Penyesuaian Corak tersedia hanya bila Anda memilih mode standar Film atau Game.
	Saturation (Kejenuhan)	Fitur ini dapat menyesuaikan kejenuhan warna pada video. Gunakan atau untuk menyesuaikan saturasi dari 0 hingga 100.Tekan untuk menambah tampilan monokrom pada video.Tekan untuk menambah tampilan berwarna pada video.CATATAN: Penyesuaian Saturasi tersedia hanya bila Anda memilih mode standar Film atau Game.
	Reset Color (Atur Ulang Warna)	Memungkinkan pengaturan warna monitor ke pengaturan pabrik.
	Display (Tampilan)	Gunakan tampilan untuk menyesuaikan gambar.
	Aspect Ratio (Rasio Aspek)	Menyesuaikan rasio gambar ke lebar 16:9, 4:3, atau 5:4 (untuk P2017H).Menyesuaikan rasio gambar ke lebar 16:10, 4:3, atau 5:4 (untuk P2217/P2217Wh).
	Horizontal Position (Posisi Horizontal)	Gunakan tombol ∧ tau √√uk menyesuaikan gambar ke kiri dan kanan. Minimal 0 (-). Maksimal 100 (+).
	Vertical Position (Posisi Vertikal)	Gunakan tombol ∧ tau √√uk menyesuaikan gambar ke atas dan bawah. Minimal 0 (-). Maksimal 100 (+).
	Sharpness (Ketajaman)	Fitur ini dapat membuat gambar terlihat lebih tajam atau lebih lembut. Gunakan ∧ tau √√uk menyesuaikan ketajaman dari 0 hingga 100.
	Pixel Clock (Clock Piksel)	Penyesuaian fase dan clock piksel memungkinkan Anda mengubah monitor sesuai keinginan. Gunakan tombol ∧ atau √√ntuk mendapatkan kualitas gambar terbaik. Minimal 0 (-). Maksimal 100 (+).
	Phase (Fase) Jika	hasil memuaskan tidak dapat diperolah menggunakan penyesuaian fase, gunakan kembali penyesuaian clock piksel (kasar) dan fase (halus). Minimal 0 (-). Maksimal 100 (+).
	Dynamic Contrast (Kontras Dinamis)	Dapat digunakan untuk meningkatkan kontras sehingga menghasilkan kualitas gambar yang lebih tajam dan lebih rinci.Tekan tombol →√ntuk memilih kontras dinamis aktif atau tidak aktif.CATATAN: Kontras dinamis menghasilkan kontras lebih tinggi jika Anda memilih mode standar game atau film.
	Response Time (Waktu Respons)	Pengguna dapat memilih antara cepat atau normal. (untuk P1917S/P1917SWh dan P2017H saja)
	Reset Display (Atur Ulang Tampilan)	Mengembalikan pengaturan tampilan default.
[KHAS]	Energy (Energi)
	Power Button LED (LED Tombol Daya)	Memungkinkan Anda mengatur indikator LED daya selama aktif atau tidak aktif untuk menghemat energi.
	USB Untuk	mengaktifkan atau menonaktifkan fungsi USB saat monitor berada dalam mode siaga.CATATAN: USB AKTIF/TIDAK AKTIF dalam mode siaga hanya tersedia bila kabel upstream USB dilepas. Pilihan ini akan berwarna abu-abu bila kabel upstream USB dipasang.
	Reset Energy (Atur Ulang Energi)	Pilih pilihan ini untuk mengembalikan Pengaturan energi ke default.
	Menu Pilih opsi ini untuk menyesuaikan pengaturan OSD, misalnya bahasa OSD, lama waktu menu tetap ditampilkan di layar, dll.
	Language (Bahasa) Pilihan Bahasa akan mengatur tampilan OSD ke salah satu dari delapan bahasa (Inggris, Spanyol, Prancis, Jerman, Portugis Brasil, Rusia, Cina Modern, atau Jepang).
	Rotation (Rotasi) Memutar posisi OSD berlawanan arah putaran jarum jam 90 derajat.
	Transparency (Transparansi) Gunakan pilihan ini untuk mengubah transparansi menu dengan menekan tombol 🐘an 🐘uai dari 0 hingga 100.
	Timer Waktu tunggu OSD: menetapkan jangka waktu OSD akan tetap aktif setelah tombol paling terakhir ditekan. Gunakan 🐘tau 🐘uk menyesuaikan panel geser dalam penambahan 1 detik, mulai dari 5 hingga 60 detik.
	Lock (Penguncian) Mengontrol akses pengguna ke penyesuaian. Bila kunci dipilih, penyesuaian pengguna tidak dapat dilakukan. Semua tombol terkunci. CATATAN: Saat OSD terkunci, menekan tombol menu akan membuka langsung menu pegaturan OSD, dengan 'Kunci OSD' telah dipilih saat masuk. Tekan dan tahan 🐘ombol selama 6 detik untuk membuka kunci dan memungkinkan pengguna mengakses semua pengaturan yang berlaku.
	Reset Menu (Atur Ulang Menu) Mereset semua pengaturan OSD ke nilai preset pabrik.

★	Personalize(Personalisasikan)	Pengguna dapat memilih fitur dari tombol pintas 1,tombol pintas 2, atur ulang personalisasi, mode standaratau sumber input, dan atur sebagai tombol pintas.[IMAGE]
	Shortcut Key 1(Tombol Pintas 1)	Pengguna dapat memilih salah satu dari yang berikut:mode standar, kecerahan/kontras, penyesuaianotomatis, sumber input, rasio aspek (pilihan), rotasi untukmengatur tombol pintas 1.
	Shortcut Key 2(Tombol Pintas 2)	Pengguna dapat memilih salah satu dari yang berikut:mode standar, kecerahan/kontras, penyesuaianotomatis, sumber input, rasio aspek (pilihan), rotasi untukmengatur tombol pintas 2.
	ResetPersonalization(Atur UlangPersonalisasi)	Untuk mengembalikan tombol pintasan ke pengaturandefault.
	Others (Lainnya)

	DDC/CI DDC/CI (saluran data tampilan/antarmuka perintah) memungkinkan parameter monitor (kecerahan, keseimbangan warna, dsb.) dapat disesuaikan melalui perangkat lunak di komputer. Anda dapat menonaktifkan fitur ini dengan memilihnonaktif. Aktifkan fitur ini untuk menghadirkan pengalaman pengguna terbaik dan performa monitor yang optimal.
	LCD Conditioning (Peremajaan LCD)	Membantu mengurangi kasus kecil pada penyimpanan gambar. Tergantung pada tingkat penyimpanan gambar, program tersebut mungkin perlu waktu beberapa saat untuk dijalankan. Untuk memulai memperbarui LCD, pilih Enable (Aktifkan).
	Reset Other (Atur Ulang Lainnya)	Mereset semua pengaturan dalam menu Pengaturan Others (Lainnya) ke nilai preset pabrik.
	Factory Reset (Pengaturan Pabrik)	Pulihkan semua nilai pra-setel ke pengaturan default pabrik: Ada juga pengaturan untuk uji ENERGY STAR®.

CATATAN: Monitor Anda dilengkapi fitur internal agar dapat mengkalibrasi kecerahan secara otomatis guna meremajakan LED.

Pesan Peringatan OSD

Bila fitur Kontras Dinamis diaktifkan (dalam mode standar: Permainan atau Film), penyesuaian kecerahan manual dinonaktifkan.

Dell P1917S/P1917SWh

Bila monitor tidak mendukung mode resolusi tertentu, maka pesan berikut akan ditampilkan:

Dell P1917S/P1917SWh

Artinya, monitor tidak dapat disinkronisasikan dengan sinyal yang diterima dari komputer. Lihat Spesifikasi monitor untuk rentang frekuensi Horizontal dan Vertical yang dapat digunakan monitor ini. Mode yang disarankan adalah 1280 x 1024 (untuk P1917S/P1917SWh) atau 1600 x 900 (untuk P2017H) atau 1680 x 1050 (untuk P2217/P2217Wh).

Sebelum fungsi DDC/CI dinonaktifkan, pesan berikut ditampilkan:

Dell P1917S/P1917SWh

Bila monitor beralih ke Mode Hemat Daya, pesan berikut ditampilkan:

Dell P1917S/P1917SWh

Entering Power Save Mode.

Dell P2017H

Entering Power Save Mode.

Dell P2217/P2217Wh

Entering Power Save Mode.

Jika Anda menekan tombol selain tombol daya, maka pesan berikut akan muncul, tergantung pada input yang dipilih:

Dell P1917S/P1917SWh

Jika kabel VGA, HDMI atau DP tidak tersambung, maka kotak dialog melayang akan ditampilkan di bawah ini. Monitor akan beralih ke Power Save Mode (Mode Hemat Daya) setelah 4 menit dibiarkan dalam kondisi ini.

Dell P1917S/P1917SWh

No VGA Cable

Lihat Pemecahan Masalah untuk informasi lebih lanjut.

Mengkonfigurasi monitor

Menetapkan resolusi maksimum

Untuk menetapkan resolusi maksimum pada monitor:

Pada Windows® 8, dan Windows® 8.1:

1. Untuk Windows 8 dan Windows 8.1, pilih ubin Desktop untuk beralih ke desktop klasik.
2. Klik kanan desktop, lalu klik Screen resolution (Resolusi layar).
3. Klik daftar gulir Resolusi Layar lalu pilih 1280 x 1024 (untuk P1917S/P1917SWh) atau 1600 x 900 (untuk P2017H) atau 1680 x 1050 (untuk P2217/P2217Wh).
4. Klik OK.

Pada Windows® 10:

1. Klik kanan desktop, lalu klik Pengaturan tampilan.
2. Klik Pengaturan tampilan lanjut.
3. Klik daftar gulir Resolusi lalu pilih 1280 x 1024 (untuk P1917S/P1917SWh) atau 1600 x 900 (untuk P2017H) atau 1680 x 1050 (untuk P2217/P2217Wh).
4. Klik Terapkan.

Jika Anda tidak melihat 1280 x 1024 (untuk P1917S/P1917SWh) atau 1600 x 900 (untuk P2017H) atau 1680 x 1050 (untuk P2217/P2217Wh) sebagai pilihan, maka Anda perlu memperbarui driver grafis. Tergantung pada komputer, selesaikan salah satu prosedur berikut:

Jika Anda memiliki desktop atau laptop merk Dell:

- Kunjungi www.dell.com/support, masukkan Tag Servis komputer, lalu download driver terbaru untuk kartu grafis Anda.

Jika Anda menggunakan komputer selain Dell (laptop maupun desktop):

• Kunjungi situs dukungan komputer Anda, lalu unduh driver grafis terbaru.
• Kunjungi situs web kartu grafis Anda, lalu unduh driver grafis terbaru.

Menggunakan Kemiringan, Ayun, dan Ekstensi Vertikal

CATATAN: Kondisi ini berlaku untuk monitor dengan penyangga. Bila Anda membeli dudukan lain, baca panduan pemasangan dudukan yang terkait untuk mengetahui petunjuk pemasangan.

Kemiringan, Putaran

Dengan dudukan yang terpasang pada monitor, Anda dapat memiringkan dan memutar monitor untuk mendapatkan sudut tampilan ternyaman.

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

Ekstensi Vertikal

CATATAN: Dudukan akan menambah tinggi secara vertikal hingga 130 mm. Gambar di bawah ini mengilustrasikan cara meninggikan dudukan secara vertikal.

Sebelum diputar, monitor harus ditinggikan sepenuhnya secara vertikal (Ekstensi Vertikal) dan dimiringkan ke atas sepenuhnya agar tidak membentur bagian tepi bawah monitor.

CATATAN: Untuk menggunakan fungsi Rotasi Layar (tampilan Lanskap dibandingkan Potret) dengan komputer Dell, Anda harus memperbarui driver grafis yang tidak disertakan bersama monitor ini. Untuk mengunduh driver grafis, kunjungi www.dell.com/support dan lihat bagian Download berisi Driver Video untuk pembaruan driver terakhir.

CATATAN: Saat berada dalam Mode Tampilan Potret, Anda dapat mengalami degradasi performa pada aplikasi yang penuh grafis (Permainan 3D, dsb.).

PERINGATAN: Sebelum Anda melakukan prosedur pada sesi ini, ikuti Petunjuk Keamanan.

Pengujian mandiri

Monitor ini dilengkapi fitur uji mandiri yang memungkinkan Anda memeriksa apakah monitor berfungsi dengan baik. Jika monitor dan komputer telah tersambung dengan benar namun layar monitor tetap gelap, jalankan uji mandiri monitor dengan melakukan langkah-langkah berikut:

1. Matikan komputer dan monitor.
2. Putuskan semua sambungan kabel video dari monitor. Dengan demikian, komputer tidak harus disertakan.
3. Hidupkan monitor.

Jika monitor berfungsi dengan benar, maka monitor dapat mendeteksi ketiadaan sinyal dan salah satu pesan berikut akan ditampilkan. Sewaktu berada dalam mode uji mandiri, LED daya tetap berwarna putih.

CATATAN: Kotak ini juga akan muncul selama pengoperasian sistem normal, jika sambungan kabel video terlepas atau rusak.

1. Matikan monitor, sambungkan kembali kabel video, lalu hidupkan komputer dan monitor.

Jika monitor tetap gelap setelah kabel disambungkan kembali, periksa pengontrol video dan komputer.

Diagnostik internal

Monitor ini dilengkapi program diagnosis internal yang dapat membantu Anda menentukan apakah ketidaknormalan layar yang dialami adalah masalah bawaan pada monitor, atau pada komputer maupun kartu video.

CATATAN: Anda dapat menjalankan diagnostik internal hanya bila sambungan kabel video dilepas dan monitor dalam mode uji mandiri.

Untuk menjalankan diagnosis internal:

1. Pastikan layar bersih (tidak ada partikel debu pada permukaan layar).
2. Lepas kabel video dari bagian belakang komputer maupun monitor. Monitor akan beralih ke mode uji mandiri.
3. Tekan terus tombol 1 selama 5 detik. Layar abu-abu muncul.
4. Periksa ketidaknormalan pada layar secara menyeluruh.
5. Tekan kembali tombol 1 pada panel depan. Warna layar berubah menjadi merah.
6. Periksa ketidaknormalan pada layar.
7. Ulangi langkah 5 dan 6 untuk memeriksa layar berwarna hijau, biru, hitam, putih, dan layar teks.

Pengujian akan selesai setelah layar teks muncul. Untuk keluar, tekan kembali tombol 1. Jika Anda tidak mendeteksi ketidaknormalan apa pun pada layar setelah menggunakan program diagnosis internal, berarti monitor berfungsi baik. Periksa kartu video dan komputer.

Masalah umum

Tabel berikut berisi informasi umum tentang masalah pada monitor yang biasa terjadi dan mungkin Anda alami beserta kemungkinan solusinya:

Gejala Umum Kemungkinan Solusi
Tidak ada video/LED daya tidak aktif	Pastikan kabel video yang menyambungkan monitor dan komputer telah tersambung dengan benar dan aman.Pastikan stopkontak berfungsi dengan baik menggunakan peralatan listrik lainnya.Pastikan sumber input yang benar telah dipilih melalui menu Input source (Sumber input).
Tidak ada video/LED daya aktif	Meningkatkan kontrol kecerahan dan kontras menggunakan OSD.Jalankan pemeriksaan fitur uji mandiri monitor.Periksa apakah ada pin yang tertekuk atau rusak pada konektor kabel video.Jalankan diagnosis internal.Pastikan sumber input yang benar telah dipilih melalui menu Input source (Sumber input).
Fokus buruk	Kurangi kabel ekstensi video.Atur ulang monitor ke Factory Settings (Pengaturan Pabrik)Factory Reset (Atur Ulang Pabrik).Ubah resolusi video ke rasio aspek yang benar.
Video goyang/tidak stabil	Atur ulang monitor ke Factory Settings (Pengaturan Pabrik)Factory Reset (Atur Ulang Pabrik).Periksa faktor lingkungan.Pindahkan lokasi monitor, lalu uji di ruangan lain.
Piksel hilang	Matikan daya, lalu hidupkan kembali.Piksel yang tidak aktif secara permanen adalah cacat alami yang dapat terjadi pada teknologi LCD.Untuk informasi lebih lanjut tentang Kebijakan Kualitas dan Piksel Monitor Dell, kunjungi situs Dell Support di www.dell.com/support/monitors.
Piksel diam	Matikan daya, lalu hidupkan kembali.Piksel yang tidak aktif secara permanen adalah cacat alami yang dapat terjadi pada teknologi LCD.Untuk informasi lebih lanjut tentang Kebijakan Kualitas dan Piksel Monitor Dell, kunjungi situs Dell Support di www.dell.com/support/monitors.
Masalah kecerahan	Atur ulang monitor ke Pengaturan Pabrik (Factory Reset (Atur Ulang Pabrik)).Sesuaikan kecerahan & kontrol kontras melalui OSD.
Distorsi geometris	Atur ulang monitor ke Pengaturan Pabrik (Factory Reset (Atur Ulang Pabrik)).Sesuaikan kontrol horizontal & vertikal melalui OSD.
Garis horizontal/vertikal	Atur ulang monitor ke Pengaturan Pabrik (Factory Reset (Atur Ulang Pabrik)).Jalankan pemeriksaan fitur uji mandiri monitor, lalu lihat apakah garis tersebut juga muncul dalam mode uji mandiri.Periksa apakah ada pin yang tertekuk atau rusak pada konektor kabel video.Jalankan diagnosis internal.
Masalah sinkronasi	Atur ulang monitor ke Pengaturan Pabrik (Factory Reset (Atur Ulang Pabrik)).Jalankan pemeriksaan fitur uji mandiri monitor untuk melihat apakah layar acak tersebut muncul dalam mode uji mandiri.Periksa apakah ada pin yang tertekuk atau rusak pada konektor kabel video.Hidupkan ulang komputer dalam mode aman.
Masalah terkait keselamatan	Jangan lakukan langkah pemecahan masalah apa pun.Segera hubungi Dell.
Masalah terputus-putus	Pastikan kabel video yang menyambungkan monitor dan komputer telah tersambung dengan benar dan aman.Atur ulang monitor ke Pengaturan Pabrik (Factory Reset (Atur Ulang Pabrik)).Jalankan pemeriksaan fitur uji mandiri monitor untuk melihat apakah masalah intermiten tersebut muncul dalam mode uji mandiri.
Warna hilang	Jalankan pemeriksaan fitur uji mandiri monitor.Pastikan kabel video yang menyambungkan monitor dan komputer telah tersambung dengan benar dan aman.Periksa apakah ada pin yang tertekuk atau rusak pada konektor kabel video.
Warna salah	Ubah Mode Pengaturan Warna di OSD Pengaturan Warna ke Grafis atau Video, tergantung pada aplikasi.Coba Preset Modes (Mode Preset) berbeda di OSD Pengaturan Color (Warna). Atur nilai R/G/B di Custom Color (Warna kustom) di OSD Pengaturan Color (Warna).Ubah Input Color Format (Format Warna Input) ke RGB atau YPbPr di OSD Pengaturan Color (Warna).Jalankan diagnosis internal.
Penyimpanan gambar dari gambar statis yang tertinggal pada monitor dalam waktu lama	Gunakan fitur Manajemen Daya untuk mematikan monitor setiap kali bila tidak digunakan (untuk informasi lebih lanjut, baca Mode manajemen daya).Cara lainnya, gunakan screensaver yang berubah dinamis.
Bayangan video atau berbayang	Ubah Response Time (Waktu Respons) pada OSD Display (Layar) ke Fast (Cepat) atau Normal, tergantung pada aplikasi dan penggunaan.

Masalah khusus produk

Gejala Khusus Kemungkinan Solusi
Gambar layar terlalu kecil	Periksa pengaturan Aspect Ratio (Rasio Aspek) di OSD Pengaturan Display (Tampilan).Atur ulang monitor ke Pengaturan Pabrik (Factory Reset (Atur Ulang Pabrik)).
Tidak dapat menyesuaikan monitor menggunakan tombol pada panel samping	Matikan layar, lepas kabel daya, pasang lagi, lalu hidupkan monitor.Pastikan menu OSD tidak terkunci. Jika ya, tekan terus tombol di atas tombol daya selama 6 menit untuk membuka kunci. (Untuk informasi selengkapnya, lihat Kunci).
Tidak ada sinyal saat kontrol pengguna ditekan	Periksa sumber sinyal. Pastikan komputer tidak berada dalam mode siaga atau tidur dengan menggerakkan mouse atau menekan salah satu tombol pada keyboard.Pastikan kabel video telah terpasang dengan benar. Putuskan sambungan, lalu sambungkan kembali kabel video bila perlu.Atur ulang komputer atau pemutar video.
Gambar tidak memenuhi seluruh layar	Karena format video (rasio aspek) DVD berbeda, monitor dapat menampilkan dalam layar penuh.Jalankan diagnosis internal.

Masalah khusus pada USB (Universal serial bus)

Gejala Khusus Kemungkinan Solusi
Antarmuka USB tidak berfungsi	Periksa apakah monitor telah dihidupkan.Sambungkan kembali kabel upstream ke komputer.Sambungkan kembali periferal USB (konektor downstream).Matikan, lalu hidupkan kembali monitor.Jalankan boot ulang komputer.Beberapa perangkat USB seperti HDD portabel eksternal memerlukan arus listrik lebih tinggi; sambungkan perangkat tersebut langsung ke sistem komputer.
Antarmuka USB 3.0 Supe Speed lambat	Periksa apakah komputer mendukung USB 3.0.Beberapa komputer dilengkapi port USB 3.0, USB 2.0, dan USB 1.1. Pastikan penggunaan port USB yang benar.Pastikan penggunaan port USB yang benar.Sambungkan kembali kabel upstream ke komputer.Sambungkan kembali periferal USB (konektor downstream).Jalankan boot ulang komputer.
Periferal USB nirkabel tidak berfungsi ketika perangkat USB 3.0 dicolokkan	Jauhkan jarak antara periferal USB 3.0 dan unit penerima USB nirkabel.Posisikan unit penerima USB nirkabel sedekat mungkin dengan periferal USB nirkabel.Gunakan kabel ekstensi USB untuk memposisikan unit penerima USB nirkabel sejauh mungkin dari port USB 3.0.

PERINGATAN: Petunjuk Keselamatan

PERINGATAN: Penggunaan kontrol, penyesuaian, atau prosedur selain yang ditetapkan dalam dokumen ini dapat mengakibatkan terjadinya sengatan listrik, bahaya listrik, dan/atau bahaya mekanis.

Untuk informasi mengenai instruksi keselamatan, lihat Informasi Keselamatan, Lingkungan dan Peraturan (SERI).

Informasi FCC (Hanya untuk AS) dan informasi peraturan lainnya

Untuk informasi tentang FCC dan informasi peraturan lainnya, kunjungi situs web kepatuhan hukum yang terdapat di www.dell.com/regulatory_compliance.

Menghubungi Dell

Untuk menghubungi Dell tentang penjualan, bantuan teknik, atau masalah layanan pelanggan:

1. Kunjungi www.dell.com/contactdell.
2. Verifikasikan negara atau kawasan Anda dalam daftar drop-down Pilih Negara/ Daerah di bagian bawah halaman.
3. Pilih layanan yang sesuai atau link dukungan berdasarkan kebutuhan Anda atau pilih metode untuk menghubungi Dell yang nyaman bagi Anda. Dell menyediakan beberapa pilihan dukungan dan layanan berbasis online dan telepon. Ketersediaan dapat berbeda menurut negara maupun produk, dan beberapa layanan mungkin tidak tersedia di wilayah Anda.

CATATAN: Jika Anda tidak memiliki sambungan internet, kontak informasi dapat ditemukan pada faktur pembelian, slip kemasan, faktur, atau katalog produk Dell.
