PANDUAN PENGGUNA SE1918HV DELL

CATATAN: A CATATAN berisi informasi penting yang akan membantu Anda menggunakan monitor secara lebih baik.

PERHATIAN: PERHATIAN berisi kemungkinan kerusakan perangkat keras atau hilangnya data jika petunjuk tidak diikuti.

PERINGATAN: PERINGATAN berisi kemungkinan kerusakan properti, cedera diri, atau bahkan kematian.

Hak Cipta © 2017 \~ 2019 Dell Inc. atau anak perusahaannya. Semua hak dilindungi undang-undang. Dell, EMC, dan merek dagang lainnya adalah merek dagang Dell Inc. atau anak perusahaannya. Merek dagang lain mungkin merupakan merek dagang dari masing-masing pemiliknya.

2019 - 09

Rev. A03

Daftar Isi

Tentang Monitor 5

Isi Kemasan....5

Kelengkapan Produk 6

Mengenal Komponen dan Kontrol 7

Spesifikasi Monitor 9

Spesifikasi Panel Datar .....9

Spesifikasi Resolusi....11

Spesifikasi Listrik 11

Mode Tampilan Preset. 11

Karakteristik Fisik 13

Karakteristik Lingkungan 14

Mode Manajemen Daya 15

Penetapan Pin 18

Kemampuan Plug and Play 18

Kualitas & Kebijakan Piksel Monitor LCD . . . . . . . . . . . . . . . 19

Panduan Pemeliharaan. 19

Merawat Monitor 19

Menyiapkan Monitor.... 20

Memasang Dudukan 20

Menyambungkan Monitor 21

Menyambungkan Kabel VGA 21

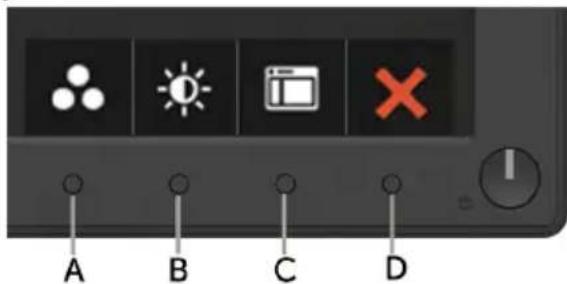

Menggunakan Kontrol Panel Depan 24

Tombol Panel Depan....25

Menggunakan Menu OSD (Tampilan di Layar) ..... 26

Mengakses Sistem Menu 26

Pesan OSD....49

Menetapkan Resolusi Maksimum 51

Jika Anda memiliki desktop Dell atau PC Dell dengan akses Internet 52

Jika Anda memiliki desktop, PC, atau kartu grafis selain Dell . . . 52

Menggunakan Kemiringan 53

Mengatasi Masalah.... 54

Uji Mandiri 54

Masalah Khusus Produk 60

Masalah Soundbar Dell....61

Lampiran.... 64

Petunjuk Keselamatan 64

Informasi FCC (Hanya untuk A.S.) dan Informasi Peraturan Lainnya 64

Menghubungi Dell 64

Tentang Monitor

Isi Kemasan

Monitor ini dilengkapi semua komponen yang ditunjukkan di bawah ini. Jika terdapat komponen yang tidak tersedia, hubungi dukungan teknis Dell. Untuk selengkapnya, lihat Menghubungi Dell.

CATATAN: Sejumlah item mungkin bersifat opsional dan tidak diberikan bersama monitor ini. Sejumlah fitur atau media mungkin tidak tersedia di negara tertentu.

	· Monitor
	· Penyangga
	· Dudukan Dasar
	· Penutup Sekrup VESATM
	· Kabel Daya (berbeda di setiap negara)
	· Kabel VGA

- Informasi Keselamatan dan Peraturan

Kelengkapan Produk

Layar panel datar Dell SE1918HV / SE2018HV / SE2018HR / SE2218HV adalah layar LCD (Liquid Crystal Display) dengan TFT (Thin-Film Transistor) dan matriks aktif yang dilengkapi lampu latar LED. Berikut adalah fitur monitor:

- SE1918HV: Ukuran gambar yang terlihat secara diagonal 47,01 cm (18,51 inci), resolusi 1366 x 768, dan dukungan layar penuh untuk resolusi lebih rendah.

- SE2018HV / SE2018HR: Ukuran gambar yang terlihat secara diagonal 49,41 cm (19,5 inci), resolusi 1600 x 900, dan dukungan layar penuh untuk resolusi lebih rendah.

- SE2218HV : Ukuran gambar yang terlihat secara diagonal 54,69 cm (21,53 inci), resolusi 1920 x 1080, dan dukungan layar penuh untuk resolusi lebih rendah.

• Kemampuan pengatur kemiringan.

- Dudukan yang dapat dilepas dan lubang pemasangan VESA (Video Electronics Standards Association) 100 mm untuk solusi pemasangan yang fleksibel.

• Kemampuan plug and play jika didukung sistem.

- Penyesuaian OSD (Tampilan di Layar) untuk kemudahan optimalisasi layar dan konfigurasi.

• Slot kunci keamanan.

• Kemampuan Manajemen Aset.

• CECP (untuk Cina).

- Sesuai dengan RoHS.

- Indikator Energi menunjukkan tingkat energi yang digunakan oleh monitor secara real-time.

- Kontrol peredupan lampu analog untuk tampilan bebas kedip.

Mengenal Komponen dan Kontrol

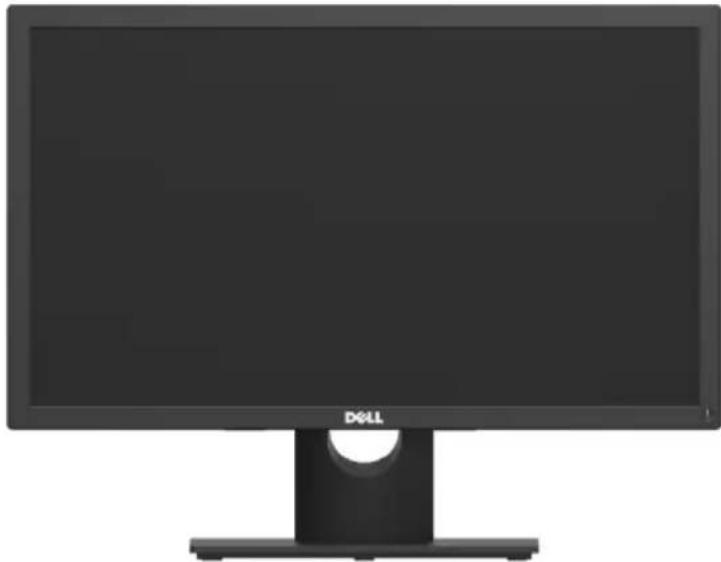

Tampilan Depan

1 Tombol fungsi (Untuk informasi lebih lanjut, lihat Mengoperasikan Monitor)

2 Tombol Hidup/Mati (dilengkapi indikator LED)

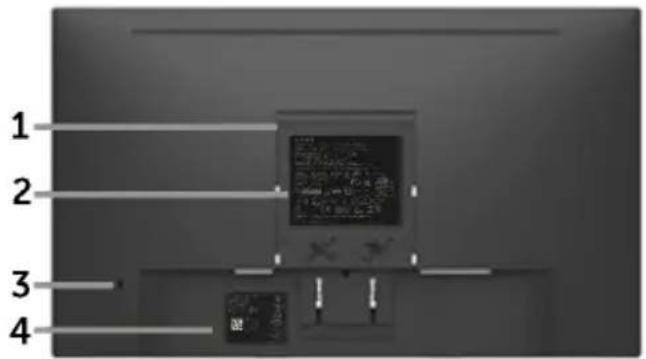

Tampilan Belakang

SE1918HV /SE2018HV / SE2018HR :

1 2 3 4

Tampilan Belakang dengan penyangga monitor

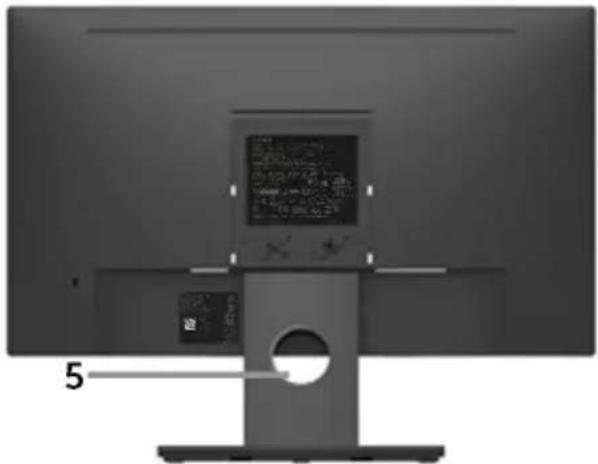

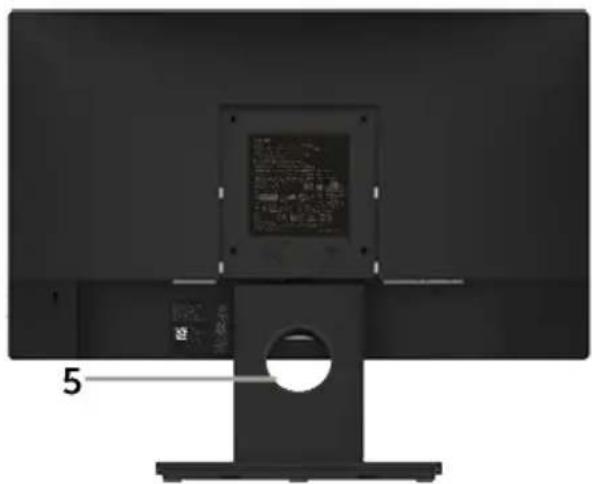

SE2218HV :

1 2 3 4

5

Tampilan Belakang dengan penyangga monitor

Label Keterangan Penggunaan
1 Lubang pemasangan VESA (100 mm)		Untuk memasang monitor.
2 Label tingkat peraturan		Berisi ketentuan peraturan.
3 Slot kunci keamanan Gunakan		kunci keamanan untuk mengamankan monitor. (Kunci keamanan tidak disertakan.)
4 Label nomor seri kode baris		Lihat label ini jika Anda perlu menghubungi Dell untuk mendapatkan dukungan teknis.
5 Slot pengaturan kabel Mengatur kabel dengan menempatkannya melalui slot.

Tampilan Samping

Label	Keterangan Penggunaan
1	Konektor daya AC Untuk menyambungkan kabel daya monitor.
2	Konektor VGA Untuk menyambungkan komputer ke monitor menggunakan kabel VGA.
3	Braket pemasangan soundbar Dell	Untuk memasang Soundbar Dell opsional.

Spesifikasi Monitor

Spesifikasi Panel Datar

Nomor model	SE1918HV SE20	18HV / SE2018HR	SE2218HV
Jenis layar	Matriks aktif - LCD TFT	Matriks aktif - LCD TFT	Matriks aktif - LCD TFT

Jenis Panel TN TN TN
Immaginine visibile:
Diagonal	470,1 mm(18,51 inci)	494,1 ± 0,02 mm( 19,5 ± 0,05 inci)	546,86 mm(21,53 inci)
Area Aktif Horizontal	409,8 mm(16,13 inci)	432,0 ± 1,92 mm( 17,0 ± 0,08 inci)	476,64 mm(18,77 inci)
Area Aktif Vertikal	230,4 mm(9,07 inci)	239,76 ± 3,42 mm( 9,44 ± 0,13 inci)	268,11 mm(10,56 inci)
Area	94417,92 mm^2 ( 146,35 inci^2 )	102552,65 ± 1050 mm^2 ( 158,84 ± 1,56 inci^2 )	1127791,95 mm^2 ( 198,21 inci^2 )
Pitch piksel 0,30 × 0,30 mm		0,2712 ± 0,0012 × 0,2626 ± 0,0074 mm	0,248 × 0,248 mm
Sudut tampilan:Horizontal 90^ normal	90^ normal 90^	normalDa 50^ a 65^ normal	Da 50^ a 65^ normal
Vertikal 65^ normal
Output luminansi	200 cd/m^2 (normal)	200 cd/m^2 (normal)	200 cd/m^2 (normal)
Rasio kontras	600 hingga 1(normal)	600 hingga 1(normal)	600 hingga 1(normal)
Lapisan pelat bergambar	Antisilau dengan lapisan keras 3H	Antisilau dengan lapisan keras 3H	Antisilau dengan lapisan keras 3H
Lampu latar	Sistem panel lampu LED	Sistem panel lampu LED	Sistem panel lampu LED
Waktu Respons	5 ms normal(putih ke hitam, hitam ke putih)	5 ms normal(putih ke hitam, hitam ke putih)	5 ms normal(putih ke hitam, hitam ke putih)
Kedalaman Warna 16	7 juta warna 16,7 juta	warna 16,7 juta	warna
Gamut Warna 85% (normal) * 85% (normal) * 85% (normal) *

* SE1918HV / SE2018HV / SE2018HR / SE2218HV gamut warna (normal) didasarkan pada standar uji CIE1976 (85%) dan CIE1931 (72%).

Spesifikasi Resolusi

Nomor model	SE1918HV SE20	18HV / SE2018HR	SE2218HV
Kisaran pemindaianHorizontalVertikal	30 kHz hingga 83 kHz (otomatis)56 Hz hingga 76 Hz (otomatis)
Resolusi preset maksimum	1366 x 768 pada 60 Hz	1600 x 900 pada 60 Hz	1920 x 1080 pada 60 Hz

Spesifikasi Listrik

Nomor model	SE1918HV
Sinyal input video RGB analog: Impedansi input 0,7 Volt ± 5%, 75 ohm
Sinyal input sinkronisasi	Pisahkan sinkronisasi horizontal dan vertikal, level TTL bebas polaritas, SOG (Composite SYNC pada warna hijau)
Tegangan input AC/frekuensi/arus daya	100 VAC hingga 240 VAC/50 Hz atau 60 Hz ± 3 Hz/1,0 A (Maks.)
Arus masuk 120 V: 30	A (Maks.)
	240 V: 60 A (Maks.)

Mode Tampilan Preset

Tabel berikut berisi mode preset ukuran gambar dan pemusatan yang dijamin Dell: SE1918HV :

Mode Tampilan	Horizontal Frekuensi (kHz)	Vertical Frekuensi (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (Horizontal/Vertikal)
VESA, 720 x 400	31,5	70,1	28,3	-/+
VESA, 640 x 480	31,5	59,9	25,2	-/-
VESA, 640 x 480	37,5	75,0	31,5	-/-

VESA, 800 x 600	37,9	60,3	40,0	+/+
VESA, 800 x 600 46	9 75,0 49,5 +/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768	60,0	75,0	78,8	+/+
VESA, 1280 x 1024	80,0	75,0	135,0	+/+
VESA, 1366 x 768	47,7	59,8	85,5	+/+

SE2018HV / SE2018HR

Mode Tampilan	Horizontal Frekuensi (kHz)	Vertical Frekuensi (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (Horizontal/ Vertikal)
VESA, 720 x 400	31,5	70,1	28,3	-/+
VESA, 640 x 480	31,5	59,9	25,2	-/-
VESA, 640 x 480	37,5	75,0	31,5	-/-
VESA, 800 x 600	37,9	60,3	40,0	+/+
VESA, 800 x 600 46	9 75,0 49,5	+/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768	60,0	75,0	78,8	+/+
VESA, 1152 x 864	67,5	75,0	108,0	+/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0	+/+
VESA, 1600 x 900	55,5	60,0	97,8	+/-

SE2218HV :

Mode Tampilan	Horizontal Frekuensi (kHz)	Vertical Frekuensi (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (Horizontal/Vertikal)
VESA, 720 x 400	31,5	70,1	28,3	-/+
VESA, 640 x 480	31,5	59,9	25,2	-/-
VESA, 640 x 480	37,5	75,0	31,5	-/-
VESA, 800 x 600	37,9	60,3	40,0	+/+
VESA, 800 x 600 46	9 75,0 49,5	+/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768	60,0	75,0	78,8	+/+
VESA, 1152 x 864	67,5	75,0	108,0	+/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0	+/+
VESA, 1600 x 900	60,0	60,0	108,0	+/+
VESA, 1920 x 1080	67,5	60,0	148,5	+/+

Karakteristik Fisik

Tabel berikut berisi karakteristik fisik monitor:

Nomor Model	SE1918HV	SE2018HV / SE2018HR	SE2218HV
Jenis konektor	D-subminiature, konektor biru
Jenis kabel sinyal	VGA
Dimensi: (dengan dudukan)
Tinggi	359,0 mm(14,13 inci)	368,9 mm(14,52 inci )	396,7 mm(15,62 inci)
Lebar	445,4 mm(17,54 inci)	471,5 mm(18,56 inci )	512,2 mm(20,17 inci)
Panjang	167,0 mm(6,57 inci)	167,0 mm(6,57 inci)	180,0 mm(7,09 inci)
Dimensi: (tanpa dudukan)
Tinggi	266,0 mm(10,47 inci)	275,4 mm(10,84 inci)	303,7 mm(11,96 inci)
Lebar	445,4 mm(17,54 inci)	471,5 mm(18,56 inci)	512,2 mm(20,17 inci)
Panjang	51,5 mm(2,03 inci)	51,5 mm(2,03 inci)	50,5 mm(1,99 inci)
Dimensi dudukan:
Tinggi 156,0 mm	(6,14 inci)	156,0 mm	177,0 mm
		(6,14 inci)	(6,97 inci)
Lebar 220,0 mm	(8,66 inci)	220,0 mm	250,0 mm
		(8,66 inci)	(9,84 inci)
Panjang 167,0 mm	(6,57 inci)	167,0 mm	180,0 mm
		(6,57 inci)	(7,09 inci)
Berat:
Berat dengan kemasan	3,60 kg (7,94 lb)	3,65 kg (8,05 lb)	4,30 kg (9,48 lb)
Berat dengan rangka dudukan dan kabel	3,00 kg (6,61 lb)	3,02 kg (6,66 lb)	3,63 kg (8,0 lb)
Berat tanpa rangka dudukan (sebagai pertimbangan untuk pemasangan di dinding atau VESA - tanpa kabel)	2,26 kg (4,98 lb)	2,26 kg (4,98 lb)	2,83 kg (6,24 lb)
Berat rangka dudukan	0,46 kg (1,01 lb)	0,46 kg (1,01 lb)	0,52 kg (1,15 lb)

Karakteristik Lingkungan

Tabel berikut berisi kondisi lingkungan monitor:

Nomor Model SE191	8HV SE2018HV /	SE2018HR	SE2218HV
Temperatur
• Beroperasi	0°C hingga 40°C (32°F hingga 104°F)
• Tidak beroperasi	Penyimpanan: -20°C hingga 60°C (-4°F hingga 140°F)
	Pengiriman: -20°C hingga 60°C (-4°F hingga 140°F)
KelembabanBeroperasiTidak beroperasi	10% hingga 80% (tanpa kondensasi)Penyimpanan: 5% hingga 90% (tanpa kondensasi)Pengiriman: 5% hingga 90% (tanpa kondensasi)
KetinggianBeroperasiTidak beroperasi	Maks. 5.000 m (16.404 kaki)Maks. 12.191 m (40.000 kaki)
Disipasi termal 58,0 BT	U/jam(maksimum)47,8 BTU/jam(normal)	64,8 BTU/jam(maksimum)51,2 BTU/jam(normal)	81,9 BTU/jam(maksimum)61,4 BTU/jam(normal)

Mode Manajemen Daya

Jika Anda telah memasang kartu tampilan yang kompatibel dengan DPM ^TM dari VESA atau menginstal perangkat lunak di PC, monitor akan secara otomatis mengurangi penggunaan daya saat tidak digunakan. Aktivitas ini disebut Mode Hemat Daya*. Jika komputer mendeteksi input dari keyboard, mouse, atau perangkat input lainnya, monitor akan berfungsi kembali secara otomatis. Tabel berikut berisi penggunaan daya dan pengaturan sinyal pada fitur hemat daya otomatis ini.

SE1918HV :

Mode VESA	Sinkronisasi Horizontal	Sinkronisasi Vertical	Video	Indikator Daya	Penggunaan Daya
Pengoperasian normal	Aktif Aktif Aktif	Putih 17 W			(Maksimum) ** 14 W (Normal)
Mode Aktif- tidak aktif	Tidak aktif Tidak	aktif Kosong	Menyala	putih	Kurang dari 0,3 W
Mati -	-		Mati	Kurang dari 0,3 W

Penggunaan Daya P_on	10 W
Total Penggunaan Energi (TEC)	33,2 kWh

SE2018HV / SE2018HR:

Mode VESA	Sinkronisasi Horizontal	Sinkronisasi Vertikal	Video	Indikator Daya	Penggunaan Daya
Pengoperasian normal	Aktif Aktif Aktif	Putih 17 W			(Maksimum) ** 14 W (Normal)
Mode Aktif-tidak aktif	Tidak aktif Tidak	aktif Kosong	Menyala	putih	Kurang dari 0,3 W
Mati - - Mati Kurang dari					0,3 W

Penggunaan Daya P_on	11,98 W
Total Penggunaan Energi (TEC)	38,6 kWh

SE2218HV :

Mode VESA	Sinkronisasi Horizontal	Sinkronisasi Vertical	Video	Indikator Daya	Penggunaan Daya
Pengoperasian normal	Aktif Aktif Aktif	Putih	24 W		(Maksimum) ** 18 W (Normal)
Mode Aktif-tidak aktif	Tidak aktif Tidak	aktif Kosong	Menyala putih		Kurang dari 0,3 W
Mati	--	Mati	Kurang dari		0,3 W

Penggunaan Daya P_on	15,5 W
Total Penggunaan Energi (TEC)	49,6 kWh

* Penggunaan daya nol dalam mode TIDAK AKTIF hanya dapat dicapai dengan memutuskan sambungan kabel utama dari monitor.
** Penggunaan daya maksimum dengan luminansi dan kontras maksimum.

Dokumen ini hanya sebagai informasi dan mencerminkan performa laboratorium. Performa produk Anda mungkin berbeda, tergantung pada perangkat lunak, komponen, dan periferal yang dipesan dan tidak memiliki kewajiban untuk memperbarui informasi tersebut. Dengan demikian, sebaiknya pelanggan tidak mengandalkan informasi ini dalam membuat keputusan tentang daya listrik atau lainnya. Tidak ada jaminan, baik secara tersurat maupun tersirat terkait keakuratan atau kelengkapan.

CATATAN:

TEC: Penggunaan energi total dalam kWh sebagaimana diukur dengan rujukan pada metode uji Energy Star.

OSD hanya akan berfungsi dalam mode pengoperasian normal. Bila salah satu tombol, kecuali tombol daya, ditekan dalam mode Aktif-tidak aktif, pesan berikut akan muncul di layar:

Aktifkan komputer dan monitor untuk mendapatkan akses ke OSD.

Penetapan Pin Konektor D-Sub 15-pin

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮

Nomor Pin	Bagian Samping dari Kabel Sinyal Samping 15-pin
1 Video	-Merah
2 Video	-Hijau
3 Video	-Biru
4 GND
5 Pengujian mandiri
6 GND-R
7 GND-G
8 GND-B
9 DDC +5 V
10 Sinkronisasi GND
11 GND
12 Data	DDC
13 Sinkronisasi H
14 Sinkronisasi V
15 Clock	DDC

Anda dapat memasang monitor ke sistem apapun yang kompatibel dengan Plug and Play. Monitor akan secara otomatis menyediakan EDID (Extended Display Identification Data) untuk komputer menggunakan protokol DDC (Display Data Channel) agar sistem dapat mengkonfigurasi sendiri dan mengoptimalkan pengaturan monitor. Sebagian besar pemasangan monitor adalah otomatis. Anda dapat memilih pengaturan lain jika diperlukan.

Kualitas & Kebijakan Piksel Monitor LCD

Selama proses produksi Monitor LCD, satu piksel atau lebih menjadi tetap dalam kondisi tidak berubah adalah hal yang biasa terjadi. Hasil yang terlihat adalah piksel tetap yang muncul sebagai titik pudar gelap atau terang yang sangat kecil. Bila piksel tetap menyala permanen, kondisi ini disebut "titik terang". Bila piksel tetap gelap, kondisi ini disebut "titik gelap".

Hampir di setiap kasus, piksel tetap ini sulit dilihat dan tidak menurunkan kualitas atau manfaat tampilan. Tampilan dengan 1 hingga 5 piksel tetap dianggap normal dan berada dalam standar kompetitif. Untuk informasi lebih lanjut, kunjungi situs Dukungan Dell di:

Panduan Pemeliharaan

Merawat Monitor

PERHATIAN: Baca dan ikuti petunjuk keselamatan sebelum membersihkan monitor.

PERINGATAN: Sebelum membersihkan monitor, lepas kabel daya monitor dari stopkontak.

Untuk praktik terbaik, ikuti petunjuk dalam daftar di bawah ini sewaktu membuka kemasan, membersihkan, atau menangani monitor:

• Untuk membersihkan layar antistatis, lembabkan kain lembut dan bersih dengan air. Jika mungkin, gunakan tisu khusus pembersih layar atau larutan yang cocok untuk lapisan antistatis. Jangan gunakan bensin, thinner, amonia, pembersih yang abrasif, atau udara berkompresi.
• Gunakan kain hangat yang sedikit dilembabkan untuk membersihkan bagian plastik. Hindari penggunaan deterjen apapun karena deterjen tertentu meninggalkan lapisan putih pada plastik.
• Jika Anda melihat bubuk putih saat mengeluarkan monitor dari kemasan, seka dengan kain. Bubuk putih ini muncul saat pengiriman monitor.
• Tangani monitor dengan hati-hati karena monitor berwarna gelap lebih mudah tergores dan menimbulkan lecet putih daripada monitor berwarna terang.
• Untuk membantu mempertahankan kualitas gambar monitor, gunakan pelindung layar yang berubah secara dinamis dan matikan monitor saat tidak digunakan.

Menyiapkan Monitor

Memasang Dudukan

C ATATAN: Dudukan dasar tidak terpasang saat monitor dikirim dari pabrik.

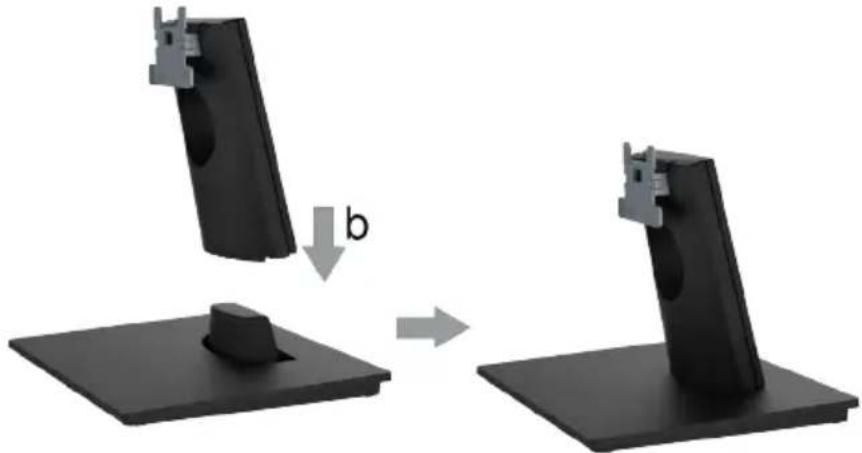

1. Rakit penyangga ke dudukan dasar.

a. Letakkan dudukan dasar monitor di atas meja yang stabil.
b. Dorong badan dudukan monitor ke dudukan dasar hingga terkunci pada tempatnya.

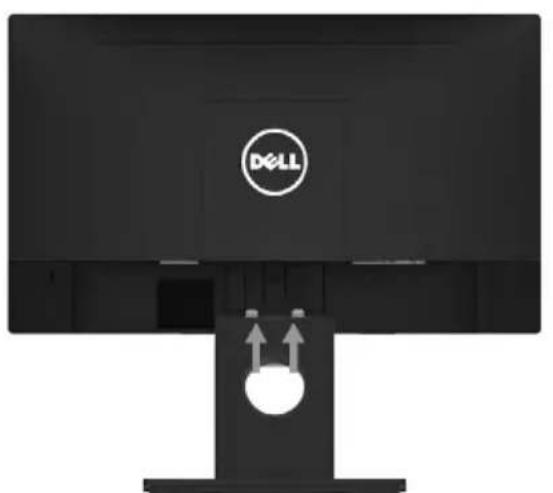

1. Pasang rakitan dudukan ke monitor:

a. Letakkan monitor di atas kain lembut atau bantal di tepi meja.
b. Sejajarkan braket rakitan dudukan dengan lekuk monitor.
c. Masukkan braket ke arah monitor hingga terpasang pada tempatnya.

Menyambungkan Monitor

PERINGATAN: Sebelum Anda memulai prosedur apapun pada bab ini, ikuti PERINGATAN: Petunjuk Keselamatan.

Untuk menyambungkan monitor ke komputer:

1. Matikan komputer, lalu lepas kabel daya.

2. Sambungkan kabel VGA ke port video yang sesuai di bagian belakang komputer.

Menyambungkan Kabel VGA

CATATAN: Gambar hanya digunakan sebagai ilustrasi. Tampilan di komputer dapat berbeda.

Setelah memasang semua kabel yang diperlukan ke monitor dan komputer, (lihat Menyambungkan Monitor untuk pemasangan kabel,) gunakan slot pengaturan kabel untuk merapikan semua kabel seperti ditunjukkan di atas.

CATATAN: Ini berlaku untuk dudukan yang dikirim bersama dengan monitor. Jika Anda telah memasang dudukan monitor non-Dell, lihat dokumentasi yang dikirim bersama dudukan untuk petunjuk pelepasan.

1. Lepas Penutup VESA.

a. Letakkan monitor pada kain lembut atau bantal.

b. Angkat penutup VESA dari kedua sisi secara bersamaan, untuk melepasnya dari penutup belakang layar.

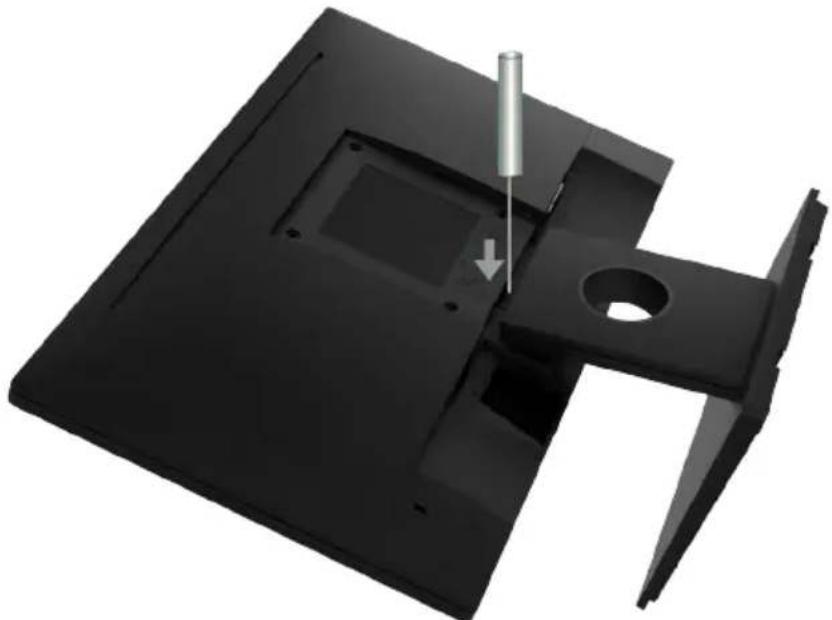

1. Lepas rakitan dudukan pada monitor.

b. Setelah kait terlepas, lepas rangka dudukan dari monitor.

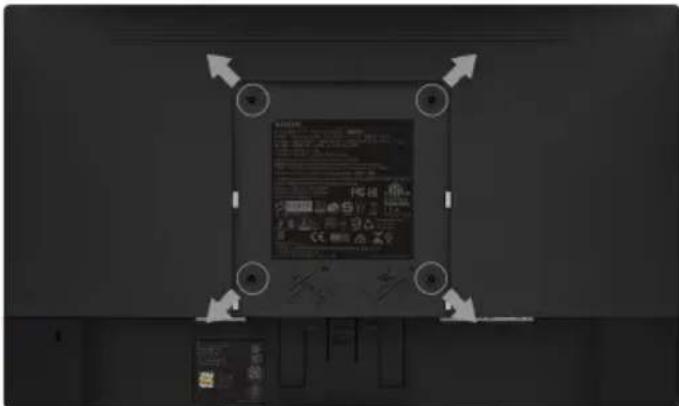

Pemasangan di Dinding (Opsional)

(Dimensi sekrup: M4 x 10 mm).

Ikuti petunjuk yang diberikan bersama kit pemasangan dudukan yang kompatibel dengan VESA.

1. Collocare il monitor su di una superficie piatta, morbida e pulita.
2. Lepas dudukan.
3. Gunakan obeng untuk melepas keempat sekrup yang mengencangkan penutup plastik.

CATATAN: Hanya untuk digunakan dengan braket pemasangan dinding yang termasuk dalam daftar UL dan memiliki kapasitan bearing muatan/berat minimum 2,26 kg (untuk SE1918HV) / 2,26 kg (untuk SE2018HV / SE2018HR) / 2,83 kg (SE2218HV).

Mengoperasikan Monitor

Menghidupkan Monitor

Tekan tombol untuk menghidupkan monitor.

Menggunakan Kontrol Panel Depan

Gunakan tombol fungsi di bagian depan monitor untuk menyesuaikan pengaturan gambar.

A B C D

Tombol Panel Depan Keterangan
A	Mode preset	Gunakan mode Preset untuk memilih dari daftar mode warna preset. Lihat Menggunakan Menu OSD.
B	Kecerahan/Kontras	Gunakan tombol Kecerahan/Kontras untuk akses langsung ke menu kontrol "Kecerahan" dan "Kontras".
C	-Menu	Gunakan tombol Menu untuk membuka OSD (tampilan di layar).
D	-Keluar	Gunakan tombol Keluar untuk menutup OSD (tampilan di layar) dari menu dan submenu.

Tombol Panel Depan

A B C D

Tombol Panel Depan		Keterangan
A		Gunakan tombolAtasuntuk menyesuaikan (menambah kisaran) item dalam menu OSD.
B	B h	Gunakan tombolBawahuntuk menyesuaikan (mengurangi kisaran) item dalam menu OSD.
C		Gunakan tombolOKuntuk mengkonfirmasi pilihan.
D	Kembali	Gunakan tombolKembaliuntuk kembali ke menu sebelumnya.

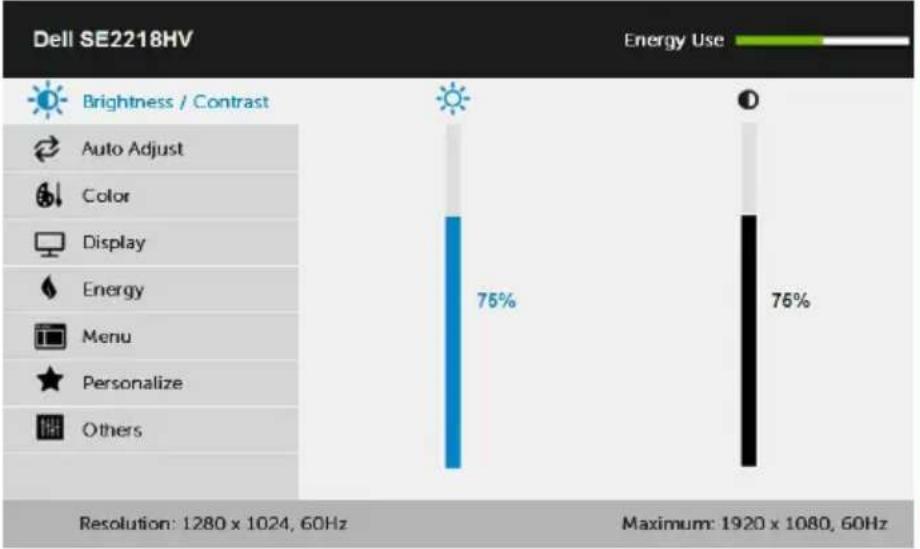

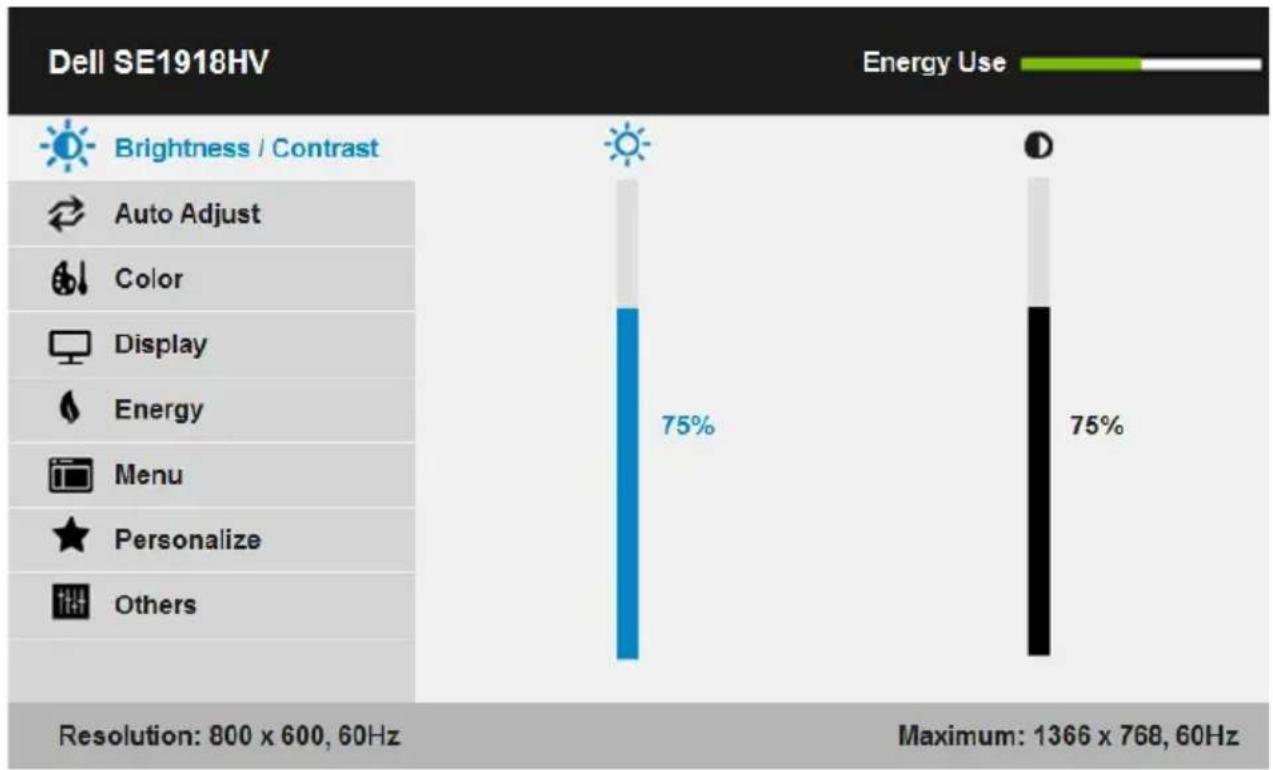

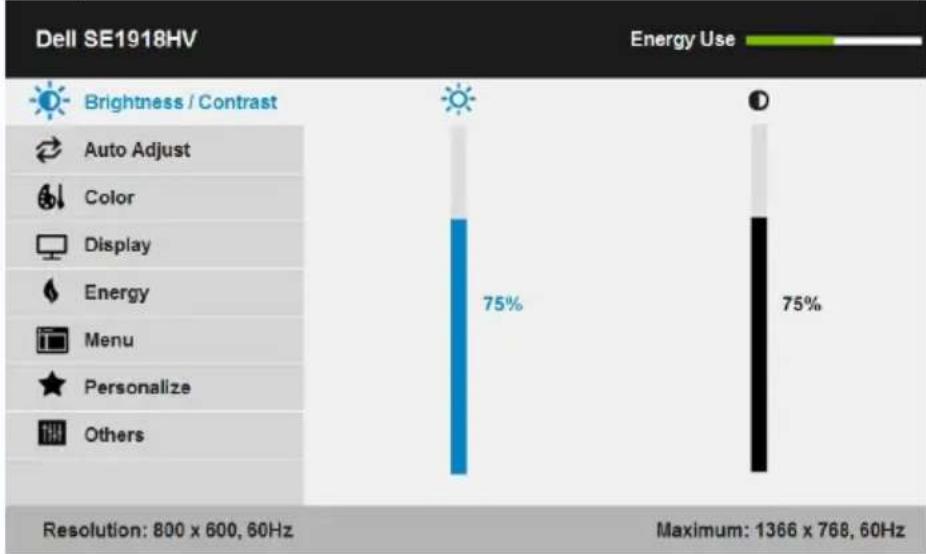

Menggunakan Menu OSD (Tampilan di Layar)

Mengakses Sistem Menu

CATATAN: Jika Anda mengubah pengaturan, lalu melanjutkan ke menu lain atau keluar dari menu OSD, monitor akan menyimpan perubahan tersebut secara otomatis. Perubahan juga akan disimpan jika Anda mengubah pengaturan, lalu menunggu hingga menu OSD ditutup.

1. Tekan tomboluntuk membuka menu OSD dan menampilkan menu utama.

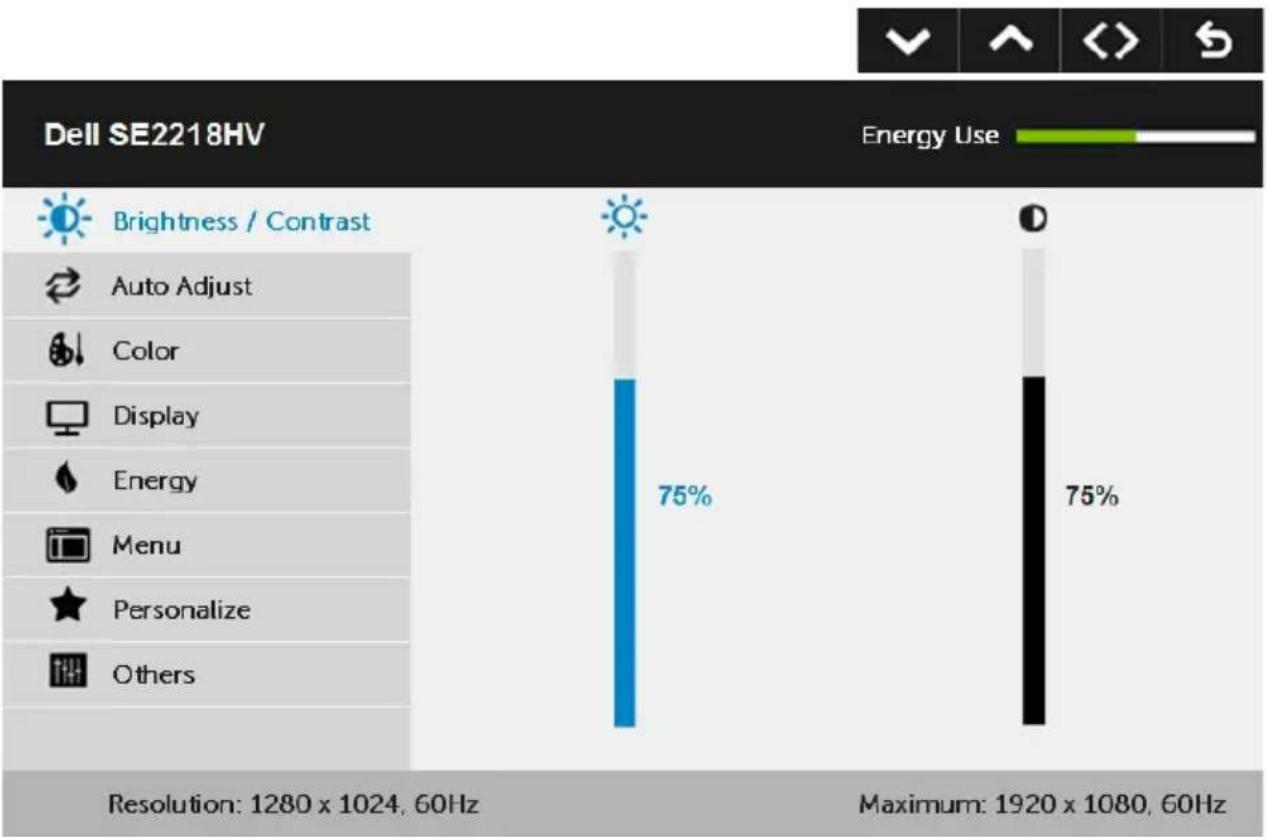

Menu Utama

1. Tekan tombol dan untuk beralih di antara pilihan dalam Menu. Saat Anda berpindah dari satu ikon ke ikon lainnya, nama pilihan akan disorot.
2. Untuk memilih item yang disorot dalam menu, tekan kembali tombol
3. Tekan tombol dan untuk memilih parameter yang diinginkan.
4. Tekan tombol ➕ untuk membuka panel geser, lalu gunakan tombol ⬆ atau ⬇, sesuai indikator pada menu, untuk membuat perubahan.
5. Pilih ⬆ untuk kembali ke menu sebelumnya tanpa menerima pengaturan aktif atau √ untuk menerima dan kembali ke menu sebelumnya.

Tabel di bawah ini berisi daftar semua pilihan menu OSD beserta fungsinya.

Ikon Menu dan Submenu	Keterangan
	Penggunaan Energi Pengukuran ini menunjukkan tingkat energi yang digunakan oleh monitor secara real-time.

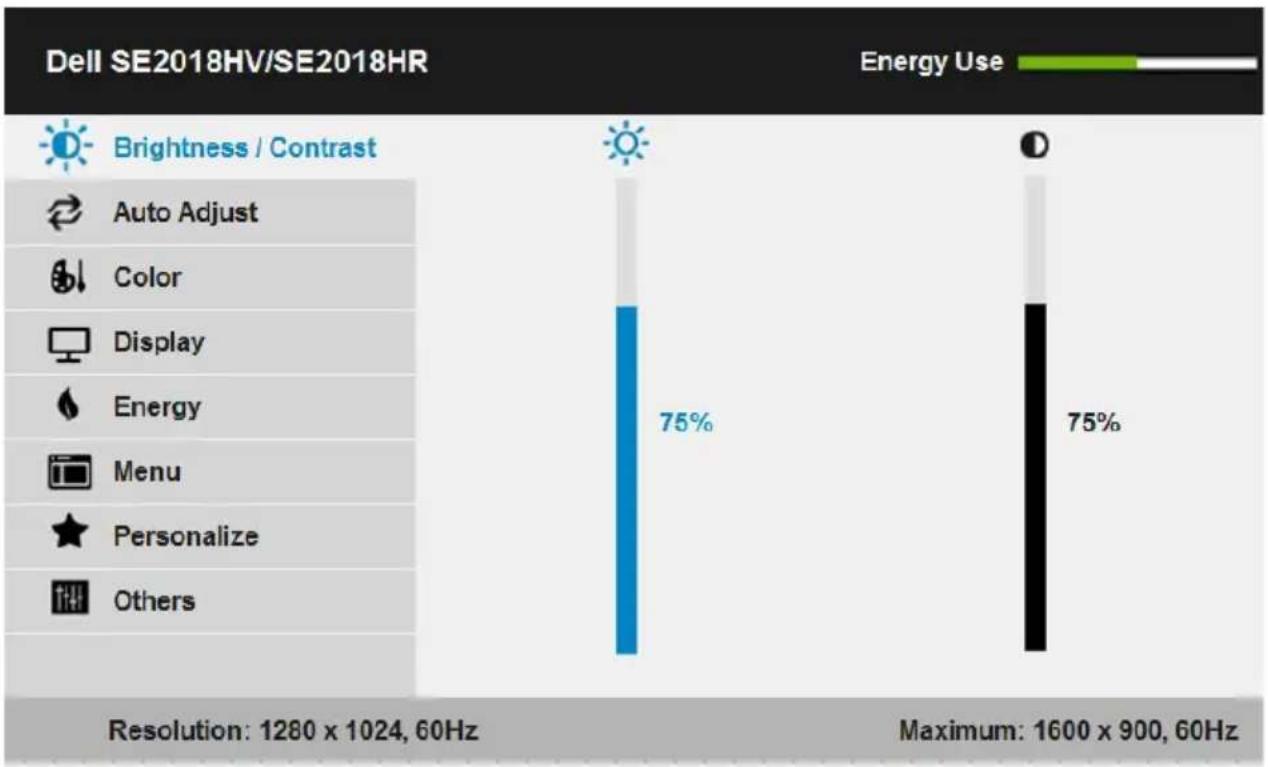

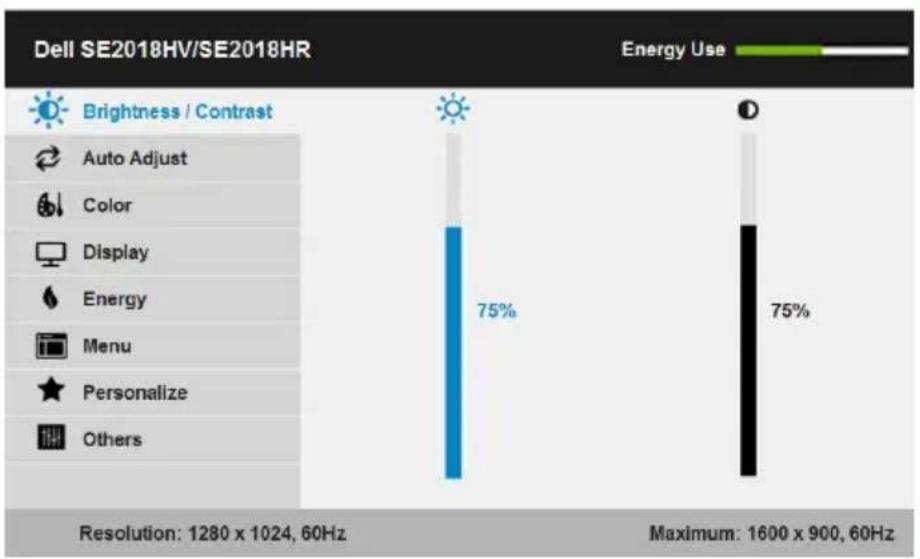

	Kecerahan/Kontras Gunakan menu Kecerahan dan Kontras untuk menyesuaikan Kecerahan/Kontras.

	Kecerahan	Untuk menyesuaikan kecerahan atau luminansi lampu latar. Tekan tombol untuk menambah kecerahan, lalu tekan tombol untuk mengurangi kecerahan (min 0 ~ maks 100).
	Kontras	Untuk menyesuaikan kontras atau tingkat perbedaan antara gelap dan terang di layar monitor. Sesuaikan kecerahan terlebih dulu, lalu sesuaikan kontras hanya jika Anda memerlukan penyesuaian lebih lanjut. Tekan tombol untuk menambah kontras, lalu tekan tombol untuk mengurangi kontras (min 0 ~ maks 100).

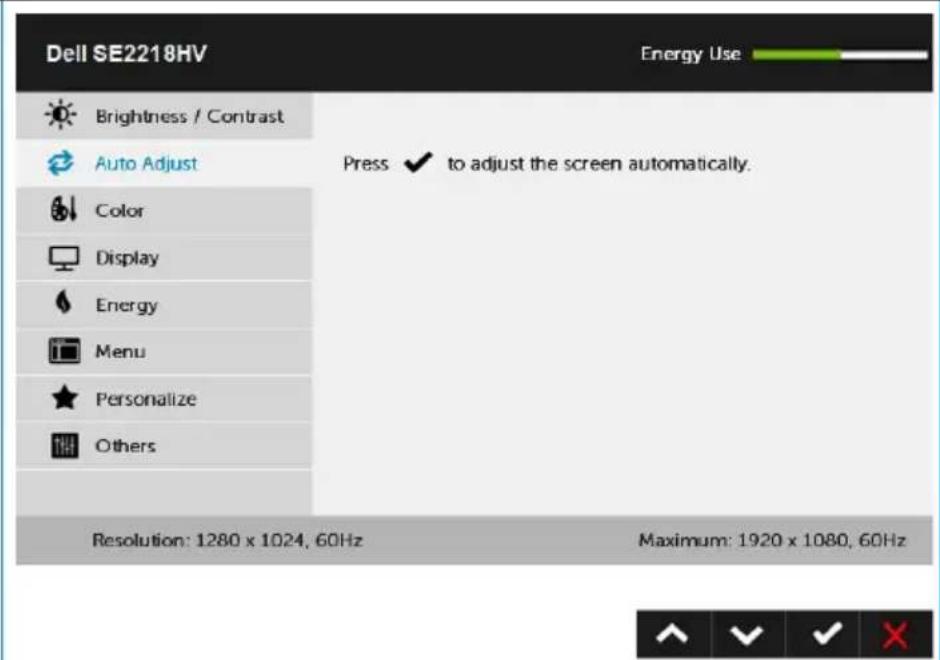

	Penyesuaian Otomatis	Gunakan tombol ini untuk mengaktifkan konfigurasi otomatis dan menyesuaikan menu.
		Dell SE1918HV Energy Use
		Brightness / Contrast
		Auto Adjust	Press √ to adjust the screen automatically.
		Color
		Display
		Energy
		Menu
		Personalize
		Others
		Resolution: 800 x 600, 60Hz	Maximum: 1366 x 768, 60Hz
		Dell SE2018HV/SE2018HR Energy Use
		Brightness / Contrast
		Auto Adjust	Press √ to adjust the screen automatically.
		Color
		Display
		Energy
		Menu
		Personalize
		Others
		Resolution: 1280 x 1024, 60Hz	Maximum: 1600 x 900, 60Hz

Dialog berikut akan muncul di layar gelap saat monitor menyesuaikan ke input aktif dengan sendirinya:

Penyesuaian Otomatis memungkinkan monitor menyesuaikan ke sinyal video masuk dengan sendirinya. Setelah menggunakan Penyesuaian Otomatis, Anda dapat menyempurnakan monitor menggunakan kontrol Clock Piksel (Kasar) dan Fase (Halus) pada Pengaturan Tampilan.

CATATAN: Penyesuaian Otomatis tidak dapat muncul jika Anda menekan tombol saat tidak ada sinyal input video aktif atau kabel yang tersambung.

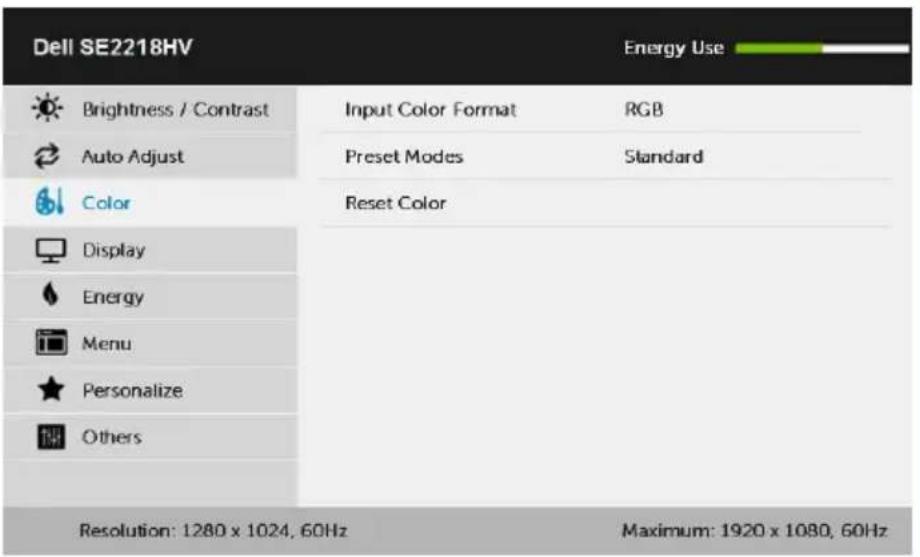

	Warna	Gunakan menu Warna untuk menyesuaikan pengaturan warna monitor.
		Dell SE1918HV Energy Use
		Brightness / Contrast	Input Color Format	RGB
		Auto Adjust	Preset Modes	Standard
		Color	Reset Color
		Display
		Energy
		Menu
		Personalize
		Others
		Resolution: 800 x 600, 60Hz Maximum: 1366 x 768, 60Hz
		Dell SE2018HV/SE2018HR Energy Use
		Brightness / Contrast	Input Color Format	RGB
		Auto Adjust	Preset Modes	Standard
		Color	Reset Color
		Display
		Energy
		Menu
		Personalize
		Others
		Resolution: 1280 x 1024, 60Hz Maximum: 1600 x 900, 60Hz
	Format Input Warna	Memungkinkan Anda menetapkan mode input video ke RGB atau YPbPr.
Mode Preset	Untuk memilih dari daftar mode warna preset.
	Dell SE1918HV Energy Use
	Brightness / Contrast Input Color Format Standard
	Auto Adjust Preset Modes Multimedia
	Color Reset Color Paper
	Display Warm
	Energy Cool
	Menu Custom Color
	Personalize
	Others
	Resolution: 800 x 600, 60Hz Maximum: 1366 x 768, 60Hz
	Dell SE2018HV/SE2018HR Energy Use
	Brightness / Contrast Input Color format Standard
	Auto Adjust Preset Modes Multimedia
	Color Reset Color Paper
	Display Warm
	Energy Cool
	Menu Custom Color
	Personalize
	Others
	Resolution: 1280 x 1024. 60Hz Maximum: 1600 x 900. 60Hz

		Dell SE2218HV Energy Use
		Brightness / Contrast Auto Adjust Color Display Energy Menu Personalize Others	Input Color Preset Preset Modes Preset Color Paper Warm Cool Custom Color
		Resolution: 1280 x 1024. 60Hz Maximum: 1920 x 1080. 60Hz
		Standard: Berisi pengaturan warna default monitor. Ini adalah mode preset default. Multimedia: Berisi pengaturan warna yang ideal untuk aplikasi multimedia. Paper: Memuat pengaturan kecerahan dan ketajaman yang sesuai untuk menampilkan teks. Menggabungkan latar teks untuk mensimulasikan media kertas tanpa mempengaruhi gambar berwarna. Hanya berlaku untuk format input RGB. Hangat: Meningkatkan temperatur warna. Layar ini terlihat lebih hangat dengan nada warna merah/kuning. Sejuk: Menurunkan temperatur warna. Layar ini terlihat lebih sejuk dengan nada warna biru. Warna Kustom: Untuk menyesuaikan pengaturan warna secara manual. Tekan tombol dan untuk menyesuaikan nilai Merah, Hijau, dan Biru, lalu membuat mode warna preset sendiri.
	Atur Ulang Warna	Mengatur ulang pengaturan warna monitor ke default pabrik.
	Layar	Gunakan menu Display (Layar) untuk menyesuaikan pengaturan tampilan monitor.
		Dell SE1918HV		Energy Use
		Brightness / Contrast	Aspect Ratio	Wide 16:9
		Auto Adjust	Horizontal Position	50
		Color	Vertical Position	50
		Display	Sharpness	50
		Energy	Pixel Clock	50
		Menu	Phase	50
		Personalize	Reset Display
		Others
		Resolution: 800 x 600, 60Hz Maximum: 1366 x 768, 60Hz
		Dell SE2018HV/SE2018HR		Energy Use
		Brightness / Contrast	Aspect Ratio	Wide 16:9
		Auto Adjust	Horizontal Position	50
		Color	Vertical Position	50
		Display	Sharpness	50
		Energy	Pixel Clock	50
		Menu	Phase	50
		Personalize	Reset Display
		Others	Resolution: 1280 x 1024, 60Hz Maximum: 1600 x 900, 60Hz
		Dell SE2218HVEnergy Use
		Brightness / Contrast	Aspect Ratio	Wide 16:9
		Auto Adjust	Horizontal Position	50
		Color	Vertical Position	50
		Display	Sharpness	50
		Energy	Pixel Clock	50
		Menu	Phase	50
		Personalize	Reset Display
		Others
		Resolution: 1280 x 1024, 60HzMaximum: 1920 x 1080, 60Hz
	Rasio Aspek	Menyesuaikan rasio gambar pada Lebar 16:9, 4:3, atau 5:4.CATATAN: Penyesuaian Lebar 16:9 tidak diperlukan pada resolusi preset maksimum 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV).
	Posisi Horizontal	Gunakan tombol atau untuk menyesuaikan gambar ke kiri dan kanan. Minimal adalah '0' (-). Maksimal adalah '100' (+).
	Posisi Vertikal	Gunakan tombol atau untuk menyesuaikan gambar ke atas dan bawah. Minimal adalah '0' (-). Maksimal adalah '100' (+).
	Ketajaman	Fitur ini dapat membuat gambar terlihat lebih tajam atau lebih lembut. Gunakan atau untuk menyesuaikan ketajaman dari '0' hingga '100'.
	Clock Piksel	Penyesuaian Fase dan Clock Piksel memungkinkan Anda menyesuaikan monitor sesuai keinginan. Gunakan tombol atau untuk mendapatkan kualitas gambar terbaik.
	Fase	Jika hasil yang diperoleh menggunakan penyesuaian Fase tidak memuaskan, gunakan penyesuaian Clock Piksel (kasar), lalu gunakan Fase (halus) kembali.
	Atur Ulang Tampilan	Pilih pilihan ini untuk mengembalikan pengaturan tampilan default.
Energi	Dell SE1918HV Energy Use
	Brightness / Contrast	Power Button LED	On During Active
	Auto Adjust	Reset Energy
	Color
	Display
	Energy
	Menu
	Personalize
	Others
	Resolution: 800 x 600, 60Hz Maximum: 1366 x 768, 60Hz
	Δ √ → ✘
	Dell SE2018HV/SE2018HR Energy Use
	Brightness / Contrast	Power Button LED	On During Active
	Auto Adjust	Reset Energy
	Color
	Display
	Energy
	Menu
	Personalize
	Others
	Resolution: 1280 x 1024, 60Hz Maximum: 1600 x 900, 60Hz

	LED Tombol Daya	Untuk mengaktifkan atau menonaktifkan indikator LED daya guna menghemat energi.
	Atur Ulang Energi	Pilih pilihan ini untuk mengembalikan Pengaturan Energi default.
	Menu	Pilih pilihan ini untuk menyesuaikan pengaturan OSD, misalnya bahasa OSD, durasi agar menu tetap ditampilkan di layar, dsb.
		Dell SE1918HV Energy Use
		Brightness / Contrast	Language	English
		Auto Adjust	Transparency	20
		Color	Timer	20s
		Display	Lock	Unlock
		Energy	Reset Menu
		Menu
		Personalize
		Others
		Resolution: 800 x 600, 60Hz Maximum: 1366 x 768, 60Hz
		Dell SE2018HV/SE2018HR Energy Use
		Brightness / Contrast	Language	English
		Auto Adjust	Transparency	20
		Color	Timer	20s
		Display	Lock	Unlock
		Energy	Reset Menu
		Menu
		Personalize
		Others
		Resolution: 1280 x 1024, 60Hz Maximum: 1600 x 900, 60Hz
	Bahasa	Untuk menetapkan tampilan OSD ke salah satu dari delapan bahasa: Inggris, Spanyol, Prancis, Jerman, Portugis, Rusia, Cina Modern, atau Jepang.
	Transparansi	Untuk menyesuaikan latar belakang OSD dari pekat ke transparan.
	Timer	Untuk menetapkan waktu aktif OSD di layar setelah Anda menekan tombol di monitor.Gunakan tombol ▲ dan ▼ntuk menyesuaikan panel geser dalam penambahan 1 detik, mulai dari 5 hingga 60 detik.
	Kunci	Mengontrol akses pengguna ke penyesuaian. Bila Kunci dipilih, maka pengguna tidak dapat melakukan penyesuaian. Semua tombol akan terkunci, kecuali tombol ▶.CATATAN:Bila OSD terkunci, menekan tombol menu akan langsung menampilkan menu pengaturan OSD, dengan 'Penguncian' telah dipilih sebelumnya pada entri. Tekan terus tombol ▶ selama 6 detik untuk membuka kunci dan memungkinkan pengguna mengakses semua pengaturan yang tersedia.
	Atur Ulang Menu	Pilih pilihan ini untuk mengembalikan pengaturan menu default.

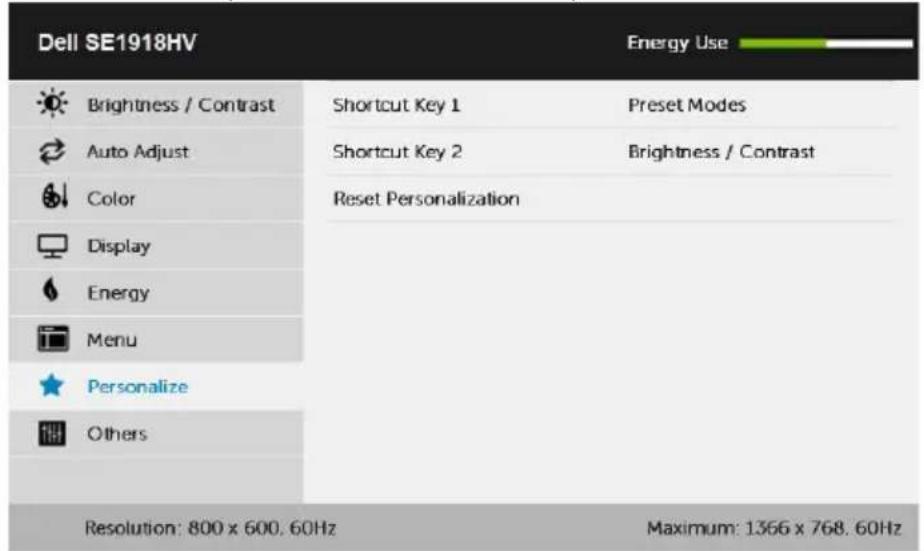

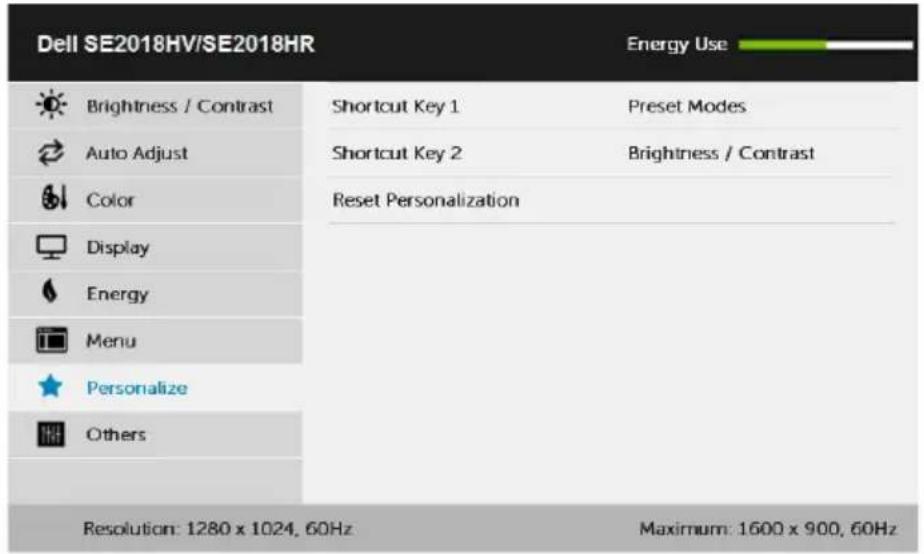

Personali- sasikan

Untuk menetapkan dua tombol cara pintas.

Dell SE1918HV Energy Use Brightness / Contrast Shortcut Key 1 Preset Modes Auto Adjust Shortcut Key 2 Brightness / Contrast Color Reset Personalization Display Energy Menu Personalize Others Resolution: 800 x 600. 60Hz Maximum: 1366 x 768. 60Hz

Dell SE2018HV/SE2018HR Energy Use Brightness / Contrast Shortcut Key 1 Preset Modes Auto Adjust Shortcut Key 2 Brightness / Contrast Color Reset Personalization Display Energy Menu Personalize Others Resolution: 1280 x 1024, 60Hz Maximum: 1600 x 900, 60Hz

		Dell SE2218HV Energy Use
		Brightness / Contrast	Shortcut Key 1	Preset Modes
		Auto Adjust	Shortcut Key 2	Brightness / Contrast
		Color	Reset Personalization
		Display
		Energy
		Menu
		Personalize
		Others
		Resolution: 1280 x 1024, 60Hz Maximum: 1920 x 1080, 60Hz
	Tombol Cara Pintas 1	Pengguna dapat memilih dari "Mode Preset", "Kecerahan/ Kontras", "Penyesuaian Otomatis", "Rasio Aspek", lalu menetapkannya sebagai tombol cara pintas.
		Dell SE1918HV
		Brightness / Contrast	Shortcut Key 1	Preset Modes
		Auto Adjust	Shortcut Key 2	Brightness / Contrast
		Color	Reset Personalization	Auto Adjust
		Display		Aspect Ratio
		Energy
		Menu
		Personalize
		Others
		Resolution: 800 x 600, 60Hz Maximum: 1366 x 768, 60Hz
		Dell SE2018HV/SE2018HR Energy Use
		Brightness / Contrast	Shortcut Key 1	Preset Modes
		Auto Adjust	Shortcut Key 2	Brightness / Contrast
		Color	Reset Personalization	Auto Adjust
		Display		Aspect Ratio
		Energy
		Menu
		Personalize
		Others
		Resolution: 1280 x 1024, 60Hz Maximum: 1600 x 900, 60Hz
		Dell SE2218HV Energy Use
		Brightness / Contrast	Shortcut Key 1	Preset Modes
		Auto Adjust	Shortcut Key 2	Brightness / Contrast
		Color	Reset Personalization	Auto Adjust
		Display		Aspect Ratio
		Energy
		Menu
		Personalize
		Others
		Resolution: 1280 x 124. 60Hz Maximum: 1920 x 1080, 60Hz
				✓ → ✓

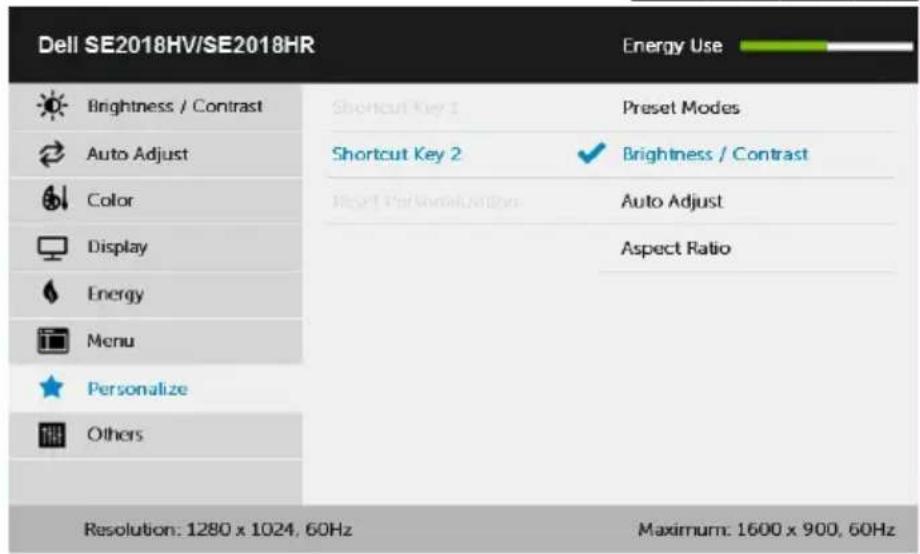

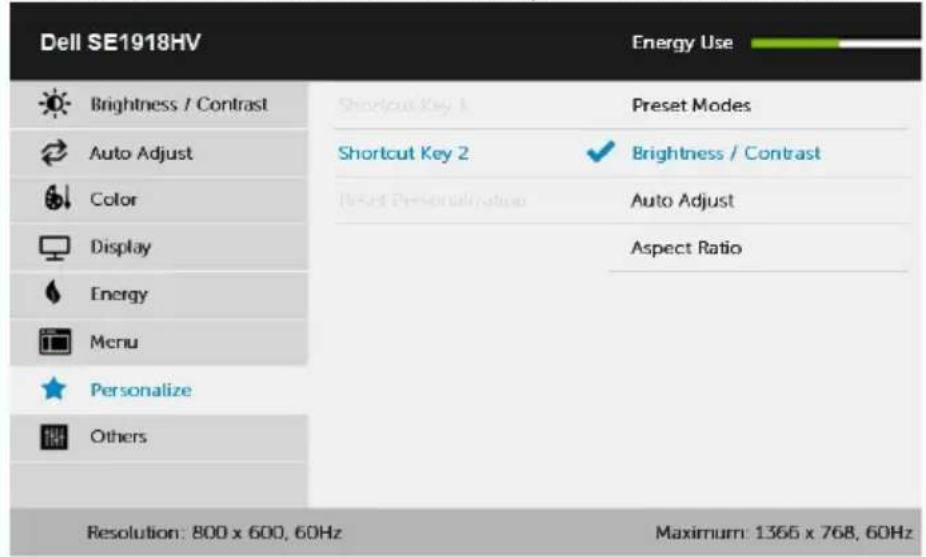

Tombol Cara Pintas 2

Pengguna dapat memilih dari "Mode Preset", "Kecerahan/Kontras", "Penyesuaian Otomatis", "Sumber Input", "Rasio Aspek", lalu menetapkannya sebagai tombol cara pintas.

Dell SE1918HV Energy Use Brightness / Contrast Auto Adjust Color Display Energy Mcnu Personalize Others Shortcut Key 2 Shortcut Presomalization Aspect Ratio Preset Modes Brightness / Contrast Auto Adjust Aspect Ratio Resolution: 800 x 600, 60Hz Maximum: 1365 x 768, 60Hz

Dell SE2018HV/SE2018HR Energy Use Brightness / Contrast Auto Adjust Color Display Energy Menu Personalize Others Shortcut Key 1 Shortcut Key 2 Preset Modes ✓ Brightness / Contrast Auto Adjust Aspect Ratio Resolution: 1280 x 1024, 60Hz Maximum: 1600 x 900, 60Hz

		Dell SE2218HV Energy Use Brightness / Contrast Shortcut Key 3 Preset Modes Auto Adjust Shortcut Key 2 Brightness / Contrast Color Iterati Personalization Auto Adjust Display Aspect Ratio Display Energy Menu Personalize Others Resolution: 1280 x 1024, 60Hz Maximum: 1920 x 1080, 60Hz
	Atur Ulang Personalisasi	Untuk mengembalikan tombol cara pintas ke pengaturan default.
	Lainnya	Dell SE1918HV Energy Use Brightness / Contrast DDC/CI Enable Auto Adjust LCD Conditioning Disable Color Reset Other Display Factory Reset Reset All Settings Energy Energy Menu Personalize Others Resolution: 800 x 600, 60Hz Maximum: 1366 x 768, 60Hz
		Dell SE2018HV/SE2018HR Energy Use Brightness / Contrast DDC/CI Enable Auto Adjust LCD Conditioning Disable Color Reset Other Display Factory Reset Reset All Settings Energy Menu Personalize Others Resolution: 1280 x 1024, 60Hz Maximum: 1600 x 900, 60Hz
		Dell SE2218HV Energy Use Brightness / Contrast DDC/CI Enable Auto Adjust LCD Conditioning Disable Color Reset Other Display Factory Reset Reset All Settings Energy Menu Personalize Others Resolution: 1280 x 1024, 60Hz Maximum: 1920 x 1080, 60Hz
	DDC/CI	DDC/CI (Saluran Data Tampilan/Antarmuka Perintah) memungkinkan perangkat lunak di komputer menyesuaikan pengaturan tampilan monitor seperti kecerahan, keseimbangan warna, dsb.Aktif (Default): Mengoptimalkan performa monitor dan menghadirkan pengalaman pengguna yang lebih baik.Tidak aktif: Menonaktifkan pilihan DDC/CI dan pesan berikut akan muncul di layar.Dell SE1918HV/SE2018HV/SE2018HR/SE2218HVThe function of adjusting display setting using PC application will be disabled.Do you wish to disable DDC/CI function?NOYES
	Peremajaan LCD	Fitur ini akan membantu menghilangkan kasus minor pada retensi gambar.Jika gambar tampak seperti tertinggal di monitor, pilihPeremajaan LCDuntuk membantu menghilangkan retensi gambar. Penggunaan fitur Peremajaan LCD mungkin memerlukan waktu beberapa saat. Fitur Peremajaan LCD tidak dapat menghilangkan kasus retensi gambar atau efek terbakar yang parah.CATATAN:Gunakan Peremajaan LCD hanya bila Anda mengalami masalah pada retensi gambar.Pesan peringatan di bawah ini muncul setelah pengguna memilih "Aktif" untuk Peremajaan LCD.Dell SE1918HV/SE2018HV/SE2018HR/SE2218HVThe feature will help reduce minor cases of image retention.Depending on the degree of image retention, the program may take some time to run.Do you wish to continue?NOYES
	Atur Ulang Lainnya	Pilih pilihan ini untuk mengembalikan pengaturan lainnya ke default, seperti DDC/CI.
	Pengaturan Ulang Pabrik	Mengatur ulang semua pengaturan OSD ke nilai preset pabrik.

Pesan OSD

Bila monitor tidak mendukung mode resolusi tertentu, Anda akan melihat pesan berikut:

Dell SE1918HV

Ini berarti monitor tidak dapat mensinkronisasi dengan sinyal yang diterima dari komputer. Lihat Spesifikasi Monitor untuk kisaran frekuensi horizontal dan vertikal yang dapat digunakan monitor ini. Mode yang disarankan adalah 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV).

Anda akan melihat pesan berikut sebelum fungsi DDC/CI dinonaktifkan.

Bila monitor beralih ke mode Hemat Daya, pesan berikut akan muncul di layar:

Aktifkan komputer dan monitor untuk mendapatkan akses ke OSD.

Jika Anda menekan tombol selain tombol daya, maka pesan berikut akan muncul, tergantung pada input yang dipilih:

Jika kabel VGA tidak tersambung, maka kotak dialog mengambang seperti ditunjukkan di bawah ini akan muncul di layar. Monitor akan beralih ke Mode Hemat Daya setelah 5 menit dibiarkan dalam kondisi ini.

Lihat Mengatasi Masalah untuk informasi lebih lanjut.

Menetapkan Resolusi Maksimum

Untuk performa tampilan yang optimal saat menggunakan sistem operasi Microsoft Windows, tetapkan resolusi tampilan ke 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV) piksel dengan menjalankan langkah-langkah berikut:

ada Windows Vista, Windows® 7, Windows 8 atau Windows 8.1:

1. Hanya untuk Windows 8 atau Windows 8.1, pilih ubin Desktop untuk beralih ke desktop klasik.
2. Klik kanan desktop, lalu klik Screen Resolution (Resolusi Layar).
3. Klik daftar dropdown resolusi layar, lalu pilih 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV).
4. Klik OK.

ada Windows 10:

1. Klik kanan desktop, lalu klik Display settings (Pengaturan tampilan).
2. Klik Advanced display settings (Pengaturan tampilan lanjutan).
3. Klik daftar dropdown Resoultion (Resolusi), lalu pilih 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV).
4. Klik Apply (Terapkan).

Jika pilihan 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV) tidak ditampilkan, Anda mungkin harus memperbarui driver grafis. Pilih skenario di bawah ini yang paling sesuai dengan sistem komputer Anda, lalu ikuti petunjuk yang diberikan

Jika Anda memiliki desktop Dell atau PC Dell dengan akses Internet
Jika Anda memiliki desktop, PC, atau kartu grafis selain Dell

Jika Anda memiliki desktop Dell atau PC Dell dengan akses Internet

1. Buka http://www.dell.com/support, masukkan tag servis, lalu download driver terkini untuk kartu grafis Anda

2. Setelah menginstal driver untuk adapter kartu grafis, coba tetapkan kembali resolusi ke 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV).

CATATAN: Jika Anda tidak dapat menetapkan resolusi ke 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV), hubungi Dell untuk mendapatkan informasi tentang adapter kartu grafis yang mendukung resolusi tersebut.

Jika Anda memiliki desktop, PC, atau kartu grafis selain Dell

Pada Windows Vista, Windows 7, Windows 8 atau Windows 8.1:

1. Hanya untuk Windows 8 atau Windows 8.1, pilih ubin Desktop untuk beralih ke desktop klasik.
2. Klik kanan desktop, lalu klik Personalization (Personalisasi).
3. Klik Change Display Settings (Ubah Pengaturan Tampilan).
4. Klik Advanced Settings (Pengaturan Lanjutan).
5. Kenali produsen pengontrol grafis dari keterangan di bagian atas jendela (misalnya, NVIDIA, ATI, Intel, dll.).
6. Kunjungi situs Web produsen kartu grafis untuk mengetahui driver terbaru (misalnya, http://www.ATI.com atau http://www.NVIDIA.com).
7. Setelah menginstal driver untuk adapter kartu grafis, coba tetapkan kembali resolusi ke 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV).

Pada Windows 10:

1. Klik kanan desktop, lalu klik Display settings (Pengaturan tampilan).
2. Klik Advanced display settings (Pengaturan tampilan lanjutan).
3. Klik Display adapter properties (Tampilkan properti adapter).
4. Ketahui produsen pengontrol grafis dari keterangan di bagian atas jendela (misalnya, NVIDIA, ATI, Intel, dsb.).
5. Kunjungi situs web produsen kartu grafis untuk mengetahui driver terbaru (misalnya, http://www.ATI.com atau http://www.NVIDIA.com).
6. Setelah menginstal driver untuk adapter grafis, coba tetapkan kembali resolusi ke 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV).

CATATAN: Jika Anda tidak dapat menetapkan resolusi ke 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV), hubungi produsen komputer Anda atau coba beli adapter kartu grafis yang akan mendukung resolusi video 1366 x 768 (untuk SE1918HV) or 1600 x 900 (untuk SE2018HV / SE2018HR) or 1920 x 1080 (untuk SE2218HV).

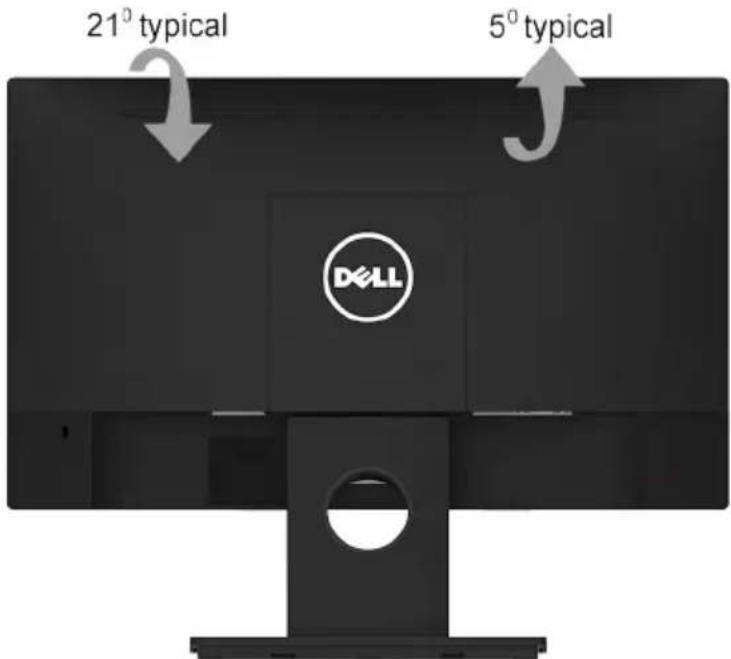

Menggunakan Kemiringan

Kemiringan

Dengan unit dudukan, Anda dapat memiringkan monitor untuk mendapatkan sudut pandang yang paling nyaman.

PERINGATAN: Sebelum Anda memulai prosedur apapun pada bab ini, ikuti Petunjuk Keselamatan

Uji Mandiri

Monitor ini dilengkapi fitur uji mandiri yang memungkinkan Anda memeriksa apakah monitor berfungsi dengan baik. Jika monitor dan komputer telah tersambung dengan benar namun layar monitor tetap gelap, jalankan uji mandiri moitor dengan melakukan langkah-langkah berikut:

1. Matikan komputer dan monitor.
2. Lepas sambungan kabel video dari bagian belakang komputer. Untuk menjamin operasi Tes Mandiri yang tepat, lepas kabel VGA dari bagian belakang komputer.
3. Hidupkan monitor.

Kotak dialog mengambang akan muncul di layar (dari latar belakang gelap) jika monitor tidak dapat mendeteksi sinyal video dan berfungsi dengan benar. Sewaktu dalam mode uji mandiri, LED daya tetap berwarna putih. Selain itu, tergantung pada input yang dipilih, salah satu dialog yang ditampilkan di bawah ini akan terus bergulir di layar.

Jik layar monitor tetap gelap setelah Anda menjalankan prosedur sebelumnya, periksa pengontrol video dan komputer, karena monitor dapat berfungsi dengan baik.

Diagnosis Internal

Monitor Anda dilengkapi program diagnosis internal yang dapat membantu Anda menentukan apakah ketidaknormalan layar yang dialami adalah masalah bawaan pada monitor, atau pada komputer maupun kartu video.

1 2 3 4 5

CATATAN: Anda hanya dapat menjalankan diagnosis internal bila kabel video dilepas dan monitor berada dalam mode uji mandiri.

Untuk menjalankan diagnosis internal:

1. Pastikan layar bersih (tidak ada partikel debu di permukaan layar).
2. Lepas kabel video dari bagian belakang komputer maupun monitor. Monitor akan beralih ke mode uji mandiri.
3. Tekan terus Tombol 1 dan Tombol 4 pada panel depan secara bersamaan selama 2 detik. Layar abu-abu muncul.
4. Periksa ketidaknormalan layar secara menyeluruh.
5. Tekan kembali Tombol 4 pada panel depan. Warna layar berubah menjadi merah.
6. Periksa ketidaknormalan layar.
7. Ulangi langkah 5 dan 6 untuk memeriksa tampilan di layar hijau, biru, hitam, dan putih.

Jika Anda tidak mendeteksi ketidaknormalan layar apapun setelah menggunakan program diagnosis internal, berarti monitor berfungsi baik. Periksa kartu video dan komputer.

Masalah Umum

Tabel berikut berisi informasi umum tentang masalah monitor yang biasa terjadi dan mungkin Anda alami beserta kemungkinan solusinya.

Gejala Umum	Kondisi yang Terjadi	Kemungkinan Solusi
Tidak ada video/LED daya mati	Tidak ada gambar	Pastikan kabel video yang menyambungkan monitor dengan komputer telah tersambung baik dan aman.Pastikan stopkontak berfungsi baik menggunakan peralatan listik lainnya.Assicurarsi che il tasto di alimentazione sia stato premuto fino in fondo.Pastikan sumber input yang benar telah dipilih melalui menu Pilihan Sumber Input.Periksa pilihan Tombol LED dalam Pengaturan Energi di menu OSD
Tidak ada video/LED daya hidup	Tidak ada gambar atau gelap	Tambah kecerahan & kontrol kontras melalui OSD.Jalankan pemeriksaan fitur uji mandiri monitor.Periksa apakah terdapat pin yang tertekuk atau rusak pada konektor kabel video.Pastikan sumber input yang benar telah dipilih melalui menu Pilihan Sumber Input.Jalankan diagnosis internal.
Fokus Buruk Gambar tidak jelas, buram, atau berbayang		Jalankan Penyesuaian Otomatis melalui OSD.Sesuaikan kontrol Fase dan Clock Piksel melalui OSD.Kurangi kabel ekstensi video.Atur ulang monitor ke Pengaturan Pabrik.Ubah resolusi video ke rasio aspek yang benar (16:9).

Video goyang/berkedip	Gambar bergelombang atau bergerak halus	· Jalankan Penyesuaian Otomatis melalui OSD.· Sesuaikan kontrol Fase dan Clock Piksel melalui OSD.· Atur ulang monitor ke Pengaturan Pabrik.· Periksa faktor lingkungan.· Pindahkan letak monitor, lalu uji di ruangan lain.
Piksel hilang Layar LCD	memiliki titik	· Matikan daya, lalu hidupkan kembali.· Piksel yang tidak aktif secara permanen adalah cacat alami yang dapat terjadi pada teknologi LCD. Untuk informasi lebih lanjut tentang Kualitas dan Kebijakan Piksel Monitor Dell, kunjungi situs Dukungan Dell di: www.dell.com/support/monitors.
Piksel macet Layar LCD	memiliki titik terang	· Matikan daya, lalu hidupkan kembali.· Piksel yang tidak aktif secara permanen adalah cacat alami yang dapat terjadi pada teknologi LCD. Untuk informasi lebih lanjut tentang Kualitas dan Kebijakan Piksel Monitor Dell, kunjungi situs Dukungan Dell di: www.dell.com/support/monitors.
Masalah Kecerahan Gambar terlalu redup atau terlalu terang		· Atur ulang monitor ke Pengaturan Pabrik.· Penyesuaian Otomatis melalui OSD.· Sesuaikan kecerahan & kontrol kontras melalui OSD.
Distorsi Geometris Layar tidak berada di tengah dengan benar		· Atur ulang monitor ke Pengaturan Pabrik.· Penyesuaian Otomatis melalui OSD.· Sesuaikan kecerahan & kontrol kontras melalui OSD.
Garis Horizontal/Vertikal	Layar memiliki satu garis atau lebih	· Atur ulang monitor ke Pengaturan Pabrik.· Jalankan Penyesuaian Otomatis melalui OSD.· Sesuaikan kontrol Fase dan Clock Piksel melalui OSD.· Jalankan pemeriksaan fitur uji mandiri monitor, lalu lihat apakah garis tersebut juga muncul dalam mode uji mandiri.· Periksa apakah terdapat pin yang tertekuk atau rusak pada konektor kabel video.
Masalah Sinkronisasi Layar menjadi acak atau terputus-putus		· Atur ulang monitor ke Pengaturan Pabrik.· Jalankan Penyesuaian Otomatis melalui OSD.· Sesuaikan kontrol Fase dan Clock Piksel melalui OSD.· Jalankan pemeriksaan fitur uji mandiri monitor untuk melihat apakah layar acak tersebut juga muncul dalam mode uji mandiri.· Periksa apakah terdapat pin yang tertekuk atau rusak pada konektor kabel video.· Hidupkan ulang komputer dalam mode aman.
Masalah Terkait Keamanan	Muncul asap atau percikan api	· Jangan lakukan langkah pemecahan masalah apapun.· Segera hubungi Dell.
Masalah Intermiten Monitor gagal fungsi secara berkala		· Pastikan kabel video yang menyambungkan monitor dengan komputer telah tersambung baik dan aman.· Atur ulang monitor ke Pengaturan Pabrik.· Jalankan pemeriksaan fitur uji mandiri monitor untuk melihat apakah masalah intermiten tersebut juga muncul dalam mode uji mandiri.
Warna hilang Gambar tidak berwarna		· Jalankan pemeriksaan fitur uji mandiri monitor.· Pastikan kabel video yang menyambungkan monitor dengan komputer telah tersambung baik dan aman.· Periksa apakah terdapat pin yang tertekuk atau rusak pada konektor kabel video.
Warna salah Warna gambar tidak bagus		· Perubahan Mode Warna pada OSD Warna ke Grafis atau Video akan tergantung pada aplikasi.· Coba Pengaturan Standar Warna yang berbeda pada OSD Warna. Sesuaikan nilai R/G/B pada OSD Warna jika Manajemen Warna dinonaktifkan.· Ubah Format Warna Input ke RGB PC atau YPbPr pada OSD Warna.
Retensi gambar dari gambar statis yang tertinggal di monitor dalam waktu lama		Bayangan redup dari gambar statis yang ditampilkan muncul di layar

Masalah Khusus Produk

Gejala Khusus	Kondisi yang Terjadi	Kemungkinan Solusi
Gambar layar terlalu kecil	Gambar dipusatkan di layar, namun tidak memenuhi seluruh area tampilan	· Atur ulang monitor ke Pengaturan Pabrik.
Tidak dapat menyesuaikan monitor menggunakan tombol pada panel depan	OSD tidak muncul di layar	· Matikan monitor, lepas kabel daya, sambungkan kembali, lalu hidupkan monitor.
Tidak ada Sinyal Input saat kontrol pengguna ditekan	Tidak ada gambar, lampu LED menyala putih. Saat Anda menekan tombol "atas", "bawah", atau "Menu", pesan "Tidak ada sinyal input" yang muncul di layar.	· Periksa sumber sinyal. Pastikan komputer tidak dalam mode hemat daya dengan memindahkan mouse atau menekan salah satu tombol di keyboard. · Periksa apakah kabel sinyal telah terpasang dengan benar. Pasang kembali kabel sinyal jika diperlukan. · Atur ulang komputer atau pemutar video.
Gambar tidak memenuhi seluruh layar	Gambar tidak dapat memenuhi tinggi atau lebar layar	· Karena format video yang berbeda (rasio aspek) pada DVD, maka monitor . · Jalankan diagnosis internal.

Masalah Soundbar Dell

Gejala Umum	Kondisi yang Terjadi	Kemungkinan Solusi
Sistem pada Soundbar yang menarik daya dari adaptor AC tidak mengeluarkan suara	Tidak ada daya pada Soundbar - indikator daya mati	· Putar knob Daya/Volume pada Soundbar searah jarum jam ke posisi tengah, periksa apakah indikator daya (LED putih) di bagian depan Soundbar menyala.· Pastikan kabel daya dari Soundbar telah terpasang ke adaptor.
Tidak ada suara Soundbar dialiri daya, indikator daya menyala		· Pasang kabel arus masuk audio ke soket audio keluar di komputer.· Tetapkan semua kontrol volume ke maksimum, lalu pastikan pilihan diam tidak diaktifkan.· Putar beberapa konten audio di komputer (misalnya, CD audio atau MP3).· Putar knob daya/volume pada Soundbar searah jarum jam untuk memperbesar volume suara.· Bersihkan dan pasang ulang konektor arus masuk audio.· Uji Soundbar menggunakan sumber audio lain (misanya: pemutar CD portabel, pemutar MP3).
Suara Terdistorsi Sumber audio lain sedang digunakan		· Hilangkan penghalang antara Soundbar dan pengguna.· Pastikan konektor saluran masuk audio benar-benar terpasang ke soket sumber audio.· Kurangi volume suara pada sumber audio.· Putar knob daya/volume pada Soundbar berlawanan arah jarum jam untuk memperkecil volume suara.· Bersihkan dan pasang ulang konektor arus masuk audio.
Suara Terdistorsi Kartu	suara di komputer digunakan sebagai sumber audio	·Hilangkan penghalang antara Soundbar dan pengguna.·Pastikan konektor saluran masuk audio benar-benar terpasang ke soket kartu suara.·Tetapkan semua kontrol volume Windows ke tengah.·Kurangi volume suara aplikasi audio.·Putar knob daya/volume pada Soundbar berlawanan arah jarum jam untuk memperkecil volume suara.·Bersihkan dan pasang ulang konektor arus masuk audio.·Atasi masalah kartu suara di komputer.·Uji Soundbar menggunakan sumber audio lain (misanya: pemutar CD portabel, pemutar MP3).·Hindari penggunaan ekstensi kabel audio atau konverter soket audio.
Output suara tidak seimbang	Suara hanya dari satu sisi Soundbar	·Hilangkan penghalang antara Soundbar dan pengguna.·Pastikan konektor saluran masuk audio benar-benar terpasang ke soket kartu suara atau sumber audio.·Tetapkan semua kontrol keseimbangan audio Windows (Kiri-Kanan) ke tengah.·Bersihkan dan pasang ulang konektor arus masuk audio.·Atasi masalah kartu suara di komputer.·Uji Soundbar menggunakan sumber audio lain (misanya: pemutar CD portabel, pemutar MP3).

Volume pelan Volume terlalu pelan

Hilangkan penghalang antara Soundbar dan pengguna.Putar knob daya/volume pada Soundbar searah jarum jam untuk memaksimalkan volume suara.Tetapkan semua kontrol volume Windows ke nilai maksimum.Tambah volume suara aplikasi audio.Uji Soundbar menggunakan sumber audio lain (misanya: pemutar CD portabel, pemutar MP3).

Lampiran

Petunjuk Keselamatan

PERINGATAN: Penggunaan kontrol, penyesuaian, atau prosedur selain yang ditetapkan dalam dokumen ini dapat menyebabkan terjadinya sengatan listrik, bahaya listrik, dan/atau bahaya mekanis.

Untuk informasi tentang petunjuk keselamatan, lihat Panduan Informasi Produk.

Informasi FCC (Hanya untuk A.S.) dan Informasi Peraturan Lainnya

Untuk informasi tentang FCC dan informasi peraturan lainnya, kunjungi situs Web kepatuhan hukum yang terdapat di www.dell.com/regulatory_compliance.

Perangkat ini telah sesuai dengan Peraturan FCC Bab 15. Pengoperasian akan memenuhi dua kondisi berikut:

(1) perangkat ini tidak dapat menimbulkan interferensi berbahaya
(2) perangkat ini akan menerima interferensi yang ditangkap, termasuk interferensi yang dapat mengakibatkan pengoperasian yang tidak diinginkan

Menghubungi Dell

Bagi pelanggan di Amerika Serikat, hubungi 800-WWW-DELL (800-999-3355).

CATATAN: Jika Anda tidak memiliki sambungan Internet aktif, informasi kontak dapat ditemukan pada faktur pembelian, slip kemasan, tagihan, atau katalog produk Dell.

Dell menyediakan beberapa pilihan dukungan dan layanan berbasis online dan telepon. Ketersediaan beragam menurut negara dan produk, dan layanan tertentu mungkin tidak tersedia di wilayah Anda.

Untuk mendapatkan konten dukungan monitor secara online:

Untuk menghubungi Dell tentang masalah penjualan, dukungan teknis, atau layanan pelanggan:

1. Kunjungi www.dell.com/support.
2. Verifikasikan negara atau wilayah Anda dalam menu drop-down Pilih Negara/Wilayah di kiri atas halaman.
3. Klik Hubungi Kami di bagian kiri atas halaman.
4. Pilih link layanan atau dukungan yang sesuai dengan kebutuhan Anda.
5. Pilih metode untuk menghubungi Dell yang nyaman bagi Anda.
