PANDUAN PENGGUNA SE2423DS DELL

CATATAN: CATATAN menunjukkan adanya informasi penting yang membantu Anda menggunakan komputer dengan lebih baik.

PERHATIAN: PERHATIAN menunjukkan kemungkinan kerusakan pada perangkat keras atau hilangnya data jika petunjuk tidak diikuti.

PERINGATAN: PERINGATAN menunjukkan kemungkinan kerusakan properti, cedera, atau kematian.

Hak Cipta © 2022 Dell Inc. atau anak perusahaannya. Semua hak dilindungi undang-undang.

Merek dagang Dell, EMC, dan yang lainnya adalah milik Dell Inc. atau anak perusahaannya. Merek dagang lainnya mungkin merupakan milik perusahaannya masing-masing.

2022 - 03

Rev. A00

Daftar Isi

Petunjuk keselamatan 6

Tentang monitor 8

Isi kemasan....8

Fitur produk 10

Mengidentifikasi komponen dan kontrol 11

Tampilan depan 11

Tampilan belakang. 12

Tampilan sampling 13

Tampilan bawah 14

Spesifikasi monitor 15

Spesifikasi resolusi 17

Mode video yang didukung 17

Mode tampilan preset 18

Spesifikasi listrik 20

Karakteristik fisik 21

Karakteristik lingkungan 22

Penetapan pin 23

Konektor DisplayPort 23

Konektor HDMI 24

Kemampuan Plug-and-Play 25

Kualitas dan kebijakan piksel monitor LCD ..... 25

Ergonomis 25

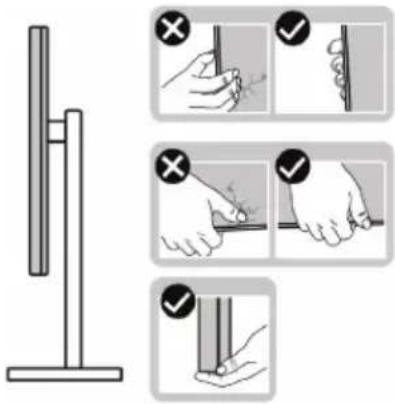

Menangani dan memindahkan layar 28

Pedoman pemeliharaan 29

Membersihkan monitor 29

Mengkonfigurasi monitor 31

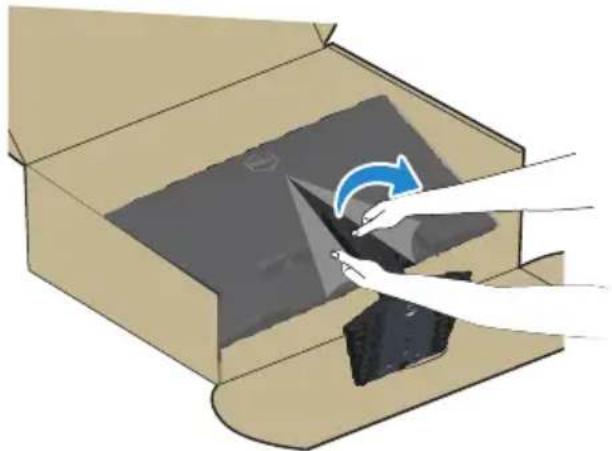

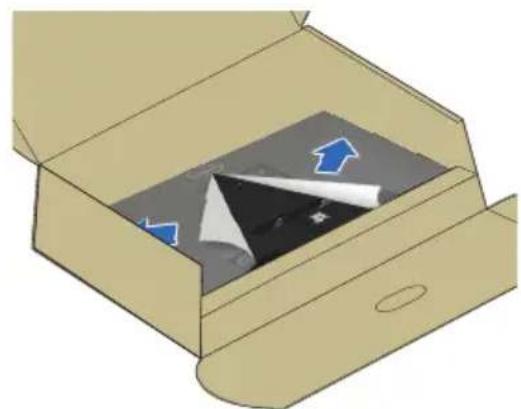

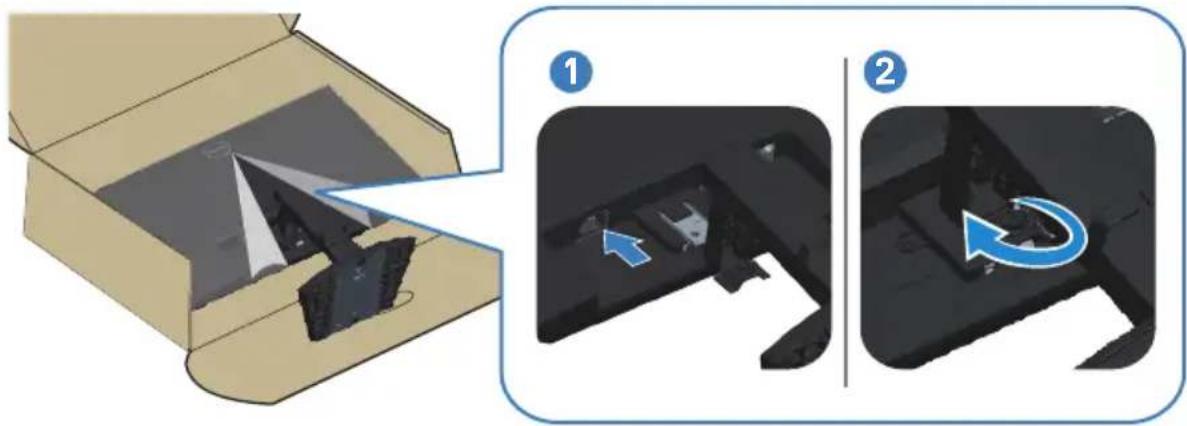

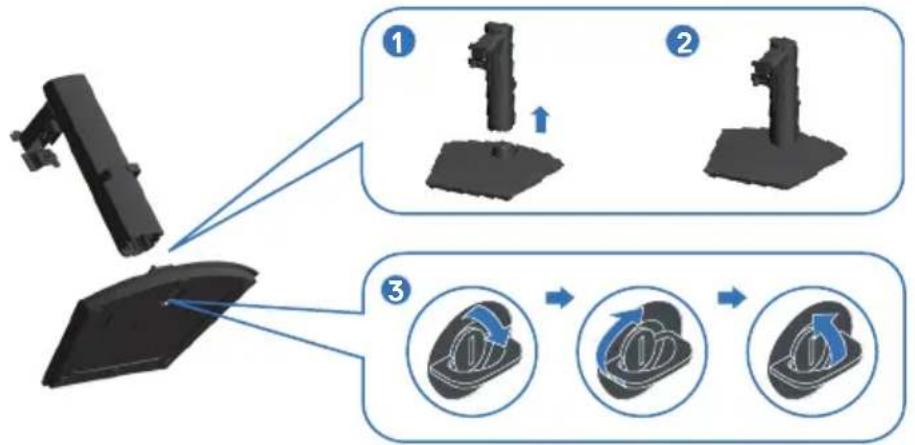

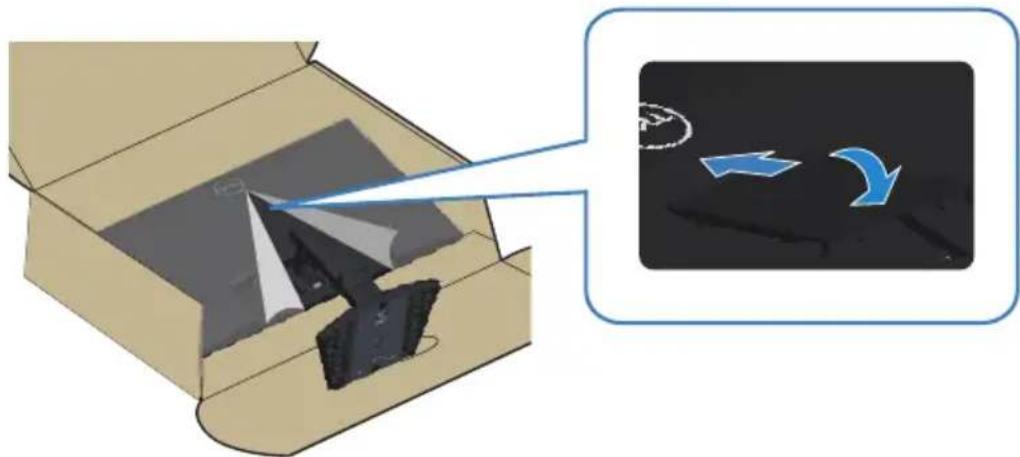

Memasang dudukan 31

Menggunakan ekstensi kemiringan dan vertikal ..... 34

Kemiringan. 34

Ekstensi Vertikal. 34

Menyambungkan monitor 35

Menyambungkan kabel HDMI. 35

Menyambungkan kabel DisplayPort (opsional). 35

Mengatur kabel. 36

Hidupkan Monitor 36

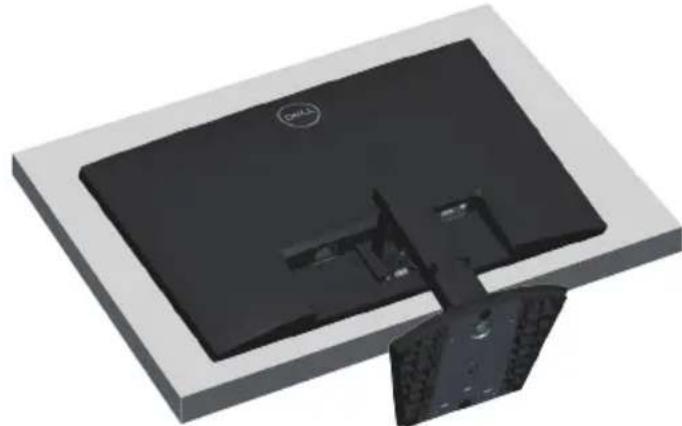

Mengamankan monitor menggunakan kunci

Kensington (opsional) 37

Pemasangan di dinding dari VESA (opsional) ..... 40

Mengoperasikan monitor 41

Hidupkan monitor 41

Menggunakan tombol kontrol 41

Tombol kontrol. 42

Menggunakan menu On-Screen Display

(Tampilan di Layar). 43

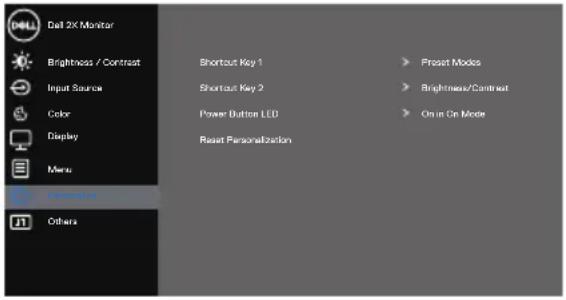

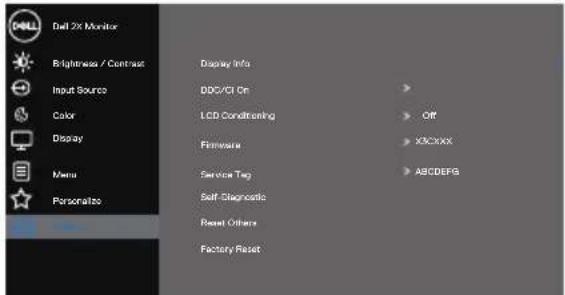

Mengakses menu OSD 43

Kunci tombol Menu dan Daya 54

Pesan peringatan OSD 57

Menetapkan resolusi maksimum. 59

Pemecahan Masalah.... 60

Pengujian mandiri 60

Masalah khusus produk 66

Informasi peraturan 68

Informasi FCC (Hanya untuk AS) dan informasi peraturan lainnya. 68

Database produk UE untuk label energi dan lembar informasi produk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Menghubungi Dell 68

Petunjuk keselamatan

Gunakan pedoman keselamatan berikut untuk melindungi monitor dari kemungkinan kerusakan dan memastikan keselamatan diri Anda. Kecuali jika disebutkan sebaliknya, setiap prosedur yang tercantum dalam dokumen ini menganggap bahwa Anda telah membaca informasi keselamatan yang disertakan bersama monitor.

CATATAN: Sebelum menggunakan monitor, baca informasi keselamatan yang dikirim bersama monitor dan tercetak pada produk. Simpan dokumentasi ini di lokasi yang aman untuk referensi mendatang.

PERINGATAN: Penggunaan kontrol, penyesuaian, atau prosedur selain yang ditetapkan dalam dokumen ini dapat mengakibatkan terjadinya sengatan listrik, bahaya listrik, dan/atau bahaya mekanis.

PERINGATAN: Kemungkinan efek jangka panjang dari mendengarkan audio pada volume suara tinggi dengan headphone (pada monitor yang mendukung) dapat mengakibatkan kerusakan pada kemampuan pendengaran Anda.

• Letakkan monitor pada permukaan yang kokoh dan tangani dengan hati-hati. Layar monitor rentan dan dapat rusak jika terjatuh atau terbentur dengan benda tajam.
• Pastikan monitor Anda berarus listrik agar dapat dioperasikan dengan daya AC yang tersedia di lokasi Anda.
• Simpan monitor dalam suhu ruangan. Kondisi dingin atau panas berlebih dapat berdampak buruk terhadap LCD.
• Sambungkan kabel daya dari monitor ke stopkontak yang dekat dan mudah jangkau. Lihat Menyambungkan monitor.
• Jangan letakkan dan gunakan monitor di atas permukaan basah atau di dekat air.
• Jangan biarkan monitor terkena getaran hebat atau kondisi benturan tinggi. Misalnya, jangan letakkan monitor di dalam bagasi mobil.
• Lepas kabel daya monitor bila tidak akan digunakan dalam waktu lama.
• Untuk menghindari sengatan listrik, jangan coba melepas penutup atau menyentuh bagian dalam monitor.
• Baca petunjuk berikut dengan cermat. Simpan dokumen ini untuk referensi di masa mendatang. Patuhi semua peringatan dan petunjuk yang tertera pada produk.

- Beberapa monitor dapat dipasang di dinding menggunakan dudukan VESA yang dijual terpisah. Pastikan untuk menggunakan spesifikasi VESA yang sesuai dengan yang disebutkan di bagian pemasangan di dinding dalam Panduan Pengguna. Untuk informasi tentang petunjuk keselamatan, lihat dokumen SERI (Informasi Keselamatan, Lingkungan, dan Regulasi) yang disertakan bersama monitor Anda.

Tentang monitor

Isi kemasan

Tabel berikut berisi daftar komponen yang disertakan bersama monitor Anda. Jika salah satu komponen hilang, hubungi Dell. Untuk informasi selengkapnya, lihat Menghubungi Dell.

CATATAN: Item tertentu mungkin bersifat opsional dan tidak disertakan bersama monitor Anda. Sejumlah fitur mungkin tidak tersedia di negara tertentu.

Gambar komponen Uraian komponen
		Tampilan
		Penyangga
		Dudukan
		Penutup VESA
Gambar komponen Uraian komponen
		Kabel daya (bervariasi berdasar negara)
		Kabel HDMI 1.4 (1,8 meter)
		• Panduan Ringkas• Informasi Keamanan, Lingkungan, dan Peraturan

Fitur produk

Monitor Dell SE2423DS/SE2723DS memiliki matriks aktif, Thin-Film Transistor (TFT), Liquid Crystal Display (LCD), dan lampu latar LED. Monitor tersebut memiliki fitur berikut:

• SE2423DS: Tampilan area yang dapat dilihat 60,45 cm (23,80 inci) (diukur secara diagonal).
• SE2723DS: Tampilan area yang dapat dilihat 68,47 cm (27 inci) (diukur secara diagonal).
• Resolusi 2560 x 1440, dengan dukungan layar penuh untuk resolusi lebih rendah.
• Teknologi AMD FreeSync yang akan meminimalkan distorsi grafik seperti jeda dan gangguan pada layar, untuk kualitas bermain yang lebih halus dan lancar.
• Mendukung 48 Hz hingga 75 Hz (DisplayPort dan HDMI) dalam Mode FreeSync.
• Mendukung saluran keluar audio untuk menyambungkan speaker eksternal.
  • Gamut warna 99% sRGB (umum)
• Konektivitas digital dengan DisplayPort dan HDMI.
• Kemampuan Plug-and-Play jika didukung di komputer Anda.
• Penyesuaian OSD (Tampilan di Layar) untuk kemudahan pengoptimalan layar dan konfigurasi.
• Dudukan yang dapat dilepas dan lubang pemasangan VESA (Video Electronics Standards Association) 100 mm untuk solusi pemasangan yang fleksibel.
• Kemampuan penyesuaian kemiringan dan ketinggian.
  • Pengunci tombol daya dan OSD.
• Slot kunci keamanan (kunci Kensington, dijual terpisah).
• Kunci dudukan.
  • ≤0,3 W dalam Mode Siaga.
• ComfortView Plus bersertifikat TÜV dan Bebas kedip.
• Monitor ini menggunakan panel cahaya biru rendah. Bila monitor diatur ulang ke pengaturan pabrik atau pengaturan default (Preset mode: Standard (Mode Preset: Standar)) artinya telah mematuhi TÜV Rheinland (penyedia perangkat keras).

PERINGATAN: Kemungkinan efek jangka panjang dari emisi lampu berwarna biru pada monitor dapat mengakibatkan kerusakan mata, termasuk namun tidak terbatas pada keletihan mata atau ketegangan digital pada mata. Fitur ComfortView Plus besertifikat TÜV dirancang untuk mengurangi jumlah emisi sinar biru dari monitor guna mengoptimalkan kenyamanan mata.

Mengidentifikasi komponen dan kontrol

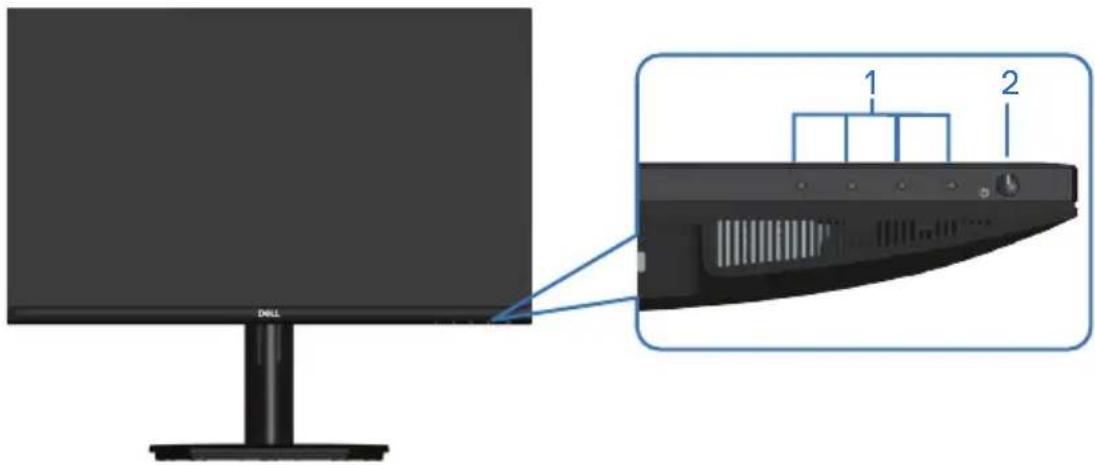

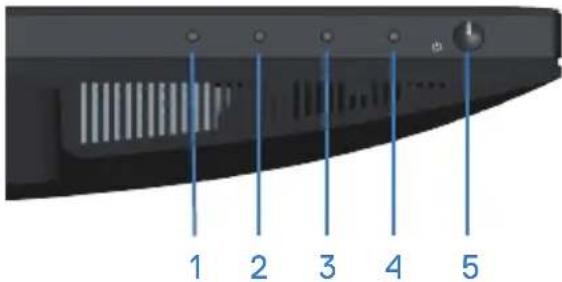

Tampilan depan

Label	Keterangan Penggunaan
1 Tombol fungsi Untuk mengakses menu OSD		(Tampilan di Layar). (Untuk informasi selengkapnya, lihat Menggunakan tombol kontrol.)
2 Tombol	Hidup/Mati (dengan indikator LED)	Untuk mengaktifkan atau menonaktifkan monitor. Lampu putih stabil menunjukkan bahwa monitor telah dihidupkan dan berfungsi normal. Lampu putih berkedip menunjukkan bahwa monitor berada dalam Mode Siaga.

Tampilan belakang

Label	Keterangan Penggunaan
1 Empat	(4) lubang pemasangan VESA (100 mm x 100 mm - di belakang penutup VESA)	Pasang monitor di dinding menggunakan kit pemasangan di dinding yang sesuai VESA. CATATAN: Kit penyangga di dinding tidak dikirim dengan monitor dan dijual terpisah.
2 Label	informasi peraturan Berisi persetujuan peraturan.
3 Label	resmi (termasuk nomor seri Barcode dan label Tag Servis)	Berisi persetujuan peraturan. Baca label ini jika Anda perlu menghubungi Dell untuk mendapatkan dukungan teknis. Tag Servis adalah pengidentifikasi alfanumerik unik yang memungkinkan teknisi servis Dell mengidentifikasi komponen perangkat keras pada komputer Anda dan mengakses informasi jaminan.
4 Sekrup	jari dudukan Mengencangkan atau melepas penyangga dari monitor.

Tampilan samping

Label	Keterangan Penggunaan
1 Slot	manajemen kabel Untuk mengatur kabel.

Tampilan bawah

Label	Keterangan Penggunaan
1 Slot	kunci pengaman(berdasarkan Slot Keamanan Kensington)	Mengamankan monitor Anda menggunakan kunci keamanan (dijual terpisah) untuk mencegah perpindahan monitor tanpa izin.
2 Konektor daya Menyambungkan kabel daya (disertakan bersama monitor).
3 Port	HDMI 1.4 (HDMI 1) Menya	ambungkan komputer atau perangkat eksternal menggunakan kabel HDMI (dikirim dengan monitor Anda).
4 Port	HDMI 1.4 (HDMI 2)
5 DisplayPort 1.2 Menyambungkan komputer atau perangkat eksternal menggunakan kabel DisplayPort (dibeli secara terpisah).
6 Port	saluran keluar audio Menya	ambungkan speaker eksternal (dibeli secara terpisah).*

*Port saluran keluar audio tidak mendukung headset.

Spesifikasi monitor

Model SE2423DS SE2723DS
Jenis layar LCD TFT matriks aktif
Jenis panel Teknologi Pengalihan di Pesawat
Rasio aspek 16:9
Gambar yang dapat dilihat
Diagonal 604,50 mm (23,80 inci) 684,70 mm (26,96 inci)Horizontal, Area Aktif 526,85 mm (20,74 inci) 596,74 mm (23,49 inci)Vertical, Area Aktif 296,35 mm (11,67 inci) 335,66 mm (13,21 inci)Area 156132,00 mm ^2 (242,01 in. ^2 )
Resolusi dan laju refresh maksimum	2560 x 1440 pada 75 Hz
Pitch piksel	0,2058 mm x 0,2058 mm	0,2331 mm x 0,2331 mm
Piksel per inci (PPI) 123	109
Sudut tampilan HorizontalVertikal	178° (umum)178° (umum)
Output luminansi	300 cd/m ^2 (normal)	350 cd/m ^2 (normal)
Rasio kontras	1000 banding 1 (normal)
Lapisan pelat bergambar	Lapisan keras polariser depan (3H) untuk perawatan antisilau
Lampu latar	Sistem lampu tepi LED
Kedalaman warna	16,70 juta warna
Gamut warna	sRGB 99% (umum)
Model SE2423DS SE2	723DS
Waktu respons 8 md abu-abu ke abu-abu dalam mode Normal5 ms abu-abu ke abu-abu dalam mode Fast (Cepat)4 md abu-abu ke abu-abu dalam mode Extreme(Ekstrem)** Mode abu-abu ke abu-abu 4 md dapat dicapaidalam mode Extreme (Ekstrem) untuk mengurangi keburaman gerakan yang terlihat dan peningkatan responsivitas gambar. Namun mode ini dapat menghadirkan beberapa artefak visual yang sedikit nyata pada gambar. Karena setiap konfigurasi sistem dan kebutuhan setiap pengguna berbeda, kami sarankan setiap pengguna mencoba mode yang berbeda untuk menemukan pengaturan yang tepat bagi mereka.
Konektivitas Port 2 x HDMI 1.4 (HDCP 1.4)1 x DisplayPort 1.2 (HDCP 1.4)1 x Port saluran audio keluar
Lebar bezel (tepi monitor hingga area aktif)
Atas	5,43 mm	7,42 mm
Kiri/Kanan	5,48 mm	7,42 mm
Bawah	16,15 mm	17,14 mm
Kemudahan Penyesuaian
Penyangga yang tingginya dapat disesuaikan	100 mm
Kemiringan	-5° hingga 21°
Putaran	Tidak tersedia
Pivot	Tidak tersedia
Penanganan kabel Ya
Kompatibilitas Dell Display Manager	Dell Easy Arrange dan fitur utama lainnya
Keamanan Slot kunci keamanan (kunci Kensington, dijual terpisah)

Spesifikasi resolusi

Model SE2423DS/SE2723DS
Rentang pemindaian horizontal	29 kHz hingga 140 kHz
Rentang pemindaian vertikal	48 Hz hingga 75 Hz
Resolusi preset maksimum	2560 x 1440

Mode video yang didukung

Model SE2423DS/SE2723DS
Kemampuan tampilan video (HDMI atau DisplayPort)	480p, 576p, 720p, 1080p, 1080i (HDMI), 1440p

CATATAN: Monitor ini mendukung AMD FreeSync.

Mode tampilan preset

Mode tampilan preset HDMI

Mode Tampilan	Frekuensi Horizontal (kHz)	Frekuensi Vertical (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (Horizontal/Vertical)
VESA, 640 x 480	31,47	60,00	25,18	-/-
VESA, 640 x 480 37	50 75,00 31,50	-/-
IBM, 720 x 400	31,47	70,00	28,32	-/+
VESA, 800 x 600	37,88	60,00	40,00	+/+
VESA, 800 x 600	46,86	75,00	49,50	+/+
VESA, 1024 x 768	48,36	60,00	65,00	-/-
VESA, 1024 x 768	60,02	75,00	78,75	+/+
VESA, 1152 x 864	67,50	75,00	108,00	+/+
VESA, 1280 x 1024	63,98	60,00	108,00	+/+
VESA, 1280 x 1024	79,98	75,00	135,00	+/+
VESA, 1600 x 900	60,00	60,00	108,00	+/+
CTA, 1920 x 1080	67,50	60,00	148,50	+/+
VESA, 1920 x 1080	83,89	75,00	174,50	+/+
VESA, 2560x1440	88,79	60,00	241,50	+/-
VESA, 2560x1440	110,30	75,00	296,50	+/-

Mode tampilan preset DisplayPort

Mode Tampilan	Frekuensi Horizontal (kHz)	Frekuensi Vertical (Hz)	Clock Piksel (MHz)	Polaritas Sinkronisasi (Horizontal/Vertical)
VESA, 640 x 480	31,47	60,00	25,18	-/-
VESA, 640 x 480 37,50	75,00 31,50	-/-
IBM, 720 x 400	31,47	70,00	28,32	-/+
VESA, 800 x 600 37,88	60,00 40,00	+/+
VESA, 800 x 600	46,86	75,00	49,50	+/+
VESA, 1024 x 768	48,36	60,00	65,00	-/-
VESA, 1024 x 768	60,02	75,00	78,75	+/+
VESA, 1152 x 864	67,50	75,00	108,00	+/+
VESA, 1280 x 1024	63,98	60,00	108,00	+/+
VESA, 1280 x 1024	79,98	75,00	135,00	+/+
VESA, 1600 x 900	60,00	60,00	108,00	+/+
CTA, 1920 x 1080	67,50	60,00	148,50	+/+
VESA, 1920 x 1080	83,89	75,00	174,50	+/+
VESA, 2560x1440	88,79	60,00	241,50	+/-
VESA, 2560x1440	110,30	75,00	296,50	+/-

Spesifikasi listrik

Model SE2423DS SE272	3DS
Sinyal input video · HDMI1	.4, 600 mV untuk setiap saluran diferensial, impedansi input 100 ohm per pasangan diferensialDisplayPort 1.2, 600 mV untuk setiap saluran diferensial, impedansi input 100 ohm per pasangan diferensial
Tegangan input/frekuensi/arus AC	100 VAC hingga 240 VAC/50 Hz atau 60 Hz ± 3 Hz/1,0 A (umum)
Arus masuk 120 V: 30 A (Maksimum) pada 0°C (mulai dingin)240 V: 60 A (Maksimum) pada 0°C (mulai dingin)
Pemakaian daya 0,3 W (mode Nonaktif)10,3 W (Mode Siaga)118 W (Mode Aktif)130 W (Maksimum)216 W (Pon)350,76 kWh (TEC)3	1	0,3 W (mode Nonaktif)10,3 W (Mode Siaga)120 W (Mode Aktif)130 W (Maksimum)216 W (Pon)350,76 kWh (TEC)3

^1 Sebagaimana ditetapkan dalam EU 2019/2021 dan EU 2019/2013.
^2 Pengaturan kecerahan dan kontras maksimal.
^3 Pon: Pemakaian daya Mode Aktif diukur dengan referensi metode pengujian Energy Star.
TEC: Pemakaian energi total kWh diukur dengan referensi metode pengujian Energy Star.

Dokumen ini hanya berisi informasi dan menunjukkan performa laboratorium. Performa produk Anda mungkin berbeda, tergantung pada perangkat lunak, komponen, dan periferal yang Anda pesan dan Dell tidak berkewajiban untuk memperbarui informasi tersebut.

Oleh karena itu, pelanggan tidak boleh mengandalkan informasi ini dalam mengambil keputusan tentang toleransi listrik atau yang lain. Tidak ada jaminan atas keakuratan atau kelengkapan secara tersurat maupun tersirat.

Karakteristik fisik

Model SE2423DS SE2723DS
Jenis kabel sinyal · Digital: DisplayPort, 20 pin (kabel tidak disertakan) · Digital: HDMI, 19 pin
CATATAN: Monitor Dell dirancang untuk bekerja secara optimal dengan kabel video yang disertakan bersama monitor Anda. Karena Dell tidak memiliki kendali atas berbagai penyuplai kabel yang ada di pasaran, baik jenis bahan, konektor, dan proses yang diterapkan untuk membuat kabel tersebut, maka Dell tidak dapat menjamin performa video dari kabel yang tidak disertakan bersama monitor Dell Anda.
Dimensi (dengan penyangga)
Tinggi (ditambah) 461,77 mm (18,18 inci) 503,08 mm (19,81 inci)
Tinggi (dikompresi) 361,77 mm (14,24 inci) 403,08 mm (15,87 inci)
Lebar 537,80 mm (21,17 inci) 611,58 mm (24,08 inci)
Panjang 189,00 mm (7,44 inci) 205,00 mm (8,07 inci)
Dimensi (tanpa penyangga)
Tinggi 322,10 mm (12,68 inci) 364,40 mm (14,35 inci)
Lebar 537,80 mm (21,17 inci) 611,58 mm (24,08 inci)
Panjang 54,57 mm (2,15 inci) 54,56 mm (2,15 inci)
Dimensi penyangga
Tinggi 223,30 mm (8,79 inci) 223,30 mm (8,79 inci)
Lebar 245,00 mm (9,65 inci) 265,00 mm (10,43 inci)
Panjang 189,00 mm (7,44 inci) 205,00 mm (8,07 inci)
Dasar 245,00 x 189,00 mm (9,65 inci x 7,44 inci) 265,00 x 205,00 mm (10,43 inci x 8,07 inci)
Berat
Berat dengan kemasan 6,37 kg (14,04 lb) 7,88 kg (17,37 lb)
Berat dengan unit penyangga dan kabel 4,77 kg (10,52 lb) 5,91 kg (13,03 lb)
Berat tanpa unit dudukan(sebagai pertimbangan untukpemasangan di dinding atauVESA - tanpa kabel)	3,53 kg (7,78 lb) 4,36 kg	(9,60 lb)
Berat unit penyangga 0,96 kg	(2,12 lb) 1,21 kg (2,67 lb)
Kilau rangka depan Rangka hitam	2-4 unit mengkilap

Karakteristik lingkungan

Model SE242	3DS SE2723DS
Standar Kepatuhan
• Mematuhi RoHS• Monitor ini mengurangi pemakaian BFR/PVC (papan sirkuitnya terbuat dari laminasi bebas BFR/PVC).• Kaca bebas Arsenik dan bebas Merkuri hanya untuk panel.
Suhu
Dioperasikan 0°C hingga 40°C (32°F hingga 104°F)
Tidak dioperasikan	• Penyimpanan: -20°C hingga 60°C (-4°F hingga 140°F)• Pengiriman: -20°C hingga 60°C (-4°F hingga 140°F)
Kelembapan
Dioperasikan 10% hingga 80% (tanpa kondensasi)
Tidak dioperasikan	• Penyimpanan 5% hingga 90% (tanpa kondensasi)• Pengiriman 5% hingga 90% (tanpa kondensasi)
Ketinggian
Dioperasikan (maksimum)	5.000 m (16.400 kaki)
Tidak dioperasikan (maksimum)	12.192 m (40.000 kaki)
Pelepasan termal	• 102,60 BTU/jam (Maximum)• 61,56 BTU/jam (Mode Aktif)	• 102,60 BTU/jam (Maximum)• 68,40 BTU/jam (Mode Aktif)

Penetapan pin

Konektor DisplayPort

Nomor pin	Sisi 20 pin kabel sinyal yang tersambung
1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)
10 ML0 (n)
11 GND
12 ML0 (p)
13 GND
14 GND
15 AUX (p)
16 GND
17 AUX (n)
18 Deteksi Hot Plug
19 Re-PWR
20 +3,3 V DP_PWR

Konektor HDMI

Nomor pin	Sisi 19 pin kabel sinyal yang tersambung
1 DATA 2+ TMDS
2 DATA 2 SHIELD TMDS
3 DATA 2- TMDS
4 DATA 1+ TMDS
5 DATA 1 SHIELD TMDS
6 DATA 1- TMDS
7 DATA 0+ TMDS
8 DATA 0 SHIELD TMDS
9 DATA 0- TMDS
10 CLOCK+ TMDS
11 CLOCK SHIELD TMDS
12 CLOCK- TMDS
13 CEC
14 Cadangan (N.C. pada perangkat)
15 CLOCK DDC (SCL)
16 DATA DDC (SDA)
17 Pengardean DDC/CEC
18 DAYA +5 V
19 DETEKSI HOT PLUG

Kemampuan Plug-and-Play

Anda dapat memasang monitor ke sistem apa pun yang kompatibel dengan Plug-and-Play. Monitor akan secara otomatis menyediakan EDID (Extended Display Identification Data) untuk sistem komputer yang menggunakan protokol DDC (Display Data Channel) agar sistem dapat mengkonfigurasi sendiri dan mengoptimalkan pengaturan monitor. Sebagian besar instalasi monitor adalah otomatis, namun Anda dapat memilih pengaturan yang berbeda jika diinginkan. Untuk informasi selengkapnya tentang cara mengubah pengaturan monitor, lihat Mengoperasikan monitor.

Kualitas dan kebijakan piksel monitor LCD

Selama proses produksi Monitor LCD, tidak jarang satu piksel atau lebih menjadi tetap dalam kondisi yang tidak berubah. Kondisi tersebut sulit dilihat dan tidak mempengaruhi kualitas atau kegunaan layar. Untuk informasi selengkapnya tentang Kualitas dan Kebijakan Piksel Monitor Dell, kunjungi situs Dukungan Dell di

www.dell.com/pixelguidelines.

Ergonomis

△ PERHATIAN: Penggunaan keyboard yang tidak tepat atau berkepanjangan dapat mengakibatkan cedera.
PERHATIAN: Melihat layar monitor dalam waktu lama dapat mengakibatkan ketegangan mata.

Untuk kenyamanan dan efisiensi, perhatikan pedoman berikut saat mengkonfigurasi dan menggunakan workstation komputer:

- Posisikan komputer agar monitor dan keyboard berada tepat di depan Anda saat bekerja. Rak khusus tersedia secara komersial untuk membantu Anda mengatur posisi keyboard dengan benar. - Untuk mengurangi risiko ketegangan mata dan sakit leher, lengan, punggung, atau bahu karena menggunakan monitor dalam waktu lama, sebaiknya Anda:

1. Mengatur jarak layar antara 20 hingga 28 inci (50-70 cm) dari mata Anda.
2. Berkedip sesering mungkin untuk melembapkan mata atau membasahinya dengan air setelah menggunakan monitor dalam waktu lama.
3. Sering beristirahat secara berkala selama 20 menit setiap dua jam.
4. Mengalihkan pandangan dari monitor dan menatap objek berjarak 20 kaki setidaknya selama 20 detik selama istirahat.

1. Melakukan peregangan untuk mengurangi ketegangan pada leher, lengan, punggung, dan bahu selama istirahat.

- Pastikan layar monitor sejajar dengan atau sedikit di bawah pandangan mata saat Anda duduk di depan monitor.

- Sesuaikan kemiringan monitor, kontras, dan pengaturan kecerahan.

- Sesuaikan pencahayaan di sekitar Anda (seperti lampu di atas kepala, lampu meja, dan gorden atau tirai di jendela terdekat) untuk meminimalkan pantulan dan silau pada layar monitor.

- Gunakan kursi yang menopang punggung bawah dengan baik.

- Pastikan lengan sejajar dengan pergelangan tangan dalam posisi netral yang nyaman saat menggunakan keyboard atau mouse.

- Selalu sisakan ruang untuk menyandarkan tangan saat menggunakan keyboard atau mouse.

- Sandarkan lengan atas secara alami di kedua sisi.

- Pastikan kaki bertumpu datar di lantai.

- Saat duduk, pastikan berat kaki bertumpu pada kaki dan bukan bagian depan kursi Anda. Sesuaikan tinggi kursi atau gunakan sandaran kaki jika perlu untuk mempertahankan postur yang tepat.

- Variasikan aktivitas kerja. Coba atur pekerjaan agar Anda tidak harus duduk dan bekerja dalam waktu lama. Coba berdiri atau bangun dan berjalan dengan interval teratur.

- Pastikan area di bawah meja bebas dari penghalang dan kabel atau kabel daya yang dapat mengganggu kenyamanan tempat duduk atau menimbulkan potensi bahaya tersandung.

Menangani dan memindahkan layar

Untuk memastikan monitor ditangani dengan aman saat diangkat atau dipindahkan, ikuti pedoman yang disebutkan di bawah ini:

• Sebelum memindahkan atau mengangkat monitor, matikan komputer dan monitor.
  • Lepas semua kabel dari monitor.
• Letakkan monitor di dalam kotak asli dengan bahan kemasan asli.
• Pegang tepi bawah dan samping monitor dengan kuat tanpa tekanan berlebih saat mengangkat atau memindahkan monitor.

- Saat mengangkat atau memindahkan monitor, pastikan layar tidak menghadap Anda. Jangan tekan area layar untuk menghindari goresan atau kerusakan.

- Saat mengangkut monitor, hindari guncangan atau getaran yang tiba-tiba.

- Saat mengangkat atau memindahkan monitor, jangan balik monitor sambil memegang alas penyangga atau dudukan penyangga. Tindakan ini dapat mengakibatkan kerusakan yang tidak disengaja pada monitor atau menyebabkan cedera.

Pedoman pemeliharaan

Membersihkan monitor

PERINGATAN: Menggunakan metode yang tidak tepat saat membersihkan monitor dapat mengakibatkan kerusakan fisik pada layar atau bodi monitor Dell Anda.
△ PERHATIAN: Baca dan ikuti Petunjuk keselamatan sebelum membersihkan monitor.
PERINGATAN: Sebelum membersihkan monitor, lepas kabel daya monitor dari stopkontak.

Untuk penerapan terbaik, ikuti petunjuk dalam daftar di bawah ini sewaktu membuka kemasan, membersihkan, atau menangani monitor:

- Untuk membersihkan layar monitor Dell, lembabkan kain lembut dan bersih dengan air. Jika memungkinkan, gunakan tisu khusus pembersih layar atau larutan yang cocok untuk layar monitor Dell.

△ PERHATIAN: Jangan gunakan detergen atau bahan kimia lain seperti bensin, tiner, amonia, pembersih abrasif, atau udara terkompresi.
△ PERHATIAN: Menggunakan bahan kimia untuk membersihkan dapat mengubah tampilan monitor, seperti memudarnya warna, noda putih pada monitor, perubahan bentuk, bayangan gelap yang tidak merata, dan area layar terkelupas.
PERINGATAN: Jangan semprot larutan pembersih atau air secara langsung ke permukaan monitor. Melakukan hal tersebut dapat membuat cairan terakumulasi di bagian bawah panel layar dan menimbulkan karat pada elektronik yang mengakibatkan kerusakan permanen. Sebagai gantinya, terapkan cairan pembersih atau air ke kain lembut, lalu bersihkan monitor.

CATATAN: Kerusakan monitor karena metode pembersihan yang tidak semestinya dan penggunaan bensin, tiner, amonia, pembersih abrasif, alkohol, udara terkompresi, detergen jenis apa pun akan digolongkan sebagai CID (Kerusakan yang Disebabkan Pelangan) CID tidak termasuk dalam garansi standar Dell.

• Jika Anda melihat bubuk putih saat mengeluarkan monitor dari kemasan, seka dengan kain.
• Tangani monitor dengan hati-hati karena monitor berwarna lebih gelap akan lebih mudah tergores dan menimbulkan noda putih dibandingkan monitor berwarna lebih terang.
• Untuk membantu mempertahankan kualitas gambar terbaik pada monitor, gunakan screensaver yang berubah secara dinamis dan matikan monitor bila tidak digunakan.

Mengkonfigurasi monitor

Memasang dudukan

CATATAN: Dudukan tidak terpasang dari pabrik saat dikirim.

CATATAN: Petunjuk berikut hanya dapat digunakan untuk memasang dudukan yang disertakan bersama monitor Anda. Jika Anda memasang dudukan yang dibeli dari sumber lain, ikuti petunjuk pemasangan yang disertakan bersama dudukan.

Untuk memasang dudukan monitor:

1. Lepas dasar dudukan penyangga dan alas penyangga dari bantalan kemasan yang menquncinya.
2. Sambungkan alas penyangga ke dudukan penyangga.
3. Buka gagang sekrup pada alas penyangga, lalu kencangkan sekrup untuk mengunci dudukan penyangga ke alas penyangga.
4. Tutup gagang sekrup.

1. Buka penutup pelindung pada monitor untuk mengakses slot pada monitor.

a. Geser tab pada unit penyangga ke dalam slot di monitor sepenuhnya.

b. Buka penahan sekrup pada penyangga, lalu putar searah jarum jam untuk mengencangkan unit dudukan.

c. Tutup penahan sekrup.

1. Sejajarkan, masukkan penutup VESA ke dalam slot VESA pada monitor, lalu tekan dengan kuat agar terkunci dengan benar.

1. Tahan dudukan penyangga dengan kuat menggunakan kedua tangan, angkat monitor secara perlahan, lalu letakkan di permukaan datar.

1. Lepas penutup dari monitor.

Menggunakan ekstensi kemiringan dan vertikal

CATATAN: Nilai ini dapat diterapkan pada dudukan yang dikirim bersama monitor Anda. Untuk memasang penyangga yang lain, lihat dokumentasi yang disertakan bersama penyangga.

Kemiringan

Dengan dudukan yang terpasang pada monitor, Anda dapat memiringkan monitor untuk mendapatkan sudut tampilan ternyaman.

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

Ekstensi Vertikal

CATATAN: Penyangga bisa memanjang secara vertikal hingga 100 mm.

PERINGATAN: Sebelum Anda memulai setiap prosedur dalam bagian ini, ikuti Petunjuk keselamatan.

CATATAN: Monitor Dell dirancang untuk berfungsi secara optimal dengan kabel yang disertakan dalam kemasan Dell. Dell tidak menjamin kualitas video dan performa jika bukan kabel Dell yang digunakan.

CATATAN: Rutekan kabel melalui slot menejemen kabel sebelum menyambungkan kabel.

CATATAN: Jangan sambungkan semua kabel ke komputer pada saat bersamaan.

CATATAN: Gambar hanya ditujukan sebagai ilustrasi. Tampilan di komputer dapat berbeda.

Untuk menyambungkan monitor ke komputer:

1. Matikan komputer, lalu lepas kabel daya.
2. Sambungkan monitor ke komputer dengan kabel HDMI atau kabel DisplayPort.

Menyambungkan kabel HDMI

Menyambungkan kabel DisplayPort (opsional)

1. Sambungkan kabel daya ke monitor dan stopkontak.

Mengatur kabel

Gunakan slot manajemen kabel untuk merutekan kabel yang tersambung ke monitor.

Tekan tombol daya untuk mengaktifkan monitor.

Mengamankan monitor menggunakan kunci Kensington (opsional)

Slot kunci pengaman terletak di bagian bawah monitor. (lihat Slot kunci pengaman). Amankan monitor ke meja menggunakan kunci keamanan Kensington.

Untuk informasi selengkapnya tentang cara menggunakan kunci Kensington (dijual terpisah), lihat dokumentasi yang disertakan bersama kunci tersebut.

CATATAN: Gambar hanya ditujukan sebagai ilustrasi. Tampilan kunci dapat berbeda.

CATATAN: Agar layar LCD tidak tergores sewaktu melepas dudukan, pastikan monitor diletakkan pada permukaan yang lembut dan bersih.

CATATAN: Langkah-langkah berikut dapat digunakan untuk melepas dudukan yang disertakan dengan monitor Anda. Jika Anda melepas dudukan yang dibeli dari sumber lain, ikuti petunjuk pemasangan yang disertakan bersama dudukan tersebut.

1. Tempatkan monitor di atas kain lembut atau bantal.

1. Buka penahan sekrup pada peyangga, lalu buka sekrup dengan memutarnya berlawanan arah jarum jam.

2. Keluarkan unit dudukan dari monitor.

1. Angkat unit penyangga dan jauhkan dari monitor.

Pemasangan di dinding dari VESA (opsional)

Tekan lubang pada penutup VESA, lalu angkat dan jauhkan dari monitor.

Lihat dokumentasi yang disertakan bersama kit pemasangan di dinding yang kompatibel dengan VESA.

1. Letakkan monitor di atas kain lembut atau bantalan di tepi meja.
2. Lepas dudukan monitor. Lihat Melepas dudukan monitor.
3. Lepas keempat sekrup yang mengencangkan penutup belakang layar.
4. Pasang braket pemasangan dari kit pemasangan di dinding ke layar.
5. Untuk memasang monitor di dinding, lihat dokumentasi yang disertakan bersama kit pemasangan di dinding.

CATATAN: Hanya untuk digunakan dengan braket dudukan dinding yang terdaftar di UL atau CSA atau GS dengan kapasitas bantalan berat atau beban minimum sebesar 14,12 kg (SE2423DS)/17,44 kg (SE2723DS).

Mengoperasikan monitor

Hidupkan monitor

Tekan tombolintuk menghidupkan monitor.

Menggunakan tombol kontrol

Gunakan tombol kontrol di tepi bawah monitor untuk menyesuaikan tampilan gambar.

Tombol kontrol

Tabel berikut berisi keterangan tentang tombol kontrol:

Tombol Kontrol Keterangan
1		Gunakan tombol ini untuk memilih dari daftar mode preset.
	Shortcut key (Tombol pintasan)/Preset Modes (Mode Preset)
2		Gunakan tombol ini untuk menyesuaikan kecerahan atau kontras.
	Shortcut key (Tombol pintasan)/Brightness/Contrast (Kecerahan/Kontras)
3		Gunakan tombol Menu untuk membuka menu OSD (Tampilan di Layar). Lihat Mengakses menu OSD.
	Menu
4		Gunakan tombol ini untuk kembali ke menu utama atau menutup menu utama OSD.
	Exit (Keluar)
5		Untuk mengaktifkan atau menonaktifkan monitor. Lampu putih stabil menunjukkan bahwa monitor telah dihidupkan dan berfungsi normal. Lampu putih berkedip menunjukkan bahwa monitor berada dalam Mode Siaga.
	Daya (dengan indikator lampu daya)

Menggunakan menu On-Screen Display (Tampilan di Layar)

Mengakses menu OSD

CATATAN: Setiap perubahan yang dibuat akan tersimpan otomatis bila Anda beralih ke menu lain, tutup menu OSD, atau tunggu menu OSD hingga tertutup otomatis.

1. Tekan tombol untuk menampilkan menu utama OSD.

1. Tekan tombol dan untuk beralih di antara pilihan pengaturan. Saat beralih dari satu ikon ke ikon lainnya, pilihan akan disorot.
2. Tekan sekali tombol >, √, atau ◇ untuk mengaktifkan pilihan yang disorot.
3. Tekan tombol dan untuk memilih parameter yang diinginkan.
4. Untuk membuat perubahan, tekan tombol ➤ lalu gunakan tombol dan , berdasarkan indikator pada menu.
5. Pilih untuk kembali ke menu sebelumnya atau untuk menerima dan kembali ke menu sebelumnya.

Ikon Menu dan Submenu		Keterangan
	Brightness/Contrast(Kecerahan/Kontras)	Gunakan menu ini untuk menyesuaikan kecerahan atau kontras.
	Brightness(Kecerahan)	Sesuaikan luminansi lampu latar.Tekan tombol ➤ untuk meningkatkan kecerahan, lalu tekan tombol ➤ untuk mengurangi kecerahan (min. 0/maks. 100).
	Contrast (Kontras)	Sesuaikan kecerahan terlebih dulu, lalu sesuaikan kontras hanya jika Anda memerlukan penyesuaian lebih lanjut.Tekan tombol ➤ untuk meningkatkan kontras, lalu tekan tombol ➤ untuk mengurangi kontras (min. 0/maks. 100).Fungsi Contrast (Kontras) akan menyesuaikan tingkat perbedaan antara gelap dan terang di layar monitor.
	Input Source(Sumber Input)	Gunakan menu Input Source (Sumber Input)untuk memilih di antara sinyal video berbeda yang mungkin tersambung ke monitor.[IMAGE]

Ikon Menu dan Submenu		Keterangan
	DP Pilih input DP bila Anda menggunakan konektor DP.Tekan tombol ➤ untuk memilih sumber input DP.
	HDMI 1 Pilih input HDMI 1 bila Anda menggunakan konektor HDMI 1. Tekan tombol ➤ untuk memilih sumber input HDMI 1.
	HDMI 2 Pilih input HDMI 2 bila Anda menggunakan konektor HDMI 2. Tekan tombol ➤ untuk memilih sumber input HDMI 2.
	Auto Select (Pilih Otomatis)	Gunakan Auto Select (Pilih Otomatis) untuk memindai sinyal input yang tersedia.
	Reset Input Source (Atur Ulang Sumber Input)	Gunakan pilihan ini untuk mengembalikan Input Source (Sumber Input) default.
	Color (Warna)	Gunakan tombol Color (Warna) untuk menyesuaikan mode pengaturan warna.
	Preset Modes (Mode Preset)	Bila Anda memilih Preset Modes (Mode Preset),Anda dapat memilih warna Standard (Standar),Movie (Film), FPS, RTS, RPG, Warm (Hangat),Cool (Sejuk), atau Custom Color (Warna Kustom) dari daftar.Standard (Standar): Berisi pengaturan warna default monitor. Ini adalah mode preset default.Movie (Film): Berisi pengaturan warna yang ideal untuk film.FPS: Berisi pengaturan warna yang ideal untuk game FPS (Tembak-menembak Orang Pertama).

Ikon Menu dan Submenu	Keterangan
Preset Modes (Mode Preset)	RTS: Berisi pengaturan warna yang ideal untuk game Real-Time Strategy.RPG: Berisi pengaturan warna yang ideal untuk game RPG (Bermain Peran).Warm (Hangat): Meningkatkan suhu warna. Layar terlihat lebih hangat dengan nada warna merah/kuning.Cool (Sejuk): Mengurangi suhu warna. Layar terlihat lebih sejuk dengan nada warna biru.Custom Color (Warna Kustom): Memungkinkan Anda menyesuaikan pengaturan warna secara manual.Tekan tombol dan untuk mengatur nilai ketiga warna (R, G, B) serta membuat mode warna preset sendiri.
Input Color Format (Format Warna Input)	Memungkinkan Anda menetapkan mode input video ke:RGB: Gunakan pilihan ini jika monitor Anda tersambung ke komputer atau pemutar media yang mendukung output RGB.YCbCr: Gunakan pilihan ini jika pemutar media hanya mendukung output YCbCr.
Hue (Rona)	Mengubah warna pada gambar video ke hijau atau ungu. Fitur ini digunakan untuk menyesuaikan warna kulit yang diinginkan. Gunakan tombol atau untuk menyesuaikan rona dari 0 hingga 100.CATATAN: Penyesuaian corak tersedia hanya bila Anda memilih mode Movie (Film), FPS, RTS, atau RPG.
Saturation (Saturasi)	Menyesuaikan saturasi warna pada gambar video. Gunakan tombol atau untuk menyesuaikan saturasi dari 0 hingga 100.CATATAN: Penyesuaian corak tersedia hanya bila Anda memilih mode Movie (Film), FPS, RTS, atau RPG.
Reset Color (Atur Ulang Warna)	Mengatur ulang pengaturan warna monitor ke default pabrik.

Ikon Menu dan Submenu		Keterangan
	Display (Tampilan)	Menggunakan Display (Tampilan) untuk menyesuaikan gambar.
	Aspect Ratio (Rasio Aspek)	Menyesuaikan rasio gambar pada 16:9, 4:3, atau 5:4.
	Sharpness (Ketajaman)	Membuat gambar terlihat lebih tajam atau lebih lembut. Gunakan tombol atau untuk menyesuaikan ketajaman dari 0 hingga 100.
	Response Time (Waktu Respons)	Memungkinkan Anda untuk memilih antara Normal, Fast (Cepat) atau Extreme (Ekstrem).
	Reset Display (Atur Ulang Tampilan)	Mengatur ulang semua pengaturan tampilan ke nilai default pabrik.
	Menu Gunakan pilihan ini untuk menyesuaikan pengaturan OSD, misalnya, bahasa OSD, durasi agar menu tetap ditampilkan di layar, dsb.

Ikon Menu dan Submenu		Keterangan
	Language (Bahasa)	Mengatur tampilan OSD ke salah satu dari delapan bahasa. Inggris, Spanyol, Prancis, Jerman, Portugis Brasil, Rusia, Tionghoa Modern, atau Jepang.
	Transparency (Transparansi)	Gunakan pilihan ini untuk mengubah transparansi menu dengan menekan tombol dan dari 0 hingga 100.
	Timer OSD hold time (Waktu tunggu OSD): Mengatur durasi OSD akan tetap aktif setelah terakhir kali tombol ditekan.Gunakan tombol atau untuk menyesuaikan panel geser dalam penambahan 1 detik, mulai dari 5 hingga 60 detik.
	Lock (Kunci) Mengontrol akses pengguna ke penyesuaian.Pilih salah satu langkah berikut: Menu Buttons (Tombol Menu), Power Button (Tombol Daya), Menu + Power Buttons (Tombol Menu + Daya), atau Disable (Nonaktifkan).
	Reset Menu (Atur Ulang Menu)	Mengatur ulang semua pengaturan OSD ke nilai preset pabrik.
	Personalize (Personalisasikan)	Gunakan pilihan ini untuk menyesuaikan pengaturan personalisasi.

Ikon Menu dan Submenu	Keterangan
Shortcut Key 1 (Tombol Pintasan 1)	Pilih salah satu dari yang berikut ini: Preset Modes (Mode Preset), Brightness/Contrast (Kecerahan/Kontras), Input Source (Sumber Input) atau Aspect Ratio (Rasio Aspek), untuk mengatur Shortcut Key 1 (Tombol Pintasan 1).
Shortcut Key 2 (Tombol Pintasan 2)	Pilih salah satu dari yang berikut ini: Preset Modes (Mode Preset), Brightness/Contrast (Kecerahan/Kontras), Input Source (Sumber Input) atau Aspect Ratio (Rasio Aspek), untuk mengatur Shortcut Key 2 (Tombol Pintasan 2).

Ikon Menu dan

Submenu

Keterangan

Power Button LED (LED Tombol Daya)

Memungkinkan Anda mengatur indikator LED daya On in On Mode (Aktif dalam Mode Aktif) atau Off in On Mode (Tidak Aktif dalam Mode Aktif) untuk menghemat energi.

Mengatur ulang semua pengaturan dalam menu personalize (personalisasi) ke pengaturan default.

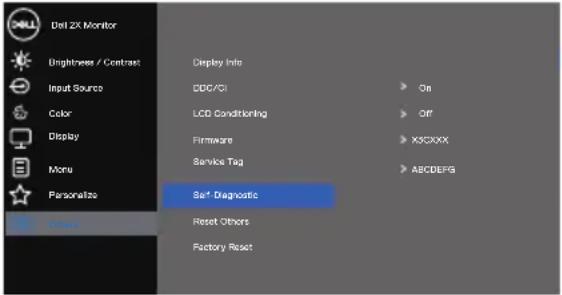

Others (Lainnya)

unakan pilihan ini untuk menyesuaikan pengaturan OSD, misalnya, DDC/CI, LCD conditioning (Pengkondisian LCD), dan sebagainya.

Ikon Menu dan

Submenu

Keterangan

Display Info (Info Tampilan)

Menampilkan pengaturan monitor saat ini.

DDC/CI DDC/CI (saluran data tampilan/antarmuka perintah) memungkinkan parameter monitor (kecerahan, keseimbangan warna, dsb.) dapat disesuaikan melalui perangkat lunak di komputer.

Menonaktifkan fitur ini dengan memilih Off (Matikan).

Aktifkan fitur ini dengan memilih On (Hidup) untuk pengalaman pengguna terbaik dan performa komputer yang optimal.

LCD Conditioning (Pengkondisian LCD)

Membantu mengurangi kasus kecil retensi gambar. Tergantung pada tingkat retensi gambar, program tersebut mungkin memerlukan waktu beberapa saat untuk dijalankan. Untuk memulai LCD Conditioning (Pengkondisian LCD), pilih On (Hidup).

Firmware Menampilkan versi firmware tentang layar.

Ikon Menu dan Submenu	Keterangan
Service Tag (Tag Servis)	Menampilkan nomor tag servis monitor. Service Tag (Tag Servis) adalah pengidentifikasi alfanumerik yang memungkinkan Dell mengidentifikasi spesifikasi produk dan mengakses informasi jaminan.[IMAGE] CATATAN: Service Tag (Tag Servis) juga dicetak pada label yang terdapat di bagian belakang penutup.
Self-Diagnostic (Diagnostik Otomatis)	Memungkinkan Anda untuk memeriksa apakah monitor berfungsi dengan benar.
Reset Others (Atur Ulang Lainnya)	Mengatur ulang semua pengaturan dalam menu pengaturan lainnya ke nilai standar pabrik.
Factory Reset (Pengaturan Ulang Pabrik)	Mengembalikan semua nilai preset ke pengaturan default pabrik.

Kunci tombol Menu dan Daya

Mencegah pengguna mengakses atau mengubah pengaturan menu OSD di layar.

Secara default, pengaturan tombol Menu dan Daya dinonaktifkan.

Untuk mengakses menu kunci, tekan terus tombol Exit (Keluar) (tombol 4) selama 4 detik. Menu Kunci akan muncul di sudut kanan bawah layar.

CATATAN: Menu kunci dapat diakses menggunakan metode ini bila tombol Menu and Power (Menu dan Daya) dalam keadaan tidak terkunci.

Untuk mengakses menu buka kunci, tekan terus tombol Exit (Keluar) (tombol 4) selama empat detik. Menu buka kunci akan ditampilkan di sudut kanan bawah layar.

CATATAN: Menu buka kunci dapat diakses bila tombol Menu and Power (Menu dan Daya) dalam keadaan tidak terkunci.

Menu Keterangan
1 Menu Buttons(Tombol Menu)	Saat Menu Buttons (Tombol Menu) dipilih, pengaturan menu OSD tidak dapat diubah. Semua tombol terkunci kecuali tombol Daya.
2 Power Button(Tombol Daya)	Saat Power Button (Tombol Daya) dipilih, layar tidak dapat dinonaktifkan menggunakan tombol Daya.
3 Menu + Power Buttons (Tombol Menu + Daya)	Saat Menu + Power Buttons (Tombol Menu + Daya) dipilih, pengaturan menu OSD tidak dapat diubah dan tombol menu dikunci.

CATATAN: Untuk mengakses menu Kunci atau Buka Kunci, tekan terus tombol Keluar (tombol 4) selama empat detik.

Dalam skenario berikut, ikon - ditampilkan di bagian tengah layar:

• Saat tombol Atas (tombol 1), tombol Bawah (tombol 2), tombol Menu (tombol 3), atau tombol Keluar (tombol 4) ditekan. Hal ini menandakan tombol menu OSD dalam kondisi terkunci.
• Saat tombol Daya (tombol 5) ditekan. Hal ini menandakan tombol Daya dalam kondisi terkunci.

- Saat satu dari lima tombol ditekan. Hal ini menandakan tombol menu OSD dan tombol Daya dalam kondisi terkunci.

Membuka kunci menu OSD dan tombol Daya:

1. Tekan terus tombol Keluar (tombol 4) selama empat detik. Menu buka kunci akan ditampilkan.

2. Pilih ikon buka kunci untuk membuka kunci tombol di layar.

Pesan peringatan OSD

Bila monitor tidak mendukung mode resolusi tertentu, maka pesan berikut akan ditampilkan:

CATATAN: Pesan tersebut mungkin sedikit berbeda sesuai dengan sinyal input yang tersambung.

Artinya, monitor tidak dapat disinkronisasikan dengan sinyal yang diterima dari komputer. Lihat Spesifikasi resolusi untuk rentang frekuensi Horizontal dan Vertikal yang dapat digunakan monitor ini. Resolusi yang direkomendasikan adalah 2560 x 1440.

Sebelum fungsi DDC/CI dinonaktifkan, pesan berikut ditampilkan:

Saat monitor beralih ke Standby Mode (Mode Siaga), pesan berikut akan ditampilkan:

Jika kabel HDMI atau DisplayPort tidak ada yang tersambung, kotak dialog melayang akan ditampilkan seperti yang ditunjukkan di bawah ini. Monitor akan beralih ke Mode Siaga setelah 4 menit jika dibiarkan dalam kondisi ini.

CATATAN: Langkah ini dapat berbeda, tergantung pada versi Windows Anda.

Untuk menetapkan resolusi maksimum pada monitor:

Pada Windows 8.1:

1. Untuk Windows 8.1, pilih ubin Desktop untuk beralih ke desktop klasik.
2. Klik kanan desktop, lalu klik Screen Resolution (Resolusi Layar).
3. Jika memiliki lebih dari satu monitor yang tersambung, pastikan Anda memilih SE2X23DS.
4. Klik daftar drop down Screen Resolution (Resolusi Layar), lalu pilih 2560 x 1440.
5. Klik OK.

Pada Windows 10, dan Windows 11:

1. Klik kanan pada desktop, lalu klik Display Settings (Pengaturan Tampilan).
2. Jika memiliki lebih dari satu monitor yang tersambung, pastikan untuk memilih SE2X23DS.
3. Klik daftar dropdown Display Resolution (Resolusi Tampilan), lalu pilih 2560 x 1440.
4. Klik Keep changes (Simpan perubahan).

Jika pilihan 2560 x 1440 tidak ditampilkan, Anda mungkin harus memperbarui driver grafis ke versi terbaru. Tergantung pada komputer, selesaikan salah satu prosedur berikut:

Jika Anda memiliki desktop atau laptop merek Dell:

- Kunjungi https://www.dell.com/support, masukkan tag servis, lalu unduh driver terbaru untuk kartu VGA Anda.

Jika Anda menggunakan komputer (laptop maupun desktop) selain Dell:

• Kunjungi situs dukungan komputer Anda, lalu unduh driver grafis terbaru.
• Kunjungi situs web kartu grafis Anda, lalu unduh driver grafis terbaru.

Pemecahan Masalah

PERINGATAN: Sebelum Anda memulai setiap langkah berikut, ikuti Petunjuk keselamatan.

Pengujian mandiri

Monitor ini dilengkapi fitur uji mandiri yang memungkinkan Anda memeriksa apakah monitor berfungsi dengan baik. Jika monitor dan komputer telah tersambung dengan benar namun layar monitor tetap gelap, jalankan uji mandiri monitor dengan melakukan langkah-langkah berikut:

1. Matikan komputer dan monitor.
2. Putuskan semua sambungan kabel video dari monitor. Dengan demikian, komputer tidak harus disertakan.
3. Hidupkan monitor.

Jika monitor berfungsi dengan benar, maka monitor dapat mendeteksi tidak ada sinyal dan salah satu pesan berikut akan ditampilkan. Sewaktu berada dalam mode uji mandiri, LED daya tetap berwarna putih.

atau

CATATAN: Kotak dialog ini akan ditampilkan meskipun dalam pengoperasian normal, bila sambungan kabel video terlepas atau rusak.

1. Matikan monitor, sambungkan kembali kabel video, lalu hidupkan komputer dan monitor.

Jika monitor tetap gelap setelah kabel disambungkan kembali, periksa pengontrol video dan komputer karena monitor berfungsi dengan benar.

Diagnosis Internal

Monitor Anda memiliki alat bantu diagnostik internal. Program ini dapat membantu Anda menentukan apakah ketidaknormalan layar yang dialami adalah masalah bawaan pada monitor, atau pada komputer maupun kartu video.

Untuk menjalankan diagnosis internal:

1. Pastikan layar bersih (tidak ada partikel debu pada permukaan layar).

2. Tekan tombol (tombol 3) untuk membuka menu OSD.

3. Gunakan tombol panel depan untuk memilih Others (Lainnya) > Self-Diagnostic (Diagnosis Mandiri) untuk memulai proses diagnosis mandiri.

1. Saat dimulai, layar abu-abu akan muncul. Periksa ketidaknormalan pada layar.

2. Tekan tombol panel depan. Warna layar berubah menjadi merah. Periksa ketidaknormalan pada layar.

3. Ulangi langkah 5 untuk memeriksa layar dalam warna hijau, biru, hitam, putih, dan layar teks.

4. Pengujian akan selesai setelah layar teks muncul. Untuk keluar, tekan lagi tombol panel depan.

Jika Anda tidak mendeteksi ketidaknormalan apa pun pada layar setelah menggunakan alat bantu diagnostik internal, berarti monitor berfungsi dengan baik. Periksa kartu video dan komputer.

Masalah umum

Tabel berikut berisi informasi umum tentang masalah pada monitor yang biasa terjadi dan mungkin Anda alami beserta kemungkinan solusinya:

Gejala Umum Kondisi yang terjadi		Kemungkinan Solusi
Tidak ada video LED daya mati	Tidak ada gambar	Pastikan kabel video yang menyambungkan monitor dan komputer telah terpasang dengan benar.Pastikan stopkontak berfungsi dengan baik menggunakan peralatan listrik lainnya.Pastikan tombol daya telah ditekan.Pastikan sumber input yang benar telah dipilih melalui menu Input Source (Sumber Input).
Tidak ada video atau daya LED hidup	Tidak ada gambar atau gelap	Tingkatkan kontrol kecerahan dan kontras menggunakan OSD.Lakukan pemeriksaan fitur uji mandiri monitor.Periksa apakah ada pin yang tertekuk atau rusak pada konektor kabel video.Jalankan diagnosis internal.Pastikan sumber input yang benar telah dipilih melalui menu Pilih Input Source (Sumber Input).
Fokus buruk Gambar tidak jelas, buram, atau berbayang		Kurangi kabel ekstensi video.Atur ulang monitor ke pengaturan pabrik (Factory Reset (Pengaturan Ulang Pabrik)).Ubah resolusi video ke rasio aspek yang benar.
Video goyang atau berkedip	Gambar bergelombang atau bergerak halus	· Atur ulang monitor ke pengaturan pabrik (Factory Reset (Pengaturan Ulang Pabrik)). · Periksa faktor lingkungan. · Pindahkan lokasi monitor, lalu uji di ruangan lain.
Piksel hilang Layar LCD memiliki sejumlah titik		· Matikan daya, lalu hidupkan kembali. · Piksel yang tidak aktif secara permanen adalah cacat alami yang dapat terjadi pada teknologi LCD. · Untuk informasi selengkapnya tentang Kualitas dan Kebijakan Piksel Monitor Dell, kunjungi situs Dukungan Dell di: www.dell.com/pixelguidelines.
Piksel diam Layar LCD memiliki titik terang		· Matikan daya, lalu hidupkan kembali. · Piksel yang tidak aktif secara permanen adalah cacat alami yang dapat terjadi pada teknologi LCD. · Untuk informasi selengkapnya tentang Kualitas dan Kebijakan Piksel Monitor Dell, kunjungi situs Dukungan Dell di: www.dell.com/pixelguidelines.
Masalah kecerahan	Gambar terlalu redup atau terlalu terang	· Atur ulang monitor ke pengaturan pabrik (Factory Reset (Pengaturan Ulang Pabrik)). · Sesuaikan kontrol kecerahan dan kontras melalui OSD.
Distorsi geometris	Layar tidak berada di tengah dengan benar	· Atur ulang monitor ke pengaturan pabrik (Factory Reset (Pengaturan Ulang Pabrik)). · Sesuaikan kontrol horizontal dan vertikal melalui OSD.
Garis horizontal atau vertikal	Layar memiliki satu garis atau lebih	· Atur ulang monitor ke pengaturan pabrik (Factory Reset (Pengaturan Ulang Pabrik)).· Lakukan pemeriksaan fitur uji mandiri monitor, lalu lihat apakah garis tersebut juga muncul dalam mode uji mandiri.· Periksa apakah ada pin yang tertekuk atau rusak pada konektor kabel video.· Jalankan diagnosis internal.
Masalah sinkronasi	Layar nampak kacau atau berlubang	· Atur ulang monitor ke pengaturan pabrik (Factory Reset (Pengaturan Ulang Pabrik)).· Lakukan pemeriksaan fitur uji mandiri monitor untuk melihat apakah layar acak tersebut muncul dalam mode uji mandiri.· Periksa apakah ada pin yang tertekuk atau rusak pada konektor kabel video.· Hidupkan ulang komputer dalam mode aman.
Masalah terkait keselamatan	Muncul asap atau percikan api	· Jangan lakukan langkah-langkah pemecahan masalah apa pun.· Segera hubungi Dell.
Masalah terputus-putus	Monitor gagal berfungsi secara berkala	· Pastikan kabel video yang menyambungkan monitor ke komputer telah terpasang dengan benar dan aman.· Atur ulang monitor ke pengaturan pabrik (Factory Reset (Pengaturan Ulang Pabrik)).· Lakukan pemeriksaan fitur uji mandiri monitor untuk melihat apakah masalah intermiten terjadi dalam mode uji mandiri.
Warna hilang Gambar tidak berwarna		Lakukan pemeriksaan fitur uji mandiri monitor.Pastikan kabel video yang menyambungkan monitor ke komputer telah terpasang dengan benar dan aman.Periksa apakah ada pin yang tertekuk atau rusak pada konektor kabel video.
Warna salah Warna gambar tidak bagus		Coba berbagai Preset Modes (Mode Preset) di OSD pengaturan Color (Warna). Sesuaikan nilai R/G/B dalam Custom Color (Warna Kustom) dalam OSD pengaturan Color (Warna).Ubah Input Color Format (Format Warna Input) ke RGB atau YCbCr dalam OSD pengaturan Color (Warna).Jalankan diagnosis internal.
Retensi gambar dari gambar statis yang tertinggal pada monitor dalam waktu lama	Bayangan redup dari gambar statis yang ditampilkan muncul di layar	Atur layar agar nonaktif setelah beberapa menit layar tidak digunakan. Ini dapat disesuaikan di Windows Power Options atau pengaturan Mac Energy Saver.Atau, gunakan screensaver yang berubah secara dinamis.

Masalah khusus produk

Gejala Khusus Kondisi yang terjadi Kemungkinan Solusi
Gambar layar terlalu kecil	Gambar berada di tengah layar, namun tidak memenuhi seluruh area tampilan	Periksa pengaturan Aspect Ratio (Rasio Aspek) di OSD pengaturan Display (Tampilan).Atur ulang monitor ke pengaturan pabrik (Factory Reset (Pengaturan Ulang Pabrik)).

Gejala Khusus Kondisi yang terjadi Kemungkinan Solusi

Tidak dapat menyesuaikan monitor menggunakan tombol di bagian bawah panel	OSD tidak muncul di layar	· Matikan layar, lepas kabel daya, pasang lagi, lalu hidupkan monitor.· Periksa apakah menu OSD terkunci. Jika terkunci, tekan terus tombol 5 selama empat detik untuk membuka kunci.
Tidak ada sinyal saat kontrol pengguna ditekan	Tidak ada gambar, lampu LED menyala putih	· Periksa sumber sinyal. Pastikan komputer tidak berada dalam Mode Siaga dengan menggerakkan mouse atau menekan salah satu tombol pada keyboard.· Pastikan kabel video telah terpasang dengan benar. Lepas kabel video, lalu sambungkan kembali jika perlu.· Atur ulang komputer atau pemutar video.
Gambar tidak memenuhi seluruh layar	Gambar tidak dapat memenuhi tinggi atau lebar layar	· Karena format video (rasio aspek) DVD berbeda, monitor dapat menampilkan di layar penuh.· Jalankan diagnosis internal.
Tidak ada video di port HDMI atau DisplayPort	Saat perangkat dongle atau docking tertentu disambungkan ke port, tidak ada video yang ditemukan saat melepas atau memasukkan kabel dari notebook	· Lepaskan kabel HDMI atau DisplayPort dari perangkat dongle/docking, lalu masukkan kabel docking HDMI atau DisplayPort ke notebook.

Informasi peraturan

Informasi FCC (Hanya untuk AS) dan informasi peraturan lainnya

Untuk informasi tentang FCC dan informasi peraturan lainnya, kunjungi situs web kepatuhan peraturan yang terdapat di www.dell.com/regulatory_compliance.

Database produk UE untuk label energi dan lembar informasi produk

SE2723DS: https://eprel.ec.europa.eu/qr/1114970

Menghubungi Dell

Untuk menghubungi Dell terkait penjualan, dukungan teknis, atau layanan pelanggan, kunjungi www.dell.com/contactdell.

CATATAN: Ketersediaan dapat berbeda menurut negara maupun produk, dan layanan tertentu mungkin tidak tersedia di wilayah Anda.
CATATAN: Jika Anda tidak memiliki sambungan Internet aktif, informasi kontak dapat ditemukan pada faktur pembelian, slip kemasan, tagihan, atau katalog produk Dell.
