PANDUAN PENGGUNA E2420HS DELL

Dell E1920H/E2020H/E2220H/ E2420H/E2420HS/E2720H/E2720HS Panduan Pengguna

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN berisi informasi penting yang akan membantu Andamenggunakan monitor secara lebih baik.

PERHATIAN: PERHATIAN berisi kemungkinan kerusakan perangkat keras atauhilangnya data jika petunjuk tidak diikuti.

PERINGATAN: PERINGATAN berisi kemungkinan akan kerusakan properti, mencelakai diri, atau bahkan kematian.

Hak Cipta © 2020 Dell Inc. atau anak perusahaannya. Semua hak dilindungi undang-undang. Dell, EMC, dan merek dagang lainnya adalah merek dagang milik Dell Inc. atau anak perusahaannya. Merek dagang lain mungkin merupakan merek dagang dari pemiliknya masing-masing.

2020 - 12

Rev.A02

Daftar isi

Tentang monitor....5

Isi Kemasan....5

Fitur produk....6

Mengidentifikasi fitur dan kontrol 7

Spesifikasi monitor....12

Kemampuan Plug an dplay 25

Kualitas monitor LCD dan kebijakan piksel....25

Panduan Pemeliharaan....25

Mengatur monitor 27

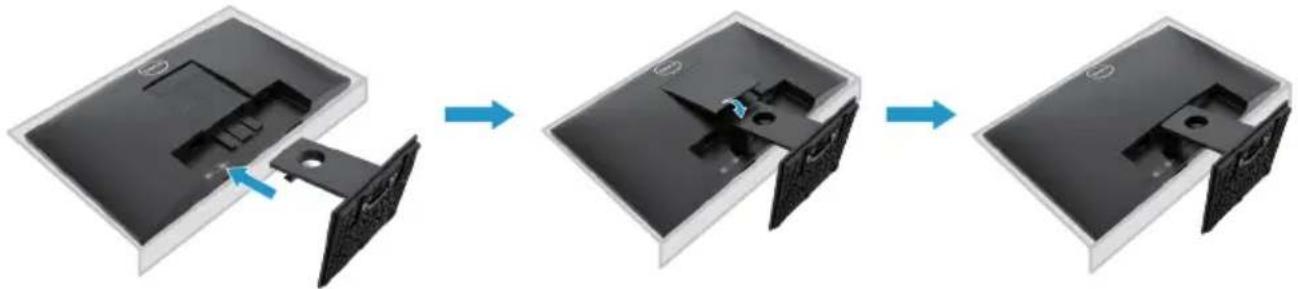

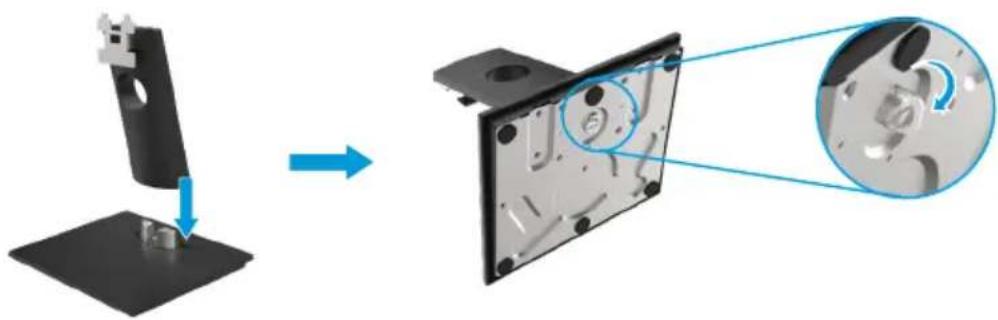

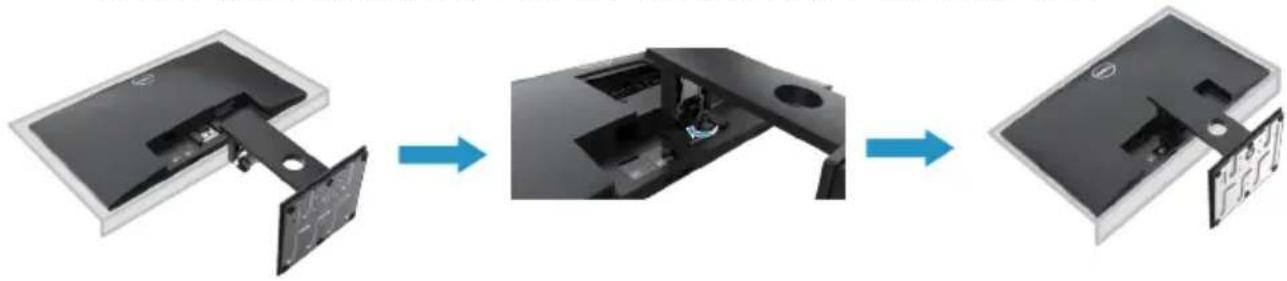

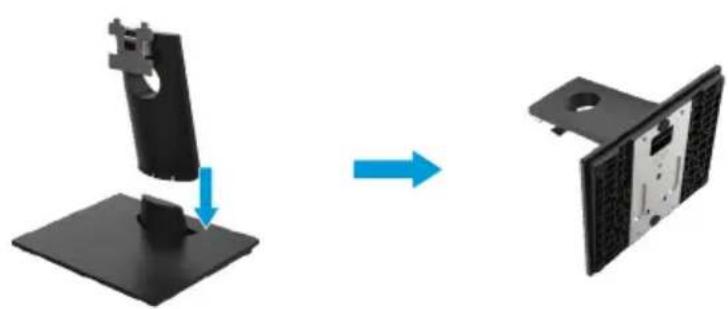

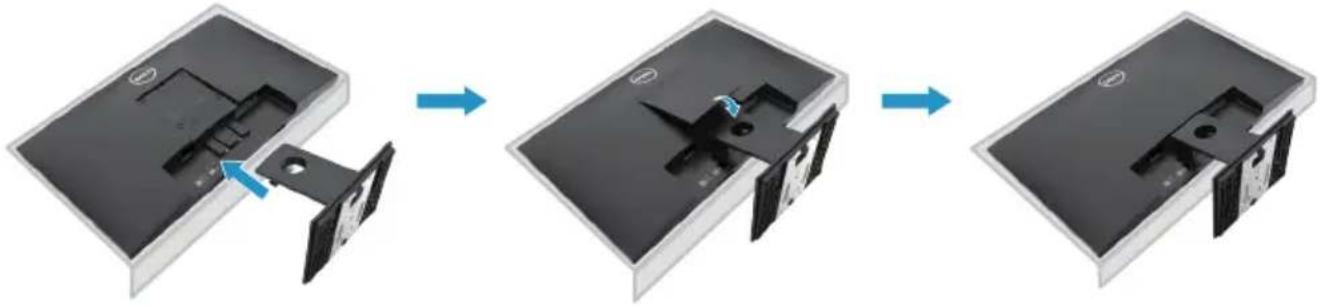

Menghubungkan penyangga 27

Menggunakan kontrol panel depan 39

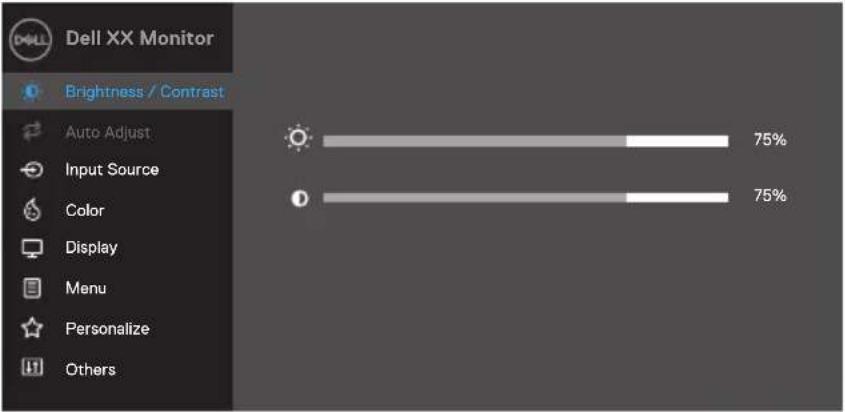

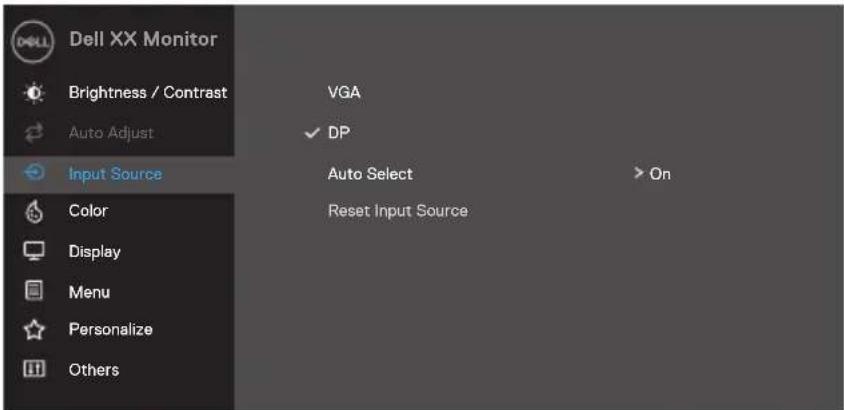

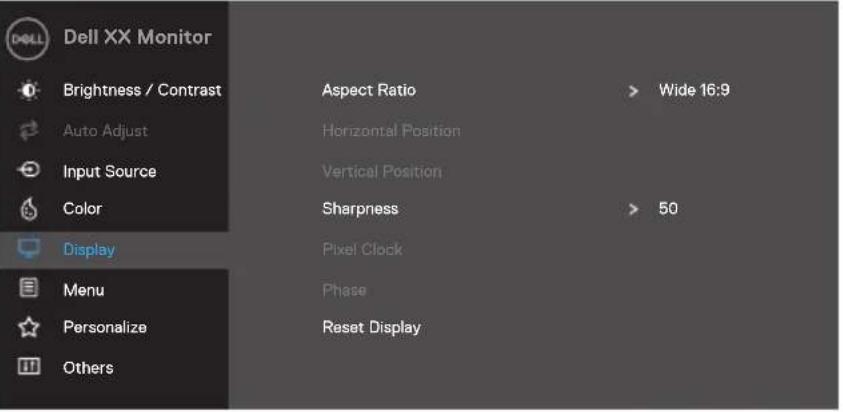

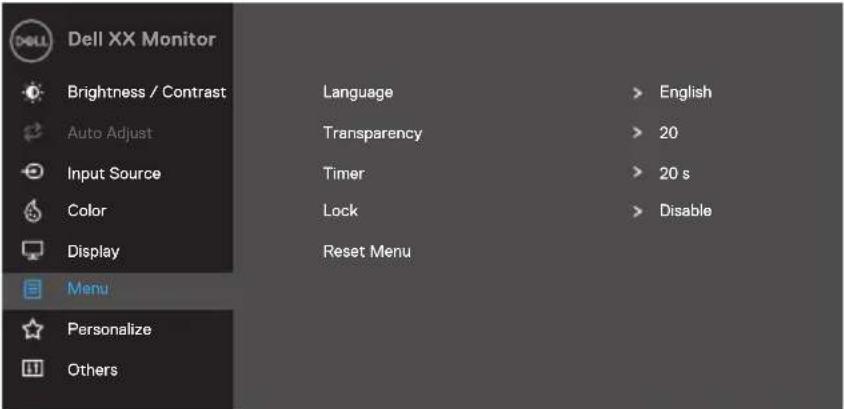

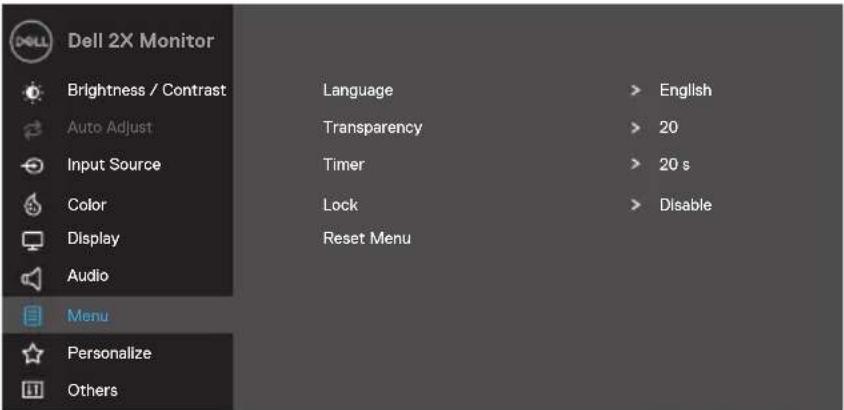

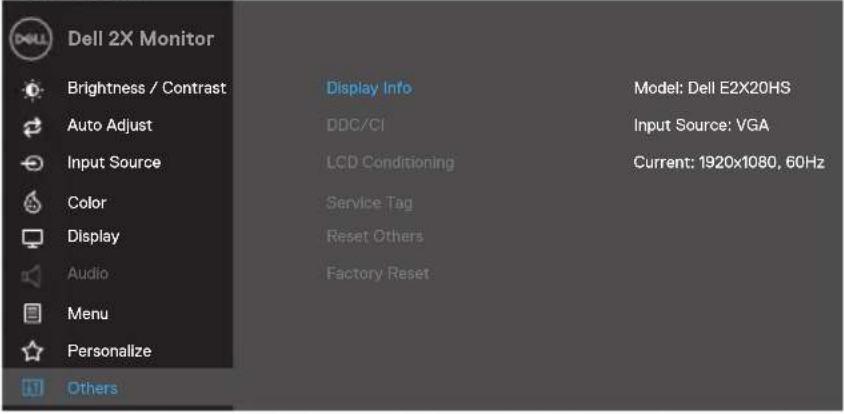

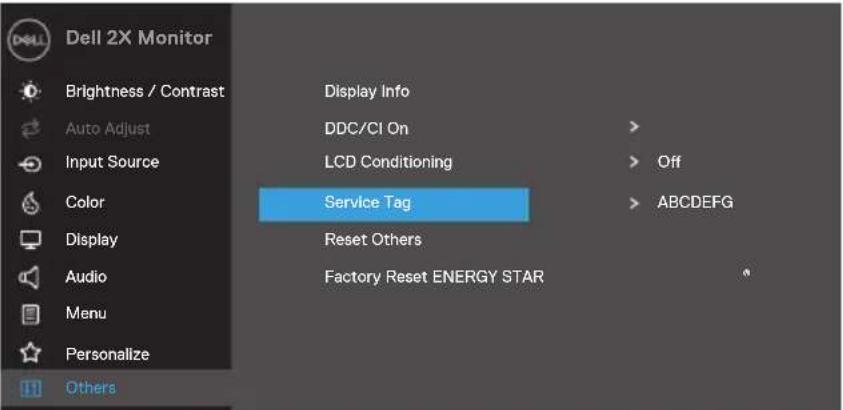

Menggunakan menu On-Screen Display (OSD) 40

Mengatur monitor....61

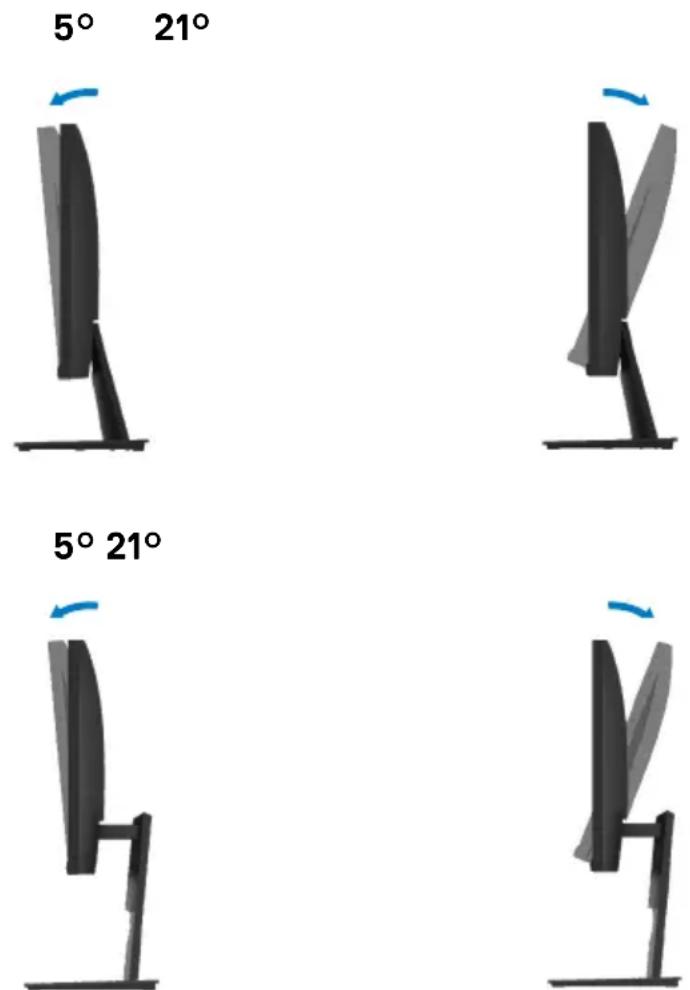

Menggunakan kemiringan....61

Pemecahan masalah 68

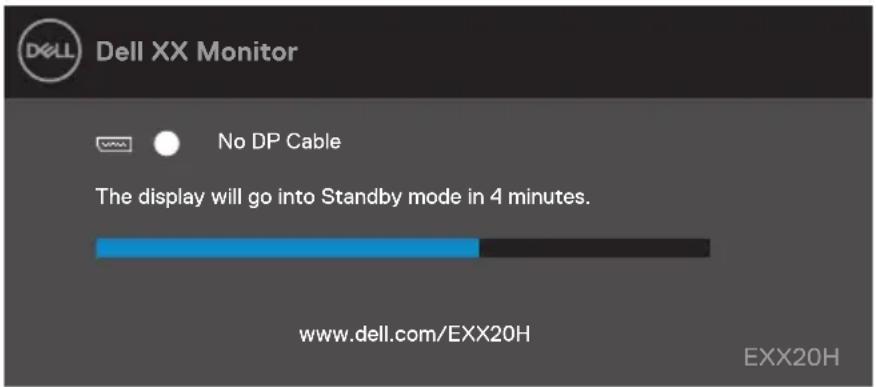

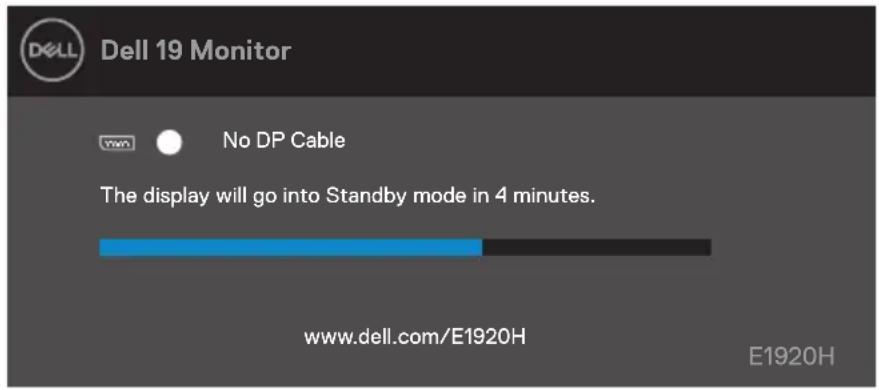

Uji mandiri 68

Diagnostik bawaan....70

Masalah umum....71

Masalah Spesifik Produk 73

Lampiran 74

Informasi FCC (Hanya untuk A.S.) dan Informasi Peraturan Lainnya ....74

Menghubungi Dell....74

Monitor Anda dikirim dengan semua komponen yang ditunjukkan pada tabel di bawah ini. Pastikan Anda telah menerima semua komponen dan Menghubungi Dell jika komponen tidak lengkap.

CATATAN: Sejumlah item mungkin bersifat opsional dan tidak diberikan bersama monitor ini. Sejumlah fitur atau media mungkin tidak tersedia di negara tertentu.

CATATAN: Untuk mengatur Penyangga dari sumber lain, lihat dokumentasi yang disertakan dengan Penyangga untuk instruksi pemasangan.

Gambar Komponen Deskripsi Komponen
a b c
a b c
		Kabel VGA(EMEA dan wilayah Jepang)
		Kabel DP(E1920H/E2020H/E2220H/E2420HdanE2720H)
		Kabel HDMI(E2420HS danE2720HS)
		• Panduan Pengaturan Cepat• Keselamatan, Informasi, Lingkungan, dan Regulasi

Fitur produk

Monitor panel datar Dell E1920H/E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS adalah layar LCD (Liquid Crystal Display) dengan TFT (Thin-Film Transistor) dan matriks aktif yang dilengkapi lampu latar LED. Berikut adalah fitur monitor:

• E1920H: Ukuran area yang dapat terlihat secara diagonal 47.02 cm (18.5 inci) (diukur secara diagonal). Resolusi 1366 x 768 dan dukungan layar penuh untuk resolusi lebih rendah.
• E2020H: Ukuran area yang dapat terlihat secara diagonal 49.53 cm (19.5 inci) (diukur secara diagonal). Resolusi 1600 x 900 dan dukungan layar penuh untuk resolusi lebih rendah.
• E2220H: Ukuran area yang dapat terlihat secara diagonal 54.68 cm (21.5 inci) (diukur secara diagonal). Resolusi 1920 x 1080 dan dukungan layar penuh untuk resolusi lebih rendah.
• E2420H/HS: Ukuran area yang dapat terlihat secara diagonal 60.47 cm (23.8 inci) (diukur secara diagonal). Resolusi 1920 x 1080 dan dukungan layar penuh untuk resolusi lebih rendah.
• E2720H/HS: Ukuran area yang dapat terlihat secara diagonal 68.59 cm (27 inci) (diukur secara diagonal). Resolusi 1920 x 1080 dan dukungan layar penuh untuk resolusi lebih rendah.
  • E1920H: Sudut penglihatan 65 derajat secara vertikal dan 90 derajat secara horizontal.
• E2020H/E2220H: Sudut penglihatan 160 derajat secara vertikal dan 170 derajat secara horisontal.
• E2420H/E2420HS/E2720H/E2720HS: Sudut pandang lebar 178 derajat secara vertikal dan horizontal.
  • E1920H: Rasio kontras dinamis (600:1).
  E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS: Rasio kontras dinamis (1,000:1).
• Konektivitas digital dengan Display Port atau HDMI.
• Kemampuan penyesuaian ketinggian untuk E2420HS dan E2720HS.

• Speaker internal ganda untuk E2420HS dan E2720HS.

• Kemampuan plug and play jika didukung oleh komputer Anda.

• Penyesuaian OSD (Tampilan di Layar) untuk kemudahan optimalisasi layar dan konfigurasi.
• ≤0,3 W dalam Modus Siaga.
• Optimalkan kenyamanan mata dengan layar bebas kedip.
• Kemungkinan efek jangka panjang jika emisi cahaya biru dari monitor dapat menyebabkan kerusakan pada mata, termasuk kelelahan mata atau ketegangan mata digital. Fitur Comfort View untuk mengurangi risiko ketegangan mata dari emisi cahaya biru yang tinggi.
• Slot kunci keamanan.
• Kaca bebas arsenik dan bebas merkuri untuk panel.
• BFR/PVC-dikurangi (Papan sirkuit yang terbuat dari BFR/PVC-gratis Laminasi.
• Memenuhi NFPA 99 kebocoran persyaratan saat ini.
  • TCO-bersertifikat layar.
• EPEAT terdaftar jika ada. Pendaftaran EPEAT bervariasi menurut negara. Lihat www.epeat.net untuk status pendaftaran menurut negara.
• Sesuai RoHS.
• Bersertifikasi EnergyStar®.

Mengidentifikasi fitur dan kontrol

Tampak depan

E1920H/E2020H/E2220H/E2420H/E2720H

Label Deskripsi Kegunaan
1	Tombol fungsi Untuk mengakses menu OSDdan mengubah pengaturan jika diperlukan. (Informasi lebih lanjut, lihat Menggunakan kontrol panel depan)
2	Tombol daya hidup/mati (dengan indikator LED)	Untuk menghidupkan atau mematikan monitor.Lampu putih konstan menandakan monitor telah dihidupkan dan berfungsi normal. Lampu putih berkedip menandakan monitor dalam modus siaga.

Tampak belakang

Label	Deskripsi	Kegunaan
1	Slot kunci keamanan	Gunakan kunci keamanan untuk mengamankan monitor (dijual terpisah).
2	Barcode, nomor seri, dan label Tag Servis	Lihat label ini jika Anda perlu menghubungi Dell untuk mendapatkan dukungan teknis. Tag Servis ini memungkinkan teknisi layanan Dell untuk mengidentifikasi komponen perangkat keras di komputer Anda dan mengakses informasi garansi.
3	Label pengaturan Berisi ketentuan peraturan.
4	Slot manajemen kabel Untuk mengatur kabel.

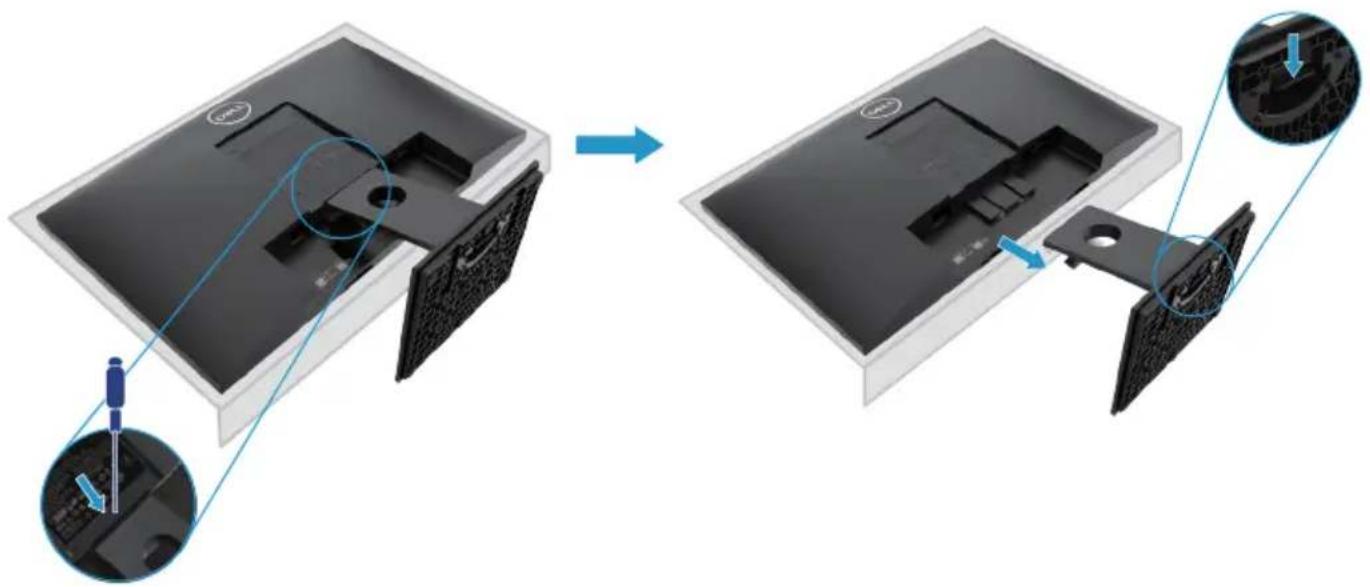

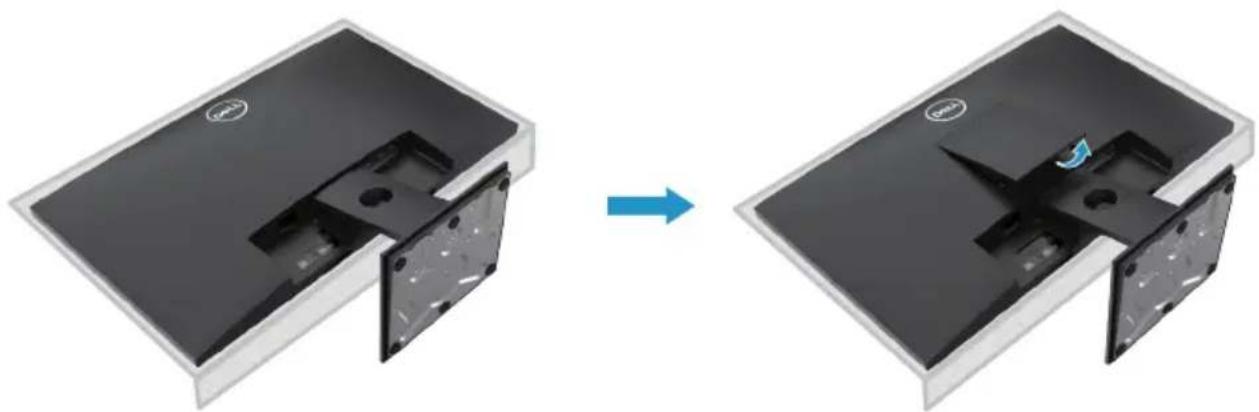

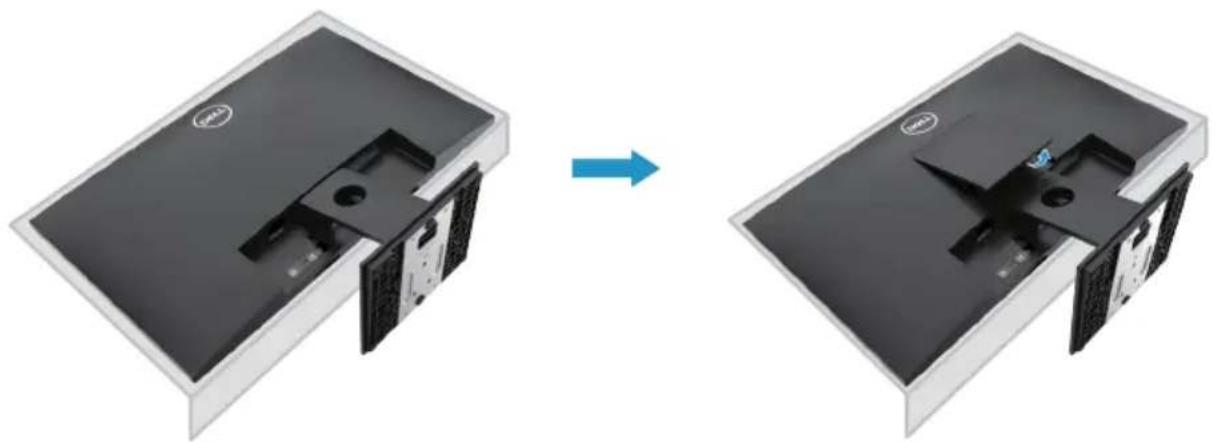

5	Tombol pelepas penyangga Melepaskan penyangga dari monitor.

Tampak samping

Mengidentifikasi fitur dan kontrol

Tampak depan

E2420HS/E2720HS

Label	Deskripsi	Kegunaan
1	Tombol fungsi Untuk mengakses menu OSD dan mengubah pengaturan jika diperlukan. (Informasi lebih lanjut, lihat Menggunakan kontrol panel depan)
2	Tombol daya hidup/mati (dengan indikator LED)	Untuk menghidupkan atau mematikan monitor.Lampu putih konstan menandakan monitor telah dihidupkan dan berfungsi normal. Lampu putih berkedip menandakan monitor dalam modus siaga.

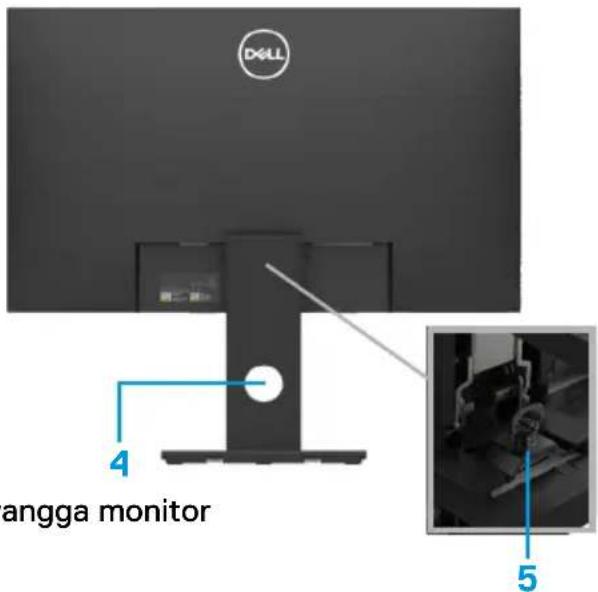

Tampak belakang

Tanpa penyangga monitor Dengan penyangga monitor

Label	Deskripsi	Kegunaan
1	Slot kunci keamanan Gunakan kunci keamanan untuk mengamankan monitor (dijual terpisah).
2	Barcode, nomor seri, dan label Tag Servis	Lihat label ini jika Anda perlu menghubungi Dell untuk mendapatkan dukungan teknis. Tag Servis ini memungkinkan teknisi layanan Dell untuk mengidentifikasi komponen perangkat keras di komputer Anda dan mengakses informasi garansi.
3	Label pengaturan Berisi ketentuan peraturan.
4	Slot manajemen kabel Untuk mengatur kabel.
5	Tombol pelepas penyangga Melepaskan penyangga dari monitor.

Tampak samping

Tampak bawah, tanpa penyangga monitor

E1920H/E2020H/E2220H/E2420H/E2720H

Label	Deskripsi	Kegunaan
1 Port	daya Untuk menghubungkan kabel daya monitor.
2 Port	DP Untuk koneksi ke komputer Anda menggunakan kabel DP.
3 Port	VGA	Untuk koneksi ke komputer Anda menggunakan kabel VGA.

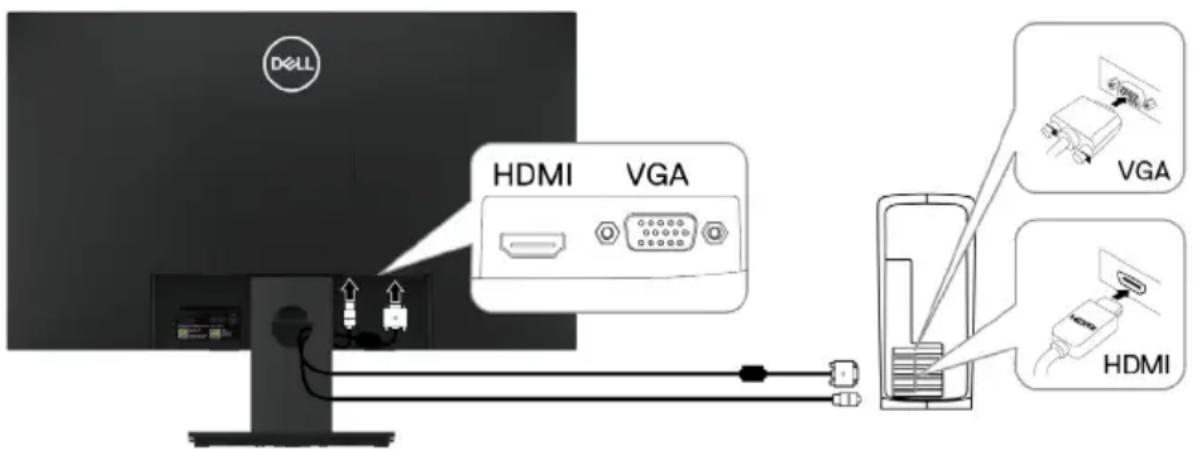

E2420HS/E2720HS

Label	Deskripsi	Kegunaan
1 Port	daya Untuk menghubungkan kabel	daya monitor.
2 Port	HDMI Untuk koneksi ke komputer	Anda menggunakan kabel HDMI.
3 Port	VGA Untuk koneksi ke komputer	Anda menggunakan kabel VGA.
4 Speaker	Untuk menghasilkan output audio

Spesifikasi monitor

Model E1920H E2020H
Jenis layar	Matriks aktif-TFT LCD	Matriks aktif-TFT LCD
Jenis panel TN TN
Area yang bisa dilihat
Diagonal 470.10 mm (18.5 in.)	494.1 mm (19.5 in.)
Area aktif: Horisontal Vertikal Area	409.80 mm (16.13 in.)230.40 mm (9.07 in.)944.18 cm2 (146.30 in.2)	432.96 +/- 0.96 mm (17.05 in.)238.05 +/- 1.71 mm (9.37 in.)1025.53 cm2 ~ 1035.76 cm2(158.96 in.2 ~ 160.55 in.2)
Pitch piksel 0.3000 mm	× 0.3000 mm 0.2700 mm × 0.2700 mm
Piksel perinci (PPI) 85 94
Sudut pandang: Horisontal Vertikal	90° (tipikal)65° (tipikal)	170° (tipikal)160° (tipikal)
Kecerahan 250 cd/m2 (tipikal)	250 cd/m2 (tipikal)
Rasio kontras	600 to 1 (tipikal)	1,000 to 1 (tipikal)
Pelapis faceplate	Anti-silau dengan kekerasan 3H	Anti-silau dengan kekerasan 3H
Lampu latar	Sistem light bar LED	Sistem light bar LED
Waktu respon Mode normal Mode cepat	5 ms-	5 ms-
Kedalaman warna	16.7 juta warna 16.7 juta warna
Gamut warna	72% (CIE1931)/83%(CIE1976)	72% (CIE1931)/83%(CIE1976)
Kompatibilitas Manajer tampilan Dell	Ya	Ya
Konektivitas	1 × DP 1.2, 1 × VGA	1 × DP 1.2, 1 × VGA
Lebar bezel (dari tepi monitor ke area aktif)	17.8 mm (Atas)17.8 mm (Kiri/Kanan)17.8 mm (Bawah)	18.8 mm (Atas)18.8 mm (Kiri/Kanan)18.8 mm (Bawah)
Keamanan	Slot kunci keamanan untuk kabel (pembelian opsional)	Slot kunci keamanan untuk kabel (pembelian opsional)
Sudut kemiringan	-5° to 21°	-5° to 21°
Penyangga dengan tinggi dapat disesuaikan	-	-
Speaker internal ganda (2 × 1 W suara output)	-	-

Spesifikasi monitor

Model E2220H E2420H/E2420HS
Jenis layar	Matriks aktif-TFTLCD Matriks aktif-TFTLCD
Jenis panel TN		In-Plane Switching
Area yang bisa dilihat
Diagonal 546.86 mm (21.5 in.) 604.70 mm (23.8 in.)
Area aktif: Horisontal Vertikal Area	476.64 mm (18.77 in.) 268.11 mm (10.56 in.) 1277.92 cm^2 (198.21 in. ^2 )	527.04 mm (20.75 in.) 296.46 mm (11.67 in.) 1562.46 cm^2 (242.15 in. ^2 )
Pitch piksel 0.2482 mm x 0.2482 mm 0.2745 mm x 0.2745 mm
Piksel perinci (PPI) 102 92
Sudut pandang: Horisontal Vertikal	170^ (tipikal) 160^ (tipikal)	178^ (tipikal) 178^ (tipikal)
Kecerahan 250 cd/ m^2 (tipikal) 250 cd/ m^2 (tipikal)
Rasio kontras	1,000 to 1 (tipikal)	1,000 to 1 (tipikal)
Pelapis faceplate	Anti-silau dengan kekerasan 3H	Anti-silau dengan kekerasan 3H
Lampu latar	Sistem light bar LED Sistem	light bar LED
Waktu respon Mode normal Mode cepat	5 ms -	8 ms 5 ms
Kedalaman warna	16.7 juta warna	16.7 juta warna
Gamut warna	72% (CIE1931)/83%(CIE1976)	72% (CIE1931)/83%(CIE1976)
Kompatibilitas Manajer Tampilan Dell	Ya	Ya
Konektivitas	1 x DP 1.2, 1 x VGA	E2420H: 1 x DP 1.2, 1 x VGA E2420HS: 1 x HDMI 1.4, 1 x VGA
Lebar bezel (dari tepi monitor to Area aktif)	17.8 mm (Atas) 17.8 mm (Kiri/Kanan) 17.8 mm (Bawah)	11.8 mm (Atas) 11.8 mm (Kiri/Kanan) 18.4 mm (Bawah)
Keamanan Slot kunci keamanan untuk kabel (pembelian opsional)		Slot kunci keamanan untuk kabel (pembelian opsional)
Sudut kemiringan	-5° to 21°	-5° to 21°
Penyangga dengan tinggi dapat disesuaikan	-	E2420H: Tidak dapat disesuaikan E2420HS: 100+/-5 mm
Speaker internal ganda (2 x 1 W suara output )	-	E2420H: Tidak E2420HS: Ya

Spesifikasi monitor

Model E2720H/E2720HS
Jenis layar Matriks aktif-TFT LCD
Jenis panel In-Plane Switching
Area yang bisa dilihat
Diagonal 685.99 mm (27 in.)
Area aktif:HorisontalVertikalArea	597.89 mm (23.54 in.)336.31 mm (13.24 in.)2010.76 cm2(311.67 in.2)
Pitch piksel 0.3114 mm x 0.3114 mm
Piksel perinci (PPI) 81
Sudut pandang:HorisontalVertikal	178° (tipikal)178° (tipikal)
Kecerahan 300 cd/m2 (tipikal)
Rasio kontras 1,000 to 1 (tipikal)
Pelapis faceplate	Anti-silau dengan kekerasan 3H
Lampu latar Sistem light bar LED
Waktu responMode normalMode cepat	8 ms5 ms
Kedalaman warna 16.7 juta warna
Gamut warna	72% (CIE1931)/83%(CIE1976)
Kompatibilitas ManajerTampilan Dell	Ya
Konektivitas	E2720H: 1 x DP1.2, 1 x VGAE2720HS: 1 x HDMI1.4, 1 x VGA
Lebar bezel (dari tepimonitor to Area aktif)	11.8 mm (Atas)11.8 mm (Kiri/Kanan)18.2 mm (Bawah)
Keamanan Slot kunci keamanan untukkabel (pembelian opsional)
Sudut kemiringan -5° to 21°
Penyangga dengan tinggidapat disesuaikan	E2720H: Tidak dapat disesuaikanE2720HS: 100+/-5 mm
Speaker internal ganda(2 x 1 W suara output)	E2720H: TidakE2720HS: Ya

Spesifikasi resolusi

Model E1920H E2020H
Rentang pemindaian horisontal	30 kHz to 83 kHz (otomatis)	30 kHz to 83 kHz (otomatis)
Rentang pemindaian vertikal	56 Hz to 76Hz(otomatis) 50	Hz to 76 Hz (otomatis)
Resolusi preset maksimum 1366 x 768 @ 60 Hz 1600 x 900 @ 60 Hz

Model E2220H E2420H/E2420HS
Rentang pemindaian horisontal	30 kHz to 83 kHz (otomatis)	30 kHz to 83 kHz (otomatis)
Rentang pemindaian vertikal	56 Hz to 76 Hz (otomatis)	56 Hz to 76 Hz (otomatis)
Resolusi preset maksimum 1920 × 1080 @ 60Hz 1920 × 1080 @ 60 Hz

Model E2720H/E2720HS
Rentang pemindaian horisontal	30 kHz to 84 kHz (otomatis)
Rentang pemindaian vertikal	48 Hz to 75 Hz (otomatis)
Resolusi preset maksimum	1920 × 1080 @ 60 Hz

Mode preset Displays E1920H

Mode Display Frekuensi Horisontal (kHz)	Frekuensi Vertikal (Hz)	Piksel Clock (MHz)	Polaritas Sinkronisasi (Horisontal / Vertikal)
VESA, 720 x 400 31.5 70.1	28.3		-/+
VESA, 640 x 480	31.5 59.9 25.2		-/-
VESA, 640 x 480	37.5	75.0	31.5
VESA, 800 x 600	37.9	60.3	40.0
VESA, 800 x 600	46.9	75.0	49.5
VESA, 1024 x 768	48.4	60.0	65.0
VESA, 1024 x 768	60.0 75.0 78.8		+/+
VESA, 1280 x 1024	80.0 75.0 135.0		+/+
VESA, 1366 x 768	47.71	59.79	85.5

Mode preset Displays
E2020H

Mode Display Frekuensi Horisontal (kHz)	Frekuensi Vertikal (Hz)	Piksel Clock (MHz)	Polaritas Sinkronisasi (Horisontal / Vertikal)
VESA, 720 × 400 31.5	70.1 28.3		-/+
VESA, 640 × 480 31.5	60.0 25.2		-/-
VESA, 640 × 480 37.5	75.0 31.5		-/-
VESA, 800 × 600 37.9	60.3 40.0		+/+
VESA, 800 × 600 46.9	75.0 49.5		+/+
VESA, 1024 × 768	48.4 60.0	65.0	-/-
VESA, 1024 × 768	60.0	75.0 78.8	+/+
VESA, 1280 × 1024	64.0	60.0 108.0	+/+
VESA, 1280 × 1024	80.0	75.0 135.0	+/+
VESA, 1152 × 864 67.5	75.0 108.0		+/+
VESA, 1600 × 900	60.0	60.0	108.0

E2220H/E2420H/E2420HS/E2720H/E2720HS

Mode Display Frekuensi Horisontal (kHz)	Frekuensi Vertikal (Hz)	Piksel Clock (MHz)	Polaritas Sinkronisasi (Horisontal / Vertikal)
VESA, 720 × 400 31.5	70.1 28.3		-/+
VESA, 640 × 480 31.5	60.0 25.2		-/-
VESA, 640 × 480 37.5	75.0 31.5		-/-
VESA, 800 × 600 37.9	60.3 40.0		+/+
VESA, 800 × 600 46.9	75.0 49.5		+/+
VESA, 1024 × 768	48.4 60.0	65.0	-/-
VESA, 1024 × 768	60.0	75.0 78.8	+/+
VESA, 1152 × 864	67.5	75.0 108.0	+/+
VESA, 1280 × 1024	64.0	60.0	108.0
VESA, 1280 × 1024	80.0	75.0 135.0	+/+
VESA, 1600 × 900	60.0	60.0 108.0	+/+
VESA, 1920 × 1080	67.5	60.0 148.5	+/+

Spesifikasi listrik

Model E1	920H
Sinyal input video	Analog RGB: 0.7 V ± 5 %,75 Ω impedansi inputDP, 600 mVuntuk setiap garis diferensial,100 Ω impedansi input per pasangan diferensial
Sinkronisasi sinyal input	Memisahkan sinkronisasi horisontal dan vertikal, bebas polaritas level TTL,SOG (Komposit SYNC pada warna hijau)
Tegangan input AC/frekuensi/arus	100 VAC hingga 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 0.6 A
Arus masuk 30 A (120 V AC Input)60 A (240 V AC Input)
Konsumsi daya	0.2 W (Modus Off)10.3 W (Modus Siaga)18 W (Modus On)113.8 W (Maks)27.85 W (Pon)324.81kWh (TEC)3

Model E2	020H	E2220H
Sinyal input video	Analog RGB: 0.7 V ± 5 %,75 Ω impedansi inputDP, 600 mVuntuk setiap garis diferensial,100 Ω impedansi input per pasangan diferensial
Sinkronisasi sinyal input	Memisahkan sinkronisasi horizontal dan vertical, bebas polaritas level TTL,SOG (Komposit SYNC pada warna hijau)
Tegangan inputAC/frekuensi/arus	100 VAC hingga 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 0.7 A
Arus masuk 30 A (120 V AC Input)60 A (240 V AC Input)
Konsumsi daya	0.2 W (Modus Off)10.2 W (Modus Siaga).19.9 W (Modus Oh)14 W (Maks)29.37 W (Pon)327.95kWh (TEC)3	0.2 W (Modus Off)10.3 W (Modus Siaga)110.8 W (Modus Oh)18 W (Maks)211.21 W (Pon)335.16 kWh (TEC)3

^1 Sebagaimana ditetapkan dalam UE (Uni Eropa) 2019/2021 dan UE 2019/2013.
2 Pengesetan kecerahan dan kontras maks.
^3 Pon: Konsumsi daya pada Modus On seperti yang didefinisikan dalam Energy Star versi 8.0. TEC: Total konsumsi energi dalam kWh seperti yang didefinisikan dalam Energy Star versi 8.0.

Spesifikasi listrik

Model E2	420H
Sinyal input video	Analog RGB: 0.7 V ± 5 %,75 Ω impedansi inputDP, 600 mVuntuk setiap garis diferensial,100 Ω impedansi input per pasangan diferensial
Sinkronisasi sinyal input	Memisahkan sinkronisasi horisontal dan vertikal, bebas polaritas level TTL,SOG (Komposit SYNC pada warna hijau)
Tegangan input AC/frekuensi/arus	100 VAC hingga 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 0.8 A
Arus masuk 30 A (120 V AC Input)60 A (240 V AC Input)
Konsumsi daya	0.2 W (Modus Off)10.3 W (Modus Siaga)111.9 W (Modus On)122 W (Maks)212.34 W (Pon)338.52 kWh (TEC)3

Model E2	420HS
Sinyal input video	Analog RGB: 0.7 V ± 5 %,75 Ω impedansi inputHDMI 1.4 (HDCP 1.2), 600 mVuntuk setiap garis diferensial,100 Ω impedansi input per pasangan diferensial
Sinkronisasi sinyal input	Memisahkan sinkronisasi horizontal dan vertical, bebas polaritas level TTL,SOG (Komposit SYNC pada warna hijau)
Tegangan input AC/frekuensi/arus	100 VAC hingga 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 0.8 A
Arus masuk 30 A (120 V AC Input)60 A (240 V AC Input)
Konsumsi daya	0.2 W (Modus Off)10.3 W (Modus Siaga)11.9 W (Modus On)124 W (Maks)212.6 W (Pon)339.31 kWh (TEC)3

^1 Sebagaimana ditetapkan dalam UE (Uni Eropa) 2019/2021 dan UE 2019/2013.
^2 Pengesetan kecerahan dan kontras maks.
^3 Pon: Konsumsi daya pada Modus On seperti yang didefinisikan dalam Energy Star versi 8.0. TEC: Total konsumsi energi dalam kWh seperti yang didefinisikan dalam Energy Star versi 8.0.

Spesifikasi listrik

Model E2720H
Sinyal input video	Analog RGB: 0.7 V ± 5 %,75 Ω impedansi inputDP, 600 mVuntuk setiap garis diferensial,100 Ω impedansi input per pasangan diferensial
Sinkronisasi sinyal input	Memisahkan sinkronisasi horisontal dan vertikal, bebas polaritas level TTL,SOG (Komposit SYNC pada warna hijau)
Tegangan input AC/frekuensi/arus	100 VAC hingga 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 1.0 A
Arus masuk 30 A (120 V AC Input)60 A (240 V AC Input)
Konsumsi daya	0.2 W (Modus Off)10.2 W (Modus Siaga)117.9 W (Modus On)126 W(Maks)213.22 W(Pon)341.5 kWh (TEC)3

Model E2720HS
Sinyal input video	Analog RGB: 0.7 V ± 5 %,75 Ω impedansi inputHDMI 1.4 (HDCP 1.2), 600 mVuntuk setiap garis diferensial,100 Ω impedansi input per pasangan diferensial
Sinkronisasi sinyal input	Memisahkan sinkronisasi horizontal dan vertical, bebas polaritas level TTL,SOG (Komposit SYNC pada warna hijau)
Tegangan input AC/frekuensi/arus	100 VAC hingga 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 1.0 A
Arus masuk 30 A (120 V AC Input)60 A (240 V AC Input)
Konsumsi daya	0.2 W (Modus Off)10.2 W (Modus Siaga)119.7 W (Modus On)130.0 W (Maks)214.03 W( Pon)344.38 kWh (TEC)3

^1 Sebagaimana ditetapkan dalam UE (Uni Eropa) 2019/2021 dan UE 2019/2013.
^2 Pengesetan kecerahan dan kontras maks.
^3 Pon: Konsumsi daya pada Modus On seperti yang didefinisikan dalam Energy Star versi 8.0. TEC: Total konsumsi energi dalam kWh seperti yang didefinisikan dalam Energy Star versi 8.0.

Dokumen ini hanya bersifat informatif dan mencerminkan kinerja laboratorium. Produk Anda dapat berperforma berbeda, tergantung pada software, komponen, dan periferal yang Anda pesan dan tidak memiliki kewajiban untuk memperbarui informasi tersebut.

Karenanya, pelanggan tidak boleh mengandalkan informasi ini dalam membuat keputusan tentang toleransi listrik atau lainnya. Tidak ada jaminan untuk keakuratan atau kelengkapan yang diungkapkan atau tersirat.

CATATAN: Monitor ini tersertifikasi ENERGY STAR.

Produk ini memenuhi syarat untuk ENERGY STAR di pengaturan default pabrik yang dapat dikembalikan dengan fungsi "Reset Pabrik" di menu OSD. Mengubah pengaturan default pabrik atau mengaktifkan fitur lain dapat meningkatkan Konsumsi daya yang dapat melebihi batas yang ditentukan ENERGY STAR.

Karakteristik Fisik

Model E	1920H/E2020H/E2220H
Tipe Kabel Sinyal: Analog Digital	D-Sub (VGA), 15 pin(Kabel disertakan untuk wilayah EMEA dan JPN saja);DP, 20 pin
Catatan: Monitor Dell dirancang untuk bekerja terbaik dengan kabel video yang disediakan dengan layar. Karena Dell tidak memiliki kontrol atas pemasok kabel yang berbeda di pasar, jenis bahan, konektor, dan proses yang digunakan untuk membuat kabel ini, Dell tidak dapat menjamin kinerja video dari kabel yang tidak termasuk dalam layar Dell.
Dimensi (dengan penyangga):	E1920H E2020H E2220H
Tinggi 359.60 mm	(14.16 in.)	368.96 mm (Maksimum)(14.53 in.) (Maksimum)	397.30 mm (15.64 in.)
Lebar 445.40 mm	(17.54 in.)	471.52 mm (Maksimum)(18.56 in.) (Maksimum)	512.20 mm (20.17 in.)
Kedalaman 171.00 mm	(6.73 in.) 171.00 mm	(6.73 in.) 171.00 mm	(6.73 in.)
Dimensi(tanpa penyangga):	E1920H E2020H E2220H
Tinggi 266.00 mm	(10.487 in.)	275.36 mm (Maksimum)(10.84 in.) (Maksimum)	303.70 mm (11.96 in.)
Lebar 445.40 mm	(17.54 in.)	471.52 mm (Maksimum)(18.56 in.) (Maksimum)	512.20 mm (20.17 in.)
Kedalaman 50.10 mm	(1.97 in.) 50.10 mm	(1.97 in.) 52.40 mm	(2.06 in.)
Dimensi Penyangga:	E1920H E2020H E2220H
Tinggi 170.00 mm	(6.69 in.) 170.00 mm	(6.69 in.) 176.90 mm	(6.96 in.)
Lebar 200.00 mm	(7.87 in.) 200.00 mm	(7.87 in.) 200.00 mm	(7.87 in.)
Kedalaman 171.00 mm	(6.73 in.) 171.00 mm	(6.73 in.) 171.00 mm	(6.73 in.)
Berat:	E1920H E2020H E2220H
Berat dengan kemasan	3.92 kg (8.66 lb)	3.94 kg (8.68 lb)	4.90 kg (10.80 lb)
Dengan rakitan penyangga dan kabel	2.93 kg (6.46 lb)	2.94 kg (6.48 lb)	3.51 kg (7.74 lb)
Tanpa rakitan penyangga dan kabel	2.19 kg (4.83 lb) 2.20kg	(4.85 lb) 2.70 kg	(5.95 lb)
Berat rakitan penyangga	0.43 kg (0.95 lb)	0.43 kg (0.95 lb)	0.44 kg (0.97 lb)

Karakteristik Fisik

Model E2420H/E2720H
Tipe Kabel Sinyal: Analog Digital	D-Sub (VGA), 15 pin(Kabel disertakan untuk wilayah EMEA dan JPN saja); DP, 20 pin
Catatan: Monitor Dell dirancang untuk bekerja terbaik dengan kabel video yang disediakan dengan layar. Karena Dell tidak memiliki kontrol atas pemasok kabel yang berbeda di pasar, jenis bahan, konektor, dan proses yang digunakan untuk membuat kabel ini, Dell tidak dapat menjamin kinerja video dari kabel yang tidak termasuk dalam layar Dell.
Dimensi (dengan penyangga):	E2420H E2720H
Tinggi 419.70 mm (16.52 in.) 458.10 mm (18.03 in.)
Lebar 550.60 mm (21.68 in.) 621.50 mm (24.46 in.)
Kedalaman 171.00 mm (6.73 in.) 175.00 mm (6.88 in.)
Dimensi (tanpa penyangga):	E2420H E2720H
Tinggi 326.50 mm (12.85 in.) 366.30 mm (14.42 in.)
Lebar 550.60 mm (21.68 in.) 621.50 mm (24.46 in.)
Kedalaman 52.40 mm (2.06 in.) 52.30 mm (2.05 in.)
Dimensi Penyangga: E2420H E2720H
Tinggi 176.90 mm (6.96 in.) 195.50 mm (7.69 in.)
Lebar 200.00 mm (7.87 in.) 205.00 mm (8.07 in.)
Kedalaman 171.00 mm (6.73 in.) 175.00 mm (6.88 in.)
Berat: E2420H E2720H
Berat dengan kemasan	5.95 kg (13.12 lb)	8.07 kg (17.79 lb)
Dengan rakitan penyangga dan kabel	4.27 kg (9.41 lb)	5.88 kg (12.96 lb)
Tanpa rakitan penyangga dan kabel	3.25 kg (7.17 lb)	4.50 kg (9.92 lb)
Berat rakitan penyangga	0.59 kg (1.30 lb)	1.05 kg (2.31 lb)

Karakteristik Fisik

Model E2	420HS/E2720HS
Tipe Kabel Sinyal: Analog Digital	D-Sub (VGA), 15 pins(Kabel disertakan untuk wilayah EMEA dan JPN saja); HDMI, 19 pins
Catatan: Monitor Dell dirancang untuk bekerja terbaik dengan kabel video yang disediakan dengan layar. Karena Dell tidak memiliki kontrol atas pemasok kabel yang berbeda di pasar, jenis bahan, konektor, dan proses yang digunakan untuk membuat kabel ini, Dell tidak dapat menjamin kinerja video dari kabel yang tidak termasuk dalam layar Dell.
Dimensi (dengan penyangga):	E2420HS E2720HS
Tinggi 489.10 mm (19.26 in.) 508.30 mm (20.01 in.)
Lebar 550.60 mm (21.68 in.) 621.50 mm (24.46 in.)
Kedalaman 187.00 mm (7.36 in.) 187.00 mm (7.36 in.)
Dimensi (tanpa penyangga):	E2420HS E2720HS
Tinggi 326.50 mm (12.85 in.) 366.30 mm (14.42 in.)
Lebar 550.60 mm (21.68 in.) 621.50 mm (24.46 in.)
Kedalaman 52.40 mm (2.06 in.) 52.30 mm (2.05 in.)
Dimensi Penyangga:	E2420HS E2720HS
Tinggi 248.80 mm (9.80 in.) 248.80 mm (9.80 in.)
Lebar 220.00 mm (8.66 in.) 220.00 mm (8.66 in.)
Kedalaman 187.00 mm (7.36 in.) 187.00 mm (7.36 in.)
Berat: E2420HS E2720HS
Berat dengan kemasan	6.64 kg (14.64 lb) 8.40 kg (18.52 lb)
Dengan rakitan penyangga dan kabel	4.91 kg (10.82 lb)	6.11 kg (13.47 lb)
Tanpa rakitan penyangga dan kabel	3.30 kg (7.28 lb)	4.54 kg (10.01 lb)
Berat rakitan penyangga	1.24 kg (2.73 lb) 1.24 kg (2.73 lb)

Karakteristik lingkungan

Model	E1920H/E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS
Suhu: Beroperasi 0	°C hingga 40 °C (32 °F hingga 104 °F)
Tidak beroperasi: Pengiriman Penyimpanan	-20 °C hingga 60 °C (-4 °F hingga 140 °F)
Kelembaban: Beroperasi	10% hingga 80% (Tanpa kondensasi)
Tidak beroperasi: Pengiriman Penyimpanan	5% hingga 90% (Tanpa kondensasi)
Ketinggian:
Beroperasi (maksimum)	5,000 m (16,400 kaki)
Tidak beroperasi (maksimum)	12,192 m (40,000 kaki)

Model E1	920H E2020H
Disipasi t ermal	47.09 BTU/jam (Maksimum)34.12 BTU/jam (tipikal)	47.70 BTU/jam (Maksimum)37.53 BTU/jam (tipikal)
Model E222	0H E2420H
Disipasi t ermal	61.42 BTU/jam (Maksimum)44.36 BTU/jam (tipikal)	75.06 BTU/jam (Maksimum)51.18 BTU/jam (tipikal)
Model E2	420HS E2720H
Disipasi t ermal	81.89 BTU/jam (Maksimum)58.01 BTU/jam (tipikal)	88.70 BTU/jam (Maksimum)71.60 BTU/jam (tipikal)
Model E2	720HS
Disipasi t ermal	102.40 BTU/jam (maksimum)78.50 BTU/jam (tipikal)

Kemampuan Plug an dplay

Anda dapat memasang monitor di sistem apa pun yang kompatibel dengan Plug and Play. Monitor secara otomatis menyediakan sistem komputer dengan Data Identifikasi Tampilan yang Diperluas (EDID) menggunakan protokol Display Data Channel (DDC) sehingga sistem dapat mengkonfigurasi dirinya sendiri dan mengoptimalkan pengaturan monitor. Sebagian besar instalasi monitor otomatis, Anda dapat memilih pengaturan yang berbeda jika diinginkan. Untuk informasi lebih lanjut tentang mengubah pengaturan monitor, lihat Mengoperasikan monitor.

Kualitas monitor LCD dan kebijakan piksel

Selama proses pembuatan Monitor LCD, adalah normal jika satu atau lebih piksel berada dalam keadaan tidak berubah yang sulit dilihat dan tidak memengaruhi kualitas tampilan atau kegunaan. Untuk informasi lebih lanjut tentang Kebijakan Kualitas dan Piksel Monitor Dell, lihat situs Dukungan Dell di www.dell.com/support/monitors.

Panduan Pemeliharaan

Membersihkan monitor Anda

PERINGATAN: Sebelum membersihkan monitor, lepas kabel daya monitor dari stop kontak.

CAUTION: Baca dan ikuti Petunjuk Keselamatan sebelum membersihkan monitor.

Untuk praktik terbaik, ikuti instruksi dalam daftar di bawah ini saat membongkar, membersihkan, atau menangani monitor Anda:

• Untuk membersihkan layar Anda, basahi sedikit kain bersih yang lembut dengan air. Jika memungkinkan, gunakan tisu pembersih layar khusus atau solusi yang cocok untuk lapisan anti-statis. Jangan gunakan bensin, tiner, amonia, pembersih abrasif atau udara tekan.
• Gunakan kain yang sedikit dibasahi untuk membersihkan monitor. Jangan gunakan deterjen apa pun jenis apa pun karena beberapa deterjen meninggalkan lapisan tipis susu pada monitor.
• Jika Anda melihat bubuk putih saat membongkar monitor Anda, bersihkan dengan kain.
• Tangani monitor Anda dengan hati-hati karena monitor berwarna hitam mungkin tergores.
• Untuk membantu menjaga kualitas gambar terbaik pada monitor Anda, gunakan screen saver yang berubah secara dinamis dan matikan monitor Anda saat tidak digunakan.

Menghubungkan penyangga

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

CATATAN: Prosedur berikut ini berlaku untuk penyangga yang dikirimkan bersama monitor Anda.

Untuk memasang dudukan monitor:

E1920H/E2020H

1. Pasang braket Lift pada alas braket.

a. Tempatkan dudukan monitor yang berdiri di atas meja yang stabil. b. Geser badan penyangga monitor ke arah yang benar ke bawah ke dudukan dudukan hingga terpasang dengan benar.

1. Pasang rakitan braket pada monitor.

a. Tempatkan monitor pada kain lembut atau bantalan di dekat tepi meja.
b. Sejajarkan braket grup berdiri ke alur monitor.
c. Masukkan braket ke arah monitor sampai terkunci di tempatnya.
d. lampirkan penutup VESA.

Menghubungkan penyangga

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

CATATAN: Prosedur berikut ini berlaku untuk penyangga yang dikirimkan bersama monitor Anda.

Untuk memasang dudukan monitor:

E2220H

1. Pasang braket Lift pada alas braket.

a. Tempatkan dudukan monitor yang berdiri di atas meja yang stabil. b. Geser badan penyangga monitor ke arah yang benar ke bawah ke dudukan dudukan hingga terpasang dengan benar.

1. Pasang rakitan braket pada monitor.

a. Tempatkan monitor pada kain lembut atau bantalan di dekat tepi meja.
b. Sejajarkan braket grup berdiri ke alur monitor.
c. Masukkan braket ke arah monitor sampai terkunci di tempatnya.
d. lampirkan penutup VESA.

Menghubungkan penyangga

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

CATATAN: Prosedur berikut ini berlaku untuk penyangga yang dikirimkan bersama monitor Anda.

Untuk memasang dudukan monitor:

E2420H

1. Pasang braket Lift pada alas braket.

a. Tempatkan dudukan monitor yang berdiri di atas meja yang stabil. b. Geser badan penyangga monitor ke arah yang benar ke bawah ke dudukan dudukan hingga terpasang dengan benar.

1. Pasang rakitan braket pada monitor.

a. Tempatkan monitor pada kain lembut atau bantalan di dekat tepi meja.
b. Sejajarkan braket grup berdiri ke alur monitor.
c. Masukkan braket ke arah monitor sampai terkunci di tempatnya.
d. lampirkan penutup VESA.

Menghubungkan penyangga

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

CATATAN: Prosedur berikut ini berlaku untuk penyangga yang dikirimkan bersama monitor Anda.

Untuk memasang dudukan monitor:

E2720H

1. Pasang braket Lift pada alas braket.

a. Tempatkan dudukan monitor yang berdiri di atas meja yang stabil.
b. Geser bodi monitor pada bagian dasar dudukan ke arah yang benar.
c. Kencangkan sekrup ibu jari searah jarum jam sampai terpasang dengan kencang.

1. Pasang rakitan braket pada monitor.

a. Tempatkan monitor pada kain lembut atau bantalan di dekat tepi meja.
b. Sejajarkan braket grup berdiri ke alur monitor.
c. Masukkan braket ke arah monitor sampai terkunci di tempatnya.
d. lampirkan penutup VESA.

Menghubungkan penyangga

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

CATATAN: Prosedur berikut ini berlaku untuk penyangga yang dikirimkan bersama monitor Anda.

Untuk memasang dudukan monitor:

E2420HS/E2720HS

1. Pasang braket Lift pada alas braket.

a. Tempatkan dudukan monitor yang berdiri di atas meja yang stabil.
b. Geser bodi monitor pada bagian dasar dudukan ke arah yang benar.
c. Kencangkan sekrup ibu jari searah jarum jam sampai terpasang dengan kencang.

a. Tempatkan monitor pada kain lembut atau bantal di dekat tepi meja.
b. Letakkan braket unit dudukan pada alur monitor.
c. Masukkan braket sepenuhnya pada arah monitor.
d. Kencangkan sekrup ibu jari searah jarum jam sampai terpasang erat.

PERINGATAN: Sebelum Anda memulai prosedur apapun pada bab ini, ikuti Petunjuk Keselamatan.
CATATAN: Jangan sambungkan semua kabel ke komputer secara bersamaan. Disarankan untuk merutekan kabel melalui slot manajemen kabel sebelum Anda menghubungkannya ke monitor.
Catatan: layar Dell dirancang untuk bekerja terbaik dengan kabel kotak masuk yang disertakan dengan Dell. Dell tidak menjamin kualitas dan kinerja video saat menggunakan kabel tanpa Dell.

Untuk menghubungkan monitor Anda ke komputer:

1. Matikan komputer Anda dan lepaskan kabel daya.
2. Sambungkan kabel DP atau HDMI atau VGA dari monitor Anda ke komputer.

Menyambungkan kabel DP/VGA

E1920H/E2020H/E2220H/E2420H/E2720H

Menyambungkan kabel HDMI/VGA

E2420HS/E2720HS

Mengatur kabel

Gunakan slot manajemen kabel untuk merutekan kabel yang terhubung ke monitor Anda.

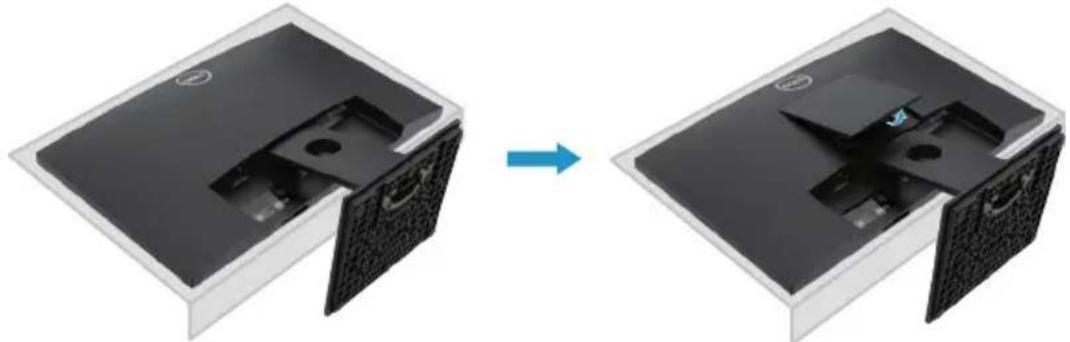

Melepas penyangga

CATATAN: Untuk mencegah goresan pada layar saat melepaskan penyangga, pastikan monitor diletakkan pada permukaan yang lembut dan bersih.

CATATAN: Prosedur berikut ini berlaku untuk penyangga yang dikirimkan bersama monitor Anda.

Untuk menghapus dudukan:

E1920H/E2020H

1. a. Tempatkan monitor pada kain lembut di atas meja.

b. Lepaskan penutup VESA untuk menggunakan tombol pelepas.

1. a. Gunakan obeng tipis untuk mendorong kait pelepas ke dalam lubang tepat di atas braket.

b. Setelah melepaskan kait, lepaskan alas dari layar.

c. Tekan kait kartu pelepas cepat di bagian bawah alas untuk memisahkan alas dari dudukan.

CATATAN: Untuk menghindari goresan pada layar ketika melepas dudukan, pastikan bahwa monitor diletakkan pada permukaan yang lembut dan bersih.

CATATAN: Prosedur berikut ini berlaku untuk dudukan yang disertakan dengan monitor Anda.

Untuk menghapus dudukan:

E2220H

1. a. Tempatkan monitor pada kain lembut di atas meja.

b. Lepaskan penutup VESA untuk menggunakan tombol pelepas.

1. a. Gunakan obeng tipis untuk mendorong kait pelepas ke dalam lubang tepat di atas braket.

b. Setelah melepaskan kait, lepaskan alas dari layar.

c. Tekan kait kartu pelepas cepat di bagian bawah alas untuk memisahkan alas dari dudukan.

CATATAN: Untuk menghindari goresan pada layar ketika melepas dudukan, pastikan bahwa monitor diletakkan pada permukaan yang lembut dan bersih.

CATATAN: Prosedur berikut ini berlaku untuk dudukan yang disertakan dengan monitor Anda.

Untuk menghapus dudukan:

E2420H

1. a. Tempatkan monitor pada kain lembut di atas meja.

b. Lepaskan penutup VESA untuk menggunakan tombol pelepas.

1. a. Gunakan obeng tipis untuk mendorong kait pelepas ke dalam lubang tepat di atas braket.

b. Setelah melepaskan kait, lepaskan alas dari layar.

c. Tekan kait kartu pelepas cepat di bagian bawah alas untuk memisahkan alas dari dudukan.

CATATAN: Untuk menghindari goresan pada layar ketika melepas dudukan, pastikan bahwa monitor diletakkan pada permukaan yang lembut dan bersih.

CATATAN: Prosedur berikut ini berlaku untuk dudukan yang disertakan dengan monitor Anda.

Untuk menghapus dudukan:

E2720H

1. a. Tempatkan monitor pada kain lembut di atas meja.

b. Lepaskan penutup VESA untuk menggunakan tombol pelepas.

1. a. Gunakan obeng tipis untuk mendorong kait pelepas ke dalam lubang tepat di atas braket.

b. Setelah melepaskan kait, lepaskan alas dari layar.

c. Sepenuhnya kendurkan sekrup alas braket untuk melepaskan alas dari pelat angkat.

CATATAN: Untuk menghindari goresan pada layar ketika melepas dudukan, pastikan bahwa monitor diletakkan pada permukaan yang lembut dan bersih.

CATATAN: Prosedur berikut ini berlaku untuk dudukan yang disertakan dengan monitor Anda.

Untuk menghapus dudukan:

E2420HS/E2720HS

1. a. Tempatkan monitor pada kain lembut di atas meja. b. Sepenuhnya Lepaskan sekrup jempol di braket yang miring.

1. Geser basis monitor dengan sepenuhnya

1. Kendurkan jempol dasar berdiri sekrup sepenuhnya untuk menghapus dasar dari Riser.

(Sekrup Dimensi: M4 x 10 mm). Lihat petunjuk yang disertakan dengan Kit pemasangan alas yang kompatibel dengan VESA.

1. Pasang panel monitor di atas kain lembut atau bantal di atas meja datar yang stabil.
2. Lepaskan dudukan.
3. Gunakan obeng untuk melepas empat sekrup yang mengamankan penutup plastik.
4. Pasang braket pemasangan dari kit pemasangan dinding ke LCD.
5. Pasang LCD di dinding dengan mengikuti instruksi.

CATATAN: Untuk digunakan hanya dengan braket pemasangan di dinding yang terdaftar UL atau CSA atau GS dengan kapasitas berat/beban minimum 8.76 kg (19.31 lb) untuk E1920H, 8.80 kg (19.40 lb) untuk E2020H, 10.80 kg (23.80 lb) untuk E2220H, 13.00 kg (28.66 lb) untuk E2420H, 13.20 kg (29.10 lb) untuk E2420HS, 18.00 kg (39.68 lb) untuk E2720H, 18.16 kg (40.04 lb) untuk E2720HS.

Menyalakan monitor

Tekan tombol untuk menyalakan monitor.

E1920H/E2020H/E2220H/E2420H/E2720H

Menggunakan kontrol panel depan

Gunakan tombol kontrol di tepi bawah monitor untuk menyesuaikan gambar yang ditampilkan. E1920H/E2020H/E2220H/E2420H/E2720H

Tabel berikut menjelaskan tombol kontrol:

Tombol Kontrol Deskripsi
1Mode preset	Gunakan tombol ini untuk memilih dari daftar mode preset.
2Kecerahan/Kontras	Untuk akses langsung ke menu Kecerahan dan Kontras.
3Menu	Untuk meluncurkan menu On-Screen Display (OSD), atau untuk mengakses daftar item/opsi dari suatu item menu. Untuk informasi lebih lanjut, lihat Mengakses menu OSD.

4	Keluar	Untuk keluar atau kembali ke menu utama OSD.
5	Tombol daya(dengan lampu status daya)	Untuk menghidupkan atau mematikan monitor.Lampu putih konstan menandakan monitor telah dihidupkan dan berfungsi normal. Lampu putih berkedip menandakan monitor dalam modus siaga.

Menyalakan monitor

Tekan tombol untuk menyalakan monitor.

E2420HS/E2720HS

Menggunakan kontrol panel depan

Gunakan tombol kontrol di tepi bawah monitor untuk menyesuaikan gambar yang ditampilkan. E2420HS/E2720HS

Tabel berikut menjelaskan tombol kontrol:

Tombol Kontrol Deskripsi
1	Mode preset
2	Volume

3	Menu	Untuk meluncurkan menu On-Screen Display (OSD), atau untuk mengakses daftar item/opsi dari suatu item menu. Untuk informasi lebih lanjut, lihat Mengakses menu OSD.
4	Keluar	Untuk keluar atau kembali ke menu utamaOSD.
5	Tombol daya(dengan lampu status daya)	Untuk menghidupkan atau mematikan monitor.Lampu putih konstan menandakan monitor telah dihidupkan dan berfungsi normal. Lampu putih berkedip menandakan monitor dalam modus siaga.

Kontrol OSD

Gunakan tombol di tepi bawah monitor untuk menyesuaikan pengaturan gambar.

Tombol Kontrol Deskripsi
1		Gunakan tombol Atas untuk meningkatkan nilai atau naik dalam menu.
	Atas
2		Gunakan tombol Bawah untuk mengurangi nilai atau pindah ke bawah dalam menu.
	Bawah
3		Gunakan tombol OK untuk mengonfirmasi pilihan Anda dalam menu.
	OK
4		Gunakan tombol Kembali untuk kembali ke menu sebelumnya.
	Kembali

Menggunakan menu On-Screen Display (OSD)

Mengakses menu OSD

CATATAN: Setiap perubahan yang Anda buat secara otomatis disimpan ketika Anda pindah ke menu lain, keluar dari menu OSD, atau menunggu menu OSD untuk menutup secara otomatis.

1. Tekan tombol

untuk menampilkan menu utama OSD.

E1920H

E2020H

E2220H

E2420H

E2720H

1. Tekan dan Yutuk berpindah di antara opsi pengaturan. Saat Anda berpindah dari satu ikon ke ikon lainnya, nama opsi disorot.
2. Tekan tombol > sekali untuk mengaktifkan opsi yang disorot.
3. Tekan dengan namilih par ameter yang diinginkan.
4. Tekan > lalu gunakan tombol ∧ dan ≡esuai dengan indika tor pada menu, untuk melakukan perubahan.
5. Pilih tombol tuk kembali ke menu utama.

Ikon	Menu dan Submenu	Deskripsi
	Kecerahan/Kontras	Gunakan opsi ini untuk mengontrol pengaturan kecerahan atau kontras.EXX20H[IMAGE]
	Kecerahan Kecerahan menyesuaikan pencahayaan lampu latar.Tekan tombol ➕ untuk meningkatkan kecerahan dan tekan tombol ➕ untuk mengurangi kecerahan (min.0; maks.100).
	Kontras Sesuaikan kecerahan terlebih dahulu, dan kemudian sesuaikan kontras hanya jika penyesuaian lebih lanjut diperlukan.Tekan tombol ➕ untuk meningkatkan kontras dan tekan tombol ➕ untuk mengurangikontras (min. 0; maks. 100).Fungsi kontras menyesuaikan tingkat perbedaan antara gelap dan terang pada layar.
	Penyesuaian Otomatis	Gunakan opsi ini untuk mengaktifkan pengaturan otomatis dan menyesuaikan menu.
		EXX20H
		E2X20HS
		Dialog berikut muncul di layar hitam ketika monitor menyesuaikan diri dengan input saat ini:Auto Adjustment in Progress...Penyesuaian Otomatismemungkinkan monitor menyesuaikan diri dengan sinyal video yang masuk. Setelah menggunakan pengaturan otomatis, Anda dapat menyetel monitor Anda lebih jauh dengan menggunakan kontrol CKunci Piksel (Kasar) dan Fase (Halus) dalam Display.CATATAN: Penyesuaian Otomatis tidak terjadi jika Anda menekan tombol saat tidak ada sinyal input video aktif atau kabel yang terpasang. Opsi ini hanya tersedia ketika Anda menggunakan konektor analog (VGA).
	Sumber Input	Gunakan menu sumber input untuk beralih di antara berbagai sinyal video yang mungkin terhubung ke monitor Anda.
		EXX20H: satu input VGA dan satu input DP
		E2X20HS: satu inputVGAdan satu input HDMI
	VGA	Tekan √ untuk memilih sumber input VGA saat menggunakan konektor VGA.
	DP	Tekan √ untuk memilih sumber input DP saat menggunakan konektor DP.
	HDMI	Tekan √ untuk memilih sumber input HDMI saat menggunakan konektor HDMI.
	Pilihan dengan otomatis	Pilih Pilih Otomatis untuk memindai sinyal input yang tersedia.
	Setel Ulang Sumber Input	Pilih opsi ini untuk mengembalikan default Sumber Input.

Ikon	Menu dan Submenu	Deskripsi
	Warna Gunakan	warna untuk menyesuaikan mode pengaturan warna.
		EXX20H
		E2X20HS

EXX20H
E2X20HS

Ikon	Menu dan Submenu	Deskripsi
	Mode presets	Ketika Anda memilih Mode preset, Anda dapat memilih Standar, ComfortView, Hangat, Sejuk, Warna Custom dari daftar.Standar: Muat pengaturan warna default monitor. Ini adalah pengaturan awal Mode standar.ComfortView:Mengurangi tingkat cahaya biru yang dipancarkan dari layar untuk membuat tampilan lebih nyaman bagi mata Anda.CATATAN: Untuk mengurangi risiko ketegangan mata dan nyeri leher/lengan/punggung/bahu akibat menggunakan monitor untuk jangka waktu yang lama, kami sarankan Anda:Atur layar sekitar 20 ~ 28 in (50 ~ 70 cm) dari mata Anda.Berkedip sering untuk melembabkan atau melumasi mata Anda.Beristirahatlah secara teratur selama 20 menit setiap dua jam.Berpalinglah dari monitor Anda dan memandangi objek yang jauh pada jarak 20 kaki setidaknya selama 20 detik selama istirahat.Lakukan peregangan untuk meredakan ketegangan di leher/ lengan/punggung/bahu selama istirahat.Hangat: Menambah suhu warna. Layar tampak lebih hangat dengan warna merah/kuning.Sejuk: Kurangi suhu warna. Layar tampak lebih sejuk dengan warna biru.Warna Custom: Memungkinkan Anda menyesuaikan pengaturan warna secara manual.Tekan tombol dan vih tuk menyesuaikan nilai tiga warna (R, G, B) dan membuat mode warna preset Anda sendiri.EXX20H[272C] [542T] [2XYD] [1H20A]E2X20HS
	Input format warna	Memungkinkan Anda mengatur mode input video ke:RGB: Pilih opsi ini jika monitor Anda terhubung ke komputer atau pemutar DVD menggunakan kabel DP atau HDMI.YPbPr: Pilih opsi ini jika pemutar DVD Anda hanya mendukung keluaran YPbPr.
		EXX20H
		E2X20HS

EXX20H

Ikon	Menu dan Submenu	Deskripsi
	Reset Warna Atur ulang pengaturan warna monitor Anda ke pengaturan pabrik.
	Layar Gunakan display untuk menyesuaikan gambar.
		EXX20H
		E2420H/E2720H
		E2420H/E2720H
	Rasio Aspek Sesuaikan rasio gambar ke Lebar 16:9, 4:3 atau 5:4.
	Posisi Horisontal (Input VGA saja)	Gunakan atau untuk memindahkan gambar ke kiri dan ke kanan. Minimum adalah '0' (-). Maksimal adalah '100' (+).
	Posisi Vertikal (Input VGA saja)	Gunakan atau untuk memindahkan gambar ke atas dan ke bawah. Minimum adalah '0' (-). Maksimal adalah '100'
	Ketajaman Fitur ini dapat buat gambar lebih tajam atau lebih lembut.Menggunakan atau untuk mengatur ketajaman dari 0 hingga 100.
	Piksel Clock (Input VGA saja)	Fitur Piksel Clock memungkinkan Anda untuk menyesuaikan kualitas gambar di monitor sesuai keinginan Anda.Gunakan atau untuk mengatur kualitas gambar terbaik.
	Fase (Hanya Input VGA)	Jika hasil yang memuaskan tidak diperoleh menggunakan penyesuaian fase, gunakan penyesuaian jam pixel (kasar) dan kemudian gunakan fase (Baik), lagi.
	Waktu respon Memungkinkan Anda memilih antara Normal (8 ms), Cepat (5 ms).
	Reset Display Pilih opsi ini untuk mengembalikan pengaturan tampilan default.

EXX20H
E2420H/E2720H
E2420H/E2720H

	Audio	E2X20HS
	Suara Gunakan	tombol untuk menyesuaikan volume.Minimal adalah ‘0’ (-).Maksimum adalah ‘100’ (+)
	Speaker Memungkinkan Anda untuk mengaktifkan atau menonaktifkan fungsi speaker.
	Rasio Aspek Pilih opsi ini untuk mengembalikan pengaturan tampilan default.
Ikon	Menu dan Submenu	Deskripsi
	Menu Pilih opsi	ini untuk menyesuaikan pengaturan OSD, seperti bahasa OSD, jumlah waktu, menu tetap di layar dan seblagiya.
		EXX20H
		E2X20HS
	Bahasa Opsi bahasa mengatur tampilan OSD ke salah satu dari delapan bahasa (Inggris, Spanyol, Prancis, Jerman, Portugis Brasil, Rusia, Cina Sederhana, atau Jepang).
	Transparansi Pilih opsi ini untuk mengubah transparansi menu dengan Menekan tombol [IMAGE] lub [IMAGE] .
	Timer Waktu tahan OSD: mengatur lama waktu OSD akan tetap aktif setelah terakhir kali Anda menekan tombol.Gunakan [IMAGE] lub [IMAGE] untuk menyesuaikan slider dalam peningkatan 1 detik, dari 5 hingga 60 detik.Kunci maka pengguna tidak dapat melakukan penyesuaian.Semua tombol akan terkunci, kecuali tombol Untuk membuka kunci, gunakan salah satu opsi berikut:1. Tekan tombol menu akan membawa Anda langsung ke menu OSD untuk membuka kunci.2. Tekan dan tahan tombol pada monitor selama 4 detik untuk membuka kunci.
	Setel ulang menu	Pilih opsi ini untuk memulihkan pengaturan menu standar.
(HKH4)	Personalisasi Dengan memilih opsi ini, Anda dapat mengatur dua pintasan dan fungsi LED daya.EXX20H

E2X20HS

Ikon	Menu dan Submenu	Deskripsi
	Tombol Shortcut 1	Memungkinkan Anda memilih salah satu dari yang berikut: Mode preset, Kecerahan/Kontras, Penyesuaian Otomatis, Sumber Input, Rasio Aspek, Volume (hanya E2X20HS), untuk mengatur tombol pintas 1.
	Tombol Shortcut 2	Memungkinkan Anda memilih salah satu dari yang berikut: Preset mode, Kecerahan/Kontras, Penyesuaian Otomatis, Input Sumber, Rasio Aspek, Volume (hanya E2X20HS), untuk mengatur tombol pintas 2.
	LED Tombol Daya	Memungkinkan Anda mengeset indikator daya LED On atau Off dalam Modus On untuk menghemat energi.
	Reset personalisasi	Memungkinkan Anda mengembalikan kunci pintas ke pengaturan default.
++	Lainnya	EXX20H[2345] [30VT] [4AD2] [6E35]E2X20HS[D(XZT) [SZZK] [364X]
	Info layar Tekan untuk menampilkan informasi tentang tampilan.
	EXX20H
	E2X20HS
	DDC/CI DDC/CI(Display Data Channel/Command Interface) memungkinkan Anda untuk menyesuaikan pengaturan monitor menggunakan perangkat lunak di komputer Anda. Pilih mati untuk mematikan fitur ini. Aktifkan fitur ini untuk pengalaman pengguna terbaik dan mengoptimalkan kinerja monitor Anda.
	EXX20H
		E2X20HS
	Pengkondisian LCD	Membantu mengurangi kasus kecil retensi gambar. Tergantung pada tingkat retensi gambar, program mungkin membutuhkan waktu untuk dijalankan. Untuk memulai Pengondisian LCD, pilih Aktif.
		EXX20H
		E2X20HS
	Tanda Servis Menampilkan nomor Tag Servis monitor.
	EXX20HE2X20HS
	Reset Lainnya	Atur ulang semua pengaturan di bawah menu pengaturan Lainnya ke default pabrik.
	Pengaturan Ulang Pabrik	Kembalikan semua preset ke pengaturan default pabrik. Ini adalah juga pengaturan untuk ENERGY STAR®pengujian.

EXX20H
E2X20HS

EXX20H

E2X20HS

Sebelum fungsi DDC/CI dinonaktifkan, pesan berikut ini ditampilkan.

EXX20H

Kotak Pesan Peringatan Daya di bawah ini akan menerapkan fungsi Kecerahan untuk pertama kalinya saat pengguna menyesuaikan tingkat Kecerahan lebih tinggi daripada tingkat default.

EXX20H

OSD hanya berfungsi dalam mode operasi normal. Ketika tombol apa pun ditekan dalam Mode aktif-mati, salah satu pesan berikut akan ditampilkan:

E1920H E2020H E2220H E2420H E2720H

Jika kabel VGA atau DP atau HDMI tidak terhubung, kotak dialog seperti yang ditunjukkan di bawah ini muncul. Monitor akan memasuki Modus siaga Daya setelah 4 menit jika dibiarkan pada kondisi ini.

E1920H

E2020H

E2220H

E2420H

E2720H

Lihat Pemecahan masalah untuk informasi lebih lanjut.

Mengatur monitor

E1920H

Mengatur resolusi tampilan ke 1366x768

Untuk kinerja terbaik, atur resolusi layar ke 1366x768 piksel dengan melakukan langkah-langkah berikut:

Pada Windows 7:

1. Klik kanan pada desktop dan klik Resolusi Layar.
2. Klik menu tarik-turun Resolusi Layar dan pilih 1366 x 768.
3. Klik OK.

Pada Windows 8 atau Windows 8.1:

1. Pilih tile Desktop untuk beralih ke desktop klasik.
2. Klik kanan pada desktop dan klik Resolusi Layar.
3. Klik menu tarik-turun Resolusi Layar dan pilih 1366 x 768.
4. Klik OK.

Pada Windows 10:

1. Klik kanan pada desktop dan klik Pengaturan tampilan.
2. Klik Pengaturan tampilan lanjutan.
3. Klik menu tarik-turun Resolusi dan pilih 1366 x 768.
4. Klik Aplikasikan.

Jika Anda tidak melihat resolusi yang disarankan sebagai opsi, Anda mungkin perlu memperbarui driver grafis Anda. Gunakan salah satu metode berikut untuk memperbarui driver grafis:

Komputer Dell

1. Buka www.dell.com/support, masukkan tag layanan Anda, dan unduh driver terbaru untuk kartu grafis Anda.
2. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1366 x 768 lagi.

CATATAN: Jika Anda tidak dapat mengatur resolusi ke 1366 x 768, silahkan hubungi Dell untuk menanyakan tentang adaptor grafis yang mendukung resolusi ini.

Komputer selain Dell

Pada Windows 7:

1. Klik kanan pada desktop dan klik Personalisasi.
2. Klik Ubah Pengaturan tampilan.
3. Klik Pengaturan lanjutan.
4. Identifikasi pemasok pengontrol grafik Anda dari Deskripsi di bagian atas jendela (mis. NVIDIA, AMD, Intel, dll.).
5. Lihat situs web penyedia kartu grafis untuk driver yang diperbarui (misalnya, www.AMD.com atau www.NVIDIA.com).
6. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1366 x 768 lagi.

Pada Windows 8 atau Windows 8.1:

1. Pilih tile Desktop untuk beralih ke desktop klasik.
2. Klik kanan pada desktop dan klik Personalisasi.
3. Klik Ubah Pengaturan tampilan.
4. Klik Peng aturan lanjutan.
5. Identifikasi pemasok pengontrol grafik Anda dari Deskripsi di bagian atas jendela (mis. NVIDIA, AMD, Intel, dll.).
6. Lihat situs web penyedia kartu grafis untuk driver yang diperbarui (misalnya, www.AMD.com atau www.NVIDIA.com).
7. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1366 x 768 lagi.

Pada Windows 10:

1. Klik kanan pada desktop dan klik Pengaturan tampilan.
2. Klik Pengaturan tampilan lanjutan.
3. Klik Properti adaptor tampilan.
4. Identifikasi pemasok pengontrol grafik Anda dari Deskripsi di bagian atas jendela (mis. NVIDIA, AMD, Intel, dll.).
5. Lihat situs web penyedia kartu grafis untuk driver yang diperbarui (misalnya, www.AMD.com atau www.NVIDIA.com).
6. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1366 x 768 lagi.

CATATAN: Jika Anda tidak dapat mengatur resolusi yang disarankan, silakan hubungi pabrik komputer Anda atau pertimbangkan untuk membeli adaptor grafis yang mendukung resolusi video.

Mengatur monitor

E2020H

Mengatur resolusi tampilan ke 1600 x 900

Untuk kinerja terbaik, atur resolusi tampilan ke 1600 x 900 piksel dengan melakukan langkah-langkah berikut:

Pada Windows 7:

1. Klik kanan pada desktop dan klik Resolusi Layar.
2. Klik menu tarik-turun Resolusi Layar dan pilih 1600 x 900.
3. Klik OK.

Pada Windows 8 atau Windows 8.1:

1. Pilih tile Desktop untuk beralih ke desktop klasik.
2. Klik kanan pada desktop dan klik Resolusi Layar.
3. Klik menu tarik-turun Resolusi Layar dan pilih 1600 x 900.
4. Klik OK.

Pada Windows 10:

1. Klik kanan pada desktop dan klik Pengaturan tampilan.
2. Klik Pengaturan tampilan lanjutan.
3. Klik menu tarik-turun Resolusi dan pilih 1600 x 900.
4. Klik Aplikasikan.

Jika Anda tidak melihat resolusi yang disarankan sebagai opsi, Anda mungkin perlu memperbarui driver grafis Anda. Gunakan salah satu metode berikut untuk memperbarui driver grafis:

Komputer Dell

1. Buka www.dell.com/support, masukkan tag layanan Anda, dan unduh driver terbaru untuk kartu grafis Anda.
2. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1600 x 900 lagi.

CATATAN: Jika Anda tidak dapat mengatur resolusi ke 1600 x 900, silakan hubungi Dell untuk menanyakan tentang adaptor grafis yang mendukung resolusi ini.

Komputer selain Dell

Pada Windows 7:

1. Klik kanan pada desktop dan klik Personalisasi.
2. Klik Ubah Pengaturan tampilan.
3. Klik Pengaturan lanjutan.
4. Identifikasi pemasok pengontrol grafik Anda dari deskripsi di bagian atas jendela (mis. NVIDIA, AMD, Intel, dll.).
5. Lihat situs web penyedia kartu grafis untuk driver yang diperbarui (misalnya, www.AMD.com atau www.NVIDIA.com).
6. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1600 x 900 lagi.

Pada Windows 8 atau Windows 8.1:

1. Pilih tile Desktop untuk beralih ke desktop klasik.
2. Klik kanan pada desktop dan klik Personalisasi.
3. Klik Ubah Pengaturan tampilan.
4. Klik Pengaturan lanjutan.
5. Identifikasi pemasok pengontrol grafik Anda dari deskripsi di bagian atas jendela (mis. NVIDIA, AMD, Intel, dll.).
6. Lihat situs web penyedia kartu grafis untuk driver yang diperbarui (misalnya, www.AMD.com atau www.NVIDIA.com).
7. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1600 x 900 lagi.

Pada Windows 10:

1. Klik kanan pada desktop dan klik Pengaturan tampilan.
2. Klik Pengaturan tampilan lanjutan.
3. Klik Properti adaptor tampilan.
4. Identifikasi pemasok pengontrol grafik Anda dari deskripsi di bagian atas jendela (mis. NVIDIA, AMD, Intel, dll.).
5. Lihat situs web penyedia kartu grafis untuk driver yang diperbarui (misalnya, www.AMD.com atau www.NVIDIA.com).
6. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1600 x 900 lagi.

CATATAN: Jika Anda tidak dapat mengatur resolusi yang disarankan, silakan hubungi pabrik komputer Anda atau pertimbangkan untuk membeli adaptor grafis yang mendukung resolusi video.

Mengatur monitor

E2220H/E2420H/E2420HS/E2720H/E2720HS

Mengatur resolusi tampilan ke 1920 x 1080

Untuk kinerja terbaik, atur resolusi tampilan ke 1920 x 1080 piksel dengan melakukan langkah-langkah berikut:

Pada Windows 7:

1. Klik kanan pada desktop dan klik Resolusi Layar.
2. Klik menu tarik-turun Resolusi Layar dan pilih 1920 x 1080.
3. Klik OK.

Pada Windows 8 atau Windows 8.1:

1. Pilih tile Desktop untuk beralih ke desktop klasik.
2. Klik kanan pada desktop dan klik Resolusi Layar.
3. Klik menu tarik-turun Resolusi Layar dan pilih 1920 x 1080.
4. Klik OK.

Pada Windows 10:

1. Klik kanan pada desktop dan klik Pengaturan tampilan.
2. Klik Pengaturan tampilan lanjutan.
3. Klik menu tarik-turun Resolusi dan pilih 1920 × 1080.
4. Klik Aplikasikan.

Jika Anda tidak melihat resolusi yang disarankan sebagai opsi, Anda mungkin perlu memperbarui driver grafis Anda. Gunakan salah satu metode berikut untuk memperbarui driver grafis:

Komputer Dell

1. Buka www.dell.com/support, masukkan tag layanan Anda, dan unduh driver terbaru untuk kartu grafis Anda.
2. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1920 x 1080 lagi.

CATATAN: Jika Anda tidak dapat mengatur resolusi ke 1920 x 1080, silakan hubungi Dell untuk menanyakan tentang adaptor grafis yang mendukung resolusi ini.

Komputer selain Dell

Pada Windows 7:

1. Klik kanan pada desktop dan klik Personalisasi.
2. Klik Ubah Pengaturan tampilan.
3. Klik Pengaturan lanjutan.
4. Identifikasi pemasok pengontrol grafik Anda dari Deskripsi di bagian atas jendela (mis. NVIDIA, AMD, Intel, dll.).
5. Lihat situs web penyedia kartu grafis untuk driver yang diperbarui (misalnya, www.AMD.com atau www.NVIDIA.com).
6. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1920 x 1080 lagi.

Pada Windows 8 atau Windows 8.1:

1. Pilih tile Desktop untuk beralih ke desktop klasik.
2. Klik kanan pada desktop dan klik Personalisasi.
3. Klik Ubah Pengaturan tampilan.
4. Klik Pengaturan lanjutan.
5. Identifikasi pemasok pengontrol grafik Anda dari Deskripsi di bagian atas jendela (mis. NVIDIA, AMD, Intel, dll.).
6. Lihat situs web penyedia kartu grafis untuk driver yang diperbarui (misalnya, www.AMD.com atau www.NVIDIA.com).
7. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1920 x 1080 lagi.

Pada Windows 10:

1. Klik kanan pada desktop dan klik Pengaturan tampilan.
2. Klik Pengaturan tampilan lanjutan.
3. Klik Properti adaptor tampilan.
4. Identifikasi pemasok pengontrol grafik Anda dari Deskripsi di bagian atas jendela (mis. NVIDIA, AMD, Intel, dll.).
5. Lihat situs web penyedia kartu grafis untuk driver yang diperbarui (misalnya, www.AMD.com atau www.NVIDIA.com).
6. Setelah menginstal driver untuk adapter grafis Anda, cobalah untuk mengatur resolusi ke 1920 x 1080 lagi.

CATATAN: Jika Anda tidak dapat mengatur resolusi yang disarankan, silakan hubungi pabrik komputer Anda atau pertimbangkan untuk membeli adaptor grafis yang mendukung resolusi video.

Menggunakan kemiringan

Anda dapat memiringkan monitor untuk sudut pandang yang paling nyaman.

CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.

Model H

Model HS

Anda dapat menyesuaikan ketinggian monitor agar mendapatkan sudut pandang yang paling nyaman.

Model HS

⚠️ PERINGATAN: Sebelum Anda memulai prosedur apapun pada bab ini, ikuti Petunjuk Keselamatan.

Uji mandiri

Monitor Anda menyediakan fitur uji mandiri yang memungkinkan Anda memeriksa apakah monitor Anda berfungsi dengan baik. Jika monitor dan komputer Anda terhubung dengan benar tetapi layar monitor tetap gelap, jalankan uji mandiri monitor dengan melakukan langkah-langkah berikut:

1. Nyalakan komputer dan monitor Anda.
2. Lepaskan koneksi semua kabel video dari monitor. Dengan cara ini, komputer tidak harus terlibat.
3. Nyalakan monitor.

Jika monitor bekerja dengan benar, mendeteksi bahwa tidak ada sinyal dan salah satu dari pesan berikut muncul. Saat dalam mode uji mandiri, LED daya tetap putih.

E1920H

CATATAN: Kotak ini juga muncul selama pengoperasian normal, ketika kabel video terputus atau rusak.

1. Matikan monitor Anda dan sambungkan kembali kabel video; kemudian nyalakan komputer dan monitor Anda.

Jika monitor Anda tetap gelap setelah Anda menyambungkan kembali kabel, periksa pengontrol video dan komputer Anda.

Diagnostik bawaan

Monitor Anda memiliki alat diagnostik bawaan yang membantu Anda menentukan apakah ada kelainan layar yang Anda alami merupakan masalah yang melekat pada monitor Anda, atau dengan komputer dan kartu video Anda.

Label Deskripsi
1	Tombol 1
2	Tombol 2
3	Tombol 3
4	Tombol 4

Untuk menjalankan diagnostik bawaan:

1. Pastikan layar bersih (Tidak ada partikel debu di permukaan).
2. Tekan dan tahan tombol selama sekitar 4 detik, lalu tunggu hingga munculan menu.
3. Tekan tombol 3 atau 4 untuk memilih alat diagnostik dan konfirmasi dengan tombol Pola tes abu-abu muncul di awal program diagnostik.
4. Memeriksa layar untuk kelainan.
5. Tekan tombol 4 untuk mengubah pola pengujian.
6. Tekan ulang tombol 4 dan 5 untuk memeriksa layar merah, hijau, biru, hitam, putih dan teks.
7. Tekan tombol 4 untuk mengakhiri program diagnost

Masalah umum

Tabel berikut berisi informasi umum tentang masalah monitor umum yang mungkin Anda temui dan kemungkinan solusi:

Typowe objawy Kemungkinan Solusi
Tidak ada video/LED daya mati	Pastikan kabel video yangmenyambungkan monitor dengan komputer telah tersambung baik dan aman.Pastikan stopkontak berfungsi ketika menggunakan peralatan listiklainnya.Pastikan tombol daya telah ditekan.Pastikan sumber input yang benar telah dipilih melalui menu Sumber Input.
Tidak ada video/LED daya hidup	Tambah kecerahan & kontrol kontras melalui OSD.Jalankan pemeriksaan fitur ujimandiri monitor.Periksa apakah terdapat pin yangtertekuk atau rusak pada konektorkabel video.Jalankan diagnostik bawaan.Pastikan sumber input yang benar telah dipilih melalui menu Sumber Input.
Fokus Buruk	Hilangkan kabel ekstensi video.Atur ulang monitor ke Pengaturan Pabrik (Reset Pabrik).Ubah resolusi video ke rasio aspekyang benar.
Video goyang/berkedip	Atur ulang monitor ke Pengaturan Pabrik (Reset Pabrik).Periksa faktor lingkungan.Pindahkan letak monitor, lalu uji diruangan lain.
Piksel hilang	Matikan daya, lalu hidupkan kembali.Piksel yang tidak aktif secara permanen adalah cacat alami yang dapat terjadi pada teknologi LCD.Untuk informasi lebih lanjut tentang Kualitas dan Kebijakan Piksel Monitor Dell, kunjungi situs Dukungan Dell di:www.dell.com/support/monitors.
Piksel macet	Matikan daya, lalu hidupkan kembali.Piksel yang tidak aktif secara permanen adalah cacat alami yang dapat terjadi pada teknologi LCD.Untuk informasi lebih lanjut tentang Kualitas dan Kebijakan Piksel Monitor Dell, kunjungi situs Dukungan Dell di:www.dell.com/support/monitors.
Brightness problems	Atur ulang monitor ke Pengaturan Pabrik (Reset Pabrik).Sesuaikan kecerahan dankontras melalui OSD.
Geometric distortion	Atur ulang monitor ke Pengaturan Pabrik (Reset Pabrik).Sesuaikan kecerahan dan kontras melalui OSD.
Horizontal/Vertical lines	Atur ulang monitor ke Pengaturan Pabrik (Reset Pabrik).Jalankan pemeriksaan fitur ujimandiri monitor, lalu lihat apakahgaris tersebut juga muncul dalammode uji mandiri.Periksa apakah terdapat pin yangtertekuk atau rusak pada konektor kabel video.Jalankan diagnostik bawaan.
Masalah Sinkronisasi	Atur ulang monitor ke Pengaturan Pabrik (Factory Reset).Jalankan pemeriksaan fitur ujimandiri monitor untuk melihatapakah layar acak tersebut juga muncul dalam mode uji mandiri.Periksa apakah terdapat pin yang tertekuk atau rusak pada konektor kabel video.Nyalakan kembali komputer dalam mode aman.
Masalah Keamanan	Jangan lakukan step pemecahan masalah apapun.Segera hubungi Dell.
Masalah Intermiten	Coba Mode preset sberbeda pada pengaturan Warna OSD. Atur nilai R/G/B Warna Custom pada pengaturan Warna OSD.Ubah Format Warna Input ke RGB atau YPbPr pada pengaturan Warna OSD.Jalankan diagnostik bawaan.
Retensi gambar darigambar statis yangtertinggal di monitor dalam waktu lama	Mengeset layar dimatikan setelah tidak dipakai dalam beberapa menit. Pengesetan ini dapat disesuaikan dalam Opsi Daya Windows atau Penghemat Energi Mac.Cara lain, gunakan screensaver yang berubah dinamis.
Video ghosting atau overshooting	Ubah Waktu respon pada Display OSD ke Cepat atau Normal tergantung pada aplikasi dan penggunaan Anda.

Masalah Spesifik Produk

Gejala spesifik Kemungkinan Solusi
Gambar layar terlalukecil	Perika pengaturan Rasio Aspek pada Pengaturan tampilan OSD.Atur ulang monitor ke Pengaturan Pabrik (Factory Reset).
Tidak dapat mengatur monitor dengan tombol di bagian bawah panel	Matikan monitor, lepas kabel daya, sambungkan kembali, lalu hidupkan monitor.
Tidak ada Sinyal Input saat kontrol pengguna ditekan	Periksa sumber sinyal. Pastikan komputer tidak dalam mode hemat daya dengan memindahkan mouse atau menekan salah satu tombol di keyboard.Periksa apakah kabel sinyal telah terpasang dengan benar. Pasang kembali kabel sinyal jika diperlukan.Reset komputer atau pemutar video.
Gambar tidakmemenuhi seluruhlayar	Karena format video yang berbeda (rasio aspek) pada DVD, maka monitor menampilkan layar penuh.Jalankan diagnostik bawaan.

Petunjuk Keselamatan

PERINGATAN: Penggunaan kontrol, penyesuaian, atau prosedur selain yang ditetapkan dalam dokumen ini dapat menyebabkan terjadinya sengatanlistrik, bahaya listrik, dan/atau bahaya mekanis.

Untuk informasi tentang petunjuk keselamatan, lihat Panduan Informasi Produk.

Informasi FCC (Hanya untuk A.S.) dan Informasi Peraturan Lainnya

Untuk informasi tentang FCC dan informasi peraturan lainnya, kunjungi situs Web kepatuhan hukum yang terdapat di www.dell.com/regulatory_compliance.

Menghubungi Dell

Bagi pelanggan di Amerika Serikat, hubungi 800-WWW-DELL (800-999-3355).

CATATAN: Jika Anda tidak memiliki sambungan Internet aktif, informasi kontak dapatditemukan pada faktur pembelian, slip kemasan, tagihan, atau katalog produk Dell.

Dell menyediakan beberapa pilihan dukungan dan layanan berbasis online dantelepon. Ketersediaan beragam menurut negara dan produk, dan layanan tertentumungkin tidak tersedia di wilayah Anda.

Untuk mendapatkan konten dukungan monitor secara online:

1. Kunjungi www.dell.com/support/monitors.
   Untuk menghubungi Dell tentang masalah penjualan, dukungan teknis, atau layanan pelanggan:
2. Kunjungi www.dell.com/support.
3. Verifikasikan negara atau wilayah Anda dalam menu drop-down Pilih Negara/Wilayah di kiri atas halaman.
4. Klik Hubungi Kami di bagian kiri atas halaman.
5. Pilih link layanan atau dukungan yang sesuai dengan kebutuhan Anda.
6. Pilih metode untuk menghubungi Dell yang nyaman bagi Anda.

Database produk Uni Eropa (UE) untuk label energi dan daftar informasi produk

E1920H: https://eprel.ec.europa.eu/qr/342731

E2020H: https://eprel.ec.europa.eu/qr/344010

E2220H: https://eprel.ec.europa.eu/qr/345645

E2420H: https://eprel.ec.europa.eu/qr/345704

E2420HS: https://eprel.ec.europa.eu/qr/345977

E2720H: https://eprel.ec.europa.eu/qr/344901

E2720HS: https://eprel.ec.europa.eu/qr/344903

Pemasangan Pin

D-Sub 15-konektor pin
