238190010 - Mosogatógép Eta - Ingyenes használati útmutató

Termék típusa	Szabadon álló mosogatógép
Márka	Eta
Modell	238190010
Kapacitás	12 teríték
Energiaosztály	A++

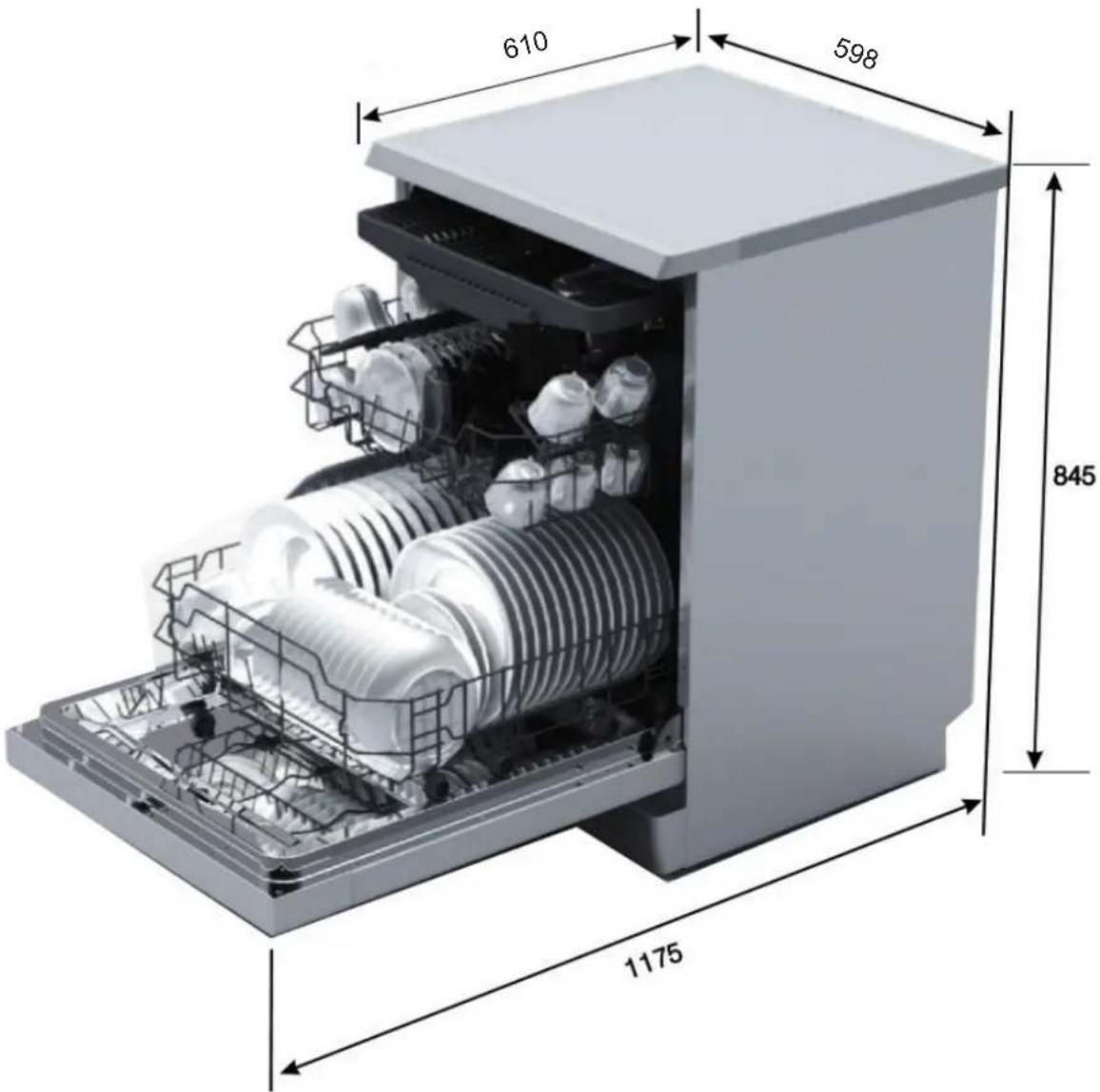

Szélesség	60 cm
Magasság	85 cm
Mélység	60 cm
Súly	45 kg
Tápfeszültség	220-240 V, 50 Hz, 10 A
Vízbeszerelés	Csak hideg víz
Programok	Eco, Intenzív, Gyors, Üveg, Előmosás
Szárítási rendszer	Kondenzációs szárítás
Zajszint	46 dB
Vízfogyasztás	9,5 L ciklusonként (Eco)
Energiafogyasztás	0,92 kWh ciklusonként (Eco)
Késleltetett indítás	Akár 24 óra
Biztonsági funkciók	Gyermekzár, túlfolyásvédelem
Pótalkatrészek elérhetősége	Legalább 10 évig a vásárlás után
Használati útmutató nyelve	Angol, cseh, szlovák, magyar
Javíthatósági index	8,2/10

Gyakran ismételt kérdések - 238190010 Eta

Hogyan indítsam el a mosogatógépet?

Töltse be az edényeket, adagoljon mosogatószert, csukja be az ajtót, válasszon programot, és nyomja meg a start gombot. A program részleteiért olvassa el a kézikönyvet.

Mit jelent az 'Eco' program?

Az Eco program egy energiatakarékos ciklus, amely alacsonyabb hőmérsékleten (50°C) működik és kevesebb vizet használ, így környezetbarát.

Hogyan tisztítsam meg a szűrőt?

Vegye ki az alsó kosarat, csavarja ki és húzza ki a szűrőegységet, öblítse le folyó víz alatt, majd helyezze vissza. Rendszeresen tisztítsa a teljesítmény fenntartása érdekében.

Miért nem ürül a mosogatógép?

Ellenőrizze a leeresztő tömlőt a megtörésekért, tisztítsa meg a szűrőt, és győződjön meg róla, hogy a mosogató lefolyója tiszta. Ha továbbra is fennáll, a leeresztő szivattyút ellenőrizni kell.

Használhatok normál mosogatószert?

Nem, csak mosogatógép mosószert (por, gél vagy tabletta) használjon. A normál szappan túlzott habzást és károsodást okoz.

Hogyan adagoljam az öblítőszert?

Nyissa ki az ajtón lévő öblítőszer-adagolót, töltse fel a 'max' jelig, majd csukja be. Állítsa be a szárítási teljesítmény érdekében.

Az edények nem száradnak megfelelően.

Győződjön meg róla, hogy az öblítőszer feltöltött, válasszon szárítással rendelkező programot, és használjon magas hőmérsékletű öblítést. Ezenkívül hagyja résnyire nyitva az ajtót a ciklus után.

Mit jelentenek a hibakódok?

Gyakori kódok: E1 (vízbemenet), E4 (túlfolyás). A konkrét kódokért olvassa el a kézikönyv hibaelhárítási szakaszát.

Hogyan telepítsem a mosogatógépet?

Helyezze el a vízellátás és lefolyó közelében, csatlakoztassa a tömlőket, állítsa be a lábakat, és dugja be. Beépítéshez rögzítse a munkalap alá. Lásd a telepítési útmutatót.

Hol szerezhetek be pótalkatrészeket?

Lépjen kapcsolatba az Eta ügyfélszolgálattal vagy hivatalos forgalmazókkal. Használja a 238190010 modellszámot szűrők, kosarak vagy szivattyúk rendeléséhez.

HASZNÁLATI ÚTMUTATÓ 238190010 Eta

Mosogatógép • HASZNÁLATI ÚTMUTATÓ

H 89 - 116

Részletes használati utasításhoz lássa a kézikönyv egyes részeit!

Kapcsolja be a készüléket!	Az On/Off (be/kikapcsolva) gomb megnyomásával kapcsolja be a készüléket! Nyissa ki az ajtót!

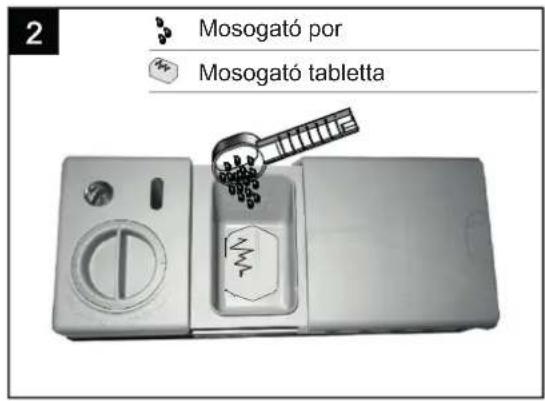

Töltse fel a tisztítószer adago-lóját!	A rekesz:Minden mosási ciklushoz.B rekesz:Csak az előmosással rendelkező programokhoz (Figyelje a használati utasításokat!).
Ellenőrizze az öblítő szintjét!	C mechanikus indikátorVezérlő panelen lévő elektromos indikátor (ha elérhető).
Ellenőrizze a só szintjét!	(Csak azoknál a modelleknél, amelyek vízlágyítóval rendelkeznek). Vezérlő panelen lévő elektromos indikátor (ha elérhető).Ha a vezérlő panelen semmilyen ellenőrző indikátor nem világít, ki lehet a só hozzáadási szükségét a mosogatógép által befejezett ciklusok száma alapján számolni.
Töltse fel a kosarakat!	Távolítsa el a nagyobb élelmiszer maradékokat! Hagyja az edényeket kicsit ázni, ha szükséges és csak utána helyezze be azokat a kosarakba! Lássa a mosogatógép töltéséről szóló fejezetet!
Válassza ki a programot!	Csukja be az ajtót és nyomja meg a program gombját, amíg a kiválasztott program meg nem jelenik (lássa a „Működési utasítások” fejezetet)!
Kapcsolja be a mosogatógépet!	Nyissa ki a vízcsapot és nyomja meg a Start/Pause (Indítás/Szünet) gombot! Kb. 10 másodperc után a készülék elkezd dolgozni.

Program változtatása	1) A folyamatban lévő ciklust csak akkor lehet megváltoztatni, ha nem hosszú ideje működik. Ellenkező esetben lehetséges, hogy a tisztítószer és a víz már kifolyott és szükség lesz új tisztítószer hozzáadására.2) Nyomja meg a Start/Pause gombot! Utána nyomja meg a program gombot legalább 3 másodpercre! Majd ezután lehet a programot megváltoztatni.
Edények hozzáadása 1) Állítsa meg a ciklust a Start/Pause gomb megnyomásával!2) Nyissa ki az ajtót!3) Miután a zuhanykarok abbahagyták a működést, ki lehet nyitni az ajtót teljesen.4) Helyezze be az kifelejtett edényeket!5) Csukja be az ajtót!6) Nyomja meg a Start/Pause gombot, majd kb. 10 másodperc után a mosogatógép újra elindul!	⚠ FIGYELMEZTETÉSAz ajtót nyissa ki óvatosan!Az ajtó kinyitásánál forró göz áramolhat ki!
Ha a készülék mosási ciklus közben kikapcsol	• Ha kikapcsolja a mosogatógépet működés közben, újra bekapcsolás után válassza ki a kívánt ciklust és folytassa ugyanúgy, mint az első bekapcsolásnál!
Kapcsolja ki a készüléket!	Miután a mosási ciklus befejeződött, 8-szor elhangzik a han-gjelzés és a mosogatógép megáll.Kapcsolja ki a készüléket az On/Off gombbal!
Zárja el a vízcsapot és vegye ki az edényeket!	Figyelmeztetés: Az edények kipakolása előtt várjon néhány percig (kb. 15), amíg az edények ki nem hülnek, mert azok még forróak és könnyebben eltörhetnek! Hagyja az edényeket megszáradni! A kipakolást az alsó kosárral kezdje!

OLVASSA EL EZT A KÉZIKÖNYVET

Tisztelt Vásárló,

Ez a készülék háztartásokban és hasonló helyiségekben használható, mint pl.:

-munkahelyi konyhák;

-farmok;

-hotelek, motelek és hasonló típusú helyeken;

-bed and breakfast típusú helyeken.

• A mosogatógép használata előtt olvassa el a használati utasítást figyelmesen, a megfelelő használat és karbantartás érdekében!
• Tartsa meg a használati utasítást a későbbi használathoz!
• Adja a kézikönyvet tovább a következő felhasználónak!

Ez a kézikönyv biztonsági előírásokat, működtetési tanácsokat, beüzemelési előírásokat, hibakeresési tanácsokat, stb. tartalmazó fejezetekből áll.

MIELÖTT FELHÍVJA A SZAKSZERVIZT

A hibakeresési javaslatokat tartalmazó fejezet alapos átolvasása segíthet az általános hibajelenségek felderítésében és elháritásában, ezáltal nem szükséges a szakszerviz segítségét kérnie.

MEGJEGYZÉS:

A gyártó folyamatos fejlesztési politikájának megfelelően fejleszti a készülékeket, azokon előzetes értesítés nélkül módosításokat hajthat végre.

1) Fontos biztonsági információk 92
2) Hulladékkezelés 93
3) Működtetési tanácsok 94

Vezérlő panel 94

Mosogatógép funkciói 95

4) Első használat előtt 95

A) Vízlágyító 95
B) Só hozzáadása a lágyítóhoz 96
C) Öblítő szer adagoló megtöltése 97
D) Mosogatószer szerepe 98

5) Edény tálca megtöltése 100

Edény tálca megtöltése előtti
és utáni teendők 101
Polc megtöltése 101

6) Program indítása 102

Készülék bekapcsolása 103
Program módosítása 104
Mosási ciklus végén 104

7) Tisztítás és karbantartás 105

Szürörendsze 105
Mosogatógép karbantartása 107

8) Beüzemelési tanácsok 108

Készülék elhelyezése 108
Elektromos csatlakozásról 108

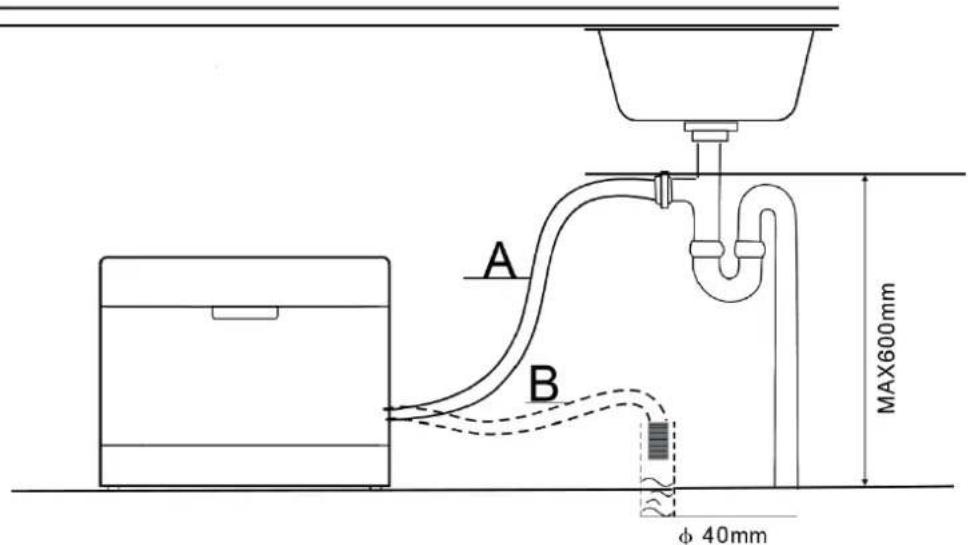

Csatlakoztatás a vízhálózathoz 109
Mosogatógép elindítása 110

9) Hibakeresési tippek 110

Hibakódok 111

10) Technikai információ 112
11) Technikai specifikáció 113

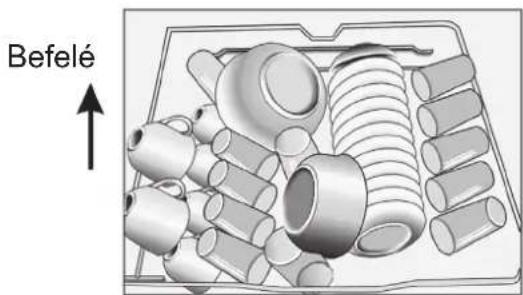

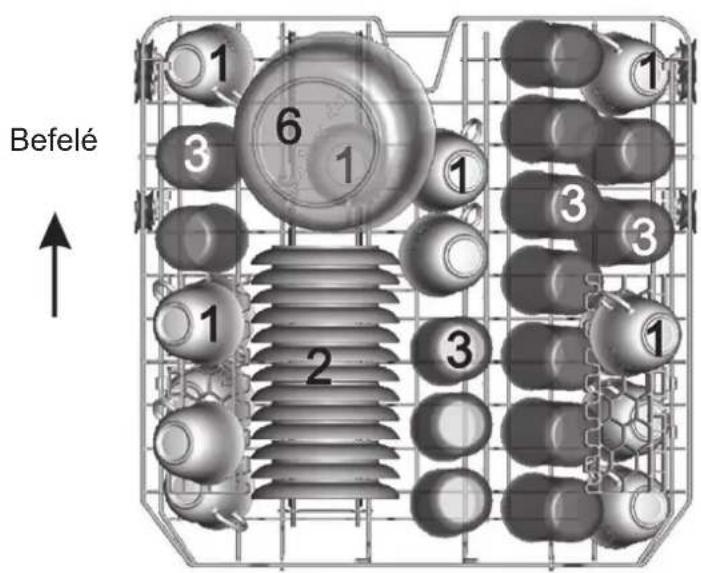

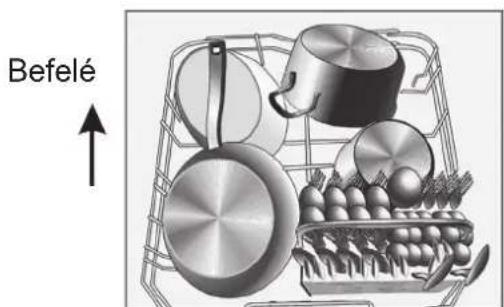

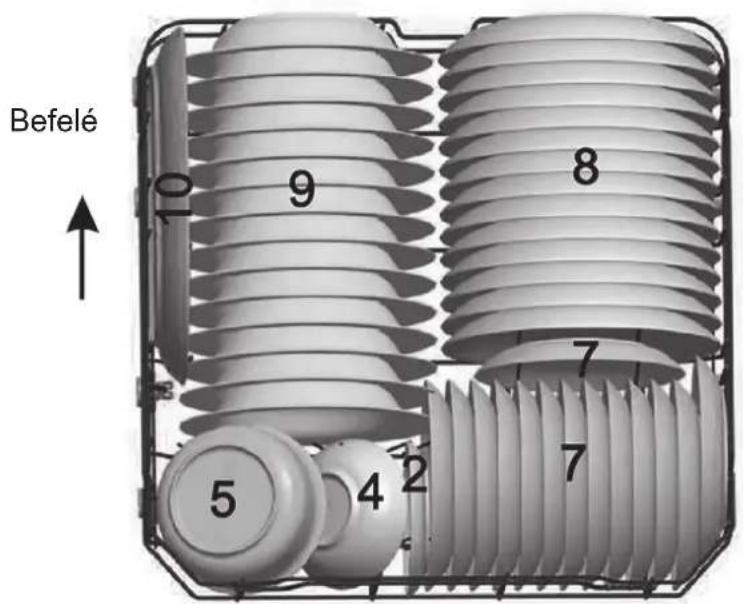

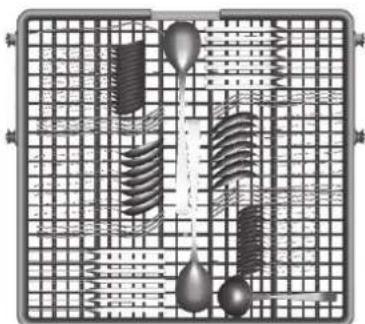

Kosarak töltése EN 50242 szabvány szerint

I. FONTOS BIZTONSÁGI INFORMÁCIÓK OLVASSA EL AZ ÖSSZES UTASÍTÁST A KÉSZÜLÉK HASZNÁLATA ELŐTT

⚠ FIGYELMEZTETÉS

A készülék működtetése során kövesse az összes alapvető biztonsági előírást, ide értve az alábbiakat:

FÖLDELÉSI UTASÍTÁSOK

• Ennek a készüléknek a használata esetén szükség van földelésre! Meghibásodás esetén így csökken az áram által okozott sérülésveszély! A készülék hálózati tápkábellel felszerelt, amely földelési vezetékkel és földelési konnektorral rendelkezik.
• A konnektor csúcsát dugja be a megfelelő elektromos konnektorba, amely a helyi szabályoknak megfelelően földelt!

FIGYELMEZTETÉS

• A vezeték nem megfelelő csatlakozása áramütést okozhat!
• Ha nem biztos benne, hogy a készülék földelése megfelelő, forduljon szakemberhez! Ne szerelje a tápkábelt! Ha nem lehet a tápkábelt az elektromos konnektorhoz csatlakoztatni, forduljon szakemberhez!

FIGYELMEZTETÉS! MEGFELELŐ HASZNÁLAT

• Ne feszegesse, ne üljön vagy álljon az ajtóra vagy az edénytartó polcra
• Használat közben, vagy közvetlenül utána ne érintse meg a melegítő elemet.
• Ne működtesse a készüléket ha nincs minden záró panel a helyén. Működés közben nagyon óvatosan nyissa ki az ajtót. A víz kispriccelhet.
• A nyitott ajtóra ne helyezzen nehéz tárgyakat, mert a készülék felborulhat.
• Mosásra váró tárgyak behelyezése során 1) Helyezze úgy az éles tárgyakat, hogy azok ne károsíthassák az ajtó szigetelését. 2) FIGYELMEZTETÉS: a késeket és egyéb hegyes tárgyakat a kosárban fektetve vagy a veszélyes részükkel lefelé kell elhelyezni
• Használat közben a műanyag eszközök ne érjenek a melegítő elemhez.
• A mosogatás végeztével ellenőrizze, hogy a tisztítószer adagoló kiürült.

• Ne mosogasson a készülékben olyan műanyag tárgyakat, melyeken nincs feltüntetve, hogy alkalmasak. Az ilyen tárgyaknál ellenőrizze a gyártó ajánlását.

• Csak automata mosogatógéphez gyártott mosogató és öblítő szereket használjon. Soha ne használjon szappant, mosóport vagy kézmosószert a mosogatógépben

• Tartsa távol a gyermekeket a mosogató és öblítő szer adagolótól és a nyitott ajtótól, mert a készülék belsejében maradhatott vegyszer.
• A készüléket nem használhatja csökkent fizikai, érzékelési vagy mentális képességű személy (ide értve a gyerekeket), vagy tapasztalat és ismeret hiányos személy, amíg nem kapott megfelelő felügyeletet és oktatást a készülék használatáról egy a biztonságukért felelős személytöl.
• Ellenőrizze, hogy gyermekek nem játszanak a készülékkel.
• A mosogató szerek erősen lúgosak. Lenyelés esetén nagy veszélyt jelentenek. Kerülje a börrel és szemmel való érintkezést és tartsa távol a gyermekeket a nyitott ajtótól.
• A készüléket gyermek és gondoskodásra szoruló személy nem használhatja felügyelet nélkül.
• Az ajtót ne hagyja nyitva, mert balesetveszélyes

• A készüléket háztartási és beltéri használatra tervezték.

• Az áramütés elkerülése érdekében a sérült elektromos kábelt csak a gyártó, annak szakembere vagy megfelelően képzett személy cserélheti ki.

• A csomagolóanyagokat a hulladékgazdálkodási előírásoknak megfelelően dobja ki.

• A készülék csak a rendeltetési céljára használható.

• A beüzemelés során a kábelt nem szabad túlságosan összetekerni vagy megfeszíteni.

• Maximális engedélyezett bemeneti víznyomás 1 MPa.
• Minimális engedélyezett bemeneti víznyomás 0,04 MPa.

OLVASSA EL ALAPOSAN ÉS TARTSA BE EZEKET A BIZTONSÁGI ELŐÍRÁSOKAT ŐRIZZE MEG A KÉZIKÖNYVET

II. HULLADÉKKEZELÉS

A csomagolóanyagokat is felelősségteljes hulladékkezeléssel dobja ki. Minden csomagoló anyag újrahasznosítható. A műanyag részeket a szabványos nemzetközi rövidítésekkel jelölték meg:

■ PE Polietilén: pl. takaró anyag
■ PS Polisztirol: pl. tömítő anyagok
■ POM Polioximetilén: pl. műanyag csiptetők
■ PP Polipropilén: pl. sószűrő
■ ABS Akrilonitrát Butadén Sztirén: pl, vezérlő panel

⚠ FIGYELMEZTETÉS

■ A csomagoló anyag gyermekekre veszélyes lehet!
■ A csomagoló anyag és a készülék kidobásához vegye igénybe az újrahasznosítási központokat.
■ Vágja le a hálózati kábelt és tegye használhatatlanná az ajtózáró eszközt.
■ A karton doboz újrahasznosított anyagból készült és a hulladék papír közé kell kidobni, mert újrahasznosítható.
■ A megfelelő hulladékgazdálkodással megelőzheti, hogy a készülék kárt tegyen a környezetben, emberek egészségében, melyek a nem megfelelő kezelés következményei lehetnek. További információért forduljon a helyi hatóságokhoz és hulladék kezelő központokhoz.

HULLADÉKKEZELÉS: Ne dobja ki a készüléket a többi háztartási hulladékkal együtt. Az ilyen jellegű hulladék összegyűjtése és külön kezelése szükséges.

III. MÜKÖDTETÉSI TANÁCSOK

⚠️ FONTOS

Hogy a legtöbbet hozhassa ki a mosogatógépböl, első használat előtt olvassa el a működtetési tanácsokat.

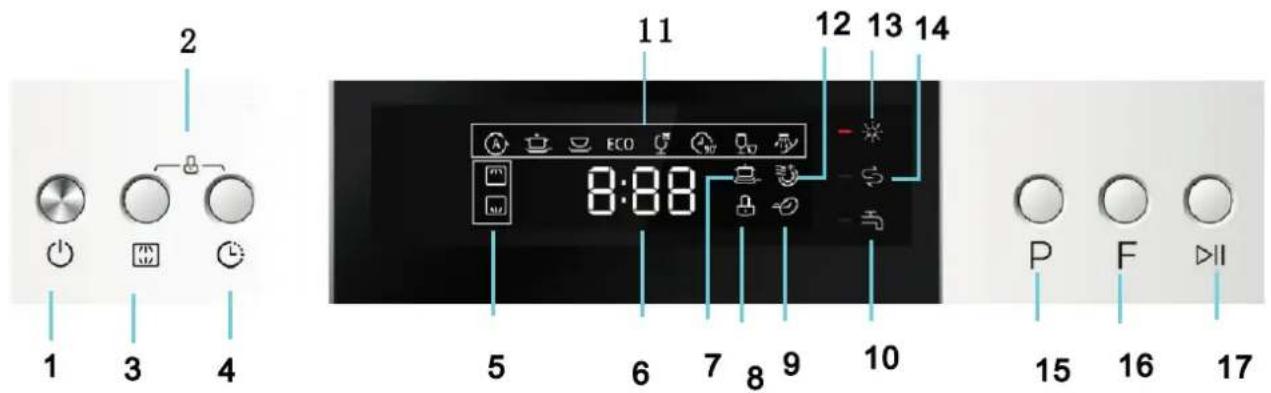

VEZÉRLŐ PANEL

1) Bekapcsolás/Kikapcsolás gomb: ki- és bekapcsolhatja vele a készülék áramellátását.
2) Gyerek zár funkciója: Nyomja meg a Késleltetett indítás és a Zónás mosás gombokat egyszerre a program zárásához;
3) Zónás mosás gombja: Nyomja meg, ha szeretne kosarat választani – felső, alsó, vagy mindkettő!
4) Késleltetett indítás gomb: nyomja meg a késleltetett mosogatási idő beállításához.
5) Zónás mosás indikátora (felső, alsó, vagy mindkettő kosárban való mosás);
6) LED kijelző: Megjeleníti a fennmaradó időt a mosás, a késleltetési idő és a hibakódok
7) Extra aktiválási aktiváló jelző (aktiválja, ha meg kell növelni a kiválasztott program mosásának hatékonysága)
8) Gyerekzár bekapcsolási indikátor;
9) Expres funkció indikátora (kapcsolja be, ha a kiválasztott programot rövidíteni szeretné)
10) Vízvezeték problémának az indikátora (gyenge, vagy semmilyen bemeneti víznyomás)

11) Kiválasztott program indikátora
12) Extra szárítás funkció indikátora (kapcsolja be, ha szüksége van extra szárításra)
13) Öblítő szer adagoló figyelmeztető lámpa: akkor világít, ha az adagolót újra kell tölteni.
14) Só figyelmeztető lámpa: akkor világít, ha a vízlágyítót újra kell tölteni.
15) Program jelző gomb: amikor megnyomja a program gombját, a megfelelő lámpa világít.
16) FUNKCIÓ gomb: Nyomja meg a következő kiegészítő funkciók kiválasztásához: Extra szárítás, Extra tisztítás, vagy Expres! A kiegészítő funkciókat minden programnál használhatja, az „AUTO“, „Gyors“ és „Öblítés“ programok kivételével. Először válassza ki a kívánt programot, majd utána a kiegészítő funkciót hozzá!
17) Start/Pause gomb: nyomja meg a gombot a készülék indításához vagy leállításához, az indításnál a lámpa villog.

MOSOGATÓGÉP FUNKCIÓI

Előlnézet

Házulnézet

1. Felső zuhanykar

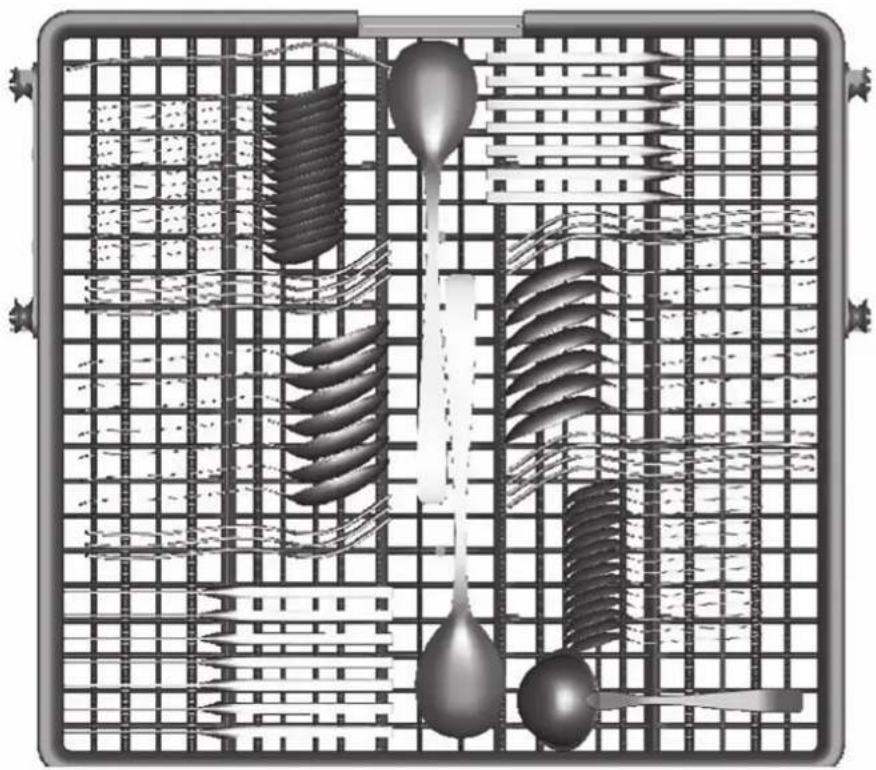

2. Evőeszköz rekesz
3. Felső kosár
4. Belső vezeték
5. Alsó kosár

6. Sótartály

7. Adagoló

8. Bögrerekesz
9. Zuhanykarok
10. Szüröszett
11. Kimeneti cső konnektora
12. Kimeneti cső

IV. ELSÓ HASZNÁLAT ELÖTT

Mielött első alkalommal használná a mosogatógépet:

A állítsa be a vízlágyítót
B öntsön ½ liter vizet a só tartályba és töltse fel mosogató sóval
C töltse fel az öblítő szer adagolót
D töltse fel a mosogatószer adagolót

A. VÍZLÁGYÍTÓ

A vízlágyítót kézzel kell beállítani, a víz keménységi fokának megfelelően. A vízlágyító célja, hogy eltávolítsa a vízből az ásványokat és sókat, melyek befolyásolnák a készülék működését. Minél magasabb az ásványi anyag és só tartama, annál keményebb a víz. A lágyítót a háztartási víz keménységéhez kell állítani. Erről a helyi hatóságoknál tájékozódhat.

SÓ FOGYASZTÁS BEÁLLÍTÁSA

A mosogatógépet úgy tervezték, hogy a használandó só mennyisége a víz keménysége alapján beállítható. Ennek a célja a só fogyasztásának beállítása és optimalizálása. A só fogyasztását a következő módon lehet beállítani:

1) Csukja be az ajtót, kapcsolja be a készüléket;
2) A készülék bekapcsolása után (60 másodpercen belül) nyomja meg és tartsa megnyomva a Start/Szünet gombot több, mint 5 másodpercig, ezzel elindítja a vízlágyító beállítási módot (a só és öblítő ellenőrzők rendszeresen villogni fognak).
3) A Start/Szünet gomb megnyomásával válassza ki a szükséges beállítást! A beállítás a következő sorrendben történik: H1 -> H2 -> H3 -> H4 -> H5 -> H6;
4) Az On/Off gomb megnyomásával kapcsolja ki a beállítási módot!

VÍZ KEMÉNYSÉGE				Beállítás	Só fogyasztás (gramm/ciklus)
°dH °fH °C	Clarke mmol/l
0 ~ 5 0 ~ 9	0 ~ 6 0 ~ 0.94	H1 0
6 - 11 10 -	20 7 - 14 1.0 - 2	.0 H2 9
12 - 17 21 -	30 15 - 21 2.1 -	3.0 H3 12
18 - 22 31 -	40 22 - 28 3.1 -	4.0 H4 20
23 - 34 41 -	60 29 - 42 4.1 -	6.0 H5 30
35 - 55 61 -	98 43 - 69 6.1 -	9.8 H6 60

1. Megjegyzés

1 dH = 1,25°Clarke = 1,78 fH = 0,178 mmol/l

dH: német fokok

fH: francia fokok

Clarke: angol fokok

2. Megjegyzés

Alapértelmezett beállítás H3 (EN 50242)

A víz keménységéről szóló információval a helyi hivatal szolgálhat!

MEGJEGYZÉS

Amennyiben az Ön modellje nem rendelkezik vízlágyítóval, átugorhatja ezt a részt!

VÍZLÁGYÍTÓ

Víz keménységi foka helyenként eltérő. Ha a víz kemény, az edényeken és evőeszközökön lerakódás képződik. A készüléket ellátták egy speciális vízlágyítóval, amely egy erre a célra (ásványi anyagok és mész eltávolítás) kifejlesztett sót használ.

B. SÓ HOZZÁADÁSA A LÁGYÍTÓHOZ

Mindig a készülékhez javasolt sót használja.

A só tartályt a polc alatt találja és az alábbiak szerint kell feltölteni:

FIGYELEM!

Csak mosogatógépek számára kifejlesztett sót használjon! Minden más só, főleg a konyhasó, kárt tesz az adagolóban. A nem megfelelő só használatából eredő károkért a gyártó nem vállal garanciát és nem felelős a károsodásért. Csak a komplett mosogatási program elindítása előtt töltse fel sóval. Ezzel megakadályozza, hogy só vagy sós víz kerüljön a készülék aljára, mely korróziót okoz. Az első mosogatási ciklus végén a panel lámpa elalszik.

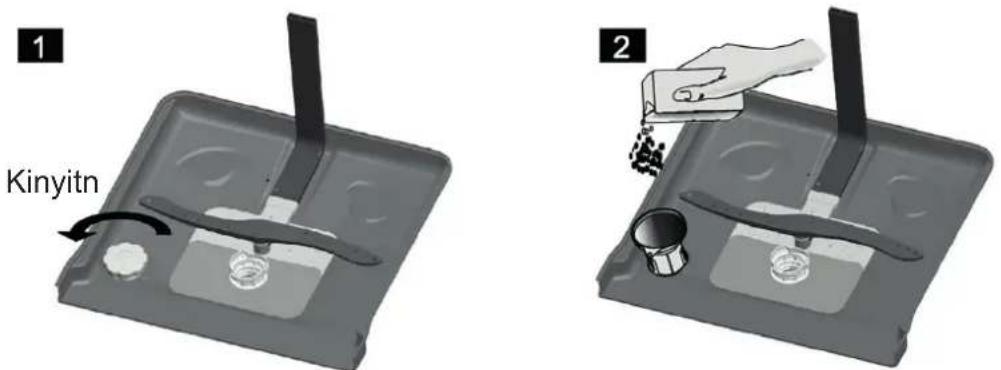

A Távolítsa el a kosarat és csavarja le a só tartály kupakját
B Helyezze a tölcsér (tartozék) csőrét a nyílásba és öntsön be kb. 1.2 kg sót.
C Töltse fel a só tartályt vízzel! Normális, hogy egy kis mennyiségű víz kijön a tartályból.
D A tartály feltöltése után csavarja vissza a fedelet az óramutatóval megegyező irányba!
E Feltöltés után a só indikátor nem fog világítani.
F Sóval való feltöltés után azonnal szükséges egy programot elindítani (a rövid programot javasoljuk), ellenkező esetben a szűrő rendszer, szivattyú, vagy más fontos részek károsodását okozhatja! Ezekre a károsodásokra a garancia nem érvényes!

MEGJEGYZÉS

• A só tartályt fel kell tölteni, ha a vezérlő panelen kigyullad a só visszajelző lámpa. Bár a tartályt megtöltötte, a visszajelző lámpa nem alszik ki a só teljes feloldódása előtt. Ha nincs visszajelző lámpa (néhány modell esetében), akkor a mosogatási ciklusok alapján becsülje meg a só mennyiségét.
• Ha a só kifolyt, áztatási programot kell futtatni a kimosáshoz.

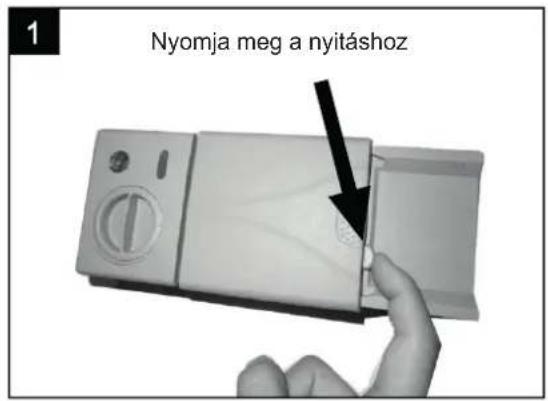

C. AZ ÖBLÍTŐ SZER ADAGOLÓ MEGTÖLTÉSE

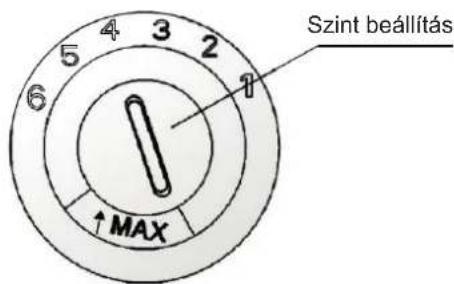

ÖBLÍTŐ ADAGOLÓJA

Az öblítő a mosási ciklus végén működik annak érdekében, hogy az edényeken, vagy üvegeken ne maradjanak vízcseppek. Ugyanígy javítja a szárítást is, mert segít a víz lefolyásában.

A készülék folyékony öblítők használatához alkalmas. Az öblítő adagolója az ajtó belső oldalán található, a tisztítószer adagoló mellett. Ha szeretné az adagolót feltölteni, nyissa ki a fedelet és öntse bele az öblítőt, amíg a szint indikátora fekete nem lesz! Az öblítő tartály kapacitása 110 ml.

AZ ÖBLÍTŐ SZER SZEREPE

Az öblítő szert a készülék automatikusan adagolja az utolsó öblítésnél, biztosítva az alapos öblítést, a folt és lerakódás mentes száradást.

FIGYELEM

Csak márkás öblítő szert használjon. Soha ne töltsön más anyagot az öblítő szer adagolóba (pl. mosogatógép tisztító szert, folyékony mosószert). Ez károsíthatja a berendezést.

MIKOR KELL ÚJRATÖLTENI AZ ADAGOLÓT

Ha nincs visszajelző lámpa a készüléken, akkor a kupak melletti „C” jelű szintjelző színe alapján döntheti el. Ha az öblítő szer tartály tele van, a szintjelző sötét színű. Ahogy fogy az öblítő szer, a sötét folt mérete csökken. Soha ne hagyja a szintet ¼ alá csökkenni.

Ahogy fogy az öblítő szer, a sötét folt mérete csökken, az alábbiak szerint:

C (Öblitö szer szintjeüzö)

• Teli
3/4 teli
1/2 teli
- 1/4 teli – fel kell tölteni
Üres

1 A tartály felnyitásához fordítsa el a kupakot az Nyitás felirathoz a nyíl irányában (balra) és emelje fel
2 Töltse az öblítő szert a tartályba, ügyelve, hogy ne töltse túl
3 Helyezze vissza a kupakot, az Open felirathoz igazítva és fordítsa a Zárás felirat irányába (jobbra)

FIGYELEM!

Töröljön fel minden kifolyt öblítő szert egy jó nedvszívó képességű ronggyal, hogy elkerülje a következő használat során a habosodást. Ne felejtse el visszatenni a kupakot az ajtó becsukása előtt.

AZ ÖBLÍTŐ SZER ADAGOLÓ BEÁLLÍTÁSA

Az öblítő szer adagolónak 6 beállítási lehetősége van. Mindig „4”-es állásról indítsa. Ha pöttyök jelennek meg vagy nem teljes a száradás, növelje az öblítő szer mennyiségét, a fedél leemelése után forgassa a tárcsát a „5”-as állásba. Ha még mindig nem teljes a száradás vagy pöttyök jelennek meg, növelje a mennyiséget, amíg nem elégedett az eredménnyel. Javasoljuk a „4”-es állás használatát (a gyári érték 4-es).

MEGJEGYZÉS

Növelje a mennyiséget ha a mosogatás végén pöttyök vannak az edényeken, vagy egyéb lerakódás. Csökkentse, ha ragacsos fehér sávok vannak az edényeken vagy kékes filmréteg a poharakon, kések pengéjén.

D. MOSOGATÓSZER SZEREPE

A mosogatószerre, kémiai összetétele miatt szükség van a kosz eltávolításához, megsemmisítéséhez és elszállításához. A legtöbb kereskedelemben kapható mosogatószer megfelel a célra.

Figyelem!

Mosószer megfelelő használata.

Csak mosogatógépekbe való mosószereket használjon! A mosószert száraz helyen tárolja! Ne tegyen be az adagolóba mosóport, ha nem készül a készüléket bekapcsolni!

MOSÓSZEREK

3 fajta mosószer létezik:

1) Foszfátokkal és klórral

2) Foszfátokkal, klór nélkül
3) Foszfátok és klór nélkül

Az általános mosószerek foszfát nélküliek. Ezért a foszfátok nem működnek, mint vízlágyító. Javasoljuk a só használatát akkor is, ha a víz keménysége csak 6°dH! Kemény víz esetén, ha foszfát nélküli mosószereket használ gyakran maradnak az edényeken fehér foltok. Ebben az esetben tegyen hozzá több mosószert a legjobb eredmény elérése érdekében. Klór nélküli mosószerek használata esetén csak ritkán maradnak fehér foltok. Az erős és színes foltokat nehéz eltávolítani. Ebben az esetben olyan programot használjon, amely magasabb hőmérséklettel rendelkezik!

KONCENTRÁLT MOSOGATÓSZER

Kémiai összetételük alapján a mosogatószereket két csoportba oszthatjuk:
- hagyományos, lúgos mosogatószerek maró összetevőkkel
- alacsony lúgosságú koncentrált mosogatószerek természetes enzimekkel

MOSOGATÓSZER TABLETTÁK

A különböző márkájú mosogatószer tabletták különböző sebességgel oldódnak fel. Ezért néhány tabletta nem tud feloldódni és kifejteni teljes hatását a rövid programok során. Alkalmazzon hosszú programokat, ha tablettákat használ, hogy biztosítsa a teljes feloldódást.

MOSOGATÓSZER ADAGOLÓ

Az adagolót minden használat előtt fel kell tölteni a mosási ciklus táblázatának megfelelően. A készülék a hagyományos mosogatógépekhez képest kevesebb mosogatószert és öblítő szert használ. Általában, normál mennyiségű töltöttség esetén egy evőkanál mosogatószer elég egy mosogatáshoz. A szennyezettebb edények több mosogatószert igényelnek. Mindig közvetlenül a használat előtt adjon hozzá mosogatószert, különben nedves lehet és nem oldódik fel rendesen.

MOSOGATÓSZER MENNYISÉGE

• Ha a fedél le van csukva: nyomja meg a kioldó gombot. A fedél kinyílik.
• Mindig közvetlenül a mosogatás előtt adjon hozzá mosogatószert.
  • Csak márkás mosogatószert használjon.

⚠ FIGYELMEZTETÉS

A mosogatószer maró hatású. Tartsa távol a gyermekektöl.

MOSOGATÓSZER BETÖLTÉSE

Töltse fel a tartályt mosogatószerrel. A jelölés mutatja az adagolási szinteket:

A Ide töltse a fő mosogatáshoz a mosogatószert, a MIN jelölés kb. 20 g mosogatószert jelöl.
B Ide töltse az elő-mosogatáshoz használt mosogatószert, kb. 5 g. (a mosogatószert közvetlen a nyitott ajtó alsó részére helyezze).

Vegye figyelembe a mosogatószer csomagolásán található adagolási tanácsokat. Zárja le a fedelet és nyomja, míg a helyére záródik.

Ha az edények erősen szennyezettek, töltsön mosogatószert az elő-mosogatás rekeszbe.

Ez a mosogatószer az elő-mosogatás során fejti ki hatását.

MEGJEGYZÉS

• Az utolsó oldalon talál információt a programok során használt mosogatószer mennyiségéről.
• Vegye figyelembe, hogy a szennyezettség mértékétől és a víz keménységétől függően az értékek eltérhetnek.
• Tanulmányozza a mosogatószer csomagolásán a gyártó ajánlásait.

V. EDÉNY TÁLCA MEGTÖLTÉSE

JAVASLAT

• Javasoljuk mosogatógépben mosható edények vásárlását!
• Használjon lágyabb, „edényekhez finom” mosószert!
• Ha szükséges, forduljon a mosószer gyártójához további információkért!
• Ha lehetséges, válasszon alacsonyabb hőmérsékletű programot!
• A károsodás elkerülése érdekében ne vegye ki az edényeket azonnal a ciklus befejezése után!

MOSOGATÓGÉPBEN VALÓ MOSÁSHOZ, KÖVETKEZŐ EVŐESZKÖZ ÉS EDÉNYEK:

Az alábbi tárgyak nem tisztíthatóak mosogatógépben:

• Fa, porcelán vagy kagyló nyelű evőeszközök
- Nem hőálló műanyag tárgyak
- Nem hőálló ragasztással készült evőeszközök
• Parafa evőeszközök vagy tálak
- Ón vagy réz eszközök
- Ólomkristály üvegek
• Nem rozsdamentes acél tárgyak
- Fa alátétek
- Szintetikus rostokból készült tárgyak

Nem javasolt tárgyak

• néhány üveg típus nagyszámú mosás után homályos lehet
• az ezüst és alumínium alkatrészek hajlamosak az elszíneződésre a mosás során
• a glazúr festék elhalványulhat a gyakori gépi mosogatástól

EDÉNY TÁLCA MEGTÖLTÉSE ELŐTTI ÉS UTÁNI TEENDŐK

Kaparja le a nagyobb mennyiségű ételmaradékot. Nem szükséges az edényeket folyó víz alatt elöblíteni. Az alábbi módon helyezzen tárgyakat a mosogatógépbe:

1) Csészék, poharak, kannák és edények fejjel lefelé
2) A peremmel vagy bemélyedéssel ellátott tárgyak döntve kerüljenek be, hogy a víz kifolyhasson
3) Stabilan rögzítve, nem borulhatnak fel
4) Nem akadályozhatják a mosogatási folyamat alatt a fúvókák forgását

MEGJEGYZÉS

Nagyon kicsi tárgyakat ne mosogasson a készülékben, mert kieshetnek a rekeszekböl.

• A peremes edényeket fejjel lefelé helyezze be, hogy a víz ne tudjon összegyülni bennük.
• A poharak sérülésének elkerülése érdekében, ne érjenek össze.
• A nagyobb edényeket, amelyeket nehezebb elmosni, az alsó kosárba helyezze!
• A felső kosár a törékenyebb és könnyebb edényekre/üvegekre/bögrékre, stb. való.
• Hosszú pengével rendelkező késeket ne helyezzen be függőleges pozícióban, ellenkező esetben veszélyt okozhat!
• Hosszú és/vagy éles evőeszközöket, mint pl. késeket, helyezzen a felső kosárba, függőleges pozícióban!
• Ne terhelje túl a mosogatógépet! Ez fontos a megfelelő mosási eredmények és az optimális energiafogyasztás érdekében!

EDÉNYEK ELTÁVOLÍTÁSA

Annak érdekében, hogy a maradék víz ne csöpögjön az alsó kosárra, először az alsó kosarat javasoljuk kiüríteni!

AZ EDÉNYEK ÁLTALÁNOS ELHELYEZÉSE

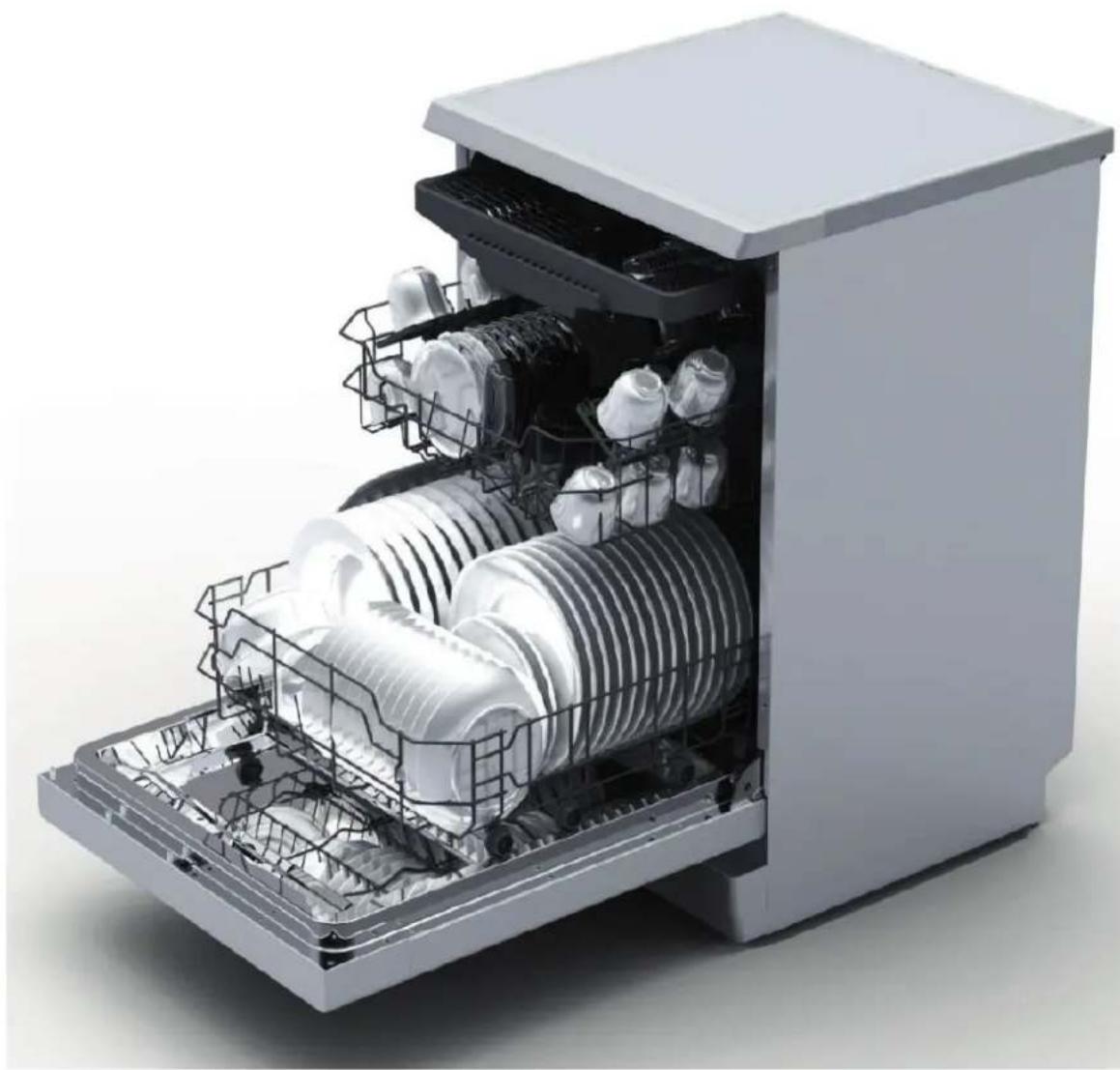

Felső kosár töltése

A felső kosár a finomabb és könnyebb edényekre/üvegekre/bögrékre, stb. való. Helyezze az edényeket be úgy, hogy a víznyomás alatt ne mozogjanak!

Alsó kosár töltése

Az alsó kosarat a nagyobb edények mosására tervezték, olyanokra amelyeket nehezebb mosogatni, mint pl. edények, serpenyők, tálak, stb., ahogy az ábrán látható. A nagyobb edényeket és fedőket a kosár oldalaira helyezze, hogy ne zavarják a felső zuhanykar mozgását!

Kérjük, vegye figyelembe:

• Az edényeket mindig lefordítva helyezze be!
• Az öblös edényeket helyezze be úgy, hogy a maradék víz problémamentesen kifollyon!

Az alsó kosár dönthető rekeszekkel rendelkezik, ami lehetővé teszi a nagyobb edények, vagy nagyobb mennyiségű edény behelyezését!

Felső kosár rendezése

Ha szükséges, a felső kosár magasságát szükség szerint be lehet állítani annak érdekében, hogy több hely legyen a felső, vagy alsó kosárban! Ezt úgy teheti meg, hogy az oldalsó sínekbe különböző magasságú kerekeket helyez be! A hosszúkás edényeket, salátatálakat, stb. helyezze a kosárba úgy, hogy a zuhanykarok mozgását ne zavarják! Ha nem használja a kiegészítő kosarat, vegye azt ki, vagy csukja össze!

Bögrékre való polc összecsukása

Ha több helyre van szüksége, az alábbi ábra szerint csukja össze a polcot!

Az evőeszközöket úgy helyezze be, hogy azok ne érintsék egymást! Ellenőrizze a megfelelő elhelyezést a minőségi mosogatás érdekében!

FIGYELMEZTETÉS

• Figyeljen arra, hogy semmilyen darab ne lógjon a kosáron túl!
• Éles evőeszközöket pengével lefelé helyezzen be!

( ) jelentése: öblítő szert kell önteni az öblítő szer adagolóba.

Program Ciklus információi Ciklus leírása			Mosogatószer előmosás / fő mosás	Idő (perc)	Energia (kWh)	Víz (l)	Öblítő
Auto	Automatikus program az enyhén, átlagosan, vagy akár erősen koszos edényekre, száraz ételmaradékok nélkül, vagy akár azokkal.	Előmosás (45°C) Auto-mosás (45-55°C) Öblítés Öblítés (65°C) Szárítás	5/30 g (vagy 3 az 1 ben)	150 0,9	- 1,3 11	- 15
Program Ciklus információi Ciklus leírása			Mosogatószer előmosás / fő mosás	Idő (perc)	Energia (kWh)	Víz (l) Öblítő
Intenzív	Erősen koszos porcelán és átlagosan koszos edények, mint pl. lábosok, serpenyők, stb., akár száraz ételmaradékok.	Előmosás (50°C)Mosás (60°C)ÖblítésÖblítésÖblítés (70°C)Szárítás	5/30 g(vagy 3 az 1 ben)	175 1,6	17,5		★
Normál	Átlagosan koszos edények, mint pl. lábosok, tányérok, poharak és enyhén koszos serpenyők.	Előmosás (45°C)Mosás (55°C)ÖblítésÖblítés (65°C)Szárítás	5/30 g(vagy 3 az 1 ben)	185 1,3	13,5		★
EKO(*EN 50242)	Alap program, amely átlagosan koszos edényekre ideális. Az energia és vízfogyasztást tekintve a legeffektívebb program.	ElőmosásMosás (45°C)Öblítés (65°C)Szárítás	5/30 g(vagy 3 az 1 ben)	195 0,93	10		★
Üveg	Enyhén koszos edények, mint pl. poharak, vagy finom porcelán.	ElőmosásMosás (40°C)ÖblítésÖblítés (60°C)Szárítás	5/30 g(vagy 3 az 1 ben)	130 0,9	13		★
90 perc	Átlagosan koszos edények, amelyeket gyorsabban kell mosni	Mosás (65°C)ÖblítésÖblítés (65°C)Szárítás	35 g 90 1,35	12,5			★
Gyors	Rövidebb mosás enyhén koszos edényekre, amelyeket nem szükséges szárítani.	Mosás (45°C)Öblítés (50°C)Öblítés (55°C)	25 g 30 0,75	11
Öblítés	Edények öblítése, amelyeket később szeretne elmosni	Előmosás 15 0,02 4

MEGJEGYZÉS

*EN 50242: Ez a teszt program. Az EN 50242-es megfelelőségi információ az alábbi:

• Kapacitás: 14 beállítás
• Öblítő szer beállítás: 6
  • A energiafogyasztása kikapcsolt állapotban 0,45 W
• Az energiafogyasztás készenléti módban 0,49 W

Bekapcsolt állapot: A tápellátás automatikusan kikapcsol 30 perccel a program befejezése után.

KÉSZÜLÉK BEKAPCSOLÁSA

Program indítása

• Húzza ki a kosarat, tegye be az edényeket és tolja vissza

• Öntse bele a mosogatószert (nézze meg a korábbi fejezeteket a sóról, mosogatószerről és öblítő szerről)

• Dugja be a készüléket az elektromos hálózatba. Az áramellátás adatai: 220 – 240 V AC / 50 Hz, az aljzat specifikációja: 10 A 250 VAC. Győződjön meg arról, hogy a vízellátás teljes nyomásra van kapcsolva.

• Csukja be az ajtót, nyomja meg az ON/OFF (Bekapcsolás/Kikapcsolás) gombot, ekkor a visszajelző lámpa kigyullad.
• A program gombbal válassza ki a programot a következő sorrendben:

EKO->Üveg->90 perc->Gyors->Öblítés->Auto->Intenzív->Normál

A program kiválasztása után a hozzátartozó indikátor felvilágít. Utána nyomja meg a Start/Pause gombot és a mosogatógép elindul!

PROGRAM MÓDOSÍTÁSA

Bevezetés:

1) Csak addig módosíthat egy programot, amíg a készülék még csak egy rövid ideje futtatja azt. Ellenkező esetben előfordulhat, hogy a mosogatószer kiadagolása és a víz kiürítése már megtörtént. Ebben az esetben az adagolót fel kell tölteni (nézze meg az erről szóló fejezetet).
2) Nyomja meg a Start/Pause gombot, majd a kiválasztott program gombját tartsa lenyomva 3 másodpercnél hosszabb ideig (nézze meg a Program indítása fejezetet).

MEGJEGYZÉS

Ha mosás közben kinyitja az ajtót, a mosogatógép megáll. A kijelzőn lévő LED „Babbahagyja a villogást és a hangjelzés percenként elhangzik, amíg be nem csukja az ajtót. Az ajtó becsukása után a beállított program folytatódik.

Ha a készülék memória funkcióval rendelkezik, áramszünet után automatikusan folytatódni fog a kiválasztott programmal.

ELFELEJTETT BETENNI EGY EDÉNYT?

A mosogatószer adagoló kinyílása előtt lehetősége van a kimaradt edényt betenni a készülékbe.

1) Nyomja meg a Start/Pause gombot
2) Kissé nyissa ki az ajtót, hogy a mosás leálljon
3) A fúvókák leállását követően teljesen kinyithatja az ajtót
4) Tegye be a kimaradt edényeket
5) Zárja be az ajtót 6) Nyomja meg a Start/Pause gombot. 10 másodperc elteltével a mosogatógép folytatja a programot.

MOSÁSI CIKLUS VÉGÉN

A működési ciklus befejezése után hangjelzés hangzik el 8 másodpercig és utána a program kikapcsol. Kapcsolja ki a készüléket az ON/OFF gombbal, zárja el a vízcsapot és nyissa ki az ajtót! Az edények kipakolása előtt várjon néhány percig (kb. 15), amíg az edények ki nem hülnek, mert azok forróak és könnyebben eltörhetnek! Hagyja az edényeket megszáradni!

• Mosogatógép kikapcsolása

Ha a program lámpa világít, de nem villog, csak ebben az esetben ért véget a program.

1) Kapcsolja ki a készüléket az ON/OFF gombbal.
2) Zárja el a vízcsapot!

- Az ajtót óvatosan nyissa ki. Forró gőz távozhat a készülékből.

A forró edények ütődésre érzékenyek. Hagyja 15 percig hűlni öket, mielőtt kiveszi a készülékből. Nyissa ki a készülék ajtaját, hagyja szellőzni és várjon pár percet a kivétellel.

• Mosogatógép kipakolása

Teljesen normális, hogy a készülék belül nedves.

Annak érdekében, hogy a maradék víz ne csöpögjön az alsó kosárra, először az alsó kosarat javasoljuk kiüríteni!

FIGYELMEZTETÉS

Mosás közben veszélyes az ajtót kinyitni, mert a forró víz sérüléseket okozhat!

VII. TISZTÍTÁS ÉS KARBANTARTÁS

SZÜRÖRENDSZER

Szürők megakadályozzák a nagyobb ételmaradékok és egyéb szennyeződések bejutását a pumpába. Ez esetenként eldugíthatja a szürőket.

A szűrő rendszer egy durva, egy sík (Fő) és egy mikro (Finom) szűrőből áll.

JAz ételt és egyéb szennyeződéseket, melyek ebben a szűrőben ragadtak, egy speciális fúvóka porlasztja, mely az alsó befúvón található.

2) Durva szürő

Nagyobb tárgyak (pl. csont vagy üvegdarabok) amelyek eldugíthatnák a szennyvíz kivezetést kiszárésére. Ezek eltávolításához finoman nyomja meg a tetején lévő kapcsokat és emelje ki.

3) Finom szürő

Ez a szürő akadályozza meg, hogy az étel és kosz darabkák a mosogatási folyamat során ismét az edényekre kerüljenek.

SZÜRÖK SZETTJE

A szűrő hatékonyan távolítja el az élelmiszer maradékait a vízből, így segít a víz újra hasznosításában mosási ciklus közben. A legjobb eredmény érdekében rendszeresen tisztítsa a szűrő egységet! Javasoljuk, hogy minden mosási ciklus után távolítsa el a nagyobb darabokat róla folyóvíz segítségével! Ha szeretné a szűrő egységet kivenni, húzza fel a tartály tartóját!

FIGYELMEZTETÉS

• Soha ne használja a mosogatógépet a szűrők nélkül!
• A nem megfelelő szűrőcsere a hatékonyság csökkenését, vagy az edények károsodását okozhatja!

1

Lépés 1: Fordítsa a szűrőt az óramutatóval ellenkező irányba!

2

Lépés 2: Húzza ki a szűrőt felfelé!

MEGJEGYZÉS

A felső lépések végrehajtásával lehet a szűrő rendszert szétszedni. Fordított sorrendben helyezze a szűrő rendszert vissza!

Jegyzetek:

• Minden használat után nézze át a szűrőket, hogy van-e bennük lerakódás.
• A durva szűrő lecsavarásával eltávolíthatja a szűrő rendszert. Szedjen ki minden ételmaradékot és öblítse el folyó víz alatt.

MEGJEGYZÉS

Az egész szűrő rendszert hetente egyszer javasoljuk tisztítani!

SZÜRÖK TISZTÍTÁS

A durva és a finom szűrő tisztításához használjon tisztító kefét. Ezután rakja össze a szűrő egységet az ábrának megfelelően és helyezze vissza a készülékben található tartójába és nyomja le

FIGYELMEZTETÉS! Soha ne használja a készüléket, ha a szűrő egység nincs a helyén. Tisztítás közben ne üsse meg a szűrőket, mert eldeformálódhatnak és a mosogatógép teljesítménye romolhat.

KARBANTARTÁS

A panel tisztításához használjon enyhén nedves ruhát! Tisztítás után ellenőrizze, hogy a panel teljesen megszáradt-e! A külső részekre használjon megfelelő tisztítószert! Soha ne használjon éles tárgyakat, drótkefét, vagy karcoló tisztítószereket!

AJTÓK TISZTÍTÁSA

A tisztításhoz csak puha, nedves, meleg rongyot használjon. Ne használjon spray formátumú tisztítószert, mert a folyadék a zárba és az elektromos alkatrészekbe szivároghat.

FIGYELMEZTETÉS

Ne használjon spray alapú tisztítószert az ajtókon, mert károsíthatja a zárat és az elektromos alkatrészeket. Nem megengedett oldószer és néhány papír törlő használata, mert fenn áll a veszélye, hogy megkarcolják vagy nyomot hagynak a rozsdamentes acél felületeken.

FAGYÁS ELLENI VÉDELEM

Ha a tél folyamán a készüléket hűtés nélküli területen tárolja, kérjen meg egy szakembert, hogy:

1) Vegye le a készüléket az elektromos hálózatról
2) Zárja el a vízellátást és szüntesse meg a csatlakozást
3) Csapolja le a vizet a csőből és a beengedő szelepből (használjon egy tálat a víz felfogásához)
4) Csatlakoztassa ismét a vízellátást
5) Egy szivaccsal itassa fel a kifolyt vizet

MEGJEGYZÉS

Ha a mosogatógép nem működik fagyás miatt, forduljon szakemberhez!

FÚVÓKÁK TISZTÍTÁSA

• A zuhanykarokat rendszeresen kell tisztítani, mert a kémiai szerek miatt a fúvókák és karok forgói eldugulhatnak!
• Ha a felső zuhanykart elszeretné távolítani, csavarja ki az anyát, fordítsa el a kart az óramutatóval megegyező irányba és vegye azt ki!
  -Ha az alsó zuhanykart szeretné eltávolítani, húzza azt felfelé!
• Mosogassa el a zuhanykarokat meleg vízben, használjon tisztítószert és puha kefét! Alapos öblítés után helyezze a karokat vissza!

• Minden mosás után Minden mosogatás után zárja el a vízcsapot és hagyja az ajtót enyhén nyitva, hogy a szagok és a nedvesség távozhasson.
• Húzza ki a dugót Tisztítás és karbantartás előtt mindig húzza ki a készüléket az elektromos hálózatból. Ne kockáztasson!

• Oldószer és súroló szer nélkül A külső burkolat és a gumi alkatrészek tisztításához ne használjon oldószert vagy súroló szert. Ehelyett használjon puha, nedves rongyot és szappanos vizet.
  A belső részen használjon vízzel és kevés fehér ecettel megnedvesített puha rongyot a pöttyök és rozsdafoltok eltávolításához, vagy kifejezetten mosogatógépek tisztításához gyártott szereket.

• Elutazás előtt Elutazás előtt ajánlott egy mosási ciklust lefuttatni edények és evőeszközök nélkül, majd kihúzni a készüléket a hálózatból, elzárni a vizet és enyhén nyitva hagyni a készülék ajtaját. Ez segít megőrizni a tömítéseket és megakadályozza a szagok képződését.

• Készülék mozgatása Ha a készüléket mindenképp mozgatni kell, próbálja függőleges helyzetben tartani. Ha nagyon szükséges, akkor a hátoldalára fektethető.
• Tömítések A szagok képződésének egyik oka a tömítésekben ragadt ételmaradék. Rendszeresen tisztítsa meg, puha nedves ronggyal.

VIII. BEÜZEMELÉSI TANÁCSOK

KÉSZÜLÉK ELHELYEZÉSE

Helyezze a készüléket a kívánt helyre. A készülék hátoldala nézzen a fal felé, az oldal pedig a párhuzamos bútorok vagy fal felé. A készülék bejövő és kimenő víz vezetéke a bal és jobb oldalra egyaránt elhelyezhető.

KÉSZÜLÉK EGYENESÍTÉSE

Miután a mosogatógépet elhelyezte, beállíthatja a megfelelő pozíciót a lábak forgatásával! A dőlési szög soha ne lépje túl a 2°-ot! A cső csúcsa 1000 mm-nél alacsonyabb pozícióban kell, hogy legyen!

CSATLAKOZTATÁS AZ ELEKTROMOS HÁLÓZATHOZ

FIGYELMEZTETÉS

A személyes biztonság érdekében:

• NE HASZNÁLJON HOSSZABBÍTÓT VAGY ADAPTERT A KÉSZÜLÉKHEZ.
• SOHA SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NE VÁGJA LE A FÖLDELÉST A KÁBELRÓL.

ELEKTROMOS KÖVETELMÉNYEK

Ellenőrizze a besorolási címkén a készülék feszültség igényét és megfelelő áramforráshoz csatlakoztassa, mely 10 amperes biztosítékkal van ellátva. Késleltető vagy áramkör bontó biztosíték használata javasolt, biztosítson külön áramkört a készüléknek.

ELEKTROMOS CSATLAKOZTATÁS

Miután meggyőződött róla hogy a feszültségi és frekvencia adatok megfelelnek a besorolási címkén található értékeknek dugja a kábel végén található dugót egy megfelelően földelt konnektorba. Ha a konnektor nem illeszthető össze a dugóval, cserélje ki a konnektort, ne használjon adaptert, mert túlmelegedést és égési sérülést okozhat.

MEGJEGYZÉS

Gondoskodjon megfelelő földelésröl.

FÖLDELÉSI UTASÍTÁSOK

A készüléket földelni kell. Meghibásodás esetén a földelés csökkenti az áramütés veszélyét, mert a legkisebb ellenállás irányába utat biztosít. A készülék olyan kábellel van ellátva, mely alkalmas a földelésre. A dugót olyan konnektorba kell dugni, mely földelve van és megfelel minden helyi előírásnak.

⚠ FIGYELMEZTETÉS

A nem megfelelő földelés csatlakoztatása áramütést okozhat. Ellenőriztesse szakemberrel, ha kétségei vannak. Ne módosítsa a dugót ha nem illik a konnektorhoz, cseréltesse ki a konnektort szakemberrel.

CSATLAKOZTATÁS A VÍZHÁLÓZATHOZ

Hideg víz csatlakoztatás

Csatlakoztassa a hideg víz csövét egy 34 collos csaphoz és győződjön meg arról, hogy szorosan csatlakozik. Ha a csövek újak vagy a víz hosszabb ideig nem volt használva, folyassa ki, hogy meggyőződjön a lerakódás és szennyeződés mentességről. Ha ezt nem teszi meg, fennáll a cső eltömödésének és a berendezés károsodásának esélye.

SZENNYVÍZ VEZETÉK CSATLAKOZTATÁSA

Szennyvíz vezetéket legalább 40 mm-es lefolyóba csatlakoztassa, vagy folyassa a vizet a mosogatóba. Ügyeljen, hogy ne csavarodjon meg a cső. Használja a speciális műanyag csatlakoztatót, melyet mellékeltek a készülékhez. A cső szabad vége maximum 600 mm magasan lehet és nem merülhet vízbe.

FIGYELMEZETÉS

A KIMENETI CSÖVET AZ „A“, VAGY „B“ ÁBRA SZERINT AKASSZA FEL!

SZENNYVÍZ KIFOLYATÁSA

Ha a mosogató 1000 mm-nél magasabban van, nem lehetséges közvetlenül oda folyatni a vizet. Használjon tálat vagy megfelelő edényt a víz kifolyatására, melyet a mosogatónál alacsonyabban helyez el.

KIMENÓ VÍZ

Csatlakoztass a szennyvíz csövet. A szivárgás elkerülése érdekében a csőnek tökéletesen kell illeszkednie. Ellenőrizze, hogy a cső nincs megtörve vagy megcsavarodva.

HOSSZABBÍTÓ CSŐ

Ha szüksége van a szennyvízcső meghosszabbítására, ügyeljen, hogy hasonló csövet használjon. Nem lehet hosszabb 4 méternél, ellenkező esetben a készülék tisztítási hatékonysága csökkenhet.

CSATLAKOZTATÁS A SZIFONHOZ

A csatlakozó maximum 60 cm-es magasságban lehet. A csövet megfelelő csatlakozóval rögzíteni kell.

MOSOGATÓGÉP BEÜZEMELÉSE

Indítás előtt az alábbiakat kell ellenőrizni:

1) A készülék stabilan áll és vízszintben van.
2) Bejövő víz szelepe nyitva van
3) Csatlakozásoknál nincs szivárgás
4) Vezetékek és csövek szorosan csatlakoznak
5) Áramellátás megfelelő
6) Bejövő és kimenő csövek nincsenek megcsavarodva

7) Minden csomagoló anyag és nyomtatott anyag ki lett véve a készülékből.

FIGYELEM

Pbeüzemelés után helyezze be ezt a kézikönyvet a tartóba. A kézikönyv tartalma nagyon hasznos a termék használóinak.

IX. HIBAKERESÉSI TIPPEK (SZAKSZERVIZ FELHÍVÁSA ELÖTT)

Nézze át a táblázatot a következő oldalakon, mert lehet, hogy elkerülheti a szerviz felhívását.

Technikai problémák	Probléma Lehetséges ok Teendő
	Nem működik a készülék	Biztosíték kiégett vagy az áramkör megszakadt	Cserélje ki a biztosítékot vagy kapcsolja vissza az áramkört. Távolítsa el a közös áramkörön lévő készülékeket.
		Nem kapcsolódott be a tápegység	Ellenőrizze, hogy a készülék be van kapcsolva és az ajtaja be van csukva. Ellenőrizze, hogy a dugó megfelelően csatlakozik-e a konnektorhoz.
		Víznyomás alacsony	Ellenőrizze, hogy a vízcsapot megnyitotta és a csatlakozás megfelelő.
		Mosogatógép ajtója nincs becsukva rendesen.	Ellenőrizze az ajtó megfelelő becsukását!
	Mosogatógépből nem jön ki a víz	Kivezető cső el van hajlítva. Ellenő	izze a kivezető csövet!
		Eldugult a szűrő.	Ellenőrizze a szűrőt (lássa „Szűrő tisztítása“ fejezetet)!
		Eldugult a mosogató.	Ellenőrizze a mosogatót és a kivezető csövet! Ha a mosogatóból nem folyik ki a víz, forduljon vízszerelőhöz!
Általános problémák	Mosószer a készülékben	Nem megfelelő mosogatószer	Csak speciális mosogatószert használjon. Nyissa ki a mosogatógépet és hagyja elpárologni. Töltsön 3 liter vizet a készülékbe, indítsa el az öblítés programot a víz kiszivattyúzásához. Ismételje meg, ha szükséges.
		Kifolyt öblítő szer A kifolyt öblítő sz	ert mindig törölje fel.
	Foltos a készülék belseje	Színezett mosogatószert használt	Használjon festékmentes mosogatószert.
	Fehér foltok láthatók	Ásványok vannak a kemény vízben.	A mosogatógép belső részét puha szivaccsal és a mosogatógépekre alkalmas tisztítószerrel tisztítsa! Használjon gumikesztyűt! Soha ne használjon más fajta tisztítószert, csak a mosogatógépekbe valót, ellenkező esetben nagy mennyiségű hab jöhet létre!
	Evőeszközön rozsdásodás látható	Az evőeszköz nem rozsdaálló!
		Só betöltése után nem lett elindítva a program! Só került a mosogatási ciklusba!	A só hozzáadása után indítsa el a mosási programot a mosogatógépben lévő porcelán és Turbo funkció nélkül (,ha elérhető)!
		Vízlágyító fedele nincs rögzítve megfelelően!	Ellenőrizze a fedél rögzítését!
Zaj	Probléma Lehetséges ok Teendő
	Kopogó hang a mosogatógépben	A zuhany kar találkozik az edényekkel!	Állítsa meg a programot és helyezze át az edényeket!
	Csörgő hang a mosogatógépben	Porcelán edények érintik egymást.	Állítsa meg a programot és helyezze át az edényeket!
	Kopogó hang a vizvezetékben	Telepítési feltételek, vagy vízvezeték formája által okozott hang.	Ez a tény a mosogatógép funkcióját nem befolyásolja. Ha kérdése van, forduljon szakemberhez!
Technikai problémák	Edények nem tiszták	Az edények behelyezése nem megfelelő.	Lássa a „Kosarak töltése“ fejezetet!
		A program nem elég hatékony.	Válasszon intenzívebb programot! Lássa a „mosási ciklusok táblázatot”!
		Nem megfelelő mosószer mennyiség használata.	Használjon több mosószert, vagy válasszon más mosószert!
		Az edények blokkolják a zuhany karok mozgását.	Helyezze át az edényeket úgy, hogy a karok szabadon mozoghassanak!
		A szűrő szett nem tiszta, vagy nincs behelyezve megfelelően. Ez a tény a karok blokkolását okozhatja!	Tisztítsa meg és/vagy helyezze el megfelelően a szűrő szettet! Tisztítsa meg a zuhany karokat! Lássa a „Zuhany karok tisztítása” fejezetet!
	Homályos üvegek Lágy víz és túl	sok mosogatószer	Használjon kevesebb mosogatószert, ha lágy a víz és válassza ki a legrövidebb programot az átmosáshoz.
	Fekete vagy szürke foltok az edényeken	Alumínium eszközök súrlódtak az edényekhez	Foltok tisztításához használjon enyhe, csiszoló tisztítószert!
	Adagolóban mosószer marad	Az edények blokkolják a mosószer adagolóját.	Helyezze át az edényeket!
Nem jó szárítási eredmény	Edények nem szárazok	Az edények elhelyezése nem megfelelő.	Helyezze be az edényeket az utasítások szerint!
		Az öblítő szintje alacsony.	Állítsa az öblítő használatát magasabb szintre, vagy töltse fel az öblítő adagolóját!
		Túl korán veszi ki az edényeket!	Ne ürítse ki a mosogatógépet azonnal mosás után! Nyissa ki az ajtót és engedje ki a gözt!Csak akkor kezdje kivenni az edényeket, ha azok csak enyhén melegek! Először ürítse ki az alsó kosarat, így elkerülheti a felső kosárból való víz csöpögését az alsó kosárra!
		Nem megfelelő program kiválasztása.	Rövid programnál a hőmérséklet is alacsony, ami a mosási teljesítményt csökkenti. Válasszon hosszabb programot!
		Alacsony minőségű felülettel ren-delkező evőeszközök használata.	Egyes edények mosogatása esetén a víz kifolyása rosszabb. Az ilyen típusú edények, vagy evőeszközök mosogatógépben való mosáshoz nem alkalmasak!

HIBAKÓDOK

Néhány hiba esetén a készülék hibakódot jelenít meg az Ön figyelmeztetésére:

Kód Jelentés	Lehetséges ok
E1 Túl hosszú víz töltési idő		A csap zárva, a víz korlátozva vagy a nyomás túl alacsony.
E4 Túlfolyás.	Mosogatógép egyik része folyík.
E8 Zónák mosási zavara Zónás mosószelep		meghibásodása

FIGYELMEZTETÉS

• Túlcsordulás esetén zárja el a vizet a szerviz felhívása előtt.
• Ha a készülékben víz található, azt távolítsa el mielőtt újra bekapcsolja a mosogatógépet.

X. TECHNIKAI INFORMÁCIÓ

Magasság: 845 mm
Szélesség: 598 mm
Mélység: 610 mm
Víznyomás: 0,04 – 1,0 MPa
Áramellátás: ellenőrizze besorolási címkén
Kapacitás: 14 db teríték

XI. KOSARAK TÖLTÉSE EN 50242 SZERINT

1. Felső kosár

Bögrék

Tányérok

Poharak

Kicsi tálak

Közepes tálak

2. Alsó kosár

Nagy tálak

Desszertes tálak

Lapos tányérok

Mély tányérok

Ovális tányérok

3. Evőeszköz rekesz

1 Leveses kanalak
2 Villák
3 Kések
4 Teás kanalak

5 Desszertes kanalak
6 Tálaló kanalak
7 Tálaló villák
8 Mérőkanalak

EN 50242 kompatibilitás teszt információi

Kapacitás: 14 teríték

Felső kosár pozíció: alacsonyabb pozíció

Program: EKO

Öblítő beállítása: 6

Só beállítása: H3

XII. TECHNIKAI SPECIFIKÁCIÓ

Márka	ETA
Modell	ETA238090000 / ETA238190010
Szabványos teríték	14
Energia osztály 1)	A++
Éves energiafogyasztás 2)	266 kWh
Az energiafogyasztás a hagyományos tisztítási ciklusban	0,93 kWh
Energiafogyasztása kikapcsolt állapotban	0,45 W
Energiafogyasztás készenléti módban	0,49 W
Éves vízfogyasztás 3)	2800 l
Szárítás hatékonysági osztály 4)	A
Szabványos tisztítási ciklus 5)	ECO
Normál működési idő	195 min
Zajszint	44 dB(A) re 1 pW
Besorolás SZABADON ÁLLÓ
Beépíthető IGEN
Magasság	84,5 cm
Szélesség	59,8 cm
Mélység (csatlakozókkal együtt)	61 cm
Fogyasztás	1930 W
Névleges feszültség / frekvencia	230 V ~ / 50 Hz
Víz nyomás (folyamatos nyomás)	0.4 - 10 bar = 0.04 - 1 Mpa

MEGJEGYZÉS:

1) Az A+++ (legnagyobb hatékonyság) D (legalacsonyabb hatékonyság).
2) Energiafogyasztás 174 kWh évente 280 cikluson alapuló szabványos tisztítással hideg vízzel, és alacsony fogyasztású üzemmóddal. A tényleges energiafogyasztás attól függ, hogy a készüléket hogy és hányszor használták.
3) Az 1820 liter vízfogyasztás, 280 szabvány tisztítási ciklus alatt. A tényleges vízfogyasztás attól függ, hogy a készüléket hányszor használták.
4) Az A-tól (legnagyobb hatékonyság) G-ig (legalacsonyabb hatékonyság).
5) Ez a program alkalmas az átlagosan szennyezett edények tisztítására, és általában ez a leghatékonyabb program a tisztítás szempontjából. Ez a program a legideálisabb az energia- és vízfogyasztás terén. A készülék megfelel az európai normáknak és az irányelveknek a jelenlegi verzióban a szállításkor:

Ha fenti mért értékeket a szabványoknak megfelelően meghatározott üzemmód szerint és gyári körülmények között mértük. Az eredmények eltérőek lehetnek az erős szennyezettség a szennyezettség mennyisége a víz keménység, mosószer mennyisége, miatt stb. A kézikönyv igazodik az Európai Unió előírásaihoz és szabályaihoz.

A gyártó fenntartja magának a jogot a műszaki paraméterek előzetes bejelentések nélküli megváltoztatására.

FIGYELEM: TÜZ VAGY ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ VAGY NEDVESSÉG HATÁSÁNAK. HASZNÁLATON KÍVÜL VAGY JAVÍTÁS ELÖTT MINDIG HÚZZA KI A KÉSZÜLÉKET AZ ELEKTROMOS HÁLÓZATBÓL. A KÉSZÜLÉK NEM TARTALMAZ A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. MINDIG FORDULJON SZAKSZERVIZHEZ. A KÉSZÜLÉK VESZÉLYES FESZÜLTSÉG ALATT VAN.

Környezetvédelmi információk

Megtettünk lehető legjobbat a csomagolóanyagok mennyiségének csökkentése érdekében: lehetővé tettük azok egyszerű szétválasztását 3 anyagra: kartonpapír, papírzúzalék és olvasztott polipropilén. A készülék olyan anyagokat tartalmaz, amelyek szétszerelés után speciális üzemekben újrahasznosíthatók. Kérjük, tartsa be a csomagolóanyagok, kimerült elemek és régi berendezések kezelésére vonatkozó helyi előírásokat.

Használt elektromos berendezések, elemek és akkumulátorok megsemmisítése

A terméken, a termék tartozékain vagy a termék csomagolóanyagán feltüntetett jel azt jelenti, hogy az elektromos és elektronikus készüléket a háztartási hulladékok közé kidobni tilos. A termék élettartama végén a terméket (elemet és akkumulátort, ha ilyen van a készülékben) adja le olyan gyűjtőhelyen, ahol gondoskodnak a hulladékok újrafelhasználásáról. Az Európai Unió országaiban kijelölt gyűjtőhelyeken lehet leadni az elhasználódott elektromos és elektronikus készülékeket. Az elektronikus és elektromos háztartási készülékekből keletkező hulladék elkülöní- tett gyűjtése és megfelelő újrahasznosítása fontos szerepet játszik a természeti erőforrások kímélésében és a környezetünk védelmében. A termék szakszerű szétbontásával és az anya-gainak az újrafeldolgozásával Ön is hozzájárul a környezetünk védelméhez.

A fentiek alapján kérjük, hogy az elektromos készülékeket, elemeket/akkumulátorokat ne dobja ki a háztartási hulladékok közé.

Poznámky / Notes / Jegyzetek:

Poznámky / Notes / Jegyzetek:

Poznámky / Notes / Jegyzetek:

eta
