DVX172 - Dvd lejátszó LG - Ingyenes használati útmutató

Terméktípus	DVD lejátszó
Márka	LG
Modell	DVX172
Méretek (Sz x M x Mé)	430 x 35 x 242 mm (17 x 1,4 x 9,5 hüvelyk) láb nélkül
Súly	1,9 kg (4,2 font)
Tápellátás	AC 200-240 V, 50/60 Hz
Teljesítményfelvétel	8 W
Üzemi hőmérséklet	5 °C és 35 °C között (41 °F és 95 °F)
Üzemi páratartalom	5 % és 90 % között
Video kimenet	1 V (p-p), 75 Ω, RCA csatlakozó x 1 / SCART (TV-re)
Komponens video kimenet	Y: 1,0 V (p-p), 75 Ω, RCA csatlakozó x 1; Pb/Pr: 0,7 V (p-p), 75 Ω, RCA csatlakozó x 2
Audio kimenet	2,0 Vrms (1 KHz, 0 dB), 600 Ω, RCA csatlakozó (L, R) x 1 / SCART (TV-re)
Digitális audio kimenet (koaxiális)	0,5 V (p-p), 75 Ω, RCA csatlakozó x 1
Jelrendszer	PAL / NTSC
Lézer	Félvezető lézer, hullámhossz 650 nm
Lejátszható lemezek	DVD, Video CD (VCD/SVCD), Audio CD, DVD±R/RW, CD-R/RW (MP3, WMA, JPEG, DivX)
Frekvenciaátvitel	DVD (PCM 96 kHz): 8 Hz - 44 kHz; CD: 8 Hz - 20 kHz
Jel-zaj viszony	Több mint 100 dB (csak ANALÓG KIMENET csatlakozók)
Harmonikus torzítás	Kevesebb mint 0,008%
Dinamikatartomány	Több mint 95 dB (DVD/CD)
Progresszív letapogatás	Igen (a Komponens video kimeneten keresztül, a beállítási menüben választható)
Szülői felügyelet	Besorolás (1-8) és jelszavas védelem
Tartozékok	Videokábel, audiokábel, távvezérlő, elemek (2 x AAA)
Biztonság	1. osztályú lézertermék; ne nyissa ki; kerülje az eső/nedvesség hatását; használjon dedikált áramkört
Karbantartás	Tisztítsa puha, száraz ruhával; ne használjon oldószert; lencse ellenőrzése 1000 óra használat után
Javítás	Nincsenek felhasználó által javítható alkatrészek; forduljon szakképzett szervizszemélyzethez

Gyakran ismételt kérdések - DVX172 LG

Miért nincs áram?

Győződjön meg, hogy a tápkábel biztonságosan csatlakozik a fali aljzathoz. Ellenőrizze, hogy az aljzat működik. Ha a lejátszó továbbra sem kapcsol be, forduljon a szervizhez.

Miért nincs kép a TV-n?

Ellenőrizze, hogy a TV a megfelelő video bemeneti módra van állítva. Győződjön meg, hogy a videokábel (kompozit, komponens vagy SCART) biztonságosan csatlakozik. Ha progresszív letapogatást használ, győződjön meg, hogy a TV támogatja.

Miért nincs hang?

Ellenőrizze, hogy az audiokábelek megfelelően csatlakoznak, és a csatlakoztatott eszköz (TV, erősítő) a megfelelő bemenetre van állítva. Ha digitális kimenetet használ, győződjön meg, hogy a vevő támogatja az audio formátumot (Dolby Digital, DTS, PCM). Ellenőrizze az AUDIO beállításokat a beállítási menüben.

A távvezérlő nem működik. Mit tegyek?

Irányítsa a távvezérlőt közvetlenül a lejátszó érzékelőjére. Cserélje ki az elemeket új AAA elemekre, ügyelve a megfelelő polaritásra. Távolítson el minden akadályt a távvezérlő és az érzékelő között. Ha továbbra sem működik, állítsa vissza a távvezérlőt az elemek eltávolításával és bármely gomb nyomva tartásával 3 másodpercig.

Lejátszhatok más régióból származó lemezeket?

Ennek a lejátszónak a hátoldalán regionális kód van nyomtatva. Csak az azonos kódú vagy 'ALL' jelzésű DVD-k játszhatók le. Ha más régiót próbál, megjelenik az 'Ellenőrizze a regionális kódot' üzenet.

Hogyan állítsam be a progresszív letapogatást?

Csatlakoztassa a komponens videokábeleket (Y, Pb, Pr) egy kompatibilis TV-hez. Ezután lépjen a Beállítás > KIJELZŐ > Progresszív letapogatás menüpontba, és állítsa 'Be' állásba. Ha elveszíti a képet, nyomja meg és tartsa lenyomva a STOP gombot a távvezérlőn 5 másodpercig a szabványos kimenetre való visszaállításhoz.

Milyen fájlformátumok támogatottak USB-n keresztül?

Ennek a modellnek nincs USB-portja. Csak lemezeket játszik le. Támogatott lemezformátumok: DVD, VCD, Audio CD, valamint CD-R/RW MP3, WMA, JPEG vagy DivX fájlokkal.

Hogyan tisztítsam a lemezt vagy a lejátszót?

Lemezek esetében törölje le a középponttól kifelé egy puha, szöszmentes ruhával. Ne használjon oldószert. A lejátszóhoz használjon puha, száraz ruhát. Ha nagyon piszkos, használjon enyhén nedves ruhát enyhe tisztítószerrel. Ne használjon alkoholt, benzint vagy hígítót.

Miért jelenik meg a 'Nincs lemez' üzenet?

Győződjön meg, hogy a lemez a címkével felfelé van behelyezve. Ellenőrizze, hogy a lemez piszkos vagy karcolt-e. Ellenőrizze, hogy a lemez formátuma kompatibilis (pl. DVD, CD, VCD). Ha írható lemezt használ, győződjön meg, hogy véglegesítve van.

Hogyan állítsam vissza a jelszót, ha elfelejtettem?

Nyomja meg a SETUP gombot, majd adja meg a 6 számjegyű '210499' kódot és nyomja meg az ENTER-t. A jelszó törlődik. Ezután beállíthat egy új jelszót.

HASZNÁLATI ÚTMUTATÓ DVX172 LG

Mielött csatlakoztatná, bekapcsolná és beállítaná a készüléket, kérjük, olvassa el gondosan és alaposan ezt a könyvecskét.

FIGYELMEZTETÉS

ÁRAMÜTÉS VESZÉLYE NE NYISSA FEL

FIGYELMEZTETÉS: AZ ÁRAMÜTÉS VESZÉLYE ELKERÜLÉSE CÉLJÁBÓL NE NYISSA FEL A KÉSZÜLÉKET (VAGY HÁTULJÁT) NEM TARTALMAZ A FELHASZNÁLÓ ÁLLTAL SZERVIZELHETŐ ALKATRÉSZEKET BÍZZA A JAVÍTÁSOKAT SZAKKÉPZETT SZERVÍZRE.

A háromszögben található nyílhegy végződésű villám arra hívja fel a figyelmet, hogy a terméken belül olyan veszélyes elektromos feszültségre lehet találni, amely áramütést és személyes sérülést okozhat.

A háromszögben található felkiáltó jel arra utal, hogy a termék használatával (és javításával) kapcsolatos fontos információk találhatóak a termékhez adott irodalomban.

FIGYELEMI! TÜZ ÉS ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESÖNEK ÉS NEDVESSÉGNEK.

VIGYÁZAT: Ne takarja el a szellőzönyílásokat! A készüléket a gyártó előírásainak megfelelően helyezze el.

A készülék rései és nyilásai a szellőzést, a készülék megbízható működését és túlmelegedés elleni védelmét szolgálják.

Ezeket a nyilásokat ne takarja el úgy, hogy a készüléket ágyra, heverőre, szönyegre vagy más hasonló felületre helyezi. A készüléket csak akkor helyezze el szük, zárt térben, pl. könyvespolcon vagy –allványon, ha a megfelelő szellőzés biztosított, illetve megfelel a gyártó előírásainak.

FIGYELEM! LÁTHATÓ ÉS LÁTHATATLAN LÉZERSUGÁRZÁS KIBOCSÁTÁSA NYITOTT ÁLLAPOTBAN ÉS HATÁSTALANÍTOTT RETESZELŐ ÁRAMKÖRÖK MELLETT.

VIGYÁZAT!

A készülék lézerrel működik.

A rendeltetésszerű használathoz olvassa át ezt a használati útmutatót alaposan, majd őrizze meg: később is szüksége lehet rá. Ha a berendezést karban kell tartani, forduljon valamelyik márkaszervizhez.

A kezelőfelületek, beállítások és egyéb eljárások előírttól eltérő használatával veszélyes sugárzásnak teheti ki magát. A lézersugárnak való közvetlen kitettség megelőzése érdekében ne próbálja felnyitni a készülékházat. Nyitott állapotban a lézersugár látható. SOHA NE NÉZZEN A LÉZERSUGÁRBA!

Vigyázat! A készüléket nem érheti csepegő vagy freccsenő víz. Ne tegyen a tetejére vízzel teli tárgyat, például vázát.

ÓVINTÉZKEDÉS a tápvezetékkel kapcsolatban

A legtöbb készülék esetében ajánlatos, hogy olyan áramkörre legyen rákapcsolva, amely az adott berendezés számára van fenntartva.

Másszóval egy olyan aljzatba kell csatlakoztatni, amelynek áramkörén nincsenek további csatlakozási pontok, illetve mellékáramkörök. A biztonság kedvéért nézze meg használati útmutatónk műszaki adatokat tartalmazó lapját.

A fali dugaszolóaljzatokat ne terhelje túl. A fali aljzat túlterhelése, a meglazult, sérült aljzat vagy hosszabbító zsinór, a sérült vagy törött szigetelés veszélyt jelent. Az ilyen állapot áramütéshez vezethet, tüzet okozhat. Rendszeresen vizsgálja meg készüléke vezetékét, és ha sérülést vagy elhasználódást tapasztal, húzza ki a vezetéket az aljzatból, a készüléket ne használja tovább, és hozzáértő szervizszakemberrel végeztesse el a megfelelő cserealkatrész beépítését.

A tápvezetéket védeni kell a fizikai és mechanikai sérülésektől: nem szabad megcsavarni, megcsomózni, összecsípni, ajtórésbe csukni, járni rajta. Különösen figyelni kell a dugaszra, a fali aljzatra és arra a pontra, ahol a vezeték kilép a készülékből.

A hálózati feszültség kikapcsolásához húzza ki a hálózati kábelt a hálózati csatlakozóból. A készülék lehelyezésekor ügyeljen arra, hogy a hálózati csatlakozó jól hozzáférhető legyen.

Régi eszközök ártalmatlanítása

1. A termékhez csatolt áthúzott, kerekes szeméttároló jel jelöli, hogy a termék a 2002/96/EC EU-direktíva hatálya alá esik.
2. Minden elektromos és elektronikai terméket a lakossági hulladéktól elkülönítve kell begyűjteni, a kormány vagy az önkormányzatok által kijelölt begyűjtő eszközök használatával.
3. Régi eszközeinek megfelelő ártalmatlanítása segíthet megelőzni az esetleges egészségre vagy környezetre ártalmas hatásokat.
4. Ha több információra van szüksége régi eszközeinek ártalmatlanításával kapcsolatban, tanulmányozza a vonatkozó környezetvédelmi szabályokat, vagy lépjen kapcsolatba az üzlettel, ahol a terméket vásárolta.

E készülék megfelel a következő EEC direktívák rádióinterferenciával kapcsolatos követelményeinek: 89/336/EEC, 93/68/EEC és 73/23/EEC.

Tartalomjegyzék

Bevezetés 4-7

A ☉ szimbólum megjelenítése .....4

A kézikönyvben használt szimbólumok .....4

Megjegyzések a lemezekkel kapcsolatban ...4

A lemezek kezelése 4

A lemezek tárolása 4

A lemezek tisztítása 4

A lejátszható lemezek típusai .....5

Régiókód 5

Az elólap 6

A távkapcsoló 7

A távkapcsoló használata .....7

A távkapcsoló elemeinek cseréje .....7

Beszerelés és beállítás .....8-13

A lejátszó beállítása .....8

A DVD lejátszó csatlakoztatása .....8

A kép és a hang csatlakoztatása a TV-hez ..8

Hang csatlakoztatása opcionális berendezéshez....9

Lemez-információk megjelenítése a képernyőn ....10

Kezdeti beállítások 10 Általános működtetés 10

Nyelv 11

• Nyelvi Menü ....11

• Audio CD / Disc Alcím / Menü .....11

Kijelzõ....11

• TV Megjelenés .....11

• Bemutatás Mód .....11

• Dinamikus tartományvezérlés (DRC) ....12

- hanggal bíró .....12

Lezár (szülői ellenőrzés) .....12

• Korlátozási Szintek 12

- jelszó 12

• Területi Kód 13

Egyéb 13

• PBC 13

• Autó játék 13

- B.L.E. (Black Level Expansion = fekete szín szintjének kiterjesztése) ....13

• DivX(R) VOD .....13

Működtetés .....14-19

Általános funkciók .....14

További szolgáltatások .....15

Audio CD vagy MP3/WMA fájl lejátszása ...16

Programozott lejátszás .....16

Programozott sávok ismétlése .....16

Sáv törlése a programlistáról .....16

A teljes Programlista törlése .....16

JPEG-fájl megtekintése .....17

Bemutató (Diavetítés) .....17

Állókép 17

Továbbhaladás másik fájlra .....17

Nagyítás 17

Kép elforgatása 17

DivX-film lejátszása .....18

Más TV-k vezérlése a távkapcsolóval .....19

Karbantartás és javítás .....19

Referencia .....20-21

Nyelvkódok 20

Területi Kód 20

Hibaelhárítás 21

Müszaki adatok 21

Bevezetés

A készülék rendeltetésszerű használata érdekében kérjük, olvassa el és őrizze meg ezt a kézikönyvet.

Ez a kézikönyv a DVD lejátszó használatával és karbantartásával kapcsolatos információkat tartalmaz. Amennyiben a készülék javításra szorulna, keressen fel meghatalmazott szervizt.

A ⊙ szimbólum megjelenítése

“ ∅ ” szimbólum működés közben megjelenhet a TV képernyőn és azt jelzi, hogy a kézikönyvben leírt funkció az adott DVD videolemeznél nem áll rendelkezésre.

A kézikönyvben használt szimbólumok

Megjegyzés:

Különleges megjegyzéseket és működési jellemzőket jelöl.

Tipp:

A feladatokat megkönnyítő tippeket és tanácsokat jelöl.

Az olyan részek, amelyeknek címe mellett az alábbi szimbóluomok egyike látható, csak a szimbólum által jelölt lemezre vonatkoznak.

ALL Minden alább felsorolt lemez

DVD DVD és lezárt DVD±R/RW

VCD VCD Video CD-k

ACD CD Audió CD-k

MP3 MP3 fájlok

WMA WMA fájlok

DivX DivX fájlok

Megjegyzések a lemezekkel kapcsolatban

A lemezek kezelése

Ne érintse meg a lemezek lejátszási oldalát. A lemezeket a széleiknél fogja meg, hogy ne kerüljenek ujjlenyomatok a felületre. Soha ne ragasszon papírt vagy ragasztószalagot a lemezekre.

A lemezek tárolása

Lejátszás után tegye vissza a lemezeket tokjukba. Ne tegye ki a lemezeket közvetlen napsütésnek és hőforrásnak, továbbá soha ne hagyja azokat közvetlen napfénynek kitett parkoló autóban.

A lemezek tisztítása

A lemezen található ujjnyomok és por rossz képminőséget és torz hangot okozhat. Lejátszás előtt tisztítsa meg a lemezeket tiszta ronggyal. A lemezeket középről kifelé haladva törölje le.

Ne használjon erős oldószereket, például alkoholt, benzint, higítót, a kereskedelemben kapható tisztítószert, illetve régi bakelitlemezekhez készített antisztatikus spray-t.

A lejátszható lemezek típusai

	DVD(8 cm / 12 cm lemez)
	Videó CD (VCD/SVCD)(8 cm / 12 cm lemez)
	Audio CD(8 cm / 12 cm lemez)

Ezen felül, a készülék lejátssza a hangfájlokat, DivX, MP3, WMA, és/vagy JPEG fájlokat tartalmazó DVD±R/RW és CD-R/RW lemezeket is.

Megjegyzések:

• A felvevő berendezés, illetve a CD-R/RW (vagy DVD±R/RW) lemez tulajdonságaitól függően egyes CD-R/RW (vagy DVD±R/RW) lemezek nem játszhatóak le a készüléken.
• Ne használjon szabálytalan alakú CD-ket (például szív alakút vagy nyolcszögletűt), mivel ezek meghibásodást okozhatnak.
• A készülék megkövetel a lemezektől és a felvételektől egy bizonyos műszaki színvonalat, hogy optimális lejátszási minőséget tudjon nyújtani. A gyári DVD-k e színvonalnak megfelelően készülnek. Nagyon sok különböző írható lemezformátum létezik (ideértve az MP3 és WMA fájlokat tartalmazó CD-R lemezeket is), és ezeknek meg kell felelniük bizonyos feltételeknek (lásd fent) a kompatibilis lejátszás érdekében.

Felhívjuk vásárlóink figyelmét, hogy MP3 / WMA fájlok internetről történő letöltéséhez engedély szükséges. Cégünknek nem áll módjában ilyen engedélyt adnia. Az engedélyt mindig az adott szerzői jogtulajdonostól kell beszerezni.

Régiókód

A készülék régiókódja a hátlapra van nyomtatva. A készülék csak a hátlapon feltüntetett DVD-k, vagy minden DVD "ALL" (Egész) lejátszására képes.

Megjegyzések a régiókódokkal kapcsolatban

• A legtöbb DVD lemez borítóján jól látható helyen egy földgömb található, benne egy vagy több számmal. Ennek a számnak meg kell egyeznie a DVD lejátszó régikódjával, különben a lemezt nem lehet lejátszani.
• Ha más régiókódú lemezt próbál lejátszani a készüléken, a TV képernyőn az "Ellenörizze a helyi kódot" felirat jelenik meg.

Megjegyzések a szerzői jogokkal kapcsolatban:

A törvény tiltja a szerzői joggal védett anyagok engedély nélküli másolását, sugárzását, bemutatását, kábelen keresztüli sugárzását, nyilvános vetítését, valamint kölcsönzését. A készülékben megtalálható a Macrovision által kifejlesztett másolásvédelmi funkció. Egyes lemezeken másolásvédelmi jelek vannak rögzítve. Az ilyen lemezek képeinek rögzítése és visszajátszása során a kép zavarosan jelenik meg. A készülékben olyan szerzői jogvédő technológia található, amelyet egyes Egyesült Államok-beli szabadalmak és egyéb, a Macrovision Corporation és egyéb jogtulajdonosok szellemi tulajdonát képező jogok védenek. E szerzői jogvédő technológia használatához a Macrovision Corporation engedélye szükséges, és ez csak házi, illetve korlátozott számú nézőt kiszolgáló használatra alkalmas, kivéve, ha a Macrovision Corporation más tartalmú engedélyt ad. Tilos a visszafejtés és visszafordítás.

TÁJÉKOZTATJUK KEDVES VÁSÁRLÓINKAT, HOGY A KÉSZÜLÉKKEL NEM MINDEN HIGH DEFINITION TELEVÍZIÓ KOMPATÍBILIS, ÉS ELŐFORDULHAT, HOGY A MEGJELENŐ KÉPEN HIBÁK LÁTHATÓAK. HA 525 VAGY 625 PROGRESSIVE SCAN KÉPPEL ADÓDNAK PROBLÉMÁI, AJÁNLATOS VISSZAKAPCSOLNI SZOKÁSOS DEFINITION KIMENETRE. HA KÉRDÉSEI VANNAK A KÉSZÜLÉK 525p ÉS 625p TV-KOMPATIBILITÁSÁVAL KAPCSOLTBAN, FORDULJON VEVŐSZOLGÁLATI KÖZPONTUNKHOZ.

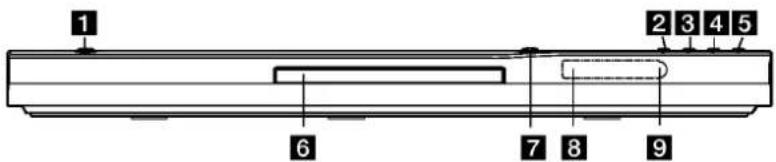

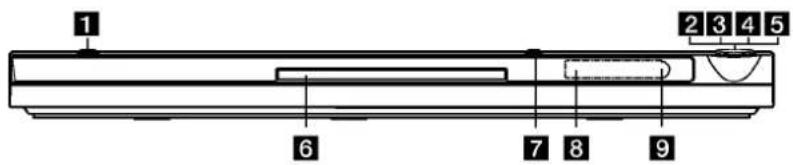

Az elólap

DVX162

DVX172

1 POWER

A készülék bekapcsolása (ON) és kikapcsolása (OFF).

2 ▶ (PLAY)

A lejátszás indítása.

3 ■ (STOP)

A lejátszás leállítása.

4 SKIP (◀◀)

Vissza a jelenlegi fejezet vagy sáv elejére, illetve az előző fejezetre vagy sávra.

5 SKIP (▶▶▶)

Tovább a következő fejezetre vagy sávra.

6 Lemeztálca

Itt lehet lemezt behelyezni.

7 ▲ (OPEN / CLOSE)

A lemeztálca kinyitása és bezárása.

8 Kijelző abla

A készülék pillanatnyi állapotát mutatja.

9 Távkapcsoló érzékelő

Ide kell irányítani a távvezérlöt.

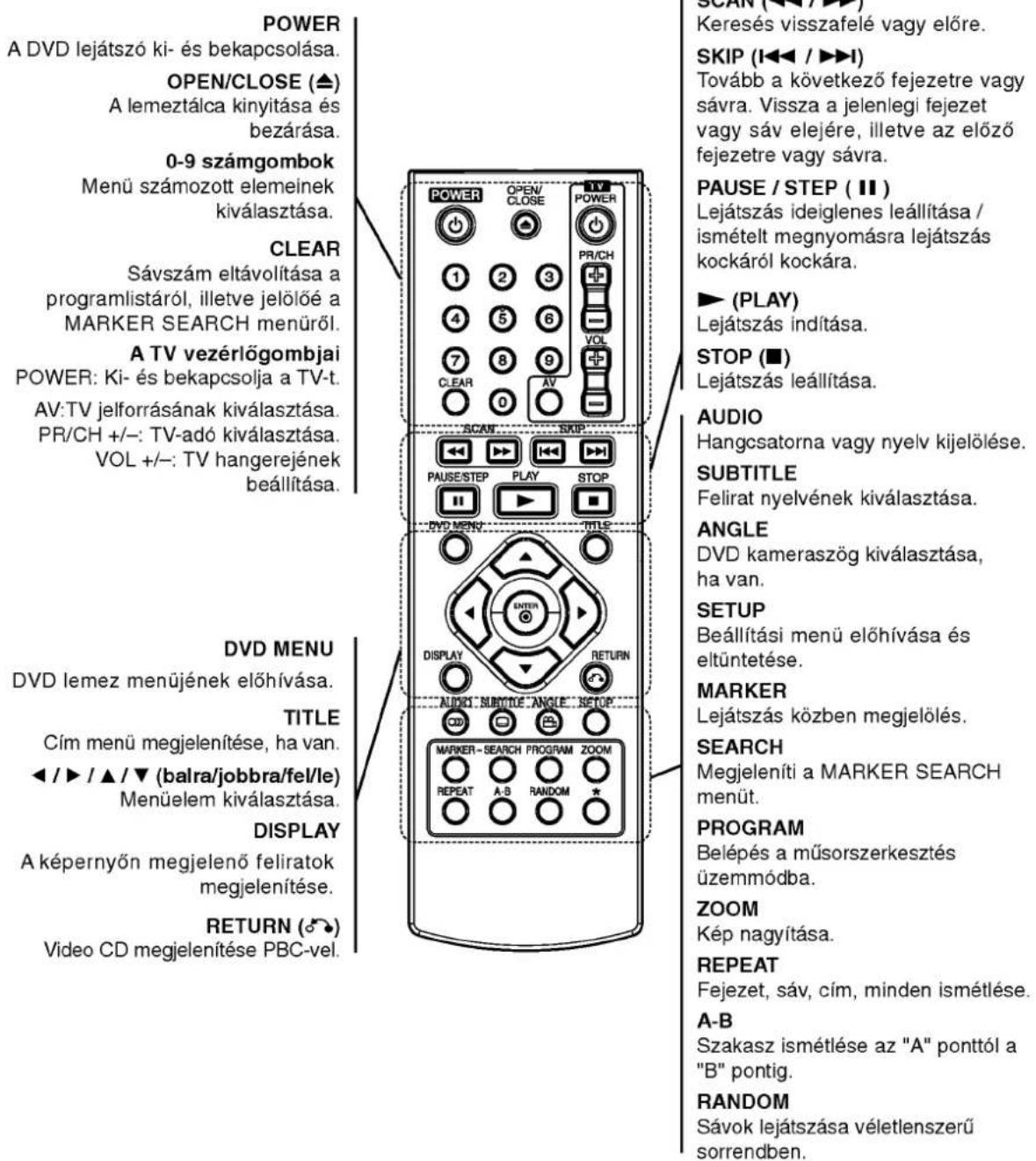

A távkapcsoló

A távkapcsoló használata

Mutasson a távkapcsolóval a távkapcsoló érzékelő irányába és nyomja meg a gombokat.

Figyelem:

Ne használjon vegyesen régi és új elemeket és soha ne használjon vegyesen különböző típusú, például szokásos és tartós elemeket.

A távkapcsoló elemeinek cseréje

Vegye le a távkapcsoló hátoldalán az elemek fedőjét és tegyen be két AAA elemet (AAA méret) a pozitív ⊕ és ≡ negatív pólusokat helyesen fordítva.

Beszerelés és beállítás

A lejátszó beállítása

A lejátszás következtében torzulhat a közelben lévő TV-k, videomagnetofonok és rádiók képe és hangja. Ilyen esetben helyezze távolabb a lejátszót a készülékektől, vagy kapcsolja ki azt a lemez kivétele után.

A DVD lejátszó csatlakoztatása

A TV-töl és egyéb berendezésektől függően a lejátszót számos módon lehet csatlakoztatni. A csatlakoztatással kapcsolatos további információt a TV, sztereó rendszer és egyéb készülékek kézikönyvében találhat.

A TV hátoldala

Figyelem:

A COMPONENT VIDEO OUT/PROGRESSIVE SCAN csatlakozó vagy a SCART csatlakozó RGB jelének használatát a beállító (setup) menü TV Output Select pontjában kell beállítani (ld. 11. oldal).

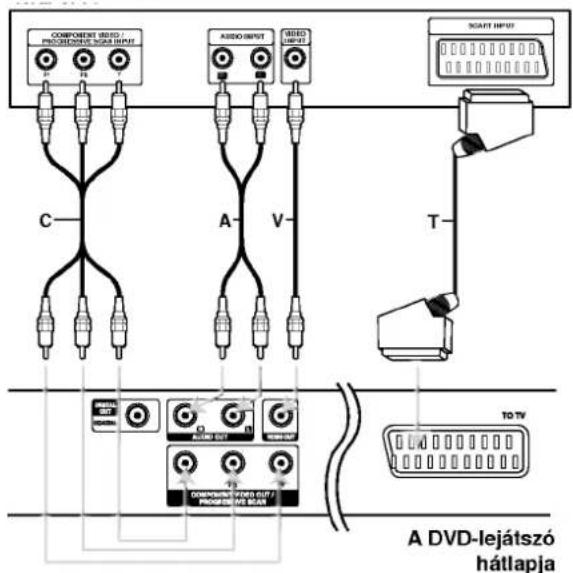

A kép és a hang csatlakoztatása a TV-hez

Gondoskodjon arról, hogy a DVD lejátszó közvetlenül csatlakozék a TV-hez, nem pedig videomagnetofonon keresztül, mert különben a DVD kép a másolásvédelmi rendszer miatt torzulhat.

SCART – Csatlakoztassa a DVD lejátszó SCART csatlakozóját a TV SCART csatlakozójához SCART kábellel (T).

Video – Csatlakoztassa a DVD lejátszó VIDEO OUT csatlakozóját a TV videobemenetéhez videokábellel (V).

Audio – Csatlakoztassa a DVD lejátszó bal és jobb AUDIO OUT csatlakozóját a TV bal és jobb hangbemenetéhez (A) audiokábellel. Ne csatlakoztassa a DVD lejátszó AUDIO OUT csatlakozóját a hangberendezés lemezjátszó bemenetére.

Component Video: Csatlakoztassa a DVD készülék COMPONENT VIDEO OUT/PROGRESSIVE SCAN csatlakozóit a TV megfelelő csatlakozóihoz Y Pb Pr kábellel (C).

Progressive Scan

• High definition, illetve "digital ready" televízió esetén használhatja a DVD készülék progressive scan kimenetét, így a lehető legjobb képfelbontást érheti el.
• Progresszív jelkimenethez állítsa a beállítási menü Progressive elemét "Bekapc" állásba, ennek módját lásd a 11. oldalon.
• A Progressive scan analóg videokimeneteknél nem működik (sárga VIDEO OUT csatlakozó).

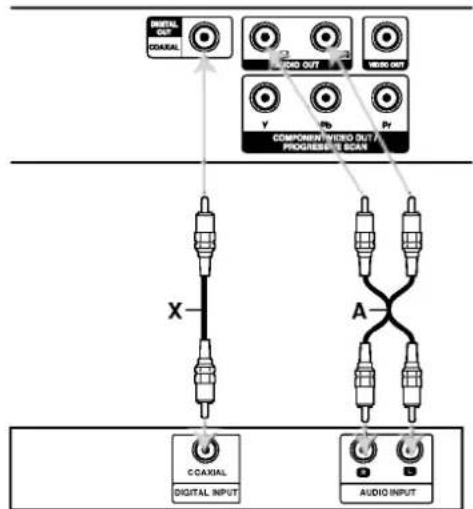

Hang csatlakoztatása opcionális berendezéshez

A DVD lejátszó hangkimenetének csatlakoztatása opcionális berendezéshez.

A DVD lejátszó hátoldala

Erősítő (Rádióerősítő)

Készült a Dolby Laboratories liszensze alapján. A "Dolby", "Pro Logic", és a dupla D szimbólu m a Dolby Laboratories védjegyei.

A DTS és a DTS Digital Out a Digital Theater Systems, Inc védjegyei.

Kétcsatornás analóg sztereó, illetve Dolby Pro Logic II / Pro Logic erősítő: Csatlakoztassa a DVD lejátszó bal és jobb AUDIO OUT csatlakozóját az erősítő, rádióerősítő, illetve sztereó rendszer bal és jobb hangbemenetéhez (A) audiokábellel.

Kétcsatornás digitális sztereó (PCM) erősítő, illetve többcsatornás dekóderrel (Dolby DigitalTM, MPEG 2, vagy DTS) rendelkező auidó-

/videóerősítő: Csatlakoztassa a DVD lejátszó egyik DIGITAL AUDIO OUT csatlakozóját (COAXIAL X) az erősítő megfelelő bemenetéhez. Használjon opcionális digitális (COAXIAL X) audiókábelt.

Többcsatornás digitális hang

A többcsatornás digitális csatlakozás biztosítja a legjobb minőséget. Ehhez olyan, többcsatornás audio-/videoerősítő szükséges, amely támogatja a DVD lejátszó egy vagy több hangformátumát, például az MPEG 2-t, a Dolby Digitalt vagy a DTS-t. Ellenőrizze az erősítő kézikönyvét és az előlapon látható logókat.

Megjegyzések:

- Ha a digitális kimenet hangformátuma nem felel meg az erősítő képességeinek, az erősítőből erős, torz hang hallható vagy néma marad.

- Hatcsatornás digitális térhatású hang digitális csatlakozáson keresztül csak úgy érhető el, ha az erősítőn van digitális többcsatornás dekóder.

Lemez-információk megjelenítése a képernyőn

A képernyön meg lehet jeleníteni a behelyezett lemez zel kapcsolatos információkat.

1. Ezek a Kijelző gomb megnyomásakor jelennek meg.

A kijelzett információk a lemez típusától és a lejátszási állapottól függően változnak.

1. A kívánt információt a ▲ / ▼ gombbal lehet kijelölni, beállítását a ◀ / ▶ gombbal lehet megváltoztatni.

2. Cím (Barázda) – A pillanatnyilag játszott szám (vagy sáv) / az összes szám (vagy track)

3. Fejezet – A pillanatnyi fejezet / az összes fejezet száma
4. Idő – Az eltelt játékidő
5. Audió – A kijelölt hangcsatorna vagy nyelv
6. Feliratos – A kijelölt felirat
7. Szög – A kijelölt kameraállás / összes kameraállás száma
8. Hang – A kijelölt hang-üzemmód

Megjegyzés:

Ha néhány másodpercig egy gombot sem nyom meg, akkor a kijelzés eltűnik a képernyőről.

Kezdeti beállítások

A beállítási menüvel számos elemet, például a képet és a hangot ki lehet igazítani. Egyebek mellett a feliratok nyelve is itt állítható be. A beállítási menü egyes elemeinek részletes leírása a 11-13. oldalon található.

A menü megjelenítése, illetve eltüntetése:

A menü megjelenítéséhez nyomja meg a SETUP gombot. Ha még egyszer megnyomja a SETUP gombot, visszajut az eredeti képernyőre.

Tovább a következő szintre:

Nyomja meg a távkapcsoló ▶ gombját.

Vissza az előző szintre:

Nyomja meg a távkapcsoló ◀ gombját.

Általános működtetés

1. Nyomja meg a SETUP gombot. Ekkor megjelenik a beállítás menü.

1. Válassza ki a ▲ / ▼ gombokkal a kívánt beállítást, majd nyomja meg a ▶ gombot a következő szinthez. Ekkor megjelenik a képernyőn a kiválasztott elem jelenlegi beállítása, illetve az többi lehetséges beállítás.
2. Válassza ki a ▲ / ▼ gombokkal a második kívánt beállítást, majd menjen tovább a harmadik szintre a ▶ gombbal.
3. Válassza ki a ▲ / ▼ gombokkal a kívánt beállítást, majd nyomja meg a ENTER gombot a választás megreősítéséhez. Egyes elemeknél további lépések szükségesek.
4. A beállítás menüből a SETUP vagy PLAY gombok egyikével léphet ki.

Nyelv

Nyelvi Menü

Itt lehet a beállítási menü és a képernyőkijelzés nyelvét kiválasztani.

Audio CD / Disc Alcím / Menü

Itt lehet a hang (lemez hangsáv), felirat és lemezmenü kívánt nyelvét beállítani.

Default: Azt a nyelvet jelöli, amelyen a lemezt rögzítették.

Egyéb: Más nyelv választásához nyomja meg a négyszámjegyű nyelv-kódnak (ld. 20. oldal) megfelelő számgombokat majd az ENTER-t. Helytelen kód beírása esetén nyomja meg a CLEAR gombot.

Kijelző

TV Megjelenés

4:3 – Válassza ezt szokásos 4:3 TV esetén.

16:9 – Válassza ezt 16:9 szélesvásznú TV esetén.

Bemutatás Mód

A képernyömód beállítás csak akkor hatásos, ha a TV képarány 4:3-ra van állítva.

Levélszekrény: Széles képet jelenít meg, a képernyő alsó és felső részén csíkokkal.

Panscan: Automatikusan széles képet jelenít meg a teljes képernyőn és levágja azokat a részket, amelyek nem férnek el.

Progressive Scan

A Progressive Scan formátumú kép biztosítja a legjobb képminőséget és a legkevesebb villódzást. Ha progressive scan jelekkel kompatibilis TV-t vagy monitort használ a Component Video csatlakozókkal, állítsa a Progressive Scan értékét Bekapc állásba.

A Progressive Scan bekapcsolása:

Csatlakoztassa a DVD készülék component kimenetét a monitor/televízió megfelelő bemenetére és állítsa a televíziót, illetve monitort Component bemenetre.

1. Válassza ki a kirakat menü "Progressive Scan" elemét, majd nyomja meg a ▶ gombot.
2. Válassza ki a ▲ / ▼ gombokkal az "Bekapc" állást.buttons.
3. Az ENTER megnyomásával a készülék Progressive scan módba vált.

Caution:

Ha beállítja a progressive scan kimenetet, akkor csak ezzel kompatibilis TV-n, illetve monitoron látható kép. Ha véletlenül állítja be a Progressive Scan módot On állásba, akkor alaphelyzetbe kell állítani a készüléket. Vegye ki először a DVD készülékben lévő lemezt. Ezután nyomja meg ismét a STOP meg a távkapcsoló ( ■ ) gombot és tartsa nyomva öt másodpercig. Ekkor a képkimenet visszaáll a szokásos értékre és a kép ismét láthatóvá válik hagyományos, analóg TV-n és monitoron.

TV Output Select

Állítsa be a lejátszó TV Output Select opcióit a TV-hez való cstlakoztatás típusától függően.

YPbPr – Amikor az Ön TV készüléke a COMPONENT VIDEO OUT/PROGRESSIVE SCAN dugók segítségével csatlakozik a DVD lejátszóhoz.

RGB – Amikor az Ön TV készüléke a SCART (RGB jel) dugók segítségével csatlakozik a DVD lejátszóhoz.

Audió

Minden DVD lemez több hangkimeneti lehetőséget nyújt. A lejátszó hangbeállításait a felhasznált hangrendszernek megfelelően állítsa be.

Dolby Digital / DTS / MPEG

Bit folyam: Akkor válassza ezt, ha a DVD lejátszó digitális kimenete Dolby Digital, DTS vagy MPEG dekóderrel rendelkező erősítőre vagy egyéb berendezésre van kapcsolva.

PCM (Dolby Digital / MPEG): Válassza ezt, ha a készülék kétcatornás digitális erősítőre van kapcsolva. A Dolby Digital, illetve MPEG rendszerű DVD-k automatikusan downsamplingra kerülnek kétcatornás PCM hangra.

Kikapc (DTS): Ha ezt választja, a digitális kimenetre nem kerül DTS jel.

Sample Freq.

Ha a rádióerősítő vagy erősítő NEM képes 96 kHz-es jeleket kezelni, válasszon 48 kHz-et. Ha így tesz, a készülék automatikusan 48 kHz-re alakítja a 96 kHz-es jeleket, így a rendszer képes azokat dekódolni.

Ha a rádióerősítő vagy erősítő kezeli a 96 kHz-es jeleket, válassza ezt. Ilyenkor a készülék minden fajtájú jelet további feldolgozás nélkül ereszt át.

Az erősítő képességeit annak kézikönnyvében ellenőrizheti.

Dinamikus tartományvezérlés (DRC)

DVD formátumban a műsorok hangja a lehető legpontosabban és legélethűbben hallható a digitális hangtechnológia jóvoltából. Előfordulhat azonban, hogy a hangkimenet dinamikatartományát szűkíteni kell (a leghangosabb és leghalkabb hangok közti különbséget). Ezáltal alacsonyabb hangerőn is lehet hallani a filmet anélkül, hogy csökkenne a hang tisztasága. Ehhez kapcsolja be a DRC-t.

hanggal bíró

Csak akkor kapcsolja be, amikor többcsatornás karaoke DVD-t játszik le. A lemez karaoke csatornái a szokásos sztereó hanghoz keverednek.

Lezár (szülői ellenőrzés)

Korlátozási Szintek

Meggátolja a tartalmuk alapján korhatáros DVD-k lejátszását. Nem minden lemez korhatáros.

1. Válassza ki a Lezár menü Korlátozási Szintek elemét, majd nyomja meg a ▶ gombot.
2. A Lezár beállítások használatához be kell írni az Ön által megdott jelszót. Ha még nem írt be jelszót, akkor a menü felszólítja erre. Írjon be egy jelszót és nyomja meg az ENTER-t. Nyugtázásképpen írja be még egyszer és nyomja meg az ENTER-t. Az ENTER megnyomása előtt a hibás beírást a CLEAR gombbal lehet törölni.
3. Válasszon a ▲ / ▼ gombokkal besorolást 1 és 8 között.

Korlátozási Szintek 1-8: Az 1. (egy) besorolás a legszigorúbb, a 8. (nyolc) besorolás pedig a legengedékenyebb.

Kinyit : Ha ezt választja, a szülői ellenőrzés kikapcsolódik és minden lemez teljesen lejátszható.

1. A besorolás megreősítéséhez nyomja meg a ENTER gombot, majd lépjen ki a menüből a SETUP gombbal.

jelszó

Jelszó beírása és megváltoztatása.

1. A Lezár menüben válassza a jelszó lehetőséget és nyomja meg a ▶ gombot.
2. Végezze el a fenti 2. lépést (Korlátozási Szintek). A jelszó megváltoztatásához álljon a "Csere" menúpontra és nyomja meg az ENTER-t. Írja be a régi jelszót, majd írja be és nyugtázza az új jelszót.
3. A menüböl a SETUP megnyomásával lehet kilépni.

Ha elfelejtette a jelszót

Ha elfelejtette a jelszót, akkor a jelszót az alábbiak szerint törölni lehet:

1. A SETUP megnyomásával lépjen a Setup menübe.
2. Írja be a 6-jegyű "210499" számot és nyomja meg az ENTER-t. A jelszó törlödik.

Területi Kód

A 20. oldalon látható lista alapján írja be annak a területnek a kódját, amelynek szabványai alapján a videolemez korhatárosítása történt.

1. Válassza a Lezár menü Területi Kód elemét, majd nyomja meg a ▶ gombot.
2. Végezze el az előző oldal 2. lépését (Korlátozási Szintek).
3. Válassza ki az első karaktert a ▲ / ▼ gombokkal.
4. Nyomja meg a ▶ gombot és a ▲ / ▼ gombokkal jelölje ki a második karaktert.
5. A kód kiválasztását erősítse meg az ENTER megnyomásával.

Egyéb

PBC

A lejátszásvzeérlés (PBC) ki- és bekapcsolható.

Bekapc: A PBC-vel rendelkező videó CD-k lejátszása a PBC-nek megfelelően történik.

Kikapc: A PBC-vel rendelkező videó CD-k lejátszása az audió CD-khez hasonlóan történik.

Autó játék

A készülék beállítható úgy, hogy DVD lemez behelyezésekor automatikusan lejátsza azt. Ha az automatikus lejátszás be van kapcsolva, a készülék megkeresi a leghosszabb játékidejű címet, majd lejátsza azt.

Megjegyzés:

Egyes DVD-knél előfordulhat, hogy nem működik az automatikus lejátszás funkció.

B.L.E. (Black Level Expansion = fekete szín szintjének kiterjesztése)

A lejátszott képek fekete szintjének kiválasztása. Állítsa be ízlésének és a monitor képességeinek megfelelően.

Bekapc : Kiterjesztett szürkeskála. (0 IRE levágás)

Kikapc : Szokásos szürkeskála. (7.5 IRE levágás)

Megjegyzések:

A B.L.E. funkció csak NTSC rendszerrel működik.

DivX(R) VOD

Az általunk megadott DivX® VOD (Video On Demand igény szerinti video) regisztrációs kóddal a DivX® VOD szolgáltatás használatával videót lehet bérelni vagy vásárolni. További információk: www.divx.com/vod.

1. Válassza a "DivX(R) VOD" lehetőséget és nyomja meg a ▶ gombot.
2. A "Select"-et kijelölve nyomja meg az ENTER gombot: megjelenik a regisztrációs kód. Ezzel a kóddal a www.divx.com/vod honlapon a DivX® VOD szolgáltatáshasználatával videókat lehet bérelni vagy vásárolni. Kövesse a honlapon található utasításokat és a letöltött videót írja a készülék által lejátszható lemezre.
3. A kilépéshez nyomja meg az ENTER gombot.

Megjegyzés:

A DivX® VOD honlapról letöltött minden videót csak ezzel a készülékkel lehet lejátszani.

Működtetés

Általános funkciók

Gomb	Müvelet	Lemez
▲ (OPEN / CLOSE)	A lemeztálca nyitása / zárása.	ALL
II (PAUSE)	Lejátszás közben megnyomva szünetelteti a lejátszást II.	ALL
	Többszöri II lenyomásával képkockánként lehet lejátszani.	DVD	VCD	DivX
SKIP (I◄◄ / ►►I)	Lejátszás közben a SKIP (I◄◄ vagy ►►I) gombot lenyomva a következő fejezetre / sávra lehet ugrani, illetve vissza lehet térni az épp játszott fejezet / sáv elejére.A SKIP I◄◄ kétszeri rövid lenyomásával az előző fejezetre / sávra lehet visszalépni.	ALL
SCAN (◄◄ / ►►)	Lejátszás közben a SCAN (◄◄ vagy ►►) ismételt megnyomásával lehet beállítani a gyorskeresés sebességét. DVD, DivX lemez; 4 fokozatVideo CD, MP3, Audio CD; 3 fokozat	DVD	VCD	DivX
		ACD	MP3
	Pause módban a SCAN ►► ismételt megnyomásával lassított lejátszásra van mód (4 fokozat, csak előre).	DVD	VCD	DivX
REPEAT	Lejátszás közben a REPEAT gombot többször megnyomva a kívánt ismétlési módot lehet kijelölni. DVD Video lemez: Chapter (Fejezet)/Title (Cím)/Off (Kikapc.)Video CD, Audio CD, DivX/MP3/WMA lemez: Track (Barázda)/All (Egész)/Off (Kikapcs.)	ALL
A-B	Lejátszás közben az A-B gomb minden megnyomásával az "A" (kezdőpont) és a "B" (végpont) között vált.A kilépéshez nyomja meg az CLEAR gombot.	DVD	VCD
		DivX	ACD
ZOOM	Lejátszás vagy PAUSE módban a ZOOM megnyomásával nagyítani lehet a képet (4 fokozat). A kinagyított képet a ◀► ▲▼ gombokkal lehet mozgatni. A kilépéshez nyomja meg az CLEAR gombot.	DVD	VCD	DIVX
RANDOM	Lejátszás vagy STOP módban megnyomva a véletlenszerű lejátszás kapcsolódik be.	ACD	MP3
		WMA
TITLE	Ha a játszott DVD-műsornak van menüje, akkor ez jelenik meg a képernyőn. Egyébként a DVD menüje jelenhet meg.	DVD
DVD MENU	A lemez menüje jelenik meg a képernyőn.	DVD
(ANGLE)	Ha a DVD különböző kameraállással felvett jeleneteket tartalmaz, akkor lejátszás közben az ANGLE ismételt megnyomásával lehet kijelölni a kívánt kameraállást.	DVD
(SUBTITLE)	Lejátszás közben a SUBTITLE többszöri megnyomásával lehet kijelölni a felirat kívánt nyelvét.	DVD	DivX
(AUDIO)	Lejátszás közben az AUDIO többszöri megnyomásával a hang nyelvét lehet kijelölni.	DVD	DivX
		VCD

Megjegyzések az általános funkciókkal kapcsolatban:

• PBC-s videoó CD-nél ki kell kapcsolni a PBC-t az ismétlés használatához (Lásd "PBC", 13. oldal).
• Ha fejezet (sáv) ismétlése közben megnyomja a SKIP (▶▶▶) gombot egyszer, abbamarad az ismétlés.
• A nagyítás egyes DVD-kkel nem működik.
• Ha a DVD különböző kameraállásokkal felvett jeleneteket tartalmaz, akkor az ilyen jelenetek lejátszásakor a kameraállás-ikon villog a képernyön, jelezve, hogy át lehet kapcsolni a kameraállások között.
• Az A-B ismétlés funkció csak az éppen játszott track-re vonatkozik.

További szolgáltatások

3D térhatás

Háromdimenziós térhatás előállítására szolgál, amely két hangszóróval szimulálja a többcsatornás hangot (a házimozi-rendszereknél általában szükséges öt vagy több hangszóró helyett).

DVD VCD DivX

1. Nyomja meg lejátszás közben a Kijelző gombot.
2. Válassza ki a hang elemet a ▲ vagy ▼ gombbal. Ekkor kiemelésre kerül a Sound elem.
3. Válassza ki a ◀ vagy ▶ gombbal a "3D SUR." elemet. A háromdimenziós hanghatás kikapcsolásához válassza a "Normál" elemet.

ACD

1. Nyomja meg lejátszás közben az Audió gombot. Ekkor a menüképernyőn megjelenik a "3D SUR." felirat.
2. A szokásos lejátszáshoz nyomja meg ismét az Audió gombot, amíg a menüképernyőről eltűnik a "3D SUR." felirat.

Időkereséss DVD VCD DivX

Lejátszás megkezdése a lemez bármelyik kiválasztott időpontjánál:

1. Nyomja meg lejátszás közben a Kijelző gombot.
2. Válassza ki a ▲ / ▼ gombokkal az óra ikont, ekkor megjelenik a “--:--:--” jelzés.
3. Adja meg a kívánt időt órában, percben és másodpercben, balról jobbra haladva. Ha rossz számot ad meg, azt a CLEAR gombbal törölheti ki. Ezután írja be helyesen a számokat.
4. A megerősítéshez nyomja meg az ENTER gombot. Ekkor megkezdődik a lejátszás a kiválasztott időpontnál.

Jelölő keresése DVD VCD DivX

Jelölő megadása

A lejátszás legfeljebb kilenc beprogramozott helyről indulhat. Jelölő megadásához nyomja meg a lemez kívánt pontjára érve a MARKER gombot. Ekkor a TV képernyőn röviden megjelenik a jelölő ikon. Ugyanilyen módon legfeljebb kilenc jelölőt adhat meg.

Megjelölt jelenet visszajátszása és törlése

1. Nyomja meg lejátszás közben a SEARCH gombot. Ekkor megjelenik aképernyőn a jelölő keresése menü.
2. Válassza ki a ◀ / ▶ gombokkal tíz másodpercen belül a lejátszani, illetve törölni kívánt jelölő számát.
3. A ENTER gomb megnyomására a lejátszás a megjelölt jelenetnél indul el. A CLEAR gomb megnyomására pedig az adott jelölő száma törlődik a listáról.
4. Bármelyik jelölöt lejátszhatja, ha számát megadja a jelölő keresése menüben

Utolsó jelenet memória DVD ACD VCD1.1

A lejátszó megjegyzi az utolsó megtekintett lemez utolsó jelentét. Ez a jelenet még akkor is megmarad a memóriában, ha kiveszi a lemezt és kikapcsolja a készüléket. Ha ezután olyan lemezt tesz be, amelynek a jelenete a memóriában van, automatikusan előjön az a jelenet.

Megjegyzés:

A készülék nem jegyzi meg a lemez jelenetét, ha azelőtt kapcsolja ki, hogy a lemezt lejátszaná.

Képernyőkímélő

A képernyőkímélő akkor jelenik meg, ha a készülék kb. öt percig leállított módban marad. Miután öt percig megy a képernyőkímélő. a készülék kikapcso

A képátviteli rendszer kiválasztása

Lényeges, hogy beállítsa a tévéadásnak megfelelő képátviteli rendszert. Ha a kijelzőablakban megjelenik a „no disc” felirat, nyomja le és tartsa lenyomva a PAUSE/STEP gombot több mint 5 másodpercig a képátviteli rendszer kiválasztásához (PAL, NTSC vagy AUTO).

Audio CD vagy MP3/WMA fájl lejátszása

Ez a készülék Audio CD-t vagy MP3/WMA fájlokat tud lejátszani.

MP3/ WMA/ Audio CD

MP3/WMA fájlokat tartalmazó lemez vagy Audio CD behelyezésekor egy menü jelenik meg a TV.képernyőn.

A ▲ / ▼ gombbal jelöljön ki egy sávot / fájlt majd nyomja meg a PLAY vagy ENTER gombot. A lejátszás elindul. Ezután használhatók a lejátszási funkciók (Id. 14.-15-oldal).

- Ha olyan fájlt játszik le, amelyhez tájékoztató adatok tartoznak, pl. a sávok címei, az információkat a DISPLAY gomb lenyomásával nézheti meg (cím, előadó, album, megjelenés éve, megjegyzések. [Song, Artist, Album, Comment, Genre]

Tippek:

• A következő lapra a DVD MENU gomb megnyomásával léphet.
• Vegyes, mind MP3/WMA fájlokat, mind pedig JPEG fájlokat tartalmazó CD-knél váltani lehet az MP3/WMA és a JPEG menü között. Nyomja meg a TITLE gombot, ekkor a menü tetején megjelenik kiemelve az MUSIC vagy a PHOTO felirat.

Az MP3 / WMA lemezekkel a készülék az alábbi korlátokon belül kompatibilis:

• Mintavételi frekvencia: között 8 -48 kHz (MP3), 32 és 48 kHz között (WMA)
• Bitráta: 8 és 320 kbps között (MP3), 32 és 384 kbps között (WMA)
• A lejátszó csak az olyan fájlokat játsza le, melyek kiterjesztése ".mp3" vagy ".wma".
  • A CD-R fizikai formátuma csak ISO 9660 lehet.
• Ha olyan szoftverrel rögzíti az MP3 / WMA fájlokat, amelyek nem hoznak létre fájlrendszert (pl. DirectCD), akkor a készülék nem tudja ezeket lejátszani. Célszerű az Easy-CD Creatort használni, amely ISO 9660 fájlrendszert hoz létre.

- A fájlnevek legfeljebb 8 karakterből állhatnak és kiterjesztésüknek .mp3-nak vagy .wma-nak kell lenniük.

- Nem tartalmazhatnak különleges karaktereket, például a következőket: / ? * : " < > stb.

• A mappában összesen legfeljebb 1190 fájl lehet.

Programozott lejátszás

A Program funkció segítségével kiválaszthatja kedvenc sávjait a lemezről, és eltárolhatja a lejátszó memóriájában. Egy program 30 sávot képes tárolni.

1. Helyezzen be egy Audio CD-t vagy MP3/WMA fájlokat tartalmazó lemezt. Az AUDIO CD vagy MUSIC menü jelenik meg
2. A STOP módban nyomja meg a PROGRAM gombot, az ● jelzés jelenik meg.

Megj:

A programszerkesztés módból a PROGRAM gomb ismételt megnyomásával lehet kilépni, ekkor az jelzés eltűnik.

1. Válasszon sávot a listáról, majd nyomja meg a ENTER-t. A kiválasztott sáv a Programlistára kerül. Ha további sávokat kíván felvenni, ismételje meg a műveletet.
2. Válassza ki az elindítani kívánt sávot a programlistáról.
3. A lejátszás megkezdéséhez nyomja meg a PLAY vagy az ENTER gombot. A lejátszás abban a sorrendben kezdődik el, ahogy a sávok programozása történt. A programlistán lévő összes szám egyszeri lejátszása után a lejátszás befejeződik.
4. A programozott lejátszásról a normal lejátszásra való visszatéréshez válasszon a listáról egy sávot és nyomja meg a PLAY gombot.

Programozott sávok ismétlése

A REPEAT gombbal válassza ki a kívánt ismétlési módot.

• Barázda: az aktuális sáv ismétlése
• Egész: a Programlistán található összes sáv ismétlése
• Kikapcsolás (nincs kijelzés): az ismételt lejátszás kikapcsolása

Megjegyzés:

Visszavonhatja az ismétlést, ha a Sáv ismétlése (Repeat Track) ismételt lejátszás alatt egyszer megnyomja a ▶▶▶1 gombot.

Sáv törlése a programlistáról

1. A STOP módban nyomja meg a PROGRAM gombot, az ● jelzés jelenik meg.
2. A ▲▼◀▶ gombbal jelölje ki a műsorlistából törölni kívánt sávot.
3. Nyomja meg a CLEAR gombot. További sávok törléséhez ismételje meg az 1.-3. lépést.

A teljes Programlista törlése

1. A STOP módban nyomja meg a PROGRAM gombot, az ● jelzés jelenik meg.
2. A ▲▼◀▶ gombokkal válassza ki a "Törlés" (Clear All) opciót, és nyomja meg az ENTER-t.

Megjegyzés:

A programozás a hálózati feszültség megszűnésekor vagy a lemez eltávolításakor is törlődik.

JPEG-fájl megtekintése

A készülék képes JPEG-fájlok megjelenítésére.

1. Helyezzen be egy JPEG-fájlokat tartalmazó lemezt. Ekkor megjelenik a TV képernyön a PHOTO menü.

1. Válasszon könyvtárat a ▲ / ▼ gombokkal, majd nyomja meg a ENTER gombot.
2. Ha egy bizonyos fájlt szeretne megnézni, a ▲ / ▼ gombbal jelölje ki a fájlt és nyomja meg az ENTER vagy a PLAY gombot.
3. Képnézegetés közben a STOP gombot megnyomva a PHOTO menübe lehet visszatérni.

Tippek:

• Ha az előző mappába szeretne visszatérni, a ▲ / ▼ gombokkal álljon a 📁_ ikonra és nyomja meg az ENTER-t.
• A következő lapra a DVD MENU gomb megnyomásával léphet.
• Négy diavetítési sebesség van ▪ : >>> (gyors), >> (normál) és > (lassú).

A ▲▼◀▶ gombokkal álljon a ■. ikonra. Ezután a ◀/▶ gombbal válassza ki a kívánt lehetőséget és nyomja meg az ENTER-t.

• Az olyan lemezeknél, amelyeken mind MP3/WMA, mind pedig JPEG fájlok találhatóak, át lehet váltani az MP3/WMA és a JPEG mód között. Ehhez nyomja meg a TITLE gombot, ekkor a menü tetején kiemelten megjelenik az MUSIC, illetve PHOTO felirat.
• Képnézegetés közben a RETURN megnyomásával el lehet rejteni a Súgó menüt.

Bemutató (Diavetítés)

Jelölje ki a diavetítést a ▲▼◀▶ gombokkal 📄, majd nyomja meg a ENTER gombot.

Állókép

1. Nyomja meg diavetítés közben a PAUSE/STEP gombot. Ekkor a lejátszó pillanat állj módba kerül.
2. A diavetítés folytatásához nyomja meg a PLAY, illetve ismét a PAUSE/STEP gombot.

Továbbhaladás másik fájlra

Az előző vagy következő fájlhoz nyomja meg kép megtekintése közben egyszer a SKIP (I◀◀ vagy ▶▶), illetve a kurzormozgató (◀ vagy ▶) gombokat.

Nagyítás

Képnézegetés közben a ZOOM megnyomásával nagyítani lehet a képet (4 fokozat).

A feinagyított képet a ◀▶ és ▲▼ gombbal lehet mozgatni.

Kép elforgatása

Ha egy képet el szeretne forgatni az óramutató járásával megegyező, illetve azzal ellentétes irányba, akkor nyomja meg annak megtekintése közben a ▲/▼ gombot.

A készülék az alábbi korlátozásokkal kompatibilis a JPEG lemezekkel:

• A JPEG fájlok méretétől és számától függően sokáig is eltarthat, amíg a DVD készülék beolvassa egy-egy lemez tartalmát. Ha a képernyőmenű több perc után sem jelenik meg, akkor lehetséges, hogy néhány fájl túl nagy — a JPEG-fájlok felbontását csökkentse 5 millió képpont alá és készítsen új lemezt.
• A mappában összesen legfeljebb 1190 fájl lehet.
• Egyes lemezek eltérő formátumuk, illetve állapotuk miatt inkompatibilisek.
• A CD készítése során gondoskodjon arról, hogy a kijelölt fájlok kiterjesztése ".jpg".
• Ha a fájlok kiterjesztése ".jpe" vagy ".jpeg", akkor nevezze át ezeket ".jpg"-re.
• A készülék nem képes a ".jpg" kiterjesztés nélküli fájlokat, még akkor sem, ha azok a Windows Explorerben JPEG képként jelennek meg.

DivX-film lejátszása

Ezzel a DVD-játszóval DivX-fájlt is le lehet játszani.

1. Helyezzen be DivX-fájlokat tartalmazó lemezt. A televízió képernyőjén megjelenik a MOVIE menü.

1. A ▲ / ▼ gombokkal válasszon mappát, majd nyomja meg az ENTER-t. Megjelenik a mappában található fájlok listája.
2. Ha egy adott fájlt szeretne megnézni, a ▲/▼ gombbal álljon a kívánt fájlra és nyomja meg az ENTER vagy PLAY gombot. A különböző lejátszási funkciók (ld. 14.-15-oldal) ebben az esetben is használhatók.
3. A lejátszást a STOP megnyomásával állíthatja le. Ekkor megjelenik a mozgókép menü.

Tanács:

• Ha a fájllistából vissza akar térni a mappák felsorolásához, a távirányító ▲ / ▼ gombjaival jelölje ki a 🔒_ ikont, majd nyomja meg az ENTER-t.
• A következő lapra a DVD MENU gomb megnyomásával léphet.
• Az olyan CD-n, amelyen MP3/WMA-, JPEG- és MOVIE-fálj is van, át tud kapcsolni a MUSIC, a PHOTO és a MOVIE menü között. Nyomja meg a TITLE gombot, és a menü tetején a MUSIC, PHOTO és MOVIE szó kiemelve jelenik meg.
• DivX-lejátszás esetén előfordulhat, hogy a kép nem megfelelően jelenik meg. Ilyenkor a TV-készüléken a TV-szabványt állítsa AUTO vagy PAL-60 üzemmódba (ha lehetséges).
• A lemezen a feliratok esetleg nem jelennek meg megfelelően, ha a DivX-címet az internetról töltötte le.
• Ha a lemezen a felirat nyelvének beállító menüje nem tartalmazza azt a DivX feliratnyelvet, amelyet le kíván játszani, előfordulhat, hogy az illető feliratnyelv nem játszható le megfelelően.

DivX-filmek feliratainak megjelenítése

Ha a lejátszás során a felirat helytelenül jelenik meg, kb. 3 mp-ig tartsa nyomva a SUBTITLE gombot, majd a ◄ / ▶ gombbal válasszon másik nyelvkódot addig, amíg a kijelzés helyes nem lesz.

A DivX-lemezek kompatibilitására ezen a lejátszón a következő korlátozások érvényesek:

• A DivX-fájl elérhető legnagyobb felbontása 720x576 (szélesség x magasság) pixel.
• A DivX feliratának fájlneve legfeljebb 56 karakterből állhat.
• Ha a DivX-fájlban megjelenítésre alkalmatlan kód szerepel, a kijelzön a “_” jel látható.

- Ha a képernyő kockaszáma meghaladja a másodpercenkénti 30-at, a készülék rendellenesen működhet.

- Ha a rögzített fájl kép- és hangstruktúrája nem időosztásos, vagy csak a kép látható, vagy csak a hang hallható.

- Ha a fájlt GMC-vel rögzítették, a készülék csak az egypontos rögzítési szintet támogatja. * GMC?

A GMC a Global Motion Compensation rövidítése. Ez egy MPEG4 szabvány szerint meghatározott kódolási eszköz. Egyes MPEG4 kódolók – ilyen a DivX és az Xvid – rendelkeznek ezzel a lehetőséggel. A GMC-kódolásnak különböző szintjei vannak, amelyeket általában egypontos, kétpontos és hárompontos GMC-nek neveznek.

Lejátszható DivX-fájlok

Lejátszható feliratformátumok

SubRip(*.srt/*.txt) SAMI(*.smi) SubStation Alpha(*.ssa/*.txt) MicroDVD(*.sub/*.txt) SubViewer 1.0(*.sub) SubViewer 2.0(*.sub/*.txt) TMPlayer(*.txt)

Lejátszható codecek

"DIVX3.xx", "DIVX4.xx", "DIVX5.xx", "XVID", "MP43", "3IVX".

Lejátszható hangformátumok

"Dolby Digital", "DTS", "PCM", "MP3", "WMA".

• Mintavételi frekvencia: 8 - 48 kHz (MP3), 32 - 48kHz (WMA)
• Bitráta: 8 - 320kbps (MP3), 32 - 192kbps (WMA)
• A készülék nem minden WMA Audio formátumot képes lejátszani.

Más TV-k vezérlése a távkapcsolóval

A készülékhez tartozó távkapcsolóval vezérelhető az LG TV-k hangereje, bemeneti jelforrása, valamint ki- és bekapcsolása.

Nem LG gyártmányú TV-knél szintén vezérelhető a hangerő, bemeneti jelforrás, valamint ki- és bekapcsolás. Ha az adott TV szerepel a lenti listán, állítsa be a megfelelő gyártókódot.

1. A TV POWER gomb nyomva tartása közben írja be a számgombokkal a TV gyártókódját (lásd a lenti táblázatot).
2. Engedje el a TV POWER gombot.

A vezérelhető TV-k kódjai

Ahol több kód szerepel, próbálja ki ezeket egymás után addig, amíg olyat nem talál, amely működik a TV-vel.

Gyártó	Kód
LG / GoldStar	1 (alapértelmezett), 2
Zenith	1, 3, 4
Samsung	6, 7
Sony	8, 9
Hitachi	4

Megjegyzések:

• A TV függvényében előfordulhat, hogy egyes gombok nem működnek, illetve egyik sem működik, még akkor sem, ha megfelelő gyártókódot adott meg.
• Ha új kódot ad meg, az előzőleg tárolt kód törlésre kerül.
• Amikor elemet cserél a távkapcsolóban, előfordulhat, hogy a kód alaphelyzetbe kerül. Ilyenkor állítsa be újra.

Karbantartás és javítás

A szervizszakember felkeresése előtt olvassa el ezt a fejezetet.

A készülék kezelése

A készülék szállítása

Kérjük, őrizze meg az eredeti kartondobozt és csomagolóanyagokat. Ha szállítania kell akészüléket, a legnagyobb védelem érdekében csomagolja vissza úgy, ahogy az a gyárból érkezett.

A külső felületek tisztántartása

• Ne használjon illékony folyadékokat, például fertőtlenítő spray-t a készülék közelében.
• Ne hagyjon gumi vagy műanyag tárgyakat hosszú ideig érintkezni a készülékkel, mivel azok nyomot hagyhatnak a felületen.

A készülék tisztítása

A készülék tisztítására használjon ouha, száraz rongyot. Ha a felület különösen szennyezett, nedvesítse be a puha rongyot enyhe tisztítószeroldattal.

Ne használjon erős oldószereket, például alkoholt, benzint és higítót, mivel ezek kárt tehetnek a készülék felületében.

A készülék karbantartása

A DVD lejátszó fejlett technológiájú, érzékeny eszköz. Ha az optikai olvasófej és a lemezmechanika alkatrészei bepiszkolódnak vagy elkopnak, romolhat a képminőség.

A működési könyvezettől függően rendszeres viszgálat és karbantartás elvégzése ajánlatos minde ezer órányi üzemelés után.

Részleteket a legközelebbi kereskedőtöl tudhat meg.

Referencia

Nyelvkódok

E lista segítségével megadhatja a kívánt nyelvet a következő kezdeti beállításoknál: Audio CD, Disc Alcím, Menü.

Nyelv	Kód	Nyelv	Kód	Nyelv	Kód	Nyelv	Kód
abház	6566	fiji	7074	lingala	7678	szingaléz	8373
afar	6565	finn	7073	litván	7684	szlovák	8375
afrikaans	6570	francia	7082	macedón	7775	szlovén	8376
albán	8381	fríz	7089	malagaszi	7771	szomáli	8379
amhara	6577	gallego	7176	maláj	7783	spanyol	6983
arab	6582	grúz	7565	malajalam	7776	szudáni	8385
örmény	7289	német	6869	máltai	7784	szuahéli	8387
asszámi	6583	görög	6976	maori	7773	svéd	8386
aymara	6588	grönlandi	7576	maráthi	7782	tagalog	8476
azeri	6590	guarani	7178	moldáviai	7779	tádzsik	8471
baskír	6665	gudzsaráti	7185	mongol	7778	tamír	8465
baszk	6985	hausza	7265	nauru	7865	tatár	8484
bengáli; bangla	6678	héber	7387	nepáli	7869	telugu	8469
bhutáni	6890	hindu	7273	norvég	7879	thai	8472
bihari	6672	magyar	7285	orija	7982	tibeti	6679
breton	6682	izlandi	7383	pandzsábi	8065	tigrinya	8473
bolgár	6671	indonéz	7378	pastu, pusto	8083	tonga	8479
burmai	7789	interlingua	7365	perzsa	7065	török	8482
bjelorusz	6669	ír	7165	lengyel	8076	türkmén	8475
kambodzsai	7577	olasz	7384	portugál	8084	tui	8487
katalán	6765	japán	7465	kecsua	8185	ukrán	8575
kínai	9072	jávai	7487	rétoromán	8277	urdu	8582
korzikai	6779	kannada	7578	román	8279	üzbég	8590
horvát	7282	kasmíri	7583	orosz	8285	vietnami	8673
cseh	6783	kazah	7575	szamoai	8377	volapük	8679
dán	6865	kirgiz	7589	szanszkrit	8365	wales-i	6789
holland	7876	koreai	7579	skót	7168	wolof	8779
angol	6978	kurd	7585	szerb	8382	xhosa	8872
eszperantó	6979	laoszi	7679	szerb-horvát	8372	jiddis	7473
észt	6984	latin	7665	sona	8378	joruba	8979
ferőeri	7079	lett, litván	7686	szindhi	8368	zulu	9085

Területi Kód

Válassza ki valamelyik területkódot a listáról.

Területi	Kód	Területi	Kód	Területi	Kód	Területi	Kód
Afghanisztán	AF	Etiópia	ET	Malajzia	MY	Szaúd-Arábia	SA
Argentína	AR	Fiji-szigetek	FJ	Maldív-szigetek	MV	Szenegál	SN
Ausztrália	AU	Finnország	FI	Mexikó	MX	Szingapúr	SG
Ausztria	AT	Franciaország	FR	Monaco	MC	Szlovákia	SK
Belgium	BE	Németország	DE	Mongólia	MN	Szlovénia	SI
Bhután	BT	Nagy-Britannia	GB	Marokkó	MA	Dél-Afrika	ZA
Bolivia	BO	Görögország	GR	Nepál	NP	Dél-Korea	KR
Brazília	BR	Grönland	GL	Hollandia	NL	Spanyolország	ES
Kambodzsa	KH	Heard sziget és McDonald szige	HM	Holland Antillák	AN	Sri Lanka	LK
Kanada	CA			Új-Zéland	NZ	Svédország	SE
Chile	CL	Hong Kong	HK	Nigéria	NG	Svájc	CH
Kína	CN	Magyarország	HU	Norvégia	NO	Tajvan	TW
Kolumbia	CO	India	IN	Oman	OM	Thaiföld	TH
Kongó	CG	Indonézia	ID	Pakisztán	PK	Törökország	TR
Costa Rica	CR	Izrael	IL	Panama	PA	Uganda	UG
Horvátország	HR	Olaszország	IT	Paraguay	PY	Ukrajna	UA
Csehország	CZ	Jamaika	JM	Fülöp-szigetek	PH	Egyesült Államok	US
Dánia	DK	Japan	JP	Lengyelország	PL	Uruguay	UY
Ecuador	EC	Kenya	KE	Portugália	PT	Üzbekisztán	UZ
Egyiptom	EG	Kuvait	KW	Románia	RO	Vietnam	VN
Salvador	SV	Líbia	LY	Orosz Föderáció	RU	Zimbabwe	ZW

Hibaelhárítás

Tünet	Lehetséges ok	Kijavítás
Nincs áram.	A tápkábel nincs csatlakoztatva.	Tegye be szilárdan a tápkábelt a fali aljzatba.
Van áram, de a DVD lejátszó nem működik.	Nincs bent lemez.	Helyezzen be lemezt. (Ellenőrizze, hogy a kijelzőn látható-e a lemez-jelzés.)
Nincs kép.	A TV nincs beállítva a DVD jelkimenetére.	Válassza ki a TV-n a megfelelő videóbementi módot.
	A videókábel nincs megfelelően rögzítve.	Csatlakoztassa szilárdan a videókábelt.
Nincs hang.	A hangkábellel csatlakoztatott berendezés nincs beállítva a DVD jelkimenetére.	Válassza ki az erősítön a megfelelő bemeneti módot, hogy hallja a DVD lejátszó hangját.
	A hangkábellel csatlakoztatott berendezés ki van kapcsolva.	Kapcsolja be az audiókábelekkel csatlakoztatott berendezést.
	Helytelen AUDIO beállítások.	Állítsa be a helyes AUDIO beállítást, majd a POWER gombbal ismét kapcsolja be a DVD-lejátszót.
A DVD lejátszó nem kezdi el a lejátszást.	Lejátszhatatlan lemez van bent.	Helyezzen be lejátszható lemezt. (Ellenőrizze a lemez típusát és régiókódját.)
	Besorolási szint van beállítva.	Változtassa meg korhatár szintjét.
A távkapcsoló nem működik megfelelően	A távkapcsoló nem a DVD lejátszó távkapcsoló érzékelője felé irányul.	Mutasson a távkapcsolóval a DVD lejátszó távkapcsoló érzékelője felé.
	A távkapcsoló túl messze van a DVD lejátszótól.	Használja a távkapcsolót a DVD lejátszó közelében.

Műszaki adatok

Általános

Tápfeszültség: AC 200-240 V, 50/60 Hz

Teljesítményfelvétel: 8W

Méretek (körülbelül):

430 x 35 x 242 mm (Szél x Mag x Mély) láb nélkülr

Tömeg (Körülbelül): 1.9 kg (4.2 lbs)

Működési hömérséklet:

5 °C to 35 °C (41 °F - 95 °F)

Működési páratartalom: 5 % to 90 %

Kimenetek

VIDEO OUT:

1.0 V (p-p), 75 ohm, negatív szikr, RCA csatl. x 1 / SCART (TV-hez)

COMPONENT VIDEO OUT:

(Y) 1.0 V (p-p), ohm, negativ szikr, RCA csatl. x 1 (Pb)/(Pr) 0.7 V (p-p), 75 ohm, RCA csatl. x 2

AUDIO OUT:

2.0 Vrms (1 kHz, 0 dB), 600 ohm, RCA csatl. (bal, jobb) x 1 / SCART (TV-hez)

DIGITAL OUT (koaxiális):

0.5 V (p-p), 75 ohm, RCA csatl. x 1

Rendszer

Lézer:

Semiconductor laser, hullámhossz 650nm

Jelrendszer: PAL / NTSC

Frekvenciaátvitel:

100 dB (csak analóg kimeneti csatlakozók)

Harmonikus torzítás: < 0.008%

Dinamikatartomány:

95 dB (DVD/CD)

Tartozékok

Videokábel (1), Audiokábel (1), Távkapcsoló (1), Elem (2)

Megjegyzés: A készülék kialakítása és műszaki jellemzői előzetes értesítés nélkül megváltoztathatók.

LG

ODTWARZACZ DVD

INSTRUKCJA OBSŁUGI
