| Terméktípus | Benzinmotoros fűnyíró |
| Márka | Fieldmann |
| Modell | FZR 4608-B |
| Motortípus | OHV, 4-ütemű, léghűtéses |
| Motorteljesítmény | 2.20 kW |
| Motorfordulatszám | 3000 rpm |
| Lökettérfogat | 139 cc |
| Indítási rendszer | Indítókötelezés |
| Üzemanyag típusa | Ólommentes benzin (min. 95 oktán) |
| Üzemanyagtartály kapacitása | 1.2 L |
| Olaj típusa | SAE30 vagy 15W-40 |
| Olajkapacitás | 0.6 L |
| Vágási szélesség | 460 mm |
| Vágási magasság tartomány | 25 – 75 mm |
| Vágásmagasság-állítás | Központi, 8 fokozatú |
| Fűgyűjtő kapacitása | 55 L |
| Kerékméret (Elöl / Hátul) | 178 mm / 204 mm |
| Tömeg | 32 kg |
| Zajszint | 95 dB(A) |
| Rezgésszint | 12.5 m/s² (K=1.5) |
| Alváz anyaga | Acél |
| Vágási módok | Fűgyűjtés, hátsó kidobás, mulcsozás |
| Biztonsági jellemzők | Motorfék, utazókar, késfék |
| Garancia | 24 hónap (háztartási használatra) |
Gyakran ismételt kérdések - FZR 4608-B Fieldmann
Felhasználói kérdések a következőről FZR 4608-B Fieldmann
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét FZR 4608-B - Fieldmann és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. FZR 4608-B márka Fieldmann.
HASZNÁLATI ÚTMUTATÓ FZR 4608-B Fieldmann
Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ
Köszönjük, hogy megvásárolta ezt a kerti benzines rotációs fünyírót. Mielőtt használni kezdi, figyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre.
TARTALOM
- ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK....52
Fontos biztonsági figyelmeztetések 52
Csomagolás 52
Használati útmutató 52 - A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA 53
- A FÚNYÍRÓ LEÍRÁSA 55
- ÖSSZEÁLLÍTÁS/ELŐKÉSZÍTÉS 55
Vegye ki a fünyírót a kartondobozból 55 - A FÜNYÍRÓ ÖSSZEÁLLÍTÁSA 56
A fogantyú összeállítása 56 - A FÜNYİRÖ BEKAPCSOLÁSA ELÖTT....56
Olaj betöltése....56
Üzemanyag feltöltése....57 - A FÜNYÍRÓ KEZELÉSE ÉS ÜZEMELTETÉSE 57
A fünyíró beindítása 57
A kerékmeghajtás kezelése....58
A benzines fünyíró használatának módjai 58
Vágás és a fü összegyűjtése a kosárba....58
Vágás és a fü hátsó kidobása....58
Mulcsozás 58
A vágási magasság beállítása 59
A vágókések cseréje 59
Olajcsere 59 - BIZTONSAGI UTASITASOK 60
Általános biztonsági előírások 60
Használati utasítás 60 - KARBANTARTÁS 61
A gyep gondozása....61
Karbantartás....61
Szerviz 62
A jótállás nem vonatkozik 62
Tárolás 63 - MÜSZAKI ADATOK....63
- MEGFELELÖSÉGI NYILATKOZAT 64
- MEGSEMMISÍTÉS 65
1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK
A terméket gondosan csomagolja ki és ügyeljen arra, hogy ne dobjon ki semmit, mielőtt minden alkatrészt meg nem talál.
A gépet tartsa száraz helyen és gyermekektől távol.
Olvassa el az összes figyelmeztetést és utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyásának áramütés, tűz és/vagy komoly sérülés lehet a következménye.
CSOMAGOLÁS
A termék védőcsomagolásban van, hogy az átszállítás közbeni sérüléstől védve legyen. Ez a csomagolás újrahasznosítható anyagból készült.
HASZNÁLATI ÚTMUTATÓ
Mielőtt használni kezdi a gépet, olvassa el a következő biztonsági előírásokat és a használati utasításokat. Ismerkedjen meg a kezelőelemekkel és a készülék helyes használatával. Az útmutatót gondosan őrizze meg későbbi szükség esetére. Javasoljuk, hogy legalább a jótállás idejére őrizze meg a termék eredeti dobozát, csomagolását, pénztárbizonylatát és jótállási jegyét.
Szállítás esetén csomagolja vissza az eredeti gyári csomagolásba, így maximális védelmet biztosít számára (pl. költözés vagy szervizbe küldés esetén).
Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan.
A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért.
2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA
Üzembe helyezés előtt figyelmesen olvassa el a használati útmutatót.
Másokat tartson távol a munkaterülettől.
Vigyázat, forgó kések! Védekezzen a végtagok sérülésének veszélye ellen.
Mérgező gázok kibocsátása. A benzines fűnyírót ne használja zárt, vagy nem szellőző helyen.
Forró felületek, égési sérülés veszélye!
Karbantartás előtt kapcsolja ki a motort és csavarja ki a gyújtógyertyát.
Soha ne föltsön bele üzemanyagot, ha jár a motor.
Arra figyelmeztet, hogy az utasítások be nem tartása esetén személyi sérülés, halál, vagy a gép sérülésének veszélye fenyeget.
Használjon fülvédőt. Védje a látását. Gondoskodjon a légutak védelméről.
Állandóan tartson biztonságos távolságot a mozgó alkatrészektől.
Lejtón a szintvonalak mentén, ne felfelé és lefelé haladjon.
Megfelel minden vonatkozó európai irányelvnek.
A benzin rendkívül gyúlékony, ezért üzemanyag betöltése előtt hagyja a motort 2 percig hűlni.

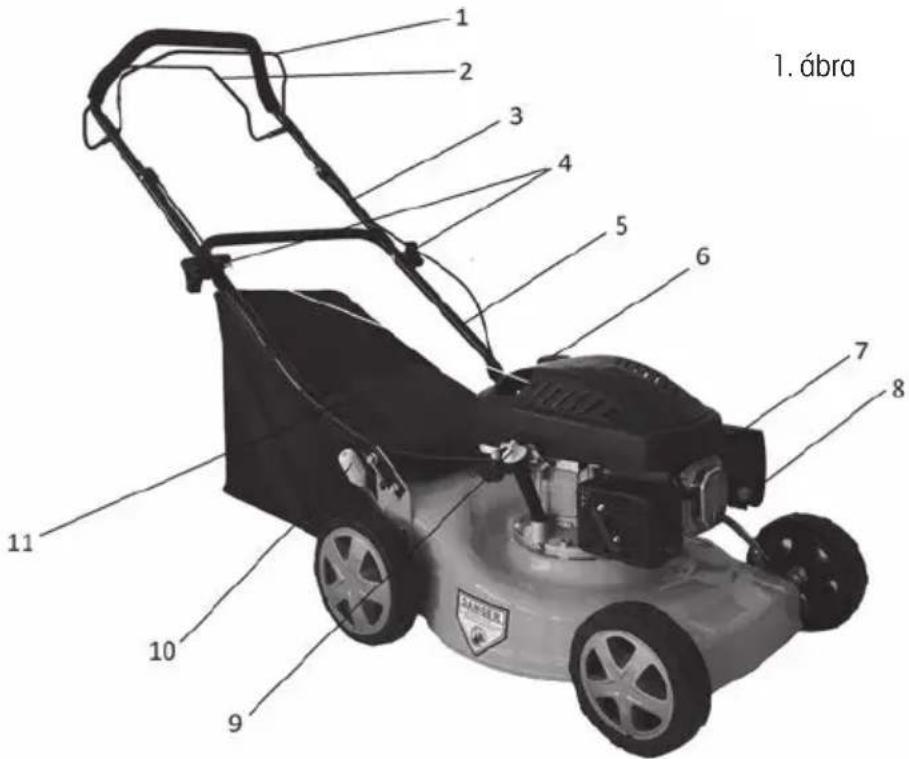

3. A FÚNYÍRÓ LEÍRÁSA (1. ábra)
- Kapcsoló- / fékkar
- A futómű karja
- Felső fogantyúrész
- Csavarok szárnyas anyával
- Alsó fogantyúrész
- Az üzemanyagtartály fedele
- A légszűrő fedele
- Üzemanyag-befecskendező pumpa – Primer
- Dugasz nívópálcával
- A vágás központi beállítására szolgáló kar
- A kosár fedele
4. ÖSSZEÁLLÍTÁS/ELÖKÉSZÍTÉS
A benzines fünyíró összeállítása és beindítása előtt figyelmesen olvassa el a teljes használati útmutatót és a benne szereplő utasításokat.
⚠️ FONTOS INFORMÁCIÓK: A fűnyírót ÜZEMANYAG ÉS OLAJ NÉLKÜL szállítjuk.
Az Ön új fünyírója a gyártóüzemben kipróbálásra került, ezért a motorban minimális mennyiségű maradék olaj lehet.
VEGYE KI A FÜNYÍRÓT A KARTONDOBOZBÓL
Vegye ki a fünyírót a kartondobozból és ellenőrizze, nem maradtak-e a dobozban alkatrészek.
5. A FÜNYÍRÓ ÖSSZEÁLLÍTÁSA
FONTOS INFORMÁCIÓK: Óvatosan nyissa szét a fűnyíró fogantyúját, ne csípje be és ne sértse meg a fűnyíró kezelőzsinójrát.

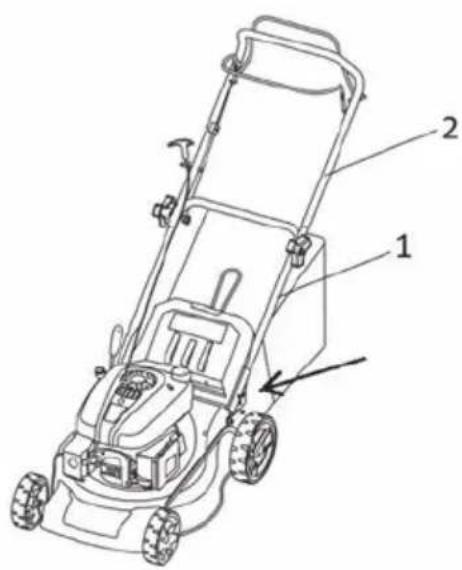

A FOGANTYÚ ÖSSZEÁLLÍTÁSA
- Dugja be a fogantyú alsó részét (2. ábra – 1. pont) a megfelelő nyílásokba a fűnyírón (ld. a nyilat) és rögzítse a 4 mellékelt csavarral – két-két csavar a fogantyú mindkét oldalán.
- Csatlakoztassa a fogantyú felső részét (2. ábra – 2. pont) a fogantyú alsó részéhez a mellékelt szárnyas anyacsavarokkal (2. ábra – 3. pont).
A fúnyírót motorolaj nélkül szállítjuk. Az első beindítás előtt töltsön bele SAE30 vagy 15W-40 motorolajat (kb. 600 ml-t) az alábbiak szerint.
- Az olaj beöntésekor állítsa a fúnyírót egyenes felületre.

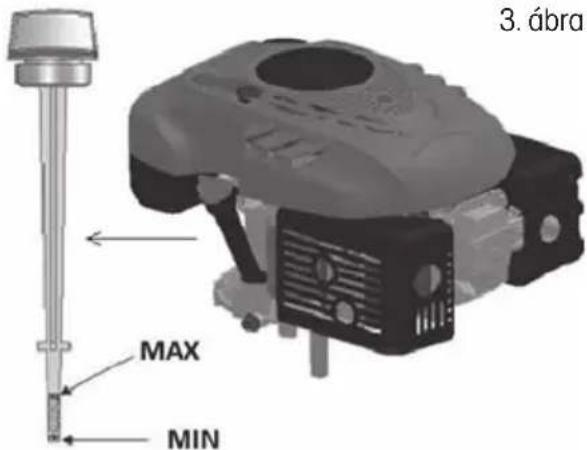

- Vegye ki a dugaszt a nívópálcával az olajtöltő nyílásból (3. ábra).
- Az olaj beöntése után tegye vissza a nívópálcát a nyílásba és csavarja be.
- Az olajszintnek a felső (MAX) és az alsó (MIN) határérték között kell lennie (3. ábra).
Figyelem! NE TÖLTSE TÚL az olajtartályt, különben a beindítás után a kipufogóból nagy mennyiségű füst távozik.
⚠️ FONTOS INFORMÁCIÓK: Az olajszintet a fűnyíró minden használata előtt ellenőrizze. Szükség esetén töltse fel az olajat. Az olajat a nívópálca MAX jelzéséig töltse.
⚠️ FONTOS INFORMÁCIÓK: A motorolajat az első 5 óra üzemelés után, majd minden 25 üzemóra után cserélje ki
ÜZEMANYAG FELTÖLTÉSE
Ehhez a motortípushoz a megfelelő üzemanyag a NATURAL 95
Az üzemanyagtartály fedelének lecsavarása után (1. ábra – 6. pont) töltse be az üzemanyagot. Az üzemanyagot az üzemanyagtartály nyílásáig töltse, de ne töltse túl a tartályt.
Mindig friss, tiszta és engedélyezett ólommentes, min. 95-ös oktánszámú benzint használjon.
Figyelem! Ha az olaj vagy az üzemanyag a töltés közben a fünyíróra cseppen, azonnal törölje le. Az üzemanyagot ne tárolja, ne töltse és ne használja nyílt láng közelében
Figyelem! Az alkohollal kevert, vagy etanol vagy metán adalékot tartalmazó üzemanyagok megköthetik a nedvességet, ami a tárolás során szeparálódhat és savképződést okozhat. Tárolás közben így a savak kipárolgásai károsíthatják a fűnyíró motorjának üzemanyagrendszerét. Ilyen üzemanyagok a fűnyíróban nem használhatók.
⚠️ FONTOS INFORMÁCIÓK: Ha a fűnyírót több, mint 30 napig nem fogja használni, engedje ki az üzemanyagtartály tartalmát, indítsa be a motort és működtesse, amíg ki nem ürül az üzemanyag-vezeték és a karburátor (a motor magától leáll). Ezzel elkerülheti a későbbi gondokat a motorral. A következő használat előtt töltsön friss üzemanyagot a tartályba. További részleteket a Tárolás c. fejezetben talál.
7. A FÜNYÍRÓ KEZELÉSE ÉS ÜZEMELTETÉSE
A FÜNYÍRÓ BEINDÍTÁSA

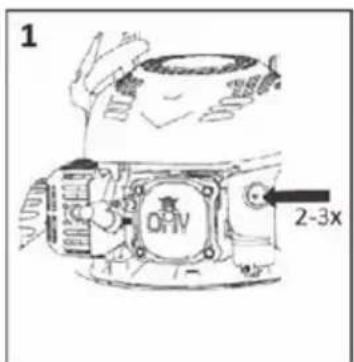

- Ha a motor hideg, indítás előtt nyomja meg 2-3-szor az üzemanyag-befecskendező pumpát (4. ábra – 1. pont).
Ha a motor bemelegedett, már nincs szükség az üzemanyag-befecskendező pumpa használatára.
-

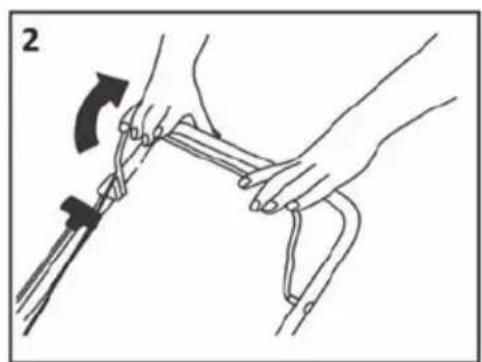

Húzza a kapcsoló-/fékkart a fogantyúhoz és tartsa (4. ábra – 2. pont), majd húzza meg az indítózsinórt (4. ábra – 3. pont). A motornak legkésőbb 3-4 berántás után be kell indulnia.
-
A motort a kapcsoló- / fékkar elengedésével kapcsolhatja ki.
-
ábra
Figyelem! A motor első beindítása után kis mennyiségű füst távozhat, mivel a motor védőrétege leég. Ez normális jelenség, nem jelent hibát.
A KERÉKMEGHAJTÁS KEZELÉSE

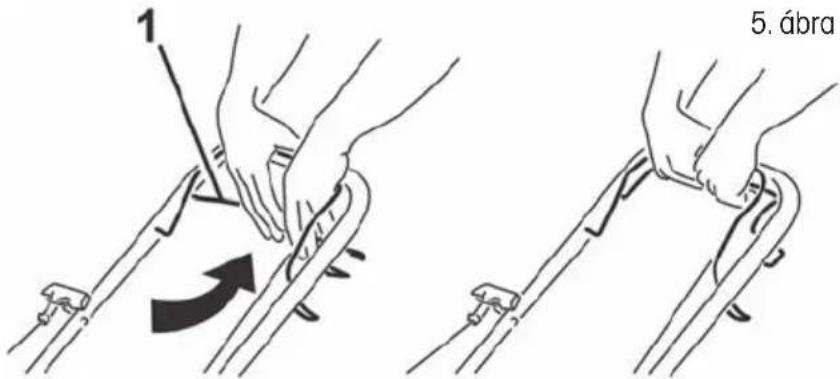

A kerékmeghajtás a futómű karjának (5. ábra – 1. pont) segítségével vezérelhető Ha a kart a fogantyú felé húzza, a fúnyíró elindul.
A megállításhoz engedje el a kart. Ez a fúnyíró egy, állandó sebességfokozattal rendelkezik.
A BENZINES FÜNYÍRÓ HASZNÁLATÁNAK MÓDJAI
Vágás és a levágott fű összegyűjtése a fügyűjtő kosárba
Vágás és a levágott fű hátsó kidobása
Mulcsozás - vágás és a levágott fű szabad elhelyezése a gyepen
Figyelmeztetés: Ne használja a fünyírót 20°-nál meredekebb lejtön - a motor besülhet!
VÁGÁS ÉS A FÚ ÖSSZEGYÜJTÉSE A KOSÁRBA
Ha fel van helyezve a gyűjtőkosár, a levágott fű a kosárba kerül
Figyelem! Ha a gép rosszul gyűjti be a levágott füvet, növelje a vágási magasságot és ellenőrizze, nem nedves-e a gyep.
VÁGÁS ÉS A FÚ HÁTSÓ KIDOBÁSA
Ha nincs felhelyezve a gyűjtőkosár, a kosár fedele ún. terelőlapként működik, amely a levágott füvet a föld felé irányítja. A fűnyíró mögött így a levágott fűből sor képződik
MULCSOZÁS
Figyelem! A mulcsozó dugó behelyezését és eltávolítását kizárólag kikapcsolt motor mellett végezze.
Figyelem! Mulcsozáshoz kizárólag eredeti mulcsozó betétet használjon.

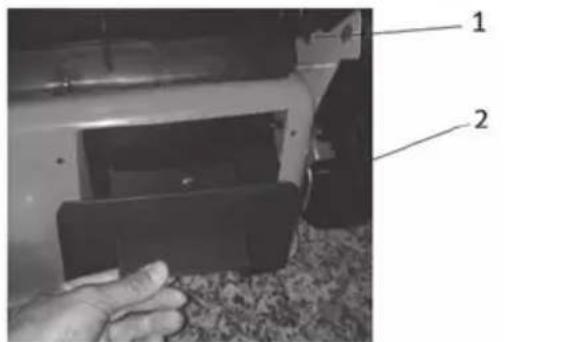

- Vegye le a kosarat és a kezével tartsa meg a kosár műanyag fedelét (6. ábra – 1. pont)
- Tegye a mulcsozó dugót a kidobójáratba (6. ábra – 2. pont) és ellenőrizze, hogy valóban stabilan áll-e.
⚠️ FONTOS INFORMÁCIÓK: Ne egyszerre vágja le a túl nagyra nőtt füvet, így elkerülheti a fűnyíró mechanizmusának és motorjának túlterhelését.
A VÁGÁSI MAGASSÁG BEÁLLÍTÁSA
A vágási magasságot központilag állíthatja be a vágási magasság központi beállítására szolgáló kar segítségével (1. ábra – 10. pont). 5 állás közül választhat, 25 és 75 mm között. A gyepek nagy részének vágásához a legmegfelelőbb a közepső vágási magasság.
A legalacsonyabb állás választása esetén sérülhet a gyep.
Figyelem! A maximális hatékonyság elérése érdekében a füvet mindig csak hosszúsága 1/3-ával rövidítse. A túl nagyra nőtt füvet fokozatosan nyírja, és minden nyírás után csökkentse egy fokkal a magasságot.
Ha meg akarja őrizni a jó minőségű gyepet, ne használja a legalsó vágási magasságot.
A VÁGÓKÉSEK CSERÉJE
Figyelem! Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel.
Figyelem! A kés eltávolítása előtt engedje ki az olajat az olajtartályból.

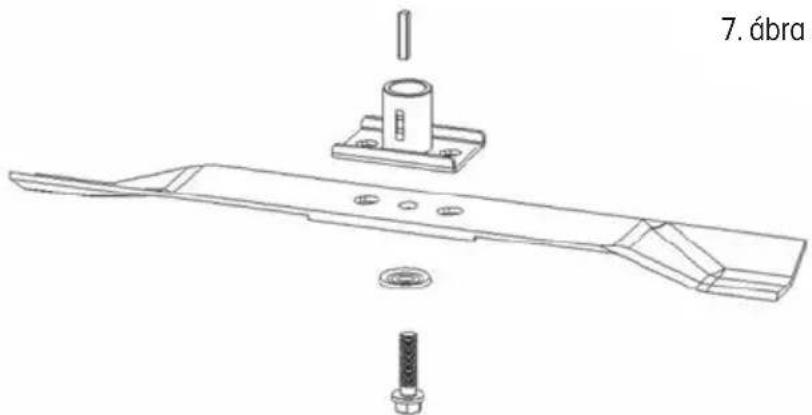

Ha ki szeretné cserélni a vágókést, szerelje le a csavart (7. ábra). Az ábra szerint végezze el a szerelést. Húzza meg a csavart. A meghúzási nyomaték 40 Nm. A kés cseréjekor egyúttal cserélje ki a kés rögzítőcsavarját is.
OLAJCSERE
Figyelem! Javasoljuk, hogy ehhez lépjen k apcsolatba a szakszervizzel.

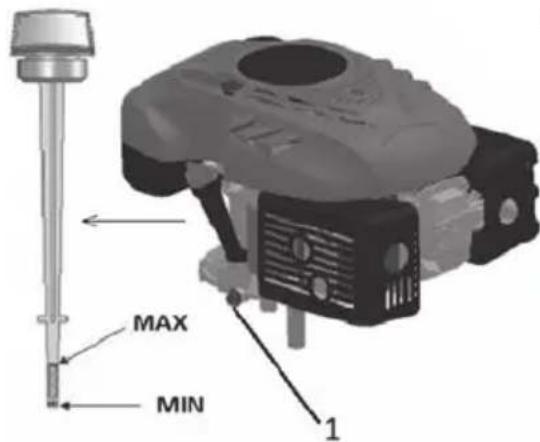

A kieresztő dugó a motor alatt található (8. ábra – 1. pont). Helyezzen a motor alá egy megfelelő edényt a használt olaj felfogásához, és húzza ki a dugót. Billentse meg a fűnyírót, hogy az összes olaj kifolyhasson a tartályból.
Az olaj leengedése után helyezze vissza a dugót a nyílásba, ellenőrizze, hogy a helyén van-e, és förölje le az esetleges olajcseppeket.
Töltsön a tartályba SAE30 vagy 15W-40 típusú olajat. A nívópálca behelyezése és becsavarása után az olajszintnek a Min. és a Max. jelzés között kell lennie (8. ábra). Ne töltse túl az olajtartályt.
Indítsa be a motort és rövid ideig működtesse. Állítsa le a motort, várjon 1 percig, majd mérje meg az olajszintet a tartályban. Szükség esetén töltse fel az olajat a szükséges szintre.
8. BIZTONSÁGI UTASÍTÁSOK
ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
* Ez a termék kizárólag fű nyírására szolgál. Ne használja a készüléket a rendeltetésszerű használattól eltérő módon. Ellenkező esetben a készülék károsodása vagy sérülés veszélye fenyeget.
Soha ne engedje, hogy gyermekek vagy az útmutatót nem ismerő személyek használják a gépet.
A fünyírót használó személy felelős a munkaterületen található személyek biztonságáért.
A fünyírót soha ne használja más személyek, gyerekek vagy szabadon szaladgáló állatok közvetlen közelében.
A fünyírás megkezdése előtt ellenőrizze a terepet, ahol a fünyírót használja, és távolítsa el a köveket, drótokat, cserepeket, csontokat és más idegen tárgyakat, amelyek beakadhatnának vagy kivágódhatnának és sérülést okozhatnának.
HASZNÁLATI UTASÍTÁSOK
* Minden anyát, szegecset és csavart alaposan rögzíteni kell, úgy, hogy a készülék biztonságos és üzemkész állapotban legyen.
A fünyírót soha ne használja a gyűjtőkosár vagy a védőfedél nélkül.
A fünyírót soha ne használja, ha a kés pengéi lazák. Mindig előre ellenőrizze, hogy a megfelelő csavarok jól meg vannak-e húzva. A tompa pengéket ki kell élesíteni, mégpedig egyenletesen.
A sérült pengékkel rendelkező kést ki kell cserélni.
Ha a fúnyíróval dolgozik, használjon hosszú szárú nadrágot és stabil cipőt.
A fünyírót soha ne indítsa be zárt vagy rosszul szellőző helyen, ahol a kipufogógáz felgyülhet. A motorból távozó gáz szénmonoxidot tartalmaz, ami életveszélyes.
Csak megfelelő fényviszonyok mellett dolgozzon (nappali fénynél, vagy elégséges mesterséges világítás mellett).
Ne használja a fúnyírót esőben, vagy ha a fú nedves.
Különös óvatossággal végezze a fünyírást, ha a talaj lejt vagy emelkedik. Mindig ferdén nyírjon, a szintvonalakkal párhuzamosan, soha ne merőlegesen rájuk, azaz fel/le.
A fúnyírót soha ne hagyja felügyelet nélkül menni, ha nincs mellette, kapcsolja ki a motort.
Indításkor soha ne emelje meg a fűnyíró hátsó részét és soha ne közelítsen a végtagjaival az alvázhoz vagy a hátsó kidobónyíláshoz, ha a motor jár.
Soha ne módosítsa a motor sebességének beállítását.
Kerékmeghajtású fünyíró esetén engedje ki a kerékmeghajtást, mielőtt bekapcsolja a motort.
A fünyírót soha ne helyezze át működő motorral.
- Állítsa le a motort, és csavarja ki a gyújtógyertyát az alábbi esetekben:
- mielőtt bármilyen tevékenységet folytat a vágófedél vagy a hátsó fűkidobó nyílás alatt.
- a gép karbantartása, javítása vagy ellenőrzése előtt.
- a fünyíró felemelése vagy áthelyezése előtt.
- ha a fúnyírót felügyelet nélkül hagyja, vagy ha módosítani akarja a vágási magasság beállítását.
- a gyűjtőzsák leszerelése és kiürítése előtt.
- ha idegen tárgynak ütközik, állítsa meg a motort, és a fünyírót gondosan nézze át, hogy kizárja a meghibásodás lehetőségét. Meghibásodás esetén vigye a fünyírót szakservizbe javítás céljából.
VIGYÁZAT: A motor kikapcsolása után a vágókés még néhány másodpercig forog.
- ha a fünyíró abnormálisan rázkódik (azonnal keresse meg és távolítsa el a rázkódás okát).
- a biztonságos működés érdekében rendszeresen ellenőrizze, hogy a szelepek, csavarok és anyák meg vannak húzva a fűnyíróban.
VIGYÁZAT: AZ ÜZEMANYAG ERŐSEN GYÚLÉKONY FOLYADÉK.
Az üzemanyagot erre szolgáló edényben tartsa.
Az üzemanyagot csak nyílt vagy jól szellőző helyen töltse. Az üzemanyaggal való tevékenység alatt ne dohányozzon és ne használjon mobiltelefont.
Üzemanyagot csak akkor töltsön, ha a motor ki van kapcsolva. Soha ne nyissa ki az üzemanyag-tartályt és ne töltsön bele üzemanyagot, ha a motor forró vagy jár.
Ha kifolyik a benzin, ne indítsa el a motort. Távolítsa el a fúnyírót onnan, ahol az üzemanyag kifolyt, és vigyázzon, nehogy valami meggyulladjon. A munkát csak azután folytassa, hogy a kifolyt üzemanyag elpárolgott, és az üzemanyag góze eloszlott;
Üzemanyagtöltés után jól csavarja be az üzemanyagtartály tetejét és az üzemanyagkanna kupakját.
⚠ VIGYÁZAT: Karbantartás vagy javítás előtt állítsa le a motort és csavarja ki a gyújtógyertyát.
9. KARBANTARTÁS
A GYEP GONDOZÁSA
A füves terület típusától függően különböző gondozási módokra van szükség;
Ezért mindig olvassa el a vetőmag csomagolásán található utasításokat, melyek az adott területen való növekedés körülményei között adnak tanácsot a vágási magasságra.
Ne feledje, hogy a füfélék nagy része szárból és egy vagy több levélből áll.
A levelek teljes levágása esetén károsodik a gyep, és sokkal nehezebben fog újra nőni.
Általánosságban a következő utasítások érvényesek:
- a túl alacsony vágás megsérti a gyökereket, aminek a következménye „foltos“ megjelenés;
- nyáron magasabb vágás szükséges, hogy védje a talajt a kiszáradástól;
- nedves fű vágása csökkentheti a kés hatékonyságát, mivel ráragadhat a fű és kiszakíthatja a füves növényzet;
- nagyon magas fü esetén ajánlott először a legmagasabb vágási magasságon vágni, majd két-három nap múlva megismételni a vágást.
A gyep szebb lesz, ha azonos magasságban, rendszeresen és az egész felületen vágják, felváltva a két irányban.
KARBANTARTÁS
Minden anyát, szegecset és csavart alaposan rögzíteni kell, úgy, hogy a készülék biztonságos és üzemkész állapotban legyen. A rendszeres karbantartás alapvető feltétele a felhasználó biztonságának, a fünyíró
működőképessége és magas teljesítménye megőrzésének.
A gépet benzinnel a tartályában soha ne tárolja olyan épületben, ahol a kipárolgás kapcsolatba kerülhet nyílt lánggal, szikrával vagy magas hőmérséklet forrásával
Bármilyen zárt helyen való tárolás előtt hagyja a motort kihülni.
Tüzveszély csökkentése érdekében gondoskodjon róla, hogy a fünyírón, különösen a motoron, a kipufogó hangtompítóján, az akkumulátoron, valamint a tartalék benzin tárolási helyén ne maradjon fű, falevelek vagy túl sok kenőanyag.
Rendszeresen ellenőrizze a terelőlap és a gyűjtőkosár állapotát; sérülés esetén cserélje ki öket.
Az üzemanyag kiengedését jól szellőző helyen, hideg motor mellett végezze.
A vágókés levétele vagy felszerelése esetén használjon vastag védőkesztyűt.
A vágókés pengéjének minden élesítése után ellenőrizni kell a kiegyensúlyozását.
VIGYÁZAT: Karbantartás vagy javítás előtt állítsa le a motort és csavarja ki a gyújtógyerthyát.
Rendszeresen ellenőrizze a fűnyírót és gondoskodjon az alváz alsó részében levő fű eltávolításáról.
Rendszeresen kenje megfelelő kenőanyaggal az alváz tengelyét és a csapágyakat.
Rendszeresen ellenőrizze a kések állapotát, mivel alapvetően befolyásolják a fűnyíró teljesítményét. A kések mindig legyenek élesek és kiegyensúlyozottak.
Rendszeres időközönként ellenőrizze, hogy valamennyi csavar és anya megfelelően meg van-e húzva. Az elhasznált vagy rosszul meghúzott anyák és csavarok a motor vagy a váz komoly sérülését okozhatják.
Ha a kés hirtelen akadályba ütközik, a fünyírót állítsa le és vigye szakszervizbe.
KÉS: préselt acélból készült. A legjobb vágás érdekében rendszeresen, körülbelül 25 óra működés után élesítse a kést. Győződjön meg róla, hogy a kés mindig megfelelően ki van-e egyensúlyozva. Ebből a célból tegyen a kés középső nyílásába egy (kb. 2-3 mm átmérőjű) kis vas tengelyt. Ha a kés megfelelően ki van egyensúlyozva, a tengely vízszintes helyzetben marad.
Ha a kés nem marad vízszintes helyzetben, cserélje ki.
A kés leszerelésekor csavarja ki a csavart, ellenőrizze a kés hordozó részét. Ha az alkatrészek elhasználódtak vagy sérültek, cserélje ki öket.
VIGYÁZAT: Csak eredeti pótalkatrészeket használjon. A gyenge minőségű pótalkatrészek a fűnyíró komoly meghibásodását okozhatják és fenyegethetik az Ön biztonságát.
SZERVIZ
Amennyiben a termék megvásárlása után bármilyen hibát tapasztal, vegye fel a kapcsolatot a szervizrészleggel. A termék használata során tartsa be a mellékelt használati útmutató utasításait.
A reklamáció elutasításra kerül, ha a terméket módosította, vagy nem tartotta be a használati útmutató utasításait.
A JÓTÁLLÁS NEM VONATKOZIK
A gép funkcionális részeinek használat közbeni természetes elhasználódására
A gép rendes karbantartásával összefüggő szerviz-beavatkozásokra (pl. tisztítás, kenés, beállítás, stb.) A külső hatások (pl. éghajlati viszonyok, por, nem megfelelő használat, stb.) által okozott hibákra
A gép leesése, ütközése és hasonlók miatti mechanikus sérülésekre
A nem szakszerű bánásmód, túlterhelés, nem megfelelő alkatrészek, nem alkalmas szerszámok használata és hasonlók által okozott károkra
Az olyan reklamált termékek esetén, amelyek nem voltak megfelelően biztosítva a szállítás során a mechanikus sérülések ellen, az esetleges károkért kizárólag a tulajdonos felelős.
TÁROLÁS
Ha a gépet hosszabb ideig nem használja, az alábbi utasítások alapján tárolja. Ezzel meghosszabbítja a gép élettartamát.
Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból.
Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az indítókart 2-3-szor.
Egy tiszta ronggyal tisztítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja.
- MÜSZAKI ADATOK
| A motor típusa OHV, léghűtéses, 4-ütemű | |
| Névleges teljesítmény 2,20 kW | |
| A motor fordulatszáma 3000 ford./perc | |
| Hengerűrtartalom 139 cm | 3 |
| Indítás Húzással | |
| Az üzemanyagtartály térfogata 1,2 liter | |
| Ajánlott üzemanyag Benzin - ólommentes, min. 95-ös oktánszámú | |
| Az olajtartály úrtartalma 0,6 l | |
| Ajánlott olaj SAE30, 15W-40 | |
| A vágási magasság beállítása Központi, 8 állás | |
| A vágási magasság beállítható terjedelme 25-75 mm | |
| A fűnyírás szélessége 460 mm | |
| A kerekek mérete Első 178 mm, hátsó 204 mm | |
| A gyűjtőkosár kapacitása | 55 l |
| Készülékház | acél |
| Deklarált zajszint 95 dB(A) | |
| Maximális vibrációs szint | 12,5 m/s (K=1,5) |
| Súly | 32 kg |
A szöveg és műszaki paraméterek változtatásának joga fenntartva.
Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva
11. MEGFELELŐSÉGI NYILATKOZAT
EK MEGFELELŐSÉGI NYILATKOZAT
A Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, kötelezően nyilatkozik, hogy a Fieldmann FZR 4608 B benzines fűnyíró (a gyártási év a típuscímkén található, és a gép gyártási száma követi, megfelel a TANÁCS következő IRÁNYELVEINEK:
és az alábbi szabványokkal összhangban került vizsgálatra:
EN 55012
EN 836 - EN 836/A4
EN ISO 5395-1:2013
EN ISO 5395 - 2:2013
EN ISO 14982:2009
EN ISO 3744:2010
ISO 11094:1991
A FAST ČR Rt jogosult a gyártó nevében eljárni.
CE label: 14
minőségügyi menedzser
12. MEGSEMMISÍTÉS
A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ
A használt csomagolóanyagot az önkormányzat által kijelölt hulladékgyűjtő helyen adja le.
A gép és tartozékai különböző anyagokból, pl. fémből és műanyagból készültek.
A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon a vonatkozó hivatalnál.
Ez a termék teljesíti az összes rá vonatkozó EU irányelv követelményeit.
Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva.
Használati útmutató az eredeti nyelven.
Warranty Certificate / Jótállási jegy/
A kereskedő bélyegzője
Pardavéjo antspaudas
■ A termék gyártója: FAST ČR, a.s. (U Sanitasu 1621, Říčany u Prahy 251 01, Csehország)
■ A FAST Hungary Kft. (2310 Szigetszentmiklós, Kántor út 10.) mint a termék magyarországi importóre a jótállási jegyen feltüntetett típusú és gyártási számú készülékre jótállást biztosít a fogyasztók számára az alábbi feltételek szerint:
■ A FAST Hungary Kft. a termékre a fogyasztó részére történő átadástól (vásárlástól), illetve ha az üzembe helyezést a terméket értékesítő vállalkozás vagy annak megbízottja végzi, az üzembe helyezéstől számított 24 hónapig, míg 250.000,- Ft eladási ár felett 36 hónapig tartó időtartamra vállal jótállást. Ha a terméket a fogyasztó az átadástól számított fél éven belül helyezteti üzembe, akkor a jótállási határidő a termék átadásától kezdődik. A termék alkotórészeire és tartozékaira (pl. akkumulátor) a jótálási idő a termék átadásától számított 12 hónap.
■ A jótállási igény a jótállási jeggyel, az átadástól (ha releváns az üzembe helyezéstől) számított (i) 1 évig - 100.000,- Ft eladási árat meg nem haladó termék esetén; (ii) 2 évig - 250.000,- Ft eladási árat meg nem haladó ter - mék esetén; (iii) 3 évig - 250.000,- Ft eladási árat meghaladó termék esetén a terméket értékesítő vállalkozásnál, annak székhelyén, vagy bármely telephelyén, fióktelepén, illetve mindhárom esetben a jótállási jegyen feltünte - tett hivatalos szerviznél közvetlenül is, míg az előző (i) pont szerinti esetben, azaz 100.000,- Ft eladási árat meg nem haladó termék esetén a 13. hónaptól a 24. hónapig kizárólag a hivata - los szerviznél érvényesíthető. ■ Jótállási jegy hiányában a fogyasztói szerződés megkötését bizonyítottnak kell tekinteni, ha a fogyasztó bemutatja a termék ellenértékének megfizetését hitelt érdemlően igazoló bizonylatot. Mindezek érdekében kérjük tisztelt Vásárlóinkat, hogy örizék meg a fizetési bizonylatot is. A jótállási időn belüli meghibásodás esetén a fogyasztó - választása szerint - (i) a hibás termék díjmentes kijavítását vagy kicserélését követelheti, kivéve, ha a választott igény teljesítése lehetetlen, vagy ha az a jótállásra kötelezettnek a fogyasztó által érvényesíteni kívánt másik igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, vagy (ii) ha a kötelezett a kija - vítást, illetve kicserélést nem vállalata, vagy e kötelezettségének megfelelő határidön belül, a fogyasztó érdekeit kímélve nem tud eleget tenni, vagy ha a fogyasztónak a kijavításhoz vagy kicseréléshez fűződő érdeke megszűnt, akkor a fogyasztó megfelelő árleszállítást igényelhet, vagy a hibát a kötelezett költségére maga kijavíthatja vagy mással kijavíttathatja vagy elállhat a szerződéstől. Jelentéktelen hiba miatt elállásnak nincs helye. A fogyasztó a választott jogáról másikra térhet át. Az áttéréssel okozott költséget köteles a jótállásra kötelezettnek megfizetni, kivéve, ha az áttérésre a jótállásra kötelezett adott okot, vagy az áttérés egyébként indokolt volt. ■ Ha a jótállási időtartam alatt a termék első alkalommal történő javítása során megállapítást nyer, hogy a termék nem javítható, a fogyasztó eltérő rendelkezése hiányában a termék a megállapítást követő 8 napon belül kicserélésre kerül. Ha a termék cseréjére nincs lehetőség, a fogyasztó által bemutatott, a termék ellenértékének megfizetését igazoló bizonylaton feltüntetett vételárat nyolc napon belül kell a fogyasztó részére visszatéríteni ■ Ha a jótállási időtartam alatt a termék három alkalommal történő kijavítást követően ismét meghibásodik, a fogyasztó eltérő rendelkezése hiányában, valamint ha a fogyasztó nem igényli a vételár arányos leszállítását, és nem kívánja a terméket a jótállásra kötelezett költségére kija-vitani vagy mással kijavíttatni, a termék 8 napon belül kicserélésre kerül. Ha a termék kicserélé-sére nincs lehetőség, a fogyasztó által bemutatott, a termék ellenértékének megfizetését igazoló bizonylaton feltüntetett vételárat nyolc napon belül kell a fogyasztó részére visszatéríteni. ■ Ha a termék kijavítására a kijavítási igény közlésétől számított 30. napig nem kerül sor, a fogyasztó eltérő rendelkezése hiányában a terméket a 30 napos határidő eredménytelen el teltét követő nyolc napon belül cserélni kell. Ha a termék cseréjére nincs lehetőség, a fogyasztó által bemutatott, a termék ellenértékének meg-fizetését igazoló bizonylaton feltüntetett vételá-rat a 30 napos kijavítási határidő eredménytelen elteltét követő nyolc napon belül kell a fogyasztó részére visszatéríteni. ■ A fogyasztó a hiba felfedezését követően késedelem nélkül, legkésőbb a felfedezéstől számított 2 hónapon belül köteles a hibát közölni. A bejelentés kapcsán kérjük vegye figyelembe, hogy a jótállási igény kizárólag a jótállási határidőben érvényesíthetől Mindazonáltal a jótállási határidő meghosszabbodik a javításra átadás nap-jától kezdve azzal az idővel, amely alatt a fogyasztó a terméket a hiba miatt rendelte-tésszerűen nem használhatta. Ha a jótállásra kötelezett jótállási kötelezettségének megfelelő határidőben nem tesz eleget, a jótállási igény a fogyasztó erre irányuló felhívásában túzött meg felelő határidő elteltétől számított 3 hónapon belül akkor is érvényesíthető bíróság előtt, ha a jótállási idő már eltelt. E határidő elmulasztása jogvesztéssel jár. A jótállási kötelezettség teljesítésével kapcsolatosan felmerülő költségek a jótállás kötelezettjét terhelik.
■ A 151/2003. (IX.22.) Korm.rendeletben meghatározott tartós fogyasztási cikk meghibásodása miatt a vásárlástól (üzembe helyezéstől) számított három munkanapon belül érvényesített csereigény esetén a terméket értékesítő vállalkozás nem hivatkozhat aránytalan többletköltségre, hanem köteles a tartós fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza (és a csere nem lehetetlen). ■ Kijavítás esetén a fogyasztási cikkbe csak új alkatrész kerülhet beépítésre. Javítási- vagy csereigény esetén törekedni kell arra, hogy a kijavítás vagy kicserélés 15 napon belül megtörténjen. Ha a javítás vagy a csere időtartama a 15 napot meghaladja, akkor tájékoztatni kell a fogyasztót a kijavítás vagy a csere várható időtartamáról. A tájékoztatás a fogyasztó előzetes hozzájárulása esetén elekt - ronikus úton, vagy a fogyasztó általi átvétel igazolására alkalmas más módon történik. A rögzített bekötésű, illetve a 10kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható fogyasztási cikket – járművek kivételével - az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el – és visszaszállításról a jótállás kötelezettje, vagy – a javítószolgálatnál közvetlenül érvényesített kijavítási igény esetén – a javítószolgálat gondoskodik.
■ Nem tartozik jótállás alá a hiba és a jótállásra kötelezett mentesül a jótállási kötelezettség alól, ha bizonyítja, hogy a hiba oka a termék fogyasztó részére való átadását követően keletkezett, így például ha a hibát ■ nem rendeltetésszerű használat, használati útmutató figyelmen kívül hagyása, helytelen szállítás vagy tárolás, leejtés, rongálás, elemi kár, készüléken kívülálló ok (pl. hálózati feszültség megengedettnél nagyobb ingadozása) ■ illetéktelen átalakítás, beavatkozás, nem hivatalos szerviz által végzett szakszerűtlen javítás ■ fogyasztó feladatát képező karbantartási munkák elmulasztása ■ normál, természetes elhasználódásra visszavezethető (pl. elem lemerülése) vagy üzemszerű kopásnak tulajdonítható meghibásodás okozta. A jótállás a fogyasztó jogszabályból eredő jogait, így különösen a Polgári Törvénykönyv szerinti kellékszavatossági illetve termékszavatossági jogait nem érinti. ■ Tájékoztatjuk, hogy a fogyasztóvédelmi törvényben meghatározott fogyasztói jogvita bíróságon kívüli rendezése érdekében Ön a megyei (fővárosi) kereskedelmi és iparkamarák által működtetett békéltető testület eljárását is kezdeményezheti (a békéltető testületek elérhetősége: https://bekeltetes.hu/index.php?id=testuletek).
A kereskedő tölti ki
Megnevezés:
Típus: Gyártási szám:
A termék azonosításra alkalmas részeinek meghatározása (ha alkalmazható):......
Vásárlást igazoló bizonylat száma:
A vásárlás (üzembe helyezés) időpontja: 20..... hó.....nap.
Kereskedő bélyegzője: Kereskedő aláírása:
Kereskedő címe: ....
Javítás esetén alkalmazandó
A kereskedő vagy szerviznél történő közvetlen bejelentés esetén a szerviz tölti ki
A jótállási igény bejelentésének idópontja:
Javításra átvétel idópontja:
Hiba oka:
Javítás módja:
A termék fogyasztó részére való visszaadásának időpontja:
A jótállás – kijavítás időtartamával meghosszabbított – új határideje:
Szerviz pecsétje: Kereskedő pecsétje:
Kicserélés esetén alkalmazandó
A jótállási igény kicseréléssel került rendezésre.
A csere idópontja: ....
Kereskedő bélyegzője:
Tisztelt Fogyasztó!
Köszönjük, hogy termékünket választotta. Cégünk és szervizünk elérhetősége:
FAST Hungary Kft. H-2310 Szigetszentmiklós, Kántor út 10. Tel.: 06-23-330-905; 06-23-330-830;
Fax: 06-23-330-827, E-mail: szerviz@fasthungary.hu
- Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ
- TARTALOM
- ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
- FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK
- CSOMAGOLÁS
- HASZNÁLATI ÚTMUTATÓ
- A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA
- A FÚNYÍRÓ LEÍRÁSA (1. ábra)
- ÖSSZEÁLLÍTÁS/ELÖKÉSZÍTÉS
- ⚠️ FONTOS INFORMÁCIÓK: A fűnyírót ÜZEMANYAG ÉS OLAJ NÉLKÜL szállítjuk.
- VEGYE KI A FÜNYÍRÓT A KARTONDOBOZBÓL
- A FÜNYÍRÓ ÖSSZEÁLLÍTÁSA
- A FOGANTYÚ ÖSSZEÁLLÍTÁSA
- ÜZEMANYAG FELTÖLTÉSE
- Ehhez a motortípushoz a megfelelő üzemanyag a NATURAL 95
- A FÜNYÍRÓ KEZELÉSE ÉS ÜZEMELTETÉSE
- A FÜNYÍRÓ BEINDÍTÁSA
- A KERÉKMEGHAJTÁS KEZELÉSE
- A BENZINES FÜNYÍRÓ HASZNÁLATÁNAK MÓDJAI
- Figyelmeztetés: Ne használja a fünyírót 20°-nál meredekebb lejtön - a motor besülhet!
- VÁGÁS ÉS A FÚ ÖSSZEGYÜJTÉSE A KOSÁRBA
- VÁGÁS ÉS A FÚ HÁTSÓ KIDOBÁSA
- MULCSOZÁS
- A VÁGÁSI MAGASSÁG BEÁLLÍTÁSA
- A VÁGÓKÉSEK CSERÉJE
- OLAJCSERE
- BIZTONSÁGI UTASÍTÁSOK
- ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
- HASZNÁLATI UTASÍTÁSOK
- KARBANTARTÁS
- A GYEP GONDOZÁSA
- KARBANTARTÁS
- SZERVIZ
- A JÓTÁLLÁS NEM VONATKOZIK
- TÁROLÁS
- MEGFELELŐSÉGI NYILATKOZAT
- EK MEGFELELŐSÉGI NYILATKOZAT
- MEGSEMMISÍTÉS
- A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ
- Warranty Certificate / Jótállási jegy/
- A kereskedő tölti ki
- Javítás esetén alkalmazandó
- A kereskedő vagy szerviznél történő közvetlen bejelentés esetén a szerviz tölti ki
- Kicserélés esetén alkalmazandó
Márka : Fieldmann
Modell : FZR 4608-B
Kategória : Fűnyíró
