HASZNÁLATI ÚTMUTATÓ MX-25302 Maxwell

állítsa a megfelelő állásba (funkcióhoz)

nem ismeri, állítsa a kapcsolót a legmagasabb méréshatárra és onnan haladjon visszafelé, amíg a megfelelő értéket eléri.

Kijelző	3 1⁄2 digitesfolyadékkristályoskijelző, 26 mm-eskarakterekkel
Polaritás	automatikus negatívpolaritás kijelzés
Nullázás automatikus
Mérési eljárás A/D konverter
Túlterhelés kijelzés	csak az „1/-1” feliratlátható
Alacsonytelepfeszültség	az elem( [IMAGE] )szimbólummegjelenik a kijelzón
Biztonsági előírás	CE EMC/LVD. Aműszer megfelel azIEC1010 szabványnak
Érintésvédelmi osztály	II Kettős szigetelésű
Üzemi környezethőmérséklet (relatív páratartalom)	0-40 °C (< 80%)
Tárolási környezethőmérséklet (relatív páratartalom)	-20 °C- +60 °C (< 80%)
Elem	1 db 9V-os IEC 6F22 típusú elem
Méretek	190 mm x 88,5 mmx27,5 mm
Tömeg 320g (elemmel)
Tartozékok	használati utasítás,műszerzsinór (piros és fekete,1 pár),ütésvédő tok

ELEKTROMOS JELLEMZÖK

A pontosság +/- (kijelzett érték %-a + digitek száma) 23 +/-5 °C-on, 75%-nál kisebb relatív páratartalom esetén

DC feszültség

Méréshatár Pontosság Felbontás
200 mV	+/- (0,5% + 3)	0,1 mV
2 V 1 mV
20 V 10 mV
200 V 100 mV
1000 V +/- (1,0% + 10) 1 V

Impedancia 10MΩ
Túlterhelés elleni védelem	1000 VDC
200 mV-os méréshatár:	250 V DC / AC RMS
2-1000 V-os méréshatár:	1000 V DC / AC RMS

AC feszültség

Méréshatár Pontosság Felbontás
2 V	+/- (0.8% + 5)	1 mV
20 V		10 mV
200 V		100 mV
750 V	+/- (1.2% + 10)	1 V

Bemeneti impedancia

2V-os méréshatár:	10 MΩ
20-700 V-os méréshatár:	10M Ω
Túlterhelés elleni védelem	1000 V DC /AC RMS

Frekvencia tartomány

Szinusz jel ésháromszög jel:	40-1000 Hz
750 V-os méréshatár:	40-200 Hz
Jelzett érték:	átlagérték ("True" RMS szinuszos jel esetén)

Ellenállás

Méréshatár Pontosság Felbontás
200 Ω +/- (0,8% + 5) 0,1 Ω
2 kΩ	+/- (0,8% + 3)	1 Ω
20 kΩ 10 Ω
200 kΩ 100 Ω
2 MΩ 1 kΩ
20 MΩ +/- (1,0%+ 25) 10 kΩ
200 MΩ	+/- (5,0%(rdg-10)+ 20)	100 kΩ

Terheletlen kimenő feszültség	< 3 V
Túlterhelés elleni védelem	250V DC/AC RMS

DC áram

Méréshatár Pontosság Felbontás
200 mA +/- (0,8% + 3) 100 μA
20 mA +/- (1,2% + 4) 10 mA
20 A	+/- (2,0% + 5)	10 μA

Maximális mérési feszültség	200 mV
Túlterhelés elleni védelem	0,2 A / 250 V „F” jelzésű biztosíték és 20A / 250V „F” jelzésű biztosíték

AC áram

Méréshatár	Pontosság Felbontás
20 mA	+/- (1,0% + 5)	10 μA
200 mA +/-	(3,0% + 10) 100 μA
20 A	+/- (2,0% + 5)	10 mA

Maximális bemenő áram	20 A (maximum 10 másodpercig)
Túlterhelés elleni védelem	0,2A / 250 V „F” jelzésű biztosíték és 20A / 250V „F” jelzésű biztosíték
Frekvencia tartomány	40-200 Hz

Kapacitás

Méréshatár Pontosság Felbontás
20 nF	+/- (2,5% + 20)	1 nF
200 nF		1 nF
2 μF		1 nF
200 μF +/- (5.0%+10)		100 nF
2000 nF +/- (5.0%+10)		100 nF

Mérési frekvencia	150 Hz
Túlterhelés elleni védelem	36 V DC / AC RMS

Hőmérséklet

Méréshatár	Pontosság	Felbontás
-20 °C–1000°C	+/- (1,0%+3)< 400 °C	1°C
	+/-(1,5%+15)≥ 400 °C

K típusú hőmérsékletmérő szenzorral

Dióda teszt

Funkció	Leírás	Teszt állapot
	A dióda nyitófeszültségét méri	Nyitóirányú DC áram kb. 1 mA Záró irányú DC feszültség kb. 3 V
	Sípoló hang jelzi, ha a V/Ohm és a COM csatlakozók közötti ellenállás kisebb, mint 90 Ω	Nyitófeszültség kb. 3 V

Túlterhelés elleni védelem

250 V DC / AC RMS

Figyelmeztetés: Ne csatlakoztasson a kapcsokra külső feszültségforrást!

Frekvencia

Méréshatár

Pontosság Felbontás

2 kHz	+/- (3,0%+15)	1 Hz
1 MHz 100 Hz

Bemeneti érzékenység	1 V RMS
Túlterhelés elleni védelem	250 V DC / AC RMS (maximum 15 másodpercig)

Tranzisztor hFE teszt

Funkció Leírás Teszt állapot
h_FE	A tranzisztor áramerősítési tényezőjét méri (0-1000) (Minden típus)	Bázisáram kb. 10 μA V_CE kb. 3 V

Kontaktos fáziskereső funkció

mérővezetéket.

ÜGYELJEN ARRA, HOGY AZ UJJAI MINDIG A MÉRÖNYÉL UJJVÉDŐI MÖGÖTT MARADJANAK! Ha van jelen fázis, akkor a műszer folyamatos sípoló hangot ad és a HOLD gomb alatti lámpa pirosan ég, illetve a kijelzön '1' felirat lesz, ha pedig nincs fázis, akkor '000' kijelzés tapasztalható.

FONTOS!!

TEST állásban legyen a funkciókapcsoló!

Használat

POWER gombot. Ha az elem lemerült, az szimbólum megjelenik a kijelzón.

hogy a bemenő feszültség vagy áram ne haladja meg a jelzett értéket. Így megakadályozhatja a belső áramkörök sérülését.

állítsa a megfelelő állásba (funkcióhoz)

nem ismeri, állítsa a kapcsolót a legmagasabb méréshatárra és onnan haladjon visszafelé, amíg a megfelelő értéket eléri.

DC és AC feszültség mérése

piros csatlakozót a „V/ Ω /Hz” aljzatba.

V pozícióba és csatlakoztassa a tapogatókat párhuzamosan a feszültségforrással a mérés idejére.

Megjegyzés:

állítsa a kapcsolót a legmagasabb méréshatárra és onnan haladjon visszafelé, amíg a megfelelő értéket eléri.

Ilyenkor kapcsolja a funkciókapcsolót magasabb méréshatárba.

feszültséget a bemenetre. A kijelzés lehetséges magasabb feszültségeken is, de ez a belső áramkörök sérüléséhez vezethet.

közben.

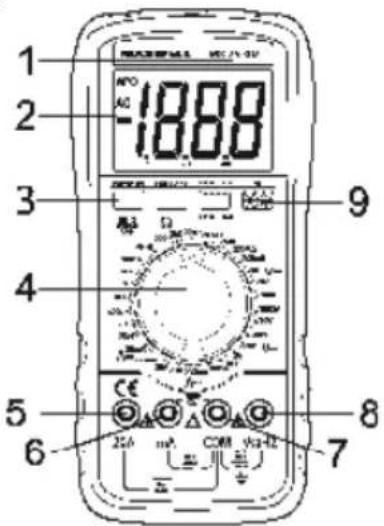

1. Model szám
2. LCD kijelző
3. Háttérvilágítás/Auto Power Off kikapcsolás
4. Funkció kapcsoló
5. „+“ bemeneti aljzat : 20A
6. „+” bemeneti aljzat: mA+ kapacitás + hómérséklet
7. „-” bemeneti aljzat : föld (GND) + kapacitás + hőmérséklet
8. „+” bemeneti aljzat : feszültség, ellenállás, dióda, folyonosság teszt
9. Tranzisztor foglalat

DC és AC áram mérése

piros vezetéket pedig a „mA” (max. 200 mA) vagy „20A” jelzésű aljzatba, 200 mA-es illetve

20A-es méréshez.

méréshatárhoz.

áramforrással a méréshez.

előző pontokat kövesse, de a piros mérőzsinórt a „20A” jelzésű aljzatba csatlakoztassa.

Megjegyzés:

a kapcsolót a legmagasabb méréshatárra és onnan haladjon visszafelé, amíg a megfelelő értéket eléri.

Ilyenkor kapcsolja a funkciókapcsolót magasabb méréshatárba.

bemenettől függően. (A teszt ideje max. 10 másodperc.) A túl nagy áramerösség a biztosítékot kiolvasztja, amit ki kell cserélni. A 20 A-es méréshatár nincs biztosítva.

Ellenállásmérés

piros vezetéket pedig a „V/ Ω” aljzatba.

méréshatárra.

áramkörhöz, de azzal párhuzamosan.

Figyelmeztetés: biztosítsa a mérendő áramkör feszültségmentességét!

RMS (max. 10 másodpercig).

Megjegyzés:

méréshatár maximális értékét, és a műszer túlterhelést jelez („1”), válasszon egy magasabb méréshatárt. 1MΩ fölötti ellenállásoknál a műszer néhány másodperc alatt stabilizálja a kijelzett értéket. Ez teljesen normális nagy értékű ellenállások mérésénél.

szakadás), a kijelzön az „1” felirat jelenik meg a méréshatár túllépés miatt.

a teszt alatt az áramkör feszültségmentes legyen, és a kondenzátorok legyenek kisütve.

a belső áramkörök sérüléséhez vezethet.

Kapacitásmérés

és „COM" aljzataiba.

a szondába, ügyelve a helyes polaritásra, amikor szükséges

Megjegyzés:

méréshatár maximális értékét, és a műszer túlterhelést jelez („1”), válasszon egy magasabb méréshatárt.

Ne csatlakoztasson külső feszültséget vagy áramot az aljzatba. Mérés előtt kapcsolja ki a tápfeszültséget és a kondenzátorokat süsse ki. Az elektrolit kondenzátorokat mérés előtt süsse ki!

Dióda és folytonosság teszt

a pirosat a „V/ Ω” aljzatba. (Megjegyzés: a piros tapogató polaritása: +)

állásba.

kijelzön a dióda nyitófeszültsége látható.

Sípoló hang jelez, ha az ellenállás kisebb 90Ω -nál.

Megjegyzés:

szakadás), a kijelzön az „1” felirat jelenik meg.

ban, és túlterhelés, ha a diódát fordított polaritással csatlakoztatta.

Hömérséklet mérés

csatlakozóját az aljzatba (ügyelve a polaritásra fekete: „-”) a másik végét pedig helyezze a mérendő hőmérsékletű helyre. A kijelzőn a mért hőmérséklet olvasható °C-ban.

Tranzisztor hFE teszt

PNP, és helyezze az alkatrészt a lábkiosztásának megfelelő csatlakozóba.

tényezője olvasható le.

$$ I = 1 0 \mu A, V _ {B C} = 2, 8 V $$

Frekvenciamérés

árnyékolt kábelt a „COM“ és a „V/ Ω/Hz” aljzatokba.

érintse a tapogatókat a jelforráshoz. Megjegyzés:

frekvenciát.

kis jelek mérésénél.

Adat rögzítés

kijelzön az éppen akkor mért érték marad. A kikapcsoláshoz nyomja meg újra a „HOLD” nyomógombot.

Automatikus kikapcsolás és készenléti állapot

kikapcsol.

újra bekapcsol.

FIGYELMEZTETÉS

biztosítsa, hogy a vezetékek ne csatlakozzanak árammérő aljzathoz és a funkciókapcsoló ne legyen ellenállás vagy dióda ellenőrző állásban. Mindig ellenőrizze, hogy a mérendő mennyiségnek megfelelő aljzatba csatlakoztatta-e a vezetéket.

feszültség mérésekor, különösen erősáramú berendezéseknél.

csatlakozást.

feszültségmentesítse, mielőtt megszakítaná, hogy csatlakoztassa hozzá a multimétert, és ne mérjen 20 A-nél nagyobb áramot.

elött gondoskodjon az áramkör feszültségmentesítéséröl.

cseréljen.

tokjának kinyitása előtt kapcsoljon le minden külső áramkört és kapcsolja ki a multimétert.

KEZELÉS ÉS KARBANTARTÁS

Kezelés

éri, törölje le azonnal. A folyadékok korrodálják az áramköröket.

hőmérsékleten szabad. A magas hőmérséklet rövidíti az elektronikus eszközök élettartamát, megrongálja az elemeket, és eltorzítja, megolvasztja a műanyag alkatrészeket.

Az elejtés kárt tesz az áramkörökben és a tokban, ami a multiméter helytelen működését okozza.

szennyeződésektől, ami az alkatrészek idő előtti kopását eredményezik.

alkalmazzon vegyszereket, oldószereket vagy erős tisztítószert a tisztításhoz.

Elemcsere (1 db 9V-os)

műszerről. Kapcsolja ki a multimétert és a műszerzsinórt húzza ki az aljzatból.

fedelet.

ugyanolyan típusúra.

Biztosítékcsere

műszerről. Kapcsolja ki a multimétert és a műszerzsinórt húzza ki az aljzatból.

fedelet.

típusúra és értéküre. (5x20 mm, 200 mA / 250 V „F” jelzésű.)
