HASZNÁLATI ÚTMUTATÓ MX-25109 Maxwell
Ez a 3½ digites multiméter DC és AC feszültség, DC áramerősség, ellenállás és dióda mérésére szolgál. Folytonossági teszt funkcióval van ellátva, de használható logikai teszterként is. Ideális munkahelyi és otthoni használatra is.
- Kijelző: 22 mm digit magasságú LCD kijelző
- Max. kijelzés: 1999 (3 1/2) automata polaritás kijelzés
- Mintavételezés: 3 x / mp
- Túlterhelés kijelzés: „1“ szimbólum a kijelzőn
- Alacsony elem töltöttség: „” szimbólum
- Működési hömérséklet: (0\~40)°C, relatív páratartalom <80%
- Tápellátás: 9V elem (NEDA1604/6F22)
- Méret: 145×85×30mm (Hossz×szélesség×magasság)
- Súly: kb. 170g (elemmel együtt)

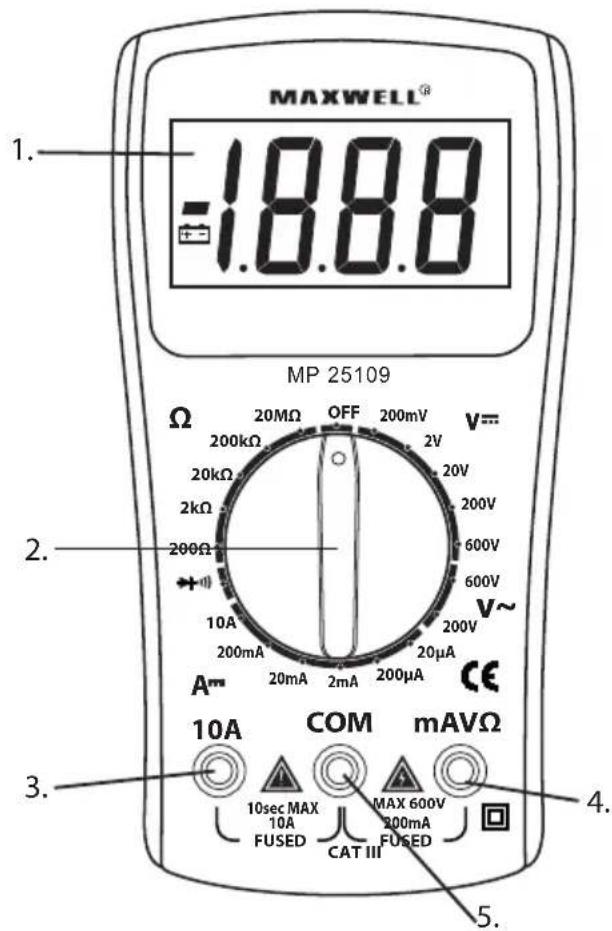

Az ELÓLAP LEÍRÁSA
1. Kijelző
3½ digit, 7 szegmens, nagy LCD (27 × 53 mm)
2. Funkció és méréshatár kapcsoló
Ezzel a kapcsolóval ki lehet választani a funkciókat és a kívánt méréshatárt, továbbá bekapcsolható vele a műszer. Az elem hosszabb élettartamának megőrzése érdekében a műszer használata után a kapcsolót állítsa az "OFF" pozícióba
3. "10A" banán (műszerzsinór) aljzat
Csatlakoztassa ebbe az aljzatba a piros (pozitív) mérőzsinórt 5A áramerősség méréséhez
4. "VΩmA" banán aljzat
Csatlakoztassa ebbe az aljzatba a piros (pozitív) mérőzsinórt minden feszültség, ellenállás és áramerősség (kivéve 10A) méréséhez.
5. "COM" banán aljzat
Csatlakoztassa ebbe az aljzatba a fekete (negatív) mérőzsinórt.
TECHNIKAI ADATOK
DC Feszültség
| Méréshatár Felbontás Pontosság | |
| 200mV 100μV | ±0.5% +4D |
| 2000mV 1mV | |
| 20V 10mV | |
| 200V 100mV | |
| 600V 1V ±1.0% +5D | |
Túlterhelés védelem: 600V DC
Bemeneti impedancia: 1MΩ
AC Feszültség
| Méréshatár Felbontás Pontosság | |
| 200V 100mV | ±1.2% +10D |
| 600V 1V | |
Frekvenciatartomány: 40Hz \~ 200Hz
Túlterhelés védelem: 600V RMS
Bemeneti impedancia: 1MΩ
Folytonossági teszt hangjelzéssel
| Méréshatár Leírás | |
| (2×2×) | Beépített csipogó jelzi, ha az ellenállás kevesebb, mint 70 ± 20 |
Túlterhelés védelem: 15 másodperc maximum 250V DC/AC csúcsérték
DC Áramerősség
| Méréshatár Felbontás Pontosság | ||
| 20uA 0.01μA | ±1.5% +3D | |
| 200uA 0.1μA | ||
| 2mA 1μA | ||
| 20mA 10μA | ||
| 200mA | 100μA | |
| 10A | 10mA | ±2% +5D |
Túlterhelés védelem: 200mA/250V biztosíték és 10A/250V biztosíték
Max. bementi feszültség: 10A (max. 6 sec.)
Ellenállás
| Méréshatár Felbontás Pontosság | ||
| 200Ω | 0.1Ω | ±0.8% +5D |
| 2kΩ | 1Ω | ±0.8% +3D |
| 20KΩ 10Ω | ||
| 200KΩ 100Ω | ||
| 20MΩ | 10kΩ | ±1.0% +15D |
Max. nyitott áramköri feszültség: 3.0V
Túlterhelés védelem: 15 másodperc maximum 250V
MÜKÖDTETÉS
FIGYELMEZTETÉS
Elektromos áramütés és/vagy a műszer meghibásodásának elkerülése végett, ne mérjen 300V feszültséget meghaladó értéket!
A müszer használata előtt mindig ellenőrizze
a mérőzsinórok, csatlakozók, mérőszondák állapotát, szigetelésüket, nem sérültek-e!
DC és AC feszültség mérése
aljzatba, a feketét pedig a "COM" aljzatba.
a kívánt feszültség pozícióba. Ha a feszültség ismeretlen, állítsa a kapcsolót a legmagasabb méréshatárra, csatlakoztassa a mérőzsinórt a készülékhez vagy a mérendő áramkörhöz és csökkentse addig a méréshatárt, amíg kielégítő értéket nem mutat.
DC áramerösség mérése
aljzatba, a feketét pedig a "COM" aljzatba. (200mA és 10A áramerősség közötti méréshez csatlakoztassa a piros mérőzsinórt a "10A" aljzatba.)
pozícióba.
csatlakoztassa sorosan a mérendő áramkörbe.
lett tervezve. A mérőzsinór az áramkörrel legfeljebb 6 másodpercig érintkezzen, és a mérési folyamatok között hagyjon néhány másodperc szünetet
Ellenállás mérése
aljaztba, a feketét pedig a "COM" aljzatba.
pozícióba.
áramkörhöz.
Dióda mérése
aljzatba, a feketét pedig a "COM" aljzatba.
→" pozícióba.
dióda anódjához, a feketét pedig a katódjához.
jelenik meg mV értékben. Ha a dióda zár, a kijelző "1"-et mutat.
Folytonossági teszt hangjelzéssel
aljzatba, a feketét pedig a "COM" aljzatba.
" pozícióba.
áramkör két pontjához. Ha az ellenállás kevesebb, mint a 70Ω±20Ω, megszólal a csipogó.
KARBANTARTÁS
Elem- és biztosítékcsere
kiégése majdnem mindig működtetési hiba eredménye.
■" jelenik meg a kijelzön, elemet kell cserélni.
cseréjéhez távolítsa el a 1 db csavart az elemtartó aljáról, és cserélje ki a régit az újra figyelve a polaritás megfelelő elhelyezésére.
FIGYELMEZTETÉS
Elektromos áramütés elkerülése végett, mielőtt felnyitná a műszert, győződjön meg, hogy eltávolította a mérőzsinórokat mindenféle áram alatt lévő áramkörtöl!
