HASZNÁLATI ÚTMUTATÓ ZRC25JB ZANUSSI

A készülék üzembehelyezése és használatbavétele előtt kéjük, hogy gondosan olvassa el a kezelési tájékoztatót, amely biztonsági előírásokat, hasznos tudnivalókat, tájékoztatásokat és ötleteket tartalmaz. Ha a kezelési tájékoztatóban leírtaknak megfelelően használja a készüléket, akkor az megfelelő módon fog működni és az Ön legnagyobb megelégedését fogja szolgálni.

Az alábbi jelölések a könnyebb eligazodást segítik:

Biztonsági előírások

Ennél a jelképnél található figyelmeztetések és útmutatások az Ön és a készülék védelmét szolgálják.

Hasznos tudnivalók, információk

Környezetvédelmi tájékoztatások

Ötlet jelkép

Ennél a jelképnél ötleteket talál, amelyek az ételekkel és azok tárolásával kapcsolatosak.

A használati útmutató a környezeti hatások csökkentésére vonatkozó tájékoztatást is tartalmaz.

A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezötlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

Tartalomjegyzék

Fontos információk a biztonságról .....45

Általános biztonsági előírások....45

Gyermekekkel kapcsolatos biztonsági előírások.....45

Az üzembehelyezésre vonatkozó

biztonsági előírások 45

Izobutánra vonatkozó biztonsági előírások....45

Az üzemeltető figyelmébe....46

Általános tájékoztatás....46

A készülék leírása, főbb részei .....46

A készülék kezelése....47

Használatbavétel....47

Hömérsékletszabályozás, beállítás 47

Tárolási javaslatok 47

Élelmiszerek tárolási ideje és hömérséklete......47

A hütötér használata....47

Hasznos tudnivalók és tanácsok ....47

Ötletek és gondolatok....48

Igy lehet energiát megtakarítani: 48

Szekrény és környezet 48

Karbantartás....48

Leolvasztás....48

Rendszeres tisztítás ....48

Használaton kívüli készülék 49

Hibaelhárítás 49

Izzócsere 49

Ha valami nem müködik....49

Az üzembehelyező figyelmébe 50

Müszaki adatok....50

Tartozék jegyzék 50

A készülék üzembehelyezése....50

Szállítás, kicsomagolás....50

Tisztítás....50

Elhelyezés....50

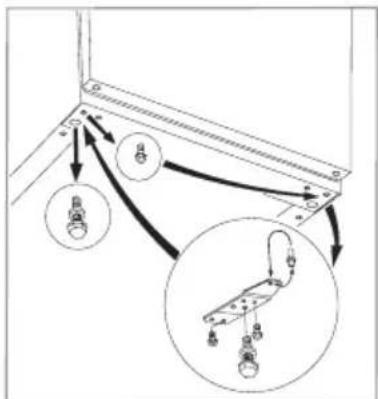

Ajtónyitásirány változtatása....51

Villamos csatlakozás 52

Tárolási idő táblázat 53

Jótállás és szerviz....54

Garanciafeltételek 54

Szervíz és pótalkatrészek 54

Az Electrolux Csoport a világ legnagyobb konyhai, fürdőszobai, tisztító és szabadteri készülékeket gyártó vállalata. Több mint 55 millió Electrolux csoport által forgalmazott terméket (többek között hűtőszekrényeket, tűzhelyeket, porszívókat, láncfűrészeket és fűnyíró gépeket) adnak el évente mintegy 14 milliárd dollár értékben a világ több mint 150 országában.

Általános biztonsági előírások

• Örizze meg ezt a kezelési tájékoztatót és az költözéskor vagy tulajdonosváltáskor kisérje a készüléket.
• A készüléket csak élelmiszerek tárolására, normál háztartási és kizárólag e kezelési tájékoztató szerinti használatra tervezték.
• A szervizelést, javításokat - beleértve az elektromos csatlakozó kábel javítását és cseréjét - a gyártó által feljogosított márkaszerviz végezze. A javításhoz csak az általuk szállított pótalkatrészek használhatók. Ellenkező esetben a készülék károsodhat vagy egyéb anyagi kár, illetve személyi sérülés keletkezhet.
• A készülék csak akkor feszültségmentes, ha a villásdugót kihúzta a dugaszoló aljzatból. Ezért tisztítás, karbantartás előtt mindig húzza ki a villásdugót (de ne a kábelnél fogva). Ha a dugaszoló aljzat nehezen hozzáférhető helyen van, akkor a villamos hálózat lekapcsolásával kapcsolja ki a készüléket.
• Nem szabad a hálózati csatlakozó kábelt megtoldani!
• Győződjön meg, hogy a készülék hátoldalán található hálózati csatlakozó kábel mechanikai sérüléstöl mentes legyen!

- A sérült hálózati csatlakozó túlmelegedhet és tüzet okozhat!

- Ügyeljünk, hogy az elektromos csatlakozó kábelre semmilyen tárgy ne kerüljön, ill. a kábel ne kerülhessen a készülék alá.

-Rövidzárlat és tüz keletkezhet.

- Áramtalanításkor a villásdúgót a csatlakozó aljzatból a villásdugó megfogásával húzzuk ki!

• A kábel sérülése rövidzárlatot, tüzet és/vagy áramütést okozhat.
• A sérült hálózati csatlakozó kábelt, kizárólag, a gyártó által feljogosított márkaszerviz képviselője cserélheti le.

Csak szakszerüen rögzített csatlakozó aljzathoz csatlakoztassuk a készüléket!

- Áramütés vagy tüz keletkezhet.

• A belső világítás burája nélkül a készüléket üzemeltetni tilos!
• Tisztításkor ne használjon éles, hegyes vagy kemény eszközöket, mivel ezek a hűtőrendszer (kondenzátor, elpárologtató) sérülését okozhatják.
• Ügyeljen arra, hogy folyadék a hőmérsékletszabályozóhoz, illetve a világításszerelvénybe ne kerüljön.
• Forró lábast ne érintsen a hűtőkészülék műanyag részeihez.
• Éghető gázt és folyadékot ne tároljon a készülékben, mert robbanásveszélyes.
• A leolvasztás során keletkező olvadékvíz kivezető nyilását rendszeresen ellenőrizze és tisztítsa. Erre egyébként jelzőcimke is figyelmeztet a készülék belsejében. Dugulás esetén a felgyülemlett olvadékvíz a készülék idő előtti meghibásodását okozza.

Gyermekekkel kapcsolatos biztonsági előírások

• Ne hagyja, hogy gyermekek a készülék csomagolóanyagával játsszanak. A műanyag fólia fulladásveszélyt okozhat.
• A készüléket felnötteknek kell kezelniük. Ügyeljen arra, hogy gyermekek ne játsszanak a készülékkel, illetve annak szabályzó részeivel.
• Ha a készüléket a későbbiekben nem kívánja használni, akkor húzza ki a villásdugót a dugaszoló aljzatból, vágja el a hálózati csatlakozó kábelt (lehetőleg minél közelebb a készülékhez) és szerelje le az ajtót. Így megakadályozható, hogy játszó gyermekek áramütést szenvedjenek vagy bezárják magukat a készülékbe.
  A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan.

Az üzembehelyezésre vonatkozó biztonsági előírások

• Tegye a készüléket fal mellé, hogy elkerülje a meleg részek (kompresszor, kondenzátor) érintését, illetve megfogását, megelőzve ezzel az esetleges égési sérüléseket.
• Ügyeljen arra, hogy a készülék mozgatásakor a villásdugó ne legyen a dugaszoló aljzatban.
  A készülék elhelyezésekor figyeljen arra, hogy azt ne helyezze az elektromos csatlakozó kábelre.

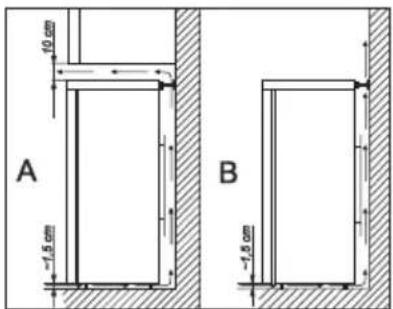

• A készülék körül legyen megfelelő levegőáramlás, ennek hiánya túlmelegedéshez vezet. A megfelelő levegőáramlás elérése érdekében kövesse az üzembehelyezésre vonatkozó utasításokat.

Izobutánra vonatkozó biztonsági előírások

Figyelmeztetés

A készülék hűtőközege izobután (R 600a), amely fokozottan tűz- és robbanásveszélyes.
A készülék burkolatában vagy a beépítési szerkezetben lévő szellőzőnyilásokat szabadon kell tartani!
- A fagymentesítő eljárás gyorsítására nem szabad más mechanikai vagy egyéb eszközöket használni, mint amelyeket a gyártó ajánl.
- A hütökört (kondenzátor, elpárologtató) nem szabad megrongálni.
- A készülék élelmiszertároló részeinek a belsejében nem szabad villamos készülékeket használni, kivéve a gyártó által ajánlott tipusúakat.

Élet- és vagyonbiztonsági szempontból tartsa be a kezelési tájékoztató előírásait, mert ennek elmulasztásából származó károkért a gyártó semminemű felelősséget nem vállal.

Az üzemeltető figyelmébe

Általános tájékoztatás

A készülék hivatalos megnevezése „háztartási hűtőszekrény mélyhűtő rekesz nélkül”. A készülék ennek megfelelően hűtött élelmiszerek tárolására használható, de fagyasztott, mélyhűtött ételek tárolására és jegkészítésre nem alkalmas.

A készülék különféle klimaosztálynak megfelelő hőmérséklethatárok között teljesítheti a szabványok előírásait.

A klímaosztály betűjele az adattáblán található.

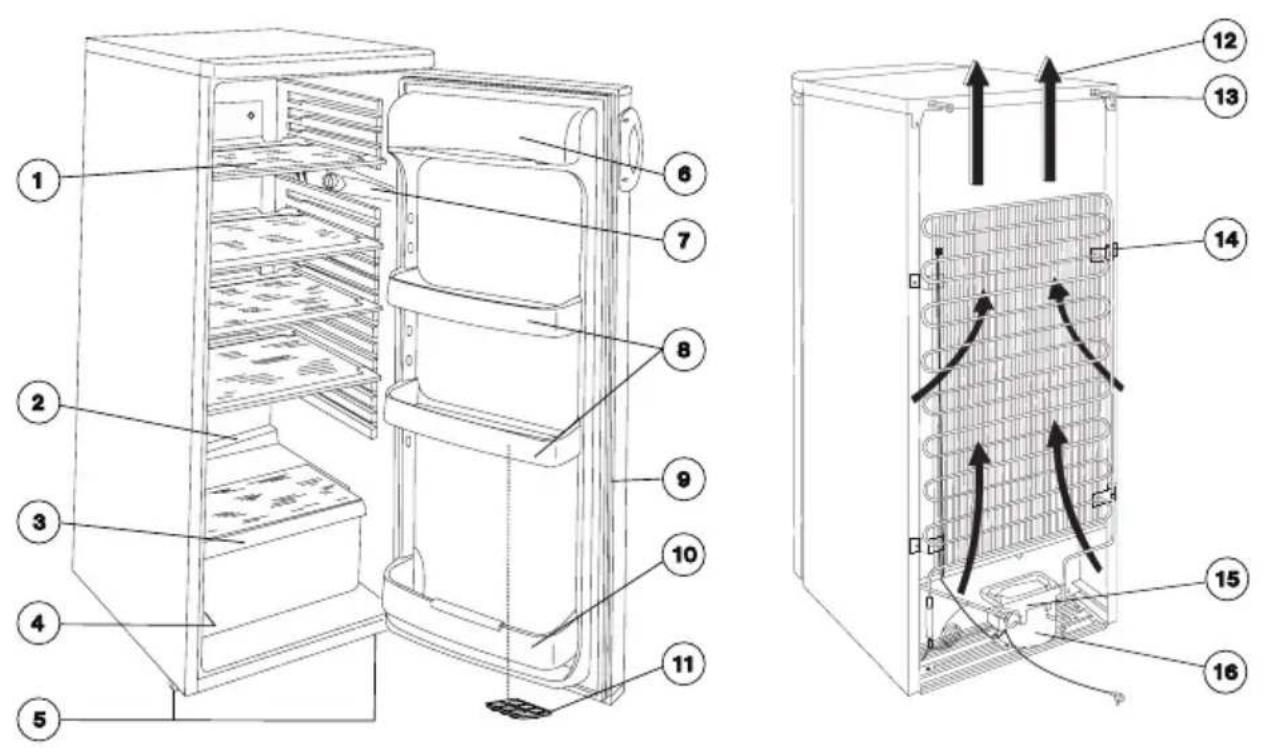

A készülék leírása, főbb részei

1. Üvegpolc
2. Olvadékvíz kivezető csatorna
3. Gyümölcstál
4. Adattábla
5. Állítható lábak
6. Vajtartó rekesz
7. Világításszerelvény

8. Ajtópolc

9. Ajtótömítő profil

10. Palacktároló
11. Tojástartó
12. Levegőáramlás
13. Távtartó
14. Kondenzátor
15. Elgözölögtető tálca
16. Kompresszor

A készülék kezelése

Használatbavétel

Helyezze el a tartozékokat a hűtőszekrényben, majd csatlakoztassa a villásdugót a dugaszoló aljzatba. A hűtés megindulásához a normal hűtötér jobb oldalán található hömérsékletszabályozó gombját az óramutató járásával megegyező irányba „0”-ról el kell fordíani az ábra szerint. „0” állásban a készülék üzemen kívül van.

Beállításra vonatkozóan a következő pont ad útmutatást.

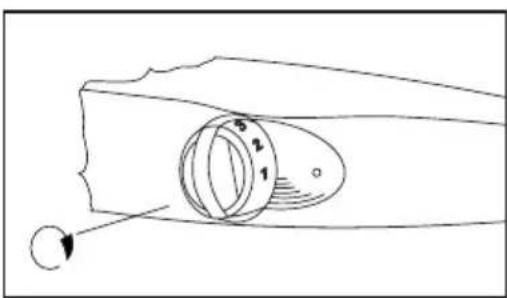

Hömérsékletszabályozás, beállítás

A hömérsékletszabályozó a beállítástól függően hosszabb-rövidebb időre automatikusan megszakítja, majd újra indítja a készülék működését és ezáltal biztosítja a kivánt hömérsékletet.

A nagyobb számok irányába forgatva a szabályozó gombot a hütés egyre intenzívebb.

Ha a hőmérsékletszabályozó forgatógombját „3”-as állásra állítja, a hűtőtérben automatikusan kialakuló hőmérséklet +5 °C körüli, illetve ez alatti érték. A „3”-as állás általában megfelel a mindennapos hűtési igényeknek.

A hütőszekrényben kialakuló hömérsékletet a hömérsékletszabályozó állásán kívül befolyásolja még a környezeti hömérséklet, az ajtónyítások gyakorisága és a frissen berakott élelmiszerek mennyisége stb.

i Maximális, azaz „5”-ös fokozatban - megnövekedett terhelés, pl. kánikula esetén - a kompresszor folyamatosan működhet. Ez a készüléket nem károsítja.

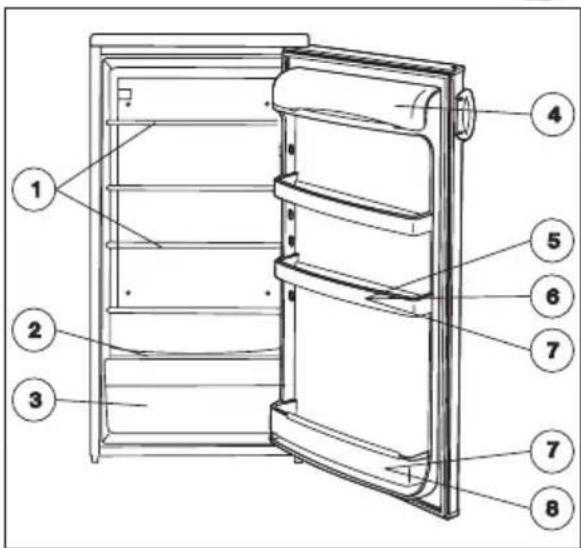

Tárolás a hűtőkészülékben

A különböző élelmiszerek elhelyezésénél kérjük vegye figyelembe az ábra szerinti vázlatot:

1. Cukrászáruk, készételek, élelmiszerek edényben, friss húsok, felvágottak, italok

2. Tej, tejtermék, élelmiszerek edényben

3. Gyümölcs, zöldség, saláta

4. Sajt, vaj

5. Tojás

6. Joghurt, tejföl

7. Kis üvegek, üdítőitalok

8. Nagy üvegek, italok

Élelmiszerek tárolási ideje és hőmérséklete

A tárolás időtartamára vonatkozóan a tárolási idő táblázat nyújt útmutatást a kezelési tájékoztató végén.

Mivel a tárolási idő a hűtött élelmiszer frissességétől és kezelésétől függ, azt nem lehet pontosan elöre meghatározni. Éppen ezért az ismertetett tárolási idők csak tájékoztató jellegűek.

Amennyiben a vásárolt fagyasztott élelmiszereket nem kivánja azonnal felhasználni kb. 1 napig (a felengedésig) tárolhatja ebben a tipusú hütöszekrényben.

A már egyszer felengedett mélyhütött, fagyasztott áruk újrafagyasztása nem kivánatos, az ilyen árut mielöbb fel kell használni.

A hütötér használata

A megfelelő hűtéshez szükséges a belső levegőáramlás kialakulása a hűtötérben. Kérjük ezért, hogy a huzalpolcok teljes felületét papírral, tálcával stb. ne takarja le.

i Meleg ételt ne tegyen a hütőszekrénybe, hagyja előbb szobahömér sékletre hűlni. Ezzel elkerülhető a szükségtelen dérképződés.

i Az élelmiszerek átvehetik egymás szagát, ezért feltétlenül tegye zárt edénybe, vagy csomagolja celofánba, alufóliába, zsírpapirba, műanyag fóliába az élelmiszereket, mielött a hűtőszekrénybe helyezné azokat. Ebben az esetben az élelmiszerek megtartják eredeti nedvességtartalmukat, pl. a zöldségfélék több nap elteltével sem száradnak ki.

Hasznos tudnivalók és tanácsok

Felhívjuk szives figyelmét, hogy a készülék változtatható polcosztással rendelkezik, ami a normal hütőtér használhatóságát jelentősen növeli. A polcok átrendezése a készülék ajtajának már 90°-os nyitásánál is lehetséges.

A hütökészülék működése közben a következő jellegzetes hangok hallhatók.

H=U

- Kattanás: Amikor a hömérsékletszabályozó be- vagy kikapcsolja a kompresszort, akkor egy kattanó hang lesz hallható.

- Zümmögés: Amikor a kompresszor dolgozik, akkor egy sustorgó zaj lesz hallható.

- Csobogás: Amikor a kompresszor bekapcsol és megkezdődik a csövekben a hűtőközeg áramlása, akkor ezt kísérheti egy pulzáló (búgó, suhogó, csöpögő, csorgó) hangjelzés. Ez a hang rövid ideig még a kompresszor kikapcsolása után is hallható lehet.

- Pattogás: A normálteret hűtő alkatrész (elpárologtató) a készülékeink nagy részében a szekrénytestbe behabosítva található. Ennek a résznek a hömérséklete - és így kismértékben a mérete is - a működés során változik. Ez a méretváltozás tompa pattanó hangot okozhat, ami természetes, nem káros jelenség.

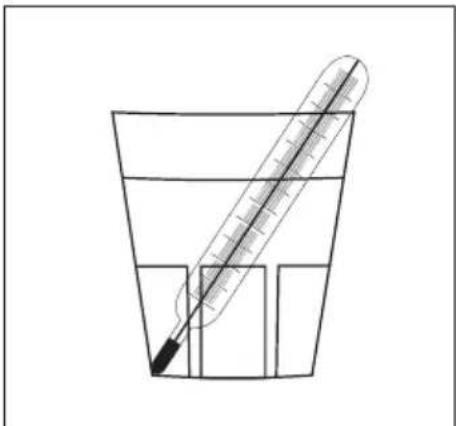

Ha ellenőrizni kívánja a hűtőkészülékben tárolt áru hőmérsékletét, akkor a hőmérsékletszabályozót állítsa közepes állásba, helyezzen egy pohár vizet a hűtőtér közepébe, s a vizbe tegyen be egy erre alkalmas, +/- 1°C pontosságú hőmérőt. Ha 6 óra elteltével +3°C és +8°Cközötti értéket mér, a hűtőkészülék működése megfelelő. A mérést csak állandósult állapotban (terhelés változtatás nélkül) végezze el.

Ha a fagyasztókészülékben a hömérsékletet saját hömérőjével kívánja ellenőrizni, helyezze a höméröt az élelmiszerek közé, mivel így a fagyasztott terméken belüli tényleges hömérsékletet fogja jelezni.

Ötletek és gondolatok

Ebben a fejezetben értékes ötleteket és gondolatokat kaphat a készülék használatához, hogy a lehető legkisebb legyen az energiafogyasztás és környezetinformációval is szolgálunk.

Így lehet energiát megtakarítani:

• Kerülje a készülék elhelyezését napos helyen, illetve höforrás közelében.
• Ügyeljen a kondenzátor és kompresszor jó szellőzésére, ezért a levegőáramlás útját ne zárja le.
• Csomagolja az élelmiszereket szorosan záró edénybe, fóliába, hogy elkerülje a szükségtelen dérképzödést.

• Kerülje az ajtó hosszú idejű és szükségtelen nyitogatását.

• Élelmiszert csak zárt edényben helyezzen a készülékbe.

• Meleg ételt csak szobahőmérsékletre hütve tegyen a készülékbe.
  • A kondenzátort tisztán kell tartani.
• Az ajtó záródását biztosító tömitőprofil meghibásodása jegesedést, többlet energiafelhasználást okozhat. Kérjük ellenőrizze rendszeresen, szükség esetén forduljon szakszervízhez.

Szekrény és környezet

Az Ön által vásárolt készülékkel egy olyan háztartási hűtőszekrény birtokába jutott, amely mind a szigetelőanyag előállításához szükséges anyagok, mind hűtőközegét tekintve környezetbarát anyagot tartalmaz, így az a Földet körülvevő ózonréteget semmilyen formában sem kárositja.

Környezetbarát készülék vásárlása esetén a gyártó felajánlja a termékkörbe tartozó bármely használt készüléknek a fogyasztó lakhelyén történő térítésmentes visszavételét az új készülék kiszállításával egyidőben. Gondoskodik annak elszállításáról, hasznosításáról, illetve környezetvédelmi szempontból biztonságos ártalmatlanításáról.

A cserekészülék elszállítására vonatkozó igényt az új készülék vásárlási helyén, azzal egyidőben az értékesítést bonyolító kereskedönél lehet bejelenteni.

A Gyártó kereskedelmi partnereivel kötött szerződésben biztosítja valamennyi értékesítési hely esetében a visszavétel lehetőségét és a fogyasztók értékesítéskor történő tájékoztatását.

Karbantartás

Leolvasztás

A hütőkészülék működésével együtt jár, hogy a hütőtér nedvességtartalmának egy része dér-, illetve jégréteg formájában kicsapódik.

A vastag dér, ill. jégrétegnek szigetelő hatása van, így rontja a hütöteljesítményt, ami a hütötér hőmérsékletének emelkedésében, növekvő energiafogyasztásban nyilvánul meg.

Ennél a készüléktipusnál a hűtőtér leolvasztása teljesen automatikusan történik, minden külső beavatkozás nélkül.

A hömérsékletszabályozó szabályos időközönként rövidebb-hosszabb időre megszakítja a kompresszor működését - ezalatt a hűtés szünetel - és a hűtőtér hömérséklete emelkedik, megtörténik a leolvadás.

Leolvadás után a hömérsékletszabályozó újra indítja a rendszer működését.

Az olvadékviz a kivezető csatornán keresztül a kompresszor tetejére szerelt elgőzölögtető tálcába folyik és annak melegétől elpárolog.

Felhivjuk a figyelmét, hogy a leolvasztás során keletkező olvadékvíz kivezető nyilását rendszeresen ellenőrizze és tisztítsa, mert ennek dugulása esetén a felgyülemlett olvadékviz a készülék szigetelésébe távozva a készülék idő előtti meghibásodásához vezet.

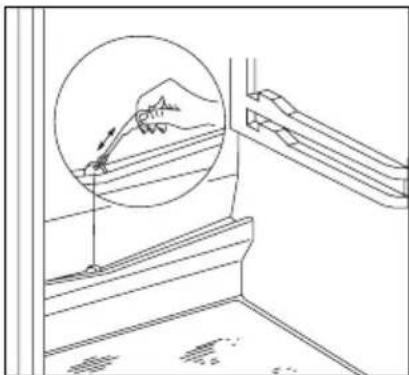

Az olvadékvíz kivezető csatorna nyíllásának a tisztítását a készülékhez mellékelt és az ábrán látható csötisztítóval végezze. A csötisztítót a kivezető nyílásban kell tárolni.

Idönként győződjön meg arról, hogy az olvadékvíz kivezető csatornája nincs-e eldugulva.

Az olvadékvíz kivezető csatorna dugulásának egyik legjellemzőbb esete, amikor papirba csomagolt ételt helyez a készülékbe, amely érintkezésbe kerül a hűtőtér hátfalával és arra ráfagy. Ha ezt az élelmiszert éppen ekkor távolitja el, a papir elszakad és a csatornába kerülve dugulást okozhat.

Kérjük ezért, hogy papírba csomagolt élelmiszerek készülékbe történő elhelyezésénél - éppen a leírtak miatt - kellő óvatossággal járjon el.

Fokozott terhelés esetén, pl. kánikulában előfordulhat, hogy a hütőszekrény átmenetileg állandóan üzemel, ezalatt az automatikus leolvasztás hatástalan.

Nem rendellenes állapot, ha a leolvasztási ciklus után a hütötér hátfalán kisméretű jég-, illetve dérfoltok maradnak vissza.

Rendszeres tisztítás

A hütőszekrény belsejét ajánlatos 3-4 hetenként tisztítani.

Tisztításhoz súrolószert vagy szappant használni nem szabad.

Feszültségmentesítés után langyos vízzel mossa ki, majd törölje szárazra a készüléket.

Az ajtótömítő profil tisztítását tiszta vízzel végezze.

Tisztítás után helyezze feszültség alá a készüléket.

Évente egy-két alkalommal ajánlatos a hütöszekrény hátoldalán, a kondenzátoron összegyült port, piszokréteget eltávolítani, illetve a kompresszor tetején lévő elgőzölögtető tálcát kitisztítani.

Használaton kívüli készülék

Ha a készüléket hosszabb ideig nem használja, akkor az alábbiak szerint járjon el:

Feszültségmentesítse a készüléket.

Az élelmiszereket vegye ki a készülékböl.

A leolvasztást és tisztítást az ismertetett módon végezze el.

Az ajtót kissé hagyja nyitva a belsötéri szagképződés elkerülésére.

Hibaelhárítás

Izzócsere

Ha a belső világítás izzója kiégett, a cseréjét Ön is elvégezheti az alábbiak szerint:

Feszültségmentesítse a készüléket.

A búrát rögzítő lemezcsavart csavarja ki, majd a búrát a nyil irányában vegye le, így az izzó kicserélhető.(Izzó tipusa: Mignon 322, 230 V, 15 W, E 14 menet.)

Izzócsere után a búrát helyezze vissza, a lemezcsavart csavarja be és helyezze feszültség alá a készüléket.

A világítás hiánya nem befolyásolja a készülék működését

Ha valami nem müködik

A készülék működése során gyakran olyan kisebb, de bosszantó hibák léphetnek fel, amelyek elháritása nem igényli a szervizszerelő kihívását. A következő táblázatban ezekről kivánunk tájékoztatást adni, hogy a felesleges szervízköltségeket elkerülje.

Felhívjuk a figyelmét, hogy a készülék működése bizonyos hanghatásokkal jár (kompresszor-, illetve áramlási hang), ez nem hiba, hanem annak normális üzemét jelzi.

Mégegyszer felhívjuk a figyelmét arra, hogy a hütőkészülék szakaszos üzemű, így a kompresszor leállása nem jelent feszültségmentességet. Ezért a készülék villamos alkatrészeihez nyúlni - a villásdugó kihúzása előtt - TILOS!

Hibajelenség	Lehetséges hibaok	Elháritása
A készulek nem kielégítően hüt	A hömérsékletszabályozó túl alacsony fokozaton van.Túl sok hütendő élelmiszer került egyszerre berakásra.Nagyon meleg élelmiszer lett betéve.Az ajtó nincs teljesen bezárva.Nincs biztosítva a belső hideg levegő szabad áramlása.	Magasabb fokozat beállítása.Kevesebb hütendő élelmiszer berakása.Max. szobahömérsekletű élelmiszer berakása.Az ajtó zárt állapotának ellenőrzése.A levegő szabad áramlásának biztosítása.
A készülék túl erösen hüt	A hömérsékletszabályozó túl magas fokozaton van.	Alacsonyabb fokozat beállítása.
A készülék egyáltalán nem hüt	A villásdugó nincs megfelelően csatlakoztatva a dugaszoló aljzatba.Nincs feszültség a dugaszoló aljzatban.„0” állásban van a hömérsékletszabályozó.	Megfelelő csatlakozás ellenőrzése.Feszültség meglétének ellenőrzése.Hömérsékletszabályozó beállításának ellenőrzése.
A készülék zajos	A készülék nincs megfelelően alátámasztva.	A készülék stabil állásának ellenőrzése (legyen mind a négy láb a talajon).

Amennyiben a tanácsok nem vezetnek eredményre, kérjük értesítse a legközelebbi márkaszervizt.

Az üzembehelyező figyelmébe

Müszaki adatok

Modell	ZRC 25 JB
Bruttó térfogat (I)	Normál hütötér: 253
Nettó térfogat (I)	Normál hütötér: 236
Szelesség (mm)	550
Magasság (mm)	1250
Mélység (mm)	600
Energiafogyasztás (kWh/24h)	0,44
(kWh/év)	161
Energiaosztály EU szabvány szerint	A
Névleges áramerösség (A)	0,6
Zajszint L_C (dB)	34
Tömeg (kg)	45

Tartozék jegyzék

Modell	Üvegpolc	Gyümölcstál	Ajtópolc	Tojástartó
ZRC 25 JB	5	1	3	1

A készülék üzembehelyezése

Szállítás, kicsomagolás

A készülék szállítását eredeti csomagolásban, függőleges helyzetben javasoljuk, figyelembe véve a csomagoláson lévő áruvédelmi jelzéseket.

Minden szállítás után a készüléket kb. 2 órán át bekapcsolás nélkül kell tartani.

Csomagolja ki a szekrényt és ellenőrizze, hogy vannak-e rajta sérülések. Az esetleges sérüléseket azonnal jelezze ott, ahol a készüléket vásárolta. Ebben az esetben őrizze meg a csomagolóanyagot.

Javasoljuk, hogy a vásárlási számlát a jótállási jeggyel és ezzel a kezelési tájékoztatóval együtt gondosan örizze meg a jótállási idő lejárta után is.

JÓTÁLLÁSI, VAGY SZAVATOSSÁGI IGÉNY A VÁSÁRLÁSI SZÁMLA ÉS A KERESKEDŐ ÁLTAL SZABÁLYOSAN KITÖLTÖTT JÓTÁLLÁSI JEGY EGYIDEJÚ BEMUTATÁSA ESETÉN ÉRVÉNYESÍTHETŐ.

Tisztítás

Távolítson el minden ragasztószalagot, amelyek a készülék belsejében az egyes elemeket elmozdulás ellen biztosítják.

Mossa le a készüléket belül langyos vízzel és enyhe kézi mosogatószerrel. Használjon puha ruhát.

A tisztítás után a készülék belsejét törölje szárazra.

Elhelyezés

A környezeti hömérséklet kihatással van a hütökészülék energiafogyasztására és megfelelő működésére.

Elhelyezéskor vegye figyelembe, hogy a készüléket az adattáblán található klimaosztálynak megfelelő, az alábbi táblázatban megadott környezeti hömérséklethatárok között célszerű üzemeltetni.

Klímaosztály Környezeti hőmérséklet

SN +10...+32 °C

N +16...+32 °C

ST +18...+33 °C

Ha a környezeti hömérséklet az alsó érték alá süllyed, a hütötér hömérséklete az előírt hömérséklet fölé emelkedhet.

Ha a környezeti hömérséklet a megadott felső érték fölé emelkedik, ez a kompresszor üzemidejének meghosszabbodásában, az automatikus leolvasztás üzemzavarában, emelkedő hütötéri hömérsékletben, illetve növekvő energiafogyasztásban jelentkezik.

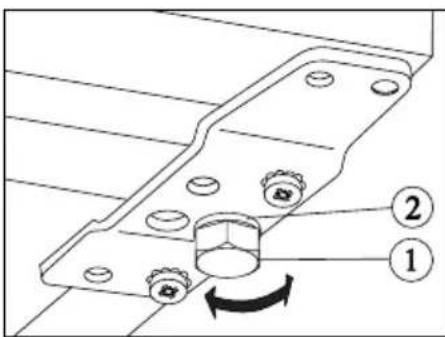

A készülék elhelyezésénél ügyeljen arra, hogy vízszintes helyzetben álljon. Ezt a készülék elülső, alsó részén található 2 db állítható láb (1) segítségével tudja elérni. Az állítható lábak tartozéka 1-1 db távtartó alátét (2). Amennyiben a készülék vízszintezése megkívánja, ezek az alátétek eltávolíthatók.

A tartozékok tasakjában két darab távtartó is mellékelve van. A távtartókat a készülék hátsó oldalán levő furatokba kell szerelni. Illessze a távtartókat a furatokba. Ügyeljen arra, hogy az (A) nyíl az ábrán megfelelő helyzetbe kerüljön, majd 45°-kal elforgatva (a nyíl függőleges legyen) rögzítse a távtartót.

Ne állítsa fel a készüléket napos helyen, illetve szorosan kályha vagy tűzhely mellé.

Abban az esetben, ha a helyiség berendezése mégis úgy követeli, hogy a készüléket tűzhely közelében kell elhelyezni, kérjük az alábbi legkisebb távolságokat figyelembe venni:

• Ha gáz-vagy elektromos tűzhelynél 3 cm, vagy ennél kisebb hely áll rendelkezésre, akkor egy 0,5 - 1 cm vastag, nem éghető szigetelőlapot helyezzen a két készülék közé.
• Olaj- vagy széntüzelésű kályháknál a távolság 30 cm, mivel ezek hóleadása nagyobb.

A hütőkészülék kialakítása olyan, hogy ütközésig a falig tolva üzemeltethető.

A hütőkészülék elhelyezésénél az ábra szerinti minimális távolságokat be kell tartani:

A: fali szekrény alá történő elhelyezés

B: szabadon álló elhelyezés

Ajtónyitásirány változtatása

Amennyiben az elhelyezés vagy a kezelhetőség megköveteli, lehetőség van az ajtónyitásirány jobbosról balosra történő átszerelésére.

A müveleteket az alábbi ábrák és magyarázatok alapján végezze:

• Feszültségmentesítse a készüléket.
• Óvatosan döntse kissé hátra, ügyelve arra, hogy a kompresszor ne érintse a talajt. Ehhez javasoljuk egy másik személy igénybevételét, aki a készüléket ebben a helyzetben biztonságosan megtartja.
  Csavarozza ki a kétoldali állítható lábakat (2 db), továbbá az alsó ajtótartót rögzítő 2 db, ill. a másik oldali 1 db csavart.

• Helyezze át az alsó ajtótartó lemezben a csapot a nyil irányában.
  Rögzítse a lemezt a másik oldalon az ajtó helyzetének változatlanul hagyása mellett.
• Ezután csavarja be a szabaddá vált helyre a másik oldalon az 1 db csavart, valamint az állítható lábakat (2 db) és állítsa fel a szekrényt.

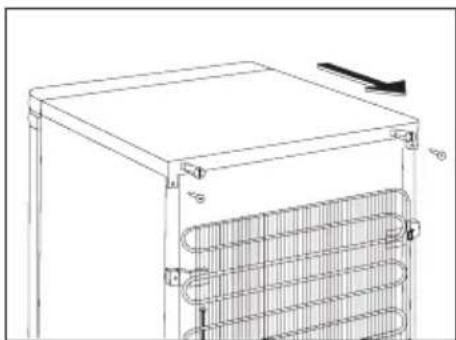

• A felső ajtótartó átszereléséhez vegye ki a műanyag tetőt rögzítő csavarokat (2 db) a szekrény hátoldalán.
• Tolja hátra a tetöt és emelje le a rögzítő elemekröl.

H=U

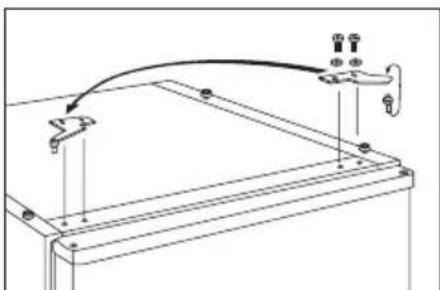

• Csavarozza ki a felső ajtótartó lemezt rögzítő csavarokat (2 db).
• Kicsavarozás után forditsa meg a csapot az ajtótartó lemezben a nyil irányában.
• Illessze és rögzítse az ajtótartó lemezt a másik oldalon az ajtó elmozdulása nélkül.
• Helyezze vissza a műanyag tetőt a rögzítő elemekre és tolja előre.
• Rögzítse a tetőt a csavarokkal (2 db) a szekrény hátoldalán.

• A kilincset és az ellenkező oldalon lévő műanyag szegeket szerelje át a másik oldalra.
• A készüléket tegye a helyére, szintezze be és helyezze feszültség alá.

Amennyiben Ön a fenti müveleteket nem kivánja sajátkezüleg elvégezni, kérjük hívja a legközelebbi márkaszervizt. A szerelők az átszerelést térítés ellenében szakszerűen végrehajtják.

Villamos csatlakozás

A készüléket csak 230 V névleges feszültségű, 50 Hz névleges frekvenciájú váltakozó áramú hálózatra lehet kapcsolni.

Balesetvédelmi szempontból kérjük feltétlenül tartsa be a következő előírást:

A villásdugót csak szabványos érintésvédelemmel (védőérintkezővel) ellátott fali csatlakozóba szabad dugaszolni. Ezért azt ajánljuk, hogy -amennyiben ilyen nem áll rendelkezésére - szereltessen szakképzett villanyszerelővel a hütőszekrény közelébe szabványos érintésvédelemmel ellátott dugaszoló aljzatot.

CE Ez a készülék megfelel a következő EU direktíváknak:

• 73/23 EEC - 73/02/19 (Kisfeszültségi Direktíva) és az érvényben lévő módosításai
• 89/336 EEC - 89/05/03 (EMC Direktiva) és az érvényben lévő módosításai
• 96/57 EEC - 96/09/03 (Energiahatékonysági Direktíva) és az érvényben lévő módosításai.

Tárolási idő táblázat

Friss élelmiszerek tárolási ideje és módja a hűtőszekrényben

Elelmiszer megnevezése Tárolási idő napokban kifejezve Čsomagolás módja, anyaga
	1	2	3	4	5	6	7
Nyers húsok X X x x x fóliatasak, légmentesen lezára
Hús főzve X X X x x x edény lefedve
Hús sütve X X X x x edény lefedve
Vagdalt hús nyersen X edény lefedve
Vagdalt hús sütve	X	X	x	x				edény lefedve
Felvágottak, virsli	X	X	x	x				fóliatasak, celofán, zsírpapir
Hal frissen	X	x	x					fóliatasak, légmentesen lezára
Hal főzve	X	X	x	x				edény lefedve
Hal sütve	X	X	x x x edény lefedve
Halkonzerv, nyitott	X	x	x					edény lefedve
Bontott csirke, friss	X	X	X	x	x	x		fóliatasak, légmentesen lezára
Csirke sütve	X	X	X	x	x	x		edény lefedve
Bontott tyúk, friss	X	X	x	x	x			fóliatasak, légmentesen lezára
Tyúk, főtt	X	X	x	x	x			edény lefedve
Bontott kacsa, liba, frissen	X	X	X	x	x	x		fóliatasak, légmentesen lezára
Kacsa, liba, sütve	X	X	X	X	x	x	x	edény lefedve
Vaj, bontott csomagolásban	X	X	x	x	x	x	x	eredeti csomagolásban
Vaj, bontatlan csomagban	X	X	X	X	X	X	X	eredeti csomagolásban
Tej (zacskós)	X	X	X	x	x			eredeti csomagolásban
Tejszin	X	X	x	x				poharas
Tejföl	X	X	X	X	x	x	x	poharas
Sajt (kemény)	X	X	X	X	X	X	X	alufólia
Sajt (lágy)	X	X	X	X	x	x	x	fóliatasak
Túró	X	X	X	X	x	x	x	fóliatasak
Tojás	X	X	X	X	X	X	X
Spenót, sóska	X	X	x	x				fóliatasak
Zöldborsó, zöldbab	X	X	X	X	x	x	x	fóliatasak
Gomba	X	X	x x x fóliatasak
Sárgarépa, gyökérfélék	X	X	X	X	X	X	X	fóliatasak
Zöldpaprika	X	X	x x x fóliatasak
Paradicsom	X	X	X	X	X	X	X	fóliatasak
Káposztafélék	X	X	X	X	X	x x	fóliatasak
Gyorsan romló gyümölcs (eper, málna stb.)	X	X	X	x	x			fóliatasak
Egyéb gyümölcs	X	X	X	X	x	x	x	fóliatasak
Gyümölcskonzervek nyitva	X	X	X	x	x			edény lefedve
Krèmes sütemények	X	X	x	x				edény lefedve

Jelmagyarázat:

X szokásos tárolási idő

x lehetséges tárolási idő (csak garantáltan friss árúra vonatkozik)

Jótállás és szerviz

Garanciafeltételek

A garanciális feltételeket a mellékelt jótállási jegy tartalmazza. Amennyiben kérdése van a termékkel kapcsolatban, hívja a Vevőszolgálatunkat.

Cím: Electrolux Lehel Kft.

Háztartási Készülékek Vevőszolgálat

1142 Budapest

Erzsébet királyné u. 87.

Tel.: [phone]

(1) 251-8444/104

Szerviz és pótalkatrészek

Amennyiben a szerviz kihívása elkerülhetetlen, kérjük, jelezze a hibát a lakóhelyéhez legközelebb eső márkaszervizünknél. A jótállási jegy mellékletét képező címlista tartalmazza a Lehelux Szervizhálózat tagjainak nevét és elérhetőségét.

A bejelentéshez a készüléket azonosítani szükséges, amely a készülék adattáblája alapján lehetséges.

A készülék adattáblája alul, bal oldalon, a normal hütötérben, a gyümölcstál mellett található. Ezen minden szükséges adat megtalálható, amely a szervizbejelentéshez szükséges (típus, modell, gyártási szám stb.).

Kérjük, jegyezze fel ide a készüléke adattáblájáról a kipontozott helyre az adatokat:

Modell

Típus Termékszám Gyártási szám

A készülékhez a Tartozék jegyzékben található tartozékokat mellékeljük. Amennyiben továbbiakat kíván vásárolni, ezt megteheti Alkatrészboltunkban vagy valamelyik márkaszervizünknél.

Electrolux Lehel Kft. Alkatrészbolt

1142 Budapest, Erzsébet királyné u. 87.

Alkatrészellátás, információ:

Tel.: [phone]

Fax: [phone]

Figyelem!

Funkcionális alkatrészeket (hőmérsékletszabályozó, indítóegység, stb.) magánvevőknek nem, csak szakembereknek árusítunk!

A gyártó a termékváltoztatás jogát fenntartja.

RRO
