Típus	Hűtő-fagyasztó kombinált
Márka	Amica
Modell	FD224.3
Méretek (Ma x Szé x Mé)	1440 x 545 x 570 mm
Nettó tömeg	46 kg
Tápellátás	230 V, 50 Hz
Energiaosztály	A+
Éves energiafogyasztás	219 kWh/év
Teljes nettó térfogat	212 L (hűtő 165 L, fagyasztó 47 L)
Fagyasztási kapacitás	3 kg/24h
Tárolási idő áram nélkül	14.6 h
Klímaosztály	ST (+16°C - +38°C)
Zajszint	39 dB(A)
Hűtőközeg	Izobután (R600a)
Leolvasztás	Hűtő: automatikus; Fagyasztó: manuális
Ajtó irányának megfordítása	Igen, megfordítható
Hőmérséklet szabályozás	Mechanikus termosztát gombbal (0-6)
Világítás	Izzólámpa, max 15 W, E14 foglalat
Polcok (hűtő)	3 üvegpolc + 1 üvegpolc a zöldséges rekesz felett
Ajtópolcok	1 nagy + 4 közepes
Zöldséges rekesz	1 fiók
Fagyasztó felszerelés	1 rácsos polc, 1 tolóka, 2 tojástartó, 1 jégkaparó

Gyakran ismételt kérdések - FD224.3 AMICA

Hogyan állítsam be a hőmérsékletet?

Forgassa a termosztát gombot: OFF leállítja a készüléket, 1 a legmelegebb, 6 a leghidegebb. Az optimális beállítás 2-5. Az első bekapcsolás után várjon 4 órát, mielőtt élelmiszert tárol.

Megfordíthatom az ajtó nyitási irányát?

Igen. Húzza ki a csatlakozót, vegye ki az élelmiszereket, majd kövesse a lépéseket: távolítsa el a fedelet, csavarja le a felső zsanért és az ajtót, a középső zsanért és az ajtót, döntse meg a készüléket 40°-ban, távolítsa el az alsó zsanért. Szerelje fel a zsanérokat az ellentétes oldalra. Állítsa be a középső zsanért a pontos illeszkedéshez.

Hogyan olvasszam le a fagyasztót?

Állítsa a termosztátot OFF állásba, és húzza ki a csatlakozót. Vegye ki az élelmiszereket, és csomagolja be hűvös tároláshoz. Hagyja nyitva az ajtót; kb. 30 perc múlva távolítsa el a jeget egy műanyag kaparóval. Soha ne használjon elektromos fűtőtesteket. Mosson ki és szárítson meg mindent az újraindítás előtt.

Miért gyűlik össze víz a hűtő alján?

A leolvasztóvíz-elvezető eltömődött. Tisztítsa meg a lefolyónyílást a mellékelt tisztítódugóval (lásd a 13. ábrát). Ügyeljen arra is, hogy az élelmiszerek ne akadályozzák a levegő keringését.

Hogyan cseréljem ki a belső világítás izzóját?

Állítsa a gombot OFF állásba, és húzza ki a csatlakozót. Távolítsa el az izzófedél tartóját. Cserélje ki egy 220-240 V, max 15 W, E14 foglalatú izzóra, maximális méret: 26 mm átmérő, 55 mm hossz. Pattintsa vissza a fedelet.

Mi az ajánlott hőmérséklet a hűtő és a fagyasztó számára?

Az optimális élelmiszer-megőrzés érdekében állítsa a hűtőt 6-8°C-ra, a fagyasztót pedig -18°C-ra vagy az alá. A leghidegebb terület a zöldséges fiókok felett van.

Mit jelent a csillag besorolás?

*** -18°C-on tárolja az élelmiszert, és akár 1 kg friss élelmiszert is lefagyaszt. **** (ez a modell) -18°C-on vagy az alatt tárolja, és nagyobb mennyiségeket fagyaszt le (pl. 3 kg/24h).

Miért zajos a készülék?

Normál hangok a termosztát kattanása, a kompresszor működése és a hűtőfolyadék áramlása. Megelőzhető zajok: állítsa egyensúlyba a készüléket az első lábakkal, ügyeljen, hogy ne érjen hozzá a bútorokhoz, és rendezze át a csörgő palackokat vagy fiókokat.

Tárolhatok meleg ételeket a hűtőben?

Nem. Várja meg, amíg a meleg étel szobahőmérsékletűre hűl, mielőtt beteszi. A meleg étel tárolása növeli a belső hőmérsékletet, ami befolyásolja a többi tárolt terméket.

Hogyan tisztítsam a készüléket?

Először húzza ki a csatlakozót. Tisztítsa a belső teret enyhe tisztítószerrel és langyos vízzel, majd alaposan szárítsa meg. Ne használjon súrolószereket. Az ajtótömítést csak vízzel tisztítsa. Kerülje, hogy víz kerüljön a vezérlőpanelbe vagy a világításba.

HASZNÁLATI ÚTMUTATÓ FD224.3 AMICA

Az Amica hűtő-fagyasztó a kivételesen könnyű kezelés és a tökéletes hatékonyság egyesítése. Minden berendezés, mielőtt elhagyná a gyártóüzemet, pontosan ellenőrizve lett a biztonság és a funkcionalitás terén.

Kérjük Önöket, hogy a berendezés beüzemelése előtt figyelmesen olvassák el a használati útmutatót.

Vigyázat!

A hűtő-fagyasztó kizárólag otthoni használatra készült.

A gyártó fenntartja magának a lehetőséget olyan változtatások elvégzésére, amelyek nincsenek hatással a készülék működésére. Megengedett a felszerelés, a termék belső és külső kialakításának oly módon történő megváltoztatása, amely nincs hatással a készülék működésére és biztonságára.

TARTALOMJEGYZÉK

Berendezés felépítése és felszerelése....136

Használat biztonságára vonatkozó útmutatók....138

Telepítés....140

Ajtónyitás irányának a megváltoztatása....142

Kezelés és funkciók....144

Hogyan használjuk gazdaságosan a hűtőt....147

Leolvasztás, mosás és karbantartás....149

Hibák lokalizációja....151

Környezetvédelem....153

Műszaki jellemzés....154

Példa: FD204.3

További felszerelési elemek
10

7

8

9

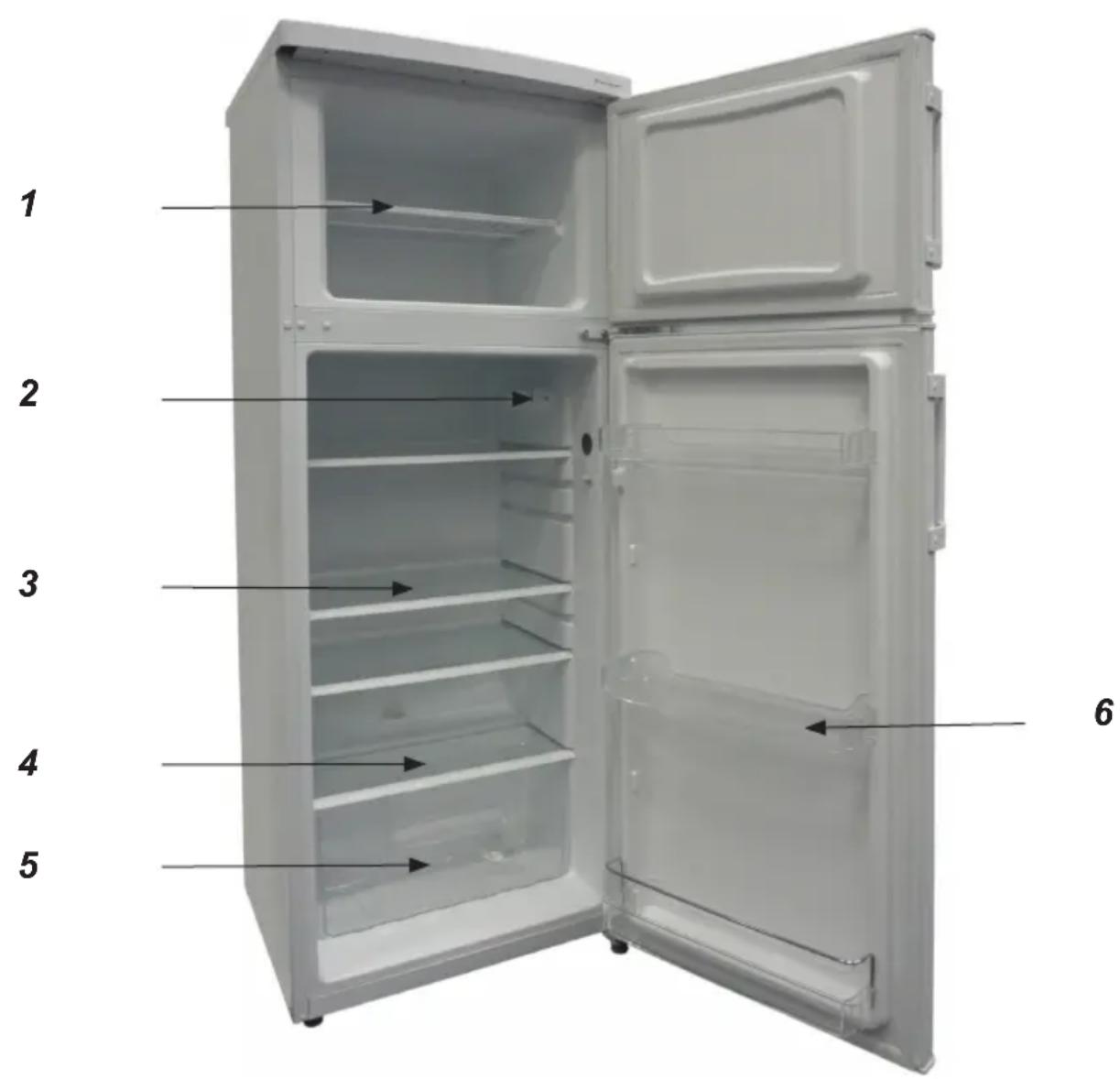

Az Önök által megvásárolt hűtő-fagyasztó modell további felszerelésének a pontos leírását a következő oldalakon lévő táblázatokban találhatja.

1 üvegtálca

2 vezérlőpanel

3 üvegtálca

4 a zöldségtároló rekesz feletti üvegtálca

5 zöldségtároló rekesz

6 közepes polc

7 tojástartó

8 jégkaparó

9 ice tray

10 Jégkaparó

FD 224.3 :

Az ajtókilincs a készülék belsejében található, ezt saját keresztes csavar-húzóval csavarjuk fel a mellékelt szerelési útmutató szerint.

A készülék elemei FD224.3 FD	204.3
A hűtő elemei
Üvegtálca 3 2
A zöldségtároló rekesz feletti üvegtálca 1 1
Zöldségtároló rekesz 1 1
Nagy polc 1 1
Közepes polc 4 3
A világítás típusa izzó izzó
A fagyasztó elemei
Üvegtálca 1 1
Extra tartozékok
Jégkaparó 1 1
Tojástartó 2 2
ice tray - 1
Jégkaparó 1 -

• A gyártó nem vállal felelősséget az alábbi útmutatóban található szabályok be nem tartása okozta károkért.
• Kérjük az alábbi útmutató megőrzését a későbbi felhasználás vagy az esetleges következő felhasználónak történő átadása céljából.
• Az alábbi készüléket fizikálisan, érzéki-leg vagy pszichésen sérült személyek (köztük gyermekek), valamint tapasztalatlan, vagy a készüléket nem ismerő személyek nem használhatják, kivéve, ha ez felügyelet mellett történik, illetve biztonságért felelő személy által átadott készülék használati útmutatójának megfelelően.
• Különös figyelmet kell fordítani arra, hogy a berendezést nélkül hagyott gyermekek ne használhassák felügyelet. Nem szabad megengedni a gyermekeknek, hogy játszanak a készülékkel. Nem szabad a gyermekeknek a kitolható elemekre ülniük és az ajtóra kapaszkodniuk.
• A hűtő-fagyasztó ST környezeti hőmérséklet mellett működik megfelelően (lásd: 155. oldal). Nem szabad pincében, bejáróban, nem fűtött nyaralóban összel és télen használni.

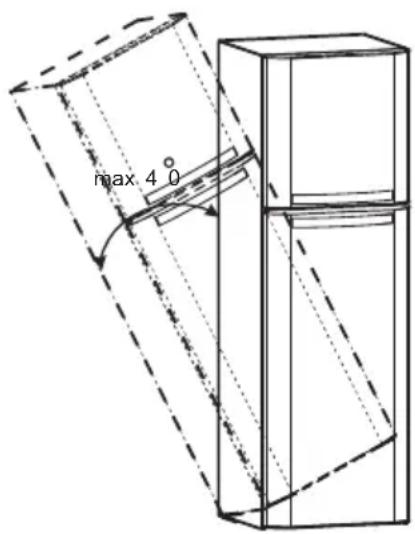

• A berendezést beállítás, mozgatás, megemelés során nem szabad az ajtó fogantyúnál fogva mozgatni, a hűtő hátulján található kondenzátornál fogva húzni, illetve a kompresszor egységet megérinteni.

- A hűtő-fagyasztót szállítás, mozgatás vagy megemelés során nem szabad függőleges vonalban több, mint 40°-ban megdönteni. Amennyiben ez bekövetkezik, a berendezést a beállítás után leghamarabb 2 óra elteltével szabad bekapcsolni (1. rajz).

1

• Minden karbantartási művelet előtt ki kell húzni a dugaszt a hálózati aljzatból. Nem szabad a vezetéknél fogva húzni, hanem a dugaszt a törzsénél kell fogni.
• Kattanásként vagy törésként hallható hangok az elemek hőmérséklet változás következtében bekövetkező tágulásának vagy zsugorodásának az eredménye.
• Biztonsági okoknál fogva a berendezést nem szabad önállóan megjavítani. A szakképesítéssel nem rendelkező személyek által végrehajtott javítások súlyos veszélyhelyzetet teremthetnek a berendezés felhasználója számára.

• Amennyiben megsérül a hűtőrend- szer, néhány percen keresztül át kell szellőztetni a helyiséget, ahol a berendezés található (a helyiség területének izobután/R600a termék esetén legalább 4 m3 kell lennie).
• A már akár részben felengedett termékeket nem szabad újra lefagyasztani.
• Az üveges vagy dobozos italokat, különösen a szén-dioxiddal dúsított italokat nem szabad a fagyasztóban tárolni. A dobozok és az üvegek megrepedhetnek.
• Nem szabad a lefagyasztott termékeket közvetlenül a fagyasztóból való kivételük után szájba venni (fagylaltok, jégkockák, stb.), azok alacsony hőmérséklete kellemetlen fagyást okozhatnak.

- Vigyázni kell, hogy ne károsítsa meg a hütőrendszert, pl. a páro-logtató hütővezetékeinek a megszúrásával, cső eltörésével. A ki-fröccsenő hütőközeg éghető. Amennyiben szembe jut, tiszta vízben ki kell öblíteni és azonnal orvoshoz kell fordulni.

Telepítés az első elindítás előtt

1. Csomagolja ki a terméket, távolítsa el az ajtót és a felszerelést biztosító ragasztószalagot. Az esetleges maradék ragasztószalagot lágy mosószerrel lehet eltávolítani.
2. A csomagolás hungarocell element nem szabad kidobni. Újra történő szállítás esetén a hütót-fagyasztót a hungarocell és a fólia elemekbe kell visszacsomagolni, valamint ragasztószalaggal bebiztosítani.
3. A hűtő-fagyasztó belsejét, valamint a felszerelés element langyos, mosószeres vízben át kell mosni, majd megtörölni és hagyni megszáradni.

4. A hütő-fagyasztót egyenletes, vízszintes és stabil aljzatra kell állítani, száraz, szellőzött és naptól védett helyiségben, távol olyan meleg forrástól, mint a konyha, központi fűtés fűtőteste, központi fűtőcső, meleg víz tároló stb.

5. Biztosítani kell a termék vízszintben való beállítását 2 szabályozható első láb becsavarásával (2. rajz).

1. Az ajtó szabad nyitásának a biztosításához a termék oldalsó fala (az ajtó pántjai oldalától), valamint a helyiség fala közötti kötelező minimális távolság: 50 / 70 mm
2. Biztosítani kell a helyiség megfelelő szel- löztetését és a szabad levegőáramlást a berendezés minden oldaláról (3. rajz).

Höforrástól való minimális távol- ság:

• elektromos, gáz és egyéb tűzhelytől
• 30 mm,
• olaj vagy szénfűtésű kazánoktól - 300 mm,
• beépített tűzhelyektől - 50 mm

3

Amennyiben a fent meghatározott távolságok betartása nem lehetséges, megfelelő szigetelő lemezt kell használni.

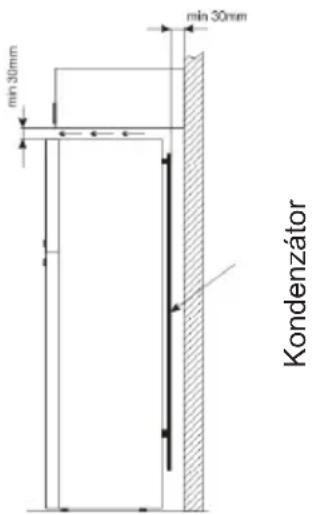

A hűtő hátsó fala, különösen a kondenzátor és a hűtőrendszer egyéb elemei nem érintkezhetnek a többi elemmel, amelyek sérülést okozhatnak, különösen (központi fűtőcsővel és a víz bevezető csővel).

A BERENDEZÉS BETELEPÍTÉSE ÉS MUNKAFELTÉTELEI

Megengedhetetlen az aggregát elemeinek bármilyen módosítása. Különös figyelmet kell fordítani arra, hogy ne károsítsa meg a kapilláris csövet, amely a kompresszor belsején látható. Ezt a csövet nem lehet megnyomni, kiegyenesíteni vagy csavarni.

A kapilláris cső felhasználó okozta sérülése a garanciális jogok elvesztésével jár (4. rajz).

Nem szabad adaptációs kapcsolókat, többszörös aljzatokat (elosztókat), kéteres hosszabbító kábelt használni. Amennyiben szükség lenne hosszabbító használatára, az csak védőkörrel, egyaljzatos VDE/GS tanúsítvánnyal rendelkező hosszabbító lehet.

4

Tápellátás csatlakoztatása

• Csatlakoztatás előtt ajánlatos a hőmér-séklet szabályozó forgatógombot „OFF” pozícióra állítani.
• A berendezést 230V, 50 Hz váltakozó áramú hálózatra kell csatlakoztatni, megfelelően feltelepített, földelt és 10A biztosítékkal bebiztosított elektromos aljzatra.

• A berendezés földelését jogszabályok írják elő. Az alábbi jogszabályban előírt kötelezettség be nem tartásából eredő minden, személyeken vagy tárgyakon okozott esetleges sérülésekért és károkért a gyártó nem vállal felelősséget.

• Amennyiben hosszabbítót használ (védőkörrel, biztonsági jellel rendelkezőt), aljzatának biztonságos távolságra kell lennie a mosogatótól és vízzel, valamint egyéb folyadékokkal nem érintkezhet.

• Az adatok a kamra belsejében az alsó falon lévő adattáblán találhatóak.

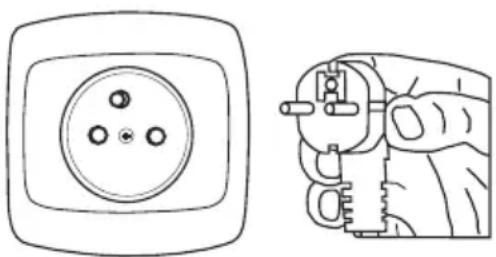

Tápellátás lekapcsolása

- Biztosítani kell a berendezés tápellátástól való lekapcsolás lehetőségét a dugasz kihúzásával vagy a kétpólusú kapcsoló kikapcsolásával (5. rajz ).

AZ AJTÓ NYITÁSIRÁNYÁNAK A MEGFORDÍTÁSA

1. Állítsuk a hőmérséklet szabályozó csavarógombot a „OFF” pozícióba, és húzzuk ki a dugót a konnektorból.
2. Ürítsük ki a hűtőt eltávolítva az összes élelmiszert belőle.
3. Csavarjuk le a hütő tetejét (6. fénykép).

1. Vegyük le a hütő tetejét (7. fénykép).

1. Csavarjuk le a felső zsanért, vegyük le a fagyasztó ajtaját és helyezzük biztonságos helyre (8. fénykép).

1. Csavarjuk le a középső zsanért és vegyük le a hűtő ajtaját (9. rajz).

1. Döntsük meg a hütöt 40° szögben, hogy hozzá tudjunk férni az alsó zsanérhoz.
2. Csavarjuk fel az alsó zsanért (10. fény-kép).

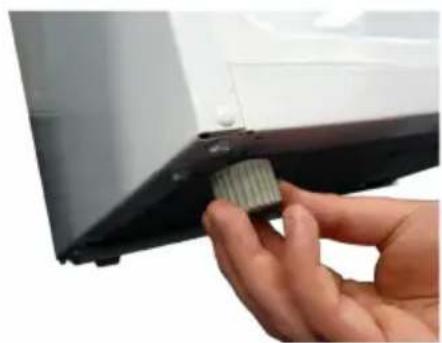

1. Csavarjuk le az állítható lábakat (11. fénykép).

AZ AJTÓ NYITÁSIRÁNYÁNAK A MEGFORDÍTÁSA

1. Ugyanolyan módon a fenti utasításokat követve helyezzük át a felső, középső és alsó zsanért az ajtó másik oldalára.
2. Miután feltettük az ajtót, ügyeljünk rá, megfelelően van-e rögzítve a hütötesthez. Az ajtó széle párhuzamosan kell hogy illeszkedjen a hütötest széléhez. Az ajtó beállítását a középső zsanér segítségével tudjuk megváltoztatni (keresztes csavarhúzó segítségével).
3. Kapcsoljuk be a készüléket a használati utasításban foglaltak szerint.

Vezérlőpanel

Hőmérséklet szabályozás

Nem szabad megtölteni a kamrákat a berendezés lehütése előtt (min. 4 óra után).

Hőmérséklet a hűtő-fagyasztó tér belsejében

Nem szabad megváltoztatni a hőmérséklet beállítást az évszak változásától függően. A környezeti hőmérséklet növekedését érzékeli érzékelő és a kompresszor automatikusan hosszabb időre bekapcsol a tér belsejében beállított hőmérséklet megőrzésére.

Kisebb hömérséklet változás

A kisebb hőmérséklet változás normális jelenség és például akkor léphet fel, amennyiben a hűtőben nagy mennyiségű friss terméket tárol, vagy ha az ajtó hosszabb ideig nyitva marad. Ez nem lesz hatással az élelmiszerekre, a hőmérséklet pedig gyorsan visszatér a beállítási szintre.

A termékek hűtőben és fagyasztóban való tárolása

Az ételek alábbi berendezésben való tárolása során a következő utasításoknak megfelelően kell eljárni:

• A termékeket tálcákra, tárolódobozokba kell helyezni vagy élelmiszer tárolására alkalmas fóliába kell csomagolni. A termékeket egyenletesen kell elosztani a polcokon.
• Fordítson figyelmet arra, hogy az élelmiszer nem érintkezik a hátsó fallal, ha igen, az a termékek deresedését vagy nedvesedését okozhatja.
• Nem szabad a hütöbe forró ételt tartalmazó edényt helyezni.
• Az idegen szagokat könnyen átvevő termékeket, mint amilyen a vaj, a tej, a túró, valamint azon ételeket, amelyek intenzív szagot bocsátanak ki, mint pl. a halak, felvágottak, sajtok – a polcokra fóliába csomagoltan vagy zárt tárolódobozokban tárolva kell helyezni.
• Magas víztartalommal rendelkező zöldségek tárolása vízpára keletkezését okozza a zöldségtartó dobozon; ez nem zavarja a hűtő megfelelő működését.
• Mielött behelyezné a zöldségeket a hűtőbe, jól meg kell szárítani azokat.
• A túl nagy vízmennyiség csökkenti a zöldségek tárolási idejét, különösen a leveles zöldségekét.
• A zöldségeket mosatlan állapotban kell tárolni. A zöldségek megmosása eltávolítja azok természetes védelmét, ezért a zöldségeket jobb közvetlenül a fogyasztás előtt megmosni.
• Az élelmiszert a természetes tároló magasság eléréséig (lásd: 12. rajz).
• A fagyasztó szellőzörácsára élelmiszert elhelyezni szabad.
• A polcokon az élelmiszer kilóghat 20-30 mm-rel a természetes tároló határhoz képest.

Csomagolt termékek

12

Természetes töltési szint

Termékek fagyasztása

• Szinte minden élelmiszert le lehet fagyasztani, kivéve a nyers állapotban fogyasztott zöldségeket, pl. zöld saláta.
• A fagyasztáshoz csak a legjobb minőségű élelmiszert szabad használni, egyszeri fogyasztásra kialakított adagokba osztva.
• A termékeket szagmentes, légzáró és nedvességnek ellenálló, zsírra nem érzékeny anyagokba kell csomagolni. A legjobb anyagok: polietilén, alumínium fóliatasakok, ívek.

• A csomagolásnak hézagmentesnek kell lennie és szorosan tapadniuk kell a fagyasztott termékekre. Nem szabad üveg csomagolást használni.

• A friss és meleg élelmiszernek (környezeti hömérsékletben), amelyeket fagyasztás céljából helyez be, nem szabad érintkezniük a már lefagyasztott élelmiszerrel.

• Ajánlatos, hogy egy nap alatt egyszerre ne tegyen be több friss élelmiszert a fagyasztóba, mint amennyi a táblázatban látható (154. oldal)
• A fagyasztott élelmiszerek jó minősége megőrzése céljából ajánlott a fagyasztó középső részén lévő fagyasztott termékeket úgy csoportosítani, hogy ne érintkezzenek a még nem lefagyasztott termékkel.
• Ajánlatos a fagyasztott adagokat a fagyasztó terének egyik oldalára helyezni, míg a friss, fagyasztandó adagokat a másik oldalra maximálisan a hátsó és oldalsó falhoz tolni.

• Az élelmiszer fagyasztásához használjuk a (^/**) jellel jelölt részleget.

• Emlékezni kell rá, hogy a fagyasztótérben uralkodó hőmérsékletre hatással van többek között: a környezeti hőmérséklet, az élelmiszer termékekkel való feltöltési szint, az ajtónyitás gyakorisága, a fagyasztó eljegesedésének a szintje, a termosztát beállítása.

• Amennyiben a fagyasztótér bezárása után nem lehetne egyből kinyitni az ajtót, ajánljuk, hogy várjon 1-2 percet, amíg az ott keletkezett túlnyomás kompenzálódik.

A lefagyasztott termékek tárolási ideje függ azok fagyasztás előtti friss állapotban való minőségétől, valamint a tárolási hömérséklettől.

-18°C vagy alacsonyabb hömérsékleten való tárolás esetén az alábbi tárolási idők ajánlottak:

Termékek Hónap
Marhahús 6-8
Borjúhús 3-6
Belsőségek 1-2
Sertés 3-6
Szárnyas	6-8
Tojások	3-6
Halak	3-6
Zöldségek 10-12
Gyümölcsök	10-12

Praktikus tippek

• Ne helyezzük a hütöt illetve mélyhütöt radiátorok, sütők közelébe illetve védjük a tűző napfénytől
• Bizonyosodjunk meg arról, hogy a szellőzőnyílások nincsenek eltakarva. Évente egyszer-kétszer tisztítsuk meg őket.
• Válasszuk ki a megfelelő hőmérsékletet: A 6 - 8°C a hűtőben és a -18°C a mélyhűtőben az optimális hőmérséklet.
• Amikor nyaralni megyünk, vegyük nagyobbra a hőmérsékletet.
• A hütő illetve mélyhütő ajtaját csak akkor nyissuk ki, amikor szükséges. Jó tudni, hogy milyen élelmiszert tárolunk a hütőben s hogy pontosan melyik részében. A fel nem használt élelmiszert minél hamarabb vissza kell rakni a hütőbe illetve mélyhütőbe, mielött felmelegedne.
• Törölje meg rendszeresen a hűtő belsejét egy enyhe mosószerbe áztatott ronggyal. A készülék nincs felszerelve automatikus leolvasztás funkcióval, ezért időközönként le kell olvasztani. Ne engedjük, hogy 10 mm-nél vastagabb zúzmara réteg formázódjon.
• Az ajtó szigetelését tartsuk tisztán, különben az ajtó nem fog jól becsukódni. Ha a szigetelés megsérül, mindig ki kell cserélni.

Mit jelentenek a csillagok?

* A -6°C foknál nem magasabb hőmérséklet elégséges a mélyhűtött élelmiszer egy hétig tartó tárolására. Az egycsillagos szekrények illetve rekeszek (általában) az olcsóbb hűtőszekrényekben találhatóak.
** A -12°C foknál nem magasabb hömér- sékleten az élelmiszert 1-2 hétig lehet eltartani az íz tulajdonságok megváltoztat- tása nélkül. Nem elégséges az élelmiszer fagyasztására.
*** Főleg a -18°C alatti hőmérsékleten történő fagyasztásra alkalmas. Lehetővé teszi 1 kg friss élelmiszer lefagyasztását.
****E jel azt jelenti, hogy a készülék alkalmas -18°C foknál alacsonyabb hőmérsékleten történő nagyobb mennyiségű élelmisze- rek fagyasztására.

A HÜTÖSZEKRÉNY GAZDASÁGOS HASZNÁLATA

Tárolási zónák a hűtőben

• A természetes légáramlás miatt a hütőben különböző hőmérsékletű zónák találhatóak.

• A leghidegebb rész a zöldségtárolásra szolgáló rekeszek felett van. Ezen a részen a finom és gyorsan romló élelmiszereket ajánlatos tárolni, mint például

• Halak, hús, szárnyasok,

• Felvágottak, kész ételek

• Tojást illetve tejszínt tartalmazó kész ételek és sütemények

• Friss tészta, sütemény keverékek
• Előre csomagolt zöldségek és más friss ételek, melyek címkéje szerint kb. 4°C fok hőmérsékleten kell öket tartani.

- Az ajtó felső része a legmelegebb. Itt ajánlatos a vajat és sajtot tárolni.

Azok a termékek, amelyeket nem ajánlatos hűtőben tartani.

• Nem minden élelmiszer tartható hütőben. Ezek többek között a:
• Gyümölcs-és zöldségfélék, amelyek érzékenyek a hidegre, mint a banán, avokádó, papaya, marakuja, padlizsán, paprika, paradicsom és uborka,
• Éretlen gyümölcsök,
• Burgonya

A hütötér hátsó falán dér keletkezik, amely automatikusan kerül eltávolításra. A leolvasztás során, a kondenzvízzel együtt az elvezetöcső nyílásába szennyeződések is kerülhetnek. Ez a nyílás el-záródását okozhatja. Ilyen esetben a nyílást óvatosan át kell szúrni a szúróval (13. rajz).

- A berendezés ciklikusan működik: hűt (ekkor a hátsó falon lerakódik a dér) majd leolvaszt (a vízcseppek lecsurognak a hátsó falon).

A tisztítás megkezdése előtt fel-tétlenül le kell kapcsolni a tápel-látást a dugasz hálózati aljzatból történő kihúzásával, vagy a biz-tosíték kikapcsolásával vagy kicsavarásával. Nem szabad megengedni, hogy a víz a vezérlőpanelre vagy a világításba kerüljön.

• Nem ajánljuk az aerosolba kiszerelt olvasztószert használatát. Ezek robbanókeverékek létrejöttét okozhatják, valamint olyan oldósze-reket tartalmazhatnak, amelyek sérülést okozhatnak a berendezés műanyag részein, akár az egészségre is káros lehet.
• Ügyelni kell rá, hogy a lehetőségek szerint a mosáshoz használt víz ne folyjon az elvezető nyíláson át a párologtató tartályba.
• Az egész berendezést az ajtó tömítésén kívül lágy mosószerrel kell mosni. Az ajtó tömítését tiszta vízzel kell megtisztítani és szárazra törölni.
• A berendezés összes elemét alaposan meg kell mosni (zöldségtartók, ajtópolcok, üveg-polcok stb.).

Fagyasztó felolvasztása

• A fagyasztó kamrájának a leolvasztását a termék megmosásával ajánlatos összekapcsolni.
• A jég nagyobb felgyülemlése a fagyasztó felületeken megnehezíti a berendezés működésének a hatékonyságát és nagyobb elektromos áram fogyasztást eredményez.
• Ajánlatos a berendezést legalább évente egyszer vagy kétszer leolvasztani.
• Amennyiben a berendezésben élelmiszer termékek találhatóak, akkor a forgatógombot körülbelül 4 órával a tervezett felolvasztás előtt max pozícióra kell állítani. Ez lehetővé teszi a termékek környezeti hőmérsékleten történő hosszabb ideig tartó tárolását.
• Miután kivette az élelmiszert a fagyasztóból, azokat egy tálba kell helyezni és néhány réteg újságpapírral be kell csomagolni, majd pokrócba tekerni és hűvös helyen tárolni.
• A fagyasztó leolvasztását lehetőleg gyorsan kell végrehajtani. A termékek hosszabb ideig való tárolása környezeti hömérsékleten rövidíti azok szavatossági idejét.

Semmilyen esetben sem szabad a fagyasztó belsejébe elektromos vagy légfúvó fűtőtestet, hajszárítót helyezni a leolvasztás meggyorsítása céljából.

LEOLVASZTÁS, MOSÁS ÉS KARBANTARTÁS

A fagyasztó kamrájának a leolvasztásához:

• Állítsa a szabályozó forgatógombot „OFF” pozícióra, húzza ki a dugaszt a hálózati aljzatból.
• Nyissa ki az ajtót, vegye ki a termékeket.
• Körülbelül 0,5 óra után könnyen el lehet távolítani a dér, víz réteget a falak sima felületeiről (14. rajz).
• Mossa ki és szárítsa meg a fagyasztó belsejét.
• Indítsa el a berendezést az útmutató megfelelő pontja szerint.

Ajtópolc kivétele és behelyezése

Emelje fel az ajtópolcot, vegye ki és helyezze vissza felülről a megfelelő helyre (16. rajz).

Ajtópolc kivétele és behelyezése

Emelje fel az ajtópolcot, vegye ki és helyezze vissza felülról a megfelelő helyre (17. rajz).

Výmena žiarovky

1. Állítsuk a csavarógombot „OFF” pozícióba, majd pedig húzzuk ki a dugót a konnektorból.
2. Kattintsuk le az izzó takaró fedelét és vegyük le azt. (15 fénykép).
3. Cseréljük ki az izzót egy újra, mely a következő paraméterekkel kell hogy rendelkezzen: 220 - 240 V, max. 15

W, E14 menetű, Az izzó maximális méretei: átmérő - 26 mm, hosszúság - 55 mm.

1. Tegyük vissza és erősítsük fel az izzó búráját.

17

Nem szabad kisebb vagy nagyobb teljesítményű izzót használni, csak a fent megadott paraméterű izzókat szabad használni.

15

HIBÁK LOKALIZÁCIÓJA

Zavarok Lehetséges okok	Eljárás módja
A készülék nem működik	Szünet az áramellátásban - el	enőrizze, hogy a dugasz megfelelően van a hálózati aljzatba csatlakoztatva- ellenőrizze, hogy a berendezés tápellátó kábele nem sérült- ellenőrizze, hogy van feszültség az aljzatban más berendezéssel, pl. éjjeli lámpa csatlakoztatásával- ellenőrizze, hogy be-kapcsolta a berendezést a termosztát OFF-nál nagyobb pozícióra történő beál-lításával
Nem működik a hűtőtér belsejében a világítás	Az izzó meg van lazulva vagy ki van égve	- ellenőrizze az előző „Nem működik a berendezés” pontot – csavarja be vagy cserélje ki a kiégett izzót
A berendezés túl gyengén hűt és/vagy fagyaszt	Rosszul beállított szabályozó forgatógomb	- állítsa a forgatógombot magasabb pozícióra
	A környezet hőmérséklete nagyobb vagy kisebb, mint az ST	- a berendezés ST feletti hőmérsékletű munkára van kialakítva (lásd a 155. oldalt).
	A berendezés napsütött hely-en vagy hőforrás közelében áll	- változtassa meg a berendezés helyét a használati útmutatónak megfelelően
	Nagy mennyiségű meleg termékkel egyszerre történő feltöltés	- várjon 72 órát a termékek lehülésére (megfagyására) és a kamra belsejében várt hőmérséklet elérésére
	Megnehezített levegő áram-lás a berendezés belsejében	- helyezze az élelmiszer termékeket és a tárolódobo-zokat úgy, hogy ne érintkezzenek a hűtő hátsó falával
	Megnehezített levegő áram-lás a berendezés hátulján	- tolja el a berendezést a faltól legalább 30 mm-re
	Túl nagy mennyiségű dérgyűlt össze a fagyasztó elemeken	- olvassza fel a fagyasztótért
	A hűtő/fagyasztó ajtaját túl gyakran nyitja ki és/vagy túl sokáig van nyitva	- csökkentse az ajtónyitás gyakoriságát és/vagy rövidít-se le az időt, ameddig nyitva van az ajtó

HIBÁK LOKALIZÁCIÓJA

Zavarok Lehetséges okok	Eljárás módja
	Az ajtók nem záródnak pontosan	- a termékeket és a tároló-dobozokat úgy helyezze el, hogy azok ne akadályozzák az ajtó bezárását
	A kompresszor ritkán kapcsol be	- ellenőrizze, hogy a környezeti hőmérséklet nem alacsonyabb, mint 16°C
	Rosszul behelyezett ajtó tömítés	- nyomja meg a tömítést
Berendezés folyamatos munkája	Rosszul beállított szabályozó forgatógomb	- állítsa a forgatógombot alacsonyabb pozícióra
	További okok, mint az előző "A berendezés túl lassan hűt és/vagy fagyaszt" pont szerint	- ellenőrizze az előző "A be-rendezés túl lassan hűt és/ vagy fagyaszt" pont szerint
A berendezés normális mun-kájától eltérő hangok	A berendezés nincs kiszin-tezve	- szintezze ki a berendezést
	A berendezés érintkezik a bútorral és/vagy egyéb tárgyakkal	- állítsa szabadon a beren-dezést úgy, hogy ne érint- kezzen egyéb tárggyal

A hütőkészülékek működése közben különféle hangok hallhatóak, melyek nem befolyásolják negatívan a hütőkészülék működését.

Azok a hangok, melyeket könnyen el lehet hárítani:

• zaj, mely akkor keletkezik, amikor a hütőszekrény nem áll vízszintesen – szabályozzuk a hütő beállítását az elülső, csavarható lábak segítségével. Esetleg a hátsó kerekek alá rakjunk puha anyagot, főleg akkor, amikor a padló csempézett.
• Amikor a hűtő súrolja a szomszéd bútort – toljuk arrébb a hűtőt.
• A fiókok illetve szekrények nyikorgása – vegyük ki és ismét helyezzük a helyére a fiókot illetve szekrényt.
• Az egymáshoz ütődő üvegek zaja – toljuk el egymástól az üvegeket.

Azokat a jellegzetes hangokat, melyek a készülék üzemeltetése közben keletkeznek, a termosztát, a kompresszor (bekapcsolás), a hűtőrendszer (a hőmérsékletkülönbség okozta anyag méretváltozása és a hűtőközeg áramlása) működése okozza.

Ózonréteg védelme

A termékünk gyártásához 100%-ban FCKW és FKW mentes hűtőanyagokat és habzó anyagokat használtunk, ami előnyösen hat az ózonréteg védelmére és csökkenti az üvegházhatást. Az alkalmazott legkorszerübb technológia és a környezetbarát szigetelés pedig alacsony áramfogyasztást eredményez.

Csomagolás újrahasznosítása

Csomagolásaink környezetbarát természetes anyagokból készültek, amelyeket újra lehet hasznosítani:

• Külső karton / fóliacsomagolás
  ● FCKW, habzó polisztiroltól mentes forma (PS)
• Polietilén (PE) fóliák és tasakok

Készülék eltávolítása /újrahasznosítása

Amennyiben többet nem fogjuk használni a terméket, akkor az elhasznált készülék eltávolítása előtt el kell vágni az elektromos vezetéket.

Tápellátó vezeték cseréje – Y típusú csatlakozás.

Amennyiben a tápellátó vezeték megsérül, akkor azt ki kell cserélni. A nem lekapcsolható tápellátó vezetéket csak speciális szakszervizekben vagy szakképzett szakember által cserélhető ki.

Ez a berendezés a 2002/96/ES. Törvénynek megfelelően áthúzott hulladéktároló konténerrel van megjelölve.

Az ilyen jelölés arról értesít, hogy ezt a készüléket használat után nem lehet egyéb, háztartási hulladékokkal együtt eltávolítani. A felhasználó köteles átadni az elhasznált elektromos és elektronikus készülékeket azok begyűjtő helyére. A begyűjtő hely, köztük a helyi gyűjtőpontok, üzletek, valamint a járási egységek megfelelő rendszert alkotnak, ahová vissza lehet szolgáltatni a készüléket.

Az elhasznált elektromos és elektronikus készülékkel való megfelelő eljárás segít elkerülni az emberi egészségre és a természetes környezetre káros hatásokat, mint amilyen a veszélyes anyagok jelenlétéből és az ilyen készülékek helytelen tárolásából és feldolgozásából ered.

MÜSYAKI JELLEMZÉS

TÍPUS	FD224.3 FD204.3
Gyártó neve	Amica Wronki S.A.
Berendezés típusa chladnička s mrazničkou
Energiaosztály1	A+ A+
Ročná spotreba elektrickej energie (kWh/ rok)2	219 182
Nettó használati térfogat (l)
Teljes	212 128
Hútő	165 94
Fagyasztó	47 34
Fagyasztó kamrák csillagos megjelölése3	*/***/***
Tárolási idő órában megadva tápellátás nélkül	14,6 8,3
Fagyasztóképesség (kg/24h)	3	3
Klímaosztály4	ST ST
Zajszint [dB(A) re1pW] 39 dB (A) 39 dB (A)
Feszültség V/Hz	230V; 50 Hz 230V; 50 Hz
Termék mag. x szél. x vas.	1440 x 545 x 570 1246 x 475 x 513
A készülék súlya (kg) 46 35

^1) Osztály A++/A+ (=alacsony fogyasztás) - G (=magas fogyasztás) között.
^2) Az energiafogyasztás DIN EN 153 szabvány szerinti éves fogyasztásra vonatkozik, kWh-ban megadva. A gyakorlatban a használat során eltérés jelentkezhet a készülék használatától és beállítási helyétől függően
3)*= fagyasztótér kb. -6°C
(**)= pfagyasztótér kb. -12°C
(***)= fagyasztott termékek tárolására szolgáló fagyasztótér kb. -18°C
(^/^**) = -18^ vagy alacsonyabb hőmérsékletű fagyasztótéralebo nižšou

4) Klímaosztály azt jelenti, hogy „normál” környezeti hőmérséklet mellett az Önök által beállított hőmérséklet kerül megőrzésre. Amennyiben a helyiség hőmérséklete a meghatározott tartomány alá csökken, a készülék nem kapcsol be olyan gyakran, ami nem várt hőmérséklet emelkedést eredményezhet.

A berendezés klímaosztályáról szóló információ az adattáblán található. Azt jelzi, hogy a termék milyen környezeti hömérsékleten (úm. a helyiségben, ahol működik) működik optimálisan (megfelelően).

Klímaosztály Megengedett környezeti hőmérséklet
SN +10°C és +32°C között
N +16°C és +32°C között
ST +16°C és +38°C között
T +16°C és +43°C között

Gyártó nyilatkozata

A gyártó az alábbiakban kijelenti, hogy ez a termék megfelel az alábbi európai irányelvek alapvető előírásainak:

● 2006/95/ES kisfeszültség irányelvének,
- 2004/108/ES elektromágneses összeférhetőség irányelvének,
és ezért a termék Ⓔ jelölést kapott, valamint a termék számára megfelelőségi nyilatkozat került kiállításra számára, amely a piacot felügyelő szervek számára is elérhető.

Stimați clienti,
