Termék típusa	Mosogatógép
Márka	Electrolux
Modell	ESF66720
Szélesség	59,6 cm
Magasság	85 cm
Mélység	62 cm
Kapacitás	12 standard teríték
Víznyomás	0,5 – 8 bar (0,05 – 0,8 MPa)
Tápellátás	Lásd az adattáblát (feszültség, teljesítmény, biztosíték)
Mosási programok	Intenzív, Auto, Gyors, Eco, Üveg
Multitab funkció	Igen – multifunkciós tablettákhoz
Késleltetett indítás	Igen, 1–19 óra
Vízlágyító	Kézi és elektronikus beállítás
Árvízvédelem	Igen (AquaControl rendszer)
Szűrők	Előszűrő, mikroszűrő, lapos szűrő – rendszeres tisztításhoz
Karbantartás	Tisztítsa a szűrőket, a szórókarokat, a külső felületeket
Gyermekbiztonság	Ajánlott felügyelet; mosószereket tartsa távol a gyermekektől
Pótalkatrészek	Csak eredeti, cseréje hivatalos szerviz által

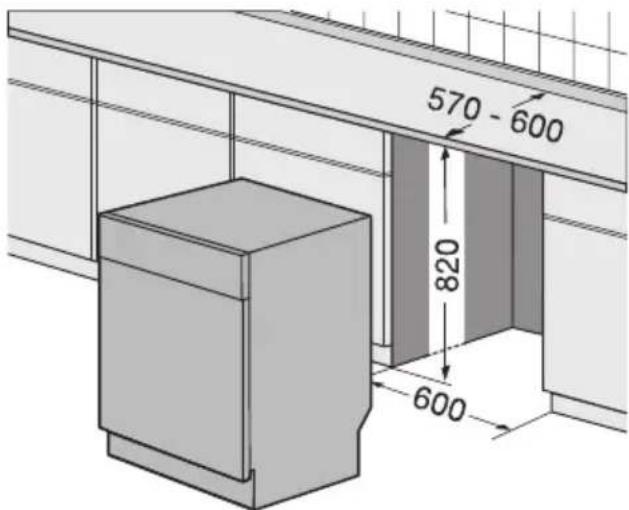

Telepítés	Munkalap alá vagy szabadon álló (munkalappal); szintezés lábakkal

Gyakran ismételt kérdések - ESF66720 ELECTROLUX

Hogyan állítsam be a vízlágyítót az Electrolux ESF66720 mosogatógépben?

A vízlágyító kézzel (az alsó kosár alatti forgatógomb) és elektronikusan is beállítható. Az elektronikus beállítás módosításához kapcsolja be a készüléket, győződjön meg arról, hogy beállítási módban van, nyomja meg és tartsa lenyomva a B és C gombot, amíg az A, B és C jelzőfények villogni nem kezdenek. Engedje el, nyomja meg az A gombot, majd állítsa be a szintet az A gomb ismételt megnyomásával. Az 1-es szint a legkisebb lágyítás, a 10-es a legnagyobb. Mentse a beállítást a készülék kikapcsolásával.

Mennyi sót kell tenni a mosogatógépbe, és hogyan kell csinálni?

Csak mosogatógéphez való sót használjon. Az első használat előtt töltsön 1 liter vizet a sótartályba, majd a mellékelt tölcsér segítségével töltse be a sót. A só mennyisége a vízkeménység beállításától függ. Töltés után távolítsa el a kiszóródott sót, és zárja vissza a fedelet. Ne töltse túl a tartályt. Töltse fel a sót, ha a jelzőfény világít.

Hogyan adagoljam az öblítőszert, és hogyan állítsam be a mennyiségét?

Töltse fel az öblítőszer-adagolót a 'max' jelzésig. Az adagolás beállítása a forgatógomb elforgatásával történik – 1-től (legkevesebb) 6-ig (legtöbb). A gyári beállítás 4. Ha mosás után csíkok maradnak, csökkentse az adagot; ha vízcseppek maradnak, növelje az adagot. Ne feledje, hogy a Multitab funkció használatakor az adagoló kikapcsolható.

Hogyan kell helyesen berakni az edényeket a mosogatógépbe?

Távolítsa el az ételmaradékokat. Az alsó kosárba tegye a fazekakat, tányérokat, tálakat. Az evőeszközöket nyelükkel lefelé tegye (a késeket pengével lefelé). A felső kosárba tegye a poharakat, csészéket, kis tányérokat. A szárvázas poharakat támasztékon helyezze el. Győződjön meg arról, hogy a szórókarok szabadon foroghatnak. Ne tegyen be vízfelvevő tárgyakat, mint szivacs.

Milyen mosási programok vannak az ESF66720 mosogatógépen?

Elérhető programok: Intenzív (nagyon szennyezett, 70°C), Auto (automatikus szennyezettség-felismerés, 45-70°C), Gyors (gyors, 60°C, enyhén szennyezett), Eco (gazdaságos, 50°C, közepesen szennyezett) és Üveg (kímélő üveg, 45°C). Az Eco program tesztprogram a tanúsító szervek számára.

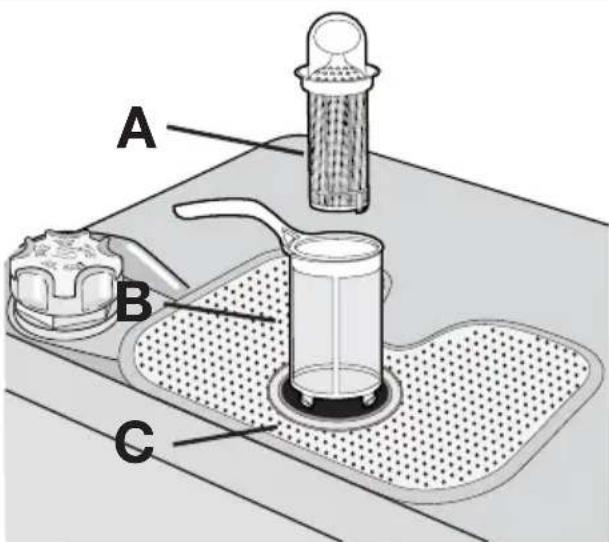

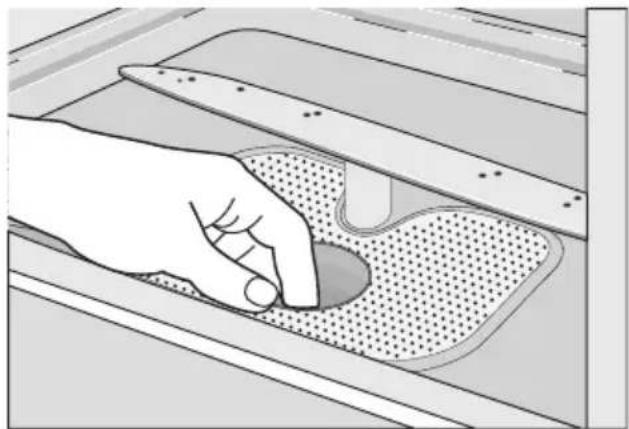

Hogyan tisztítsam meg a szűrőket az Electrolux mosogatógépben?

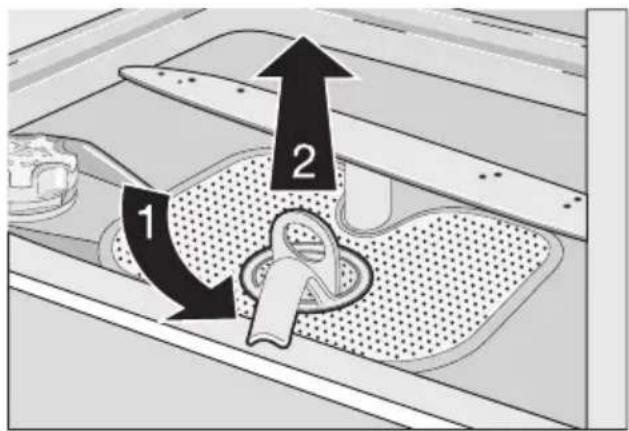

Kapcsolja ki a készüléket, vegye ki az alsó kosarat. Oldja ki a szűrőrendszert a mikroszűrő fogantyújának negyed fordulattal balra történő elforgatásával. Vegye ki az előszűrőt (A), a mikroszűrőt (B) és a lapos szűrőt (C). Öblítse le őket folyó víz alatt. Tegye vissza: helyezze a lapos szűrőt az aljára, majd az előszűrőt a mikroszűrőbe, az egészet tegye vissza a készülékbe, és jobbra forgatva rögzítse. Ne használja a mosogatógépet szűrők nélkül.

Mit tegyek, ha hiba kód jelenik meg a kijelzőn?

Hibakódok: 10 – nincs vízfeltöltés (ellenőrizze a csapot és a tömlő szűrőjét), 20 – leeresztési probléma (tisztítsa ki a szifont és a tömlőt), 30 – árvízvédelem (zárja el a csapot és hívjon szervizt). Ha a kód az ellenőrzés után sem tűnik el, lépjen kapcsolatba a hivatalos szervizzel. Ellenőrzés előtt kapcsolja ki a készüléket.

Hogyan használjam a Multitab funkciót (multifunkciós tabletták)?

A Multitab funkció a 3 az 1-ben, 4 az 1-ben stb. tablettákhoz készült. Bekapcsolásához nyomja meg és tartsa lenyomva egyszerre a D és E funkciógombot – a jelzőfény világítani fog. A funkció kikapcsolja a só és az öblítőszer adagolását. Ha a szárítási hatás gyenge, külön is bekapcsolhatja az öblítőszer-adagolót (bekapcsolt Multitab mellett). Kikapcsoláshoz ismét nyomja meg a D és E gombot.

Hogyan állítsam be a program késleltetett indítását?

Kapcsolja be a készüléket, válasszon programot. Nyomogassa a késleltetés (Delay) gombot, amíg a kívánt óraszám (1-19) meg nem jelenik a kijelzőn. Csukja be az ajtót – a visszaszámlálás automatikusan elindul. A visszaszámlálás alatt ne nyissa ki az ajtót, különben a késleltetés megszakad. Az idő letelte után a program elindul. A késleltetés törléséhez nyomja meg és tartsa lenyomva a B és C gombot, amíg az összes programjelzőfény fel nem gyullad.

Hogyan ápoljam a mosogatógépet, hogy hosszú élettartamú legyen?

Rendszeresen tisztítsa a szűrőket (néhány hetente). Ellenőrizze és tisztítsa a szórókarokat (nyílások). Használjon megfelelő mennyiségű mosószert, sót és öblítőszert. Ne terhelje túl a kosarakat. Mosogatás után hagyja az ajtót néhány percig résnyire nyitva, hogy száradjon. Időnként indítson el egy tisztító programot (pl. vízkőoldóval). Kerülje a fagyot – ne telepítse 0°C alatti hőmérsékleten.

HASZNÁLATI ÚTMUTATÓ ESF66720 ELECTROLUX

Többet is megtudhat elképzeléseinkrol a www.electrolux.com címen

Tartalomjegyzék

Biztonsági információk 22Termékleírás 23Kezelőpanel 24Az első használat előtt 25A vízlágyító beállítása 26Speciális só használata 27Az öblítőszer használata 27Evőeszközök és edények bepakolása 28Mosogatószer használata 32Multitab funkció 33

Mosogatóprogram kiválasztása és elindítása 34Mosogatóprogramok 35Ápolás és tisztítás 36Mit tegyek, ha... 37Műszaki adatok 39Üzembe helyezés 39Vízhálózatra csatlakoztatás 40Elektromos csatlakoztatás 41Környezetvédelmi tudnivalók 42

A változtatások jogát fenntartjuk

Biztonsági információk

i Saját biztonsága és a készülék helyes üzemeltetése érdekében az üzembe helyezés és a használat előtt figyelmesen olvassa el ezt a kézikönyvet. Az utasítást mindig tartsa a készülékkel együtt, még ha áthelyezi vagy eladja is azt. A felhasználóknak teljesen tisztában kell lenniük a készülék működésével és biztonsági jellemzőivel.

Rendeltetésszerű használat

• A készüléket kizárólag háztartási célú használatra tervezték.
• A készüléket csak mosogatógépben tisztítható háztartási edények tisztítására használja.
• Ne tegyen oldószereket a készülékbe. Robbanásveszély.
• A késeket és minden más, szúrós hegyű eszközt hegyével lefele az evőeszközkosárba helyezze. Ha nem, tegye vízszintes helyzetben a felső kosárba.
• Csak mosogatógépekhez való márkás termékeket (mosogatószer, só, öblítőszer) használjon.
• Ha a készülék működése közben kinyitja az ajtót, forró gőz távozhat. Égési sérülés veszélye!
• Ne vegyen ki edényeket a mosogatógépből a mosogatóprogram vége előtt.

• Amikor a mosogatóprogram befejeződött, a húzza ki a hálózati dugaszt az aljzatból, és zárja el a vízcsapot.

• A készülékeket kizárólag szakképzett szervizműszerész javíthatja. Csak eredeti pótalkatrészeket használjon.

• A sérülések és a készülék károsodásának megelőzése érdekében ne javítsa saját maga a készüléket. Mindig forduljon a helyi márkaszervizhez.

Általános biztonság

• A készüléket csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) nem használhatják. A biztonságukért felelős személynek felügyeletet és a készülék használatára vonatkozó útmutatást kell biztosítania számukra.
• Tartsa be a mosogatószer gyártójától kapott biztonsági utasításokat a szemek, a száj és a torok sérüléseinek megelőzése érdekében.
• Ne igya meg a mosogatógépből származó vizet. A mosogatógépben mosogatószermaradványok rakódhatnak le.
• A sérülések megelőzése érdekében, valamint hogy ne botoljon meg a nyitott ajtóban, mindig zárja be az ajtót, amikor nem használja a készüléket.
• Ne üljön vagy álljon rá a nyitott ajtóra.

Gyermekbiztonság

• Csak feln öttek használhatják a ké Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel
• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek!
• Minden mosogatószert tartson biztonságos területen. Ne hagyja, hogy a gyermek-ek hozzáérjenek a mosogatószerekhez.
• A gyermekeket tartsa távol a készüléktől, amikor az ajtaja nyitva van.

Üzembe helyezés

• Győződjön meg arról, hogy a készülék nem sérült meg a szállítás közben. Ne csatlakoztasson sérült készüléket. Szükség esetén forduljon a szállítóhoz.
• Az első használat előtt távolítson el minden csomagolóanyagot.

• Az elektromos szerelést szakképzett és illetékes személynek kell elvégeznie.

• A vízvezeték-szerelést szakképzett és ille- ülékes személynek kell elvégeznie.

• Ne változtassa meg a műszaki specifikációkat, illetve ne módosítsa a készüléket. Személyi sérülés és a készülék károsodásának veszélye.
• Ne használja a készüléket:

– ha a hálózati kábel vagy a vízcsövek sé- rültek,

– vagy ha a kezelőpanel, a munkafelület vagy a lábazat oly módon sérült, hogy a készülék belső oldala hozzáférhető. Forduljon a helyi szervizközponthoz.

- Ne fúrja ki a készülék oldalait, nehogy megsérüljenek a hidraulikus és elektromos alkatrészek.

! Vigyázat Gondosan tartsa be az elektromos és vízvezetékcsatlakoztatásra vonatkozó utasításokat.

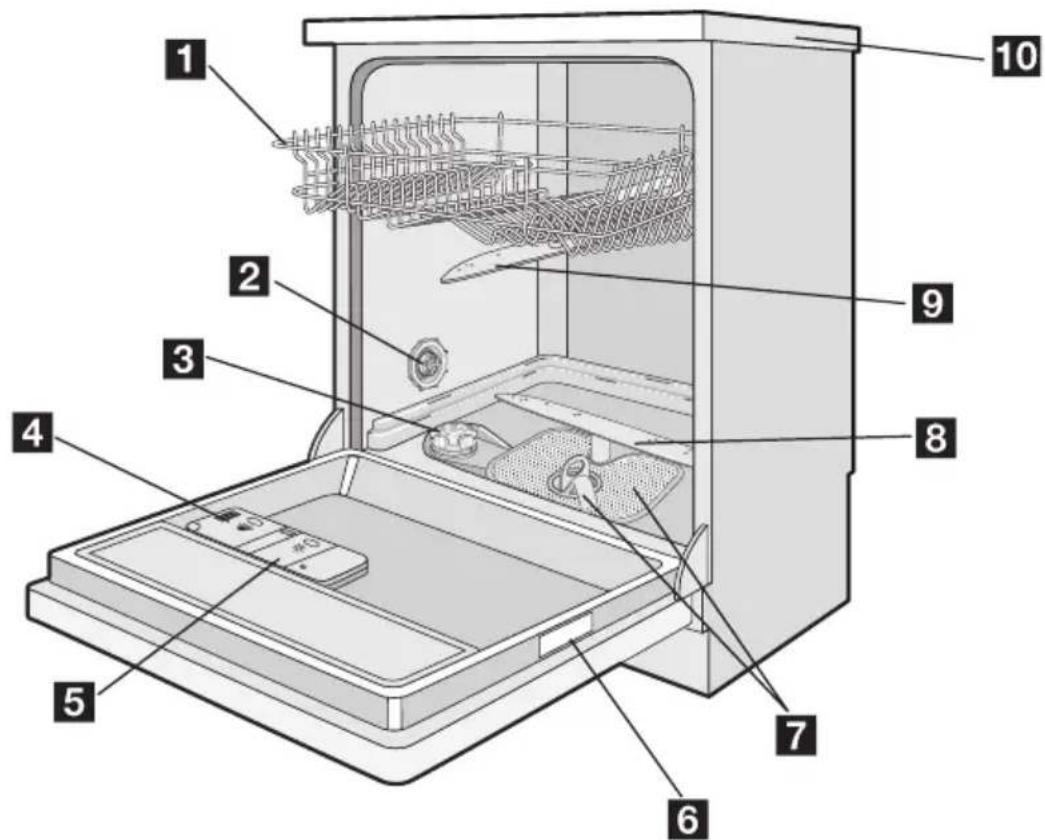

Termékleírás

1 Felső kosár
2 Vízkeménység-kapcsoló
3 Sótartály

4 Mosogatószer-adagoló
5 Öblítőszer-adagoló
6 Adattábla

7 Szürök
8 Alsó szórókar

9 Felső szórókar
10 Munkafelület

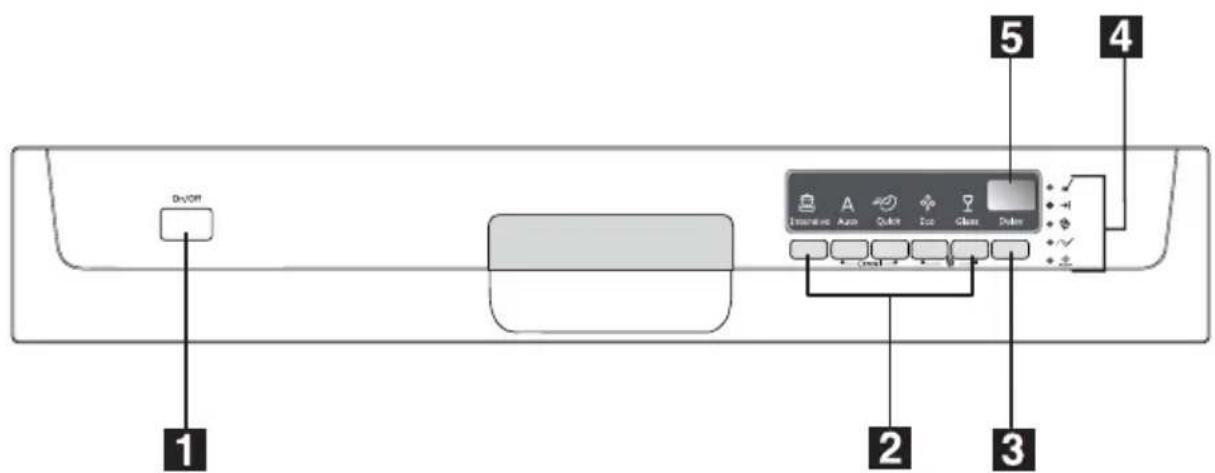

Kezelőpanel

1 Be/Ki gomb
2 Programválasztó gombok
3 Késleltetett indítás gomb (Delay)
4 Jelzőfények
5 Digitális kijelző
6 Funkciógombok

Jelzőfények
Program folyamatban – Felgyullad, amikor kiválaszt egy mosogatóprogramot,√	– a mosogatóprogram teljes időtartama alatt világít,– a mosogatóprogram végén kialszik.
Program vége→|	A jelzőfény felgyullad, amikor mosogatóprogram befejeződött.
Multitab∅	A jelzőfény a Multi-tab funkció bekapcsolását/kikapcsolását mutatja. Lapozza fel a "Multitab funkció" c. fejezetet.
Só 1)√	A jelzőfény felgyullad, amikor fel kell tölteni a sótartályt. Lásd a "Speciális só használata" c. részt.Miután feltöltötte a sótartályt, a só jelzőfény néhány óráig még tovább világít. Ez nincs semmilyen nem kívánatos hatással a készülék működésére.

Jelzőfények

Jelzőfények

Öblítőszer 1)

A jelzőfény felgyullad, amikor fel kell tölteni az öblítőszert. Lásd az "Öblítőszer használata" c. részt.

1) Amikor a sótartály és/vagy az öblítőszer-adagoló üres, a megfelelő jelzőfények nem gyulladnak fel, amíg a mosogatóprogram üzemel.

Programválasztó gombok

Ezekkel a gombokkal választhatja ki a mosogatóprogramot. Nyomjon meg egy programgombot, a vonatkozó jelzőfény felgyullad. A mosogatóprogramokra vonatkozó további részletekért lapozza fel a "Mosogatóprogramok" c. fejezetet.

Késleltetett indítás gomb

Használja a késleltetett indítás gombot a mosogatóprogram indításának 1 és 19 óra közötti időtartammal való késleltetéséhez. Lásd a "Mosogatóprogram beállítása és elindítása" c. fejezetet.

Digitális kijelző

A kijelző a következőket mutatja:

• a vízlágyító beállított szintje.
• A program végéig hátralévő idő.
• Az öblítőszer-adagoló bekapcsolása/ki-kapcsolása (csak, ha a multitab funkció be van kapcsolva),
• A mosogatóprogram vége. A kijelzón egy nulla jelenik meg.
• Az órák száma a késletett indítás során.
• Hibakódok.

Funkciógombok

A funkciógombokat a következő műveletekre használja:

- A vízlágyító beállítása. Lásd "A vízlágyító beállítása" c. fejezetet.

• A folyamatban lévő mosogatóprogram vagy folyamatban lévő késleltetett indítás törlése. Lásd a "Mosogatóprogram beállítása és elindítása" c. fejezetet.
• A multitab funkció bekapcsolása/kikapcsolása. Lásd a "Multitab funkció" c. fejezetet.
• Az öblítőszer-adagoló bekapcsolása/ki-kapcsolása, amikor a multitab funkció be van kapcsolva. Lásd a "Multitab funkció" c. fejezetet.

Beállítási üzemmód

A készüléknek beállítási módban kell lennie a következő műveleteknél:

• Mosogatóprogram beállítása.
• A vízlágyító szintjének beállítása.
• Az öblítőszer-adagoló bekapcsolása/ki-kapcsolása.

Nyomja meg a be/ki gombot. A készüléknek beállítási módban van, amikor:

– Az összes programjelzőfény felgyullad.

Nyomja meg a be/ki gombot. A készüléknek nincs beállítási módban, amikor:

– Csak egy programjelzőfény gyullad fel
– Egy mosogatóprogram be van állítva. Törölje a programot a beállítási üzemmódba való visszatéréshez. Lásd a "Mosogató-program beállítása és elindítása" c. fejezetet

Az első használat előtt

Az eljárás egyes lépéseihez olvassa el a következő utasításokat:

1. Ellenőrizze, hogy a vízlágyító szintje megfelelő-e a vízkeménységnek az adott körzetben. Szükség esetén állítsa be a vízlágyítót.
2. Töltse fel a sótartályt speciális sóval.
3. Az öblítőszer-adagolót töltse fel öblítőszerrel.

4. Pakolja be az evőeszközöket és edényeket a mosogatógépbe.

5. Állítsa be a töltet és a szennyeződés tí- pusának megfelelő mosogatóprogramot.

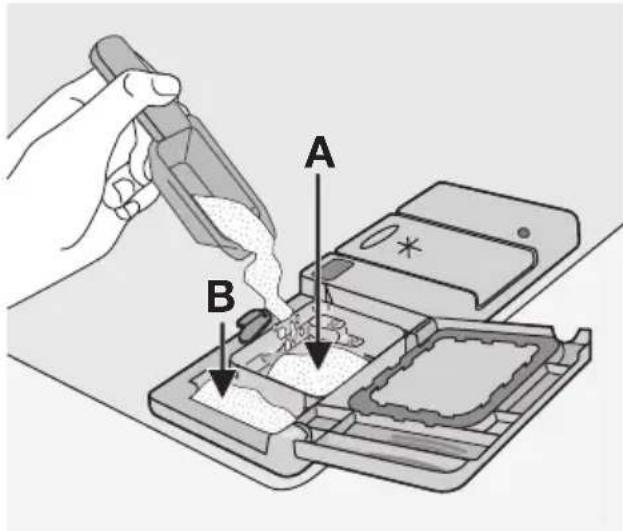

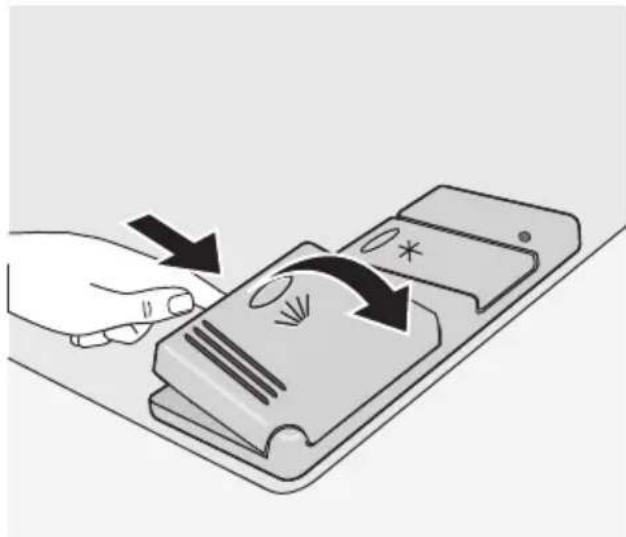

6. Töltse a helyes mennyiségű mosogatószert a mosogatószer-tartályba.
7. Indítsa el a mosogatóprogramot.

Ha kombinált mosogatószer-tablettákat használ ("3 az 1-ben", "4 az 1-ben", "5 az 1-ben" stb.), lapozza fel a "Multitab funkció" c. fejezetet.

A vízlágyító beállítása

A vízlágyító eltávolítja az ásványi anyagokat és sókat a szolgáltatott vízből. Az ásványi anyagok és sók rossz hatással lehetnek a készülék működésére.

A vízkeménységet különböző mértékegységekkel mérik:

- Német fok (dH°).

• Francia fok (°TH).
• mmol/l (millimol per liter, a vízkeménység nemzetközi mértékegysége).
• Clarke.

Állítsa be a vízlágyítót a körzetében meglévő vízkeménységnek megfelelően. Szükség esetén kérjen tájékoztatást a helyi vízműtől.

Vízkeménység Vízkeménységi beállítás

°dH	°TH	mmol/l	Clarke	manuálisan	elektronikusan
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Nem szükséges só használata.

i Manuálisan és elektronikusan kell beállítania a vízlágyítót.

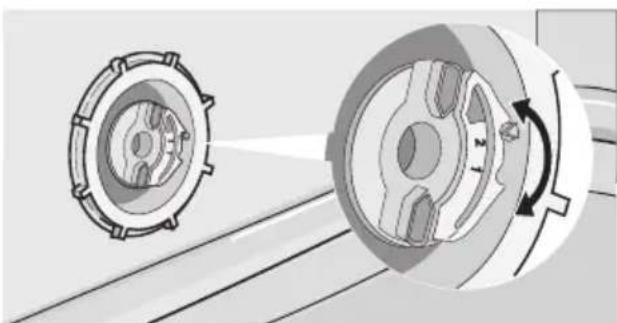

Manuális beállítás

i A készülék gyárilag a 2. pozícióba van beállítva.

1. Nyissa ki az ajtót.
2. Vegye ki az alsó kosarat.
3. A vízkeménység-kapcsolót forgassa el az 1. vagy 2. állásba (lásd a táblázatot).
4. Tegye be az alsó kosarat.

Elektronikus beállítás

i A vízlágyító gyárilag az 5. szintre van beállítva.

1. Kapcsolja be a készüléket.
2. Győződjön meg arról, hogy a készülék beállítási módban van.
3. Tartsa lenyomva a B és a C gombot, amíg az A, B és C funkciógombok jelzőfényei villogni nem kezdenek.
4. Engedje fel a B és C funkciógombot.
5. Nyomja meg az A funkciógombot.
6. A B és a C funkciógomb jelzőfényei ki- alszanak.
7. Az A funkciógomb jelzőfénye tovább villog.
8. A digitális kijelző az aktuális szintet mu- tatja. Példa: a digitális kijelzőn a következő lát- ható: 5 L = 5. szint
9. Nyomja meg az A funkciógombot egy- szer a vízlágyító szintjének egy lépéssel történő emeléséhez.
10. Nyomja meg a be/ki gombot a művelet elmentéséhez.

Speciális só használata

Figyelem Csak mosogatógéphez ajánlott speciális sót használjon. A mosogatógépekhez nem alkalmas sótípusok használata károsíthatja a tönkreteheti a vízlágyítót.
Figyelem A készülék alján levő sószemcsék vagy sós víz korróziót okozhat. A korrózió megelőzése érdekében a mosogatóprogram elindítása előtt töltse fel sóval a készüléket.

Hajtsa végre ezeket a lépéseket a sótar- tály feltöltéséhez:

1. Csavarja le a kupakot az óramutató járá-sával ellenkező irányban a sótartály kinyi-tásához.
2. Töltsön 1 liter vizet a sótartályba (csak az első üzemeltetésnél).

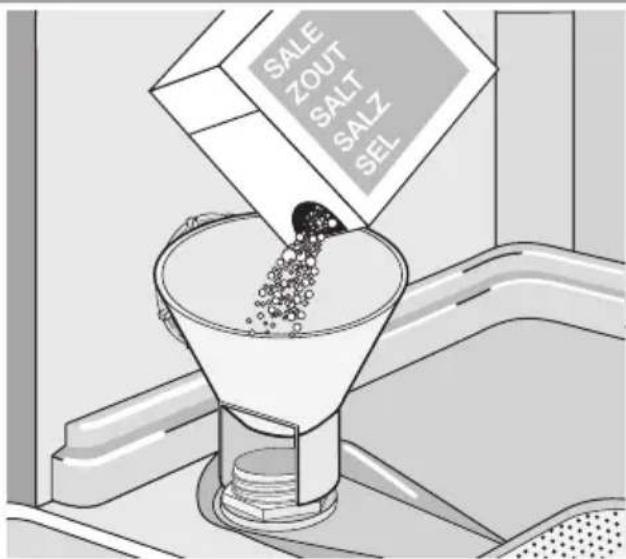

3. Egy tölcsér használatával töltse fel a só- tartályt sóval.

1. Távolítsa el a sótartály nyílása körül lévő sót.
2. Csavarja vissza a kupakot az óramutató járásával megegyező irányban a sótartály bezárásához.
   i Normális jelenség, ha a só betöltésekor víz folyik ki a sótartályból.

Amikor elektronikus módon a vízlágyítót az 1. szintre állítja, a só jelzőfény nem világít to-vább.

Az öblítőszer használata

! Figyelem Csak mosogatógépekhez való márkás öblítőszert használjon. Az öblítőszer-adagolóba ne töltsön más terméket (pl. mosogatógép-tisztítószert, folyékony mosogatószert). Ez kárt okozhat a készülékben.
i Az öblítőszer lehetővé teszi, hogy az edények folt- és csíkmentesen száradjanak meg. Az öblítőszer adagolása az utolsó öblítési fázis alatt automatikusan történik.

Hajtsa végre ezeket a lépéseket az öblítőszer-adagoló feltöltéséhez:

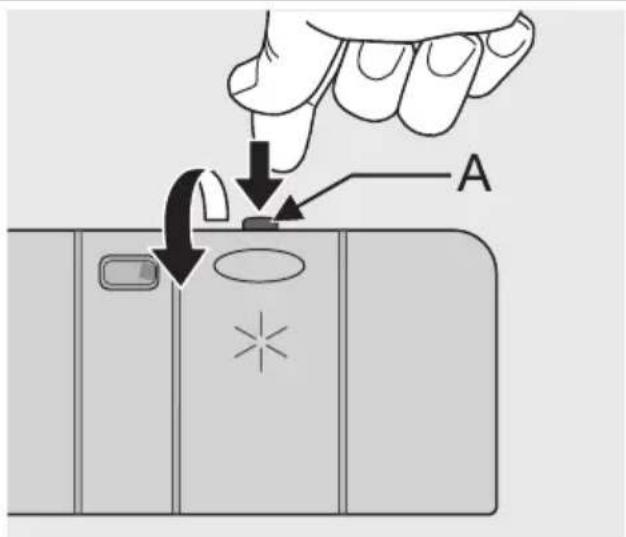

1. Nyomja meg a kioldógombot (A) az öblítőszer-adagoló kinyitásához.

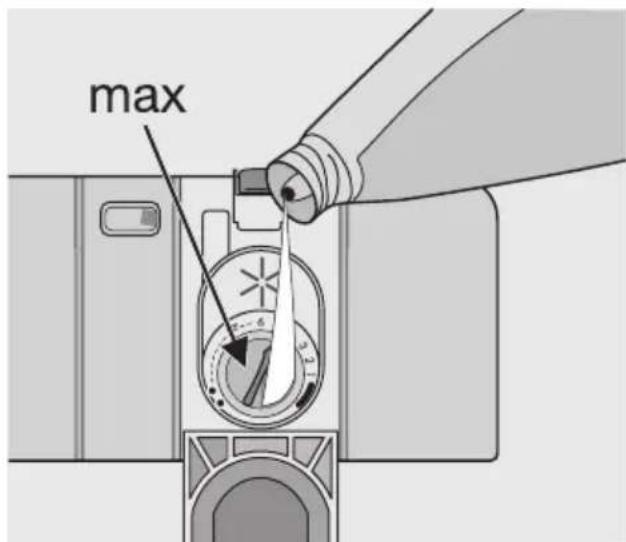

1. Az öblítőszer-adagolót töltse fel öblítő-szerrel. A "max." jelzés a maximális szintet mutatja.

1. A kilöttyent öblítőszert nedvszívó törlőkendővel távolítsa el, hogy megakadályozza a túlzott habképződést a következő mosogatóprogram alatt.

2. Zárja be az öblítőszer-adagolót.

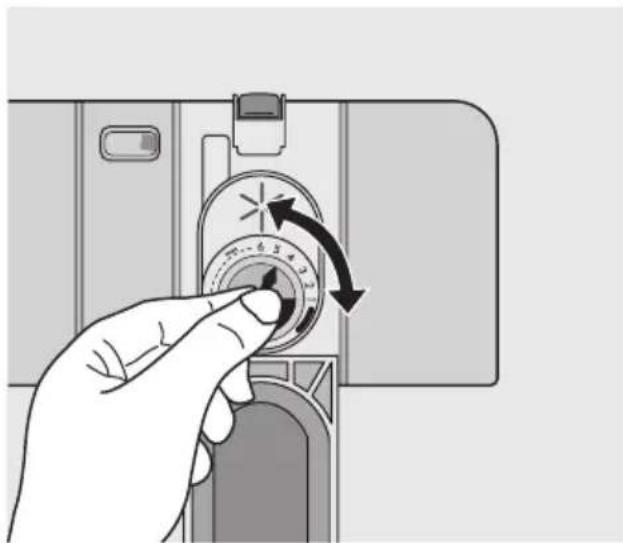

Az öblítőszer adagolásának beállítása

Az öblítőszer gyárilag a 4. pozícióba van be- állítva.

Az adagolás 1. (legalacsonyabb adagolás) és 6. (legmagasabb adagolás) pozíció között állítható be.

1. Forgassa el az öblítőszertárcsát az adagolás növeléséhez vagy csökkentéséhez.

– Növelje az adagolást, ha az edényen vízcseppek vagy vízkőfoltok vannak.

– Csökkentse az adagolást, ha az edényeken csíkok, fehéres foltok vagy kékes rétegek vannak.

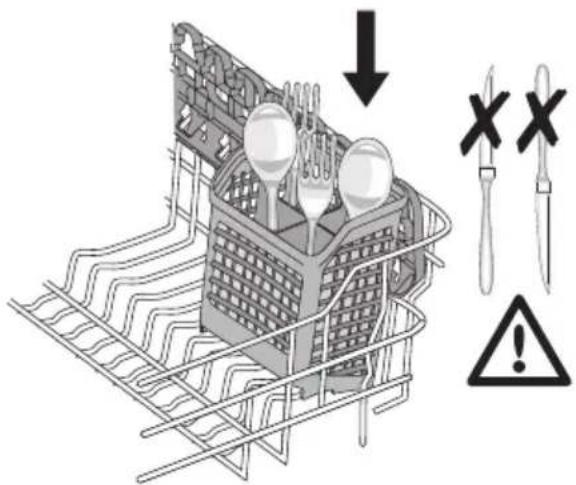

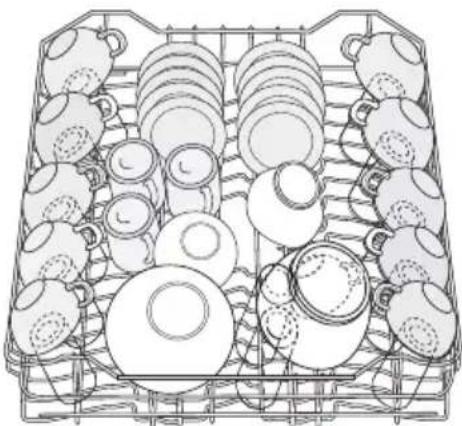

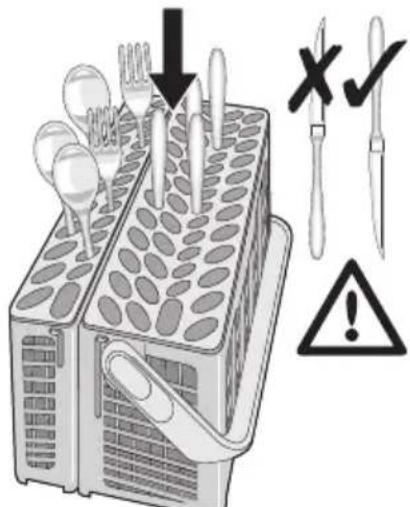

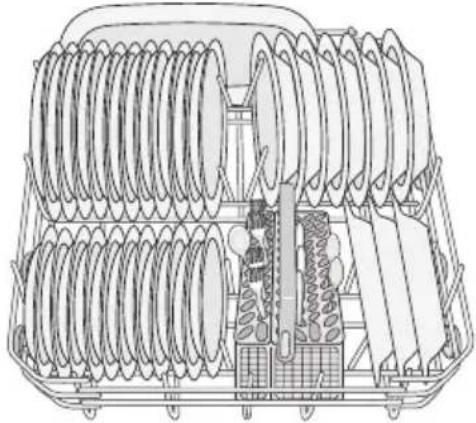

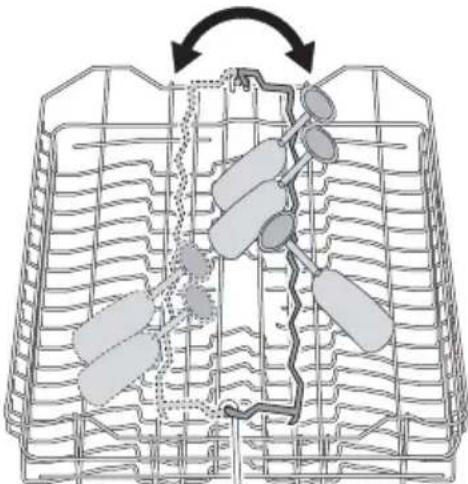

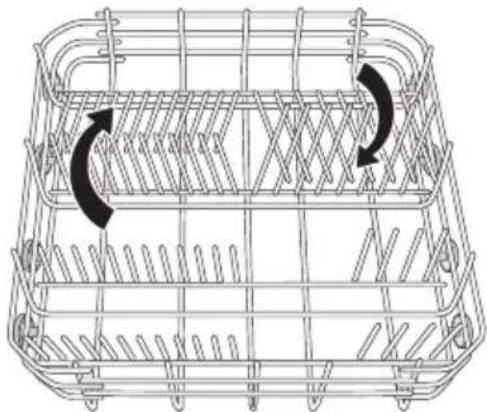

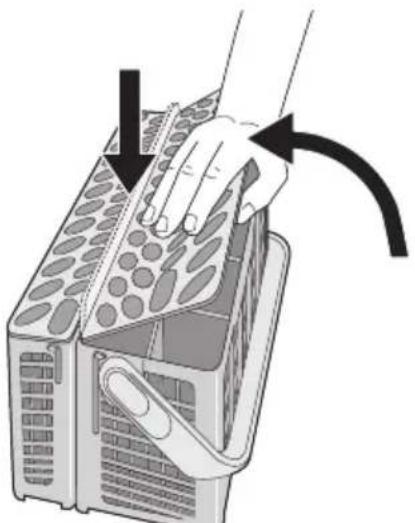

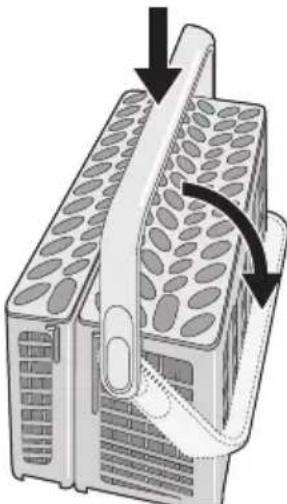

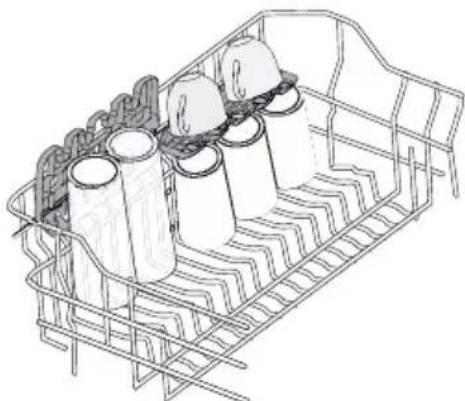

Evőeszközök és edények bepakolása

Hasznos javaslatok és tanácsok

Figyelem A készüléket csak mosogatógépben tisztítható háztartási edényekhez használja.

Ne használja a készüléket olyan tárgyak tisz-títására, amelyek felszívják a vizet (szivacs, konyharuhák stb.).

- A z e v öeszközök és edények bepakolása elött hajtsa végre ezeket a lépéseket:

– Távolítson el minden ételmaradékot és hulladékot.

– Lazítsa fel a lábasokban leégett ételmaradékokat.

- A z e v őeszközök és edények bepakolása, kor hajtsa végre ezeket a lépéseket:

– Az üreges tárgyakat (pl. csészék, poharak és lábasok) nyílásukkal lefele tegye be.

– Ügyeljen arra, hogy víz ne gyüljön össze a tartályban vagy valamilyen mélyedésben.

– Ügyeljen arra, hogy az evőeszközök és az edények ne legyenek egymásba téve.

– Ügyeljen arra, hogy az evőeszközök és az edények ne fedjenek el más evőeszközöket és edényeket.

– Ügyeljen arra, hogy a poharak ne érje- nek más poharakhoz.

– A kisebb tárgyakat az evőeszköz-kosárba helyezze.

- A m úanyag és a nem tapadós bevonatú edényeken vizcseppek maradhatnak. A műanyag darabok nem száradnak olyan jól, mint a porcelán- és acéltárgyak.

- A könnyű darabokat a felső kosárba helyezze. Ügyeljen arra, hogy a darabok ne mozogjanak.

Figyelem A mosogatóprogram elindítása előtt győződjön meg arról, hogy a szórókarok szabadon mozognak.

Vigyázat Mindig csukja be az ajtót a be-vagy kipakolás befejezése után. A nyitott ajtó veszélyes lehet.

Alsó kosár

A serpenyőket, fedőket, tányérokat, salátástálakat és az evőeszközöket az alsó kosárba tegye. A tálalóedényeket és a nagy fedőket a kosár széle körül helyezze el.

Az alsó kosárban található akasztósor lefektethető, ami lehetővé teszi lábasok, fazekak és tálak bepakolását.

Vigyázat Ne tegye be függőleges helyzetben a hosszú pengéjű késeket az evőeszközkosárba. A hosszú és éles evőeszközöket vízszintesen, a felső kosárban rendezze el. Legyen körültekintő az éles darabokkal.

Villák és kanalak nyelükkel lefele tegye be. Kések nyelükkel felfele tegye be.

Ha a kések helye kinyúlik a kosár alján, az akadályt jelent az alsó szórókar számára. Kések nyelükkel lefele tegye be.

A kanalakat más evőeszközökkel vegyesen pakolja be, hogy ne tapadjanak egymásba. Az evőeszközök bepakolásához hajtsa le az evőeszköz-kosár fogantyúját.

Használja az evőeszközrácsokat. Ha az evőeszközök mérete nem engedi meg az evőeszközrácsok használatát, könnyen el tudja azokat rejteni.

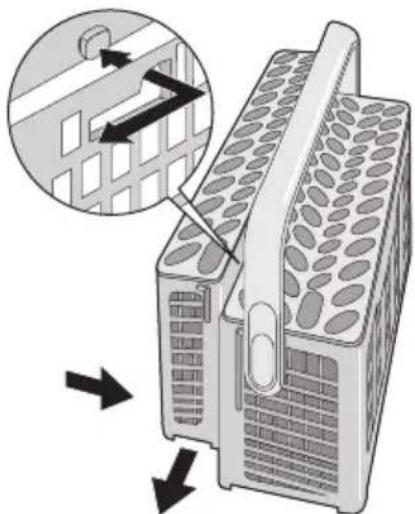

Az evőeszközkosár két részből áll. Ezek a részek külön-külön használhatók a még nagyobb pakolási rugalmasság érdekében. A részek szétválasztásához mozgassa azokat vízszintesen ellentétes irányba, és húzza részeket el egymástól. A részek összeszereléséhez, dugja őket össze, és mozgassa vízszintesen egymáshoz.

A felső kosár mélytányérok, salátástálak, csészék, poharak, lábasok és fedők számára van kialakítva. Úgy rendezze el a darabokat, hogy a víz minden felületet elérhessen.

A hosszú talpú poharakat a csészetartókra tegye talpukkal felfele. A hosszabb darabokhoz hajtsa fel a csészetartókat.

A hosszú talpú poharakhoz hajtsa a pohár- tartót balra vagy jobbra.

A felső kosár egy mini evőeszközkosárral rendelkezik.

! Figyelem Ne tegyen késeket a mini evőeszközkosárba a sérülés megelőzése érdekében.

A mini evőeszközkosarat csak a felső kosár elülső részére, a bal vagy a jobb oldalra helyezze.

A behelyezhető evőeszközök mérete a felső kosár pozíciójától függ. Lásd a táblázatot.

Az evőeszközök magassága a mini evőesz-közkosárban
A felső kosár felső po-zícióban	maximum 15 cm
A felső kosár alsó po-zícióban	maximum 20 cm

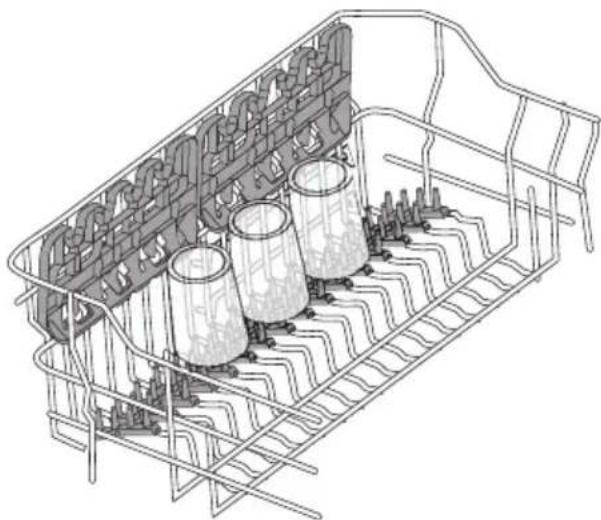

Puha tüskék

A puha tüskék megakadályozzák, hogy az üvegedények elmozduljanak a mosogató-program alatt, illetve amikor a felső kosarat mozgatják.

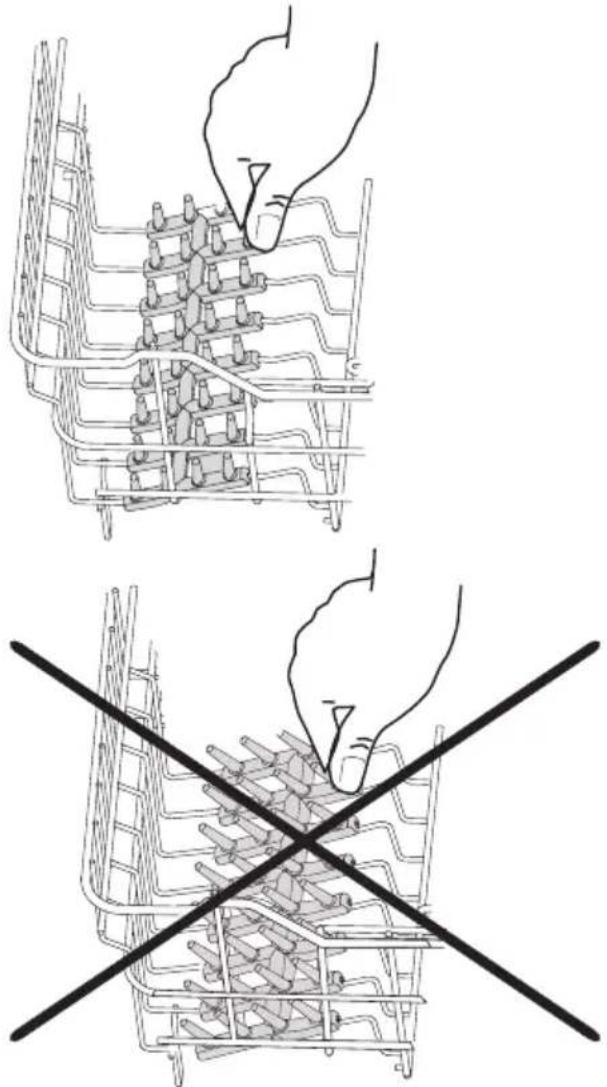

A puha tüskék helyes elhelyezését lásd a képeken. A puha tüskék a kosár bal vagy jobb oldalára helyezhetők a még nagyobb pakolási rugalmasság érdekében. Amikor a puha tüskék megfelelően el vannak helyezve,

nyomja le öket erösen, és ellenőrizze, hogy nem mozognak.

A felső kosár magasságának beállítása

Ha nagyméretű tányérokat pakol az alsó kosárba, először helyezze át a felső kosarat a felső állásba.

Az edények maximális magassága az alsó kosárban

Felső állás 31 cm

Alsó állás 27 cm

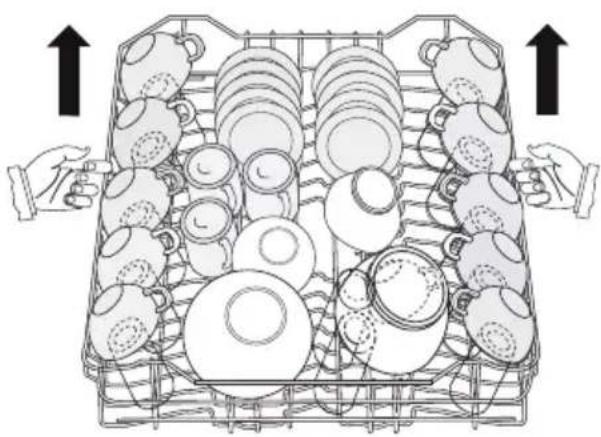

A felső kosár felső állásba való áthelyezéséhez hajtsa végre a következő lépéseket:

1. Ütközésig húzza ki a kosarat.
2. Óvatosan emelje fel a két oldalát, amíg a mechanika engedi, és a kosár stabilan áll.

A felső kosár alsó állásba való áthelyezéséhez hajtsa végre a következő lépéseket:

1. Ütközésig húzza ki a kosarat.
2. Óvatosan emelje a két oldalát felfele.
3. Tartsa a mechanikát, és hagyja lassan le- süllyedjen.

Figyelem

• Ne emelje vagy engedje le a kosarat csak az egyik oldalánál.
• Ha a kosár felső állásban van, ne tegyen poharakat a pohártartókra.

Mosogatószer használata

Csak mosogatógépben való használatra alkalmas mosogatószereket (por, folyadék vagy tabletta) használjon.

Tartsa be a csomagoláson feltüntetett adatokat:

• A gyártó által ajánlott adagolás.
- Tárolási ajánlások.

A környezet védelme érdekében ne használjon a helyes mennyiségnél több mosogatószert.

Hajtsa végre ezeket a lépéseket a mosoga- tószer-tartály feltöltéséhez:

1. Nyissa fel a mosogatószer-tartály fedelét.

1. Töltse fel mosogatószerrel a mosogató- szer-tartályt (A). A jelzés mutatja az ada- golást:

20 = körülbelül 20 g mosogatószer

30 = körülbelül 30 g mosogatószer.

1. Ha előmosogatási fázissal rendelkező mosogatóprogramot használ, öntse a

többi mosogatószert az előmosogatási mosogatószer-rekeszbe ( B).

1. Ha mosogatószer-tablettákat használ. tegye a mosogatószer-tablettát a mosogatószer-tartályba (A).

1. Csukja le a mosogatószer-tartály fedelét. Nyomja le a fedelet, amíg a helyére nem kattan.
   i A különböző mosogatószer-márkák kü- lönböző idő alatt oldódnak fel. Egyes mosogatószer-tabletták nem nyújtják a

legjobb tisztítási eredményeket a rövid mosogatóprogramok alatt. Mosogató-szer-tabletták használata esetén hosszú mosogatóprogramokat használjon, hogy a mosogatószer teljesen eltávoli-tásra kerüljön.

Multitab funkció

A multitab funkció kombinált mosogatószertablettákhoz használható.

Ezek a tabletták vegyszereket tartalmaznak, így mosogatószer, öblítőszert és speciális sót. A tabletták egyes típusai más vegyszereket is tartalmazhatnak.

Ellenőrizze, hogy ezek a tabletták alkalmasak-e a helyi vízkeménységhez. Olvassa el a gyártó utasításait.

Amikor beállítja a multitab funkciót, az mindaddig bekapcsolva marad, amíg ki nem kapcsolja.

A multitab funkció automatikusan leállítja az öblítőszer és a só betöltését. Az öblítőszer jelzőfény és a só jelzőfény egyaránt inaktív.

A multitab funkció használatakor a program időtartama meghosszabbodhat.

i A multitab funkciót a mosogatóprogram indítása előtt kapcsolja be vagy ki.

A multitab funkciót nem lehet be- vagy kikapcsolni a mosogatóprogram működése közben. Törölje a mosogatóprogramot, majd állítsa be ismét a programot.

A multitab funkció bekapcsolása:

- Nyomja meg egyszerre és tartsa lenyomva a két multitab gombot (D és E funkciógomb). A multitab jelzőfény felgyullad.

A multitab funkció kikapcsolása:

- Nyomja meg egyszerre és tartsa lenyomva a két multitab gombot (D és E funkciógomb). A multitab jelzőfény kialszik.

Hajtsa végre ezeket a lépéseket, ha a szárítási eredmények nem kielégítőek:

1. Az öblítőszer-adagolót töltse fel öblítőszerrel.
2. Kapcsolja be az öblítőszer-adagolót.
3. Állítsa az öblítőszer adagolását 2. pozícióba.

- Csak olyankor lehet az öblítőszer-adagolót be- vagy kikapcsolni, amikor a multitab funkció be van kapcsolva.

Az öblítőszer-adagoló bekapcsolása/kikapcsolása:

1. Kapcsolja be a készüléket.
2. Győződjön meg arról, hogy a készülék beállítási módban van.
3. Tartsa lenyomva a B és C funkciógombot.

– Az A, B és C funkciógombok jelzőfényei villogni kezdenek.

1. Engedje fel a B és C funkciógombot.
2. Nyomja meg a B funkciógombot.

– Az A és a C funkciógomb jelzőfényei kialszanak.

– A B funkciógomb jelzőfénye tovább villog.

– A digitális kijelző a beállítást mutatja.

0d	Öblítőszer-adagoló ki-kapcsolva
1d	Öblítőszer-adagoló be-kapcsolva

1. Nyomja meg a B funkciógombot ismét.
   – A digitális kijelző az új beállítást mutatja.

2. Kapcsolja ki a készüléket a művelet el- mentéséhez.
   i Ismét normál mosogatószer használatához:

3. Kapcsolja ki a multitab funkciót.

4. Töltse fel a sótartályt és az öblítő- szer-adagolót.
5. Állítsa a vízkeménység beállításét a legmagasabb szintre.
6. Hajtson végre egy mosogatóprogramot edények nélkül.
7. Állítsa be a vízlágyítót a körzetében meglévő vízkeménységnek megfelelően.
8. Állítsa be az öblítőszer adagolását.

Mosogatóprogram kiválasztása és elindítása

A mosogatóprogram beállítását résnyire nyitott ajtó mellett végezze. A mosogatóprogramot csak azután indítsa el, hogy bezárta az ajtót. Addig lehetőség van a beállítások módosítására.

Hajtsa végre ezeket a lépéseket a mosogatóprogram beállításához és elindításához:

1. Kapcsolja be a készüléket.
2. Győződjön meg arról, hogy a készülék beállítási módban van.
3. Nyomja meg az egyik programválasztó gombot. Lásd a "Mosogatóprogramok" c. fejezetet.
   – A programjelzőfény felgyullad.
   – Az összes többi programjelzőfény kialszik.
4. A digitális kijelző a program időtartamát mutatja villogva.

5. A folyamatban lévő program jelzőfénye felgyullad.

6. Zárja be az ajtót.

- A mosogatóprogram automatikusan elindul.

- A folyamatban lévő program jelzőfénye tovább világít.

A mosogatóprogramot és a késleltetett indítást zárt ajtó mellett is kiválaszthatja. Amikor megnyom egy programgombot, csak 3 másodperce van arra, hogy egy másik mosogatóprogramot vagy késleltetett indítást válasszon. Ez után a 3 másodperc után a kiválasztott program automatikusan elindul.

Amikor a mosogatóprogram fut, nem lehet módosítani a programot. Törölje a mosogatóprogramot.

Vigyázat Csak szükség esetén szakítsa meg vagy törölje a mosogatóprogramot.

! Figyelem Óvatosan nyissa ki az ajtót. Forró gőz csaphat ki.

Mosogatóprogram megszakítása

Nyissa ki az ajtót.

• Leáll a program.
  Zárja be az ajtót.
• A program a megszakítási ponttól folytatódik.

Mosogatóprogram törlése

1. Tartsa lenyomva a B és C funkciógombot, amíg:
   – Az összes programjelzőfény felgyullad,

2. A folyamatban lévő program jelzőfénye kialszik.

3. Engedje fel a B és C funkciógombot a mosogatóprogram törléséhez.

Ekkor a következő lépéseket hajthatja végre:

1. Kapcsolja ki a készüléket.

2. Állítson be egy új mosogatóprogramot.

Töltse fel mosogatószerrel a mosogatószertartályt, mielőtt beállít egy új mosogatóprogramot.

Mosogatóprogram beállítása és elindítása késleltetett indítással

1. Nyomja meg a be/ki gombot.
2. Állítson be egy mosogatóprogramot.

3. Nyomja meg a késleltetett indítás gombot, amíg a kijelző a mosogatóprogram szükséges késleltetett indítását nem mutatja villogva.

4. Zárja be az ajtót.

– A szám a kijelzón folyamatos fénnyel jelenik meg.
- A folyamatban lévő program jelzőfénye kialszik.
– A késleltetett indítás visszaszámlálása megkezdődik.
– A késleltetett indítás visszaszámlálása 1 órás lépésekben történik.
– Amikor a visszaszámlálás befejező-dött, a mosogatóprogram automatikusan elindul.
- A folyamatban lévő program jelzőfénye felgyullad.

i Ne nyissa ki az ajtót a visszaszámlálás alatt, hogy megelőzze a visszaszámlálás megszakítását. Amikor ismét becsukja az ajtót, a visszaszámlálás a megszakítási ponttól folytatódik.

A késleltetett indítás törlése:

1. Tartsa lenyomva a B és C funkciógombot, amíg:
   – Az összes programjelzőfény felgyullad
2. A folyamatban lévő program jelzőfénye kialszik.

Amikor törli a késleltetett indítást, törli a mosogatóprogramot is.

1. Állítson be egy új mosogatóprogramot.

A mosogatóprogram vége

• A készülék automatikusan leáll.
  • A kijelzón 0 látható.
• A program vége jelzőfény felgyullad.

• A folyamatban lévő program jelzőfénye ki- alszik.

• Kapcsolja ki a készüléket.

• Nyissa ki az ajtót.

• A jobb szárítási eredmények érdekében hagyja résnyire nyitva az ajtót néhány percig, mielőtt kipakolja az edényeket.

Hagyja lehülni az edényeket, mielött kipakolná a készülékből. A forró edények könnyebben megsérülnek.

Készenléti mód

Ha nem kapcsolja ki a készüléket a mosogatóprogram befejezésekor, a készülék au-

tomatikusan készenléti üzemmódba lép. A készenléti üzemmód csökkenti az energiafogyasztást.

Három perccel a program vége után az össze jelzőfény kialszik, és a digitális kijelzőn egy vízszintes csík látható.

Nyomjon meg egy gombot (ne a be/ki gombot), hogy a készülék visszatérjen a program végi üzemmódba.

A töltet kipakolása

• E I őször az alsó kosárból pakolja ki a darabokat, majd a felső kosárból.
• Lehetséges, hogy víz van a készülék oldalfalain és ajtaján. A rozsdamentes acél hamarabb lehül, mint az edények.

Mosogatóprogramok

Mosogatóprogramok

Program Szennyezett-ség mértéke		Töltet típusa Program leírása
Intensive	Erősen szennye-zett	Edények, evőeszközök, lábasok és fazekak	ElőmosogatásFőmosogatás max. 70°C-on2 közbenső öblítésBefejező öblítésSzárítás
A Auto1)	Bármely Edények, evőeszközök, lábasok és fazekak		ElőmosogatásFőmosogatás max. 45°C-on vagy 70°C-on1 vagy 2 közbenső öblítésBefejező öblítésSzárítás
Quick2)	Mérsékelten vagy enyhén szennye-zett	Edények és evőeszközök	Főmosogatás max. 60°C-onBefejező öblítés
Eco^3)	Normál szennye-zettségű	Edények és evőeszközök	ElőmosogatásFőmosogatás max. 50°C-on1 közbenső öblítésBefejező öblítésSzárítás
Glass	Mérsékelten vagy enyhén szennye-zett	Kényes cserép- és üvegedények	Főmosogatás max. 45°C-on1 közbenső öblítésBefejező öblítésSzárítás

1) Az Auto mosogatóprogram során az edények szennyeződésének meghatározása az alapján történik, hogy mennyire zavaros a víz. A program időtartama és a fogyasztási értékek változhatnak. Ez attól függ, hogy a készülék tele van vagy sem, valamint függ az edények szennyezettségének mértékétől. A készülék automatikusan beállítja a víz hőmérsékletét a főmosogatás alatt.

2) Ez egy tökéletes napi program egy nem teljes töltet elmosogatásához. Ideális egy 4 személyes család számára, amely csak a reggeli és a vacsora edényeit és evőeszközeit kívánja betölteni. 3) Tesztprogram a bevizsgáló intézetek számára. A tesztadatokat lásd a mellékelt külön füzetben.

Fogyasztási értékek

Program	Idótartam (perc)1)	Energia (kWh) Víz (liter)
Intensive	- 1,8 - 2,0 23 - 25
A Auto	- 1,1 - 1,7 12 - 23
Quick	- 0,9 9
Eco	- 1,0 - 1,1 12 - 13
Glass	- 0,8 - 0,9 14 - 15

1) A digitális kijelző a program időtartamát mutatja.

i A víz nyomása és hőmérséklete, az áramszolgáltatás ingadozásai és az

edények mennyisége módosíthatja eze- ket az értékeket.

Ápolás és tisztítás

! Vigyázat Kapcsolja ki a készüléket tisztítás előtt.

A szűrők tisztítása

Figyelem Ne használja a készüléket a szűrők nélkül. Ügyeljen arra, hogy a szűrők beszerelése helyes legyen. A nem megfelelő beszerelés nem kielégítő mosogatási eredményeket és a készülék sérülését okozhatja.

Szükség esetén tisztítsa meg a szűrőket. A piszkos szűrők rontják a mosogatás eredményeit.

A mosogatógép három szűrővel rendelkezik:

1. durvaszúrő (A)

2. mikroszúrő (B)

3. lapos szürő (C)

Hajtsa végre ezeket a lépéseket a szűrők megtisztításához:

1. Nyissa ki az ajtót.

2. Vegye ki az alsó kosarat.

3. A szűrőrendszer kioldásához forgassa el a mikroszűrőn (B) lévő fogantyút kb. 1/4 fordulattal az óramutató járásával ellentétes irányban.

1. Vegye ki a szürörendszert.
2. Tartsa a durvaszüröt (A) a furattal ren- delkező fogantyúnál fogva.
3. Vegye ki a durvaszüröt (A) a mikroszüröböl (B).
4. Vegye ki a lapos szürőt (C) a készülék aljából.

1. Tisztítsa meg a szűrőket folyó víz alatt.
2. Tegye vissza a lapos szürőt (C) a készülék aljába.
3. A durvaszüröt (A) tegye bele a mikroszüröbe (B), és nyomja össze a szüröket.
4. Tegye a szűrőrendszert a helyére.
5. A szűrőrendszer reteszeléséhez forgassa el a mikroszűrón (b) lévő fogantyút az óramutató járásával megegyező irányba, amíg a helyére nem kattan.
6. Tegye be az alsó kosarat.
7. Zárja be az ajtót.

i Ne távolítsa el a szórókarokat.

Ha a szórókarok furatai eltömődnének, a szennyeződés megmaradó részét fogpiszkálóval távolítsa el.

Külső tisztítás

A készülék és a kezelőpanel külső felületét nedves puha ruhával törölje át. Csak semleges mosogatószert használjon. Ne használjon súrolószert, súrolószivacsot vagy oldószereket (acetont, triklóretilént stb.).

Fagyveszély

Figyelem Ne helyezze üzembe a készüléket olyan helyen ahol a hőmérséklet 0 °C alatt van. A gyártó nem felel a fagy okozta kárért.

Ha nem lehetséges, ürítse ki a készüléket, és csukja be az ajtaját. Válassza le a befolyócsövet, és távolítsa el a vizet a befolyócsőből.

Mit tegyek, ha...

A készülék nem indul el, vagy működés közben leáll.

Ha hiba történik, először próbálja meg saját maga megoldani a problémát. Ha nem talál megoldást egyedül a problémára, forduljon a szervizközponthoz.

! Figyelem Kapcsolja ki a készüléket, mielőtt elvégezné az alább javasolt hibaelhárítási lépéseket.

Hibakód és hiba Lehetséges ok és megoldás
a digitális kijelzón,10jelenik megA mosogatógép nem tölt be vizet	A vízcsap eltöm ődött vagy elvízkövesedett.Tisztítsa ki a vízcsapot.A vízcsap el van zárva.Nyissa ki a vízcsapot.Eltömődött a befolyócső szűrője.Tisztítsa meg a szűrőt.A befolyócső csatlakozása nem megfelelő. A cső össze van nyomódva vagy meg van törve.Ügyeljen rá, hogy a csatlakozás megfelelő legyen.
a digitális kijelzón,20jelenik megA mosogatógép nem üríti ki a vizet	A szifon eltöm ődött.Tisztítsa ki a szifont.A kifolyócső csatlakozása nem megfelelő. A cső össze van nyomódva vagy meg van törve.Ügyeljen rá, hogy a csatlakozás megfelelő legyen.
a digitális kijelzón,30jelenik megA kiömlésgátló eszköz üzemel	Zárja el a vízcsapot, és forduljon a helyi szervizközponthoz.
A program nem indul el • A készülék ajtaja nincs becsukva.Zárja be az ajtót.A hálózati dugasz nincs csatlakoztatva.Csatlakoztassa a hálózathoz.A biztosíték kiégett az otthoni biztosítéktáblán.Cserélje ki a biztosítékot.Késleltetett indítás van beállítva.Törölje a késleltetett indítást a program azonnali elindításá-hoz.

Az ellenőrzés után kapcsolja ki a készüléket.

A program a megszakítási ponttól folytatódik. Ha a meghibásodás ismét jelentkezik, forduljon a márkaszervizhez.

Ezek az adatok szükségesek a gyors és helyes segítségnyújtáshoz:

- Modell (Mod.)

• Termékszám (PNC)

- Sorozatszám (S.N.)

Ezeket az adatokat lásd az adattáblán. Írja le ide a szükséges adatokat:

A modell leírása: ......

Termékszám: ......

Sorozatszám: ......

A mosogatás eredménye nem kielégítő

Az edények nem tiszták • A kiválasztott mosogatóprogram nem alkalmas a töltet és a szen-nyeződés típusára.• A kosarak helytelenül vannak megtöltve, és így a víz nem tud minden felületet elérni.• A szórókarok nem forognak szabadon a töltet helytelen elrendezése miatt.• A szűrők szennyezettek, vagy nincsenek megfelelően behelyezve.• A mosogatószer mennyisége túl kevés vagy hiányzik.
Vízkő maradványok az edé-nyeken	• A sótartály üres.• A vízlágyító rossz szintre van beállítva.• A sótartály kupakja nincs megfelelően lezárva.
Az edények nedvesek és ho-mályosak	• Nem használt öblítőszert.• A z ö bl í t őszer-adagoló üres.
A poharakon és az edénye-ken csíkok, tejfehér foltok vagy kékes bevonat látható	• Csökkentse az adagolt öblítőszer mennyiségét.
Vízcseppek száradási nyomai a poharakon és az edényeken	• Növelje az adagolt öblítőszer mennyiségét.• Lehet, hogy a mosogatószer az oka.

Műszaki adatok

Gyártó védjegye ELECTROLUX
Forgalmazó Electrolux Lehel Kft. Háztartási	Készülékek,1142 Budapest, Erzsébet kir.-né út 87.
Típusazonosító ESF 66720
Energiahatékonysági osztály (skála A-tól G-ig, ahol A - hatékonyabb: G - kevésbé hatékony)	A
A szabvány ciklus gyártó általi megnevezése, amelyre a címkén és az adatlapon található információ vonatkozik	Eco
Energiafelhasználás a szabvány ciklust alapul véve (a tényleges energiafelhasználás függ a készülék használatának a módjától) (kWh)	1,05
Tisztítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G - alacsonyabb)	A
Szárítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G - alacsonyabb)	A
A mosogatógép befogadó képessége szabványos teríték esetén	12 személyes
Vízfelhasználás a szabvány ciklus alapján (liter) 12
Szabvány ciklus programideje (perc) 160
Átlagos becsült évi energia- és vízfelhasználás 220 ciklusra kifejezve (kWh / liter)	231/2640
Szabvány ciklus alatti zajszint Db(A) 45
Méretek Szélesség (cm)Magasság munkafelülettel (cm)Max. mélység (cm)	59,68562
Összteljesítmény (W) 2200
Hálózati víznyomásMinimum (bar) - Maximum (bar)	0,58

Üzembe helyezés

Beépítés munkafelület alá

! Vigyázat Ügyeljen arra, hogy az üzembe helyezés alatt a hálózati dugaszt leválassza a fali aljzatról.

A készüléket vízcsap és lefolyó közelében helyezze el. Távolítsa el a készülék munkafelületét mosogató vagy konyhai munkapult alá történő beszereléshez. Ügyeljen arra, hogy a mélyedés méretei megegyeznek a megadott méretekkel.

Hajtsa végre ezeket a lépéseket a készülék munkafelületének eltávolításához:

1. Távolítsa el a hátsó csavarokat (1).

1. Húzza meg a munkafelületet a készülék mögül (2).

1. Emelje meg a munkafelületet, és mozgassa ki az elülső vágatokból (3).

1. Használja az állítható lábakat a készülék vízszintbe állításához.
2. Szerelje be a készüléket a konyhai munkafelület alá. Ügyeljen arra, hogy ne legyenek törések a vízcsöveken, és hogy a vízcsövek ne legyenek összenyomva.

Ha javítás válik szükségessé, a készüléknek könnyen hozzáférhetőnek kell lennie a szakember számára. Szerelje fel a készülékhez tartozó munkafelületet a készülékre, ha a mosogatógépet szabadon álló készülékként kívánja használni.

A szabadon álló készüléknél a talapzat nem állítható.

A készülék vízszintbe állítása

Ügyeljen arra, hogy készülék az ajtó megfelelő záródása és szigetelése érdekében vízszintbe legyen állítva. Ha a készülék szinte-zése helyes, az ajtó nem ütközik a készülék egyik oldalához sem. Ha az ajtó nem záródik megfelelően, az állítható lábak ki-, illetve becsavarásával állítsa vízszintbe a készülé-ket.

Vízhálózatra csatlakoztatás

Befolyócső

A készüléket melegvíz-vezetékhez (max. 60°) vagy hidegvíz-vezetékhez csatlakoztatja. Ha a meleg víz alternatív energiaforrásokból származik, amelyek inkább környezetbará-tak (pl. a napelemes panelek és a szélener-gia), akkor használja a melegvíz-vezetéket az energiafogyasztás csökkentése érdekében. Csatlakoztassa a befolyócsövet egy 3/4"-os külső csavarmenetes vízcsaphoz.

Figyelem Ne használja egy régebbi készülék csatlakozócsövét.

A víznyomásnak a határértékeken belül kell lennie (lásd a "Műszaki adatok" c. fejezetet). Győződjön meg arról, hogy a helyi vízmű a körzet átlagos hálózati víznyomását biztosít- ja-e.

Ügyeljen arra, hogy ne legyenek törések a befolyócsövön, és hogy a befolyócső nincs összenyomva vagy összegubancolódva.

Rögzítse megfelelően az ellenanyát a vízszivárgás megelőzése érdekében.

Figyelem Ne csatlakoztass a készüléket új vezetékekre vagy hosszú ideig nem használt vezetékekre. Hagyja a vizet folyni néhány percig, és azután csatlakoztassa a befolyócsövet.

A befolyócső dupla falú, és egy elektromos vezetékkel és biztonsági szeleppel rendelkezik. A befolyócső csak akkor van nyomás alatt, amikor víz áramlik rajta keresztül. Ha

szivárgás van a befolyócsövön, a biztonsági szelep megszakítja a vízáramlást.

Legyen körültekintő a befolyócső csatlakoztatásakor:

• A befolyócsövet vagy a biztonsági szelepet ne merítse vízbe.
• H a a be folyócső vagy a bizt megsérül, azonnal válassza le a csatlakozóduqót a fali alizatról.
• Csak a márkaszerviz cserélheti ki a biztonsági szeleppel ellátott befolyócsövet.

Vigyázat Veszélyes feszültség

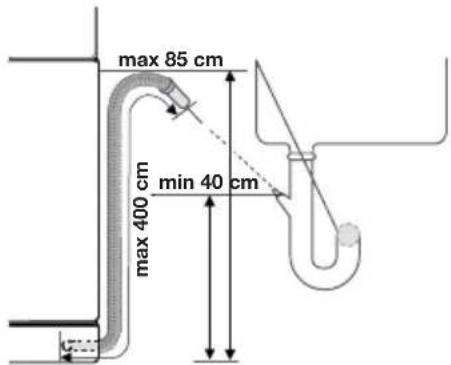

1. Csatlakoztassa a kifolyócsőt a lefolyószifonhoz, és a csatlakoztassa a munkafelület alá. Ez megakadályozza, hogy a szennyvíz a mosogatótálcából visszafolyjon a készülékbe.
2. Csatlakoztassa a kifolyócsövet egy szel- lőzőlyukkal ellátott állócsőre (minimális belső átmérő 4 cm).

Ügyeljen arra, hogy a kifolyócső ne legyen megtörve vagy összenyomva, hogy megelőzze a vízleeresztés nem megfelelő működését.

Távolítsa el a mosogatótálca dugóját, amikor a készülék leereszti a vizet, hogy megelőzze, \$ágjyszelépvisszajusson a készülékbe.

A kifolyócső hosszabbítója nem lehet 2 méternél hosszabb. A belső átmérője nem lehet kisebb a cső átmérőjénél.

Ha a kifolyócsövet egy mosogató alatti szifonhoz csatlakoztatja, távolítsa el a műanyag membránt (A). Ha nem távolítja el a membránt, az ételmaradék a lefolyószifon eltömődését okozhatja

Ez a készülék olyan biztonsági rendszerrel rendelkezik, ami megakadályozza, hogy a piszkos víz visszajusson készülékbe. Ha a mosogató szifonjában visszacsapószelep van beépítve, ez a mosogatógép nem megfelelő vízleeresztését okozhatja. Távolítsa el a visszacsapószelepet.
! Figyelem A vízszivárgás elkerülése érdekében győződjön meg arról, hogy a vízcsatlakoztatások szorosan meg vannak húzva.

Elektromos csatlakoztatás

Vigyázat A gyártó nem visel felelősséget, ha nem tartja be ezeket a biztonsági óvintézkedéseket.

Földelje a készüléket a biztonsági óvintézkedéseknek megfelelően.

Győződjön meg arról, hogy az adattáb- lán feltüntetett névleges feszültség és

áramtípus egyezik-e helyi áramellátás feszültségével és áramtípusával.

Mindig megfelelően felszerelt érintésbiztos aljzatot használjon.

Ne használjon elosztókat, csatlakozókat és hosszabbítókat. Tüzveszélyesek!

Ne cserélje ki saját maga a hálózati kábelt. Forduljon a márkaszervizhez. Ügyeljen arra, hogy a hálózati dugasz hozzáférhető legyen az üzembe helyezés után.

A készülék leválasztásához ne a hálózati kábelt húzza. Mindig a dugaszt húzza.

Környezetvédelmi tudnivalók

A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

A csomagolóanyagok környezetbarátak és újrahasznosíthatóak. A műanyag komponensek azonosítását a jelölések biztosítják, pl. >PE<, >PS< stb. A csomagolóanyagokat a megfelelő hulladékgyűjtő konténerbe helyezze.

Vigyázat A készülék hulladékba helyezéséhez következők szerint járjon el:

• Húzza ki a csatlakozódugót a konnektorból.
• Vágja el a hálózati tápkábelt és a há- lózati dugaszt, és helyezze a hulladék- ba.
• Helyezze hulladékba az ajtózárat. Ez megakadályozza, hogy a gyermekek bezárják magukat a készülékbe, és veszélyeztessék saját életüket.
