HASZNÁLATI ÚTMUTATÓ PWDSA 20-Li A1 PARKSIDE

Kezelési és biztonsági utalások

i

DE/AT/CH

Kezelési és biztonsági utalások Oldal 301

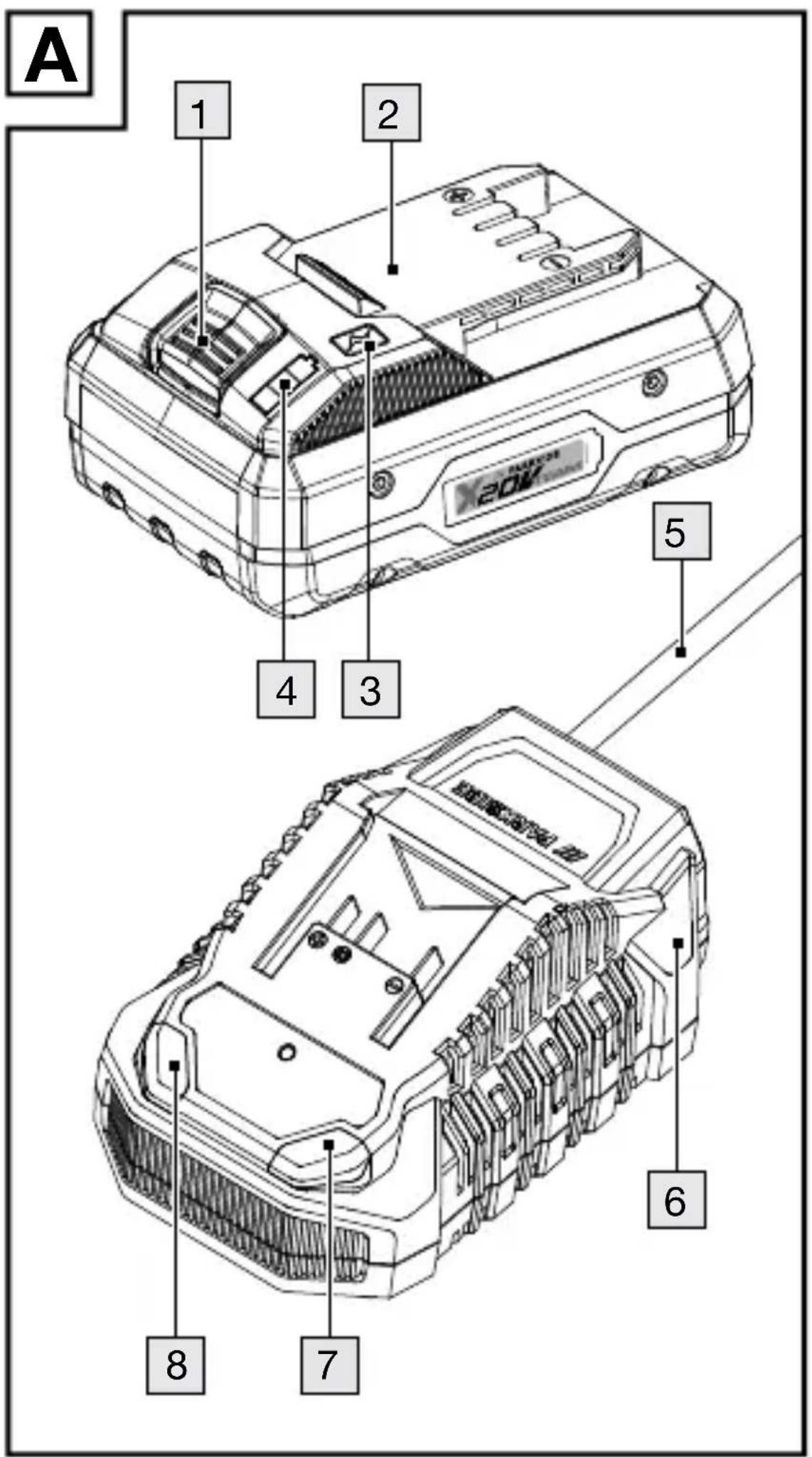

A 1 2 5 4 3 6 7 8

Verwendete

Warnhinweise und

Nabíjatelíná batéria sa 2 nabíja.

Nabíjatelíná batéria je úplne nabitá.

szimbólumok.... Oldal 303

Bevezető .... Oldal 305

Alkalmazási terület ..... Oldal 305

Tartalomjegyzék ..... Oldal 306

Alkatrészlista .... Oldal 306

Műszaki adatok. . . . . . . . Oldal 307

Általános biztonsági

megjegyzések .... Oldal 309

Első használtba vétel ... Oldal 313

Az akkumulátor feltöltése .. Oldal 313

Működés .... Oldal 314

LED állapota .... Oldal 314

Az újratölthető

akkumulátor

töltésszintjének ellenőrzése Oldal 315

Az újratölthető

akkumulátor

eltávolítása/behelyezése .. Oldal 315

Szükséges eszközök (a

PARKSIDE alkalmazás

használatához) .... Oldal 316

AZ akkumulátor

csatlakoztatása a

Parkside alkalmazáshoz Oldal 317

Bluetooth be-/

kikapcsolása .... Oldal 318

Tisztítás .... Oldal 321

Karbantartás és tárolás Oldal 321

Mentesítés .... Oldal 322

Egyszerűsített

EU-megfelelőségi

nyilatkozat .... Oldal 325

Garancia.... Oldal 325

Garanciális ügyek

lebonyolítása. .... Oldal 327

Szerviz .... Oldal 329

Az anyagban szereplő figyelmeztetések és szimbólumok A használati utasításban, a csomagoláson és az adattáblán az alábbi figyelmeztetések szerepelnek:
	Kövesse a figyelmeztetéseket és a biztonsági utasításokat!
	Egyenáram / Feszültség
	Védje az akkumulátort a hőtől és a folyamatos intenzív napsugárzástól.
	Védje az akkumulátort a víz és a nedvesség ellen.
	Védje az akkumulátort a tűztől.
	Olvassa el és tartsa be a használati útmutatót.
	Ez a szimbólum az „Infó” jelzőszóval kiegészítő, hasznos tájékoztatást nyújt.

Bluetooth®

A Bluetooth név és logók a Bluetooth SIG, Inc. bejegyzett kereskedelmi védjegyei, és az OWIM GmbH & Co. KG általi használata engedélyhez kötött. Más védjegyek és márkanevek a tulajdonosaik tulajdonát képezik.

Biztonsági szempontból fontos információk és egyéb megjegyzések Használati utasítás

20 V / 4 Ah INTELLIGENS AKKU

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

- Alkalmazási terület

A termék kompatibilis a Parkside X 20 V Team sorozat összes készülékével. A termék csak a Parkside X 20 V TEAM sorozathoz tartozó töltőkkel tölthető.

A termék kereskedelmi használatra nem alkalmas. A terméket ettől eltérő használata vagy módosítása nem megfelelőnek minősül, és jelentős balesetveszéllyel jár. A gyártó nem vállal felelősséget a helytelen használatból eredő kár(ok)ért.

Tartalomjegyzék

1 db. Intelligens akku
1 db. Használati utasítás

Alkatrészlista

1 Az újratölthető akkumulátor kioldó gombja
2 Elem
3 gomb (töltésszint)
4 Töltésszintjelző LED-ek (vörös/narancssárga/zöld)
5 Hálózati kábel hálózati dugóval
6 Gyors akkumulátortöltő (nem tartozék)
7 Töltés ellenőrző LED – vörös
8 Töltés ellenőrző LED – zöld

Műszaki adatok

Modellszám: HG12067

Elem: PAPS 204 B1

Típus: Li-Ion (Lítiumion)

Névleges

feszültség:

max. 20 V ---

(egyenáram)

Kapacitás: 4,0Ah

Cellák száma 5

Energiaérték: 80 Wh

Frekvencia-

teljesítmény: ≤ 20 dBm

Frekvenciasáv: 2400–2483,5 MHz

Ajánlott környezeti

hőmérséklet: max. 45 °C

Töltés közben: +4 és +40°C között

Működés közben: +4 és +40°C között

Tárolás alatt: +20 és +26 °C között

Az akkumulátor töltéséhez kizárólag a

Parkside X 20 V TEAM sorozathoz tartozó

töltőket használjon.

A PAPS 204 B1 akkumulátor töltési ideje:

Töltő Töltési idő
PLG 20 A4, PLG 20 C1	120 perc
PLG 20 A3, PLG 20 C3, PDSLG 20 A1	60 perc

Smart PLGS 2012 A1 45 perc

MEGJEGYZÉS: A tényleges töltési idő a környezeti hőmérséklettől és az akkumulátor állapotától függően kis mértékben eltérhet a fent leírtaktól.

Fenntartjuk az információ előzetes értesítés nélküli módosításának jogát.

A vásárlók a Lidl online felületein a következő országokban rendelhetnek kompatibilis csereakkumulátorokat és töltőket:

Németország (lidl.de), Franciaország (lidl.fr), Belgium (lidl.be), Csehország (lidl.cz), Hollandia (lidl.nl), Lengyelország (lidl.pl), Szlovákia (lidl.sk), Spanyolország (lidl.es).

Az összes többi ország vásárlói a www.optimex-shop.com oldalról rendelhetnek.

Általános biztonsági megjegyzések

⚠️ FIGYELMEZTETÉS! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet vagy súlyos sérülést okozhat.

ÖRIZZE MEG AZ ÖSSZES FIGYELMEZTETÉST ÉS UTASÍTÁST, MERT AZOKRA A KÉSŐBBIEKBEN MÉG SZÜKSÉGE LEHET.

a) Csak a gyártó által megadott töltővel töltse fel a készüléket.

Az egyik típusú újratölthető akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha azt más típusú újratölthető akkumulátorral használja.

b) Az elektromos szerszámokat csak a kifejezetten erre a célra kijelölt újratölthető akkumulátorral használja. Más újratölthető akkumulátorok használata sérülés- és tűzveszélyt okozhat.

c) Amikor az újratölthető akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró fémtárgyaktól, amelyek kapcsolatot teremthetnek az egyik érintkezőről a másikra.

Az akkumulátor pólusainak rövidre zárása égési sérüléseket vagy tüzet okozhat.

d) Rendellenes körülmények között az újratölthető akkumulátorból folyadék ürülhet ki; kerülje az érintkezést. Ha véletlenül érintkezés történik, öblítse le az érintett területet vízzel. Ha a folyadék szemmel érintkezik,

emellett forduljon orvoshoz. Az akkumulátorból kilöködő folyadék irritációt vagy égési sérüléseket okozhat.

Soha ne töltsön nem újratölthető akkumulátorokat!

Védje az újratölthető akkumulátort a hőtől, például a napfénynek, tűznek, víznek és nedvességnek való folyamatos kitettségtől.

Robbanás kockázata áll fenn.

e) Ne használjon sérült vagy módosított újratölthető akkumulátort a szerszámmal. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkednek, ami tüzet, robbanást vagy sérülésveszélyt okozhat.

f) Ne tegye ki az újratölthető akkumulátort vagy a szerszámot tűznek vagy túlzott hőmérsékletnek. A tűznek vagy 130 °C feletti hőmérsékletnek való kitétel robbanást okozhat.

g) Kövesse az összes töltési utasítást, és ne töltse az újratölthető akkumulátort vagy a szerszámot a használati utasításban megadott hőmérsékleti tartományon kívül. A nem megfelelő vagy a megadott tartományon kívüli hőmérsékleten történő töltés károsíthatja az akkumulátort és növelheti a tűzveszélyt.

h) A kompatibilis töltók biztonsági utasításait be kell tartani.

Szerviz

a) Az elektromos szerszámot szakemberrel javíttassa és csak azonos pótalkatrészeket használjon fel. Ez garantálja, hogy

az elektromos szerszám használata továbbra is biztonságos lesz.

b) Soha ne szervizelje a sérült akkumulátorokat. Az akkumulátorok szervizelését csak a gyártó vagy a felhatalmazott szervizek végezhetik.

- Első használtba vétel

Az akkumulátor feltöltése

i INFÓ:

Az újratölthető akkumulá 2 r bármikor feltölthető anélkül, hogy a hasznos élettartam csökkenne. A töltési folyamat megszakítása nem károsítja az újratölthető akkumulátort.

Használat előtt töltse fel az újratölthető akkumulátort, ha az közepes vagy alacsony töltöttségi szinten van.

A töltést ellenőrző LED-ek (vöri 7 és zöld 8) a töltő 6 (nem tartozék) és az újratölthető akkumulátor állapotát jelzik(lásd az A. ábrát).

1. Helyezze az újratölthető akkumulátort 2 a töltőbe 6 (nem tartozék).
2. Csatlakoztassa a tápkábel dugóját 5 egy konnektorhoz.
3. Amikor az akkumulátor teljesen feltöltődött, vegye ki az akkumulátort a töltőből 6 (nem tartozék). Húzza ki a hálózati csatlakozó dugóját a konnektorból.

● Működés

LED állapota

A vörös LED 7 világít – Az újratölthető akkumulátor 2 töltődik.

A zöld LED 8 világít – Az újratölthető akkumulátor teljesen feltöltődött.

A zöld és a vörös LED villog– Az újratölthető akkumulátor meghibásodott.

A vörös LED villog– Az újratölthető akkumulátor túl hideg vagy túl meleg.

A zöld LED világít (újratölthető akkumulátor nélkül) – A töltő 6 használatra kész.

Az újratölthető akkumulátor töltésszintjének ellenőrzése

□ Nyomja meg a gombot 3 az újratölthető akkumulátor 2 állapotának ellenőrzéséhez.

A töltöttségi szint LED-ek 4 az alábbiak szerint jelenítik meg az állapot/maradék töltöttséget (lásd: A. ábra):

• Vörös + narancssárga + zöld = maximális töltésszint
• Vörös+ narancssárga = közepes töltésszint
• Vörös = alacsony töltésszint

Az újratölthető akkumulátoi eltávolítása/behelyezése

⚠ VIGYÁZAT! SÉRÜLÉSVESZÉLY!

Csak akkor helyezze be az újratölthető akkumulátort, ha az akkumulátoros szerszám használatra kész.

□ Az újratölthető akkumulátor 2 behelyezéséhez helyezze azt a vezetősínre, és tolja a töltőbe 6. Az újratölthető akkumulátor hallhatóan a helyére kattan.

□ Az újratölthető akkumulátornak a töltőből való eltávolításához nyomja meg az akkumulátor kioldó gombot 1, és húzza ki az akkumulátort.

/// PARKSIDE

A PARKSIDE alkalmazás használható ezzel a termékkel, ha PARKSIDE Smart Battery telepítve van.

Szükséges eszközök (a PARKSIDE alkalmazás használatához)

Mobil készülék: iOS 17.0 vagy újabb Android 8.0 vagy újabb

● AZ akkumulátor csatlakoztatása a Parkside alkalmazáshoz

Csak Smart akkumulátorok csatlakoztathatók a PARKSIDE alkalmazáshoz

1. Engedélyezze a mobileszköz Bluetooth funkcióját
2. Indítsa el a PARKSIDE alkalmazást
3. Válassza ki a gombot
4. Válassza ki az akkumulátort a listából

Ha a Smart akkumulátort korábban már csatlakoztatta, az ilyen akkumulátor neve megjelenik a listán.

Ha nincs elérhető akkumulátor a listán, a következő lépésekkel tudja hozzáadni.

1. Ellenőrizze, hogy a Smart akkumulátor Bluetooth-kapcsolaton keresztül párosítva van-e a mobileszközzel.

2. Válassza a + gombot az Eszköz hozzáadásához.

3. Kövesse az alkalmazásban leírt utasításokat. Az alkalmazás a környezetében rendelkezésre álló eszközöket keres.

4. Válassza ki a hozzáadni kívánt akkumulátort.
5. Erősítse meg a sikeres kapcsolatot a „Done” (kész) gombbal, vagy közvetlenül válassza ki az „Add more devices” (további eszközök hozzáadása) lehetőséget.
6. Szükség esetén a hozzáadott akkumulátor átnevezhető az alkalmazás utasításainak megfelelően.

Az akkumulátor mostantól a

csatlakoztatott eszközök opciója alatt van felsorolva, és ki lehet választani.

- Bluetooth be-/kikapcsolása Bluetooth bekapcsolása

Nyomja meg, és 5 másodpercig tartsa lenyomva a tölthető akkumulátor 2 gombját 3.

Csak a töltési szint LED-ek középső sárga színű LED-je 4 világít.

Ez azt jelzi, hogy a Bluetooth aktiválva van.

Engedje el a gomb3.

Bluetooth kikapcsolása

Nyomja meg, és 10 másodpercig tartsa lenyomva a tölthető akkumulátor 2 gombját 3.

Először csak a töltési szintű LED-ek középső sárga színű LED-je 4 világít, majd kialszik.

Ez azt jelzi, hogy a Bluetooth ki van kapcsolva.

Engedje el a gomb 3.

① Az akkumulátor ikon fehér háttérrel jelenik meg a PARKSIDE alkalmazás alatt. Ez azt jelzi, hogy offline állapotban van.

Az alkalmazás jellemzői

Először az akkumulátor kiválasztása a listából az áttekintő oldalra vezet.

További részletekért válassza a gombot.

Adatvédelmi szabályzat

Itt érhető 📋: Privacy 😊.

Az eszköz leválasztása és az adatok törlése az alkalmazásból

Lépjen ide az eltávolítani kívánt eszköz kiválasztásához és az adatok törléséhez.

Nyomja meg és tartsa lenyomva a kijelölést, és húzza el az ujját a képernyő jobb és bal oldalára 📄.

Megoldások keresése az alkalmazással – GYIK

Válassza ki a gombot.

Válassza ki a gombot, hogy hozzáférjen a Gyakran Ismételt Kérdésekhez (GYIK).

Ismerje meg a gyakran feltett kérdéseket és a megfelelő válaszokat.

Tisztítás

VIGYÁZAT! SZEMÉLYI SÉRÜLÉS ÉS ANYAGI KÁR VESZÉLYE!

Soha ne használjon gyúlékony vagy éghető oldószereket az akkumulátorok, a töltő vagy a szerszámok közelében.

☐ Egy puha kefével tisztítsa ki a port és a törmeléket a töltő 6 és az akkumulátor 2 szellőzőnyílásaiból és elektromos érintkezőiből.

Karbantartás és tárolás

□ Az újratölthető akkumulátort 2 csak részben feltöltve tárolja. Az újratölthető akkumulátort 40-60%-ra kell feltölteni (a vörös és narancssárga töltöttségjelző LED-ek 4 világítanak), mielőtt hosszabb ideig tárolná.

☐ Hosszabb ideig tartó tárolás esetén körülbelül 3 havonta ellenőrizze az akkumulátor töltöttségét. Szükség szerint töltse fel újra.

Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

b a

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok.

Termék:

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik.

A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra.

A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

A hibás vagy elhasznált elemeket / akkukat újra kell hasznosítani.

Szolgáltassa vissza az elemeket / akkukat és / vagy a terméket az ajánlott gyűjtőállomásokon keresztül.

Li-lon

Környezeti károk az elemek / akkuk hibás megsemmisítése következtében!

A megsemmisítés előtt vegye ki az elemeket / az akkumulátorcsomagot a termékből.

Az elemeket / akkukat nem szabad a háziszemétbe dobni. Mérgező hatású nehézfémeket tartalmazhatnak és ezért különleges kezelést igénylő hulladéknak számítanak. A nehézfémek vegyjelei a következők: Cd = kadmium, Hg = higany, Pb = ólom. Ezért az elhasznált elemeket / akkukat egy közösségi gyűjtőhelyen adja le.

- Egyszerűsített EU-megfelelőségi nyilatkozat

A CE-jelzés a termékre vonatkozó releváns EU-irányelvek betartását jelöli.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik.

Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (pl. IAN 481669_2410) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 481669_2410 beírásával juthat el az Ön termékének használati útmutatójához.

Szerviz Magyarország

Tel.:[phone]

E-mail:[e-mail]
