Terméktípus	Akkus csavarozó
Márka	Parkside
Modell	PABS 20-Li I9
Névleges feszültség	20 V max
Akkumulátor típusa	Lítium-ion (Li-Ion)
Akkumulátor kapacitása	4,0 Ah
Akkumulátor energia	80 Wh
Tokmány típusa	Kulcs nélküli tokmány (önfeszítő)
Tokmány szorító kapacitása	1-10 mm
Üresjárati fordulatszám	0-400 / 0-1500 1/perc (becslés)
Maximális nyomaték	28 Nm (becslés)
Sebességek száma	2 mechanikus sebesség
Nyomatékállások száma	18+1 (becslés)
Fa fúrás (max)	28 mm (becslés)
Acél fúrás (max)	10 mm (becslés)
Súly (akkumulátorral)	1,5 kg (becslés)
Méretek (H x Sz x M)	185 x 55 x 195 mm (becslés)
Tápellátás	Tölthető akkumulátor 20 V
Kompatibilis töltő	Parkside X 20 V TEAM sorozat
Tipikus töltési idő	60 perc (gyorstöltővel)
Akkumulátor töltöttség kijelző	3 szintű LED (piros/narancs/zöld)
Biztonsági védelem	Túlterhelés, mélykisülés és rövidzárlat elleni védelem
Működési hőmérséklet	+4 °C - +40 °C
Töltési hőmérséklet	+4 °C - +40 °C
Garancia	3 év
Karbantartás és tisztítás	Tisztítsa az érintkezőket puha kefével; ne használjon oldószereket
Pótalkatrészek és javíthatóság	Az akkumulátor és a töltő külön kapható; javítás hivatalos szervizben

Gyakran ismételt kérdések - PABS 20-Li I9 PARKSIDE

Hogyan töltsem fel a Parkside PABS 20-Li I9 csavarozó akkumulátorát?

Helyezze az akkumulátort egy kompatibilis Parkside X 20 V TEAM töltőbe, csatlakoztassa a töltőt egy hálózati aljzathoz. A piros LED jelzi a töltést, a zöld LED a teljes feltöltést. Az akkumulátor bármikor tölthető anélkül, hogy csökkenne az élettartama.

Milyen típusú akkumulátort használ a PABS 20-Li I9 csavarozó?

Egy 20 V-os lítium-ion akkumulátort használ, PAP 20 B3 modell, 4,0 Ah (80 Wh) kapacitással. Kompatibilis a Parkside X 20 V TEAM sorozat összes szerszámával.

Hogyan ellenőrizhető az akkumulátor töltöttségi szintje?

Nyomja meg az akkumulátoron lévő gombot. A LED-ek világítanak: piros (alacsony), piros+narancs (közepes), piros+narancs+zöld (teljes).

Használhatok más töltőt, mint a Parkside X 20 V TEAM sorozaté?

Nem, kizárólag a Parkside X 20 V TEAM sorozat töltőit használja. A nem megfelelő töltő tüzet okozhat vagy károsíthatja az akkumulátort.

Mennyi az akkumulátor élettartama, és hogyan hosszabbítható meg?

Az akkumulátor több százszor tölthető. Élettartamának meghosszabbítása érdekében tárolja 40-60%-os töltöttségi szinten (2 LED világít) hűvös helyen (20-26 °C), és hosszabb tárolás esetén 3 havonta töltse fel.

Mit tegyek, ha az akkumulátor nem töltődik, vagy a LED-ek villognak?

Ha a piros és zöld LED villog, az akkumulátor hibás. Ha csak a piros LED villog, az akkumulátor túl hideg vagy túl meleg: hagyja, hogy visszatérjen szobahőmérsékletre (4-40 °C) a töltés előtt.

Hogyan tisztítsam és karbantartsam a csavarozót és az akkumulátort?

Tisztítsa az elektromos érintkezőket és a szellőzőnyílásokat puha kefével. Soha ne használjon gyúlékony oldószereket. Az akkumulátort részlegesen feltöltve tárolja száraz, mérsékelt hőmérsékletű helyen.

Mik a fontos biztonsági előírások használat közben?

Soha ne tegye ki az akkumulátort hőnek, tűznek, víznek vagy 130 °C feletti hőmérsékletnek. Ne rövidzárlatosítsa a kapcsokat. Ha az akkumulátor folyadéka a bőrre kerül, bő vízzel öblítse le, és forduljon orvoshoz.

Hogyan helyezzem el az akkumulátort és a szerszámot hulladékként?

Ne dobja sem az akkumulátort, sem a szerszámot a háztartási szemétbe. Helyezze el egy gyűjtőponton vagy hulladékudvarban. Az akkumulátor újrahasznosítható (Franciaországban Triman szimbólum). Az órákért keresse fel a helyi önkormányzatot.

Mire vonatkozik a garancia, és hogyan érvényesíthető?

A garancia a vásárlás dátumától számított 3 év. Kiterjed az anyag- és gyártási hibákra. A garancia érvényesítéséhez vegye fel a kapcsolatot az ügyfélszolgálattal (Belgium esetében 0800 71011) a blokkal és az IAN 505127_2501 hivatkozási számmal.

HASZNÁLATI ÚTMUTATÓ PABS 20-Li I9 PARKSIDE

Kezelési és biztonsági utalások

DE/AT/CH

Kezelési és biztonsági utalások

Oldal 252

Verwendete

1 20 V / 4 Ah Akumulátor

1 Návod k obsluze

- Technické údaje

Akumulátor: PAP 20 B3

Typ: LITHIUM ION

20 V / 4 Ah Akumulátor, 1 ks

Nabíjanie nabíjatelnej batérie

POZNÁMKA: Nabíjatelíná batéria 2 sa môže nabíjať kedykolívek bez skrátenia výdrže. Prerušenie procesu nabíjania nepoškodí nabíjatelínú batériu 2.

Nabíjatel'ná batéria sa nabíja.

Zelený LED indikátor svieti Nabíjatel'ná batéria je úplne nabitá.

Az anyagban szereplő figyelmeztetések és

szimbólumok. .... Oldal 253

Bevezető .... Oldal 257

Alkalmazási terület ..... Oldal 257

Jellemzők .... Oldal 258

A csomag tartalma ..... Oldal 259

Műszaki adatok..... Oldal 259

Általános biztonsági

figyelmeztetések..... Oldal 261

Használat. .... Oldal 265

Az akkumulátor feltöltése Oldal 265

LED állapota .... Oldal 266

Az újratölthető

akkumulátor

töltésszintjének ellenőrzéseOldal266

Az újratölthető

akkumulátor

eltávolítása/behelyezése . Oldal 267

Karbantartás és tárolás .... Oldal 267

Tisztítás .... Oldal 268

Mentesítés. .... Oldal 268

Garancia .... Oldal 271

Garanciális ügyek

lebonyolítása. .... Oldal 273

Szerviz .... Oldal 275

Az anyagban szereplő figyelmeztetések és szimbólumokEz a Használati utasítás a következő szimbólumokat és figyelmeztetéseket tartalmazza:
	VESZÉLY! Ez a szimbóluma „VESZÉLY” jelzőszóvalnagy kockázatot rejtó helyzetet jelöl, amelyet hanem kerülnek el, súlyossérülést vagy halálteredményez.
	FIGYELMEZTETÉS!Ez a szimbólum a „FIGYELMEZTETÉS”jelzőszóval közepeskockázatot rejtó helyzetetjelöl, amelyet ha nemkerülnek el, súlyos sérüléstvagy halált eredményezhet.
	VIGYÁZAT! Ez a szimbólum a „VIGYÁZAT” jelzőszóval kis kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, könnyű vagy közepes sérülést eredményezhet.
	FIGYELEM! Ez a szimbólum a „FIGYELEM” jelzőszóval az esetleges anyagi kárra utal, amely anyagi kárhoz vezethet, ha nem kerülik el.
	MEGJEGYZÉS: Ez a szimbólum a „MEGJEGYZÉS” jelzőszóval kiegészítő, hasznos tájékoztatást nyújt.
	Egyenáram / Feszültség
	FIGYELMEZTETÉS!ROBBANÁSVESZÉLY!A „FIGYELMEZTETÉS!ROBBANÁSVESZÉLY!”szóval szereplőfigyelmeztetés potenciálisrobbanásveszélyt jelöl. Efigyelmeztetés figyelmenkívül hagyása súlyosvagy halálos sérülést éspotenciális anyagi kárteredényezhet. Kövesse afigyelmeztetés utasításait,hogy elkerülhesse a súlyossérülést, életveszélyt, illetveanyagi kárt!
Li-Ion	Lítium-ion akkumulátorVédje az akkumulátort a hőtől és a folyamatos intenzív napsugárzástól.
	Védje az akkumulátort a tűztől.
	Óvja az akkumulátort a víztől és a nedvességtől.
	A szimbólum jelentése, hogy a kezelési utasításokat be kell tartani a termék használata előtt.
	A CE-jelzés a termékre vonatkozó releváns EU-irányelvek betartását jelöli.

20 V / 4 Ah AKKUMULÁTOR

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

- Alkalmazási terület

Az újratölthető akkumulátor kompatibilis a Parkside X 20 V Team sorozat összes készülékével. Az újratölthető akkumulátor

csak a Parkside X 20 V TEAM sorozathoz tartozó töltőkkel tölthető.

Az újratölthető akkumulátor kereskedelmi használatra nem alkalmas. A készülék bármilyen más használata vagy módosítása nem megfelelőnek minősül, és jelentős balesetveszéllyel jár. A gyártó nem vállal felelősséget a helytelen használatból eredő kár(ok)ért.

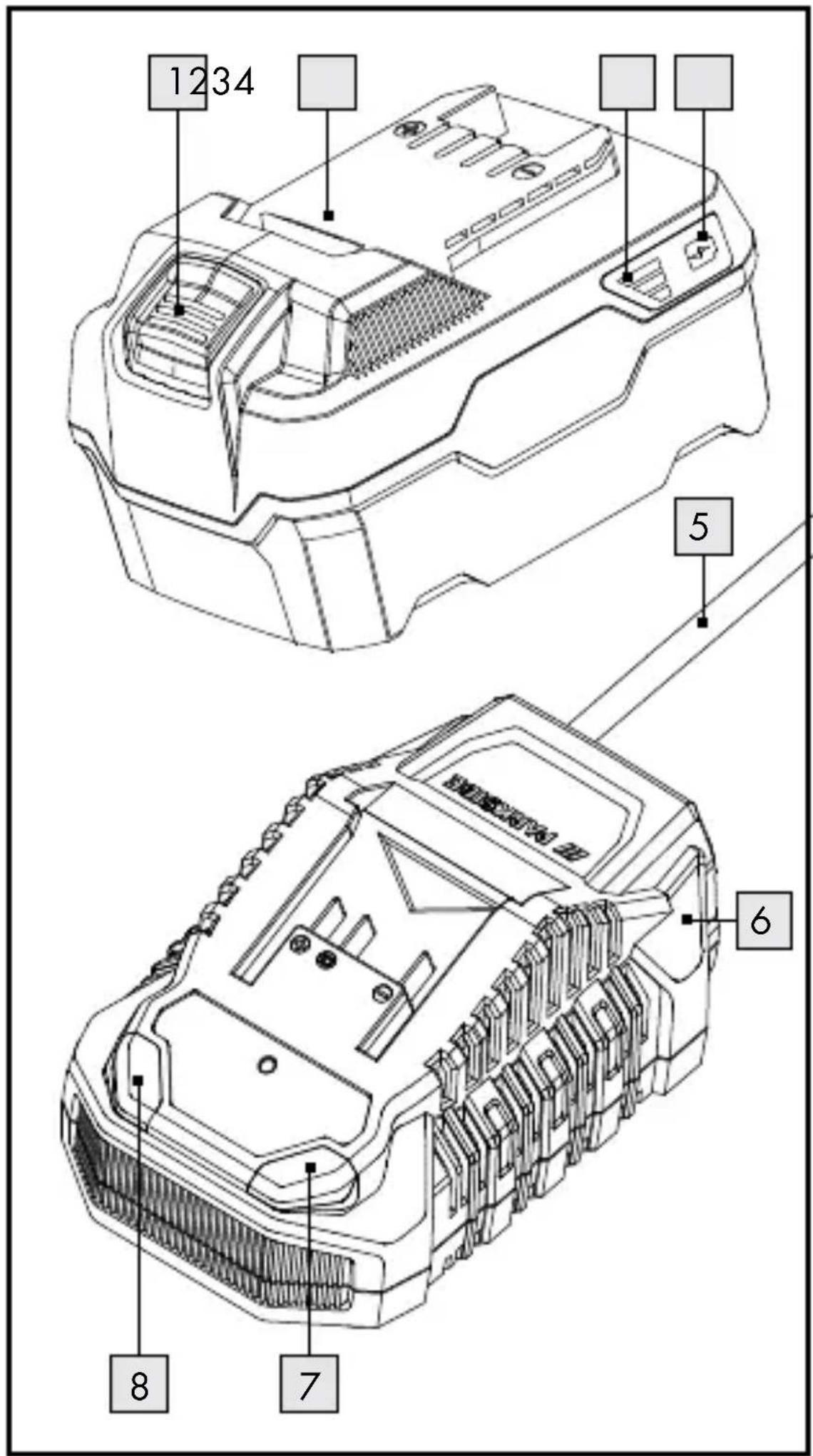

Jellemzők

1 Az újratölthető akkumulátor kioldó gombja
2 Elem
3 Töltésszintjelző LED-ek (vörös/narancssárga/zöld)
4 gomb (töltésszint)
5 Tápkábel csatlakozódugóval
6 Gyors akkumulátortöltő (nem tartozék)
7 Töltés ellenőrző LED - vörös
8 Töltés ellenőrző LED - zöld

A csomag tartalma

1 20 V / 4 Ah Akkumulátor
1 Készlet használati útmutató

Műszaki adatok

Elem: PAP 20 B3

Típus:LÍTIUM-ION

Névleges

feszültség: max. 20 V

Kapacitás: 4,0Ah

Cellák száma 10

Energiaérték: 80 Wh

Ajánlott környezeti

hőmérséklet: max. 45 °C

Töltés közben: +4 és +40°C között

Működés közben: +4 és +40°C között

Tárolás alatt: +20 és +26 °C között

Az akkumulátor töltéséhez kizárólag a

Parkside X 20 V TEAM sorozathoz tartozó töltőket használjon.

A PAP 20 B3 akkumulátor töltési ideje:

Töltő	PLG 20 C1PLG 20 A4	120 percig
	PLG 20 C3PLG 20 A3PDSLG 20 A1	60 percig
	Smart PLGS2012 A1	42 perc(gyorstöltésimód)240 perc (ÖKOtöltési mód)

MEGJEGYZÉS: A tényleges töltési idő a környezeti hőmérséklettől és az akkumulátor állapotától függően kis mértékben eltérhet a fent leírtaktól. Fenntartjuk az információ előzetes értesítés nélküli módosításának jogát.

A vásárlók a Lidl online felületein a következő országokban rendelhetnek kompatibilis csereakkumulátorokat és töltőket:

Németország (lidl.de), Franciaország (lidl.fr), Belgium (lidl.be), Csehország (lidl.cz), Hollandia (lidl.nl), Lengyelország (lidl.pl), Szlovákia (lidl.sk), Spanyolország (lidl.es).

Az összes többi ország vásárlói a www.optimex-shop.com oldalról rendelhetnek.

Általános biztonsági figyelmeztetések

⚠️ FIGYELMEZTETÉS! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

ŐRIZZE MEG AZ ÖSSZES FIGYELMEZTETÉST ÉS UTASÍTÁST, MERT AZOKRA A KÉSŐBBIEKBEN MÉG SZÜKSÉGE LEHET.

a) Csak a gyártó által megadott töltővel töltse fel a készüléket.

Az egyik típusú újratölthető akkumulátorhoz alkalmas töltő

tüzveszélyt okozhat, ha azt más típusú újratölthető akkumulátorral használja.

b) Az elektromos szerszámokat csak a kifejezetten erre a célra kijelölt újratölthető akkumulátorral használja. Más újratölthető akkumulátorok használata sérülés- és tűzveszélyt okozhat.

c) Amikor az újratölthető akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró fémtárgyaktól, amelyek kapcsolatot teremthetnek az egyik érintkezőről a másikra.

Az akkumulátor pólusainak rövidre zárása égési sérüléseket vagy tüzet okozhat.

d) Rendellenes körülmények között az újratölthető akkumulátorból folyadék ürülhet ki; kerülje az érintkezést. Ha véletlenül érintkezés történik, öblítse le vízzel. Ha a folyadék szemmel

érintkezik, emellett forduljon orvoshoz. Az akkumulátorból kilöködő folyadék irritációt vagy égési sérüléseket okozhat.

VIGYÁZAT! ROBBANÁSVESZÉLY!

Soha ne töltsön nem újratölthető akkumulátorokat!

Védje az újratölthető akkumulátort a hőtől, például a napfénynek, tűznek, víznek és nedvességnek való folyamatos kitettségtől.

Robbanás kockázata áll fenn.

e) Ne használjon újratölthető akkumulátort olyan szerszámhoz, amely sérült vagy átalakított. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkednek, ami tüzet, robbanást vagy sérülésveszélyt okozhat.

f) Ne tegye ki az újratölthető akkumulátort vagy a szerszámot tűznek vagy túlzott hőmérsékletnek. A tűznek vagy

130 °C feletti hőmérsékletnek való kitétel robbanást okozhat.

g) Kövesse az összes töltési utasítást, és ne töltse az újratölthető akkumulátort vagy a szerszámot a használati utasításban megadott hőmérsékleti tartományon kívül.
A nem megfelelő vagy a megadott tartományon kívüli hőmérsékleten történő töltés károsíthatja az akkumulátort és növelheti a tűzveszélyt.
h) A kompatibilis töltók biztonsági utasításait be kell tartani.

Szerviz

a) Az el ektromos szerszámot szakemberrel javíttassa és csak azonos pótalkatrészeket használjon fel. Ez garantálja, hogy az elektromos szerszám használata továbbra is biztonságos lesz.

b) Soha ne szervizelje a sérült akkumulátorokat. Az akkumulátorok szervizelését csak a gyártó vagy a felhatalmazott szervizek végezhetik.

Használat

Az akkumulátor feltöltése

MEGJEGYZÉS: Az újratölthető

akkumulátor 2 bármikor feltölthető anélkül, hogy az élettartam csökkenne.

A töltési folyamat megszakítása nem károsítja az újratölthető akkumulátort 2.

Használat előtt töltse fel az újratölthető akkumulátort 2, ha az közepes vagy alacsony töltöttségi szinten van.

A töltést ellenőrző LED-ek (vörl 7 és zöld 8) a töltő 6 (nem tartozék) és az újratölthető akkumulátor 2 állapotát jelzik.

Helyezze az újratölthető akkumulátort 2 a töltőbe 6 (nem tartozék).

Csatlakoztassa a tápkábel dugó 5 egy konnektorhoz.

Amikor az újratölthető akkumulátor 2 teljesen feltöltődött: Vegye ki az újratölthető akkumulátort a töltőből 6 (nem tartozék). Húzza ki a hálózati csatlakozó dugóját 5 a konnektorból.

LED állapota

A vörös LED világít Az újratölthető akkumulátor töltődik.

A zöld LED világít Az újratölthető akkumulátor teljesen feltöltődött.

A zöld és a vörös LED villog Az újratölthető akkumulátor meghibásodott.

A vörös LED villog Az újratölthető akkumulátor túl hideg vagy túl meleg.

A zöld LED világít (újratölthető akkumulátor nélkül) A töltő használatra kész.

Az újratölthető akkumulátor töltésszintjének ellenőrzése

Nyomja meg a ➕ gombot 4 az újratölthető akkumulátor 2 állapotának ellenőrzéséhez. A töltöttségi szint LED kijelzőjén 3 az alábbiak szerint jelenik meg az állapot/maradék töltöttség:

• Vörös / narancssárga / zöld = maximális töltésszint
• Vörös / narancssárga = közepes töltésszint
• Vörös = alacsony töltésszint

Az újratölthető akkumulátor eltávolítása/behelyezése

Csak akkor helyezze be az újratölthető akkumulátort 2, ha az akkumulátoros szerszám használatra kész. Sérülésveszély!

1. Az újratölthető akkumulátor 2 behelyezéséhez helyezze azt a vezetősínre, és tolja be a készülékbe. Hallhatóan be fog pattanni.

2. Az újratölthető akkumulátornak a 2 készülékből való eltávolításához nyomja meg az akkumulátor kioldó gombot 1, és húzza ki az akkumulátort 2.

- Karbantartás és tárolás

Az újratölthető akkumulátort 2 csak részben feltöltve tárolja. Az újratölthető akkumulátort 2 40-60%-ra kell feltölteni (a töltöttségjelző vörös és narancssárga LED-je 3 világít), mielőtt hosszabb ideig tárolná.

Hosszabb ideig tartó tárolás esetén
2 körülbelül 3 havonta ellenőrizze az akkumulátor töltöttségét. Szükség szerint töltse fel újra.

Tisztítás

Puha kefével tisztítsa ki a port és a törmeléket a töltő szellőzőnyílásából és az elektromos érintkezőkből.

Soha ne használjon gyúlékony vagy éghető oldószereket az akkumulátorok, a töltő vagy a szerszámok közelében.

● Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok.

Termék:

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik. A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

A hibás vagy elhasznált elemeket / akkukat újra kell hasznosítani.

Szolgáltassa vissza az elemeket / akkukat és / vagy a terméket az ajánlott gyűjtőállomásokon keresztül.

Környezeti károk az elemek / akkuk hibás megsemmisítése következtében!

A megsemmisítés előtt vegye ki az elemeket / az akkumulátorcsomagot a termékből.

Az elemeket / akkukat nem szabad a háziszemétbe dobni. Mérgező hatású nehézfémeket tartalmazhatnak és ezért különleges kezelést igénylő hulladéknak számítanak. A nehézfémek vegyjelei a következők: Cd = kadmium, Hg = higany, Pb = ólom. Ezért az elhasznált elemeket / akkukat egy közösségi gyűjtőhelyen adja le.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az

eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (pl. IAN 505127_2501) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen

küldheti el az Ön számára kijelölt szerviz címére.

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 505127_2501 beírásával juthat el az Ön termékének használati útmutatójához.
