Termék típusa	Láncos meghajtású teherkocsi
Modell	SBS-RT-5000C
Méretek (H x Sz x M)	310 x 290 x 260 mm
Súly	29,5 kg
Maximális terhelés	5 tonna
Keréknyom szélessége	115-155 mm
Lánc hossza	~3 m
Meghajtás típusa	Kézi (lánc)
Fő anyag	Acél
Rendeltetésszerű használat	Teher mozgatása egy sínen
Ajánlott felfüggesztési magasság	Lánc a talajtól 100-500 mm-re
Szükséges védőfelszerelés	Kesztyű, sisak
Biztonsági szimbólumok	CE, kézikönyv olvasása, általános figyelmeztetés
Karbantartás	Csapágyak és futómű időszakos kenése
Tisztítás	Nem maró hatású termékekkel, teljes szárítás
Tárolás	Száraz, hűvös helyen, nedvességtől és naptól védve
Javíthatóság	Csak a gyártó vevőszolgálata által
Pótalkatrészek	Eredeti alkatrészek használata
Biztonsági garancia	Ne lépje túl a maximális terhelést, ne szállítson személyeket

Gyakran ismételt kérdések - SBS-RT-5000C STEINBERG

Mi a SBS-RT-5000C maximális terhelése?

A maximális terhelés 5 tonna (5 000 kg).

Hogyan kell összeszerelni a kocsit a sínre?

Mérje meg a sín szélességét, távtartókkal távolítsa el az oldallemezeket úgy, hogy a rés 6 mm-rel kisebb legyen, mint a sín szélessége, majd húzza meg szorosan a hatlapú anyákat. Győződjön meg arról, hogy a kerekek szabadon gördülnek.

Milyen védőfelszerelést kell viselni?

Használatkor viseljen védőkesztyűt és fejvédőt (sisakot).

Használható a készülék személyek szállítására?

Nem, szigorúan tilos személyek vagy állatok szállítása.

Hogyan kell karbantartani a kocsit?

Időnként kenje meg a csapágyakat és a futóművet (valamint a sebességváltót) zsírral. Tisztítsa nem maró hatású szerekkel, és szárítsa meg teljesen.

Mi a teendő meghibásodás esetén?

Azonnal állítsa le a készüléket, és lépjen kapcsolatba a gyártó vevőszolgálatával. Ne javítsa saját maga.

Használható a készülék bármilyen szerkezeten?

Nem, a teherhordó szerkezetnek elég erősnek kell lennie a teher és a készülék súlyának elviseléséhez. Az ellenőrzésért a felhasználó felelős.

Hogyan kell beállítani a nyomtávolságot?

Használjon távtartókat az oldallemezek távolságának beállításához. A szélességet a sínhez kell igazítani (ehhez a modellhez 115-155 mm).

Tilos felügyelet nélkül hagyni a felfüggesztett terhet?

Igen, tilos felügyelet nélkül hagyni a felfüggesztett terhet.

Hol tárolja a kocsit, amikor nem használja?

Tárolja száraz, hűvös helyen, nedvességtől és közvetlen napfénytől védve.

HASZNÁLATI ÚTMUTATÓ SBS-RT-5000C STEINBERG

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

A paraméter leírása	A paraméter értéke
Termék megnevezése	Futómacska
Modell	SBS-RT-5000C	SBS-RT-3000C	SBS-RT-2000C	SBS-RT-1000C
Méretek (szélesség x mélység x magasság) [mm]	310 x 290 x 260	275 x 285 x 210	280 x 240 x 180	230 x 200 x 170
Weight [kg]	29,5	17,5	12,5	9
Maximális terhelés [T]	5 3 2 1
Szélesség a keréknyom [mm]	115-155	90-130	90-135	60-110
Lánc hossza [m] ~3
Termék megnevezése	Futómacska
Modell	SBS-RT-5000N	SBS-RT-3000N	SBS-RT-2000N	SBS-RT-1000N
Méretek (szélesség x mélység x magasság) [mm]	310 x 290 x 260	275 x 285 x 210	280 x 240 x 180	230 x 200 x 170
Weight [kg]	29,5	17,5	11,5	9
Maximális terhelés [T]	5 3 2 1
Szélesség a keréknyom [mm]	115-155	90-130	90-135	60-110

1. Általános leírás

Ez a kézikönyv a biztonságos és megbízható használathoz kíván segítséget nyújtani. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével a készülék úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

Jelmagyarázat

CE	A termék megfelel a vonatkozó biztonsági előírásoknak.
	Használat előtt ismerkedjen meg az utasítással!
	VIGYÁZAT!vagy FIGYELEM!vagy FIGYELEM!egy helyzet leírása (általános figyelmeztető jel).
	Használjon védőkesztyűt.
	Használjon fejvédőt
	VIGYÁZAT! Kézfejzúzódás veszélye

VIGYÁZAT! A használati útmutató illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a termék tényleges megjelenésétől.

2. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása súlyos sérüléseket vagy halálos balesetet okozhat.

A "készülék" vagy "termék" kifejezés a figyelmeztetésekben és a használati útmutató leírásában a következőre vonatkozik:

Futómacska

2.1. Munkahelyre vonatkozó biztonsági szabályok

a) Ügyeljen a munkaterületen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, ügyeljen a cselekedeteire és használja a józan eszét a berendezés használata során. b) Ha az eszközön sérülést talál vagy hibás működést állapít meg, azonnal kapcsolja ki, és jelentse egy erre jogosult személynek. c) Ha bizonytalan abban, hogy a termék megfelelően működik-e, vagy sérülést észlel, lépjen kapcsolatba a gyártó szervizével. d) A berendezés javítását kizárólag a gyártó szervize végezheti. Saját hatáskörben javítást végezni tilos! e) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkaterületen. (A figyelmetlenség elveszítheti az irányítást a készülék felett.) f) A biztonsági információs matricák állapotát rendszeresen ellenőrizni kell. Amennyiben a matricák olvashatatlanok, újakra kell őket cserélni. g) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati útmutatót is át kell adni a termékkel együtt. h) A csomagolás részeit és az apró alkatrészeket tartsa gyermekektől elzárva. i) Tartsa távol a készüléket gyermekektől és háziállatoktól! j) Ha ezt a készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítását is!

Ne feledje! Használat közben ügyeljen a gyermekek és a közelben tartózkodók testi épségére!

2.2. Személyekre vonatkozó biztonsági szabályok

a) Ne kezelje ezt a készüléket, ha fáradt, beteg, vagy olyan alkohol, kábítószer vagy gyógyszer hatása alatt áll, amely befolyásolhatja a készülék kezelési képességét. b) A készüléket nem használhatják csökkent szellemi, érzékszervi vagy értelmi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve olyan személyek, akiknek nincs tapasztalatuk és/vagy ismereteik, kivéve, ha felügyelet alatt állnak, vagy a biztonságukért felelős személy utasította őket a készülék használatára. c) A készüléket csak olyan testileg és szellemileg alkalmas, szakképzett személyek kezelhetik, akik elolvasták a jelen használati utasítást, és részt vettek munkavédelmi képzésben. d) Legyen óvatos, használja a józan eszét a készülék használata során. Munka közben egy pillanatnyi figyelmetlenség súlyos balesetet okozhat. e) Használja a szimbólummagyarázat 1. pontjában felsorolt, a gép üzemeltetéséhez szükséges személyi védőfelszereléseket. A megfelelő, hitelesített egyéni védőfelszerelések használata csökkenti a sérülés veszélyét. f) Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását. g) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játszanak a készülékkel.

2.3. A készülék biztonságos használata

a) Használaton kívül a berendezést olyan helyen tárolja, ahol gyermekek és a berendezést vagy ezt a kezelési utasítást nem ismerő személyek számára elérhetetlen! A berendezés veszélyes a gyakorlatlan felhasználók kezében.

b) Tartsa a berendezést jó műszaki állapotban! Minden használat előtt ellenőrizze, hogy a berendezés nem mutat-e általános vagy a mozgó elemekkel kapcsolatos sérüléseket (alkatrészek vagy elemek törése vagy minden egyéb olyan körülmény, amely hatással van a berendezés biztonságos működésére)! Sérülés esetén a készüléket használat előtt javítsa meg!

c) A készülék gyermekektől elzárva tartandó.

d) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.

e) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.

f) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódását.

g) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.

h) Tilos olyan teherszállító eszközt használni, amely alkalmas a maximális terhelést meghaladó nehéz teher szállítására. i) Tilos embereknek és állatoknak a függő teher alatt tartózkodni. j) Tilos a berendezéssel emberek vagy állatok felett terhet szállítani. k) Tilos ezzel a berendezéssel embereket vagy állatokat szállítani. l) Ne alkalmazzon túlzott erőt, és ne rángassa a láncot, amikor ellenállást érez (az SBS-RT-5000C, SBS-RT-3000C, SBS-RT-2000C, SBS-RT-1000C modellekre vonatkozik). m) A berendezés használata közben tilos a kötelet a pálya mentén más irányba húzni. Az oldalirányú húzás károsíthatja a készüléket (vonatkozik az SBS-RT-5000C, SBS-RT-3000C, SBS-RT-2000C, SBS-RT-1000C készülékekre). n) A berendezéssel történő szállítás során kerülje a rázkódást, ütéseket és hirtelen sebességváltásokat. Ez csökkenti a teher leesésének kockázatát. o) A teher felfüggesztése előtt mindig győződjön meg arról, hogy a szállítási tér akadálymentes. p) A közelben tartózkodókat figyelmeztetni kell a berendezés működésére, és hogy a tehertől biztonságos távolságban kell tartózkodniuk. q) Mindig különös figyelmet kell fordítani a teherre. r) Tilos a függő terhet felügyelet nélkül hagyni. s) Kerülje a teher lengését. t) Tilos a függő terhen mechanikai vagy egyéb munkákat végezni (hegesztés, vágás stb.). u) Győződjön meg arról, hogy a teher biztonságosan és megfelelően van rögzítve a horgon. v) A teher leesése sérülést vagy halált okozhat.

VIGYÁZAT! Bár a terméket úgy tervezték, hogy biztonságos legyen, és megfelelő biztosítékokkal rendelkezik, és a felhasználó számára biztosított további biztonsági funkciók ellenére a termék kezelése során még mindig fennáll a baleset vagy sérülés kockázata. A termék használata során járjon el óvatosan és a józan ész szabályai szerint!

3. Üzemeltetés szabályai

A készüléket egysínes pályán történő szállításra tervezték. Felfüggesztési pontként használható emelőberendezésekhez.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.

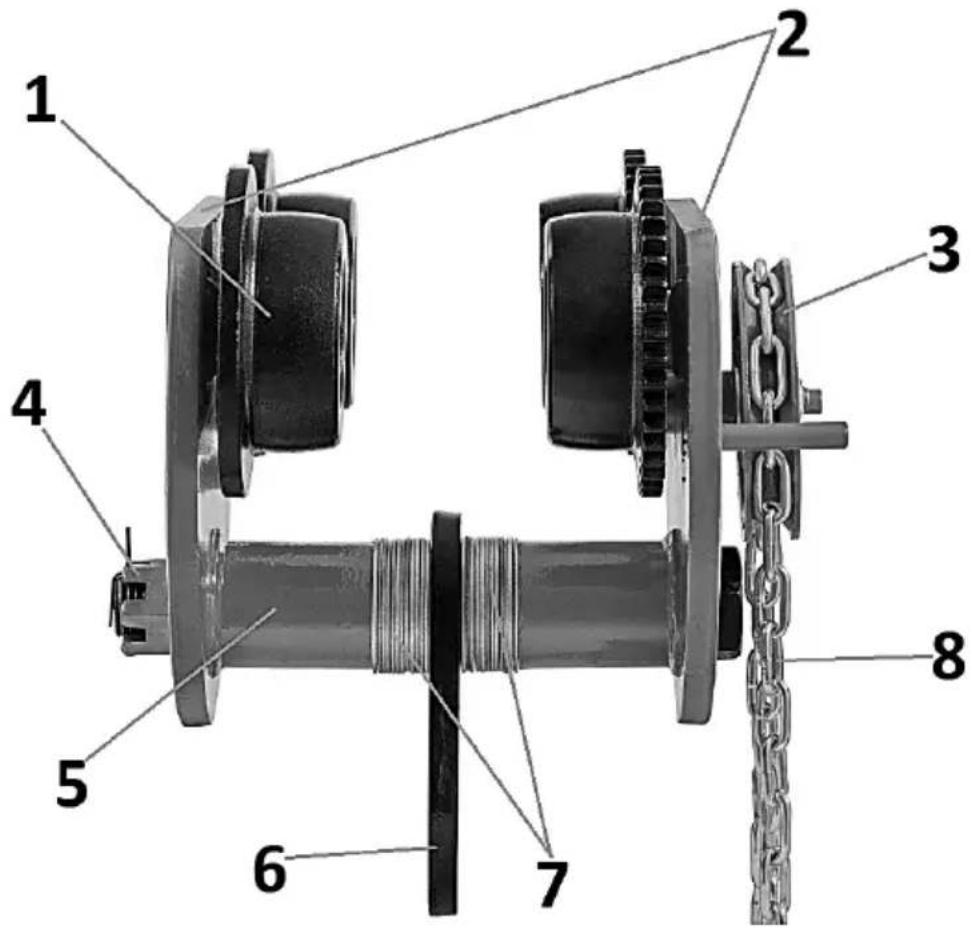

3.1. Termék áttekintés

SBS-RT-5000C / SBS-RT-3000C / SBS-RT-2000C / SBS-RT-1000C

1. Adagoló kerék
2. Oldalfalak
3. Lánc orsó
4. Csipkeanyát biztonsági klippel
5. Tengely
6. Hevederek
7. Távtartó alátét
8. Meghajtólánc

3.2. Felkészülés a munkára/Munka a készülékkel

BERENDEZÉS ELHELYEZÉSE:

VIGYÁZAT! Győződjön meg arról, hogy a szerkezet, amelyen a berendezés mozogni fog, elég erős ahhoz, hogy kibírja a terhelést

valamint a berendezés. Tilos a készüléket olyan konstrukcióra felszerelni, amely teherbírás és szilárdság szempontjából nem ellenőrizhető. Felelősség

a készülék tartószerkezetre történő felszerelésének és magának a tartószerkezetnek a felelőssége a felhasználóra hárul. A készülék tartószerkezetre történő felfüggesztésekor a következőkre van szükség

fokozott óvatossággal járjon el, és győződjön meg arról, hogy minden körülmény alkalmas a biztonságos munkavégzésre - ez lehetővé teszi, hogy elkerülje a lehetséges kockázatokkal kapcsolatos kockázatokat.

személyi sérülések.

A készülék telepítési feltételeinek előkészítéséért és magának a készüléknek a telepítéséért a felelősség a felhasználót terheli.

A KÉSZÜLÉK ÖSSZESZERELÉSE

- Ellenőrizze a készülék műszaki állapotát. Ügyeljen az esetleges sérülésekre, repedésekre és laza alkatrészekre. Csak teljesen működőképes eszköz használható.

- Mérje meg annak a sínnek a szélességét, amelyen a készülék futni fog.

- Egyenletesen helyezze el az oldallapokat, a tengelyen lévő szabad helyeket pedig töltse ki távtartókkal. A sínszélességnek (legfeljebb) 6 mm-rel nagyobbnak kell lennie, mint annak a sínnek a szélessége, amelyen a készülék futni fog.

FONTOS: a lemez mindkét oldalán legalább 1 távtartónak kell lennie.

- Húzza meg szorosan mindkét hatlapú anyát.

- Győződjön meg arról, hogy az egység megfelelően közel van a sínhez, minden kerék szabadon gördül és jól érintkezik a sín felületével, valamint hogy az oldallapok párhuzamosak.

- A lánc alsó részének a talajtól 100-500 mm magasságban kell lennie (csak a saját lánchajtással rendelkező modellek esetében): SBS-RT-5000C, SBS-RT-3000C, SBS-RT-2000C, SBS-RT-1000C).

MEGJEGYZÉS: Az első használat előtt, a készülék összeszerelése után ellenőrizze a működését egy könnyű teher felfüggesztésével és a készülék sín mentén történő gördítésével.

3.3. Tisztítás és karbantartás

a) Várja meg, amíg a forgó alkatrészek leállnak. b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni. c) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt. d) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni. e) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni. f) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e rajta sérülések és megfelelően működik-e. g) A csapágyat és a pálya felületét (valamint az SBS-RT-5000C / SBS-RT-3000C / SBS-RT-2000C / SBS-RT-1000C esetében a hajtóművet is) rendszeresen kenje be zsírral. h) Gondoskodjon a készülék tisztán tartásáról és a mozgó alkatrészek kenéséről.
