HASZNÁLATI ÚTMUTATÓ NT 22/1 Ap Bp Pack L Kärcher

A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.

– Az első üzembevétel előtt mindenképpen olvassa el az 5.956-249.0 sz. biztonsági utasításokat!

– A gépkönyv és a biztonságtechnikai utasítások be nem tartása esetén a készülék megrongálódhat és veszélybe kerülhet annak kezelője, illetve más személyek.

– Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt.

Tartalomjegyzék

Környezetvédelem ..... HU 1

Veszély fokozatok ..... HU 1

Rendeltetésszerű használat .. HU 1

Készülék elemek. . . . . . . . . HU 2

Szimbólumok a készüléken .. HU 2

Biztonsági tanácsok ..... HU 2

Üzembevétel. . . . . . . . . . . . . HU 2

Használat....HU 3

Szállítás HU 4

Tárolás ..... HU 4

Ápolás és karbantartás ..... HU 4

Segítség üzemzavar esetén .. HU 5

Garancia....HU 6

Tartozékok és alkatrészek. . . . HU 6

EU konformitási nyilatkozat. . . HU 6

Müszaki adatok. . . . . . . . . . . HU 7

Környezetvédelem

A csomagolási anyagok újra- hasznosíthatók. Kérjük, ne dob- ja a csomagolást a házi szemét- be, hanem vigye el egy újra- hasznosító helyre.

A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülékeket megfelelő gyűjtőrendszeren keresztül távolítsa el.

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet.

⚠ FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet.

⚠VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.

Rendeltetésszerű használat

– A porszívó padló- és falfelületek nedves és száraz tisztítására szolgál.

– A készülék csak gépeken és készülékeken letelepedett száraz, nem éghető, egészségre ártalmatlan, az EN 60 335-2-69 alapján L besorolási osztályú porok elszívására alkalmas. Korlátozás: Nem szabad rákkeltő anyagokat felszívni.

– Ez a készülék ipari használatra alkalmas, pl. szállodákban, iskolákban, kórházakban, üzemekben, boltokban, irodákban és kölcsönző üzletekben.

Készülék elemek

1 A padlószívófej befogója
2 Szívótömlő
3 Levegő kimenet, munka levegő
4 Szívófej
5 Szívófej zárja
6 Hulladéktartály
7 Kormánygörgő
8 Markolat mélyedése
9 Levegő bemenet, motor hűtőlevegő
10 Szívótámasztékok
11 Aljzat (csak az Ap Te L típusnál)
12 Padió szórófej
13 Szívócső
14 Főkapcsoló
15 Szürötisztítás gombja
16 Fogantyú
17 Rögzítőgyűrű
18 Tömlő kampó
19 Úszó
20 Könyökcső
21 Patronszürö (PES)
22 Rögzítő anya
23 Szívócső tartója
24 Hálózati kábel
25 Típustábla
26 Kábel tartó

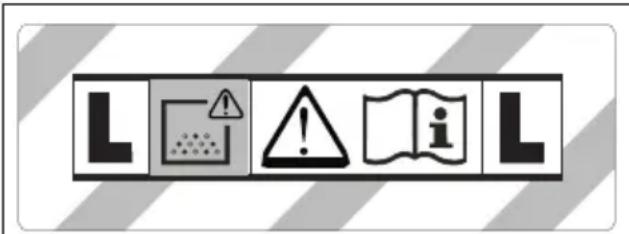

Szimbólumok a készüléken

FIGYELMEZTETÉS: Ez a készülék egész-ségre veszélyes port tartalmaz. Kiürítést és karbantartást, beleértve a porzsák eltá-volítását is, csak szakképzett személyek-nek szabad végezni, akik megfelelő védő-felszerelést viselnek. Ne kapcsolja be, mi-elött a a teljes szűrőrendszer nincs felsze- relve.

	Patronszürő (PES)
	Megrendelési szám	2.889-219.0

Biztonsági tanácsok

⚠ VESZÉLY

• Ha az elhasznált levegőt visszavezetik a helyiségbe, akkor megfelelő levegőcsere aránynak L kell lenni a helyiségben. A kívánt határértékek csak akkor tarthatók, ha a visszavezetett térfogatáram a frisslevegő térfogatáramának maximum 50%-át (helyiségtérfogat V_R × légcsere mennyiség L_W ) teszi ki. Különleges szellőzési intézkedések nélkül érvényes: L_W = 1h^-1 .
  – A készülék és az anyagok használatát, amelyeken használni fogják, beleértve a felszívott anyagok eltávolítását is csak képzett személyzet végezze.
  – Ez a készülék egészségre káros port tartalmaz. Az ürítési és karbantartási műveleteket, beleértve a porgyűjtő tartály eltávolítását is, megfelelő védőfelszerelés használatával csak szakember végezheti.
• Tilos a készüléket a teljes szűrőrend- szer nélkül üzemeltetni.
• A kezelendő anyagokra vonatkozó biztonsági előírásokat figyelembe kell venni.

Üzembevétel

⚠️FIGYELMEZTETÉS

Porszívózás esetén mindig fel kell helyezni a patronszűrőt.

⚠️FIGYELMEZTETÉS

Szűrőelem nélkül tilos port szívni, mivel különben megrongálódik a szívómotor és a finom por fokozott kilépése miatt az egész-ség fokozott veszélynek van kitéve.

Száraz porszívózás

– A készülék elzáró füllel rendelkező textil porzsákkal van ellátva, megrendelési szám: 2.889-217.0 (5 darab).

Megjegyzés: Ez a készülék az L porosztályal bezárólag bármilyen típusú por felszívására alkalmas.

Megjegyzés: A készülék ipari porszívóként olyan száraz, nem éghető porok felszívására alkalmas, amelyek AGW értéke nagyobb vagy egyenlő 1 mg/m³.

– Finom por felszívásánál egy további textil porzsák is használható.

Textil porzsák behelyezése

Ábra A

→ Oldja ki és vegye le szívófejet.
→ A textil porzsákot felhelyezni.
→ Helyezze vissza és biztosítsa a szívófe- jet.

Nedves porszívózás

⚠ VESZÉLY

Nedves porszívózáskor nem szabad egészségre ártalmas porokat felszívni.

Gumiél felhelyezése

Ábra B

→ Kefecsík kivétele.
→ Gumiajkakat beépíteni.

A textil porzsák eltávolítása

Ábra C

→ Oldja ki és vegye le szívófejet.
→ Húzza ki a textil porzsákot a keretből.
→ Hajtsa be a zárófület és szorosan zárja le a textil porzsákot.
→ A használt textil porzsákot a törvényi előírásoknak megfelelően távolítsa el.
→ Helyezze vissza és biztosítsa a szívófe- jet.
– Nedves piszok felszívása esetén, min- dig ki kell venni a textil porzsákot.

Általános

– Ha a nedves szennyeződést a kárpit (opcionális) vagy hézagszívó fejjel szív-ják fel, illetve ha túlnyomórészt vizet szívnak fel tartályból, nem ajánlott a „Félautomatikus szűrőletisztítás” funkciót használni.
– A nedves szívás befejezése után: Tisztítsa meg a patronszűrőt a szűrőletisztítással. Tisztítsa meg a tartályt nedves kendővel, majd szárítsa meg.

Clip-csatlakozás

Ábra D

A szívótömlő bilincsrendszerrel van felsze- relve. Minden 35 mm névleges átmérőjű tartozékot csatlakoztatni lehet.

Használat

Főkapcsoló

0	Készülék KI
1ON	Készülék BEFélautomata szűrőletisztítás:BEAljzat: KI
	Készülék BEFélautomata szűrőletisztítás:BEAljzat: BE

A készülék bekapcsolása

→ Dugja be a hálózati csatlakozót.
→ Állítsa a fökapcsolót a kívánt programra.

Munka elektromos szerszámokkal

Csak beépített dugaljjal rendelkező ké- szülékek esetén:

⚠ VESZÉLY

Sérülés- és rongálódásveszély! A dugalj csak az elektromos szerszámok porszívóhoz való közvetlen csatlakoztatására szolgál. A dugalj bármilyen más használata nem megengedett.

→ Dugja be az elektromos szerszám hálózati dugóját a porszívóba.
A porszívó készenléti módban van.
→ Állítsa a főkapcsolót a 2. programra.

Megjegyzés: A porszívó automatikusan az elektromos szerszámmal együtt kapcsolódik be és ki.

Megjegyzés: A porszívó max. 0,5 másodperc indítási késleltetéssel és max. 5 másodperc leállítási késleltetéssel rendelkezik.

Megjegyzés: Az elektromos szerszámok teljesítmény felvétele, lásd Műszaki adatok.

Ábra E

→ Távolítsa el a könyökcsövet a szívócsőról.
→ Tekerje le a kapcsot.
→ Csavarja fel a gumigyürüt.

Ábra F

→ Csatlakoztassa a gumigyűrűt az elektromos szerszámra.

Félautomatikus szűrőtisztítás

Megjegyzés: A szűrőletisztítás 5-10 per- cenkénti működtetése meghosszabbítja a patronszűrő élettartamát.

Megjegyzés: A félautomatikus szűrőtisztítást csak bekapcsolt készülék esetén lehet bekapcsolni.

→ Működtesse 5x a félautomata szűrőletisztítás gombját. A patronszűrő ekkor levegőbefújással megtisztításra kerül (pulzáló hang).
Power tisztítás (a szűrő különlegesen erős szennyeződése esetén): A szívócsövet ill. a könyökcsövet kézzel zárja el és ugyanakkor nyomja meg 5x a fél- automatikus szűrőtisztítás gombját.

Szennytartály kiürítése

⚠ VIGYÁZAT

Vegye figyelembe a szennyvíz kezelésével kapcsolatos helyi előírásokat.

– A szívócsatorna úszóval van felszerelve.
– Ha a tartályban a szennyvíz eléri a megengedhető legmagasabb szintet, akkor a szívóáram megszakad.

→ A készüléket a főkapcsolón keresztül kikapcsolni.

A készülék kikapcsolása

→ A félautomatikus szűrótisztítás gombját 5x nyomja meg.
→ A készüléket a főkapcsolón keresztül kikapcsolni.
→ Húzza ki a hálózati dugót.

Minden üzem után

→ Ürítse ki a tartályt.
→ A készüléket kívül-belül porszívóval és nedves ronggyal kell megtisztítani.

A készülék tárolása

Ábra G

→ A szívócsöveket, szívótömlőt és a hálózati kábelt az ábrának megfelelően tárolja.
→ A készüléket száraz helyiségben állítsa le és biztosítsa illetéktelen használat el- len.

Szállítás

⚠ VIGYÁZAT

Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.

→ A szívócsövet a padlófejjel a tartóból kivenni. A készüléket hordáskor a hordófogantyúnál és a szívócsőnél fogja meg.
→ Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.

Tárolás

⚠VIGYÁZAT

Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.

Ápolás és karbantartás

⚠ VESZÉLY

A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót.

A porszívógépekben a BGV A1 szerinti biztonsági berendezések vannak a veszélyek megelőzésére vagy elhárítására.

– A felhasználó általi karbantartáshoz a készüléket olyan mértékben kell szét-szedni, kitisztítani és karbantartani, amennyire lehet anélkül, hogy ez veszélyt jelentene a karbantartó személyzet vagy más személyek számára. A megfelelő óvintézkedések magunkban foglalják a szétszedés előtti méregtele-nítést. Biztosítson helyileg szürt kényszerszellőztetést ott, ahol a készüléket szétszedik, valamint biztosítsa a kar-bantartási felület tisztítását és a személyzet megfelelő védelmét.

– A készülék külsejét porszívózással méregteleníteni kell és jól le kell törölni, vagy tömítőanyaggal kell kezelni mielőtt a veszélyes területről kihozzák. Minden készülékalkatrészt szennyezettnek kell tekinteni, amikor a veszélyes területről kihozzák. Megfelelő intézkedéseket kell elvégezni, hogy a por eloszlását elke-rüljük.
– A karbantartás- és ápolási munkák el-végzésénél minden szennyezett tárgyat, amelyet nem lehet kellőképpen megtisztítani, ki kell dobni. Az ilyen tárgyakat átnemeresztő zsákokban, az ilyen hulladékra érvényes rendelkezé-seknek megfelelően kell eltávolítani.

⚠️FIGYELMEZTETÉS

A veszélymegelőzésre szolgáló biztonsági berendezéseket rendszeresen karban kell tartani. Ez azt jelenti, hogy a gyártónak vagy arra kiképzett személynek évente legalább egyszer ellenőriznie kell, hogy a berendezések biztonságtechnikailag kifogástalanul működnek-e, pl. a készülék tömített-e, a szűrő nem rongálódott-e meg.

FIGYELEM

Sérülésveszély! Ne használjon szilikon tartalmú ápolószert a tisztításhoz.

– Az egyszerű karbantartási- és ápolási munkákat magunk is elvégezhetjük.
– A készülék felületét és a tartály belsejét célszerű nedves ruhával rendszeresen megtisztítani.

⚠ VESZÉLY

Veszély egészségre ártalmas por által. Karbantartási munkáknál (pl. szűrőcsere) P2 vagy annál jobb minőségű védőálarcot és egyszer használatos ruházatot kell viselni.

Patronszúrő cseréje

→ Oldja ki és vegye le szívófejet.
→ Fordítsa el a szívófejet 180°-kal és te-gye le.
→ Csavarja ki a rögzítő anyát.
→ Vegye le a patronszüröt.
→ A használt patronszüröt törvényi előírá- soknak megfelelően ártalmatlanítsa.
→ Új szűrőpatront ráhelyezni.

→ Helyezze be a rögzítő anyát és húzza meg.
→ Helyezze vissza és biztosítsa a szívófe- jet.

A textil porzsák cseréje

Ábra C

→ Oldja ki és vegye le szívófejet.
→ Húzza ki a textil porzsákot a keretből.
→ Hajtsa be a zárófület és szorosan zárja le a textil porzsákot.
→ A használt textil porzsákot a törvényi előírásoknak megfelelően távolítsa el.
→ Az új textil porzsákot felhelyezni.
→ Helyezze vissza és biztosítsa a szívófe- jet.

Segítség üzemzavar esetén

⚠ VESZÉLY

A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót.

Megjegyzés: Ha üzemzavar (pl. szűrőátszakadás) lép fel, a készüléket azonnal le kell kapcsolni. Mielőtt a készüléket újból üzembe vennénk, meg kell szüntetni az üzemzavart.

A szívóturbina nem megy

→ A dugaljat és az áramellátás biztosítékát ellenőrizni.
→ Ellenőrizze a hálózati kábelt, a hálózati dugaszt és adott esetben a készülék dugaszolóaljzatát.
→ Kapcsolja be a készüléket.

A szívóturbina megy, de a gép nem szív

– Az úszó elzárja a szívócsatornát.

→ Szennytartály kiürítése.

Szívóerő alábbhagy

→ Távolítsa el az elzáródást a szívófejből, szívócsőből, szívótömlőből vagy a pat- ronszűrőből.
→ A megtelt textil porzsákot cserélje ki.

→ A félautomatikus szürötisztítás gombját, bekapcsolt készülék mellett, 5x nyomja meg.
→ Cserélje ki a patronszűrőt.

Porszívózásnál por áramlik ki

→ Ellenőrizze a patronszűrő helyes behelyezését.
→ Cserélje ki a patronszűrőt.

A félautomatikus szűrötisztítás nem működik

→ A szívócső nincs csatlakoztatva.

A félautomatikus szűrötisztítás nem kapcsol ki

→ Értesítse a szervizt.

A félautomatikus szűrötisztítást nem lehet bekapcsolni

→ Értesítse a szervizt.

Szerviz

Ha a hibát nem lehet elhárítani, akkor a készüléket a szervizzel kell ellenőriztetni.

Garancia

Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyagvagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

Tartozékok és alkatrészek

Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.

EU konformitási nyilatkozat

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváha-gyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.

Termék: Nedves- és szárazporszívó

Típus: 1.378-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)

2014/30/EU

2011/65/EU

Alkalmazott harmonizált szabványok:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN 50581

Alkalmazott összehangolt normák:

5.967-581

Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.

A dokumentáció összeállításáért felelős: S. Reiser

Alfred Kärcher SE & Co. KG

		NT 22/1 Ap L NT	22/1 Ap Te L
Hálózati feszültség V 220-240 220-240
Frekvencia Hz 1~ 50-60 1~ 50-60
Max. teljesítmény W 1300 1300
Névleges teljesítmény W 1200 1200
Tartály ürtartalom I 22 22
Folyadék töltési szintje I 13 13
Légmennyiség (max.) m	^3/h	130	130
Nyomáshiány (max.)	kPa (mbar)	19,0 (190)	19,0 (190)
Az elektromos szerszámok teljesítmény felvétele	W --	100-2100
Védelmi fokozat	-- IPX4	IPX4
Védelmi osztály		II	--
	-- --	I
Szívótömlő átmérője	mm	35 35
Szívótömlő hosszúsága	m	1,9	1,9
hosszúság x szélesség x magasság	mm	380 x 370 x 480	380 x 370 x 480
Tipikus üzemi súly	kg	5,7	6,1
Az EN 60335-2-69 szerint megállapított értékek
Hangnyomás szint L_pA	dB(A)	71 71
Bizonytalanság K_pA	dB(A)	1	1
Kéz-kar vibrációs kibocsátási érték	m/s ^2	<2,5	<2,5
Bizonytalanság K	m/s ^2	0,2	0,2

Hálózati ká-bel	H05VV-F 2x0,75 mm ^2
Ap L	Alkatrész szám	Kábelhosszú-ság
EU	6.650-818.0	6 m
Hálózati ká-bel	H05VV-F 3x1,5 mm ^2
Ap Te L	Alkatrész szám	Kábelhosszú-ság
EU	6.650-332.0	6 m
