HASZNÁLATI ÚTMUTATÓ HOCE7T620DXK HAIER

Egyéni hömérséklet....109

Nyaralás funkció....111

Leolvasztás....111

Demo mód....111

Hibakódok....111

WI-FI HASZNÁLATA....112

1.lépés 112

2.lépés....112

3.lépés....112

Wi-Fi használata 113

AJTÓ NYITÁSÁNAK VÁLTÁSA....114

TERMÉKLEÍRÁS

1 2 3 4 5

1. Vezérlöpanel
2. Polcok
3. Tároló
4. Fagyasztó dobozok
5. Ajtópolc

* Az energiatakarékosság tekintetében leghatékonyabb konfiguráció esetében a fiókoknak, élelmiszerdoboznak és polcoknak a termékben kell lenniük, ez ügyben tájékozódjon a fenti képekböl.
** A fenti képek csak tájékoztató jellegűek. A tényleges konfiguráció a fizikai terméktől vagy a forgalmazó nyilatkozatától függ.

Helyigény

Az egység ajtajának teljesen ki kell nyílnia az ábra szerint. Biztosítso n elegendőzabad helyet az ajtk és fiókok kényelmes nyitásához.

Tartson legalább 50 mm távolságot a termék oldalfalai és a szomszédos részek között.

Szélesség:min.920 mm

Mélység: min. 1137 mm

A. BE/KI gomb, amely a készülék be- és kikapcsolására szolgál
B. Wi-Fi gomb, amely a Wi-Fi funkció be- és kikapcsolására szolgál
C. Mode gomb, amely a kívánt funkció kiválasztására szolgál
D. HÖM gomb, amely a hütőszekrény és fagyasztó hőmérsékletének kiválasztására szolgál

a. Hütőszekrény/fagyasztó terület ikon, amely megmutatja, hogy a készülék melyik rekeszét választotta ki
b. Super Freeze ikon, amely megerősíti a Super Freeze funkció bekapcsolt állapotát
c. Fagyasztó hőmérsékleti szintek, amelyek visszajelzéssel szolgálnak a fagyasztó esetében kiválasztott hőmérsékletről
d. Super Cool ikon, amely megerősíti a Super Cool funkció bekapcsolt állapotát
e. Hütőszekrény hömérsékleti szintek, amelyek visszajelzéssel szolgálnak a kiválasztott hömérsékletröl
f. Egyéni hömérséklet ikon, amely megmutatja, hogy a hömérsékletet az alkalmazás választotta-e ki
g. Eco mód ikon, amely visszajelzéssel szolgál arra vonatkozóan, hogy bekapcsolta-e az eco módot
h. Nyaralás funkció ikon, amely visszajelzéssel szolgál arra vonatkozóan, hogy bekapcsolta-e a nyaralás módot
i. Wi-Fi ikon, amely visszajelzéssel szolgál a Wi-Fi működéséről és a készülék csatlakoztatott állapotáról

Használat

• Csatlakoztassa a készüléket, amely ekkor automatikusan bekapcsol. A hömérséklet gyárilag automatikusan 4 °C-ra van beállítva a hütöben és -18 °C-ra a fagyasztóban.
• A hőmérséklet módosításához tartsa lenyomva 5 másodpercig a HÖM gombot, egy hangjelzés hallható ekkor, és a kiválasztott rekesz (hűtőszekrény vagy fagyasztó), illetve a megfelelő rekesz hőmérséklet-jelző LED-jei bekapcsolnak 2 másodpercre, majd 2 másodpercet követően a rekesz kiválasztását megerősíti a készülék. Ha a kiválasztott rekesz ikonja világít, gyorsan nyomja meg a HÖM gombot a hőmérséklet módosításához. Ahogy emelkedik a beállítás értéke, a megfelelő LED-jelzőfény bekapcsol. A HÖM gomb megnyomásakor és a hőmérséklet változásakor hangjelzés hallható, 5 másodpercet követően a kiválasztást megerősíti a készülék.

Ha 30 másodpercig nem nyom meg semmilyen gombot, a hütőszekrény/fagyasztó ikon kikapcsol, míg a kiválasztott hömérsékletek LED-jei továbbra is világítanak. Amikor ismét megnyomja a HÖM gombot, a legutóbb kiválasztott rekesz (hütőszekrény vagy fagyasztó) ikonja világítani kezd.

- Áramkimaradás esetén a készülék az utolsó beállított hütési szintet állítja vissza.

- Az alapértelmezett beállítás visszaállításához tartsa lenyomva a Hőm gombot, és kattintson a BE/KI gombra 5 alkalommal (5 másodperc alatt)

- Normál üzemi körülmények között (tavasszal és összel) ajánlott a hőmérsékletet 4 °C-ra állítani. Nyáron vagy magas környezeti hőmérséklet esetén ajánlott a hőmérsékletet 6-8 °C-ra beállítani, hogy a hűtőszekrény és a fagyasztó hőmérséklete megfelelő legyen, miközben csökken a hűtőszekrény folyamatos üzemideje; télen alacsony környezeti hőmérséklet esetén ajánlott a hőmérsékletet 3-4 °C-ra állítani, hogy elkerülje a hűtőszekrény gyakori beindítását/leállítását.

Egyéni hömérséklet

A alkalmazásbóbeállíthat egyé ni hőé rsé kletet úy a székré nyben, mint a fagyaszbén. Anőe rsé klet 1 °Gos pontossággal állítható. Székré ny esetében 2 °C és 8 °C között választhat, míg a fagyasztó esetében -16 °C és -24 °C között.

Aikor a hőe rsé kletet az alkalmazás választja ki, az egyé ni hőe rsé klet ikon bekapcsol, mikben azsözes LED jelzőny az érintett rekesz esetéb en kikapcsol (vagyis ha a székré ny hőe rsé kleté t választja ki az alkalmazás, a 2 °C és 8 °C közötti hőe rsé kleteket jelzőED-ek kapcsolnak ki. Ha a fagyaszhűe rsé kleté t választja ki az alkalmazás, a 16 °C és -24 °Göhőe rsé kleteket jelzőED-ek kapcsolnak ki.)

Ha csak egy rekesz (fagyasztóvagy szökré ny) esetéb en állítja be az egyé ni hőe rsé kletet, a másik rekesz hőe rsé klete nem rdósul, és a kiválasztott hőe rsé kletet jelzőLED az adott rekesznél bekapcsolva marad. Ahőe rsé klet minden egyes módosításáról a készülék hangjelzéssel tájékoztat.

Super Cool funkció

Javasoljuk, hogy kapcsolja be a Super Cool funkúdha nagy mennyisé gűlelmiszert kell tárolni (például vásárlás után). A Super Cool funkció felgyorsítja a friss élelmiszerek hős é t, és megvé di a már tárolt árukat a nemkívánatos felmelegedé stőHa a funkcióe van kapcsolva, a hűtőszekrény hőmérséklete automatikusan 2 °C-ra módosul.

A Super Cool funkció használata:

• A funkció a HÖM lenyomva tartásával kapcsolható be, így kiválaszthatja a hütőszekrényt, majd gyorsan nyomja meg a HÖM gombot, amíg a Super Cool ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Cool LED folyamatosan világít.
• A Super Cool funkcióból való kilépéshez nyomja meg a HÖM gombot, vagy kapcsolja ki azt az alkalmazásból.
• A Super Cool funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladja a 30 órát.
• Amikor a Super Cool funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szintet.

Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre

A szuperfagyasztás funkció felgyorsítja a friss élelmiszerek lefagyasztását, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha nagy mennyiségű élelmiszert kell fagyasztani, ajánlott a Super Freeze funkciót 24 órával korábban bekapcsolni, mielött behelyezné az élelmiszert. Ha a funkció be van kapcsolva, a hömérséklete automatikusan - 24 °C-ra módosul.

A Super Freeze funkció használata:

• A funkció a HÖM lenyomva tartásával engedélyezhető, így kiválaszthatja a fagyasztót, majd gyorsan nyomja meg a HÖM gombot, amíg a Super Freeze ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Freeze LED folyamatosan világít.
• A Super Freeze funkcióból való kilépéshez nyomja meg a HÖM gombot, vagy kapcsolja ki azt az alkalmazásból.
• A Super Freeze funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladja az 50 órát.
• Amikor a Super Freeze funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott fagyasztási szintet.

Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre

Eco mód

Az Eco mód aktiválásával optimalizálhatja a készülék teljesítményét, miközben a készülék optimális körülményeket biztosít az élelmiszer tárolásához. Az Eco mód automatikusan 5 °C-ra állítja be a hőmérsékletet a hűtőszekrényben, a fagyasztóban pedig -18 °C-ra Az Eco mód használata:

• A funkció bekapcsolható a vezérlőpultról a „Mode” gomb megnyomásával, amíg az Eco mód ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően az Eco mód ikon folyamatosan világít.
• Az Eco mód kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlőpultról.
• Amikor az Eco mód kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.

Nyaralás funkció

A Nyaralás funkció a készülék energiafogyasztásának csökkentésére szolgál, amikor a készüléket nem használják a megszokott módon. A funkció engedélyezését követően a LED-es jelzőfények kikapcsolnak (még akkor is, ha az ajtó nyitva van), valamint a hütőszekrény kikapcsol, azonban a fagyasztó továbbra is üzemszerűen működik.

A Nyaralás funkció használata:

• A funkció bekapcsolható a vezérlőpultról a „Mode” gomb megnyomásával, amíg a Nyaralás ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően a Nyaralás ikon folyamatosan világít.
• A Nyaralás funkció kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlőpultról.
• Amikor a Nyaralás funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.

Leolvasztás

A hütöszekrény és a fagyasztórekeszek kiolvasztása automatikusan történik: nincs szükség felhasználói beavatkozásra.

Slider

A zöldséges bolt közelében van egy csúszka, amely lehetővé teszi a benne lévő páratartalom beállítását: jobbra mozgatása csökkenti a páratartalmat, balra mozgatása növeli a páratartalmat.

Demo mód

A demo mód bekapcsolásához, feloldott kijelző mellett tartsa lenyomva a SET gombot, és nyomja le a WiFi gombot 5 alkalommal 5 másodpercen belül. A demo mód elhagyásához hajtsa végre ugyanazt a műveletet, vagy kapcsolja ki a hütőberendezést.

Hibakódok

• Kommunikációs hiba

[-16°C;-18°C;-20°C;-22°C;-24°C] a fagyasztó fényei egymás után bekapcsolnak, ami azt jelenti, hogy kommunikációs hiba történt a fö vezérlőtábla és a kijelzőlap között. Kérjük, vegye fel a kapcsolatot a müszaki támogatással a probléma elhárításához.

- Ventilátor

[-16°C;-20°C;-22°C;-24°C] a fagyasztó fényei egyszerre villognak, ha a ventilátor nem működik megfelelően. Kérjük, vegye fel a kapcsolatot a műszaki támogatással a probléma elhárításához.

WI-FI HASZNÁLATA

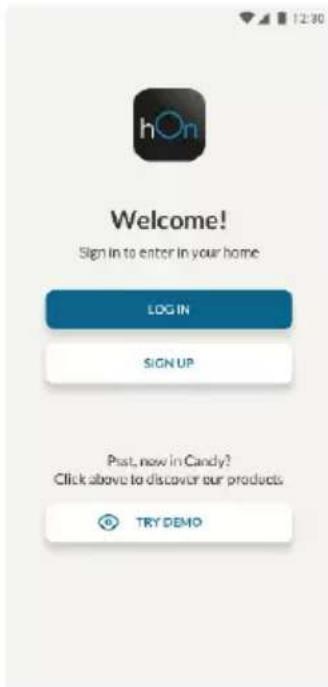

1. lépés

- Töltse le a hOn alkalmazást a megfelelő áruházból

- Hozza létre fiókját a hOn alkalmazásban, vagy jelentkezzen be, ha már van fiókja

- Kövesse a hOn alkalmazás párosításra vonatkozó utasításait

Wi-Fi használata

Ha a Wi-Fi módot még nem konfigurálta, amikor a hütőszekrény bekapcsol, a készülék automatikusan konfigurációs módba vált, és ebben az állapotban marad 30 percig. A Wi-Fi ikon villog, és kezdheti a termék regisztrálását.

• A Wi-Fi funkció konfigurálásához kövesse az alkalmazás utasításait (lásd fent)
• A Wi-Fi konfigurálása és a kapcsolat létrehozása után a Wi-Fi ikon bekapcsol és folyamatosan világít.
• Ha nem hajt végre semmilyen műveletet 30 percig, a Wi-Fi funkció automatikusan kilép a konfigurációs módból
• Ha a Wi-Fi funkciót már konfigurálta, ez automatikusan újracsatlakozik a konfigurációs adatoknak megfelelően.

A Wi-Fi alaphelyzetbe állításához nyomja meg és tartsa lenyomva a Wi-Fi billentyűt és a SET billentyűt 2 másodpercig.

A Wi-Fi funkció kikapcsolásához tartsa lenyomva a Wi-Fi gombot 3 másodpercig.

Rádiómodul - Műszaki adatok

Frekvencia ráta (OFR)	2400 MHz-2843.5 MHz
Csatorna frekvenciák	2412...2472 MHz(lépés mérete 5 MHz)
Maximális teljesítmény(EIRP)	100 mW

A rádióberendezés típusa megfelel az irányelvnek 2014/53/EU.

AJTÓ NYITÁSÁNAK VÁLTÁSA

Szükséges szerszámok: Elektromos csavarhúzó

1. Távolítsa el a felső zsanér burkolatát
2. Csavarja ki a felső zsanért
3. Távolítsa el a felső zsanér burkolatát (bal)
4. Távolítsa el a középső zsanért

1. Távolítsa el az alsó zsanért
2. Szerelje fel a zsanér talprészét
3. Szerelje fel a középső zsanért
4. Szerelje fel a felső zsanérlemezt
5. Szerelje fel a felső zsanér burkolatát
