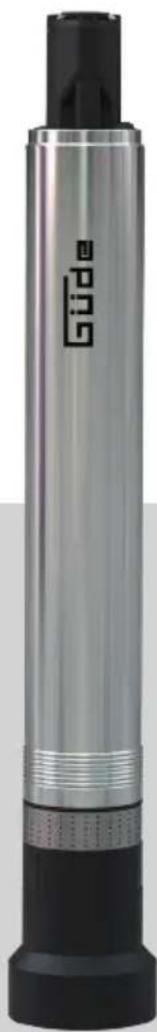

HASZNÁLATI ÚTMUTATÓ GTT 900.1 Güde
Az eredeti használati útmutató fordítása Merülőszivattyú
MAGYAR Kérk alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
Magyar Műszaki Adatok / Eszközleírás / Rendeltetés szerinti használat / Biztonsági utasítások / Karbantartás / Jótállás ____ 46

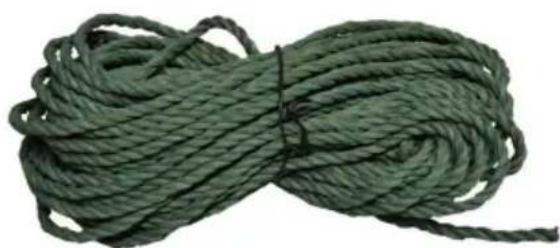

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLÍTÁSI TERJEDELEM | OBSEG DOBAVE | OPSEG ISPORUKE | ОБЕМ НА ДОСТАВКАТА | VOLUMUL LIVRĂRII | OPSEG ISPORUKE | TESLIMAT KAPSAMI | ZAKRES DOSTAWY | ZAKRES DOSTAWY | VOLUMEN DE SUMINISTRO
HU A készülék üzembe helyezése
6-7
Betrieb
EN Operation FR Fonctionnement IT Esercizio ES Operação
Megrend.szám....93918
Feszültség 230V/50Hz
Motor teljesítménye P1....900 W
Max. merülési mélység 17 m
Max. szállító magasság 60 m
Max. szállított mennyiség 4500 l/h
Max. szemcse nagyság....1,5 mm
Max. Vízhőmérséklet....35°C
Tömlő végződés csatlakozó menettel....1" IG
Védelmi fok IPX8
Súly....11,4 kg / 12,7 kg
Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.
Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.
Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.
Rendeltetés szerinti használat
A szivattyú kizárólag víztelenítésre, valamint tartályok át- és kiszivattyúzására való a házban, a kertben, az udvaron és a mezőgazdaságban történő alkalma-zás során, és csak vízhez használható. Tekintettel a műszaki adatokra és a biztonsági utasításra
A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős
A szivattyú nem alkalmas hosszú idejű használatra (pl. halas tavakban, vagy patakokban cirkulációs szivattyúként). Ez esetben a berendezés élettartama jelentősen csökken. Ha ilyen munkára akarja használni, szerezzen be kapcsoló órát, s a munkaciklusok közé megfelelő tartamú pihenési fázisokat iktasson be.
⚠️ A szivattyú nem alkalmas a ciszternák és a kutak túlfolyása ellen, mint állandó, automatikus biztosíték, sem a pince térségben az alvíz színtjének a regulációjára.
A szivattyút tilos ivóvíz szivatására használni!
A szivattyút tilos, a nyomás növelése érdekében, a meglévő vízvezeték hálózathoz kapcsolni.
Különleges Biztonsági Tudnivalók
VIGYÁZZ!
Áramütés veszélye! Áramütés veszélye áll fenn!
A készüléket nem használhatják olyan személyek (be-leértve a gyerekeket is), akik korlátozott testi, értelmi, vagy szellemi képességeik, vagy hiányzó tapasztalat, esetleg tudás következtében nem képesek a gépet kezelni, ha nincsenek biztonságukért felelős személy felügyelete alatt, vagy betartják e személy utasítását a gép kezelésével kapcsolatban.
A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel. Ezeket a személyeket tartsa a géptől megfelelő biztonsági távolságban.
Kizárólag hiba áram elleni védőkapcsolóval használható (RCD előírás szerint max. hibaáram 30mA).
Üzembehelyezés előtt kompetens villanyszerelő ellenőrizze, hogy a kötelező elektro – biztonsági utasítások be vannak-e biztosítva. Egyúttal be kell tartani az illetékes helyi rendelkezéseket is.
A gépet kapcsolja be a konektorba
Ügyeljen arra, hogy a csatlakozó konektor távol és védve legyen a víztöl és nedvességtöl.
Ellenőrizze a feszültséget: A tipuscimkén feltüntetett adatoknak azonosaknak kell lenniük az áramkör feszültségével.
Kizárólag a kültérre jóváhagyott, fröccsenő víz ellen védett hosszabbítókábel használata megengedett.
Az áramkörbe bekapcsolt szivattyút tilos a kábenél fogva tartani, vízbesüllyeszteni, felemelni, vagy szállítani!
A berendezés üzembehelyezése előtt ellenőrizze, nincs-e megrongálva az elektromos kábel és/vagy a dugvilla.
A veszélyeztetés elkerülése érdekében a megrongált hálózati kábelt a gyártó cserélje ki. Soha ne végezzen saját maga javításokat!
A kábelt védje magas hömérséklet hatásától, olajtól és éles tárgyaktól.
Alámerítés, használatból való kiiktatás, javítás és karbantartás előtt, feltétlenül távolítsa el a dugvillát a konektorból.
Az esetben, ha a szivattyú működik, sem személyek, sem állatok nem tartózkodhatnak a szivatott folyadékban (pl. medencék, pincék, stb.)
A szivattyút tilos üresen üzemeltetni.
A szivattyút tilos felügyelet nélkül használni. Az esetleges hibás működés következtében károk keletkezhetnek. Az esetben, ha a szivattyút nem használja, azonnal kapcsolja ki az áramkörböl.
A szivatott folyadék hömérséklete nem lehet +35 °C-nál magasabb.
A kenőanyag kifolyása által elszennyeződhet a folyadék.
Az esetben, ha a szivattyút halas tavakban, kutakban, vízművekben, stb. használja, feltétlenül be kell tartani az illetékes ország szivattyú használatára vonatkozó előírásait.
A szivattyú használatakor a működtető felelős a harmadik személy biztonságáért. (pl. vízművek, stb.)
Követelmények a gép kezelőjére
A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.
Szakképesítés: A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.
Minimális korhatár: A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.
Képzés: A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.
Viselkedés kényszerhelyzetben
Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:
- A baleset színhelye
- A baleset típusa
- A sebesültek száma
- A sebesülések típusa
Karbantartás
A készüléken végzett bármilyen munka előtt mindig ki kell húzni a csatlakozó dugaszt a konektorból
A szivattyút minden használat előtt vizuálisan ellenőrizze, elsősorban azt, hogy a hálózati kábel és csatlakozó dugasz ne legyen hibás.
A készüléket nem szabad használni, ha meg van rongálva, vagy a biztonsági berendezések hibásak.
Az esetben, ha a berendezés hibás, a javítást kizárólag szakszerviz végezheti. Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!
Ajánlatos a szivattyút rendszeres időközökben kiöbliteni tiszta vízzel, ezzel bebiztosítja a szivattyú tömités hosszú élettartamát.
Téli raktározás esetén ügyeljen arra, hogy a gépben ne maradjon víz, ugyanis a fagy kövertkeztében a berendezés tönkre mehet. A szivattyút szállítás előtt feltétlenül ki kell kapcsolni az áramkörböl! Raktározás előtt a szivattyúból a vizet teljesen ki kell engedni és a berendezést fagyálló anyaggal kell ellátni. A mechanikai tömítés tapadását úgy akadályozza meg, hogy a szivattyút megfelelő olajjal öblítse ki. (pl.növényi olaj).
Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.
Jótállás
Jótállási igények a mellékelt jótállási levél szerint.
A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.
A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos,
normális elhasználódásra sem vonatkozik a jótállás..
A gyártó nem felelős azokért a károkért, melyek szakszerütlen szerelés, vagy szakszerütlen használat eredményeként keletkeznek.
A berendezést szabályos időközönben ellenőrizni kell, hibátlan állapotban van-e.
Figyelmeztetjük arra, hogy az érvényes normák szerint, nem vállalunk felelősséget a gép által okozott károkért, melyek az alábbi esetekben keletkeznek: Szakszerűtlen javítás, melyet nem autorizált szervíz végez. A gép nem rendeltetés szerinti használata. A szivattyú túlterhelése szünet nélküli használat-tal. Fagyok, vagy más időjárási hatásokkal okozott károsodások
Az alkatrészekre ugyanezek az előírások vonatkoznak
Hogy megakadályozza, megelőzze a szivattyú hibás működése következtében beállt esetleges károkat (pl. elöntött helyiségek, stb.), a tulajdonos (kezelő) köteles megfelelő biztonsági rendelkezéseket életbe hozni (pl. vészjelző beszerelése, pótszivattyú, stb.).
Szervíz
Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identifikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban.
Gyártási szám:
Megrendelési szám
Gyártási év:
Szimbólumok
Használat előtt olvassa el a használati utasítást!
A készüléken végzett bármilyen munka elött mindig ki kell húzni a csatlakozódugaszt a dugaszolóaljzatból.
Tilos a kábelnél fogva húzni/szállítani
Tilos a közlekedési médiumban tartózkodni
Figyelmeztetés a veszélyes magas feszültségre.
Figyelmeztetés automatikus bekapcsolódás lehetőségére
Akellékek nem tartozékai a csoma-golásnak, ajánlatos a megrendelni az ajánlatból.
Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.
Védje nedvesség ellen
A csomagolást felállított helyzetben tartsa
Gépszemle és karbantartási terv
Időközök Teendők Esetleges további részletek
Szükség szerint Kitisztítani és kiöbliteni Az úszókapcsoló működésének az
ellenőrzése
Üzemzavarok – okok - eltávolításuk
Üzemzavarok Okok Intézkedések
| A motor nem lépműködésbe | Az áramkörben nincs feszültségA szivattyúkerék le van blokkolvaAz úszó kapcsoló kikapcsolási helyzetben van | Ellenőrizze a feszültségetVizuálisan ellenőrizze a szivattyúkereket idegen testek szempontjából.Ellenőrizze a vízszintjét |
| A szivattyú nem szív A szivattyúban nincs vízTúlságosan alacsony vízszintA szivattyú kereke el van dugulva | Engedje felszabadulni a vízbuborékokatKapcsolja ki a szivattyút, a vízszintnek emelkednie kellA kereket ki kell dugitani | |
| A hő szenzor kikapcsol-ja a szivattyút | A szívó kosár szennyezettA víz hőmérséklete túlságosan magasA szivattyú szünet nélkül, maximális nyomással dolgozik | A szívó kosarat tisztítsa ki és hagyja a szivat-tyút kihülniCsökkentse a víz hőmérsékletétMunka közben tartson szüneteket |
| Elégtelen mennyiségű szívott víz | A szívó kosár szennyezettA vízszint gyorsan csökkenA maximális szállító magasság túl lett lépveTörés a szállító vezetékben | Tisztítsa ki a szívó kosaratBiztosítson be megfelelő befolyástEllenőrizze a szállító út hosszátEllenőrizze a szállító vezetéket |
