HASZNÁLATI ÚTMUTATÓ 231/8/24 6TLG Güde

Eredeti használati útmutató

KOMPRESSZOR KESZLET

Mielőtt a gépet üzembe helyezi, olvassa el figyelmesen a használati utasítást.

A.V.2

Utánnyomást és részutánnyomást is jóvá kell hagyatni.

Müszaki változások fenntartva. Az eredeti használati utasítás fordítása!

HU	Vannak műszaki problémái? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon www.guede.com a Servis fejezetben gyorsan és bürokráciát kizárva segítünk . Segítsen nekünk, kérem, hogy segítségére lehessünk. Ahhoz, hogy gépét reklamáció esetén identifikálhassuk, szükségünk van a széria számra, megrendelési számra és a gyártási évre. Ezeket az adatokat megtalálja gépe tipuscímkéjén. Hogy ezek az adatok mindig kezük ügyében legyenek, kérem, jegyezze fel az alábbiakban:Széria szám:Megrendelési szám:Gyártás éve:
	Tel.: [phone] / 700-360	Fax: [phone]	E-Mail: [e-mail]

JELZÉSEK:

A gyártmány biztonsága:

CE
A gyártmány megfelel az illető EU normák követelményeinek

Tilalmak:

Húzza a vezetéket tilos Tilos esőben használni

Figyelmeztetés:

Figyelmeztetés/vigyázz	Figyelmeztetés a veszélyes magas feszültségre
Figyelem forró felületek	Óvakodj az automatikus start

Utasítások:

Használat előtt olvassa el a használati utasítást	Viseljen hallásvédő!

Természetvédelem:

A hulladékot úgy semmisítse meg, hogy ne károsítsa a környezetet .	A karton csomagolást át lehet adni megsemmisítésre hulladékgyűjtőbe.
Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.

Csomagolás:

Védje nedvesség ellen	A csomagolást felállított helyzetben tartsa

Müszaki adatok:

Dugvilla			Súly
Motorteljesítmény			Szívóteljesítmény
hatékony mennyiség Maximális nyomás
Kazán tartalom LWA

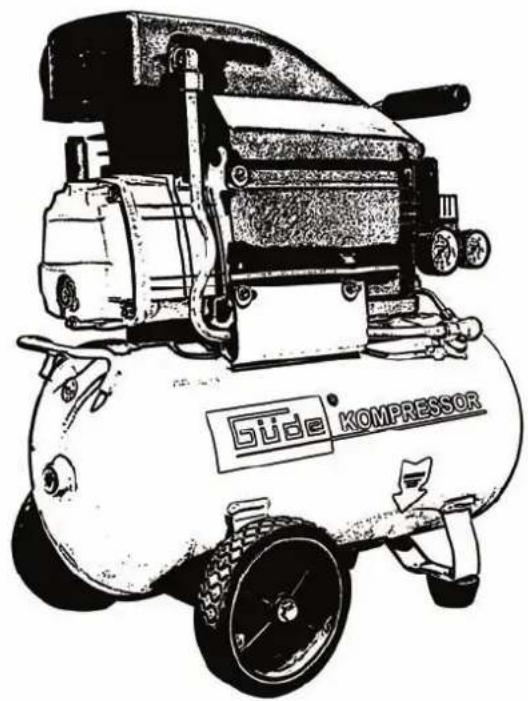

Készülék leírása (ábra) 1)

1. Be-/kikapcsoló
2. Redukciós szelep forgató gombja
3. Pneumatikus csatlakozó
4. Redukciós szelep manométere
5. Légtartály manométere
6. Markoló
7. Talpazat
8. Transportkerék
9. Víz leeresztő szeleppel
10. Biztonsági szelep
11. Olaj töltse cső
12. Levegőszűrő
13. Olaj leeresztő csavart
14. Túlterhelés elleni védelem

Szállítási

Eredeti használati utasítás

Jótállási levél

KOMPRESSZOR KÉSZLET 231/8/24 6-tlg.

Olajmérő, resp. olaj dugó

Kerekek csavarokkal

Gumi hangfogó csavarokkal

Levegőszűrő

Jótállás

A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik.

Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.

A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása.

A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.

Általános biztonsági utasítások

A használati utasítást a gép első használata előtt figyelmesen el kell olvasni. Az esetben, ha a gép bekapcsolásával és használatával kapcsolatban kétségeik lesznek forduljanak a gyártóhoz (szervíz osztály).

A MAGAS SZÍNVONALÚ BIZTONSÁG ÉRDEKÉBEN TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT:

Vigyázz: Üzemeltesse kizárólag FI - vel (hibaáram védő kapcsoló)!

VIGYÁZZ!

• Tartsa munkahelyét rendben és tisztán. A munkahelyen és a munkaasztalon lévő rendetlenség személyek sérüléséhez vezethet.
• Respektálja munkakörnyezete sajátosságait.. Villanyszerszámokat és gépeket ne használjon nyirkos, vagy nedves környezetben. Biztosítsa be a megfelelő világítást. Villanyszerszámokat ne hagyjon esőn, vagy nedves levegön, ne kapcsolja be könnyen gyulékony folyadékok, vagy gázak közelében.
• A gép közelébe nem szabad idegen személyeket engedni. Látogatókat, nézőközönséget, főleg gyerekeket, betegeket, vagy legyengült személyeket tartson távol munkahelyétől
• Ügyeljen a szerszámok biztonságos elhelyezésére. A gépet, ha nem használja, tegye száraz helyre, lehetőleg magasra, vagy zárja be úgy, hogy ne legyen hozzáférhető más személyek részére.
• Minden munkához megfelelő szerszámot használjon. Ne használjon pl.kis gépet, vagy kellékeket olyan munkához, mely erős, nagy gépet követel. A gépet kizárólag arra a célra szabad használni, melyre rendeltetve van. A gépet tilos túlterheln!
• Gondoskodjon a villanyvezető kábelról. Ne húzza a kábelt, ne húzza ki a dugvillát a kábelnél fogva. A kábelt nem szabad hőforrás, olajok és éles tárgyak közelében tartani.
• Akadályozza meg a gép véletlen bekapcsolódását. Mielőtt a dugvillát a konektorba helyezi, győződjön meg arról, hogy a kapcsoló „kikapcsolva“ helyzetben legyen.
• Kinti környezetben kizárólag speciális hosszabbító kábelt használjon. Kinti használatra kizárólag speciális hosszabbító kábelt használjon, mely erre a célra megfelelő, s e szerint van megjelölve.
• Mindig legyen éber munka közben, ügyeljen arra, mit csinál. Villamos szerszámmal nem szabad dolgoznia, ha fáradt.
• Ellenőrizze az alkatrészek állapotát. Használat előtt ellenőrizze a berendezést. Néhány alkatrész elromlott? Ha nem nagy a hiba, fontolja meg, hogy a berendezés képes-e így is hiba nélkül és biztonságosan működni.
• Előzze meg az áramütést. Kerülje ki teste érintkezését leföldelt objektumokkal, pl. vízvezeték, fűtőtest, rezsó és jégszekrény.
• Használjon kizárólag jóváhagyott alkatrészeket. Karbantartáshoz és javításokhoz használjon kizárólag eredeti, vagy az eredetivel megegyező alkatrészeket. Az

alkatrészeket kizárólag autorizált javítómühelyekben vásárolja.

- Figyelmeztetés! A használati utasításban nem ajánlott kellékek és alkatrészek használata személyek veszélyeztetéséhez és károk keletkezéséhez vezethet.

Biztonsági utasítások első üzembehelyezéshez

A berendezés eleget tesz az EN 61000-3-11 norma követelményeinek és külön csatlakozási feltételek vonatkoznak rá. Ez azt jelenti, hogy tilos bekapcsolni bármely, szabadon választott helyeken.

A gép, az áramkör megfelelőtlen eredményeként, átmeneti feszültségingadozást idézhet elő.

A berendezést kizárólag azokon a helyeken szabad bekapcsolni, ahol a maximálisan megengedett impendanció értéke nem haladta túl a Zmax = 0,233 Ω.

A berendezés tulajdonosának kötelessége, az áramszolgáltatóval való megegyezés alapján, hogy azon bekapcsolási hely, ahol a gépet használni akarja, eleget tegyen a fenti követelményeknek.

• Mielőtt elkezdi a gépet beállítani, vagy karbantarási munkákat végezni rajta, feltétlenül kapcsolja ki az áramkörböl.
  • Gyerekeknek tilos a géppel dolgozni.
• A gép kicsomagolásakor ellenőrizze, hogy a berendezés minden kelléke hiba nélküli állapotban legyen.
  Viseljen védőszemüveget és fülvédő berendezést. Viseljen védőszemüveget, vagy más megfelelő szemvédő és hallásszervédő berendezést. A sűritett levegő sugarát nem szabad se a saját, se más személyek testére irányítani. Az idegen részecskéket a levegő áramlata felgyorsíthatja, s így veszélyessé vállhatnak.
• Viseljen áramütés elleni védőberendezést. A kompresszort nem szabad víz közelében, vagy nedves környezetben használni.
  • A kompresszor leállítása
  Javítás, ellenőrzés, karbantartás, tisztítás, vagy alkatrészcsere előtt a kompresszort minden esetben kapcsolja ki az áramkörből, és teljesen nyomástalanítsa.

• Véletlen bekapcsolás

A kompresszort nem szabad áramkörbe bekapcsolt állapotban, vagy nyomás alatt szállítani. Az áramkörbe való bekapcsolás előtt ügyeljen arra, hogy a nyomásmérő kapcsolója OFF helyzetben legyen.

• A kompresszor raktározása

A kompresszort, ha nem használja, tegye száraz helyre, úgy, hogy ne legyen kitéve az időjárás viszontagságainak. Ügyeljen arra, hogy a gyerekek számára hozzáférhetetlen helyen legyen.

- Munkaruha

Ne viseljen széles, bő öltözéket és ékszereket, melyeket a gép forgó részei bekaphatnak.

• A kompresszor gondos karbantartása

Tartsa be a kenésre szóló utasításokat (lásd. olajtöltő garat és az olajszínt ellenőrzése a „Kezelés“ fejezetben).

Tartsa be a légszűrő védő fedelére vonatkozó utasításokat, melyek a „Kezelés“ című fejezetben találhatók.

Rendszeres időközökben ellenőrizni kell a villanyvezető kábelt. Ha meg van rongálódva, javittassa meg, vagy cseréltesse ki szervíz központban. Győződjön meg arról, hogy a kompresszor külső részén semmiféle szemmel látható megrongálódás ne legyen. Szükség esetén forduljon szakszervízhez.

• Használat kinti környezetben
- Ha a kompresszorral kinti könyezetben dolgozik, kizárólag kinti használatra alkalmas megfelelő hosszabbító kábelt szabad használni, mely ennek megfelelően meg van jelölve. Vigyázz: kizárólag megfelelő keresztmetszetű kábelt szabad használni (min. 1,5 ^2 mm), a 10 m-nél hosszabb kábelek esetén, kedvezötlen hömérséklet alatt, problémák állhatnak be a startolásnál.
- Figyelem

Legyen figyelmes. Ügyeljen arra, amit csinál. A kompresszort nem szabad használni, ha fáradt, alkohol, vagy olyan gyógyszerek hatása alatt áll, melyek fáradtságot okozhatnak.

- Ellenőrizze a hibás és a meglazult alkatrészeket

Ha a védő berendezés, vagy más szerkezeti alkatrészek meghibásodtak, a kompresszort a következő használat előtt ellenőrizni kell, s be kell biztosítani további biztonságos működtetését.

Minden megrongálódott szerkezeti alkatrészt szakszervízben kell megjavíttatni, vagy a használati utasítás szerint kicserélni.

• A kompresszor helyes használata

• A kompresszor működtetésénél be kell tartani a kézikönyvben leírt utasításokat. Meg kell akadályozni, hogy a kompresszort gyerekek, vagy olyan személyek használják, akik nem ismerkedtek meg a használati utasítással, s a gép szabályszerű kezelésével.
  • A szellőztető rácsot tartsa tisztán

A motor szellőztető rácsát tartsa tisztán. Ha a kompresszort szennyezettebb környezetben használja, a rácsot rendszeres időközökben tisztítani kell.

- A kompresszort kizárólag megadott feszültség alatt szabad használni

A kompresszort a gép tipuscímkéjén feltüntetett feszültség alatt működtesse.

Az esetben, ha a kompresszort magasabb feszültség alatt üzemelteti, ez a motor nem megengedett túlmelegedéséhez vezethet.

A bekapcsolt gépet nem szabad felügyelet nélkül hagyni.

- Ha a kompresszor hibás, tilos használni

Az esetben, ha a kompresszor munka közben szokatlan zajt ad ki, vagy erősen vibrál, esetleg másképp tünik hibásnak, azonnal le kell állítani; a zavar okát a legközelebbi szakszervíz állapítja meg.

- A műanyag alkatrészeket tilos oldó szerekkel tisztítani

Olyan oldó szerek, mint a benzin, hígitó szerek, motorolaj, vagy más alkoholt tartalmazó anyagok a kompresszor műanyag alkatrészeit tönkre teszik. Tehát a műanyag alkatrészeket tilos ezekkel az anyagokkal tisztítani, szükség esetén használjon megfelelő folyékony anyagot, vagy szappanos vizet.

- Kizárólag eredeti alkatrészeket szabad használni.

Az esetben, ha más gyártóktól szerzett alkatrészeket használ, jótállási joga megszűnik. Idegen alkatrészek használata a kompresszor működési zavarához vezethet. Eredeti alkatrészeket a szerződéses árúsítók forgalmazzák.

• Tilos a kompresszoron bármilyen változást véghezvinni.
• A kompresszoron semmit sem szabad változtatni. A javításokat kizárólag szakszervíz végezheti. Nem megengedett változás negatív befolyással van a kompresszor teljesítményére, súlyos sebesülésekkel is

járhat az esetben, ha a gépet olyan személy javítja, aki nem rendelkezik elegendő szaktudással.

• Ne érintse meg a kompresszor forró részeit
• Ne érintse meg a csővezetéket, a motort, sem a kompresszor többi konstrukciós részét, égési sebesülés veszélye fenyeget.
• A működő gépet tilos felügyelet nélkül hagyni, veszélyes lehet.
• Karbantartási, vagy javítási munkálatok befejeztével a biztonsági berendezést haladéktalanul vissza kell szerelni.
• Nagyon fontos a konkrét munkahelyre vonatkozó és minden, az általában elismert baleseteket megelőző előírásokat ismerni.
• A gép használata előtt feltétlenül ellenőrizni kell a biztonsági berendezést. Bizonyosodjon be arról, hogy a kissé hibás alkatrészek valóban hiba nélkül fognak működni.
• Az esetben, ha a használati utasításban nincs másképp leszögezve, a megrongálódott alkatrészeket és biztonsági berendezést autorizált szervízzel meg kell javíttatni, vagy ki kell cserétetni.
• Ez a gép minden illetékes biztonsági előírásoknak eleget tesz. Kizárólag autorizált szervíz központban, szakképzett villanyszerelők javíthatják meg, eredeti alkatrészek alkalmazásával. Ellenkező esetben sebesülés veszélye fenyeget.

Viselkedés kényszerhelyzetben

Igyekezzen a balesetnek megfelelően első segélyt nyújtani, s minél hamarabb biztosítson be orvosi segítségét.

A sebesültet nyugtassa meg, s védje további balesettől.

A gép rendeltetés szerinti használata

Kifúváshoz és könnyű munkákhoz sürített levegővel, modellezéshez, falfestésre airbrush módszerrel, lakkozó munkákhoz airbrush módszerrel, gumiabroncsok pumpázásához, stb.

maradékveszély

Közvetlen érintkezés villanyárammal

A villanyáram okozta balesetnek hibás kábel, vagy dugvilla lehet az oka.

A hibás kábelt és dugvillát haladéktalanul cseréltesse ki szakemberrel. A gépet kizárólag hibaáram elleni védőkapcsolóval (RCD) szabad használni.

Nem közvetlen érintkezés villanyárammal

Sebesülés veszélye a gép nyitott, vagy hibás, jó áramvezető képességű alkatrészeivel. Karbantartáskor a gépet mindig kapcsolja ki az áramkörböl. Kizárólag hibaáram elleni védőkapcsolóval működtethető.

A munkahely elégtelen megvilágítása

Elégtelen megvilágítás magas biztonsági kockázattal jár.

A géppel való munka közben biztosítsa be munkahelye megfelelő megvilágítását.

Megsemmisítés

A megsemmisítési utasítások a gépen, resp. a csomagoláson elhelyezett piktogramokból olvashatók le. Az egyes jelzések magyarázata a „Jelzések a gépen” fejezetben találhatók.

Követelmények a gép kezelőjére

A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.

Szakképesítés

A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.

Minimális korhatár

A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt, az oktató felügyelete mellett, szakképzettség elsajátítása érdekében.

Képzés

A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.

Szállítás és raktározás

• Hosszabb raktározás esetén a gépet alaposan meg kell tisztítani, s úgy elraktározni, hogy nem kompetens személyek előtt el legyen zárva.
• A kompresszort tilos lefektetett helyzetben, vagy nyomás alatt raktározni!
• A légtartályban lévő nyomás csökkenhet a sürített levegő lehülésével.

Szerelés és első üzembehelyezés

Az esetben, ha a kompresszort kerekek nélkül forgalmazzák, a kerekeket csavarhúzó segítségével szerelje fel – lásd.2.ábra. A csavarok és anyacsavarok sorrendje a 2. ábrán látható. Ajánlatos felcsavarozni a gumi talpat. A rögzítők – csavarok, anyacsavarok, stb. – a szállítmány kellékei.

Az üzembehelyezés előtt cserélje ki az olajtartály szállítás alatt használt dugóját olajtöltő garatra, továbbá biztosítsa be a helyes olajszintet (lásd. fejezet „Kezelés - olajtöltő garat, s az olajszint ellenőrzése)

Kezelés

Az airbrush kompresszort bármilyen át- és beállítás előtt kapcsolja ki az áramkörből.

A munkanyomás beállítása

• A munkanyomás az alábbiak szerint állítsa be: a forgató gombot (2) + irányba fordítva nő a munkanyomás. Ha a gombot - irányba fordítja, a munkanyomás csökken. A kontragyűrű behúzásával a munkanyomást aretálhatja.
• A kompresszoron automatikus biztosító szelep van, mely túlnyomás esetén kinyílik. A szelepgyűrű (10) beszorításával kézzel kiengedheti a légtartályból a felesleges nyomást.

VIGYÁZZ:

Fordítson figyelmet arra, hogy megfelelő mennyiségű sürített levegővel dolgozó gép álljon rendelkezésére. Maga a nyomás NEM meghatározó a hibátlan és megfelelő munkához. A kompresszor hosszabb szünete utáni, használat nélküli rövid bekapcsolódása, normálisnak tekinthető.

Az esetleges javításokat kizárólag képzett autorizált szakemberek végezhetik.

Olajtöltő garat és olaj állapotának az ellenőrzése

Az üzembehelyezés előtt cserélje ki az olajtartály it olajtöltő garatra, majd állítsa be a helyes ntet

Az olaj szint felett van, hogy minden indításkor zzi!

Olajcsere

Miután megérkezett a dugattyús chip is, hogy nül szükség van az első 10 órán belül az üzemeltetés, légezze el az olajcsere. Javasoljuk, hogy a mi esszor (SKU: 40056). Később, attól függően, működését presszort, az összes 100-200 üzemóra az olajcsere Annak érdekében, hogy elvégezze olajcsere, nyissa leeresztő csavart (16), és kezdődik a folyamat a sek olajat egy megfelelő tartályba.

Figyeljük meg, szigorúan a szabályokat atlanítása olaj és dobja el megfelelően a ékolajok központjában.

Csavarja ki a leeresztő csavart most határozottan vissza, és töltse ki az olaj a jelig a mérőpálca.

Télen ajánljuk kenőképességű olajok, hogy a hideg k, hogy segítsen!

Gépszemlék és karbantartás

A gépen végzendő minden munka előtt feltétlenül kapcsolja ki a dugvillát a konektorból. Az esetben, ha a gépet hosszabb ideig nem fogja használni, ajánlatos pár csepp olajat a légszűrőre cseppenteni. Ennek az az értelme, hogy a legközelebbi üzemeltetésnél a kompresszor hengerének a falai előre olajozva lesznek.

• A műanyag alkatrészek tisztításához nedves textiliát használjon. Tisztítószerek, oldószerek és éles tárgyak használata tilos.
• A szellőztető nyilásokat és a mozgó alkatrészeket minden használat után puha kefével, vagy ecsettel tisztítsa meg a leülepedett portól.
• A fémalkatrészeket rendszeresen olajozza.

Nyomáskapcsoló:

A kompresszor automatikus nyomáskapcsolóval van ellátva, mely a munkanyomás felső határának az elérése után a kompresszort automatikusan kikapcsolja, s újra bekapcsolja ismételt levegőszükséglet esetén. A bekapcsolási nyomás értéke 6,5 barr, a max. nyomás 8 barr.

Szemlékre és karbantartásra vonatkozó biztonsági utasítások

Minden használat után

A szellőztető nyílásokat és a mozgó alkatrészeket tisztítsa meg a portól.

Rendszeresen

A mozgó fémalkatrészeket olajozza meg (univerzális olaj) Ellenőrizze a csavarokat, be vannak-e szorítva. Rendszeresen (legalább havonta) engedje ki a légtartályból a kondenzátot. Ellenkező esetben megrozsdál, s ez a jótállási jog elvesztéséhez vezet. Máskülönben a kompresszorhoz semmiféle karbantartás nem szükséges.

(A kondenzát a tartály szinétől barnára szineződhet).

1. Húzza ki a dugvillát a konektorból!
2. A kieresztő szelepet (9) akkor nyissa ki, ha a légtartályban a nyomás alacsony (max. 1 barr), majd a kondenzátot teljesen engedje ki. ( Használjon megfelelő edényt)
3. A szelepet zárja vissza

Légszűrő

A légszürő betétjét ajánlatos idönként kitisztítani. Távolítsa el a légszürő fedelének a dugóját és emelje ki a habszüröt, melyet

langyos szappanos vízzel mosson ki, majd szerelje vissza a légszűrő fedelét.

Túlmelegedés elleni biztosíték. (modelltől függően)

Ha a kompresszor műszaki defektel van terhelve vagy állandó üzemeléssel, az árambevezetés termo-kapcsolóval automatikusan megvan szakítva. Ha ez a helyzet feláll, akkor ajánlott a kompresszort a hálózatról lekapcsolni és kb. 5 percig hagyni hülni. Ha a kompresszor bizonyos munkaidő után ismét nem indul meg, hagyja hülni további 3 percet.

	Hiba	Oka	Elhárítása
A	Kompresszor bekacsolás után nem indul	A légtartályban lévő nyomás nagyobb mint az indító nyomás	Anyomást a tartályból engedje ki, hogy a nyomáskapcsoló automatikusan bekapcsoljon.
		Hibás betáplálás	Bevezető áramot ellenőriztesse szakemberrel.
		Motor kioldója szaggatja az áram bevezetést.
		Hibás nyomás kapcsoló	Nyomáskapcsolót cseréltesse ki szakemberrel.
B	Kompresszor a bekapcsolási nyomás elérésénél röviden megindul illetve búg és utána automatikusan kikapcsol.	Bevezető vezeték nagyon hosszú vagy nagyon kicsi a keresztmetszete.	Ellenőrizze a kábel hosszúságát és átmérőjét.
C	Kompresszor állandóan megy	Szívó szűrő erősen szennyezett	A szűrót tisztítsa ki vagy cserélje ki.
		A pneumatikus szerszámnak nagy a levegő fogyasztása	Ellenőrizze a pneumatikus szerszám levegőfogyasztását, keresse fel a márkaeladót.
		Kompresszor tömítetlensége	Lokalizálja a tömítetlenséget és tájékoztassa a Güde szervizet.
		Sok a lecsapódás a levegő tartályban.	Lecsapódást eressze ki.
		Tömitetlen a pneumatikus csővezeték	Ellenőrizze a pneumatikus csővezetéket, tömítse el.
		A lecsapoló szelep nyitva vagy hiányzik	Zárja le illetve szerelje be.
D	Üzemközben a tehermenetsítő szelepből a nyomáskapcsoló alatt levegő illan el.	Tehermenetesítő szelep nem tömör.	Tisztítsa ki vagy cserélje ki a tehermentesítő szelepet.
E	A kikapcsolási nyomás elérése után a tehermenetsítő szelepből a nyomáskapcsoló alatt nyomáslevegő szabadul fel, amíg nincs elérve a bekapcsolási nyomás.	Visszacsapó szelep betétje nem tömör vagy hibás	Visszacsapó szelep betétjét tisztítsa ki vagy cserélje ki
		Visszacsapó szelep meghibásodott.	Cserélje ki a visszacsapó szelepet.
F	Kompresszor gyakran bekapcsol	Sok a lecsapódás a levegő tartályban.	lecsapódást eressze ki.
		Kompresszor túl van terhelve
g	Biztonsági szelep kifúj	A levegőtartályban lévőnyomás nagyobb mint a beállított kikapcsolási nyomás	Nyomás kapcsolót állítassa be/ cseréltesse ki szakemberrel (Güde szerviz).
		Biztonsági szelep hibás.	Cserélje ki a biztonsági szelepet vagy keresse fel a Güde szervizet.
H	Kompresszor nagyon melegszik	Bevezető levegő nem elegendő	Biztosítsa az elegendő levegő bevezetést és elvezetést (faltól minimális távolság 40 cm).
		A hűtőbordázat a hengeren (hengerfejen) szennyezett.	A hűtőbordázatot a hengeren (hengerfejen) tisztítsa le.
		Nagyon hosszú használat	Kapcsolja ki a kompresszort.
I	Az olaj mennyiség növekszik anélkül, hogy fel lenne öntve.	Lecsapódás gyülemlik az olajban.	kopresszor túldimenzált, tályékoztassa a Güde szervizt..
		A levegő nagyon nedves	Cserélje ki az olajat
J	Kompresszor melegedik és kikapcsol	Kompresszor túl van terhelve	Tájékoztassa a Güde szervizet.
		Kompresszor hibás	Tájékoztassa a Güde szervizet.
		Kompresszor alul feszültségen van	Tájékoztassa a Güde szervizet.
		Környezet hőmérséklete. 35°C	Tájékoztassa a Güde szervizet.

Karbantartási táblázat

A karbantartási időközök normális üzemelésre vonatkoznak extrém üzemi feltételekhez a karbantartás időközei megfelelően rövidülnek.

Tevékenység:	Időközök	dátum	dátum	dátum	dátum
Szívó szűrőellenőrzése• tisztítás• csere	Hetente, minden50 üzemóra utánmin. 1x évente
Visszacsapó szelep és betétjetisztítása	évente
Olaj állapotának ellenőrzése	Naponta illetve minden üzemelés előtt.
OlajcsereÁsványi olaj, szintetikus olajcseréje	minden 50 üzemóra után1x éventeMinden két évben
Olaj feltöltés/ után-öntése	Szükség szerint
Lecsapódás ki engedése alégtartályból	Minden használat után
Lecsapódás kiengedése a szűrő redukciós szelepjéből	Minden használat után
Levegőszűrő betétjének tisztítása	Szükség szerint
Kompresszor tisztítása Szükség szerint
Csavarkötések ellenőrzése	Először 10 üzemóra után, utánaminden 500 üzemóra után.

EU AZONOSSÁGI NYILATKOZAT

Ezennel mi, a

Güde GmbH & Co. KG

Birkichstraße 6

D-74549 Wolpertshausen,

Németország,

kijelentjük, hogy az alábbiakban megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek.

A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényét veszti.

A gép jelzése:

KOMPRESSZOR KÉSZLET 231/8/24 6-tlg.

Megr.szám:

71095

Illetékes EU előírások:

2006/42/EG

2006/95/EG

2004/108/EG

Használt harmonizált szabványok:

EN 1012-1:1996

EN 60204-1:2006

EN 55014-1:2006

EN 55014-2/A1:2001

EN 61000-3-2:2006

EN 61000-3-3/A2:2005

EN 61000-3-11:2000

Certifikációs szerv:

TÜV SÜD Product Service GmbH

Ridlerstrasse 65

D-80339 München

Deutschland

Referenciós szám:

Z1A 09 05 70473 008

E8N 09 05 70473 002

Zajszint

Lwa: 90 dB

Lpa: 79,8 dB

Dátum/ a gyártó aláírása: 2011.02.17

Az aláíró személy adatai: Arnold úr, ügyvezető

igazgató

Müszaki dokumentáció: J. Bürkle; FBL QS
