HASZNÁLATI ÚTMUTATÓ EWADC12CZXR DAIKIN

A - Tipikus hütő áramkör - A vízbeömlő- és kiömlönyllás jelzésszerű. A pontos összeköttetésekért lásd a berendezés szerkezeti rajzát.

Ezen kézikönyv fontos segítséget jelent a szakemberek számára, ám nem helyettesítheti a szakember jelenlétét.

Köszönjük, hogy termékünket választotta.

A BERENDEZÉS BESZERELÉSE ÉS HASZNÁLATÁNAK MEGKEZDÉSE ELÖTT OLVASSA EL FIGYELMESEN A JELEN ÚTMUTATÓT.

A NEM MEGFELELŐ BESZERELÉS ÁRAMÜTÉST, RÖVIDZÁRLATOT, SZIVÁRGÁST, TÜZET VAGY MÁS KÁROKAT ILLETVE SZEMÉLYI SÉRÜLÉSEKET OKOZHAT. A BERENDEZÉST CSAK SZAKEMBER/TECHNIKUS SZERELHETI BE.

A BERENDEZÉS BEINDÍTÁSÁT CSAK MEGFELELŐ SZAKÉRTELEMMEL ÉS ENGEDÉLLYEL RENDELKEZŐ SZEMÉLYEK VÉGEZHETIK.

A MÜVELETEKET A HELYI TÖRVÉNYEKNEK ÉS SZABÁLYOZÁSOKNAK MEGFELELÖEN KELL ELVÉGEZNI

AMENNYIBEN A JELEN ÚTMUTATÓ BÁRMELY RÉSZE NEM LENNE EGYÉRTELMÚ A BERENDEZÉS BESZERELÉSE ÉS BEINDÍTÁSA SZIGORÚAN TILOS.

KÉRDÉSEK ESETÉN ILL. TANÁCSOKÉRT ÉS INFORMÁCIÓKÉRT FODULJON A GYÁRTÓ KÉPVISELŐJÉHEZ.

Leírás

Az ön által vásárolt "léghütéses folyadékhűtő" egy olyan berendezés, amelyet víz (vagy víz és glikol) hűtésére terveztek az alábbi üzemi tartományokon belül. A berendezés működése a fordított Carnot ciklú részeire (kompresszió, kondenzáció és a gőz elpárolgása) alapul. A legfontosabb alkotóelemek:

• Csavarkompresszor a hütő göz nyomásának növelésére a párolgás nyomásról a kondenzációs nyomásra.
• Párologtató, ahol az alacsony nyomású hűtőfolyadék elpárológ, és ezzel hűti a vízet.
• Kondenzátor, ahol a nagy nyomású gáz kondenzálódik, és egy léghütéses höcserélő segítségével leadja a légkörbe a lehűtött vízbő eltávolított hőt.
• Szabályozószelep, amely lehetővé teszi a kondenzált folyadék nyomásának csökkentését a kondenzációs nyomásról a párolgási nyomásra.

Álatános információk

Minden berendezést kapcsolási rajzokkal, hitelesített rajzokkal, azonosító címkével; és megfelelőségi nyllatkozattalszállitunk: ezek tartalmazzák az ön által vásárolt berendezés mindei adatát. EZEKET AZ ÚTMUTATÓ ALAPVETŐ ÉS SZERVES RÉSZEKÉNT KELL KEZELNI.

Amennyiben az útmutatóban szereplő és a berendezés dokumentumai által tartalmazott adatok között eltérések lennének, a berendezés dokumentumaiban szereplő adatok az irányadóak. Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez.

A jelen útmutató célja, hogy a berendezést beszerelő szakember és a berendezés kezelője biztosíthassák a berendezés megfelelő beszerelését, üzembehelyezését és karbantartását anélül, hogy károkat okozna tárgyakban, háziállatokban vagy személyi sérüléseket okozna.

A berendezés átvétele

Amikor a berendezés eléri a beszerelés helyét, vizsgálja át, hogy nem szenvedett-e sérüléseket a szállítás során. Az átvételi jegyzőkönyvben szereplő összes alkatrészt ellenőrizze.

Ha a berendezésen sérülések láthatók ne távolítsa el a sérült alkatrészt, hanem közölje a fuvarozóval a kárt, és kérje az alkatrész átvizsgálását. A kárról haladéktalanul értesítse a gyártó képviselőjét, és lehetőség szerint mellékeljen fényképeket is, amelyek segítségével tisztázható a felelősség kérdése.

A kárt ne javítsa ki, amíg a szállítást végző cég képviselője nem ellenőrizte a berendezést.

A berendezés beszerelése előtt ellenőrizze, hogy modell és a cimkén jelzett feszültségérték megfelelőek. A berendezés átvételét követően az esetleges károkért a gyártó nem vonható felelősségre.

Üzemi tartomány

Tárolás

A környezeti értékeknek az alábbi tartományokon belül kell maradniuk: Minimum külső hőmérséklet : -20°C

Maximum külső hőmérséklet : 57°C

Relatív páratartalom : 95% lecsapódás nélkül

Ha a berendezét a fentinél alacsonyabb hőmérsékleten tárolja az egyes részek sérülhetnek. Ha a hőmérséklet meghaladja a fenti határértéket, kinyilhatnak a biztonsági szelepek. Az olyan környezetben, ahol nagy a páralecsapódás mértéke, az elektromos részek sérülhetnek.

Működés

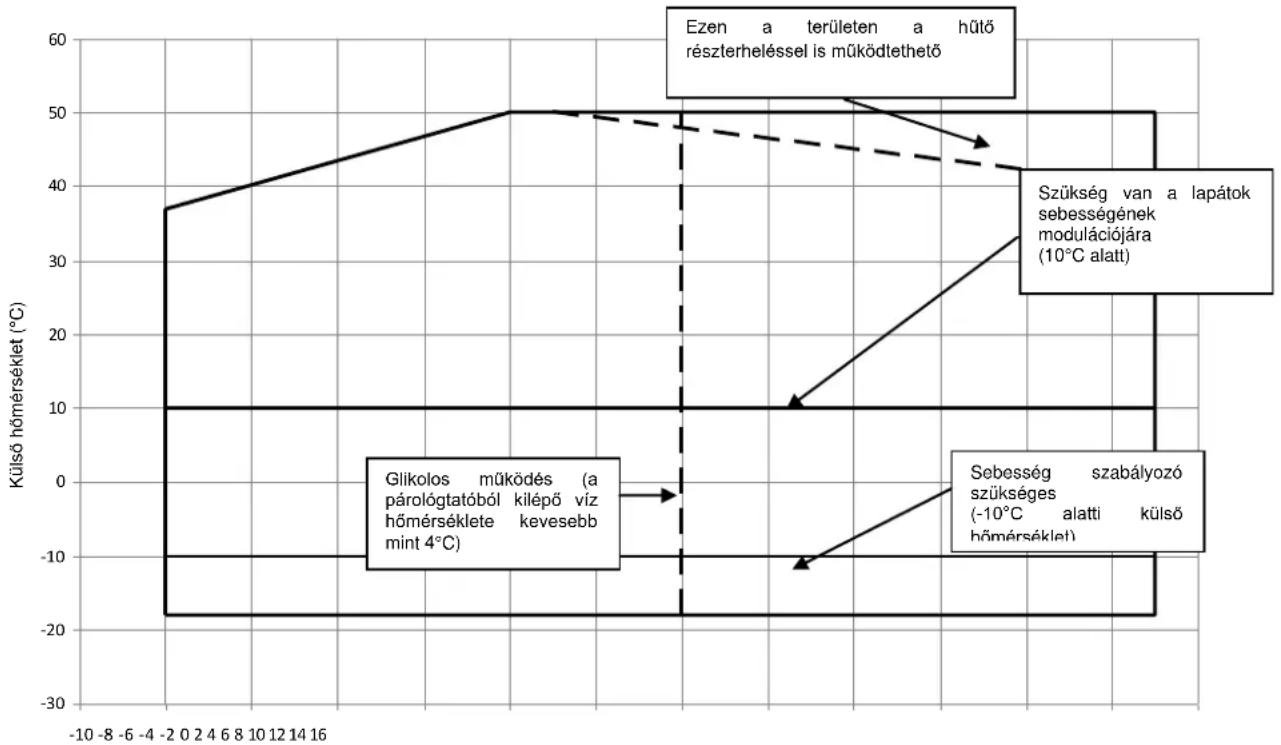

Az üzemeltetés a 2. ábra határértékein belül engedélyezett.

Az egységet a párologtató névleges vízhozamához képest 50% és 140%-os teljesítményértékek között kell működtetni (normál üzemi körülmények között).

A üzemeltetési tartományon kívü eső működtetés károsíthatja a iberendezést.

Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez.

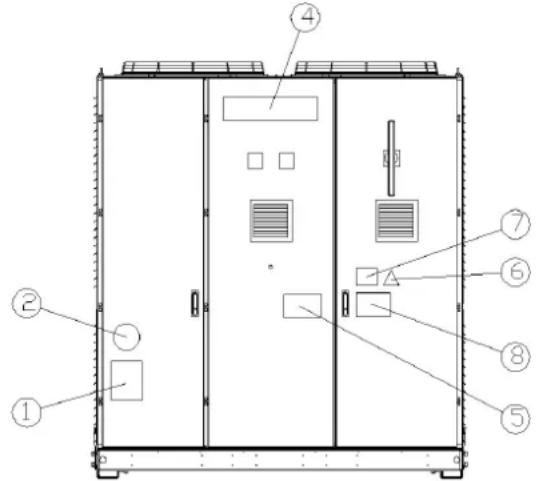

Ábra 1 – Az elektromos burokaltokra elhelyezett címkék értelmezése

1 – Nem gyűlékony gáz jele	6 – Áramütés veszélye jel
2 – Gáz típusa	7 – Figyelem veszélyes feszültség
3 – A berendezés adatait tartalmazó tábla	8 – Figyelem vezeték befogás
4 – A gyártó logója	9 – Utasítások a berendezés felemeléséhez
5 – Figyelem vízvezetékek feltöltése

Ábra 2 – Üzemi tartomány

Párologtatóból kilépő víz kömérséklete (°C)

Biztonság

A berendezést rögzítse szilárdan a talajhoz.

Az alábbi szabályok betartása alapvető fontosságú:

• A berendezést csak az alaphoz rögzített sárgával jelölt emelőpontok használatával emelje fel.
• A főkapcsoló kinyitása és az áramellátás megszüntetése előtt a berendezés elektromos részeihez nyúlni tilos.
• A megfelelő védőszigetekés használata nélkül, az elektromos részekhez nyúlni tilos. Ne nyúljon az elektromos részekhez víz vagy nedvesség jelenlétében.
• Az éles szélek ill. a kondenzátor egység kömyékének felületei sérüléseket okozhatnak. Kerülje ezekkel a részekkel való közvetlen érintkezést, és használjon megfelelő védőfelszerelést.
• Mielött a hütőlapátokon és/vagy a kompresszorokon karbantartási munkálatokat végezne, nyissa ki a főkapcsolót, és szüntesse meg a berendezés áramellátását. Ezen szabályok figyelmen kívül hagyása súlyos személyi sérülésekhez vezethet.
• Ne helyezzen szilárd tárgyakat a vízvezetékbe, amíg a berendezés csatlakoztatva van a rendszerhez.
  A vízvezetékbe szereljen be egy szűröt a höcserélő bemenete elé.
• A berendezés biztonsági szelepekkel van ellátva mind a hűrőkör nagy nyomású mind a kis nyomású oldalán.

A mozgó részek biztonsági berendezéseit eltávolítani szigorúan tilos.

A berendezés hirtelen leállása esetén, kövesse a berendezés átvételekor kapott dokumentáció szerves részét képező irányító pult kezelési útmutatójának utasításait.

Tanácsos a berendezés beszerelését és karbantartását más személyek jelenlétében végezni. Balesetek vagy felmerülő problémák esetén az alábbi módón járjon el:

• Órizze meg a nyugalmát
• Ha a beszerelés helye rendelkezik vészjelző gombbal, nyomja meg.

• A sérült személyt vigye a berendezéstől távol meleg helyre, és fektesse pihenő pozícióba

• Lépjen haladéktalanul kapcsolatba az épületben tartózkodó biztonsági felelőssel, vagy a sürgősségi szolgálat embereivel.

• A sérült személy mellett maradva várja meg az orvosi segítséget
• Az elsősegélyt nyújtó személyeket lással el minden szükséges információval.

Ne állítsa fel a berendezést olyan helyen, amely a karbantartási munkák során veszélyes lehet (pl. korlát nélküli állványzat, vagy a folyadékhütőnek alkalmatlan hely).

Zaj

A berendezés által keltett zaj elsősorban a kompresszorok és a ventilátor lapátok forgásából származik.

Az egyes modellek által kibocsátott zajszint az eladáskor átadott dokumentációban kerül feltüntetésre.

Ha berendezést megfelelően szerelik be, megfelelően használják és rendszeresen karbantartják, a berendezés által kibocsátott zajaszint nem jelent kockázati tényezőt, így nincs a berendezés mellett tartósan dolgozók számára speciális védőfelszerelésre.

Különleges zajkibocsátási szintet igénylő beszerelés esetén szükség lehet zajszint csökkentő berendezések alkalmazására.

Mozgatás és felemelés

A fel- és lerakodás ill. szállítás során kerülje el, hogy a berendezés rázkódjon vagy más tárgyakkal ütközzön. A berendezés csúsztatása csak a szállítójárműről való fel- és lerakodás esetén megengedett. Rögzítse a berendezést a szállítójárművön úgy, hogy a berendezés ne mozdulhasson el, és ne okozzon károkat. Járjon el kellő körültekintéssel, hogy a szállítás, fel- és lerakodás során a berendezés egyetlen része se essen le.

A berendezés minden eleme rendelkezik sárga színnel jelölt emelőpontokkal. A berendezés felemeléséhez csak ezek a pontok használahtóak a 3 ábrán látható utasításoknak megfelelően.

Távtartó rudak használatával előzze meg a kondenzátor bankok sérülését. A rudakat a ventilátorok rácsaitól legalább 2,5 méterre helyezze el.

A teljes biztonság érdekében használjon a berendezés súlyának megfelelő teherbírású köteleket és távtartó rudakat. Ellenőrizze a berendezés súlyát a berendezésen elhelyezett címkén.

A berendezést a lehető legnagyobb körültekintéssel emelje fel, követve címke felemelésre vonatkozó utasításait. A berendezést lassan emelje fel annélkül, hogy a berendezés megdölne.

Felállítás és összeszerelés

A berendezést kültéri használatra tervezték (teraszon vagy talajon), amennyiben a beszerelés helye mentes azon akadályoktól, amelyek csökkenthetik a kondenzáló egységekbe jutó levegő mennyiségét. A berendezést nagy teherbírású sík felületen állítsa fel. Ha a berendezést teraszon vagy tetőn kívánja felállítani, szükség lehet súlyelosztó gerendák alkalmazására.

Ábra 3 – A berendezés felemelése

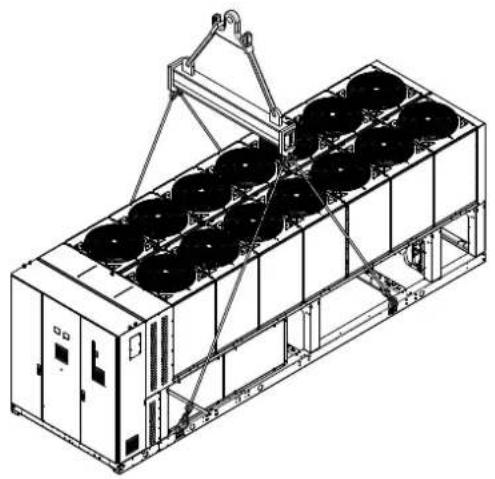

kétkompresszoros egység

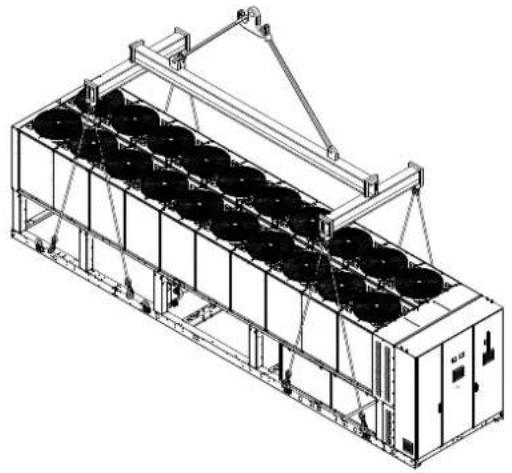

háromkompresszoros egység

Amennyiben a berendezést a talajon kívánja felállítani, helyezze a gépet egy olyan legalább 250 mm magas beton alapra, amely szélesebb, mint a berendezés, és képes megtartani a berendezés súlyát. Ha a berendezést emberek vagy állatok által könnyen megközelíthető helyre állítja fel, tanácsos a konenzátor és a kompresszor köré védőrácsot emelni.

A jobb teljesítmény biztosítása érdekében, kövesse az alábbi tanácsokat és utasításokat:

Kerülje el a levegő visszaforgatását.

• Biztosítsa, hogy nincs a berendezés környékén olyan nagyobb akadály, amely meggátolhatja a megfelelő levegőáramlást.
• A zaj és vibráció csökkentése érdekében győződjön meg arról, hogy az alap elég szilárd.
• Annak elkerülése érdekében, hogy a kondenzátor egységek porral szennyeződjenek, ne állítsa fel a berendezést különösen poros környezetben.
• A rendszerben lévő víznek különösen nagy tisztasági fokúnak kell lennie: távolítsa el az olaj és rozsdamaradványokat. A berendezés bemeneti csöveére szereljen be egy vlztisztító szűrőt.

Minimális térszükséglet

A kondenzáló egységek megfelelő levegöelláttása érdekében tartsa be a minimális térkövetelményeket.

Amikor a berendezés felállításához kiválasztja a megfelelő helyet, vegye figyelembe az alábbi tényezőket:

• Kerülje el a levegő visszaforgatását
• Biztosítson a léghütésés kondenzátor számára megfelelő levegőellátást.

A fenti tényezők növelhetik a kondenzációs nyomást, amely az energiafelhasználás hatékonyságának csökkenéséhez, tehát a hűtés hatékonyságának csökkenéséhez vezet.

Biztosítani kell, hogy a későbbi karbantatási munkálatok elvégzéséhez elegendő hely álljon rendelkezésre a berendezés midnen oldalán. Biztosítsa, hogy a levegő függőleges kivezetése akadálymentes.

Ha a berendezést a berendezéssel azonos magasságú fal vagy más akadály veszi körbe, a berendezést a faltól ill. az akadálytól legalább 2500 mm távolságra állítsa fel. Ha az akadályok a berendezésnél magasabbak, ez a távolság legalább 3000 mm legyen.

Ha a berendezést a falaktól ill. függőleges akadályoktól az ajánlottnál kisebb távolságra állítja fel, a meleg levegő visszaforgatás és/vagy a léghütéses kondenzátor nem megfelelő levegőellátás olyan együttese léphet fel, amely csökkentheti a berendezés teljesítményét és hatékonyságát.

Minden esetben a mikroprocesszor lehetővé teszi, hogy a berendezés alkalmazkodjon az új működési körülményekhez, midnenkor biztosítva a körülmények által megengedett maximális teljesítményt (akkor is, hogyha az oldalsó távolságok az ajánlottnál kisebbek) kivéve ha a működési körülmények veszélyeztetik a személyzet biztonságát vagy a berendezés megbízhatóságát.

Amikor két vagy több berendezést állít fel egymás mellé, azt tanácsoljuk, hogy tartson legalább 3600 mm-es távolságot a kondenzátor bankok között.

További megoldásokért, kérjük fordujon a gyártó képviselőjéhez.

Zajvédelem

Amikor a zajkibocsátás ellenőrzése fokozott jelentőséggel bír, fordítson különös figyelmet a berendezés alapjának szigetelésére. Ehhez szerelje fel a megfelelő rezgéscsökkentő elemeket (opciós kiegészítő). A vízvezeték csatlakozásaira is szereljen fel felxibilis csatlakozókat.

Vízvezetékek

A vízvezetékeket a lehető legkevesebb kanyarral és függőleges irányváltással kell megtervezni. Így jelentősen csökkenthetőek a szerelési költségek, és javul a berendezés teljesítménye.

A vízrendszernek a következőkkel kell rendelkeznie:

1. Vibráció csökkentő szerelékekkel, amelyek csökkentik a rezgés átadását a berendezéseknek.
2. Izoláló szelepekkel a vízvezetékrendszer berendezésről való leválasztására a karbantartási munkálatok idejére.
3. Áramlás kapcsoló.
4. Kézi vagy automata levegőztető berendezéssel a rendszer legmagasabb pontján és leeresztő berendezéssel a legalacsonyabb ponton.

5. Egy párologtatóval és egy hővisszanyerő berendezéssel (fontos, hogy ezeket ne a rendszer legmagasabb pontjára helyezzék el).

6. Egy megfelelő berendezéssel, amely a vízvezeték renszert nyomás alatt tartja (szabályozó kád, stb.).

7. Víznyomás- és hőmérséklet kijelzőkkel, amelyek segítik a személyzetet a karbantartási munkálatok során.

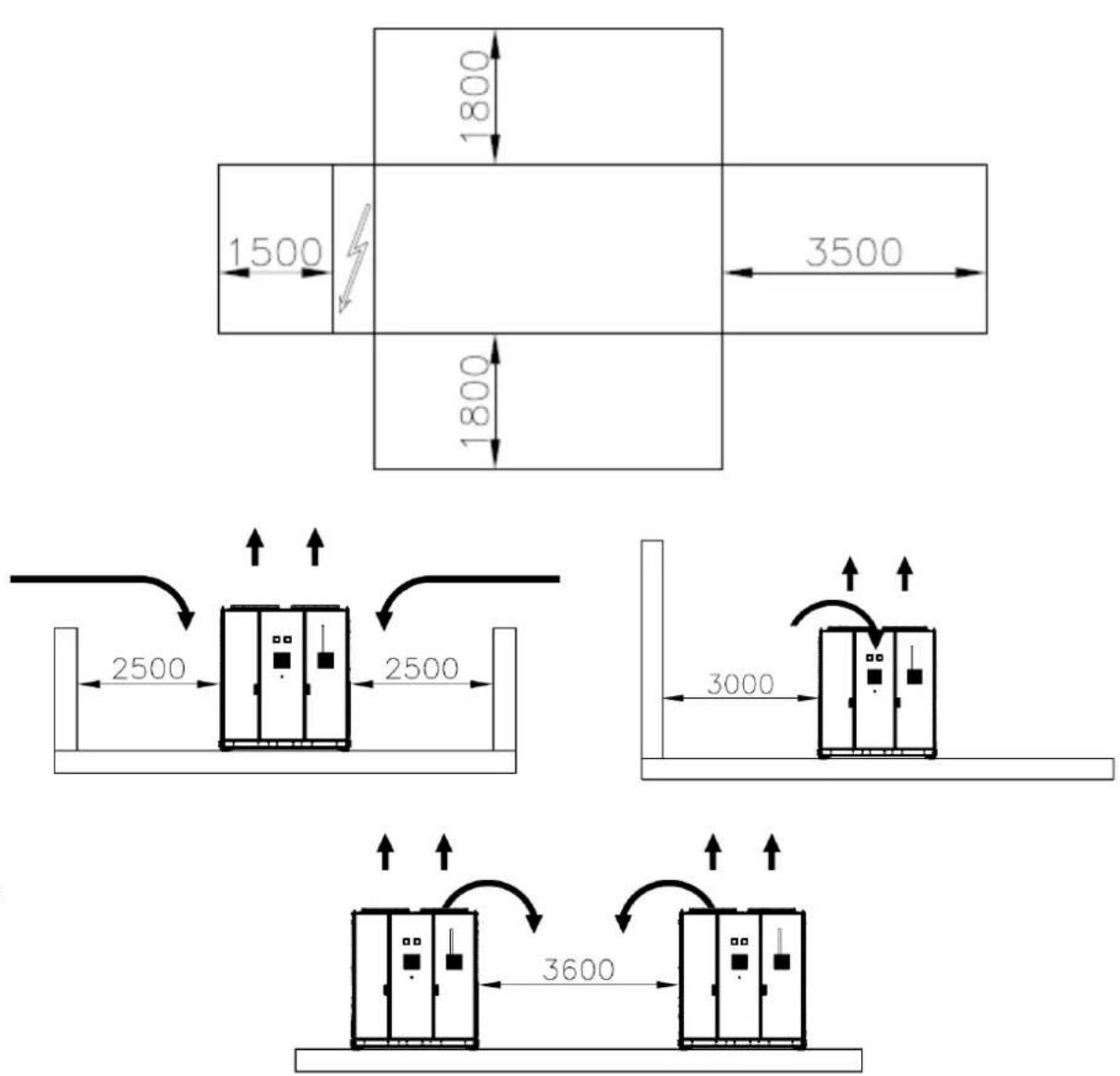

Ábra 4 – minimális térszükséget

1. Egy szürövel vagy más olyan beredezéssel, amely eltávolitja a vizből a szilárd részecskéket. A szűrő használata meghosszabbítja a berendezés élettartamát, és segít a vizvezeték rendszer jó állapotának fenntartásában.
2. A párologtatóban egy elektromosfütőszál és termosztát van, amely védelmet biztosít a víz megfagyása ellen – 25°C-os külső hőmérsékletig. A vízvezeték rendszer minden más a berendezésen kívül található részét védeni kell a fagy ellen.

3. A hövisszanyerő berendezésböl öntse ki télen a vizet, kivéve ha a vízhez a megfelelő arányban etilénglikolt kever.

4. A berendezés cseréje esetén az egész vízvezeték rendszert ki kell üríteni és meg kell tisztítani az új berendezés beszerelése előtt. Az új berendezés beindítása előtt ajánlatos a vizet a megfelelő módon kezelni és a szokásos vizsgálatokat elvégezni.

5. Ha a vízvezetékbe fagyállóként glikolt önt, ügyeljen arra, hogy az elszívonyomást csökkentse; a berendezés teljesítménye csökken, és a nyomás esés nő. A gép minden biztonsági renszerét, pl. fagyálló és a kis nyomás elleni védelem újra be kell állítani.
6. A vízvezetékek szigetelése előtt ellenőrizze, hogy a vezeték nem folyik-e.

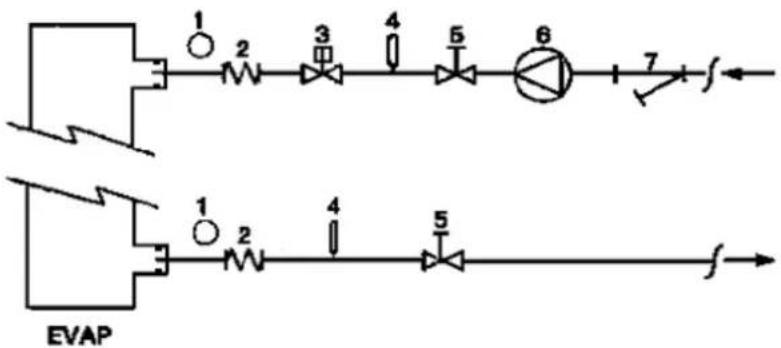

Ábra 5 – A vízvezetékek bekötése a párologtatóba

1. Manométer
2. Fexibilis csatlakozó
3. Áramlás kapcsoló

4. Hömérséket mérő szonda

5. Izoláló szelep

6. Szivattyú
7. Szürö

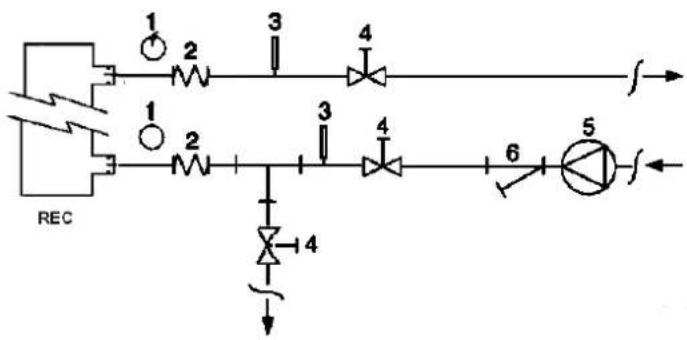

Ábra 6 - Vízvezetékek bekötése a hővisszanyerő höcserélökhöz

1. Manométer
2. Fexibilis csatlakozó

3. Hőmérséket mérő szonda

4. Izoláló szelep

5. Szivattyú
6. Szürő

A víz kezelése

A berendezés beindítása előtt, tisztítsa ki a vízvezetékrendszert. Piszok, vízkő, rozsdás üledék és egyéb anyagok lerakódhatnak a hőcserélő belsejében csökkentve a hőcserélő teljesítményét. Valamint növelheti a nyomás esést, csökkentve ezzel az átfolyó víz mennyiségét. A víz megfelelő kezelésével csökkentheti a korrózó, erózió, vízkőképződés,

stb. veszélyét. A megfelelő vízkezelést helyben kell meghatározni a renszer és a víz tulajdonságai alapján. A gyártó nem vonható felelősségre a nem megfelelő vízkezelésből származó károkért vagy a berendezés elégtelen működéséért.

Táblázat 1 – Az elfogadható vízminőség határértékei

pH (25°C)	6,8:8,0		Összes vízkeménység (mg CaCO_3 /l)	< 200
Elektromos vezetőképesség μS/cm (25°C)	<800		Vas (mg Fe / l)	< 1,0
Klórion (mg Cl / l)	<200		Szulfidion (mg S^2- /l)	Nincs
Szulfátion (mg SO_4^2- /l)	<200		Ammóniumion (mg NH_4^+ /l)	< 1,0
Alkalinitás (mg CaCO_3 /l)	<100		Szilíciumdioxid (mg SiO_2 /l)	< 50

Hővisszanyerő hőcserélők és párologtatók fagyás elleni védelme Minden párologtató rendelkezik egy termosztát által ellenőrzött fűtőszálla megfelelő fagyás elleni védelmet biztosít -25°C-ig. Azonban egyéb kiegészítő módszereket is használhat a fagyás elleni védelem biztosítására (kivéve hőcserélők teljesen üresek, és fagyálló folyadékkal ki vannak tisztítva). Egy teljes rendszer tervezése során az alábbiakban felsorolt két (vagy tö védelmi módszert kell figyelembe venni:

- A víz áramlása folyamatos kell hogy legyen a vezetékekben és a höcserélőkben

A megfelelő mennyiségű glikol használata a rendszerben.

- Hőszigetelés és az alacsony hőmérsékletnek kitett csövek kiegészítő fűtése

A hőcserélő kiüntése és kitisztítása a tél időszakban

A beszerelésért és/vagy a karbantartásért felelős személyek feladata a n befagyását megakadályozó módszerek kialakítása. Biztosítsa, hogy f elleni védelem során a megfelelő karbantartási munkálatokat elvégezzék utasítások figyelmen kívül hagyása károkat okozhat a berendezésben. A fagykárokra a garancia nem terjed ki.

Az áramlás kapcsoló beszerelése

A párologtató működéséhez megfelelő vízmennyiség biztosítása miattorduljon a gyártó által megbízott műszaki szolgálathoz.

elengedhetetlen egy áramlás kapcsoló beszerelése a vízvezeték rendszerbe

Az áramlás kapcsolót felszerelheti a bemeneti vagy a kimeneti vízvezetékresakos karbantartási munkálatok áramlás kapcsoló feladata az, hogy leállítsa a berendezést ha a vízellatás megszűnik; ezzel védi a párologtatót a befagyástól.

A gyártó opcióként elláthatja a gépet egy kifejezetten az ön berenc számára kiválasztott áramlás kapcsolóval.

Ezt a típusú lapátos áramlás kapcsolót folyamatos külső használatra terv (IP67) 1"-6" vezetékátmérőkre.

Az áramláskapcsolót egy tiszta érintkezővel látták el, amelyet a kapcsolá jelölt kapcsokhoz kell bekötni.

Az áramlás kapcsolót úgy kell beállítani, hogy akkor kapcsoljon be, amiké párologtatóba érkező víz mennyisége a névleges hozam 50%-a alá esik.

Hővisszanyerő

Kérésére a berendezést hővisszanyerő rendszerrel is ellátjuk.

A rendszer egy a komprsszor kimeneti csövére felszerelt vízzel hütött hő és egy a kondenzációs nyomást ellenőrző berendezést tartalmaz.

A kompresszor burkolaton belüli megfelelő működédének biztosításá hővisszanyerő egység nem üzemelhet 28°C-nál alacsonyabb vízhőmérséklet mellett.

A berendezés tervezőjének és a folyadékhűtő beszerelőjének a feladata értékek betartását biztosítani (pl. visszaforgatás megkerülő szelep használatával).

Elektromos rendszer

Általános információk

A bernedezés minden elekotrmos csatlakozását a hatályos jogszabályoknak megfelelően kell bekötni.

A beszerelés, kezelés és karbantartás miden lépését megfelelő képzéssel rendelkező személyek végezzék.

Nézze át az ön által vásárolt berendezés kapcsolási rajzát. Ha a 4 beredezésen nem található meg a kapcsolási rajz vagy a rajz elveszett, 5 lépjen kapcsolatba a gyártó képviselőjével, aki eljuttat egy másolatot önhöz.

Ha a rajzon szereplő adatok és a berendezés kapcsolótáblája/elektromos vezetékei nem egyeznének meg, forduljon a gyártó képvselőjéhez.

Csak réz vezetőket használjon, mert ellenkező esetben a csatlakozási pontok túlmelegedhetnek vagy korrodálódhatnak, és ezzel károsíthatják a berendezést.

Az interferencia elkerülése érdekében az irányítószervek vezetéketit az elektromos vezetékektől elkülönítve kösse be. Használjon különböző elektromos csöveket.

A berendezés karbantartásának megkezdése előtt nyissa a berendez áramellátásáért felelős főkapcsolót.

Ha a berendezés ki van kapcsolva, de a főkapcsoló zárt állásban van, a használt áramkörök továbbra is aktívak maradnak.

Ne nyissa ki a kompresszorok csatlakozásait, amíg a főkapcsoló zárt állá van.

Ha a berendezés olyan egységeket tartalmaz, amely harmonikus rezgéseket hoz létre (pl. VFD és fázis megszakító) az áramszökés a föld felé sokkal nagyöbb is lehet (kb 2 Amper).

Az áramellátás vádőberendendezéseit a fenti értékeknek megfelelően tervezze meg.

Működés

A kezelő felelősségei

Alapvető fontosságú, hogy a kezelő a berendezés használatának megkezdése elött megfelelő képzésben részesüljön, és megismerkedjen a berendezéssel. A jelen útmutató elovasása mellett, a kezelőnek tanulmányoznia kell a mikroprocesszor működését és az elektromos rendszer rajzát, hogy megértse műszerek bekapcsolásának sorrendjét, a működést, a műszerek leállásának sorrendjét és az összes biztonsági berendezés működését.

A berendezés első beindításakor a gyártó egy technikusa válaszol az ön agvas Kerdeseire és segítséget nyújt a berendezés helyes üzemeltetéséhez.

A kezelőnek fel kell jegyeznie minden egyes beszerelt berendezés működési adatait. Egy másik naplóban tüntesse fel a berendezésen elvégzett időszakos karbantartási munkálatokat és egyéb a gépen végzett beavatkozásokat.

Ha a kezelő szokatlan működést vagy meghibásodásra utaló jeleket észlel,

Azésisztencia és korlátozott jótállás

A gyában minden egyes berendezést tesztelnek, és a gyártó a

berendezésekre az első beindítást követően 12 hónapig vagy az átadást követően 18 hónapig jótállást vállal.

A berendezéseket a legmagasabb minőségi stadardek alapján fejlesztették ki egyárották, hogy a többéves probléma mentes működést biztosítsanak.

Míndazonáltal a berendezések meghibásodásának elkerülése érdekében fontos, hogy a jelen útmutatóban tartalmazott időszakos karbantartási munkálatokat az előírásoknak megfelelően elvégezzék.

Azt tanácsoljuk, hogy kössön a gyártó által meghatalmazott szolgáltatóva kebőtartási szerződést, mert szakembereink tapasztalatuknak köszönhetően biztosítani tudják a berendezés hatékony és probléma mentes üzemeltetését.

Felbívjak figyelmét, hogy a berendezés a jótállási időszakban is igényel karbantartást.

Kérjük, vegye figyelembe, hogy a berendezés nem megfelelő használata (az ézeri tartomány feleti üzemeltetés, az útmutató által előírt karbantartási munkálatok elvégzésének hiánya) a jótállás megszűnését vonja maga után.

A jótállás fenntartása érdekében tartsa be az alábbiakat:

1. Aberdezés nem működhet a megadott üzemí tartományon kívül.

2. Az áramelltátás maradjon a megadott feszültségértéken belül, és legyen harmonikus rezgésektől vagy hirtelen feszültségingadozásoktól mentes.

3. A hárrofázisú rendszerben az egyenlőllenség ne halajda meg a 3%-ot. A berendezést ne kapcsolja be, amíg az elektromos rendszert érintő problémát meg nem oldotta.

4. Ne kapcsoljon ki egyetlen elektromos, elektronikus vagy mechanikus biztonsági berendezést sem.

5. A vízvezeték rendszer feltöltéséhez használt víz legyen tiszta, és megfelelően kezelt. A szűrőt a párologtatóhoz lehető legközelebb szerelje be.

6. A vízhozam nem lehet kevesebb, mint a névleges teljesítmény 80%-a, és nem haladhatja meg a névleges teljesítmény 120%-át (kivételt képez ezalól a gyártóval a megrendelés pillanatában kötött egyéb megállapodás).

Kötelező időszakos ellenőrzések és a nyomás alatt lévő berendezések elindítása

A berendezés a 2014/68/EU. Nyomástartó berendezések (PED) irányelve által felállított besorolás IV. osztályába tartozik.

Ménebbe a kategóriába sorolt folyadékhütők esetében néhány ország szabályozása előíra a berendezés egy megbízott hivatal által végzett

Jendszeres felülvizsgálatát. Ellenőrizze a felállítás helyén érvényben lévő követelményeket.

Az egyidejű egy- és hármofázisú terhelés és a fázisok egyenlőtlensége miatt a

föld felé max. 150mA áramszökés jöhet létre a berendezés egységeinek normál működési körülményei között.

Táblázat 2 – Időszakos karbantartási munkálatok

A munkálatok felsorolása	Hetente	Havonta(Megj. 1)	Évente/szezo onként(Megj. 2)
Általános:
A működési adatok leolvasása (Megj.3)	X
A berendezés átnézése az esetleges károk és/vagy meglazult elemek keresése		X
A hőszigetelés épsegének ellenőrzése			X
Tisztítás és ahol szükséges festés			X
Víz elemzése (6)			X
Az áramláskapcsoló működésének ellenőrzése		X
Elektromos rendszer:
Az ellenőrzési sorrend átnézése			X
A kontaktor kopásának ellenőrzése - szükség esetén cseréje			X
Az elektromos kapcsok rögzítésének ellenőrzése - szükség esetén a rögzítés m			X
Az elektromos kapcsolótábla belsejének tisztítása			X
Az elemek átvizsgálása, esetleges túlmelegedésre utaló jelek keresése		X
A kompresszor és az elektromos fűtőszál működésének ellenőrzése		X
A motor és a kompresszor szigetelésének mérése Megger segítségével			X
Hűtőkör:
A hűtőközeg esetleges szivásgásának ellenőrzése		X
A hűrőközeg áramlásának ellenőrzése a folyadék kémlelőüvegén keresztül - az lennie	X
A nyomásesés ellenőrzése a víztelenítő szűrőben		X
A nyomásesés ellenőrzése az olajszűrőben (megj. 5)		X
A kompresszor rezgésének vizsgálata			X
A kompresszorolaj savasságának mérése (7)			X
Kondenzártor egység:
A kondenzátorbankok tisztítása (megj. 4)			X
A lapátok megfelelő meghúzásának ellenőrzése			X
Elenőrizze a kondenzátorbank lemezeit - ha szükséges távoltsa el őket			X

Megj.:
1. A havimunkálatok magukban foglaják a hetente elvégzendőeketis.
2. Azévente (vagy a szezon kezletekor) elvégzendő munkálatok magukbanfogalaják a havi és heti munkálatokat is
3. A működésiértékeketnaponta is le lehet olvasni a magas megfigyelésistandardek betartása érdekében.
4. Azolyan kömyezetben, ahol a levegőben levő részecskékkoncentrádiójamagas, akondenzátortbanksűrűbb fisztítására lehet szükség.
5. Ha az olajszüröben a nyomásesés eléri a 2,0 bart, cserélje ki az olajszüröt
6. Elenőrizze az esellegesen felddott fémek jelenlétét.
7. TAN (teljes savszám): ≤0,10: nincs szükség beavalkozásra
0,10 és 0,19 között cseréjke ki a savszűrőketmajd 1000 üzemióra után ellenőrizze ismét. Addig folytassa a szűrök cseréjét, amíg a TAN nem megy 0,10 alá.

0,19: cseréljeki az olajat, az olajszűrőt és az olaj víztelenítő berendezését. Végezzen rendszeres ellenőrzést.

A használatban lévő hűtővel kapcsolatos fontos információk

Fluortartalmú üvegházhatású gázokat tartalmaz. A gázokat ne engedje ki a légkörbe.

Hütöközeg: R134a

GWP érték(1): 1430

(1)GWP = Globális Felmelegedési Potenciál

A standard működéshez szükséges hűtőközeg mennyiségét a berendezésen található tábla adatai mutatják.

A berendezésbe töltött tényleges hűtőközeg mennyiségét az elektromos burkolaton elhelyezett ezüstözött rudacska mutatja.

A helyi vagy uniós rendelkezésekben előírtaktól függően a hűtőközeg szivárgásának ellenőrzésére a berendezés időszakos átvizsgálására lehet szükség.

További információért forduljon a helyi kereskedőhöz.

Útmutató a gyári és helyszíni töltésű egységekhez

(A felhasznált hütöközegre vonatkozó fontos információ)

A hütörendszer feltöltése fluortartalmú üvegházhatású gázokkal történik.

Kerülje el a hütögáz légkörbe kerülését.

1 Kitörölhetetlen tintával töltse ki a termékhez adott hütöközeg töltő címkét az alábbiak szerint:

- hütőközeg töltési mennyisége az egyes körökben (1; 2; 3)

- hütöközeg teljes töltési mennyisége (1 + 2 + 3)

- számítsa ki az üvegházhatású gázkibocsátást a következő képlettel:

hütöközeg GWP értéke x Hütöközeg teljes mennyisége a rendszerben (kg) / 1000

a Fluortartalmú üvegházhatású gázokat tartalmaz

b Kör száma

c Gyári feltöltés

d Helyszíni feltöltés

e Hütőközeg töltési mennyiség az egyes körökben (a körök számának megfelelően)

f Hütöközeg teljes töltési mennyisége

g Hütőközeg teljes töltési mennyisége (Gyári + Helyszíni feltöltés)

h A hűtőközeg teljes töltési mennyiségének üvegházhatású gázkibocsátása

tonna CO2-ekvivalens szerint kifejezve

m Hütőközeg-típus

n GWP=Global warming potential (Globális felmelegedési potencial)

p Egység sorozatszáma

2 A kitöltött címkét az elektromos szekrény belső felére kell felragasztani.

Az európai vagy helyi jogszabályok megkövetelhetik a hűtőközeg-szivárgás időszakos ellenőrzését. Kérjük, további információért vegye föl a kapcsolatot a helyi forgalmazóval.

MEGJEGYZÉS

Európában a rendszerben lévő teljes hűtőközeg mennyiség üvegházhatású gázkibocsátásának értékét (tonna CO₂-ekvivalens szerint kifejezve) a karbantartás gyakoriságának megállapítására használják.

Vegye figyelembe a vonatkozó jogszabályokat.

Képlet az üvegházhatású gázkibocsátás kiszámításához:

Hütöközeg GWP értéke x Hütöközeg teljes töltési mennyisége (kg) / 1000

Alkalmazza az üvegházhatású gázok címkéjén szereplő GWP értéket. A GWP érték

a Negyedik IPCC Értékelő Jelentés alapján került megállapításra. A kézikönyvben feltüntetett GWP érték idejétmúlt lehet (pl. lehet, hogy a Harmadik IPCC Értékelő Jelentés alapján lett kiszámítva)

Hulladékbe helyezés

A berendezés fém, miúanyag és elektromos alkatrészekből épül fel. Ezeket az alkatrészeket a hatályos jogszabályoknak megfelelően helyezze hulladékba.

Az ólomtartalmú akkumulátorokat a megfelelő hulladékgyűjő központokban kell leadni.

A használt olajat a megfelelő hulladékgyűjtő központban kell leadni.

A jelenhasználatúmutató csak technikai segítség nem kötelező évényű. Azúmutató tatalménak mindenre kitejező teljességa, megbóhatósága és pontosságanemgrarantálható. Azúmutató minden adata előztes bejelentés nélkül megváltartalható. A megrendelés pillanatában közölt adatokat tekintjük véglegesenk.

Agyárlónem vállal felidösségetaz ülmutató használatalból vagy egyéri értelmezésébd származó bármityenneműközvelen vagy közvetattkárét.

Agyártó ferntartja magának a jogta tervekben szerepő vagy szerkezeti adatok megvaltoztalására előzetes étestés nélkül. Ezért a bortón szerepő kép remtekiníthető kötelező érvényűnek.

Jelen kiadvány csak információforrásként szolgál, és nem tekintendő a Daikinre nézve kötelező érvényű ajánlatnak. A Daikin a kiadvány tartalmát legjobb tudása szerint állította össze. A Daikin nem nyújt semmilyen kimondott vagy ráutaló módon garanciát a kiadvány teljességére, pontosságára, megbizhatóságára vagy célnak való megfelelésére, se a benne leit termékekre és szolgáltatásokra. A gyártó fenntartja a jogot a részletezések elözetes jelzés nélküli változtatására. A Rendelles idején között adatokat tekintse irányadónak. A Daikin kimondott elasztármelyfelsősegta kiadványhasnábbóvagyegyénietetmészébel számrazó bárniyenmenű, alegájogb módon idetmesezt közvetlen vagykövetelket karet. Mindentatalom Dakinszerzi jpgagvád

ROMÂNĂ - INSTRUCTIUNI ORIGINALE
