HASZNÁLATI ÚTMUTATÓ WS 125/8 E-01 Faust
1 Tengeljrögzítő
2 Védőburok
3 Fogatkarima *
4 Csiszolókorong
5 Karimás anya *
NL
Általános biztonsági utalások és balesetvédelem
Egy baleset és veszélymentes munka a géppel csakis akkor van garantálva, ha a biztonsági utalásokat és a használati utasításokat végig olvassa és a benne tartalmazott utalásokat betartsa.
●Minden használat előtt vizsgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. Megsérült részeket egy elektronikai szakemberrel azonnal ki kell cseréltetni.
●A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépet.
●A hálózati kábel sérülésének elkerüléséért a hálózati kábelt a géptől mindég hátrafelé vezesse el.
- A szabadban levő munkálatoknál csakis az arra engedélyezett hosszabbítókábeleket szabad használni. A használt kábeleknek legalább 1,5 mm² átmérőjűnek kell lenniük. A dugós összekötőknek védőérintkezősnek és fröccsenővíz védettnek kell lenniük.
●Tárolja gépeit biztonságban és a gyerekek számára elérhetetlen helyen.
- Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszemüveget, biztonsági kesztyűket és egy zajcsökkentő fülvédőt úgymint poros munkáknál pormaszkot.
- A szögletköszörülőt biztonsági okokból csak felszerelt védőburkolattal és a pót foggantyúval szabad használni.
- Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarögzíteni).
- Kő megmunkálásnál (választani vagy csiszolni) muszáj egy porelszívót használni. A porelszivó köpor elszivására kell hogy legyen engedélyezve.
- Azbeszt tartalmú anyagot nem szabad megmunkálni.
Kérjük a szakszervezeti szövetség megfelelő baleset megelőzési előírását (VBG 119) figyelembe venni.
●Vigyázat tüzveszély! Ügyeljen arra, hogy anyagok választásánál és csiszolásánál gyullékony anyagok ne legyenek a kibővített szikra szállási térben.
- Csakis originális pótalkatrészeket használjon.
●Javításokat csakis egy elektronikai szakember végezheti el.
●A munkahelyen a zajkifejtés túllépheti a 85 dB-t (A). Ebben az esetben az üzemeltetik részére hang- és fülvédési intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
- Ügyeljen egy biztos állásra. Kerülje el az abnormális testartásokat.
- Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony fojadékok közelében sem.
- Ne horgya az elektromos szerszámját a hálózati kábelnál fogva. Óvja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne horgya az elektromos szerszámját a kábelnál fogva.
●Tartsa a munkahlyét rendben.
●A gép hálózatra való csatlakozása előtt, győződjön meg arról, hogy a gép ki van kapcsolva.
- Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszert. Horgyon hosszú hajnál egy hajhálót.
●Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalégépeit használja.
●A kibocsájtott rezgő mozgások értéke az 5349-es ISO alapján lett mérve.
Használati utasítás szögletköszörülőhöz
ALKALMAZÀS
A szögletköszörülő, a megfelelő választó- vagy nagyolótárcsa felhasználásával, anyagok és kövek választó és nagyoló köszörülésre van meghatározva.
Feszültség
Használatba vétele előtt ellenőrizze, hogy a tipustáblán megadott feszülség egyezik e a hálózati feszültséggel. A hálózati feszütségnek semmi esetben sem szabad több mint 10% -al eltérnie a megadott feszültségtől.
Kapcsoló
A szögletköszörülő balesetvédelemért egy biztonsági kapcsolóval van ellátva. Bekapcsolni a gombot előre nyomni és rögzítésre lenyomni. A szögletköszörülő kikapcsolásához a gombot lenyomni. A gomb visszaugrik a kiinduló heyzetbe.
ELŐZETES ELEKTRONIKUS FORDULATSZÁM KIVÁLASZTÁS
A kívánt fordulatszámot a fordulatszám szabályozóval előre be lehet állítani. Minnél nagyobb a szám az állító keréken, annál magasabb a fordulatszám. A megfelelő fordulatszám mindég a munkaanyagtól és a munkakörülményektől függ.
A csiszolótárcsa kicserélése
A hálózati dugót kihúzni!
Egyszerű tárcsacsere a tengely reteszelő által. A tengely reteszelőt nyomni és a csiszolótárcsát bekattantatni. A karimás anyát a homloklukú kulcsal kinyitni. A csiszoló- vagy szétválasztótárcsát kicserélni és a karimás anyát a homloklukú kulcsal szorosra meghúzni.
Figyelem!
A tengely reteszelőt csak álló motornál és csiszoló tenglynél megnyomni! A tekercs csere alatt a tengely reteszelőnek lenyomva kell lennie!
A kb. 3 mm vastagságig terjedő csiszoló- vagy szétválasztótárcsáknál, a karimás anyát a sima oldalával a csiszoló- vagy szétválasztótárcsa felé felcsavarozni.
PRÓBAFUTÁS ÚJ CSISZOLÓTÁRCSÁKNÁL
A szögletcsiszolót montírozott csiszoló- vagy szétválasztótárcsával hagyni kell legalább 1 percig üresben futni. Vibráló tárcsákat azonnal kicserélni.
CSISZOLÓTÁRCSÁK
A csiszoló- vagy szétválasztótárcsának sohasem szabad az előírt átmérőnél nagyobbnak lennie. A csiazoló- vagy szétválasztótárcsák betevése előtt ellenőrizze a megadott fordulatszámát. A csiszoló-vagy szétválasztótárcsa fordulatszámának magassabnak kell lennie a szögletcsiszolóétól.
Csak olyan csiszoló- és szétválasztótárcsákat használyon amelyek 11.000 /perc ^-1 maximális fordulatszámig és 80 m/sec forgási sebességig vannak engedélyezve.
MUNKAUTALÁSOK
Nagyoló csiszolás
A legjobb sikert a nagyoló csiszolásnál akkor lehet elérni, ha a csiszolótárcsát a csiszolósíkhoz 30° -tól 40° -igi szögben helyezzük rá és eggyenletessen a munkadarabon ide - oda mozgatjuk.
Szétválasztótárcsák
A szétválasztó munkáknál a szögletcsiszolót a vágósíkban nem beleakasztani. A szétválasztótárcsának egy tiszta vágószélet muszáj felmutatnia. Kemény kö szétválasztásához legjobb ha egy gyémánt - szétválasztótárcsát használ.
Azbeszt tartalmú anyagokat nem szabad megmunkálni!
Ne használjon sohasem szétválasztótárcsákat nagyoló csiszoláshoz.
TECHNIKAI ADATOK
| Feszültség rendszer: 230 V ~ 50 Hz |
| Teljesítményfelvétel: 850 W |
| Üresjárati fordulatszám: 2.800 -11.000 / perc |
| max. tárcsa ∅: 125 mm |
| Hajtóorsómenet: M 14 |
| Hangnyomásmérték LPA: 89 dB (A) |
| Hangtelyesítménymérték LWA: 99,6 dB (A) |
| Vibrálás a_w : < 2,5 m / s ^2 |
| Védőizolálva: |
| Súly 2,2 kg |
H
A karimák felsorakoztatása csiszoló- és szétválasztótárcsák használatánál

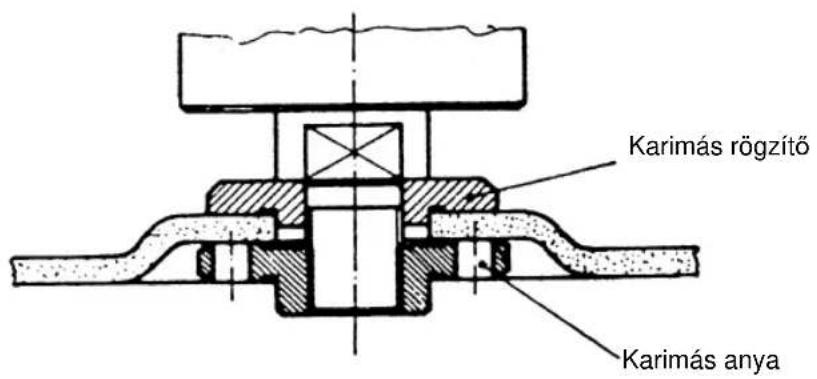

A karimák felsorakoztatása egy könyökös vagy egyenes csiszoló tárcsánál

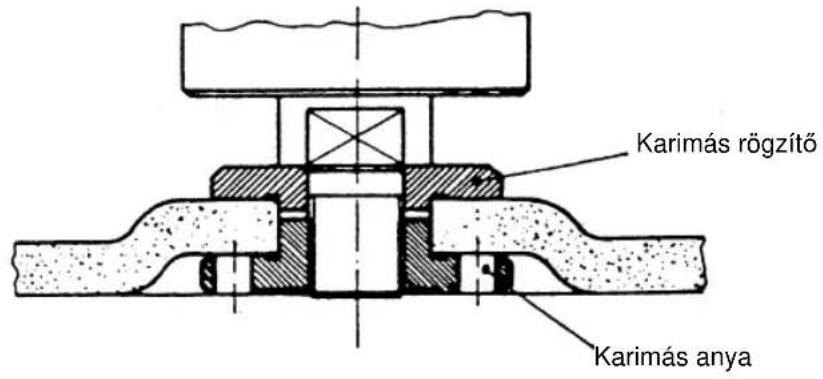

2 A karimák felsorakoztatása egy könyökös szétválasztó tárcsánál

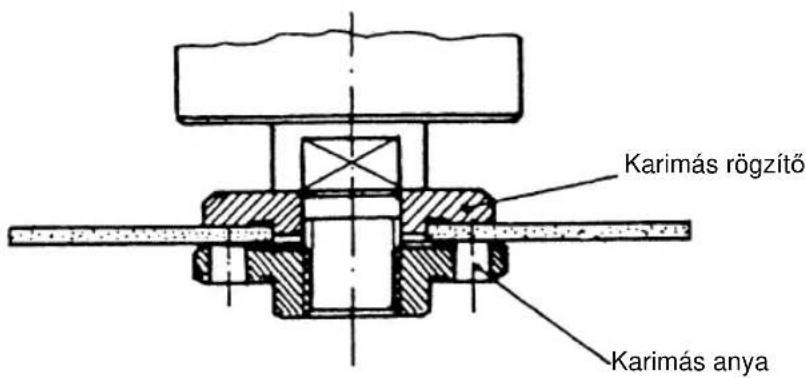

3 A karimák felsorakoztatása egy egyenes csiszoló tárcsánál
