MANUAL DE UTILIZARE WS 125/8 E-01 Faust

1 Oprirea axului principal 2 Apărătoarea de protecţie 3 Flanșa de fixare* 4 Discul de polizat 5 Piuliţa flanșei*

Karimás rögzítő Karimás anya A karimák felsorakoztatása egy egyenes csiszoló tárcsánál Anleitung WS 125/8 E-01 OSTspr. 06.11.2001 11:16 Uhr Seite 2324 Instrucţiuni generale de securitate și protecţia împotriva accidentelor O utilizare lipsită de pericole de accidente este garantată numai atunci când sunt respectate în totalitate instrucţiunile de utilizare și de protecţie a muncii. Înainte de fiecare utilizare a aparatului se vor verifica cablul electric și ștecherul. Folosiţi aparatul numai dacă acesta este în perfectă stare de funcţionare. Piesele deteriorate vor fi înlocuite numai de către un personal autorizat. La fiecare schimbare a sculei, înainte de efectuarea oricărui fel de operaţie pe mașină și in caz de neutilizare, aparatul se va deconecta de la reţeaua electrică. Pentru a se evita defectarea cablului electric trebuie ca acesta să se afle întotdeauna în spatele mașinii. La utilizarea în aer liber a mașinii trebuie să se folosească numai cabluri prelungitoare permise. Cablurile prelungitoare folosite trebuie să aibă o secţiune transversală de minimum 1,5 mm

Îmbinările electrice trebuie să aibă contactele protejate și să fie protejate împotriva stropirii cu apă. Aparatul se va păstra la loc sigur și inaccesibil copiilor. La efectuarea operaţiilor de polizare, periere și retezare trebuie să se poarte în permanenţă ochelari de protecţie, mănuși de protecţie și căști protectoare de zgomot iar la prelucrările provocatoare de praf se va purta și o mască corespunzătoare de protecţie pentru respiraţie. Asiguraţi-vă că piesa de prelucrat este bine fixată fără să existe pericolul de alunecare. La prelucrări cum ar fi : retezarea și polizarea în piatră, va trebui să se folosească și o instalaţie pentru aspirarea prafului. Instalaţia de aspirare trebuie să fie admisă pentru aspirarea prafului de rocă. Este interzisă prelucrarea cu acest aparat a materialelor care conţin azbest. Trebuiesc luate în consideraţie prescripţiile de protecţie împotriva accidentelor, elaborate de instituţia de specialitate (VBG 119). Atenţie la pericolul de incendii! Luaţi în consideraţie ca la prelucrările de retezare și polizare să nu existe materiale inflamabile în apropierea fluxului de scântei. Se vor utiliza numai piese de schimb originale. Reparaţiile se vor executa numai de către un personal calificat. La locul de muncă nivelul de zgomot poate depăși 85 dB (A). Din acest motiv sunt necesare pentru lucrător măsuri de protecţie împotriva zgomotului inclusiv căști de protecţie. Zgomotul a fost determinat conform prescripţiilor IEC 59 CO 11, IEC 704, DIN 45835 cap. 21, NFS 31- 031 (84/537/EWG). Îngrijiţi-vă să aveţi întotdeauna o poziţie stabilă de lucru. A se evita o ţinută anormală! Se va feri aparatul electric de ploaie. Nu se vor utiliza aparate electrice în mediu umed și nici în apropierea lichidelor inflamabile. Nu se va transporta aparatul electric trăgându-l de cablu. Se va proteja cablul de alimentare contra deteriorărilor care ar putea fi provocate de uleiuri, solvenţi sau de obiecte cu muchii ascuţite. Păstraţi ordinea la locul de muncă! Asiguraţi-vă că în momentul conectării la reţeaua electrică comutatorul de pornire este pe poziţia oprit! Purtaţi îmbrăcăminte de lucru corespunzătoare! Nu purtaţi îmbrăcăminte largă și bijuterii! Dacă aveţi părul lung, purtaţi-l într-un fileu! Pentru securitatea dvs. utilizaţi numai accesorii și aparate auxiliare ale producătorului. Valoarea oscilaţiilor produse a fost determinată conform prescripţiilor ISO 5349.

Anleitung WS 125/8 E-01 OSTspr. 06.11.2001 11:16 Uhr Seite 2425 Instrucţiuni de utilizare privind polizo- rul manual de colţ UTILIZARE Polizorul manual de colţ este destinat retezării și polizării de degrosare a metalelor și rocilor, utilizând discuri corespunzătoare pentru retezare și degrosare. TENSIUNEA Verificaţi înainte de a pune în funcţiune aparatul, dacă tensiunea electrică de alimentare corespunde cu cea prevăzută pe plăcuţa indicatoare a aparatului. Tensiunea reţelei electrice nu are voie să devieze cu mai mult de 10% faţă de tensiunea nominală prevăzută. COMUTATORUL Polizorul manual de colţ este dotat cu un comutator de protecţie împotriva accidentelor. Pentru pornire se împinge comutatorul înainte și pentru indexare se apasă în jos. Pentru decuplarea polizorului manual de colţ se apasă tasta în jos. Comutatorul va sări în poziţia sa de ieșire.

PROGRAMAREA ELECTRONICĂ A TURAŢIEI

Cu ajutorul regulatorului de turaţie se poate prestabili turaţia dorită. Cu cât cifra aflată pe rotiţa de reglare este mai mare cu atât va fi mai mare turaţia mașinii. Turaţia necesară este dependentă de felul materialului și de regimul de lucru.

SCHIMBAREA DISCURILOR DE POLIZAT

Deconectaţi mașina de la reţeaua electrică! Șaibele se schimbă simplu cu ajutorul opritorului axului. Se apasă opritorul axului și se așează șaiba de polizare pe ax. Se desface piuliţa de fixare a flanșei cu ajutorul cheii cu găuri frontale. Discul de retezare sau polizare se înlocuiește și se strânge piuliţa flanșei cu ajutorul cheii cu găuri frontale. Atenţie: Opritorul se va apăsa numai după oprirea motorului respectiv a axului discului de polizare! În timpul schimbării discului de polizare, opritorul axului trebuie să rămână în poziţia apăsată! La fixarea discurilor de polizare sau retezare care au o grosime de până la 3 mm se va înșuruba piuliţa flanșei cu partea sa plană spre discul de polizat/retezat.

Polizorul manual de colţ căruia i s-a montat un disc de polizat/retezat se lasă să funcţioneze în gol cel puţin 1 minut. Discurile care vibrează se vor înlocui imediat.

DISCURILE DE POLIZAT

Discurile de polizat/retezat nu au voie să aibă un diametru mai mare decât cel prescris. Controlaţi înainte de utilizare turaţia admisă pentru discul de polizat/retezat. Turaţia admisă pentru discul de polizat/retezat trebuie să fie mai mare decât turaţia la funcţionarea în gol a mașinii. Utilizaţi numai discuri de polizat/retezat care sunt destinate prelucrărilor cu turaţii maxime de 11.000 min

și pentru o viteză periferică de 80 m/s.

PRESCRIPŢII DE UTILIZARE

Polizare de degrosare Succesul cel mai mare la polizarea de degrosare se obţine atunci când discul de polizat se poziţionează într-un unghi de 30A până la 40A faţă de suprafaţa de polizat și când se deplasează uniform înainte și înapoi pe obiectul de prelucrat. Polizare de retezare La operaţia de retezare nu se va înclina mașina în planul de prelucrare. Discul de retezat va trebui să prezinte o muchie corectă de tăiere. La retezarea rocilor dure se va utiliza un disc-diamant. Este interzisă prelucrarea cu această mașină a materialelor care conţin azbest! Nu folosiţi niciodată discuri de retezare pentru operaţii de polizare-degrosare! DATE TEHNICE Tensiunea nominală: 230 V - 50 Hz Puterea absorbită: 850 W Turaţia în gol: 2800-11000 min

Diametrul max. al discului Ø:125 mm Filetul axului princ. de antrenare: M 14 Nivelul presiunii sonore LPA: 89 dB (A) Nivelul energ. sonore LWA: 99,6 dB (A) Acceleraţia vibratorie a

Protecţie izolatoare Masa: 2,2Kg

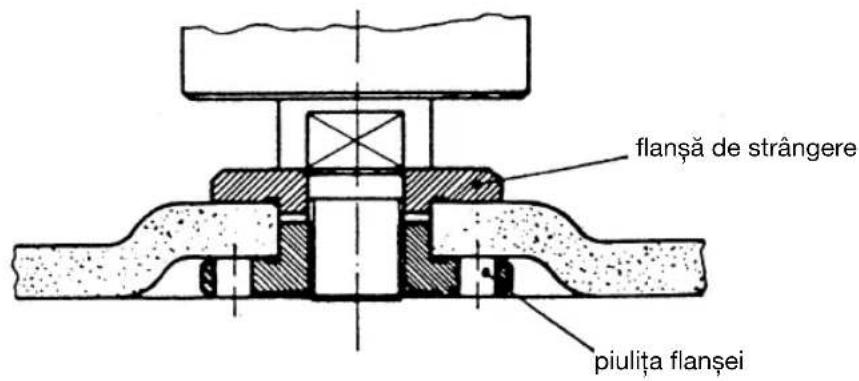

Montarea flanșei la utilizarea discurilor de polizat/retezat

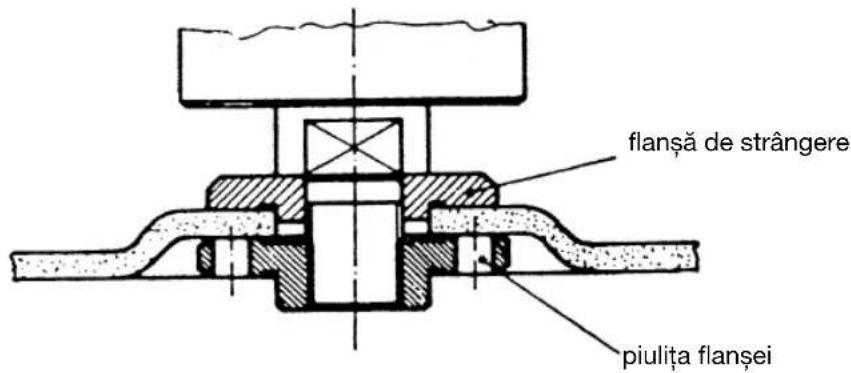

flanșă de strângere piuliţa flanșei Montarea flanșei la utilizarea unui disc de polizare în trepte sau plat

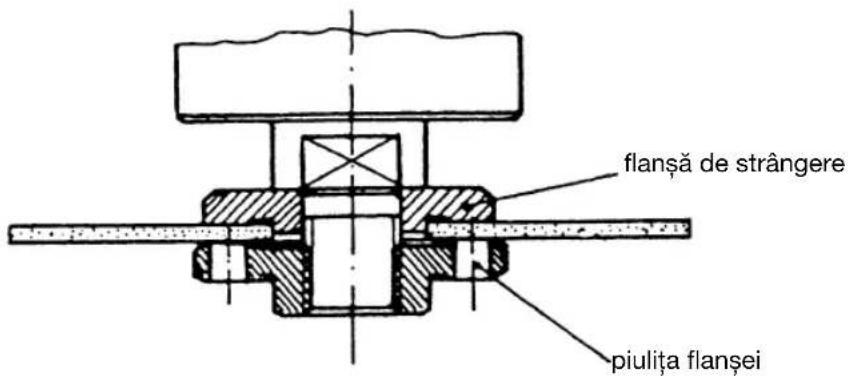

flanșă de strângere piuliţa flanșei Montarea flanșei la utilizarea unui disc de retezat în trepte
