HASZNÁLATI ÚTMUTATÓ T 71 Classic Kärcher

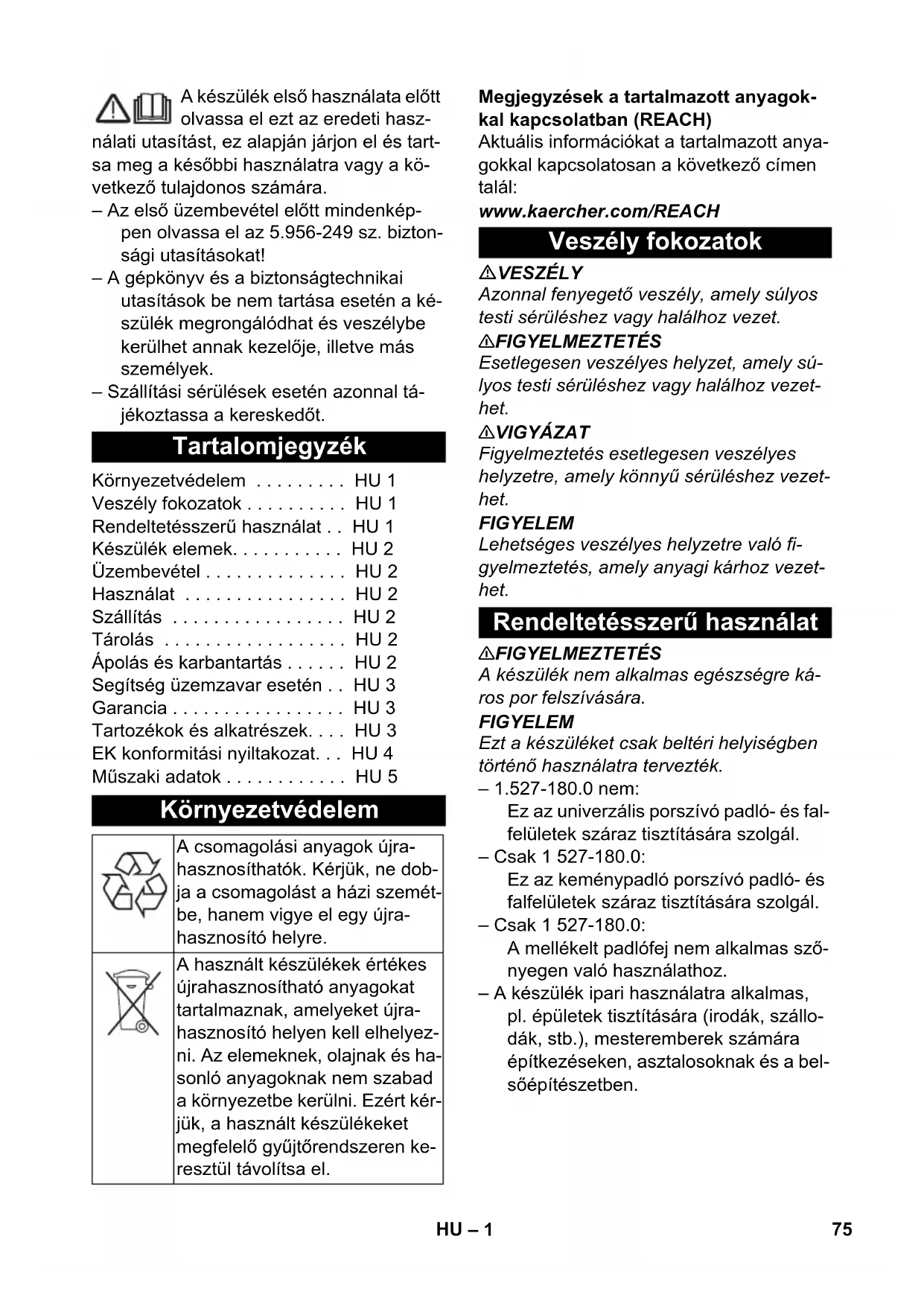

EU 6.650-389.0 7,5 м GB 6.650-429.0 7,5 м 74 RU– 1 A készülék első használata előtt olvassa el ezt az eredeti hasz- nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára. – Az első üzembevétel előtt mindenkép- pen olvassa el az 5.956-249 sz. bizton- sági utasításokat! – A gépkönyv és a biztonságtechnikai utasítások be nem tartása esetén a ké- szülék megrongálódhat és veszélybe kerülhet annak kezelője, illetve más személyek. – Szállítási sérülések esetén azonnal tá- jékoztassa a kereskedőt. Megjegyzések a tartalmazott anyagok- kal kapcsolatban (REACH) Aktuális információkat a tartalmazott anya- gokkal kapcsolatosan a következő címen talál: www.kaercher.com/REACH VESZÉLY Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet. 몇 FIGYELMEZTETÉS Esetlegesen veszélyes helyzet, amely sú- lyos testi sérüléshez vagy halálhoz vezet- het. 몇 VIGYÁZAT Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezet- het. FIGYELEM Lehetséges veszélyes helyzetre való fi- gyelmeztetés, amely anyagi kárhoz vezet- het. 몇 FIGYELMEZTETÉS A készülék nem alkalmas egészségre ká- ros por felszívására. FIGYELEM Ezt a készüléket csak beltéri helyiségben történő használatra tervezték. – 1.527-180.0 nem: Ez az univerzális porszívó padló- és fal- felületek száraz tisztítására szolgál. – Csak 1 527-180.0: Ez az keménypadló porszívó padló- és falfelületek száraz tisztítására szolgál. – Csak 1 527-180.0: A mellékelt padlófej nem alkalmas sző- nyegen való használathoz. – A készülék ipari használatra alkalmas, pl. épületek tisztítására (irodák, szállo- dák, stb.), mesteremberek számára építkezéseken, asztalosoknak és a bel- sőépítészetben. Tartalomjegyzék Környezetvédelem . . . . . . . . . HU 1 Veszély fokozatok . . . . . . . . . . HU 1 Rendeltetésszerű használat . . HU 1 Készülék elemek. . . . . . . . . . . HU 2 Üzembevétel . . . . . . . . . . . . . . HU 2 Használat . . . . . . . . . . . . . . . . HU 2 Szállítás . . . . . . . . . . . . . . . . . HU 2 Tárolás . . . . . . . . . . . . . . . . . . HU 2 Ápolás és karbantartás . . . . . . HU 2 Segítség üzemzavar esetén . . HU 3 Garancia . . . . . . . . . . . . . . . . . HU 3 Tartozékok és alkatrészek. . . . HU 3 EK konformitási nyiltakozat. . . HU 4 Műszaki adatok . . . . . . . . . . . . HU 5 Környezetvédelem A csomagolási anyagok újra- hasznosíthatók. Kérjük, ne dob- ja a csomagolást a házi szemét- be, hanem vigye el egy újra- hasznosító helyre. A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újra- hasznosító helyen kell elhelyez- ni. Az elemeknek, olajnak és ha- sonló anyagoknak nem szabad a környezetbe kerülni. Ezért kér- jük, a használt készülékeket megfelelő gyűjtőrendszeren ke- resztül távolítsa el. Veszély fokozatok Rendeltetésszerű használat 75HU– 2 1 Textil porzsák 2 Szívótámasztékok 3 Szívótömlő 4 Típustábla 5 Fogantyú 6 Tömlő tartó 7 Kábel tartó 8 Hálózati kábel 9 Szívófej 10 Szívófej zárja 11 Kormánygörgő 12 Hulladéktartály 13 Főkapcsoló 14 Kemény felület/szőnyegpadló átkap- csoló (felszereléstől függően) 15 Padló szórófej 16 Szívócső 17 Szíváserősség szabályozója (fokozat- mentes) (felszereléstől függően) 18 Könyökcső 19 Fő szűrőkosár 20 Motorvédő szűrő 1 Üzem porzsákkal 2 Porzsák nélküli üzem Kontroll, hogy a fő szűrőkosár a készü- lékbe be van-e helyezve. Oldja ki és vegye le szívófejet. Vegye ki a fő szűrőkosarat. A textil porzsákot felhelyezni. Helyezze be a fő szűrőkosarat. Helyezze vissza és biztosítsa a szívófe- jet. Dugja be a hálózati csatlakozót. A készüléket a főkapcsolón keresztül bekapcsolni. 1.527-180.0 nem: A szívófej átkapcsolóját kemény felület- re vagy szőnyegpadlóra állítani. Csak ProT 200: A szívóerőt a szívásszabályozón ke- resztül beállítani (fokozatmentes). Tisztítás elvégzése. A készüléket a fő kapcsolón keresztül kikapcsolni. Húzza ki a hálózati dugót. Ürítse ki a tartályt. A készüléket kívül-belül porszívóval és nedves ronggyal kell megtisztítani. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. Járművel történő szállítás esetén a ké- szüléket az adott irányelveknek megfe- lelően kell csúszás és borulás ellen biz- tosítani. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni. VESZÉLY A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót. A fő szűrőkosarat (mosható) szükség esetén folyóvíz alatt tisztítani. FIGYELEM Sérülésveszély! A fő szűrőkosarat soha ne helyezze be nedvesen. Készülék elemek Üzembevétel Üzem típusok Szűrőtasak behelyezése Használat A készülék bekapcsolása Tisztítási üzemmód A készülék kikapcsolása Minden üzem után Szállítás Tárolás Ápolás és karbantartás Fő szűrőkosár tisztítása 76 HU– 3 Oldja ki és vegye le szívófejet. Vegye ki a motorvédő szűrőjét. Az új motorvédő szűrőt behelyezni. Helyezze vissza és biztosítsa a szívófe- jet. VESZÉLY A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót. – A motor hővédő eleme működésbe lé- pett. A textil porzsákot kicserélni. Motorvédő szűrőt kicserélni. Ellenőrizze az összes alkatrészt, hogy nem dugultak-e el. Újra bekapcsolás a motorturbina kihűlése után kb. 30-40 perc múlva. A dugaljat és az áramellátás biztosíté- kát ellenőrizni. A készülék hálózati kábelét és hálózati csatlakozóját ellenőrizni. Kapcsolja be a készüléket. Távolítsa el a dugulásokat a szívófej- ből, a szívócsőből, vagy a szívótömlő- ből. A textil porzsákot kicserélni. A fő szűrőkosarat folyóvíz alatt megtisz- títani. A szívófejet helyesen felhelyezni/lezár- ni. Cserélje ki a hibás szívótömlőt. Motorvédő szűrőt kicserélni. A textil porzsákot kicserélni. Ellenőrizze, hogy a textil porzsák a he- lyén van-e. A szívófejet helyesen felhelyezni/lezár- ni. Helyezze be a nem rongálódott fő szű- rőkosarat. Helyezze be megfelelően a motorvédő szűrőt. Ha a hibát nem lehet elhárítani, akkor a készüléket a szervizzel kell ellenőriztet- ni. Minden országban az illetékes forgalma- zónk által kiadott garancia feltételek érvé- nyesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költség- mentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális eset- ben kérjük, forduljon a vásárlást igazoló bi- zonylattal kereskedőjéhez vagy a legköze- lebbi hivatalos szakszervizhez. – Csak olyan tartozékokat és alkatrésze- ket szabad használni, amelyeket a gyártó jóváhagyott. Az eredeti tartozé- kok és az eredeti alkatrészek, biztosít- ják azt, hogy a készüléket biztonságo- san és zavartalanul lehessen üzemel- tetni. – Az üzemeltetési útmutató végén talál egy válogatást a legtöbbször szüksé- ges alkatrészekről. – További információkat az alkatrészek- ről a www.kaercher.com címen talál a 'Service' oldalakon. Motorvédő szűrő cseréje Segítség üzemzavar esetén Készülék üzemelés alatt lekapcsol A szívóturbina nem megy Szívóerő alábbhagy Porszívózásnál por áramlik ki Szerviz Garancia Tartozékok és alkatrészek 77HU– 4 Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba ho- zott kivitelben megfelel az EK irányelvek vonatkozó, alapvető biztonsági és egész- ségügyi követelményeinek. A gép jóváha- gyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyaror- szágon (HU) harmonizált szabványoknak. 5.966-384 Alulírottak az ügyvezetés megbízásából és felhatalmazásával lépnek fel. A dokumentációért felelős személy: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2014/09/01 EK konformitási nyiltakozat Termék: Száraz porszívó Típus: 1.527-xxx Vonatkozó európai közösségi irányel- vek: 2006/42/EK (+2009/127/EK) 2004/108/EK 2011/65/ЕU 2009/125/EG Alkalmazott harmonizált szabványok: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Alkalmazott összehangolt normák:

Alkalmazott rendszabályok 666/2013 CEO Head of Approbation 78 HU– 5 Műszaki adatok T 7/1 Classic T 7/1 Classic 1.527-180.0 ProT 200 Hálózati feszültség V 220-240 220-240 220-240 Frekvencia Hz 1~ 50-60 1~ 50-60 1~ 50-60 Tartály űrtartalom l 7 7 7 Légmennyiség (max.) l/s 40 40 40 Nyomáshiány (max.) kPa (mbar) 23,0 (230) 23,0 (230) 23,0 (230) Védelmi osztály II II II Szívótömlő csatlakozása (C-DN/ C-ID) mm 35 35 32 hosszúság x szélesség x magas- ság mm 375 x 285 x

Tipikus üzemi súly kg 3,5 3,5 3,5 Környezeti hőmérséklet (max.) °C +40 +40 +40 Az EN 60335-2-69 szerint megállapított értékek Hangnyomás szint L

dB(A) 63 63 63 Bizonytalanság K

dB(A) 2 2 2 Kéz-kar vibrációs kibocsátási ér- ték m/s

0,2 0,2 0,2 666/2013 szerinti öko kialakítás Energiahatékonysági osztály -- D B D Indikatív éves energiafogyasztás kWh/év 40,6 29,9 40,6 Szőnyegtisztítási osztály -- E -- E Keménypadló tisztítási osztály -- C C C Por-emissziós osztály -- G G G Zajteljesítmény szint L

dB(A) 75 75 75 Névleges teljesítményfelvétel W 1000 1000 1000 Hálózati ká- bel H05VV-F 2x0,75 mm
