HASZNÁLATI ÚTMUTATÓ EH510AC Vonroc

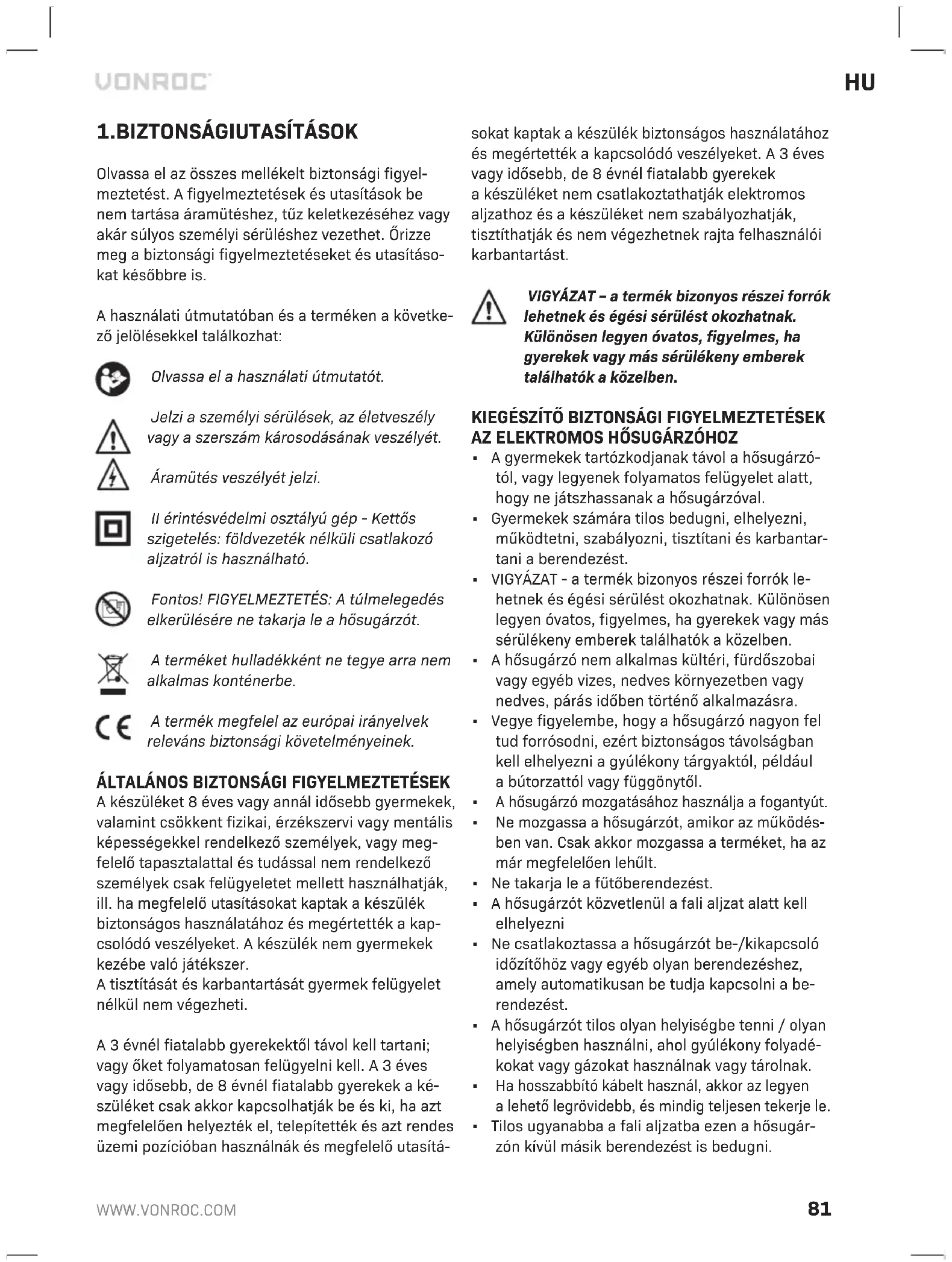

Olvassa el az összes mellékelt biztonsági figyel- meztetést. Afigyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Őrizze meg abiztonsági figyelmeztetéseket és utasításo- kat későbbre is. Ahasználati útmutatóban és aterméken akövetke- ző jelölésekkel találkozhat: Olvassa el ahasználati útmutatót. Jelzi aszemélyi sérülések, az életveszély vagy aszerszám károsodásának veszélyét. Áramütés veszélyét jelzi. II érintésvédelmi osztályú gép - Kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható. Fontos! FIGYELMEZTETÉS: Atúlmelegedés elkerülésére ne takarja le ahősugárzót. Aterméket hulladékként ne tegye arra nem alkalmas konténerbe. Atermék megfelel az európai irányelvek releváns biztonsági követelményeinek.

ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

Akészüléket 8 éves vagy annál idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező személyek, vagy meg- felelő tapasztalattal és tudással nem rendelkező személyek csak felügyeletet mellett használhatják, ill. ha megfelelő utasításokat kaptak akészülék biztonságos használatához és megértették akap- csolódó veszélyeket. Akészülék nem gyermekek kezébe való játékszer. Atisztítását és karbantartását gyermek felügyelet nélkül nem végezheti. A3 évnél fiatalabb gyerekektől távol kell tartani; vagy őket folyamatosan felügyelni kell. A3 éves vagy idősebb, de 8 évnél fiatalabb gyerekek aké- szüléket csak akkor kapcsolhatják be és ki, ha azt megfelelően helyezték el, telepítették és azt rendes üzemi pozícióban használnák és megfelelő utasítá- sokat kaptak akészülék biztonságos használatához és megértették akapcsolódó veszélyeket. A3éves vagy idősebb, de 8 évnél fiatalabb gyerekek akészüléket nem csatlakoztathatják elektromos aljzathoz és akészüléket nem szabályozhatják, tisztíthatják és nem végezhetnek rajta felhasználói karbantartást. VIGYÁZAT – atermék bizonyos részei forrók lehetnek és égési sérülést okozhatnak. Különösen legyen óvatos, figyelmes, ha gyerekek vagy más sérülékeny emberek találhatók aközelben. KIEGÉSZÍTŐ BIZTONSÁGI FIGYELMEZTETÉSEK

AZ ELEKTROMOS HŐSUGÁRZÓHOZ

• Agyermekek tartózkodjanak távol ahősugárzó- tól, vagy legyenek folyamatos felügyelet alatt, hogy ne játszhassanak ahősugárzóval.

• Gyermekek számára tilos bedugni, elhelyezni, működtetni, szabályozni, tisztítani és karbantar- tani aberendezést.

• VIGYÁZAT - atermék bizonyos részei forrók le- hetnek és égési sérülést okozhatnak. Különösen legyen óvatos, figyelmes, ha gyerekek vagy más sérülékeny emberek találhatók aközelben.

• Ahősugárzó nem alkalmas kültéri, fürdőszobai vagy egyéb vizes, nedves környezetben vagy nedves, párás időben történő alkalmazásra.

• Vegye figyelembe, hogy ahősugárzó nagyon fel tud forrósodni, ezért biztonságos távolságban kell elhelyezni agyúlékony tárgyaktól, például abútorzattól vagy függönytől.

Ahősugárzó mozgatásához használja afogantyút.

Ne mozgassa ahősugárzót, amikor az működés- ben van. Csak akkor mozgassa aterméket, ha az már megfelelően lehűlt.

• Ne takarja le afűtőberendezést.

• Ahősugárzót közvetlenül afali aljzat alatt kell elhelyezni

• Ne csatlakoztassa ahősugárzót be-/kikapcsoló időzítőhöz vagy egyéb olyan berendezéshez, amely automatikusan be tudja kapcsolni abe- rendezést.

• Ahősugárzót tilos olyan helyiségbe tenni / olyan helyiségben használni, ahol gyúlékony folyadé- kokat vagy gázokat használnak vagy tárolnak.

Ha hosszabbító kábelt használ, akkor az legyen alehető legrövidebb, és mindig teljesen tekerje le.

• Tilos ugyanabba afali aljzatba ezen ahősugár- zón kívül másik berendezést is bedugni.82

• Ne használja ahősugárzót fürdőszoba, zuhany- zó vagy medence közvetlen közelében.

Ha ahálózati csatlakozódugó megsérült, aveszélyhelyzetek elkerülése érdekében ki kell cseréltetni agyártóval, megbízott szervizzel, vagy más, hasonlóan képzett szakemberrel.

Gondoskodjon arról, hogy ahősugárzó mindig felügyelet alatt legyen, tartsa távol tőle agyere- keket és az állatokat.

• Ne helyezze/használja ahősugárzót mozgó járműveken, vagy olyan helyeken, ahol könnyen bele lehet botlani.

• Ha ahősugárzót hosszabb ideig nem fogja használni, húzza ki ahálózati aljzatból. Húzza ki egyenesen adugót, soha ne avezetéknél fogva húzza ki az aljzatból.

• Tartsa távol ahősugárzót olyan helyektől, ahol alégbeszívó nyílás könnyen eltömődhet.

• Atápcsatlakozó használaton kívül vízálló. Egy esetleges áramütés vagy áramszivárgás megakadályozása érdekében soha ne használja vizes kézzel ahősugárzót, és ne is működtesse, ha vizes atápellátó vezeték.

• Ne dobjon elektromos berendezést akommu- nális hulladék közé, vegye igénybe aszelektív gyűjtési lehetőségeket. Arendelkezésre álló gyűjtési rendszerekről érdeklődjön ahelyi önkormányzatnál. Amennyiben az elektromos berendezés szemétlerakóba kerül, akkor ve- szélyes anyagok kerülhetnek atalajvízbe és így atáplálékláncba, károsítva az Ön egészségét és jóllétét. Figyelmeztetés! Ezt ahősugárzót nem szabad olyan helyiségben használni, amelyben olyan személyek tartózkodnak, akik önmaguktól nem tudnak kimenni ahelyiségből, kivéve, ha valaki folyamato- san felügyeli ahelyiséget. Figyelmeztetés! Atűzveszély csökkentése érdekében atextíliákat, afüggönyöket és más gyúlékony anyagokat legalább 1m távolságban tartsa alevegőkimeneti (4) nyílástól. Elektromos biztonság Elektromos berendezések használata esetén min- den esetben tartsa be az adott ország biztonsági előírásait, hogy elkerülje atűzesetek, az áram- ütés és aszemélyi sérülés kockázatát. Olvassa el akövetkező biztonsági utasításokat, valamint amellékelt biztosítási utasításokat. Mindig ellenőrizze, hogy ahálózati feszültség megfelel-eaz adattáblán lévő feszültségértékkel. Csatlakoztatás atápellátáshoz Ellenőrizze, hogy atápegység és acsatlakozó használata megfelel-eamunkagépnek. Nézze meg agép adattábláját. Amódosításokat mindig szak- képzett villanyszerelőnek kell elvégeznie. Figyelmeztetés! Kerülje el, hogy acsatlako- zó érintkezőkhöz érjen, amikor acsatlakozót afali aljzatba dugja / afali aljzatból kihúzza. Az érintkezés súlyos áramütést okozhat. Kábelek és dugók cseréje Amennyiben ahálózati zsinórt cserélni kell, azt abiztonsági kockázatok megelőzése céljából csak agyártó vagy az általa megbízott szerelő végez- heti el. Azonnal selejtezze le arégi kábeleket és dugókat, ha azokat újakra cserélte. Veszélyes lehet egy meglazult kábel dugóját afali aljzathoz csatlakoztatni. Hosszabbító kábelek használata Csak agép felvett teljesítményéhez megfele- lő, jóváhagyott hosszabbító kábelt használjon. Avezeték minimális keresztmetszete: 1,5mm². Kábeldob használatakor mindig teljesen tekercselje le avezetéket.

2. TERMÉKINFORMÁCIÓK

Rendeltetés Elektromos PTC ventilátoros hősugárzó - kizáró- lag raktári, műhely használatra. Aterméket nem szabad ettől eltérő célra használni. Szobamelegí- tésre ahősugárzót zárt helyiségben szabadon álló pozícióban lehet használni. Ahősugárzót teljesen felszerelt és függőlegesen álló helyzetben lehet használni, stabil felületen elhelyezve. Magába fog- lal egy termosztátot és egy önvisszaállító termikus kioldót, amely afűtőelemeket, így ahőmérsékletet szabályozza.HU

Modella- zonosító EH510AC EH511AC Tápellátás 220-240 V~ 50 HzNévleges teljesítmény 2000W 3000WVédelmi osztály II-es osztályBeállítás20W (csak ventilátor) 1000W / 2000W6W (csak ventilátor) 2000W / 3000WSaját magát reteszelő termosztát65 °CFűtőkapacitás 20m² 30m²Kábelhossz 1,6 mSúly 1,4 kg 1,5 kg

Aszövegbeli számok a2–3. oldal képeire utalnak.

5. Tápfeszültségjelző

12. Felborulásvédelmi kapcsoló

Ahasználat előtt ellenőrizze aberendezés sérülésmentes állapotát. Kizárólag jó állapotban lévő berendezést használjon. Amikor első alkalommal használja ahősugárzót, enyhe füstszagra lehet figyelmes. Ez teljesen nor- mális jelenség és rövid idő múltán abba is marad. Afűtőelemeket rozsdamentes acélból készítettük és agyártás során védőolajjal vontuk be. Afüstöt arajta lévő maradék olaj képezi melegedéskor. Az elektromos hősugárzó leállítása (Aábra)

• Ahősugárzót szilárd, vízszintes felületen helyez- ze el.

• Hagyjon legalább 1 méteres távolságot abur- kolat eleje, valamint 30 centiméteres távolsá- got atöbbi burkolat felszíne és bármilyen fal, éghető anyag (bútorzat, függöny stb.) között. Ne használja nedves környezetben.

• Hosszabb tárolást követően győződjön meg arról, hogy afűtőelem (2) tiszta és pormentes. Figyelmeztetés! Győződjön meg arról, hogy afűtőberendezést biztonságos helyre tette és nem lehet sem aberendezésben, sem akábelben megbotlani. Győződjön meg arról, hogy aberendezés nem tud leesni. Az elektromos hősugárzó beindítása (Aés Bábra)

Csatlakoztassa akábelt (13) az elektromos aljzathoz.

• Állítsa atermosztátgombot (11) amaximumra.

• Ahősugárzó akkor kapcsol be, ha afunkciógom- bot (6) ateljesítményfokozatok egyikére állítja.

• Az áramellátás jelzőlámpa (5) bekapcsol.

• Ha ahelyiség elérte akívánt hőmérsékletet, ak- kor lassan forgassa vissza atermosztát gombját (11), míg egy kattanást nem hall és atápfeszült- ségjelző(5) lámpa ki nem alszik.

• Ekkor ahősugárzó automatikusan elindul, majd kikapcsol, hogy ahelyiséget állandó hőmérsék- leten tartsa. Ez azt jelenti, hogy ha alecsökken ahőmérséklet, afűtőelem és aventilátor ismét működésbe kezd. Funkció beállítások (B ábra) Afunkciógomb (6) forgatásával különböző funkció- kat állíthat be.

• Enyhe fűtési mód (9)

• Erős fűtési mód (10) Felborulásvédelmi kapcsoló (12) Ahősugárzó mechanikus felborulásvédelemmel rendelkezik. Ez afunkció automatikusan kikap- csolja ahősugárzót, amikor ahősugárzót nem álló helyzetben helyezik el vagy nem vízszintes és stabil felületre helyezik el, vagy ha ahősugárzó felbo- rul. Ilyen esetben tegye ahősugárzót egy stabil és vízszintes felületre, majd kapcsolja be ismét ahősugárzót.84

Automata túlmelegedés elleni védelem Ahősugárzó belső biztonsági termosztáttal és túlmelegedés ellen védő áramkörrel van ellátva. Apotenciális túlmelegedési hőmérséklet eléré- sekor arendszer automatikusan kikapcsolja ahősugárzót. Az elektromos hősugárzó leállítása (A, B ábra) Aszellőztetési funkcióval először hűtse le agépet, csak ezt követően kapcsolja ki.

• Fordítsa atermosztátgombot (11) alegalacso- nyabb állásba, majd forgassa afunkciógombot aventilátor állásba (8).

• Hagyja, hogy pár percen keresztül aventilátor lehűtse aberendezést.

Forgassa afunkciógombot (6) kikapcsolt állásba (7).

• Húzza ki adugót ahálózatból. Az elektromos hősugárzó tárolása

• Mindig hagyja teljesen lehűlni ahősugárzót, mielőtt eltárolná azt.

• Soha ne tekerje akábelt ahősugárzó köré Figyelmeztetés! Soha ne tárolja aberende- zést vizes vagy nedves környezetben

Tisztítás és karbantartás előtt mindig kapcsolja ki agépet, és húzza ki ahálózati csatlakozódugót. Tisztítás Tisztítás előtt minden esetben hagyja teljesen kihűlni aberendezést.

• Tisztítsa meg ahősugárzót szárat törlőkendővel vagy porszívóval.

• Aburkolat védelme érdekében ne fröcsköljön vizet ahősugárzóra és soha ne használjon atisztításakor benzint, izoamil-acetátot, toluolt vagy egyéb oldószert.

• Tárolás esetén először hagyja lehűlni, majd szárítsa meg. Hibaelhárítás Arra az esetre, ha az elektromos hősugárzó nem működik jól, az alábbiakban felsorolunk néhány lehetséges okot és azok megoldásait. Probléma Lehetséges ok Megoldás Ahősugárzó nem működik, még akkor sem, ha be van dugva és akapcsoló és atermosztát be van kapcsolva. Laza dugó, rossz csatla- kozás Húzza ki adugót, ellenőrizze adugó és az aljzat csatlakozá- sát. Majd csatlakoztassa újra. Nincs áram ahálózati aljzatban Dugja be adugót megfelelő csat

lakozóaljzatba Felborulásvé

delem Ahősugárzót szilárd, vízszintes felületen helyezze el. Túlmelegedés elleni védelem Húzza ki ahősugárzó tápdugóját az elektromos aljzatból, majd adjon legalább 30percet ahő- sugárzónak lehűlni, mielőtt újból bekapcsolja. Ahősugárzó izzik Abemeneti feszültség túl magas vagy túl alacsony Címke szerinti tápellátást használjon Alégbeszí

vó rács (3) eldugult Ahősugárzót tartsa távol függönytől, műanyag zsáktól, pa- pírtól és minden olyan dologtól, amely könnyen eltakarja vagy eltakarhatja alégbemenetet Aberendezés nem melegszik fel, csak aventi

látor működik Akapcsolót nem kapcsolta fűtésre Állítsa akapcsolót fűtésre Atermosztát működött Forgassa el atermosztátot és figyeljen, hall-ekinyílásra/bezá- rása utaló hangot. Ha nem hall kattanást és atermosztát nem károsodott, akkor ahősugárzó automatikusan bekapcsol, ha aberendezés már lehűlt Működésbe lépett az önki- oldási funkció Kapcsolja ki ahősugárzót és ellenőrizze, nem tömődött-eel abemeneti vagy kimeneti rész. Csatlakoztassa le adugót és várjon legalább 10 percet, hogy abiztonsági rendszer alaphely- zetbe álljon, csak ezt követően indítsa újra ahősugárzót. Rendellene zaj Aberendezés nem teljesen egyenesen áll Helyezze ahősugárzót egyenes felületre

Ahibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó hulladékgyűjtő helyeken kell leadni. Csak EU országokban Elektromos terméket ne dobjon aháztartási hulla- dékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EK európai irányelv és annakHU

anemzeti törvénykezésbe történő átültetése értel- mében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell ártalmatlanítani.

AVONROC termékei alegmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha atermékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/ vagy gyártási hiba miatt, kérjük, forduljon közvetle- nül az Ön VONROC kapcsolattartójához. Aszavatosság nem érvényes akövetkező körülmé- nyek egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javí- tást vagy módosítást végezni) agépen;

• Normál elhasználódás és kopás;

• Aszerszámot szabálytalanul vagy nem rendel- tetésszerűen használták, vagy akarbantartása nem volt megfelelő;

• Nem eredeti pótalkatrészeket használtak. Agarancia avállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk más garanciákat (sem kifejezett, sem beleértett garanciákat, ideértve az értéke- síthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek ajelen garancia hatókörén túlmutatnak. AVONROC semmilyen esetben sem felelős semmilyen járu- lékos vagy következményes kárért. Aforgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik. Atermék és ahasználati útmutató változtatásá- nak jogát fenntartjuk. Aműszaki adatok előzetes bejelentés nélkül változhatnak.86

Típusazonosító(k): EH510AC Tétel Szimbólum Érték Egység Tétel Egység Hőteljesítmény Hőteljesítmény típusa, kizárólag elektromos tároló helyiségmelegítők esetében (válasszon ki egyet) Névleges hőteljesítmény Pnom 2,0 kW manuális hőtöltés-szabályozás, integrált termosztáttal Nem Minimális hőteljesítmény (indikatív) Pmin 1,0 kW manuális hőtöltés-szabályozás szobai és/vagy szabadtéri hőmérsékleti visszajelzéssel Nem Maximális folyamatos hőteljesítmény Pmax,c 2,0 kW elektromos hőtöltés-szabályozás szobai és/vagy szabadtéri hőmérsékleti visszajelzéssel Nem Kiegészítő áramfogyasztás ventilátoros hőteljesítmény Nem Névleges hőteljesítménynél elmax 0 kW Ahőteljesítmény/szobai hőfokszabályozó típusa (válasszon ki egyet) Minimális hőteljesítménynél elmin 0 kW egylépcsős hőteljesítmény és nincs szobai hőfokszabályozás Nem Készenléti üzemmódban elSB 0 kW Két vagy több manuális lépcső, nincs szobai hőfokszabályozás Nem mechanikus termosztáttal történő szobai hőfokszabályozással Igen elektromos szobai hőfokszabályozással Nem elektromos szobai hőfokszabályozással és napi időzítővel Nem elektromos szobai hőfokszabályozással és heti időzítővel Nem Egyéb vezérlési műveletek (több választás is lehetséges) szobai hőfokszabályozás jelenlét- érzékeléssel Nem szobai hőfokszabályozás nyitottablak- érzékeléssel Nem távoli vezérlési opció Nem adaptív indítási opció Nem üzemidő korlátozási opció Nem feketegömb-érzékelővel Nem Kapcsolat VONROC • Lingenstraat 6 • 8028 PM • Zwolle • The NetherlandsHU

Típusazonosító(k): EH511AC Tétel Szimbólum Érték Egység Tétel Egység Hőteljesítmény Hőteljesítmény típusa, kizárólag elektromos tároló helyiségmelegítők esetében (válasszon ki egyet) Névleges hőteljesítmény Pnom 3,0 kW manuális hőtöltés-szabályozás, integrált termosztáttal Nem Minimális hőteljesítmény (indikatív) Pmin 2,0 kW manuális hőtöltés-szabályozás szobai és/vagy szabadtéri hőmérsékleti visszajelzéssel Nem Maximális folyamatos hőteljesítmény Pmax,c 3,0 kW elektromos hőtöltés-szabályozás szobai és/vagy szabadtéri hőmérsékleti visszajelzéssel Nem Kiegészítő áramfogyasztás ventilátoros hőteljesítmény Nem Névleges hőteljesítménynél elmax 0 kW Ahőteljesítmény/szobai hőfokszabályozó típusa (válasszon ki egyet) Minimális hőteljesítménynél elmin 0 kW egylépcsős hőteljesítmény és nincs szobai hőfokszabályozás Nem Készenléti üzemmódban elSB 0 kW Két vagy több manuális lépcső, nincs szobai hőfokszabályozás Nem mechanikus termosztáttal történő szobai hőfokszabályozással Igen elektromos szobai hőfokszabályozással Nem elektromos szobai hőfokszabályozással és napi időzítővel Nem elektromos szobai hőfokszabályozással és heti időzítővel Nem Egyéb vezérlési műveletek (több választás is lehetséges) szobai hőfokszabályozás jelenlét- érzékeléssel Nem szobai hőfokszabályozás nyitottablak- érzékeléssel Nem távoli vezérlési opció Nem adaptív indítási opció Nem üzemidő korlátozási opció Nem feketegömb-érzékelővel Nem Kapcsolat VONROC • Lingenstraat 6 • 8028 PM • Zwolle • The Netherlands88
