Márka	Bestway
Modell	Hydrium 561CU
Termék típusa	Homokszűrős föld feletti medence
Szűrő átmérője	254 mm
Szűrőfelület	0,05 m²
Maximális üzemi nyomás	0,83 bar (12 PSI)
Ajánlott üzemi nyomás	< 0,45 bar (6,5 PSI)
Maximális vízhőmérséklet	35 °C
Homokkapacitás	Körülbelül 9 kg
Ajánlott homok típusa	Kvarchomok n°20 (0,45-0,85 mm) - nem tartozék
Szerelt szűrő súlya	> 18 kg
Szelep funkciói	Szűrés, Visszaöblítés, Öblítés, Vízleeresztés, Keringetés, Zárás
Időzítő	Állítható ciklusok: 6/8/10/12/24 óra vagy egyedi ciklusok P4/P6/P8
Elektromos biztonság	Hibaáram-védőkapcsoló (30 mA) kötelező; földelés
Minimális távolság a medencétől	2 m (szűrő), 3,5 m (elektromos csatlakozó)
Rendszeres karbantartás	Szitanyílás tisztítása, havi visszaöblítés, nyomásellenőrzés
Pótalkatrészek és támogatás	Elérhető a bestwaycorp.com/support oldalon
Használat	Csak szétszerelhető medence (nem fix medence)
Téli tárolás	Teljes leürítés, szétszerelés, száraz helyen tárolás (fagyveszély)

Gyakran ismételt kérdések - Hydrium 561CU BESTWAY

Milyen típusú homokot használjak a szűrőhöz?

Használjon kvarchomokot n°20 (0,45-0,85 mm). Körülbelül 9 kg szükséges. A homok nem tartozék a szűrőhöz.

Hogyan végezzem el a szűrő első indítását?

A homoktartály feltöltése után állítsa a szelepet Visszaöblítés állásba, és működtesse 3-5 percig. Ezután kapcsoljon Öblítés állásba 1 percre, majd Szűrés állásba.

Milyen gyakran kell tisztítani a szűrő homokját?

Visszaöblítse a homokot, ha a nyomás meghaladja a 0,45 bar-t (6,5 PSI) vagy a vízhozam csökken. Normál használat mellett havi egy öblítés elegendő.

Mit tegyek, ha homok kerül vissza a medencébe?

Ellenőrizze, hogy a homok szemcsemérete megfelelő (n°20) és a szintje a MAX és MIN jelölések között van a tartályban. Egy törött skimmer is okozhatja.

Hogyan állítsam be a szűrő időzítőjét?

Forgassa a gombot a kívánt pozícióba: 6, 8, 10, 12 vagy 24 óra folyamatos működés. A P4, P6, P8 pozíciók 4h/4h, 6h/6h, 8h/8h (működés/pihenő) ciklusokat tesznek lehetővé.

Milyen elektromos biztonsági óvintézkedéseket kell betartani?

A szivattyút maximum 30 mA-es hibaáram-védőkapcsolón (RCD) keresztül kell táplálni. A csatlakozónak legalább 3,5 méterre kell lennie a medencétől, és a kábelt nem szabad a földbe temetni.

Hogyan teleltessem ki a homokszűrőt?

Visszaöblítse a szűrőt, ürítse le a medencét, csavarja ki a tartály alján lévő leeresztő dugót a maradék víz eltávolításához, vegye ki a homokot, szárítson meg minden alkatrészt, és tárolja a szűrőt száraz, fagymentes helyen.

Mit tegyek, ha a vezérlőszelep szivárog?

Győződjön meg arról, hogy a szelep pontosan egy funkcióra van állítva (nem két között). Ha a tömítés elhasználódott, cserélje ki egy Bestway által jóváhagyott alkatrészre.

Használhatok hosszabbító kábelt?

Nem, hosszabbító használata tilos. Csatlakoztassa a szűrőt közvetlenül egy földelt csatlakozóaljzathoz.

Hol találok pótalkatrészeket vagy műszaki segítséget?

Látogasson el a bestwaycorp.com/support oldalra a kézikönyvekért, GYIK-ért, videókért és pótalkatrészekért. Ne vigye vissza a terméket a boltba.

HASZNÁLATI ÚTMUTATÓ Hydrium 561CU BESTWAY

HASZNÁLATI UTASÍTÁS

58497 Hmax 1,5 homokszürő

YouTube

Látogassa meg a Bestway YouTube-csatornáját

BIZTONSÁGI TUDNIVALÓK

FIGYELMEZTETÉS

FONTOS BIZTONSÁGI ELŐÍRÁSOK KÉRJÜK OLVASSA EL ÉS TARTSA BE EZEKET AZ ELŐÍRÁSOKAT!

Ennek az elektromos berendezésnek az üzembe helyezésekor és használatakor mindig be kell tartani az alapvető biztonsági intézkedéseket, többek között:

• A szivattyút szigetelőtranszformátorról vagy maradékáram-működtetésű megszakítóval (RCD) rendelkező hálózati áramellátásról kell működtetni, a névleges üzemi maradékáram pedig nem haladhatja meg a 30 mA-t.
• Az épület fali áramforrásának a medencétől legalább 4 m-re kell lennie.
• A készüléket földelt áramforrásra kell csatlakoztatni
• ÁRAMÜTÉSVESZÉLY! - A szivattyú nem használható, ha ember van a medencében! Tiltsa meg a medence használatát, ha a homokszűrő megsérült.
• A VEZETÉKET A FÖLD FELETT VEZESSE. A vezetéket úgy kell elhelyezni, hogy abban fűnyíró, sövényvágó vagy egyéb berendezések lehetőleg ne tehessenek kárt.
• Az áramütés-veszély csökkentése érdekében a sérült vezetéket azonnal ki kell cserélni.
• A balesetveszély elkerülése érdekében a hálózati kábel sérülése esetén azt a gyártónak, szervizképviselőnek vagy más szakképzett személynek kell kicserélnie.
• Hosszabbítókábelek nem használhatók.
• Áramütésveszély! A homokszűrőt nem megfelelő áramforrásról üzemeltetni veszélyes, és az a homokszűrőt tönkreteheti.
• Tilos a földelő vezetéket eltávolítani vagy a csatlakozót bármilyen módon

átalakítani. Tilos az átalakító csatlakozók használata. A csatlakozók vagy a földelés megfelelőségével kapcsolatos kérdésekben kérje ki szakképzett elektromos műszerész tanácsát.

• A homokszüröt használja óvatosan. Ne húzza vagy emelje a homokszüröt a tápvezetéknél fogva. Sohase húzza ki a csatlakozódugaszt a konnektorból a vezetéknél fogva. Óvja a vezetéket a sérüléstől. Ne tegye ki a homokszüröt éles tárgyaktól, olajtól, mozgó alkatrészektől vagy túlzott hőhatástól származó sérülésnek.
• A tápvezetéket a termék szállítása, tisztítása, szerelése vagy bármilyen módosítása előtt mindig ki kell húzni a konnektorból.
• Ne dugja be és ne húzza ki a készülék dugalját nedves kézzel
• Mindig válassza le a készüléket az áramellátásról:
• Esős időben
  • Tisztítás vagy más karbantartás esetén
  • Ha szünnapokon felügyelet nélkül hagyja
• Ha a készüléket előre láthatólag hosszabb ideig nem fogja használni (pl. télen), a medencekészletet szét kell szerelni, és beltérben kell tárolni.
• VIGYÁZAT: A készülék használata, illetve (újra)összeszerelése előtt, kérfük, minden alkalommal olvassa el az útmutatót.
• Az utasítások betartása. A medencekészletet összeszerelését minden alkalommal az utasítások szerint végezze.
• Az utasítások elvesztése esetén, kérjük, vegye fel a kapcsolatot a Bestway vállalattal, vagy keresse meg a következő weboldalon: www.bestwaycorp.com
• Az elektromos rendszereknek meg kell felelniük a huzalozásra vonatkozó országos követelményeknek. Ha kérdései vannak, kérje ki egy szakképzett villanyszerelő tanácsát.

VIGYÁZAT: A homokszűrő kizárólag összeszerelhető medencékhez használható. Tilos a homokszűrőt állandóra szerelt medencékhez használni.

Az összeszerelhető medencék úgy vannak megépítve, hogy azokat a tároláshoz könnyű legyen szétszerelni, majd újra összeállítani. Az állandó medencék földbe süllyesztett, a földön álló vagy épületben elhelyezett, nem szétszerelhető létesítmények.

- Ez a készülék 8 éves kortól használható, illetve a fizikailag, érzékszervileg vagy szellemileg korlátozott, továbbá a kellő tapasztalattal vagy tudással

nem rendelkező személyek a készüléket csak felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos ismeretek megszerzését és a járulékos veszélyek megértését követően használhatják. A gyermekek nem játszhatnak a készülékkel. A tisztítást és felhasználó által végzendő karbantartást gyermekek csak felügyelettel végezhetik.

- A tisztítást és felhasználói karbantartást csak 18 évet betöltött, az elektromos áramütés veszélyeivel tisztában lévő felnőttek végezhetik.

FIGYELEM:

- A homokszüröt szilárd, egyenletes talajon helyezzük el. A homokszürönek a medence szélétöl legalább 2m távolságra kell lennie. A berendezést tartsa a lehető legtávolabb.

- A medencét és a homokszürőt úgy helyezze el, hogy megfelelő legyen a szellőzés és a vízelvezetés, és hogy karbantartás esetén könnyű legyen a hozzáférés. Ne helyezze a homokszürőt mélyedésbe, ahol meggyülhet a víz, vagy ahol a járókelőknek útjában lehet.

- Fontos, hogy a felállított medence közelében legyen a hálózati konnektor. A homokszűrő hálózati csatlakozójának a medencétől legalább 3,5m távolságra kell lennie.

- A légköri viszonyok befolyásolhatják a homokszűrő teljesítményét és élettartamát; tegye meg a szükséges óvintézkedéseket annak érdekében, hogy a homokszűrőt megvédje a hideg vagy meleg időjárás, illetve a napsütés okozta felesleges elhasználódástól.

- Az első használat előtt ellenőrizze, hogy megvan-e a homokszűrő valamennyi alkatrésze. Kérjük, hogy az ebben a kézikönyvben található ügyfélszolgálati címen értesítse a Bestway-t, ha a vásárláskor bármely alkat rész hibás vagy hiányzik.

- Minden sérült alkatrész a lehető leghamarabb ki kell cserélni. Csak a gyártó által jóváhagyott alkatrészeket használja.

- Ügyeljen rá, hogy gyerekek vagy felnőttek ne támaszkodjanak neki és ne üljenek rá a berendezésre.

- A homokszüröbe ne tegyen semmiféle vegyi anyagot.

- Ha vegyszereket használ a medence vizének tisztításához, akkor tartsa be a minimális szűrési időt, hogy védje a vizet használók/úszók egészségét - a minimális szűrési idő a helyi egészségügyi előírások függvénye.

• A termék telepítéséhez csak a gyártó által szállított vagy meghatározott anyagok használhatók.
• Alapvető fontosságú, hogy meggyőződjön arról, hogy a szívókimenetek nincsenek akadályozva.
• A szűrőrendszeren végzendő karbantartási műveletek idejére tanácsos leállítani a szűrést.
• Rendszeresen ellenőrizze, hogy a szűrő nem tömódött-e el.
• Tanácsos hetente ellenőrizni, hogy nincs-e szükség visszamosásra vagy tisztításra. A medencevíz tisztaságának biztosításához minimum napi 8 órás szűrési üzemidő szükséges.
• Alapvető fontosságú, hogy a sérült részegységeket vagy szerelvényeket a lehető leghamarabb lecserélje. Csak a termék forgalmazásáért felelős személy által jóváhagyott részegységeket használjon.
• Minden szüröt és szüröközeget rendszeresen ellenőrizni kell, hogy nem gyült-e fel törmelék, ami akadályozná a szürés megfelelőségét. Az esetlegesen már használt hűtőközeg ártalmatlanításának szintén meg kell felelnie a vonatkozó jogszabályoknak.
• Vegye figyelembe az útmutatóban foglalt összes biztonsági előírást és javaslatot. Amennyiben a szivattyúval, illetve bármely keringtetésért felelős eszközzel kapcsolatban kétsége merülne fel, forduljon képesített telepítőhöz, illetve a gyártóhoz/importőrhöz/forgalmazóhoz. A vízkeringtetési rendszernek meg kell felelnie az uniós és a nemzeti, illetve helyi jogszabályoknak – különösen az elektromosság vonatkozásában. A szelephelyzet, szivattyúméret, rácsméret módosítása hatással lehet az áramlásra, ezáltal a szívási sebesség megnőhet.
• A termék nem kereskedelmi célú felhasználásra készült.
  ALAPOSAN OLVASSA EL, ÉS TEGYE FÉLRE AZ ÚTMUTATÓT, HOGY A JÖVŐBEN BÁRMIKOR BELENÉZHESSEN.
  ŐRIZZE MEG EZT AZ ÚTMUTATÓT

ÁRTALMATLANÍTÁS

Az elektromos termékek nem képezhetik a háztartási hulladék részét. Éljen az újrahasznosítás lehetőségével, ha elérhetőek a megfelelő létesítmények. Az újrahasznosításra vonatkozó tanácsok tekintetében tájékozódjon az önkormányzatnál vagy a forgalmazónál.

SPECIFICATIONS

	Szürőátmérő:	254 mm
	Tényleges szűrőfelület:	0.05 m2(0.54 ft2)
	Max. üzemi nyomás:	0.83 Bar(12 PSI)
	Homokszűrő üzemi nyomás:	<0.45 Bar(6.5 PSI)
	Max. vízhőmérséklet:	35°C
	Homok:	Nincs a csomagban
	Szemcseméret:	#20 kvarchomok, 0,45 - 0,85 mm
	Homok befogadóképesség:	Nagyjából 9 kg

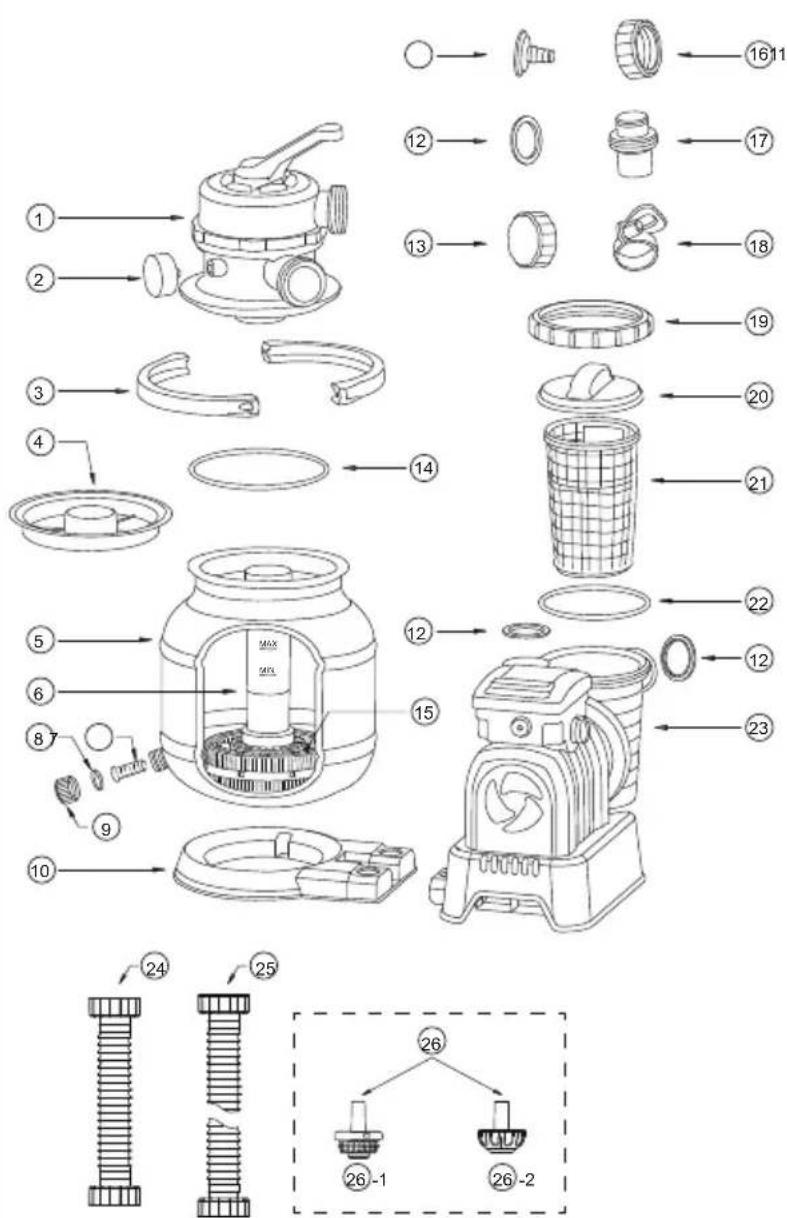

A HOMOKSZÜRÖ ALKATRÉSZEINEK ÁTTEKINTÉSE

A homokszürő összeszerelése előtt, kérjük, szánjon rá néhány percet, hogy megismerkedjen az alkatrészekkel.

(Ehhez csavarhúzó szükséges.)

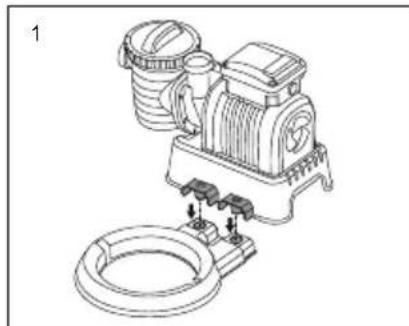

1. Óvatosan vegye ki az összes tartozékot a csomagból, és ellenőrizze, hogy nem sérült-e meg valami. Ha a berendezés sérült, azonnal értesítse az üzletet, ahol a berendezést vásárolta.
2. A homokszüröt szilárd, egyenletes talajon, lehetőleg betonlapon kell elhelyezni. A homokszüröt úgy helyezze el, hogy valamennyi kimenet és a szabályozószelep könnyen hozzáférhető legyen az üzemeltetéshez, javításhoz és a téliesítéshez.
3. Az EN60335-2-41 TEST szabvány értelmében a homokszüröt a használata előtt függőleges helyzetben a talajhoz vagy stabil, fából vagy betonból készült talapzathoz kell erősíteni. hogy a homokszürő esetleges feldölését megelőzzék. A teljesen összeszerelt homokszürő súlya meghaladja a 18kg-ot. A szerelőnyilások átmérőjének 8mm nagyságúnak kell lennie és azoknak egymástól 86mm távolságra kell elhelyezkedniük. A homokszürönek a talapzathoz való rögzítéséhez használjon két darab maximum 8mm átmérőjű csavart anyacsavarral.

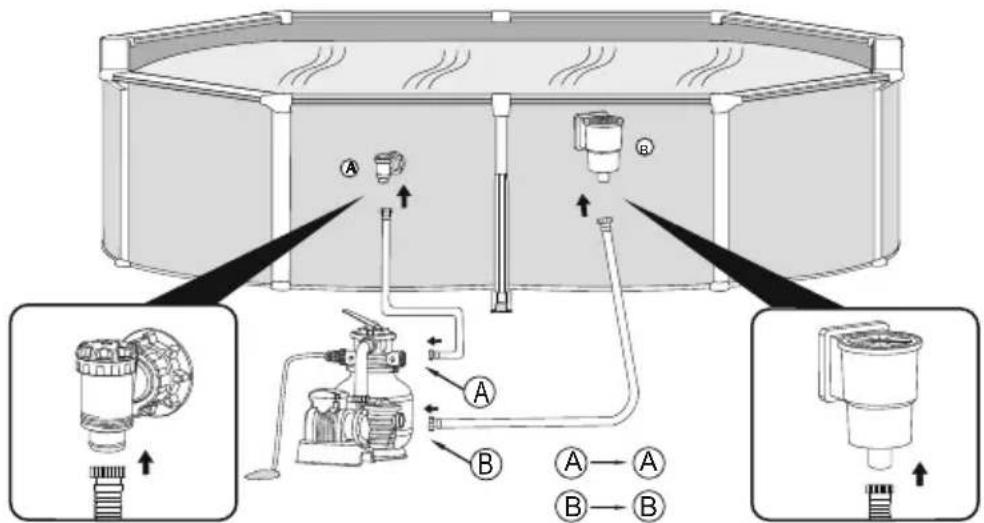

TÖLTSÖN BE MEDENCEI MINŐSÉGÜ SZÚRŐHOMOKOT/FLOWCLEAR™ POLYSPHERE TERMÉKET.

FIGYELEM: Kizárólag különleges, mészkő- és agyagmentes szűrőhomokot használjon: #20 kvarchomok, szemcseátmérő: 0,45-0,85mm, kb. egy 9kg-os zsák elegendő. Ha nem a javasolt méretű szűrőhomokot használja, a szűrési teljesítmény rosszabb lehet, a homokszűrő pedig tönkremehet, ami a garancia elvesztésével jár.

FONTOS: Javasoljuk 20-as számú szilikahomok használatát a medence homokszűrőjéhez. Ez kifejezetten a 20 - 100 mikronos mérettartományban lévő részecskék kiszűrésére készült.

Bizonyos apró törmelék átjuthat a homokon, és visszakerülhet a medencébe. Ez természetes, különösen akkor, ha a törmelék finom vagy üledékes.

Ennek a korlátozására javasoljuk a karbantartási utasítások követését, illetve szükség szerint végezzen visszamosást és öblítést.

Továbbá javasoljuk, hogy vegye fel a kapcsolatot a medenceforgalmazóval olyan vegyszer beszerzése ügyében, amelyik kifejezetten homoktisztításra készült. A homok helyes karbantartásával optimalizálhatja a tisztítási hatékonyságot, illetve elkerülheti az olaj és vízkő felgyűlését.

Ha nagy mennyiségű szennyeződést tartalmazó medencealjat tisztít meg, javasoljuk, hogy végezzen visszamosást a homokon, amikor félig befejezte a medence megtisztítását.

Ne feledjen el visszamosást végezni, illetve átöblíteni a homokot minden egyes alkalmat követően, hogy megtisztította a medence padlóját.

FIGYELEM: Elkerülhető az uszadékfogó megrongálódása, ha a homok feltöltésekor az alsó tartályt annyira feltölti vízzel, hogy az ellepje a csatlakozó perselyen található uszadékfogót.

FIGYELEM: A homok/Flowclear™ Polysphere nem képezi a csomag részét.

FIGYELEM: Használjon 28 g (0,06 font) Flowclear™ Polysphere terméket 1 kg (2,20 font) homok helyettesítéséhez.

V2

A tápellátás bekapcsolása előtt, kérjük, alaposan olvassa el a használati útmutatót.

HASZNÁLAT

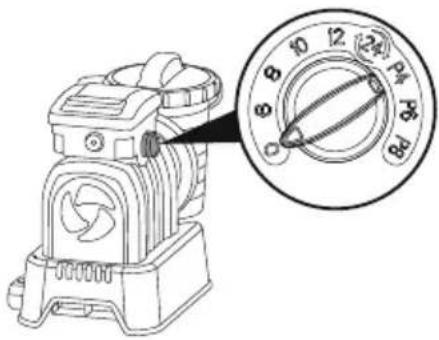

IDÓZÍTŐ

1. Csatlakoztassa az áramforráshoz, és fordítsa a gombot a kivánt helyzetbe. A homokszűrő azonnal működésbe lép.
2. Forgassa a gombot „0” állásba. A homokszűrő azonnal leáll.
3. Bekapcsolás után beállíthatja az üzemidőt, a pihenőidőt és a ciklusidőt a gomb megfelelő pozícióba forgatásával. További részletek ügyében lásd a táblázatot.
4. Amikor az időzítögombot új pozícióba állítja, a szűrő előző ciklusa automatikusan leáll, hogy az új ciklus kezdetét vehesse.
5. A szürő minden egyes bekapcsolásakor vagy újraindításakor új ciklus veszi kezdetét az időzítógomb pozícióját alapul véve.

MEGJEGYZÉS: Amennyiben a gomb a 24 óra pozícióban (24) található, a homokszűrő folyamatosan működik pihenőidőszak nélkül.

Gomb pozíciója	Üzemidő (ó)	Pihenőidő (ó)	Ciklusidő (ó)
0	/	/	/
6	6	18	24
8	8	16	24
10	10	14	24
12	12	12	24
24	24	0	24
P4	4	4	8
P6	6	6	12
P8	8	8	16

FIGYELMEZTETÉS: A berendezés megrongálódása és az esetleges balesetek elkerülése érdekében húzza ki a konnektorból a homokszűrő szivattyút, ha állítani kíván a szabályozó szelepen. Ha a szelepet a szivattyú működése közben állítja át, a szabályozó

szelep tönkremehet, ami sérülést vagy anyagi kárt okozhat.

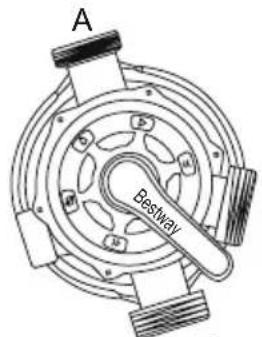

A szabályozó szelep használata

Nyomja le a szabályozó szelep karját, és forgassa a kívánt állásba.

A SZABÁLYOZÓ SZELEP BEÁLLÍTÁSAI

A szabályozó szeleppel 6 különböző szűrőfunkciót állíthatunk be: Szűrés, Elzárás, Utánöblítés, Öblítés, Leeresztés és Forgatás.

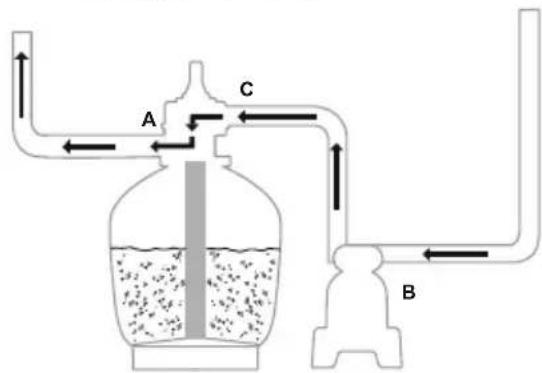

Szürés: Ez a funkció a medence vizének szürésére szolgál, és a szelep a használat 99%-a során ebben az állásban marad. A vizet a szivattyú keresztülpumpálja a homokon, majd az megtisztulva kerül vissza a medencébe.

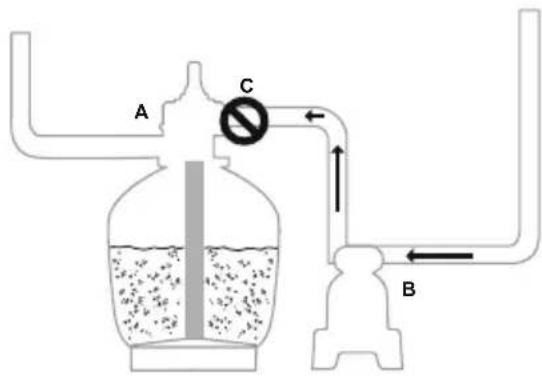

Elzárás: Ezzel a funkcióval zárhatjuk el a vízáramlást a homokszűrő és a medence között.

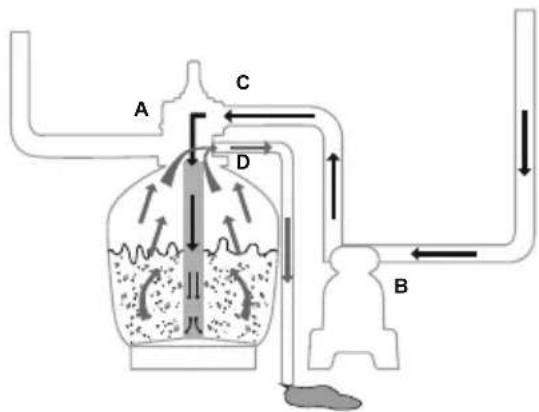

Utánöblítés: Ez a funkció a homokszűrő tisztítására szolgál; a vizet a szivattyú keresztülnyomja a csatlakozó perselyen, felfelé a homokágyon, majd az a D kimeneten keresztül távozik.

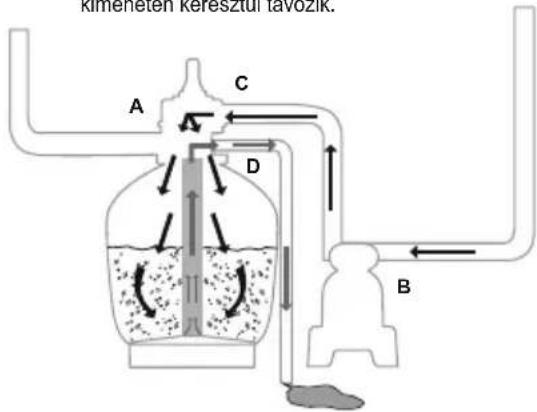

Öblítés: Ez a funkció az első indításnál szükséges és a későbbi tisztításra, illetve az utánöblítést követően a homokágy elegyengetésére szolgál; a vizet a szivattyú keresztülnyomja a homokágyon, felfelé a csatlakozó perselyen, majd az a D kimeneten keresztül távozik.

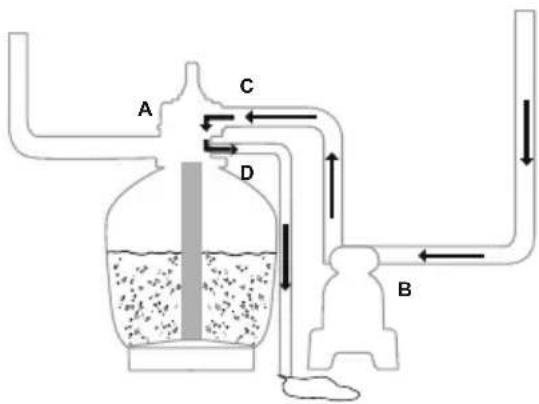

Leeresztés: Ez a funkció a medence vizének leeresztésére szolgál; a víz itt sem kerül be a homokszűrőbe, hanem a D kimeneten át távozik, és nem kerül vissza a medencébe.

Forgatás: Ez a funkció a homokszürő megkerülésével forgatja a medence vizét; ezt a funkciót a szürő meghibásodása esetén használjuk a szennyeződések összegyűjtésére a szűrőrácsokon.

FIGYELEM:

• Fontos, hogy a szennyvíz-elvezetéssel kapcsolatos megoldások megfeleljenek a vonatkozó önkormányzati, illetve országos előírásoknak. Ne eressze ki a vizet olyan helyen, ahol az túlfolyást vagy egyéb károsodást okozhat.
• Ha a szabályozószelepet Utánöblítés, Öblítés vagy Leeresztés helyzetbe állítjuk, a víz a szabályozószelep D kimenetén át távozik.
• Ne csatlakoztassa a konnektorba és ne működtesse a homokszűrőt, ha a szabályozószelep az Elzárás helyzetben van, mert az súlyosan megrongálhatja a berendezést.
• Ne hagyja a szabályozó szelepet két funkció közötti állásban, mert az szivárgáshoz vezet.
• A szivárgás elkerülése végett, mielőtt a homokszűrőt beindítja, csavarja a D Csatlakoztató kupakját az Ellenőrző szelep D Csatlakoztatójára.

LÉGTELENÍTÉS

A légtelenítéshez a vezérlőszelepet lenyomva tartva várja meg, míg a D csatlakozón víz nem folyik ki.

MEGJEGYZÉS: Fontos, hogy ezt az eljárást a szivattyú minden egyes téliesítést, karbantartást és a homokágy visszamosását követő indításakor elvégezze.

TEENDŐK AZ ELSŐ ALKALOMMAL VALÓ HASZNÁLAT ESETÉN

A Visszamosás és Öblítés funkció a szivattyú első használatra való felkészítésére, illetve a homok átmosására használatos.

VIGYÁZAT: NE FUTTASSA SZÁRAZON A HOMOKSZÜRÖT

1. Nyomja le a vezérlöszelep markolatát, és forgassa el a Visszamosás funkcióállásába.
2. Csatlakoztassa, majd 3 ... 5 percre, vagy amíg a viz tisztán nem folyik, kapcsolja be a homokszüröt.
3. Kapcsolja ki a homokszüröt, és állítsa a vezérlöszelepet öblítés helyzetbe.

4. 1 percre kapcsolja be a homokszüröt. Ezáltal a víz vissza lesz keringtetve a homokszürön, és le lesz ürítve a D csatlakozón keresztül.

5. Kapcsolja ki a homokszüröt. Állítsa a vezérlőszelepet zárt helyzetbe.

6. Szükség esetén töltse szintre a medencevizet.

FONTOS: Ez az eljárás eltávolítja a medencében lévő, lecserélni kívánt vizet. Azonnal kapcsolja ki a homokszűrőt, ha a vízszint a medence bemeneti és kimeneti szelepjei közelében van.
    note bottom of A: Visszamosás Öblítés

1. A homokszürö most már használatra kész. Állítsa a szabályozószelepet Szürés állásba.

FIGYELEM: Az áramütés elkerülése érdekében törölje szárazra saját magát és a homokszűrőt.

1. Indítsa be a homokszürőt.

FIGYELEM: A homokszürő megkezdte a szürőciklust. Ellenőrizze, hogy a víz visszafolyik-e a medencébe, és ügyeljen a nyomásmérő által jelzett szürőnyomásra. A homokszürő ajánlott nyomása üzem közben 0.45Bar (6.5PSI) érték alatt van.

A HOMOKSZÜRÖ KARBANTARTÁSA

VIGYÁZAT: A karbantartási munkálatok elkezdése előtt mindenk éppen kapcsolja ki és válassza le a homokszűrőt, ellenkező esetben súlyos sérülés vagy halál kockázata áll fönn.

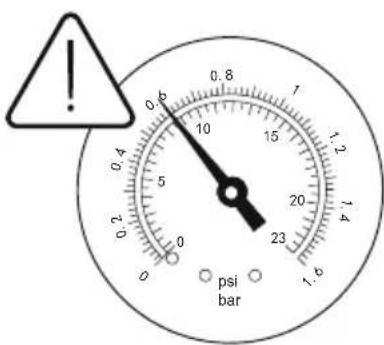

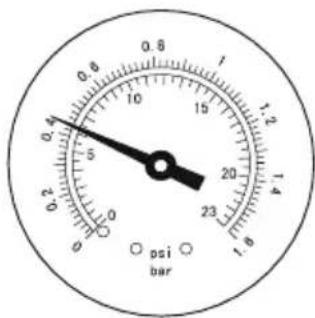

A kosz homokszüröben való felgyülemlésével párhuzamosan a nyomásmérő által mért nyomás növekedni fog. Ha a nyomásmérő 0,45 bart (6,5 psi) vagy annál nagyobb értéket mutat, illetve a medencébe menő vízáramlás túlságosan kicsi, ideje megtisztítani a homokot. A homokágy tisztítását az előzőekben a „Visszamosás és öblítés” c. részben részletezett módon végezze.

MEGJEGYZÉS: A nyomásmérő csak karbantartási célt szolgál, és a nyomásmérő értéke csak tájékoztató érték, a mérő nem használható precíziós műszerként.

MEGJEGYZÉS: Javasoljuk, hogy a medence használatától függően legfeljebb havi egyszer tisztítsa meg a homokágyat. Ne tisztítsa a homokot túl gyakran.

A SZÜRÖSZITA TISZTÍTÁSA

1. Húzza ki a homokszűrő csatlakozó dugóját a konnektorból és az Ellenőrző szelepet állítsa a Zárt funkcióra.
2. Tegyen a törmelékszűrők helyére záródugókat, hogy megakadályozza a víz elfolyását.
3. Vegye le a Szüröszita zárókupakját, azt kicsavarva.
4. Vegye ki a Szüröszitát, távolítsa el a szennyeződéseket.
5. Tegye vissza a Szüröszitát a helyére. Ügyeljen arra, hogy a Szüröszita nyilása középen legyen.
6. Ellenőrizze, hogy a Tömítőgyűrű a megfelelő helyen legyen. Csavarja vissza a Szűrőszita zárókupakját.
7. Távolítsa el a záródugókat, és helyezze be a törmelékszűrőket.
   FIGYELEM: A Szürőszitát bizonyos idöközönként ki kell üríteni és kitisztítani. A szennyezett és eldugult szürőszita a homokszűrő hatékonyságát csökkenti.

1. Mossa vissza a homokszüröt.

2. Válassza le a tömlőt a medence A csatlakozójáról és a homokszűrő A csatlakozójáról, majd csatlakoztassa a D csatlakozóhoz.

MEGJEGYZÉS: Ne felejtsen el a törmelékszűrő helyére záródugót tenni, hogy megakadályozza a víz elfolyását.

1. A szürő bekapcsolásához és a medencevíz leeresztéséhez kapcsolja be a homokszűröt.

FIGYELMEZTETÉS: NE MÜKÖDTESSE SZÁRAZON A HOMOKSZÜRÖT.

TÁROLÁS

A téli fagynak kitett helyiségekben elhelyezett medencei berendezéseket a károsodásuk megelőzése érdekében téliesíteni kell.

Ha hagyja, hogy a víz megfagyjon, a jég tönkre fogja tenni a homokszüröt, a garancia pedig érvényét veszti.

1. Mossa vissza a homokszüröt.

2. A medence használati utasításának megfelelően eressze le a vizet a medencéböl.

3. Csavarja le a leeresztőszelep sapkáját a tartály alján, és engedje le a maradék vizet.

4. Szerelje le a két Tömlöt a medencéröl és a homokszüröröl.

5. Öntse ki az egész homokot a tartályból és az összes alkatrészt szárítsa meg.

6. A homokszüröt száraz helyen, gyermekektöl elzárva tárolja.

HIBAELHÁRÍTÁS

Problémák Lehetséges okok Megoldások
Homok áramlik a medencébe	- A homok szemcsemérete túl kicsi- A homokszűrő leállítása nélkül mozgassa a vezérlőszelepet a visszamosás helyzetből a szűrés helyzetbe- A homokszint túl magas- Az uszadékszűrő törött	- 20-as számú, 0,45 ... 0,85 mm-es szilikahomok használata javasolt- A vezérlőszelep minden egyes beállításakor állítsa le a homokszűrőt- Ellenőrizze, hogy a homokszint a gyűjtöpersely „MAX" és „MIN" jelölése közt legyen- Cserélje le az uszadékszűrőt
Nincs vízáramlás	- A záródugók nem lettek eltávolítva- A légtelenítés nem lett elvégezve- A vezérlőszelep zárt helyzetbe lett állítva- A szűrő eltömődött- A homokszűrő eltört	- Távolítsa el a záródugókat, és helyezze be a törmelékszűrőket- Légtelenítsen- Állítsa a készüléket szűrőfunkcióra- Tisztítsa meg a szűrőt- Hívja ki a márkaszervizt
Túlzott szűrőnyomás	- A szűrő piszkos- Elvízkövesedett homokágy- Elégtelen visszamosás- A nyomásmérő eltört	- Visszamosás- Ellenőrizze a homokot, és szükség esetén cserélje le- Végezzen visszamosást addig, amíg a kifolyó víz tiszta nem lesz- Cserélje le a nyomásmérőt
A vezérlőszelep szivárog a D csatlakozóból	- A vezérlőszelep két funkció közé lett állítva- A tömítés törött	- Állítsa a készüléket egy funkcióra- Cserélje le a tömítést
A csatlakozó szivárog	- A csatlakozók alátétgyűrűje nincs a helyén- A csatlakozók alátétgyűrűje törött- Laza tömlők	- Tegye vissza az alátétgyűrűt- Cserélje le az alátétgyűrűt- Húzza meg öket
