HASZNÁLATI ÚTMUTATÓ LK8122 IFM

Használati útmutató

Elektromos töltésszint-érzékelő

LK81xx

Tartalomjegyzék

1 Előzetes megjegyzés 4

1.1 Alkalmazott szimbólumok 4
1.2 Figyelmeztetések 4

2 Biztonsági utasítások 5

3 Rendeltetésszerű használat 6

3.1 Az alkalmazási terület korlátozása 6

4 gyors beüzemelés.... 7

4.1 1. példakonfiguráció 7
4.2 2. példakonfiguráció 7

5 Funkció....9

5.1 Mérési elv 9
5.2 Működési elv / készülék jellemzői 9

5.2.1 Működési módok.... 9
5.2.2 Tudnivalók a beépített túltöltés elleni védelemhez 10
5.2.3 Kijelzés és kapcsolási funkció.... 10
5.2.4 Ofszet a tartály valós töltési szintjének kijelzéséhez 11
5.2.5 Biztonságos állapot hiba esetén 11
5.2.6 IO-Link 11

6 Szerelés 12

6.1 Szerelési utasítások a túltöltés elleni védelemmel történő üzemhez ..... 12
6.2 Szerelési utasítások a túltöltés elleni védelem nélkül történő üzemeltetéshez ..... 13

6.2.1 Szerelés az inaktív tartományban 13
6.2.2 Szerelés a szondarúd aktív „A” tartományában.... 14

6.3 További beszerelési utasítások 15
6.3.1 A beszerelési magasság jelölése 15

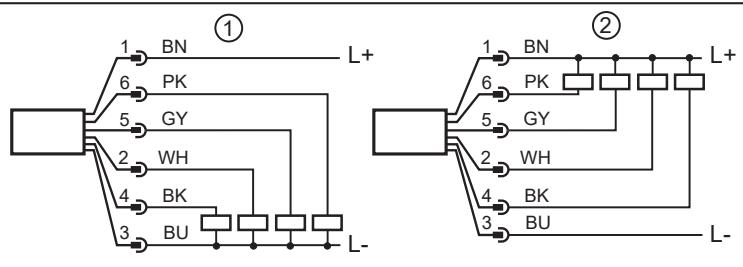

7 Villamos csatlakozás.... 16

8 Kezelőelemek és kijelzőelemek. 18
9 Menü. 19

9.1 Menüszerkezet 19

Paraméterezés 20

10.1 Tudnivalók az IO-Link segítségével történő paraméterezéshez 20

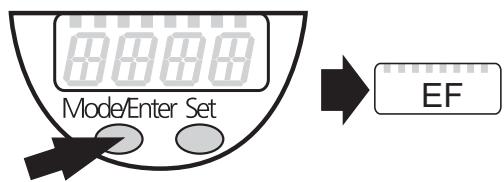

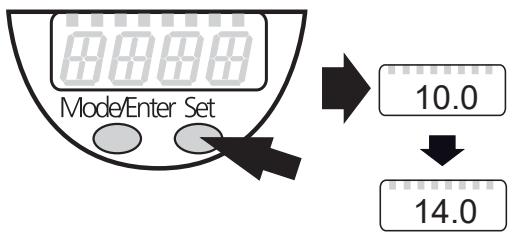

10.2 Paraméterek beállítása általánosságban. 21

10.3 Alapbeállítások 23

10.3.1 ▶ Mértékegység meghatározása 23
10.3.2 Ofszet beállítása 23
10.3.3 Közeg beállítása 23
10.3.4 A túltöltés elleni védelem beállítása 24
10.3.5 A túltöltés elleni védelem kalibrálása. 24

10.4 Kimeneti jelek beállítása 25

10.4.1 A kimeneti funkció beállítása.... 25
10.4.2 Kapcsolási határértékek beállítása (hiszterézis funkció) 25
10.4.3 Kapcsolási határértékek beállítása (ablak funkció) 25
10.4.4 Kapcsolási késleltetés beállítása.... 26
10.4.5 Visszakapcsolási késleltetés beállítása.... 26
10.4.6 A kimenet kapcsolási logikájának meghatározása 26
10.4.7 A kimenetek viselkedésének meghatározása hiba esetén (biztonságos állapot)....26
10.4.8 Kijelző konfigurálása 26
10.4.9 Összes paraméter visszaállítása gyári beállításra.... 26

10.5 Beállítási értékek és számítási segédletek 26

10.5.1 Beállítási értékek [OFS] 26
10.5.2 Beállítási értékek [OP]. 27
10.5.3 Számítási segédletek [OP] 27

10.5.3.1 A „felülröl” meghatározása 28

10.5.3.2 Az „alulról” meghatározása 28

10.5.4 Beállítási tartományok [SPx] / [FHx] és [rPx] / [FLx] 28

10.6 Alkalmazási példák 28

10.6.1 Előtét-, ill. nyomásnövelő tartály 28
10.6.2 Emelőberendezés 29

11 Működés 31

11.1 Működés kijelzések.... 31
11.2 A paraméterbeállítások leolvasása 31
11.3 Hibajelzések 31
11.4 Kimeneti viselkedés különböző üzemi állapotokban 32

12 Karbantartás, javítás és ártalmatlanítás 33

12.1 Karbantartási utasítás a túltöltés elleni biztosító nélküli üzemhez ..... 33

13 Gyári beállítás.... 34

1 Előzetes megjegyzés

Útmutató, műszaki adatok, engedélyek, tartozékok és további információk az eszközön / csomagoláson található QR-kódon keresztül vagy a documentation.ifm.com weboldalon találhatók.

1.1 Alkalmazott szimbólumok

√ Előfeltétel
Kezelési utasítás
▷ Reakció, eredmény

[...] Nyomógombok, kapcsolók vagy kijelzők megnevezése

→ Kereszthivatkozás

Fontos megjegyzés

Figyelmen kívül hagyása hibás működést vagy üzemzavart okozhat

Információ

Kiegészítő tudnivaló

1.2 Figyelmeztetések

A figyelmeztetések a lehetséges személyi sérülésekre és anyagi károkra figyelmeztetnek. Ez biztosítja a termék biztonságos kezelését. A figyelmeztetések a következő fokozatokra osztódnak:

FIGYELMEZTETÉS

Figyelmeztetés súlyos személyi sérülésekre

▷ Halálos és súlyos sérülések veszélye a figyelmeztetés figyelmen kívül hagyása esetén.

VIGYÁZAT

Figyelmeztetés könnyű és közepesen súlyos személyi sérülésekre

▷ Könnyű és közepesen súlyos sérülések veszélye a figyelmeztetés figyelmen kívül hagyása esetén.

FIGYELEM

Figyelmeztetés dologi károk elkerülésére

▷ Anyagi károk veszélye a figyelmeztetés figyelmen kívül hagyása esetén.

2 Biztonsági utasítások

- A leírt készülék részkomponensként kerül beépítésre a rendszerbe.

– Ezen rendszer biztonságáért a gyártó a felelős.
- A rendszer gyártója köteles kockázatelemzést végezni és az alapján dokumentációt készíteni és a felhasználó részére azt a rendszerhez mellékelni az üzemeltetőre vonatkozó törvényi és normatív követelmények értelmében. Ennek tartalmaznia kell az összes szükséges információt és biztonsági utasítást az üzemeltető, a felhasználó és adott esetben a rendszer gyártója által felhatalmazott szervizszemélyzet részére.

• A termék üzembe helyezése előtt olvassa át, majd a teljes használati időtartam során őrizze meg ezt a dokumentumot.
• A terméknek korlátozás nélkül alkalmasnak kell lennie a vonatkozó alkalmazáshoz és környezeti feltételekhez.
• A terméket csak rendeltetésszerűen használja (→ Rendeltetésszerű használat).
• A használati utasítások vagy a műszaki adatok figyelmen kívül hagyása esetén anyagi károk és/ vagy személyi sérülések következhetnek be.
• A termékbe történő beavatkozásból, ill. a termék helytelen használatából eredő károkért a gyártó nem vállal felelősséget és jótállást.
• A termék beépítését, elektromos csatlakoztatását, üzembe helyezését, kezelését és karbantartását csak szakképzett, a berendezés üzemeltetője által feljogosított szakszemélyzet végezheti.
  • Védje a készülékeket és kábeleket a sérülések ellen.
• A terméket csak engedélyezett közegekkel használja (→ Műszaki adatok).
• A készülék megfelel az EN 61000-6-4 szabványnak, és „A” osztályú termék. A készülék háztartási környezetben rádióvételi zavarokat okozhat. Meghibásodás esetén a felhasználónak megfelelő intézkedéseket kell foganatosítania a helyzet orvoslására.

3 Rendeltetésszerű használat

A készüléket kifejezetten a szerszámgépgyártás igényeihez tervezték. Különösen alkalmas hűtő kenőolaj-emulziók (szennyezettek is), valamint hűtő- és hidraulikaolajok felügyeletére.

3.1 Az alkalmazási terület korlátozása

- A készülék nem alkalmas a következőkhöz:

– savakhoz és lúgokhoz
- a higiéniai és galvanizálási területre
– erősen vezető és tapadó közegekhez (pl. ragasztó, enyv, sampon),
– granulátumokhoz, ömlesztett áruhoz,
– csiszológépekben való használatra (fokozott lerakódásveszély).

- A jól vezető hab adott esetben töltési szintként kerül érzékelésre:

▶ Ellenőrizze az előírásszerű működést egy alkalmazási teszt elvégzésével.
- Ha a készüléket > 35 °C hömérsékletű vizes bázisú közegekben használják, akkor a készüléket klímacsőbe (→ Tartozékok) kell beszerelni.
- Vegye figyelembe a max. közeghőmérsékletet a klímacső használata esetén: → Műszaki adatlap.
- Automatikus közegfelismerésnél): Erősen inhomogén, egymástól elkülönülő, így elválasztó rétegeket kialakító közegekben (pl. olaj a vízen) a következő érvényes:
▶ Ellenőrizze az előírásszerű működést egy alkalmazási teszt elvégzésével.

4 gyors beüzemelés

A gyors üzembe helyezéshez az alábbiakban leírt példakonfigurációk a legtöbb alkalmazáshoz megfelelnek. A megadott minimális távolságok kizárólag a mindenkori leírt esetre vonatkoznak.

4.1 1. példakonfiguráció

Használt eszköz:	LKx122 (rúdhossz L= 264 mm)
Érzékelendő közeg:	Ásványi olaj
Üzemmód:	Kézi közegválasztás túltöltés elleni védelemmel (gyári beállítás): Működési módok(→ ☐ 9)
Beszerelési környezet:	Szerelés a Fémes tartály → ábra szerint

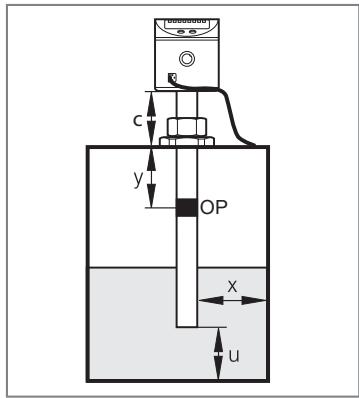

Ábr. 1: 1. példakonfiguráció - fémes tartály

▶ Szerelje fel a készüléket.
▶ Tartsa be az (x), (u) és (c) távolságokat:

x:	min. 4,0 cm
u:	min. 1,0 cm
c:	max. 14,0 cm

▶ Az érzékelő földelése a tartállyal együtt: Villamos csatlakozás (→ 16)
▶ Tartsa be a paraméterezési sorrendet:

• [MEdl] = [OIL.2]: Közeg beállítása (→ 23)
- [OFS] = (u); pl. (u) = 2,0 cm: Ofszet a tartály valós töltési szintjének kijelzéséhez (→ ☐ 11)
- [OP]: Paraméterezze az OP túltöltés elleni védelmet 4,5 cm-nél nagyobb távolságra (y) a szerelőelem alatt.

A 4,5 cm-nél kisebb távolságok (y) meghibásodásokhoz és hibaüzenetekhez vezethetnek a [cOP] kalibrálás során
Lépésméret és beállítási tartomány: Beállítási értékek [OP] (→ ☐ 27) Számítási segédletek az [OP]-hoz: Számítási segédletek [OP] (→ ☐ 27)

▶ Egyenlítse ki az OP túltöltés elleni védelmet a [cOP]-vel: A túltöltés elleni védelem kalibrálása (→ ☐ 24)
▷ Az eszköz üzemkész.
▶ Ha szükséges, végezzen további beállításokat.
▶ Ellenőrizze a készülék biztonságos működését.

4.2 2. példakonfiguráció

Használt eszköz:	LKx123 (gyári beállítás); Rúdhossz L= 472 mm
Érzékelendő közeg:	Hűtő-kenőanyag emulzió
Üzemmód:	Automatikus közegfelismerés (gyári beállítás): Működési módok (→ ☐ 9)
Beszerelési környezet:	Szerelés a Fémes tartály → ábra szerint

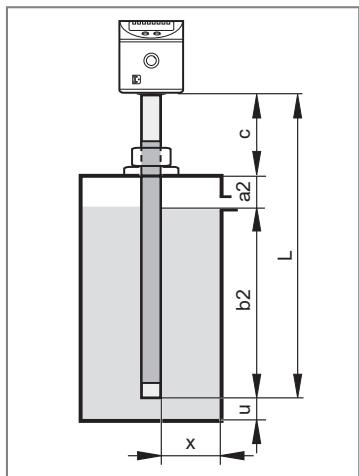

Ábr. 2: 2. példakonfiguráció - fémes tartály

▶ Szerelje fel a készüléket.
▶ Tartsa be az (x), (u) és (c) távolságokat:

x:	min. 4,0 cm
u:	min. 1,0 cm
c:	max. 23,0 cm

▶ Az érzékelő földelése a tartállyal együtt: Villamos csatlakozás (→ 16)

▶ Tartsa be a (b) maximálisan megengedett töltési szintet.

A (b) maximális töltési szint és a szerelőelem között 5,0 cm-nél nagyobb távolságot (a2) kell tartani.

▶ Tartsa be a paraméterezési sorrendet:

• [MEdl] = [Auto]: Közeg beállítása (→ 23)
- [OFS] = (u), pl. (u) = 1,0 cm: Ofszet a tartály valós töltési szintjének kijelzéséhez (→ ☐ 11)
- [SP1] = A kapcsolási pontot 5,0 cm-nél nagyobb távolságban (a2) a szerelőelem alatt paraméterezze.

Állítható lépéstávolság: 0,5 cm. A [SP1] kapcsolási pont túltöltés elleni védelemként szolgál (szivattyú kikapcsolva, bevezetés lezárva).

▶ A készüléket újra kell inicializálni:
▶ Kapcsolja ki és újra be az üzemi feszültséget.
▷ Az eszköz üzemkész.
▶ Ha szükséges, végezzen további beállításokat.
▶ Ellenőrizze a készülék biztonságos működését.

5 Funkció

5.1 Mérési elv

Az érzékelő a kapacitív mérési elv alapján határozza meg a töltési szintet.

• Felépül egy elektromos mező (E), és az érzékelendő közeg befolyásolja azt. Ez a mezőváltozás mérési jelet generál, amely elektronikusan kerül kiértékelésre.
• Egy közeg érzékelésénél döntő tényezőnek számít annak dielektromos állandója (DK). A magas DK-értékkel rendelkező közegek (pl. víz) erős mérési jelet, az alacsony DK-értékkel rendelkező közegek (pl. olajok) ennek megfelelően alacsonyabb jelet generálnak.
• Az érzékelőrúd aktív mérési tartománya 16 kapacitív mérési szegmensből áll. Ezek mindegyike mérési jeleket generál, amelyek a lefedettség mértékétől függnek.

Ábr. 3: Mérési elv

I: Inaktív tartomány
A: Aktív tartomány (16 aktív szegmens)
E: Elektromos mező
Méretek → Műszaki adatlap

5.2 Működési elv / készülék jellemzői

A készülék különböző méretű tartályokban használható és rugalmasan felszerelhető.

4 kimenet áll rendelkezésre. Ezek egymástól függetlenül paraméterezhetők.

OUT1	Kapcsolójel a töltésszint-határértékhez / IO-Link
OUT2	Kapcsolójel a töltésszint-határértékhez
OUT3
OUT4

▶ Válassza ki a kívánt üzemmódot a meglévő alkalmazáshoz való igazításhoz.

5.2.1 Működési módok

1. Kézi közegválasztás túltöltés elleni védelemmel (gyári beállítás) Ajánlott! A legnagyobb üzembiztonság!

Az érzékelendő közeget manuálisan kell beállítani ( [MEdl] paraméter). Ezen kívül egy integrált, önállóan működő túltöltés elleni védelem is rendelkezésre áll.

1. Kézi közegválasztás túltöltés elleni védelem nélkül. Közepes üzembiztonság!

Az érzékelendő közeget manuálisan kell beállítani az 1. pontban leírtak szerint. A túltöltés elleni védelem viszont ki van kapcsolva ([OP] = [OFF] paraméter). Ez azt jelenti, hogy nincs szükség kalibrálásra.

1. Automatikus közegfelismerés. Legalacsonyabb üzembiztonság!

A készülék az üzemi feszültség bekapcsolásakor minden alkalommal alkalmazkodik a közeghez és a szerelési környezethez.

Az automatikus közegfelismerésnél ([MEdI] = [Auto] paraméter) túltöltés elleni védelem nem áll rendelkezésre!

Az automatikus közegfelismerés csak bizonyos feltételek mellett működhet megfelelően (pl. speciális szerelési előírások betartása, üzemeltetési és karbantartási korlátozások):

Karbantartási utasítás a túltöltés elleni biztosító nélküli üzemhez (→ ☐ 33)

5.2.2 Tudnivalók a beépített túltöltés elleni védelemhez

A [OP] (OP = overflow prevention) paraméterrel a felső mérési szegmensek egyike integrált OP túltöltés elleni védelemként kerül meghatározásra.

• Ha az OP túltöltés elleni védelem aktiválásra kerül, akkor a beépítési helyzethez kalibrálást kell elvégezni ([cOP] paraméter). Ellenkező esetben a készülék nem kapcsol készenléti állapotba; a kijelzőn addig a [≡≡≡] felirat jelenik meg: Működés kijelzések (→ ☐ 31)
• Az OP túltöltés elleni védelem kikapcsolható ([OP] = [OFF]).

Az OP túltöltés elleni védelem kikapcsolása korlátozhatja az üzembiztonságot. Az optimális üzem és a maximális üzembiztonság érdekében ezért nem ajánlott az OP túltöltés elleni védelem kikapcsolása!

• Az OP túltöltés elleni védelem felfelé korlátozza a mérési tartományt. Az [SPx] / [FHx] kapcsolási pontok mindig az [OP] alatt vannak!
• Az OP túltöltés elleni védelem nincs külön kimenethez rendelve! További védelmet nyújt, és csak akkor vált ki kapcsolási műveletet, ha növekvő töltési szint esetén az egyik kimenet nem kapcsol, annak ellenére, hogy a hozzá tartozó kapcsolási pont túllépésre került (pl. az alkalmazással kapcsolatos üzemzavarok miatt).
  Az OP túltöltés elleni védelem válasza így a paraméterezett kapcsolási funkciónak megfelelően a „teli állapotot” váltja ki: Kijelzés és kapcsolási funkció (→ ☐ 10)
• Általában az OP túltöltés elleni védelem már a kiválasztott mérési szegmens elérésekor reagál (néhány mm-rel a beállított OP érték előtt).
• Az OP túltöltés elleni védelem azonnal és késedelem nélkül válaszol. A beállított késleltetési idők (pl. egy közvetlenül alatta lévő kapcsolási pont esetében) nem befolyásolják az OP túltöltés elleni védelmet!
• A kijelzőn megjelenik az OP túltöltés elleni védelem válasza (Full és az aktuális töltési szint kijelzése másodpercenként felváltva jelenik meg).

5.2.3 Kijelzés és kapcsolási funkció

A készülék az aktuális töltési szintet mutatja a kijelzőn, opcionálisan cm-ben vagy hüvelykben. A kijelzőegység paraméterezéssel kerül definiálásra. A beállított mértékegységet és a kimenetek kapcsolási állapotát LED-ek jelzik.

A készülék 4 kapcsoló kimeneten (OUT1... OUT4) keresztül jelzi a beállított határértékek túllépését vagy alulmúlását. A kapcsolókimenetek paraméterezhetők:

• Hiszterézis funkció / záró Hiszterézis funkció → ábra: [oux] = [Hno].
• Hiszterézis funkció / nyitó Ablak funkció → ábra: [oux] = [Hnc].

Először az [SPx] kapcsolási pontot kell beállítani, majd a kívánt távolságban alatta az [rPx] visszakapcsolási pontot.

Az OP túltöltés elleni védelem hiszterézise rögzített beállítású.

• Ablak funkció / záró Hiszterézis funkció → ábra: [oux] = [Fno].
• Ablak funkció / nyitó Ablak funkció → ábra: [oux] = [Fnc].

Az ablak szélessége az [FHx] és a [FLx] közötti távolsággal állítható be. [FHx] = felső érték, [FLx] = alsó érték.

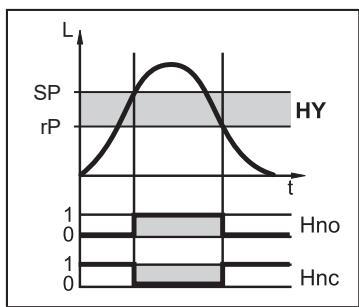

Ábr. 4: Hiszterézis funkció

L: Töltésszint

HY: Hiszterézis

Ábr. 5: Ablak funkció

L: Töltésszint

FE: Ablak

5.2.4 Ofszet a tartály valós töltési szintjének kijelzéséhez

A tartályfenék és a mérőrúd alsó éle közötti távolság [OFS] ofszetként adható meg. Ez azt jelenti, hogy a kijelzés és a kapcsolási pontok a tényleges töltési szintre vonatkoznak (referenciapont = tartály feneke).

[OFS] = [0] esetén: A referenciapont a mérőpálca alsó széle.

A beállított ofszet csak a készülék kijelzőjére vonatkozik. Ez nem befolyásolja az IO-Linken keresztül továbbított folyamatértéket. Az OFS paraméter azonban az IO-Linken keresztül helyesen kerül továbbításra, és ezért figyelembe vehető: IO-Link (→ 11)

5.2.5 Biztonságos állapot hiba esetén

Hiba esetén minden kimenethez beállítható egy biztonságos állapot. A készülék hibájának észlelése esetén a kimenetek késedelem nélkül átkapcsolnak a definiált biztonságos állapotba. A kimenetek viselkedése ebben az esetben a [FOU1]... [FOU4] paraméterek segítségével állítható be: A kimenetek viselkedésének meghatározása hiba esetén (biztonságos állapot) (→ 26)

5.2.6 IO-Link

Az IO-Link egy kommunikációs rendszer, amelyen keresztül intelligens érzékelők és működtetők csatlakoztathatók az automatizálási rendszerekre. Az IO-Link az IEC 61131-9 szabvány szerint van szabványosítva.

Az IO-Linkkel kapcsolatos általános információkat lásd az io-link.ifm oldalon.

Az Input Output Device Description (IODD) minden paraméterrel, folyamatadatokkal és a készülék részletes leírásával megtalálható a documentation.ifm.com oldalon

Az IO-Link előnyei a következők:

• Minden adat és folyamatérték zavarmentes továbbítása
• Paraméterek megadása a futó folyamat közben vagy előbeállítás az alkalmazáson kívül
• Paraméterek a berendezésen belül csatlakoztatott készülékek azonosításához
• Kiegészítő paraméterek és diagnosztikai funkciók
• Készülékcsere esetén a paraméterkészletek automatikus mentése és helyreállítása (Data storage)
• A paraméterkészletek, folyamatértékek és események naplózása
• Készülékleíró fájl (IODD – Input Output Device Description) az egyszerű tervezéshez
• Szabványosított elektromos csatlakozás
• Távkarbantartás

6 Szerelés

VIGYÁZAT

A ház jelentősen felmelegedhet.

▷ Égési sérülés veszélye.
▶ Védje a házat véletlen érintés ellen.

Ábr. 6: Szerelés
L: rúdhossz
M: Terület a szerelőelemhez
c: Maximális kihúzási hossz
u...y: Minimális távolságok
OP: Túltöltés elleni védelem
B: Fémes tárgyak a tartályban

Szerelés táblázat:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
L (rúdhossz)	26,4	10,4	47,2	18,6	72,8	28,7
M (szerelési terület)	14,0	5,5	23,0	9,1	36,0	14,2
c (max. kihúzási hossz)*

* A szerelésre az ábrázolt módon érvényes (a tartályfedél falvastagsága nincs figyelembe véve, a szerelőelem nem nyúl be a tartály belsejébe). Ellenkező esetben az M szerelési területet vegye figyelembe.

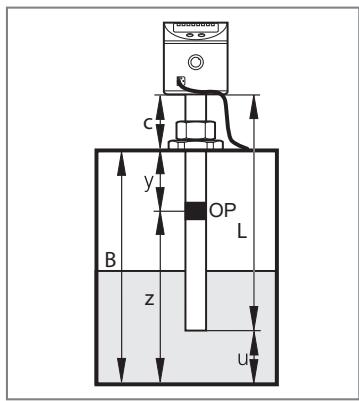

6.1 Szerelési utasítások a túltöltés elleni védelemmel történő üzemhez

[MEdI] = [CLW..] vagy [OIL..]

[OP] = [... érték] (OP túltöltés elleni védelem aktiválva! )

A szerelőelemek rögzítése a szerelési területen belül (M) megengedett Szerelés → ábra.

▶ Tartsa be a maximálisan megengedett kihúzási hosszt (c) a Szerelés → táblázat szerint.
Tartsa be a Szerelés → ábra és a Szerelési utasítások a túltöltés elleni védelemmel történő üzemhez → táblázat szerinti minimális távolságokat.
▶ Vegye figyelembe az OP integrált túltöltés elleni védelemre vonatkozó tudnivalókat!

Az OP túltöltés elleni védelemnek:

1. a rögzítőelem alatt kell lennie

2. Ehhez egy (y) minimális távolságban kell lennie beállítva. A minimális távolságot a szerelőelem alsó széle és az OP-érték között kell mérni.

Szerelési utasítások a túltöltés elleni védelemmel való üzemhez táblázat:

	MEdl = CLW.1		MEdl = CLW.2, OIL.1		MEdl = OIL.2
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
y (LKx022)	2,5	1,0	3,5	1,4	4,5	1,8
y (LKx023)	4,5	1,8	5,5	2,2	6,5	2,6
y (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v	4,5	1,8	4,5	1,8	4,5	1,8
w	4,0	1,6	5,0	2,0	6,0	2,4

Számítási segédletek az [OP]-hoz: Számítási segédletek [OP] (→ ☐ 27)

6.2 Szerelési utasítások a túltöltés elleni védelem nélkül történő üzemeltetéshez

[MEdI] = [Auto] vagy [OP] = [OFF] (OP túltöltés elleni védelem kikapcsolva!)

6.2.1 Szerelés az inaktív tartományban

A maximális töltési szint (b1) és az inaktív tartomány (l1) között (a1) minimális távolságot kell betartani. Szerelés az inaktív tartományban → ábra és → táblázat.

▶ Rögzítse a készüléket az inaktív tartományban (I1) a szerelőelemek segítségével. A (c) kihúzási hossz nem lehet nagyobb, mint (I1).
▶ Ügyeljen arra, hogy a (b1) maximális töltési szint a szerelés után ne kerüljön túllépésre.
▶ Tartsa be a további minimális távolságokat. Szerelés a szondarúd „A” aktív tartományában → táblázat.

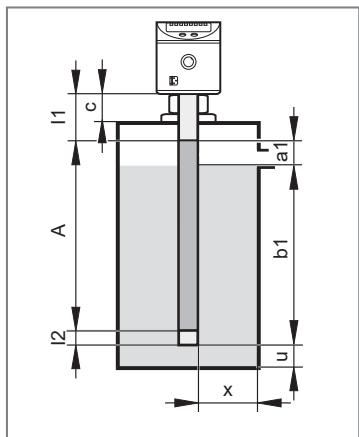

Ábr. 7: Szerelés az inaktív tartományban

I1 / I2: Inaktív tartományok

A: Aktív tartomány

a1: Minimális távolság az inaktív tartomány (I1) és a maximális töltési szint (b1) között

b1: Max. töltési szint az érzékelő alsó szélétől (offszet nélkül)

c: Kihúzási hossz (maximális kihúzási hossz, lásd Szerelés → táblázat)

Szerelés az inaktív tartományban táblázat:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
I1	5,3	2,1	6,0	2,4	10,4	4,1
A	19,5	7,7	39,0	15,4	58,5	23,0
a1	1,0	0,4	1,5	0,6	2,5	1
b1	20,0	7,9	39,5	15,6	59,5	23,4

6.2.2 Szerelés a szondarúd aktív „A” tartományában

A maximális töltési szint (b2) és a szerelőelem között minimális távolságot (a2) kell tartani. Szerelés a szondarúd aktív „A” tartományában → ábra és → táblázat.

▶ Rögzítse a szerelőelemeket a szerelési területen (M) Szerelés → ábra. Vegye figyelembe a (c) maximális megengedett kihúzási hosszat. Szerelés → táblázat.
▶ Győződjön meg arról, hogy a sikeres szerelés után a maximális töltési szint (b2) nem kerül túllépésre:
▶ (b2) = (L) - (c) - (a2) (ofszet nélkül).
▶ Tartsa be a többi minimális távolságot. Szerelés a szondarúd aktív „A” tartományában → táblázat.

Ábr. 8: Szerelés a szondarúd aktív „A” tartományában

c: Kihúzási hossz (maximális kihúzási hossz Szerelés → táblázat)
a2: Minimális távolság a szerelőelem és a maximális töltési szint (b2) között.
b2: Max. töltési szint az érzékelő alsó szélétől

Szerelés a szondarúd aktív „A” tartományában táblázat:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
a2 (LKx022)	2,0	0,8	2,5	1,0	3,0	1,2
a2 (LKx023)	4,0	1,6	4,5	1,8	5,0	2,0
a2 (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v*)	4,5	1,8	4,5	1,8	4,5	1,8
w*)	4,0	1,6	5,0	2,0	6,0	2,4

*) Szerelés → ábra: Szerelés (→ 12)

Automatikus közegfelismerés [MEdl] = [Auto] vagy kikapcsolt túltöltés elleni védelem [OP] = [OFF] esetén az érzékelő minden bekapcsoláskor újra inicializálja magát, és a közeghez, valamint a szerelési környezethez igazodik. Az aktív tartományt / mérési tartományt ebben a fázisban nem szabad teljesen lefednie a közegnek! Ezt a meghatározott minimális távolságok biztosítják. A túl kis távolságok nem megfelelő illeszkedéshez és működési zavarokhoz vezethetnek!

6.3 További beszerelési utasítások

• Műanyag csövekbe / műanyag tartályokba történő beszerelés esetén a (cső-)/belső átmérőnek legalább 12,0 cm-nek (4,8 hüvelyk) kell lennie.
  ▶ Az érzékelőt középre szerelje be.
• Fémcsövekbe történő beépítés esetén a cső belső átmérőjének (d) legalább a következő értékkel kell rendelkeznie:

További beszerelési utasítások táblázat:

	MEdI = CLW.1		MEdI = CLW.2, OIL.1		MEdI = OIL.2 / Auto
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
d	4,0	1,6	6,0	2,4	10,0	4,0

6.3.1 A beszerelési magasság jelölése

▶ Rögzítse a beállított beszerelési magasságot a mellékelt nemesacél tömlőbilinccsel.

Ha az érzékelőt karbantartási munkálatok miatt eltávolítják a tartóból, a csatlakozókapocs a visszahelyezéskor ütközőként szolgál. Az érzékelő véletlen elállítása ezért kizárt. Ez különösen az OP túltöltés elleni védelem megfelelő működéséhez szükséges.

Ábr. 9: A beszerelési magasság jelölése

▶ Rögzítse a nemesacél tömlőbilincset egy szabványos harapófogóval.
▶ Ügyeljen a biztonságos illeszkedésre.
▶ A csatlakozókapocs szétszereléséhez azt meg kell semmisíteni.

7 Villamos csatlakozás

A készülék csatlakoztatását képesített villanyszerelő végezheti.

Tartsa be a villamos berendezések létesítésére vonatkozó nemzeti és nemzetközi előírásokat.

Feszültségellátás a SELV, PELV alapján.

▶ Feszültségmentesítse a készüléket.
▶ A készüléket az alábbiak szerint csatlakoztassa:

Pin	Ér színjelölése		DIN 47100 szerint
1:	BN	barna	fehér
2:	WH	fehér	barna
3:	BU	kék	zöld
4:	BK	fekete	sárga
5:	GY	szürke	szürke
6:	PK	rózsaszín	rózsaszín
7:	VT	lila	kék
OUT1: Kapcsoló kimenet / IO-Link
OUT2: Kapcsoló kimenet
OUT3: Kapcsoló kimenet
OUT4: Kapcsoló kimenet
Színkódolás az ifm szerint

Ábr. 10: Példák a kapcsolásokra
1: 4 x p-kapcsoló
2: 4 x n-kapcsoló

A biztonságos működés érdekében az érzékelőháznak elektromosan csatlakoztatva kell lennie az ellenelektródához / földelve kell lennie (= funkcionális földelés).

Ehhez használja a ház csatlakozóját (lásd a rajzot) és egy rövid, legalább 1,5 mm² keresztmetszetű kábeldarabot.

Fémes tartályokban a tartály fala ellenelektródaként működik.

Műanyag tartályok esetén ellenelektródát kell biztosítani, pl. egy fémrudat/fémlemezt a tartályban az érzékelőrúddal párhuzamosan. Tartsa be a minimális távolságokat az érzékelőrúdtól.

8 Kezelőelemek és kijelzőelemek

1 - 8: Állapotjelző LED-ek
LED 1	Kijelzés cm-ben.
LED 2	Kijelzés hüvelykben.
LED 3 – 4	Nem használt.
LED 5	OUT4 kapcsolási állapot (világít, ha az 4. kimenet át van kapcsolva).
LED 6	OUT3 kapcsolási állapot (világít, ha az 3. kimenet át van kapcsolva).
LED 7	OUT2 kapcsolási állapot (világít, ha az 2. kimenet át van kapcsolva).
LED 8	OUT1 kapcsolási állapot (világít, ha az 1. kimenet át van kapcsolva).
9: [Mode/Enter] gomb
• Paraméterek kiválasztása és a paraméterértékek nyugtázása.
10: [Set] gomb
• A paraméterértékek beállítása (folyamatos léptetés nyomvatartással; egyet léptet megnyomásra).
11: Alfanumerikus kijelző, 4-digites
• Az aktuális töltési szint kijelzése.• A paraméterek és a paraméterértékek kijelzése.• Az üzemi és hibajelzések kijelzése.

9 Menü

9.1 Menüszerkezet

A szürke hátterű menüpontok, pl. [cOP], csak a hozzárendelt paraméterek kiválasztása után aktívak.

10 Paraméterezés

A paraméterbeállítástól függően a menüben elérhető paraméterek változhatnak.

A paraméterezés az IO-Link interfészen keresztül vagy a készülék kezelőelemein keresztül végezhető el.

A paraméterek a készülék beépítése és üzembe helyezése előtt vagy üzem közben állíthatók be.

Ha a paramétereket üzem közben módosítja, az kihat a működésére.

▶ Győződjön meg róla, hogy a berendezésben nem lép fel üzemzavar.

A paraméterezési eljárás alatt az eszköz normál üzemmódban marad. A meglévő paraméterrel továbbra is ellátja felügyeleti funkcióját egészen addig, amíg a paraméterezés lezárul.

A túltöltés elleni védelem [cOP] kalibrálásához a készüléket be kell szerelni a tartályba.

Az IO-Link interfészen keresztül történő paraméterezés előfeltételei:

√ Megfelelő paraméterező szoftver, pl. ifm moneo|configure
√ A bemeneti-kimeneti eszköz leírása (Input Output Device Description - IODD) a készülékhez, lásd documentation.ifm.com
√ Egy IO-Link master
▶ Csatlakoztassa az IO-Link mastert egy paraméterező szoftverhez.
▶ Állítsa a master portját az IO-Link üzemmódra.
▶ Csatlakoztassa a készüléket az IO-Link master egy szabad portjához.
▷ A készülék IO-Link üzemmódba kapcsol.
▶ Változtassa meg a paraméterbeállításokat a szoftverben.
▶ Végezze el a paraméterbeállítások írását a készülékbe.

A paraméterezésre vonatkozó tudnivalókat lásd a paraméterező szoftver → kézikönyvében

10.1 Tudnivalók az IO-Link segítségével történő paraméterezéshez

▶ Az LKxxxx készülék gyári beállításban nem üzemkész.

▶ A beépített túltöltés elleni védelmet [OP] (= overflow prevention) először kalibrálni kell.

▶ Alkalmazástól függően az [OP] kalibrálása különböző módon végezhető el:

• közvetlenül a készülék kijelzőjén.
• IO-Link eszközön keresztül, „Teach_OP [cOP]“ gomb.
• a vezérlésen keresztül: Írja a 208-as értéket az IO-Link 2-es indexére (hossz: 1 byte).

Az OP-kalibrálás nem része az adattárolásnak.

Az egyszerű csere (pl. a készülék meghibásodása esetén) tehát (feltéve, hogy az OP nincs deaktiválva: Működési módok (→ 9)) csak fenntartással lehetséges: Az OP-kalibrálást az új készüléken manuálisan kell elvégezni, vagy a kezelőgombokkal, vagy az IO-Linken keresztül. Csak a sikeres OP-kalibrálás után kapcsol vissza a készülék a ciklikus folyamatadat-átvitelre.

A gyári visszaállítás után („Visszaállítás gyári beállításra” gomb) a készülék újraindul, és újra gyári beállításba kerül.

10.2 Paraméterek beállítása általánosságban

VIGYÁZAT

A ház jelentősen felmelegedhet.

▷ Égési sérülés veszélye.
▶ Ne érintse meg a készüléket a kezével.
▶ Szükség esetén egy tompa eszközzel végezze el a beállításokat a készüléken.

Minden paraméter-beállításhoz 3 lépésre van szükség:

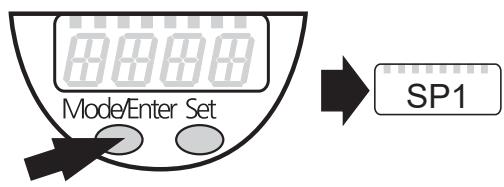

1: A paraméter kiválasztása

▶ Nyomja le a [Mode/Enter] gombot, míg a kívánt paraméter nem jelenik meg.

2: Paraméterérték beállítása

▶ Nyomja le a [Set] gombot, és tartsa lenyomva.
▷ A paraméter aktuális beállított értéke 5 s hosszan villog.
▷ 5 mp után: A beállítási érték megváltozik.

Lépésenként egyenkénti lenyomással vagy folyamatosan tartós nyomással.

▷ A számértékek folyamatosan emelkednek:

Ha az értéket csökkenteni szeretné:

- ▶ léptesse a kijelzőt a maximális beállítási értékig. Ezután a minimális beállítási értékkel újraindul a számlálás.

3: A paraméterérték megerősítése

▶ Röviden nyomja le a [Mode/Enter] gombot.
▷ A paraméter ismét megjelenik. Az új beállított érték elmentésre kerül.

További paraméterek beállítása:

▶ Kezdje újra az 1. lépéssel.

Paraméterezés befejezése:

▶ Annyiszor nyomja meg a [ Mode/Enter ] gombot, amíg meg nem jelenik az aktuális mérési érték, vagy várjon 30 mp-ig.
▷ Az érzékelő visszaáll a folyamatérték-kijelzésre.

Ha a [C. Loc] felirat jelenik meg egy paraméterérték megváltoztatásakor, akkor aktív az IO-Link kommunikáció (átmeneti zárolás).

Ha az [S. Loc] felirat jelenik, az érzékelőt a szoftver tartósan zárolta. Ezt a zárolást csak paraméterező szoftver segítségével lehet feloldani.

Átváltás 1-es menüszintról 2-es menüszintre

▶ Nyomja le a [Mode/Enter] gombot, míg nem jelenik meg a [EF] kijelzés.

▶ Röviden nyomja le a [Set] gombot.
▷ Az almenü első paramétere megjelenik a kijelzön (itt: [rES]).

Zárolás / feloldás

A készülék a hibás véletlen adatbevitel megelőzése érdekében elektronikus zárolással van ellátva.

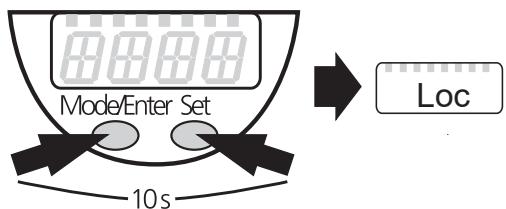

Zárolás:

▶ Győződjön meg arról, hogy az eszköz normál üzemmódban van.
▶ Nyomja meg egyszerre 10 mp-ig a [Mode/Enter] + [Set] gombokat.
▷ Megjelenik a [Loc] felirat.

Rövid időre megjelenik a [Loc] felirat, ha megpróbálja módosítani a paraméterértékeket.

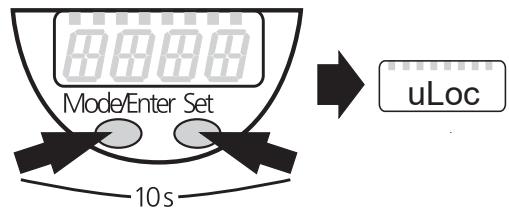

Feloldás:

▶ Nyomja meg egyszerre 10 mp-ig a [Mode/Enter] + [Set] gombokat.
▷ Megjelenik az [uLoc] felirat.

Időtúllépés:

Ha a paraméter beállítása során 30 mp-ig semmilyen gombot nem nyom meg, akkor a készülék változatlan értékkel visszaáll normál üzemmódba.

A készüléket a telepítés előtt vagy után lehet paraméterezni.

Kivétel: A túltöltés elleni védelem [cOP] beállításához a készüléket be kell szerelni a tartályba

10.3 Alapbeállítások

Az összes paraméter beállítási tartományai: Beállítási értékek és számítási segédletek (→ 26)

Az összes paraméter gyári beállításai: Gyári beállítás (→ 34)

10.3.1 Mértékegység meghatározása

▶ Az [uni]-t az SPx, rPx, OP vagy OFS értékek bevitele előtt állítsa be.
▷ Így elkerülhetők a véletlen hibás beállítások!

▶ Válassza ki az [uni]-t [uni]

▶ Mértékegység meghatározása: [cm], [inch]

10.3.2 Ofszet beállítása

A tartályfenék és a mérőrúd alsó éle közötti távolság ofszet értékként adható meg.

▶ Az [OFS]-t az SPx, rPx vagy OP értékek bevitele előtt állítsa be.
▷ Így elkerülhetők a véletlen hibás beállítások!

▶ Válassza ki az [OFS]-t [OFS]

▶ Állítsa be az offszet értékét. Vegye figyelembe a beállított [uni] mértékegységet.

10.3.3 Közeg beállítása

► ▶ Válassza ki a [MEdL] opciót		[MEdl]
[CLW.1] =	Víz, vizes bázisú közegek, hűtő kenőanyag-emulziók
[CLW.2] =	Víz, vizes bázisú közegek, hűtőkenőanyag-emulziók > 35 °C hőmérsékletek esetében (üzem klímacsőben).
[OIL.1] =	Magasabb DK-értékű olajok (pl. egyes szintetikus olajok).
[OIL.2] =	Alacsonyabb DK-értékű olajok (pl. ásványi olajok).
[Auto] =	Automatikus közegfelismerés: Működési módok (→ ☐ 9)

▶ Kétségek esetén válassza a [OIL.2] beállítást az olajok számára.

▶ Ellenőrizze a megfelelő működést egy alkalmazási teszt elvégzésével!

A [CLW.1] és a [CLW.2] beállításoknál a rátapadások (pl. fémforgácsok) elnyomásra kerülnek.

A [OIL.1] és a [OIL.2] beállításoknál egy magasdielektromos állandójú, néhány centiméter magasságú víz- vagy forgácsiszap elnyomásra kerül. Ha nincs olajréteg (vagy ha nagyon vékony), akkor az alsó réteg érzékelésre kerül.

A [MEdI] = [Auto] beállításnál nem áll rendelkezésre az OP túltöltés elleni védelem, a [OP] és [cOP] menüpontok ekkor nem érhetők el.

10.3.4 A túltöltés elleni védelem beállítása

► ▶ Vegye figyelembe a minimális távolságokat és a szerelési előírt értékeket► ▶ Válassza ki az [OP]-t► ▶ Állítsa be az OP túltöltés elleni védelem pozícióját. Az [OP] = [OFF] opcióval az OP túltöltés elleni védelem deaktiválásra kerül.

[OP]

▶ Az [OP]-t az [SPx] vagy az [FHx] előtt állítsa be.
▷ Ha az [OP] az [SPx] / [FHx] beállítása után ≤ [SPx] / [FHx] értékre csökken, az [SPx] / [FHx] lefelé kerül eltolásra.
▷ Ha az [OP] növelésre kerül, akkor az [SPx] / [FHx] is növekedik, ha az [OP] és az [SPx] / [FHx] szorosan egymás mellett található (1 x lépéstávolság).

Kikapcsolt [OP] = [OFF] túltöltés elleni védelem vagy [MEdl] = [Auto] esetén az érzékelő biztonságos működését különösen nagy alapossággal kell ellenőrizni. Az ellenőrzésnek ki kell terjednie a be- és kikapcsolási folyamatokra és a különleges üzemi állapotokra, mint például a nagyon teli tartályoknál, és ebbe az esetleges karbantartási és tisztítási intézkedéseket is be kell vonni.

▶ Az [OP] = [OFF] beállításnál a [cOP] menüpont nem érhető el.

10.3.5 A túltöltés elleni védelem kalibrálása

Az OP túltöltés elleni védelmet csak akkor kalibrálja, ha a készülék be van szerelve. A kalibrálást lehetőleg üres tartálynál végezze el!

A tartály azonban részben megtöltve is lehet.

▶ Győződjön meg róla, hogy az OP túltöltés elleni védelmet nem takarja el a közeg! Tartsa be az OP túltöltés elleni védelmet és a töltési szint közötti minimális távolságot.

► Válassza ki az [cOP]-t► ▶ Nyomja meg és tartsa lenyomva a [Set] gombot. ▷ A [cOP] néhány másodpercig villog, majd a folyamatosan működő kijelzés jelzi, hogy a kalibrálás folyamatban van. ▷ Ha a kalibrálás sikerült, a [donE] kijelzés jelenik meg. ▶ Erősítse meg a [Mode/Enter] lenyomásával. ▷ Ha a kalibrálás sikertelen volt, a [FAIL] kijelzés jelenik meg. ▶ Ha szükséges, csökkentse a töltési szintet vagy korrigálja az [OP] túltöltés elleni biztosító pozícióját és ismételje meg a kalibrálási folyamatot.

[cOP]

Minimális távolság az OP túltöltés elleni biztosító és a töltési szint között a kalibrálás során táblázat:

	[cm]	[inch]
LKx022	2,0	0,8
LKx023	3,5	1,4
LKx024	5,0	2,0

Az OP túltöltés elleni védelem pozíciója a [OP] paraméter előhívásával határozható meg. Vegye figyelembe az esetleges eltolást.

Az aktuális töltési szintet manuálisan kell meghatározni, mivel a készülék a kalibrálás előtt még nem üzemkész.

Ha a túltöltés elleni védelmet bekapcsolták ([OP] = [... érték]), akkor a [cOP] kalibrálását minden alkalommal el kell végezni, miután:

• a [MEdl] vagy az [OP] módosításra került. Ebben az esetben a kijelzón a 三三三三三 kijelzés jelenik meg.
• módosították a beépítési helyzetet (magasság, pozíció).
• módosították az érzékelő-tartálytest összeköttetést (pl. a csatlakozókábel hosszát).

Kikapcsolt túltöltés elleni védelem esetén ([OP] = [OFF] vagy [MEdI] = [Auto]:

Az alapbeállítások átvételéhez, valamint a közeghez és a szerelési környezethez való alkalmazkodáshoz a készüléket újra kell inicializálni beszerelt állapotban.

▶ Az üzemi feszültséget kapcsolja ki és újra kapcsolja be.

10.4 Kimeneti jelek beállítása

10.4.1 A kimeneti funkció beállítása

► ▶ Válassza ki az [OU1] / [OU2] opciót, és állítsa be a kapcsolási funkciót:• [Hno] = hiszterézis funkció / záró,• [Hnc] = hiszterézis funkció / nyitó,• [Fno] = ablak funkció/záró,• [Fnc] = ablakfunkció / nyitó. Értesítés: Ha a kapcsolási pont túltöltés elleni védelemként kerül alkalmazásra, az [OUx] = [Hnc] (nyitó funkció) beállítás ajánlott. A nyugalmi áram elve biztosítja, hogy kábeltörésvagy kábelszakadás is érzékelhető legyen.

[ou1]... [ou4]

10.4.2 Kapcsolási határértékek beállítása (hiszterézis funkció)

▶ Győződjön meg arról, hogy a [Hno] vagy a [Hnc] funkciót a [oux] számára beállításra került. ▶ Először az [SPx], majd az [rPx] opciót állítsa be. ▶ Válassza az [SPx] opciót és állítsa be azt az értéket, amelynél a kimenet kapcsol.	[SP1] ... [SP4]
▶ Válassza az [rPx] opciót és állítsa be azt az értéket, amelynél a kimenet visszakapcsol. Az [rPx] értéke minden esetben kisebb, mint az [SPx]. Csak olyan értékek adhatók meg, amelyek nem haladják meg az [SPx] értékét. Az [SPx] eltolásakor a [rPx] is eltolódik, hacsak nem kerül elérésre a beállítási tartomány alsó vége.	[rP1] ... [rP4]

10.4.3 Kapcsolási határértékek beállítása (ablak funkció)

▶ Győződjön meg arról, hogy a [Fno] vagy a [Fnc] funkciót a [oux] számára beállításra került.	[FH1]
▶ Először az [FHx], majd az [FLx] opciót állítsa be.	...
▶ Válassza az [FHx] opciót és állítsa be az OK-tartomány felső határát.	[FH4]
▶ Válassza az [FLx] opciót és állítsa be az OK-tartomány alsó határát.	[FL1]
Az [FLx] értéke minden esetben kisebb, mint az [FHx]. Csak olyan értékek adhatók meg, amelyek nem haladják meg az [FHx] értékét. Az [FHx] eltolásakor a [FLx] is eltolódik, hacsak nem kerül elérésre a beállítási tartomány alsó vége.	...
	[FL4]

10.4.4 Kapcsolási késleltetés beállítása

▶ Válassza az [dSx] opciót és állítsa be az értéket 0,0 és 60 s között.	[dS1]
A kapcsolási késleltetés a VDMA szerint viselkedik.	...
	[dS4]

10.4.5 Visszakapcsolási késleltetés beállítása

▶ Válassza az [drx] opciót és állítsa be az értéket 0,0 és 60 s között. A visszakapcsolási késleltetés a VDMA szerint viselkedik.

[dr1]... [dr4]

10.4.6 A kimenet kapcsolási logikájának meghatározása

▶ Válassza a [P-n] opciót és állítsa be a [PnP] vagy a [nPn] opciót.

[P-n]

10.4.7 A kimenetek viselkedésének meghatározása hiba esetén (biztonságos állapot)

► ▶ Válassza az [FOUx] opciót és állítsa be az értéket:• [On] = A kapcsolókimenet hiba esetén BEkapcsol.• [OFF] = A kapcsolókimenet hiba esetén Klkapcsol. Hibának minősülnek a hardverhibák ([Err] hibaüzenet) vagy egy hibás adatrekord ([PArA] hibaüzenet): Hibajelzések (→ 31)A túltöltés, ill. az OP túltöltés elleni védelem válasza nem minősül hibának!

[FOU1]... [FOU4]

10.4.8 Kijelző konfigurálása

► ▶ Válassza ki a [dis] opciót, és állítsa be az értéket:[on] = a kijelző üzemmódban bekapcsolva van. Mérési érték frissítése 500 ms-onként[OFF] = a kijelző üzemmódban kikapcsolva van. Az egyik gomb lenyomásakor 30 mp-ig az aktuálismérési érték kerül kijelzésre. Az indikátor LED-ek kikapcsolt kijelző esetén is aktívak maradnak.

[diS]

10.4.9 Összes paraméter visszaállítása gyári beállításra

► ▶ Válassza ki az [rES] opciót► ▶ Nyomja le a [Set] gombot, és tartsa lenyomva, míg nem jelenik meg a [----].► ▶ Röviden nyomja le a [Mode/Enter] gombot. ▷ A készülék újraindul, majd visszatér a gyári beállításokhoz.

[rES]

10.5 Beállítási értékek és számítási segédletek

10.5.1 Beállítási értékek [OFS]

	[cm]		[inch]
Beállítási tartomány	0...200,0		0...78,8
	LKx022 LKx023	LKx024	LKx022 LKx023	LKx024
Lépéstávolság	0,5	1	0,2	0,5

10.5.2 Beállítási értékek [OP]

Ábr. 11: Beállítási értékek / OPx: Beállítási tartomány [OP]

Tartomány	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
1	20,4	8,0	40,7	16,0	61	23,9
	19,1	7,5	38,3	15,1	57	22,4
	17,9	7,1	35,8	14,1	53	21,0
	16,7	6,6	33,4	13,1	50	19,5
	15,5	6,1	31,0	12,2	46	18,1
	14,3	5,6	28,5	11,2	42	16,7
	13,0	5,1	26,1	10,3	39	15,2
	11,8	4,7	23,6	9,3	35	13,8
	10,6	4,2	21,2	8,3	31	12,3
	9,4	3,7	18,8	7,4	28	10,9
	8,2	3,2	16,3	6,4	24	9,5
2	6,9	2,7	13,9	5,5	20	8,0

A megadott értékek az [Op]-hez az OP távolságára vonatkoznak a rúd alsó szélétől. Az értékek az [OFS] = [0] állapotra vonatkoznak.

Ha [OFS] > [0], akkor azok a beállított offszet-értékkel nönek.

LKx122 - példa:

Az OP beállítást a Beállítási értékek [OP] → táblázat szerint a 20,4 cm-es szegmensre kell beállítani.

[OFS] = 7, 0 cm

Az [OP] értékét 20,4 cm + 7,0 cm = 27,4 cm-re kell beállítani.

10.5.3 Számítási segédletek [OP]

Az OP túltöltés elleni védelem előírásszerű működéséhez be kell tartani a minimális távolságot (y) (→ ábra:: Meghatározás fentről).

A következő összefüggések érvényesek:

B + c = L + uésB = z + y

B: tartály magasságac: Kihúzási hossz (maximum: Szerelés).y: kívánt OP megszólalási magasság felülről (minimum: Szerelési utasítások a túltöltés elleni védelemmel történő üzemhez(→ ☐ 12), maximum: Beállítási értékek [OP](→ ☐ 27).

L: rúdhosszu: Rúd távolsága a tartály fenekéigz: kívánt OP megszólalási magasság alulról (maxi-mum: z < L - c - y vagy z < B - y)

10.5.3.1 A „felülröl” meghatározása

Ábr. 12: A „felülröl” meghatározása

Az OP túltöltés elleni védelem kívánt (y) távolsága előre meghatározott.

• Offszet nélkül ([OFS] = [0]): [OP] = L - c - y
• Offszettel ([OFS] = u): [OP] = L - c - y + u vagy

[OP] = B - y

Példa:

c = 3, 0 cm, y = 5, 0 cm, u = 1, 0 cm

Offszet nélkül: [OP] = 26,4 cm - 3,0 cm - 5,0 cm = 18,4 cm

Offszettel: [OP] = 26,4 cm - 3,0 cm - 5,0 cm + 1,0 cm = 19,4 cm

10.5.3.2 Az „alulról” meghatározása

Az OP túltöltés elleni védelemnek a tartály aljától számított (z) válaszmagassága adott.

• Offszet nélkül ([OFS] = [0]): [OP] = z - u
  • Offszettel ([OFS] = u): [OP] = z

Példa:

z = 18,0 cm (a tartály fenekétől), u = 1,0 cm

Offszet nélkül: [OP] = 18,0 cm - 1,0 cm = 17,0 cm

Offszettel: [OP] = 18,0 cm

▶ A számított értéket kerekítse lefelé a következő legalacsonyabb, beállítható értékre: A paraméterbeállítások leolvasása (→ 31)

10.5.4 Beállítási tartományok [SPx] / [FHx] és [rPx] / [FLx]

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
[SPx] / [FHx]	2,5...20,0	1,0...7,8	3,5...39,0	1,4...15,4	6...59	2,5...23,5
[rPx] / [FLx]	2,0...19,5	0,8...7,6	3,0...38,5	1,2...15,2	5...58	2,0...23,0
Lépéstávolság	0,5	0,2	0,5	0,2	1	0,5

Az értékek az [OFS] = [0] állapotra vonatkoznak.

Ha [OFS] > [0], akkor azok a beállított offszet-értékkel nönek.

10.6 Alkalmazási példák

10.6.1 Előtét-, ill. nyomásnövelő tartály

Töltésszint-szabályozás és min-max felügyelet 4 kapcsoló kimenettel. 4 úszókapcsolót helyettesít.

Az 1...4 kapcsoló kimenetek konfigurálása
SP1	Maximális érték túllépve → riasztás.
ou1	Hiszterézis funkció, nyitó (Hnc).
SP2	Felső előírt érték túllépve → Utántöltés befejezése.
ou2	Hiszterézis funkció, Záró (Hno).
SP3	Alsó előírt érték nincs elérve → Utántöltés indítása.
ou3	Hiszterézis funkció, nyitó (Hnc).
SP4	Minimális érték nincs elérve → Riasztás.
ou4	Hiszterézis funkció, Záró (Hno).
rP1...4	Minden esetben kissé az SPx alatt a hullámmozgások elrejtése érdekében.

Ábr. 13: Előtét-/nyomásnövelő tartály

- Amíg a töltési szint az SP1 alatt van, a kimenet be van kapcsolva. Az SP1 túllépése vagy kábelszakadás esetén az 1. kimenet Klkapcsolt állapotba kerül („Túltöltés/kábelszakadás” riasztási üzenet).

- Amikor a töltési szint eléri az SP2-t, a 2. kimenet jelet ad (felső előírt érték elérve; Utántöltés befejezése).

- Ha a töltési szint az SP3 alá csökken, a 3. kimenet jelet ad (alsó előírt érték nincs elérve; Utántöltés indítása).

- Amíg a töltési szint az SP4 alatt van, a kimenet ki van kapcsolva. Az SP4 alulmúlása vagy kábelszakadás esetén az 4. kimenet Klkapcsolt állapotba kerül („Min. érték alulmúlása/kábelszakadás” riasztási üzenet).

10.6.2 Emelőberendezés

Tartály kiürítése / túltöltés elleni védelem 3 kapcsoló kimenettel megvalósítva. 3 úszókapcsolót helyettesít.

Az 1...3 kapcsoló kimenetek konfigurálása
SP1	Maximális érték túllépve → Riasztás.
ou1	Hiszterézis funkció, nyitó (Hnc).
SP2	Felső normál érték túllépve → Merülőszivattyú BE.
ou2	Hiszterézis funkció, Záró (Hno).
SP3	Alsó normál érték nincs elérve → Merülőszivattyú KI.
ou3	Hiszterézis funkció, nyitó (Hnc).
rP1...3	Minden esetben kissé az SPx alatt a hullámmozgások elrejtése érdekében.

Ábr. 14: Emelőberendezés

• Amíg a töltési szint az SP1 alatt van, a kimenet be van kapcsolva. Az SP1 túllépése vagy kábelszakadás esetén az 1. kimenet Klkapcsolt állapotba kerül („Túltöltés/kábelszakadás” riasztási üzenet).
• Ha a töltési szint túllépi az SP2-t, a 2. kimenet jelet ad (felső normál érték túllépve; Merülőszivattyú BE).
• Ha a töltési szint az SP3 alá csökken, a 3. kimenet jelet ad, (alsó normál érték elérve; Merülőszivattyú KI).

11 Működés

A tápfeszültség bekapcsolása után a készülék üzemmódban van (= normál munka üzemmód). Ellátja mérési és kiértékelési funkcióit, és kimeneti jeleket hoz létre a beállított paramétereknek megfelelően.

▶ Ellenőrizze a készülék biztonságos működését.

11.1 Működés kijelzések

[---] folyamatos	Inicializálási fázis a bekapcsolás után.
Számérték + LED 1	Aktuális töltési szint cm-ben.
Számérték + LED 2	Aktuális töltési szint hüvelykben.
LED 7 / LED 8	OUT2 / OUT1 kapcsolási állapot (világít, ha az x kimenet át van kapcsolva).
[----]	A töltési szint az aktív tartomány alatt.
[FULL] + [számérték] váltakozik	OP túltöltés elleni védelem elérésre kerül (túltöltésre figyelmeztető kijelzés), ill. a töltési szint az aktív tartomány felett van, vagy egy felismert szerelési elem került elérésre.
[≡≡≡]	Az OP túltöltés elleni védelem [cOP] kalibrálása szükséges.
[Loc]	A készülék a kezelőgombokkal zárolva; Paraméterezés nem lehetséges. A feloldáshoz 10 mp hosszan nyomja meg mindkét beállítógombot.
[uLoc]	A készülék feloldva / a paraméterezés újra lehetséges.
[C. Loc]	A készülék átmenetileg zárolva. IO-Link-en keresztüli paraméterezés aktív (átmeneti zárolás).
[S. Loc]	A készülék szoftveresen tartósan zárolva van. Ezt a zárolást csak paraméterező szoftver segítségével lehet feloldani.

11.2 A paraméterbeállítások leolvasása

▶ Nyomja meg röviden a [Mode/Enter] gombot (szükség esetén ismételje meg többször).
▷ A menüszerkezet a kívánt paraméter eléréséig gördül végig a kijelzőn.
▶ Röviden nyomja le a [Set] gombot.
▷ A hozzátartozó paraméterérték 30 másodpercen át változatlanul jelenik meg.

11.3 Hibajelzések

kijelző	lehetséges ok	Ajánlott intézkedések
[Err]	Hiba az elektronikában *)	► Cserélje ki a készüléket.
[FAIL]	Hiba a túltöltés elleni védelem OP kalibrálása során: · A túltöltés elleni védelemet a kalibrálás során közeg takarja el. · A túltöltés elleni védelem szennyeződött. · A minimális távolságok túl kicsik · Szerelőelem felismerve a túltöltés elleni védelem alatt. · A mérési érték nem állandó.	► Ha lehetséges, csökkentse a töltési szintet. ► Tisztítsa meg a mérőpálcát. ► Kövesse a szerelési utasításokat. ► ▶ Korrigálja az OP túltöltés elleni védelem pozícióját. ► Ismételje meg a kalibrálást. ► Kapcsolja ki az OP-t.
[SCx] + LED 5...8	Villog: Rövidzárlat az összes kapcsoló kimene- ten	► Szüntesse meg a rövidzárlatot.
[PARA]	Hibás adatrekord *)	► Állítsa vissza gyári beállításokra [rES].

*) A kimenetek biztonságos állapotba kerülnek: Kimeneti viselkedés különböző üzemi állapotokban (→ 32)

11.4 Kimeneti viselkedés különböző üzemi állapotokban

	OUT1...4
Inicializálási fázis	KI
Az OP túltöltés elleni védelem nincs kalibrálva	KI
OP túltöltés elleni védelem kalibrálva vagy kikapcsolva, normál üzem	A töltési szintnek és az [ou1]... [ou4] beállításnak megfelelően
Hiba / biztonságos állapot	KI, ha [FOUx] = [OFF]BE, ha az [FOUx] = [On]

12 Karbantartás, javítás és ártalmatlanítás

▶ A készüléket használat után az érvényes nemzeti rendelkezések szerint környezetbarát módon ártalmatlanítsa.
▶ A szállításhoz csak arra alkalmas csomagolásokat használjon a készülék sérülésének megelőzése céljából.
▶ Visszaküldéskor ügyeljen arra, hogy a készülék szennyeződésektől, különösen veszélyes és mérgező anyagoktól mentes legyen.

Amikor a készülék karbantartás és tisztítás céljából eltávolításra vagy beszerelésre kerül:

▶ Ellenőrizze, hogy a nemesacél tömlőbilincs rögzítve van-e az érzékelőhöz.
▷ A beépítési magasságnak és pozíciónak pontosan reprodukálhatónak kell lennie!
▶ Az érzékelő eltávolítása és tisztítása / karbantartási munkák elvégzése

▶ Az érzékelőt pontosan ugyanarra a helyre és ugyanabban a helyzetben szerelje be. Ellenkező esetben ellenőrizze az [OP] paramétert, és végezze el újra a [cOP]-t.

12.1 Karbantartási utasítás a túltöltés elleni biztosító nélküli üzemhez

[MEdl] = [Auto] vagy [OP] = [OFF] (OP túltöltés elleni biztosító kikapcsolva!)

▶ A készüléket a következő esetekben újra kell inicializálni (rövid időre ki- és bekapcsolni az üzemi feszültséget):
- Minden karbantartási munka után.
- Tisztítási munkák után (pl. az érzékelőrúd vízsugárral történő lefecskendezése).
- Ha az érzékelőt üzem közben kihúzták a tartályból, és újra beszerelték.
- Ha az érzékelő aktív területét kézzel vagy földelt tárgyakkal (pl. villáskulccsal, tisztító lándzsával) megérintették.
- Ha az érzékelő-tartályfal/ellenelektróda összeköttetés megváltozott.
- Erősen eltérő dielektromos állandójú közegek cseréje után. Kézi közegválasztás esetén a [MEdl] beállítást előzetesen hozzá kell igazítani.

13 Gyári beállítás

	Gyári beállítás			Felhasználói beállítás
	LKx022	LKx023	LKx024
SP1	6,0	12,0	18
rP1	5,5	11,5	17
SP2	10,0	19,5	29
rP2	9,5	19,0	28
SP3	15,0	29,5	44
rP3	14,5	29,0	43
SP4	20,0	39,0	59
rP4	19,5	38,5	58
OP	20,4	40,7	61
MEdl	CLW.1
cOP	----
rES	----
ou1...3	Hno
ou4	Hnc
dS1...4	0,0
dr1...4	0,0
uni	cm
P-n	PnP
OFS	0
FOU1...4	OFF
diS	On
