HASZNÁLATI ÚTMUTATÓ Solo 220 l AL-KO

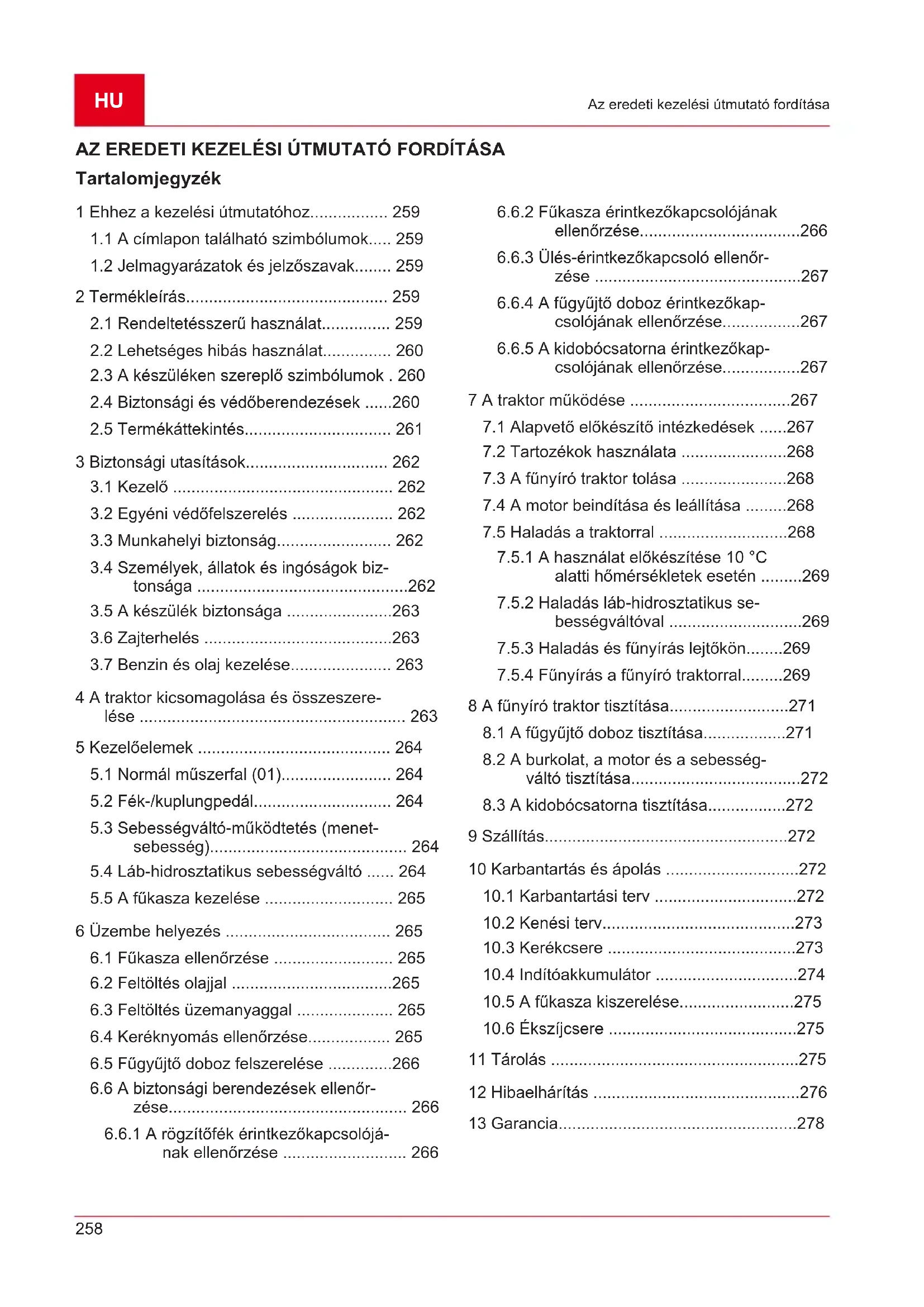

1 Ehhez a kezelési útmutatóhoz.... 259

1.1 A címlapon található szimbólumok..... 259
1.2 Jelmagyarázatok és jelzőszavak...... 259

2 Termékleírás.... 259

2.1 Rendeltetésszerű használat.... 259
2.2 Lehetséges hibás használat.... 260
2.3 A készüléken szereplő szimbólumok . 260
2.4 Biztonsági és védőberendezések .....260
2.5 Termékáttekintés.... 261

3 Biztonsági utasítások.... 262

3.1 Kezelő 262
3.2 Egyéni védőfelszerelés 262
3.3 Munkahelyi biztonság.... 262
3.4 Személyek, állatok és ingóságok biz- tonsága ......262
3.5 A készülék biztonsága .....263
3.6 Zajterhelés ....263
3.7 Benzin és olaj kezelése.... 263

4 A traktor kicsomagolása és összeszere- lése 263

5 Kezelőelemek 264

5.1 Normál műszerfal (01).... 264
5.2 Fék-/kuplungpedál.... 264
5.3 Sebességváltó-működtetés (menet-sebesség).... 264
5.4 Láb-hidrosztatikus sebességváltó ..... 264
5.5 A fűkasza kezelése 265

6 Üzembe helyezés 265

6.1 Fúkasza ellenőrzése 265
6.2 Feltöltés olajjal ......265
6.3 Feltöltés üzemanyaggal 265
6.4 Keréknyomás ellenőrzése.... 265
6.5 Fügyűjtő doboz felszerelése .....266
6.6 A biztonsági berendezések ellenőrzése.... 266

6.6.1 A rögzítőfék érintkezőkapcsolójá- nak ellenőrzése ...... 266

6.6.2 Fúkasza érintkezőkapcsolójának ellenőrzése....266
6.6.3 Ülés-érintkezőkapcsoló ellenőrzése ....267
6.6.4 A fügyűjtő doboz érintkezőkap- csolójának ellenőrzése......267
6.6.5 A kidobócsatorna érintkezőkap- csolójának ellenőrzése......267

7 A traktor működése .....267

7.1 Alapvető előkészítő intézkedések .....267
7.2 Tartozékok használata 268
7.3 A fünyíró traktor tolása .....268
7.4 A motor beindítása és leállítása .....268
7.5 Haladás a traktorral .....268

7.5.1 A használat előkészítése 10 °C alatti hömérsékletek esetén .....269
7.5.2 Haladás láb-hidrosztatikus se- bességváltóval .....269
7.5.3 Haladás és fünyírás lejtőkön.....269
7.5.4 Fünyírás a fünyíró traktorral.....269

8 A fünyíró traktor tisztítása....271

8.1 A fügyűjtő doboz tisztítása....271
8.2 A burkolat, a motor és a sebesség- váltó tisztítása....272
8.3 A kidobócsatorna tisztítása....272

9 Szállítás....272

10 Karbantartás és ápolás .....272

10.1 Karbantartási terv .....272
10.2 Kenési terv....273
10.3 Kerékcsere ....273
10.4 Indítóakkumulátor .....274
10.5 A fükasza kiszerelése....275
10.6 Ékszíjcsere .....275

11 Tárolás ....275
12 Hibaelhárítás .....276
13 Garancia....278

1 EHHEZ A KEZELÉSI ÚTMUTATÓHOZ

A német változat esetében az eredeti üzemeltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmutató fordítása.
Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.
Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a berendezéssel kapcsolatos információra van szüksége.
■ Másik személynek csak ezzel a kezelési útmutatóval együtt adja tovább a készüléket.
- Olvassa el és tartsa be a jelen kezelési útmutató biztonsági tudnivalóit és figyelmeztetéseit.
A fünyíró traktorok különböző felszereltségi változatokban kaphatók. Kérjük, vegye figyelembe, hogy a képek kissé eltérhetnek az eredetitől. Ha a leírások értelmezésével kapcsolatban problémák adódnának, kérjük, forduljon egy szakműhelyhez vagy a gyártóhoz.
■ Vegye figyelembe a mellékelt szerelési útmutatót és a benzinmotor üzemeltetési utasítását.

1.1 A címlapon található szimbólumok

Szimbó- lum

Jelentés

Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.

Üzemeltetési útmutató

Benzines készüléket ne működtes- sen nyílt láng vagy hőforrások köze- lében.

1.2 Jelmagyarázatok és jelzőszavak

VESZÉLY!

Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez.

FIGYELMEZTETÉS!

Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményezhet.

VIGYÁZAT!

Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – kisebb vagy közepesen súlyos sérüléseket eredményezhet.

FIGYELEM!

Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet.

TUDNIVALÓ

Az érthetőséget és a használatot segítő, különleges tudnivalók.

2 TERMÉKLEÍRÁS

A hátsó kidobóval rendelkező fünyíró traktorok különböző kiviteli változatokban készülnek. Ügyeljen arra, hogy a jelen útmutatóban található következő leírások közül azt olvassa el, amely az Ön fünyíró traktorára vonatkozik.

A fünyíró traktor jellemzői:

Sebességváltó: Lábbal vezérelhető hidrosztatikus
Kés-sebességváltó: elektromágneses
Hátsó ürítés
■ Dobozürítés: Teleszkópos emelő

Ezenkívül különbségek vannak mulcsrendszer, motortípus, motorteljesítmény és vágószélesség tekintetében.

Típuseltérések:

Vágószélesség
Hajtóműfajta (T3 és T2)
■ Doboz térfogata 220 I vagy 300 I

2.1 Rendeltetésszerű használat

A fünyíró traktor legfeljebb 10°-os (18%-os) lejtésű magántulajdonú házi- és hobbikertekben végzett fűkaszálásra szolgál. További felhasználások, mint pl. a mulcskészítés csak eredeti tartozékok alkalmazásával és a maximális terhelési értékek betartásával lehetségesek.

Ez a gép magáncélú használatra készült. Minden más felhasználás, valamint az engedély nélküli

átépítés vagy hozzáépítés helytelen használatnak minősül, ami a jótállás megszűnését, valamint a megfelelőségi nyilatkozat (CE-jelölés) érvénytelenné válását eredményezi, és a gyártó a felhasználót vagy harmadik felet érő minden kár esetében mentesül a felelősség alól.

2.2 Lehetséges hibás használat

A fünyíró traktor nem használható ipari méretekben nyilvános parkokban, sportlétesítményekben, a mező- és erődgazdaságban.

FIGYELMEZTETÉS!

Veszélyek a fünyíró traktor túlterhelése miatt!

Utánfutó használata közben különösen ügyeljen a megengedett vonóerőkre és arra, hogy az emelkedők/lejtők megen- gedett szögét ne lépjék túl. Ebben az esetben ugyanis túlzott elvárások merül- nek fel a fünyíró traktor fékteljesítményé- vel kapcsolatban, és ez veszélyes hely- zetekhez vezethet!

TUDNIVALÓ

Vegye figyelembe, hogy a fünyíró traktor nem közúti közlekedésre készült, és ezért közúti forgalomban nem vehet részt!

2.3 A készüléken szereplő szimbólumok

Üzembe helyezés előtt olvassa el a kezelési utasítást!

Kaszálás közben más személyeket, különösen gyerekeket és állatokat tartson távol a munkazónától.

Karbantartási és javítási munkák elött a gyújtáskapcsoló kulcsot húzza ki!

Figyelem, veszély! Kezeit ás lábait tartsa távol a vágószerkezettől!

Ne közlekedjen 10°-nál (18%-os-nál) meredekebb lejtőkön!

Veszély: Ide ne lépjen!

Égési sérülés veszélye a forró felületek és a burkolat miatt.

2.4 Biztonsági és védőberendezések

FIGYELMEZTETÉS!

Veszély a védőberendezések eltávolítása vagy megváltoztatása miatt!

Tilos mindenfajta üzemeltetés a védőberendezések eltávolítása vagy megváltoztatása esetén. A hibás védőberendezéseket haladéktalanul ki kell javítani vagy ki kell cserélni!

Biztonsági berendezésnek számít mindenek előtt:

Fék-érintkezőkapcsoló
Fűkasza érintkezőkapcsoló
Fügyűjtő doboz érintkezőkapcsoló
■ Ülés-érintkezőkapcsoló
Fükaszaburkolatok
- Kidobócsatorna érintkezőkapcsoló

2.5 Termékáttekintés

1 Motorháztető 10 Dobozreteszelés (csak 300 l)
2 Kormánykerék 11 Tartókészülék gáznyomórugóval
3 Müszerfal 12 Hajtómű-elkerülés
4 Rögzítőkar a fékpedálhoz 13 Vágási magasság állítása
5 Vezetőülés 14 Vágóberendezés
6 Töltöttségjelző 15 Hajtómű-működtetés hátramenet
7 Fügyüjtő doboz tartófogantyúja 16 Hajtómű-működtetés előremenet
8 A fügyűjtő doboz működtetőkarja 17 Fékpedál
9 Fúgyűjtő doboz

3 BIZTONSÁGI UTASÍTÁSOK

VESZÉLY!

Életveszély és súlyos sérülések veszélye!

A biztonsági utasítások és a kezelési utasítások ismeretének hiánya a legsúlyosabb, akár halálos sérülésekhez vezethet.

A berendezés használata során tart-sa be a jelen kezelési útmutatóban, valamint más megemlített útmutatókban található összes biztonsági utasítást és kezelési útmutatót.
■ Minden együtt szállított dokumentumot későbbi felhasználásra őrizzen meg.

3.1 Kezelő

16 évnél fiatalabb gyermekek és a kezelési útmutatót nem ismerő személyek a gépet nem használhatják. Tartsa be az adott országra jellemző, a felhasználó minimális életkorára vonatkozó esetleges biztonsági utasításokat.
A készüléket ne kezelje alkohol, drogok vagy gyógyszerek hatása alatt.

3.2 Egyéni védőfelszerelés

A fej és a végtagok sérülésének és a halláskárosodás elkerülésére előírásszerű ruházatot és biztonsági felszerelést kell viselni.
A ruházatnak célszerűnek (szorosnak) kell lennie, és a mozgást nem szabad akadályoznia. Hosszú haj esetén feltétlenül viseljen hajhálót. Soha ne viseljen laza ruhadarabokat vagy kiegészítőket, amelyeket a gép behúzhat, pl. sálat, bő inget, hosszú nyakláncot.

A személyes védőfelszerelés részei:

Hallásvédelem és védőszemüveg
■ Hosszú nadrág és erős cipő
Védőkesztyű

3.3 Munkahelyi biztonság

Csak napfényben vagy nagyon erős mesterséges megvilágítás mellett dolgozzon.
A készüléket csak szilárd és sima talajon felállítva szabad üzemeltetni, lejtős területen ti-los.
■ Ügyeljen a biztos állásra.

3.4 Személyek, állatok és ingóságok biztonsága

A készüléket csak olyan munkára használja, amire az szolgál. A nem rendeltetésszerű használat sérüléseket, valamint anyagi károkat okozhat.
■ Más személyek baleseteiért és azok tulajdonáért a használó viseli a felelősséget.
■ Más személyeket tartson távol a veszélyes területtől.
Csak akkor kapcsolja be a készüléket, ha a munkaterületen nem tartózkodik sem ember, sem állat.
A személyeket és állatokat tartsa biztonságos távolságban, illetve kapcsolja ki a készüléket, ha emberek vagy állatok közelednek.
A fünyíróval ne szállítson utasokat.
A motor kipufogógáz-sugarát soha ne tartsa emberek vagy állatok felé, és ne fordítsa gyú-lékony termékek és tárgyak felé.
A szívó- és szellőzörácsot soha ne fogja meg, ha a motor működik. A készülék forgó alkatrészei sérüléseket okozhatnak.
■ Mindig kapcsolja ki a készüléket, ha nincs már rá szüksége, pl. másik munkaterületre szállításkor, karbantartási és ápolási munkák, benzin/olaj keverék betöltése esetén.
Zivatar esetén ne használja a fünyírót. Nincs áramütés elleni védelem.
A pázsítot mindig az emelkedő irányára merőlegesen nyírja.
A fünyíró traktor a saját súlya miatt súlyos sé-rüléseket okozhat. A fünyíró traktor járművel vagy pótkocsival történő szállítása közben fel- és lerakodásakor mindig különleges kö-rültekintéssel járjon el.
Ezt a fünyíró traktort nem lehet vontatni. Közúti forgalomban történő szállításhoz használjon megfelelő járművet.
A fünyíró traktort ne működtesse rosszul szellőztetett munkaterületeken (pl. garázsban). A kipufogó gáz mérgező szénmonoxidot, valamint egyéb káros anyagokat tartalmaz.
Baleset esetén a készüléket azonnal kapcsolja ki a további sérülések és anyagi károk elkerülése érdekében.
Soha ne működtesse a gépet elhasználódott vagy sérült alkatrészekkel. Az elhasznált vagy hibás készülékrészek súlyos sérüléseket okozhatnak.

Csak eredeti cserealkatrészeket és eredeti tartozékokat használjon.
■ Minden alkalmazás előtt: Ellenőrizzen minden biztonsági berendezést a jelen üzemeltetési útmutatóban leírtak szerint.
A készüléket gyerekektől távol kell tartani.
Figyelmeztesse a gyerekeket és fiatalokat, hogy ne játsszanak a készülékkel.

3.5 A készülék biztonsága

A készüléket csak az alábbi feltételek mellett használja:
A készülék nem szennyezett.
A készüléken nem láthatók sérülések.
■ Minden kezelőelem működik.
A készüléket ne terhelje túl. Magánterületen végzett könnyű munkákhoz készült. A túlterhelés a készülék károsodását eredményezi.
Soha ne működtesse a készüléket elhasználódott vagy sérült alkatrészekkel. A sérült alkatrészeket mindig a gyártó eredeti pótalkatrészeire cserélje. Ha a készüléket elhasználódott vagy sérült alkatrészekkel működteti, akkor emiatt a gyártóval szemben semmiféle garanciaigény nem érvényesíthető.
Javítási munkákat csak kompetens szaküzemek vagy a mi szervizeink végezhetnek.

3.6 Zajterhelés

A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó munkákat csak az engedélyezett és erre a célra meghatározott időpontokban végezzen. Tartson zajmentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. Saját személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell viselni.

3.7 Benzin és olaj kezelése

■ Robbanás- és tűzveszély:
A felszabaduló benzin- keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet. Ügyeljen a következőkre:
Soha ne dohányozzon, ha benzinnel foglalkozik.
A benzinnel csak a szabadban foglalkoz-zon, zárt helyiségekben soha.
Feltétlenül tartsa be az alább felsorolt viselkedési szabályokat.

• Benzint és olajat kizárólag engedélyezett tartályban szabad szállítani és tárolni. Gondoskodjon róla, hogy gyerekek ne férjenek hozzá a tárolt benzinhez és olajhoz.
  A talajszennyeződés megelőzésére (környezetvédelem) biztosítsa, hogy ne jusson benzin vagy olaj a talajba. Tankoláshoz használjon tölcsért.
  A tankolást soha ne végezze zárt helyiségben. A padló közelében felgyülhet a benzingőz, ami miatt durranás vagy robbanás történhet.
  A kiömlött benzint haladéktalanul távolítsa el a készülékről és a talajról. Mielőtt ártalmatlanítja, jól szellőző helyen szárítsa meg a textíliákat, amelyekkel letörölte az üzemanyagot. Ellenkező esetben váratlan öngyulladás is keletkezhet.
  A benzin kiömlésekor benzingőzök szabadulnak fel. A készüléket ezért ne a tankolás helyén indítsa be, hanem legalább 3 méterrel távolabb.
• Kerülje a börkontaktust köolajtermékekkel. Ne lélegezze be a benzingözt. Tankolás közben viseljen védőkesztyűt. Rendszeresen cserélje és tisztítsa a védőruhát.
• Ügyeljen rá, hogy a ruházatára ne kerüljön benzin. Ha ez mégis bekövetkezik, azonnal cseréljen ruhát.
  ■ Soha ne tankolja a készüléket, ha a motor jár vagy forró.

4 A TRAKTOR KICSOMAGOLÁSA ÉS ÖSSZESZERELÉSE

A traktor kicsomagolásához és összeszereléséhez vegye figyelembe a mellékelt szerelési útmutatót.

TUDNIVALÓ

Vegye figyelembe a benzinmotor mellékelt üzemeltetési útmutatóját is.

FIGYELMEZTETÉS!

Veszélyek nem teljes összeszerelés miatt!

A fünyíró traktort a teljes összeszerelés előtt nem szabad üzemeltetni!

Végezzen el a szerelési útmutatóban is- mertetett minden szerelési munkát. Ha kétségei lennének, üzembe helyezés előtt kérdezzen meg egy szakembert, hogy az összeszerelés megfelelően tör- tént-e!

Ellenőrizze hogy rendelkezésre áll-e az összes biztonsági és védőberendezés, és hogy azok működőképesek-e!

5 KEZELŐELEMEK

Az alábbiakban a hátsó kidobónyílású fünyíró traktorok kezelőelemeinek ismertetése következik. Ügyeljen arra, hogy az Ön fünyíró traktorára vonatkozó ismertetést olvassa el.

5.1 Normál műszerfal (01)

A motorfordulatszám szabályozása (01/2)

TUDNIVALÓ

Vegye figyelembe, hogy a szabályozó menet közben történő működtetése hatással van a sebességre!

Beépített fojtószelepes szabályozó esetén:

A szabályozó (01/2) eltolásával történik a motor fordulatszámának növelése és csökkentése, valamint a fojtószelep legfelső állásba kapcsolása.

Fojtószelep bekapcsolása: A szabályozót tolja egészen fel a fojtószelep jelzésig. Ezt a pozíciót kizárólag a motor indításához használja.

Tudnivaló: Egyes traktorváltozatoknál a műszerfalon egy külön fojtószelepgomb (01/1) található. Ezt a gombot is meg kell húzni a traktor indításához. Ha a motor működik, a gombot lassan tolja vissza!

Fünyíró üzemmód: Ebben a pozícióban a motor a maximális fordulatszámmal működik.

Üresjárat: Ebben a pozícióban a motor a legalacsonyabb fordulatszámmal működik.

Gyújtáskapcsoló (01/3, 05)

Állás Működés

0 Motor leállítása. Az indítókulcsot ki lehet húzni.

I Fényszóró bekapcsolása. A motor elindítása után ebben az állásban a fényszórót be lehet kapcsolni.

II Üzemi állás, amikor a motor működik.

III Indító állás a motor beindításához. Amint a motor működik, engedje el a kulcsot. A kulcs ekkor visszaugrik II üzemi állásba.

5.2 Fék-/kuplungpedál

Fék: Ha a fék-/kuplungpedált (03/1) teljesen lenyomja, akkor a fék hajtómünél működésbe lép, és a traktor fékez.
Rögzítőfék: Ha fék-/kuplungpedál (03/1) lenyomott állapotában a rögzítőkart (03/2, 01/5) felfelé húzza, akkor a fék rögzítésre kerül. A pedál ismételt lenyomásakor a fék ki-old.

5.3 Sebességváltó-működtetés (menetsebesség)

A fünyíró traktorok láb-hidrosztatikus sebesség-váltóval rendelkeznek.

Az előremenet és a hátramenet a jobb oldalon található két külön pedállal kapcsolható.

Me-netirány	Leírás
Előre Előremenethez lépjen rá az első pedálra (02/1).
Hátrame-net	Hátramenethez lépjen rá a hátsó pedálra (02/2).Tudnivaló: Ha csak a hátrameneti pedált működteti, akkor a vágóbe-rendezés kikapcsol.Fünyíró üzemmód hátramenetben: lásd Fejezet 7.5.4.2 "Fünyíró üzem-mód hátramenetben", oldal 270.

5.4 Láb-hidrosztatikus sebességváltó

A láb-hidrosztatikus sebességváltó működtetése két pedállal (02/1 és 02/2) történik.

Elinduláshoz járó motor mellett először a fékpedál lenyomásával oldja ki a rögzítőféket (01/5), majd működtesse előremenethez a (02/1) pedált vagy hátramenethez a (02/2) pedált. Minél jobban lenyomja a pedált, annál gyorsabban halad a kiválasztott irányban.

Előremenet: Lépjen rá az első pedálra (02/1).

Hátramenet: Lépjen rá a hátsó pedálra (02/2).

5.5 A fükasza kezelése

Vágási magasság beállítása

A traktor fükaszája egy a vezetőüléstöl jobbra található állítókarral (04/1) több fokozatban és többféle magasságba állítható be.

1. Mozdítsa el az állítókart (04/1) a kívánt irányba. Ha a kar lefelé áll, akkor a vágási magasság alacsony, ha felfelé áll, akkor a vágási magasság nagy.

Fűkasza kapcsolása

Elektromos kapcsolás: A vezetőülés mellett a jobb oldalon található egy kapcsoló (04/2). Ezzel kapcsolja be a fűkaszát.

6 ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Veszélyek nem teljes összeszerelés miatt!

A fünyíró traktort a teljes összeszerelés elött nem szabad üzemeltetni!

Végezzen el a szerelési útmutatóban is- mertetett minden szerelési munkát. Ha kétségei lennének, üzembe helyezés előtt kérdezzen meg egy szakembert, hogy az összeszerelés megfelelően tör- tént-e!

Ellenőrizze hogy rendelkezésre áll-e az összes biztonsági és védőberendezés, és hogy azok működőképesek-e!

6.1 Fükasza ellenőrzése

Használat előtt mindig végezzen szemrevételezést annak ellenőrzésére, hogy a vágószerszám, a rögzítőcsapok és az egész vágóegység nincs-e elhasználódva vagy nem sérült-e. A kiegyensúlyozatlanság elkerülése érdekében az elhasználódott vagy sérült késeket ki kell cserélni újakra.

6.2 Feltöltés olajjal

Az első üzembe helyezés előtt a motort fel kell tölteni olajjal. Ehhez vegye figyelembe a motor gyártójának útmutatójában leírtakat. Ügyeljen arra is, hogy az olajszintet rendszeres időközön- ként ellenőrizzék és adott esetben olajat öntse- nek be.

6.3 Feltöltés üzemanyaggal

FIGYELMEZTETÉS!

Veszélyek az üzemanyag kezelése- kor!

Az üzemanyag erősen gyúlékony. Az üzemanyagtartályt csak a szabadban töltse fel! Ne dohányozzon! Ne tankoljon, ha a motor jár vagy forró!

Tankoláshoz használjon egy megfelelő tölcsért vagy betöltőcsövet, hogy ne kerüljön üzemanyag a motorra, a házra vagy a talajra.

Biztonsági okokból az üzemanyagtartály záró- sapkáját és a többi tartálycsatlakozást károsodás esetén cserélje ki.

Ha az üzemanyag kifolyik, akkor a motor nem indítható be. A traktort az üzemanyaggal szennyezett területról el kell távolítani, majd a kiömlött üzemanyagot egy törlőkendővel el kell távolítani a padlóról, a motorról és a burkolatról.

Kerüljön minden indítási kísérletet, amíg az üzemanyaggőzök párolognak.

Az üzemanyagot csak az adott célra szolgáló tartályokban tárolja.

Használjon ROZ 91 minőségű ólommentes benzint.

Tartály feltöltése

1. Adott esetben állítsa le a motort, és a bizton-ság kedvéért vegye ki az indítókulcsot.

2. Várjon, amíg a motor egy kissé lehül (robbanásveszély a gyúlékony üzemanyag miatt).

3. Nyissa fel a motorháztetőt.

4. Nyissa ki a tanksapkazárat (06/1) és töltse be az üzemanyagot.

Tudnivaló: Ügyeljen, hogy ne töltse túl az üzemanyagtartályt!

1. Zárja vissza a tanksapkazárat (06/1).

2. Csukja le a motorháztetőt.

6.4 Keréknyomás ellenőrzése

■ Rendszeres időközönként ellenőrizze a keréknyomást.

- Olvassa le az abroncsról a szükséges légnyomást (1 bar ajánlott).

TUDNIVALÓ

1 PSI = 0,07 bar.

Egy kereskedelmi forgalomban kapható lábpumpával lehet a keréknyomást ellenőrizni és levegőt befújni.

6.5 Fügyüjtő doboz felszerelése

A fünyíró traktorok fügyűjtő dobozzal kerülnek szállításra. Kérjük, vegye figyelembe, hogy a képek kissé eltérhetnek az eredetitől.

Fügyüjtő doboz töltöttségjelzőjének beállítása

A töltöttségjelző dudával jelzi, ha a fügyűjtő kosarat üríteni kell.

A töltöttségjelző a vágott fű jellegétől függően 6 fokozatban állítható. Száraz fű esetén a töltött-ségjelzőt a legkisebb helyzetbe állítsa. Vizes vagy nedves fű esetén a töltöttségjelzőt állítsa hosszabbra. Ez befolyásolja a fűgyűjtő doboz töltöttségét.

1. Állítsa le a motort lásd Fejezet 7.4 "A motor beindítása és leállítása", oldal 268.
2. Szerelje le a fügyűjtő dobozt lásd Fejezet 8.1 "A fügyűjtő doboz tisztítása", oldal 271.
3. A vágott fűnek megfelelően állítsa be (07/a) a töltöttségjelzőt (07/1), amíg az a kívánt helyzetben nem reteszelődik.
4. Ismét akassza fel a fügyűjtő dobozt lásd Fejezet 6.5 "Fügyűjtő doboz felszerelése", oldal 266.

Fügyüjtő doboz beakasztása (220 l)

1. Fogja meg a fügyűjtő dobozt az egyik kezével a fogantyúnál (08/1), a másik kezével pedig a hátoldalnál tartónyílásnál (08/2).
2. Helyezze el a fügyűjtő dobozt a vezetőre (08/3) szimmetrikusan. Közben igazítsa egymáshoz a házon és a fügyűjtő dobozon található két jelzést.
3. A hátul levő kezével kissé billentse előre (08/a) a fügyűjtő dobozt úgy, hogy a fügyűjtő doboz elülső része bekattanjon.
4. Most fordítsa ismét lefelé (08/b) a fügyűjtő dobozt.
5. Ellenőrizze a fúgyűjtő doboz megfelelő rögzítését.

Fügyüjtő doboz beakasztása (300 l)

1. Oldja ki a gáznyomórugókat a fügyűjtő doboz rögzítőbilincseinél (11/1).

2. Fogja meg a fügyűjtő dobozt az egyik kezével a fogantyúnál (08/1), a másik kezével pedig a hátoldalnál tartónyílásnál (08/2).

3. Helyezze el a fügyűjtő dobozt a vezetőre (08/3) szimmetrikusan. Közben igazítsa egymáshoz a házon és a fügyűjtő dobozon található két jelzést.
4. A hátul levő kezével kissé billentse előre (08/a) a fügyűjtő dobozt úgy, hogy a fügyűjtő doboz elülső része bekattanjon.
5. Most fordítsa ismét lefelé (08/b) a fúgyűjtő dobozt.
6. Ellenőrizze a fügyűjtő doboz megfelelő rögzítését.
7. Oldja ki a gáznyomórugókat a traktoralváz (11/2) rögzítési pontjainál.

6.6 A biztonsági berendezések ellenőrzése

A biztonsági berendezéseket a fünyíró traktor minden beindítása előtt ellenőrizni kell.

FIGYELMEZTETÉS!

Veszély a biztonsági berendezések el- lenőrzése közben!

A biztonsági beállításokat csak a vezetőülésből és csak akkor szabad elvégezni, ha a közelben nincsenek más személyek vagy állatok!

Minden ellenőrzést sima talajon végezzen, hogy a fűnyíró traktor véletlenül ne gurulhasson el.

6.6.1 A rögzítőfék érintkezőkapcsolójának ellenőrzése

A rögzítőfék érintkezőkapcsolója biztosítja, hogy a motor csak akkor induljon el, ha a rögzítőfék behúzott állapotban van.

Feltétel: A motor kikapcsolva.

1. Foglaljon helyet a vezetőülésben.
2. A fékpedál (03/1) lenyomásával oldja ki a rögzítőféket.
3. Próbálja elindítani a motort (indítókulcs III-as pozícióban) (05).

TUDNIVALÓ

A motornak nem szabad elindulnia!

6.6.2 Fúkasza érintkezőkapcsolójának ellenőrzése

A fúkasza-érintkezőkapcsoló gondoskodik arról, hogy a motor ne legyen elindítható, ha a fúkasza aktív.

1. A motor ki van kapcsolva.

2. Foglaljon helyet a vezetőülésben.

3. Nyomja le a fékpedált (03/1), majd működtesse a rögzítőféket (03/2, 01/5).
4. Kapcsolja be a fükaszát.
5. Próbálja elindítani a motort (indítókulcs III-as pozícióban) (05).

TUDNIVALÓ

A motornak nem szabad elindulnia!

6.6.3 Ülés-érintkezőkapcsoló ellenőrzése

Az ülés-érintkezőkapcsoló gondoskodik arról, hogy a motor kikapcsoljon, ha a fűkasza bekapcsolt állapotában senki sem ül a vezetőülésben.

1. Foglaljon helyet a vezetőülésben.
2. Nyomja le a fékpedált (03/1), majd működtesse a rögzítőféket (03/2, 01/5).
3. Indítsa el a motort, majd járassa maximális fordulatszámon.
4. Kapcsolja be a fükaszát.
5. Szüntesse meg az ülés terhelését úgy, hogy feláll (ne szálljon le!).

TUDNIVALÓ

A motornak ki kell kapcsolnia.

6.6.4 A fügyűjtő doboz érintkezőkapcsolójának ellenőrzése

A fügyűjtő dobozon lévő érintkezőkapcsoló biztosítja, hogy a motor kikapcsoljon, ha a fügyűjtő doboz a fűkasza bekapcsolt állapotában nem megfelelően van beakasztva.

1. Foglaljon helyet a vezetőülésben.
2. Nyomja le a fékpedált (03/1), majd működtesse a rögzítőféket (03/2, 01/5).
3. Indítsa el a motort, majd járassa maximális fordulatszámon.
4. Kapcsolja be a fűkaszát.
5. Kissé emelje meg az üres fügyűjtő dobozt vagy működtesse a nyitáskapcsolót.

TUDNIVALÓ

A motornak ki kell kapcsolnia.

6.6.5 A kidobócsatorna érintkezőkapcsolójának ellenőrzése

A kidobócsatorna érintkezőkapcsolója biztosítja, hogy a fűnyíró traktort ne lehessen elindítani, ha a kidobócsatornát kiszerelték.

1. A fügyüjtő dobozt vegye le.

2. Távolítsa el a kidobócsatornát (15):

Lazítsa meg a szemes csavarokat (15/1).
Húzza ki kissé a kidobócsatornát (15/2).

1. Foglaljon helyet a vezetőülésben.

2. Nyomja le a fékpedált (03/1), majd működtesse a rögzítőféket (03/2, 01/5).

3. Indítsa be a motort.

TUDNIVALÓ

A motornak nem szabad elindulnia!

7 A TRAKTOR MÜKÖDÉSE

FIGYELMEZTETÉS!

Veszélyek a fűnyíró traktor nem megfelelő ismerete miatt!

Beindítás előtt olvassa el a kezelési útmutatót!

Különösen az összes biztonsági utasítást vegye figyelembe!

Végezzen el lelkiismeretesen minden szerelési munkát és az üzembe helyezéshez szükséges minden munkát. Két-ségek esetén kérdéseivel forduljon a gyártóhoz!

7.1 Alapvető előkészítő intézkedések

Fünyírás közben mindig viseljen erős cipőt és hosszú szárú nadrágot. Soha ne dolgozzon mezítláb vagy nyitott szandálban.
Vizsgálja meg teljesen a terepet, amelyen a fünyíró traktort használni kívánja, és távolítsa el az összes követ, fadarabot, drótot, csontot és más idegen tárgyakat, amelyek útba kerülhetnek és elrepülhetnek. Fünyírás közben is figyeljen az idegen testekre.
Végezzen el az üzembe helyezéssel kapcsolatban ismertetett minden munkát. Ez különösen érvényes a biztonsági berendezések ellenőrzésére.
■ Terhek vontatásához csak a vontatószerkezetet használja! A támasztó terhelést nem szabad túllépni.
Tárgyak szállítása a fünyíró traktoron nem engedélyezett!

7.2 Tartozékok használata

FIGYELMEZTETÉS!

Veszély hibás tartozékok vagy tartozékok hibás használata miatt!

Mindig csak a traktor gyártójának eredeti tartozékait használja!

Tartsa be a használatra vonatkozó elő-írásokat a mindenkori mellékelt kezelési útmutatóból!

Nem engedélyezett tartozékok használata vagy hibás használat esetén nagy veszélyek fenyegetik a kezelőt és a többi közelben tartózkodót. A fünyíró traktort túlterhelhették. Ez súlyos balesetekhez vezethet.

7.3 A fünyíró traktor tolása

VIGYÁZAT!

Veszély lejtős területen történő tolás közben!

Csak vízszintes felületen tolja a fűnyíró traktort! Lejtőkön a fűnyíró traktor elle-nőrzés nélkül legurulhat a lejtőn.

Láb-hidrosztatikus meghajtó esetén

Az elkerülő kar (12/1) a jobb hátsó kerékdobházban található. Elkerülés kioldása:

1. Az elkerülő kart (12/1) húzza ki, majd felül akassza be.
2. Oldja ki a féket. Ekkor már tolni lehet a fünyíró traktort.
3. Az elkerülő kart (12/1) eltolás után állítsa vissza, hogy a hidrosztatikus hajtómű ismét működtethető legyen.

7.4 A motor beindítása és leállítása

FIGYELMEZTETÉS!

Sérülésveszély villámcsapás miatt

A készülék nem rendelkezik villámcsapás elleni védelemmel.

Zivatar esetén ne használja a fúnyírót.

A motor indítása

1. Szálljon fel a vezetőülésbe.
2. Nyomja át egészen a bal oldalra a fékpedált (03/1), majd reteszelje a rögzítőkarral (03/2).

3. Győződjön meg arról, hogy a fűkasza NINCS bekapcsolva. Ehhez ellenőrizze a billenőkapcsoló állását (04/2).

4. A motorfordulatszám szabályozóját (01/2) mozdítsa el felső ütközésig. Kiviteli változat-tól függően ott egy fojtószelep rajza található. Ha nincs rajz, akkor húzza meg a külön fojtószelepgombot (01/1).

5. Tegye be az indítókulcsot a gyújtáskapcsolóba (01/3, 05).
6. Fordítsa el az indítókulcsot „III” állásba és tartsa ott addig, amíg a motor beindul. Tudnivaló: Az indítóakkumulátor kímélése érdekében egy indítási kísérlet ne legyen hosszabb 5 másodpercnél.
7. Ezután engedje el az indítókulcsot, amely automatikusan „II” állásba ugrik.
8. A motorfordulatszám szabályozóját (01/2) tol- ja üzemi állásba. Fojtószelep gombbal szerelt változat esetén a gombot újra be kell nyomni (01/1).

Motor lekapcsolása

1. Kapcsolja ki a fükaszát (04/2).
2. A motorfordulatszám szabályozóját (01/2) tolja üresjárati állásba.
3. Nyomja le a fékpedált (03/1) és rögzítse a rögzítőkarral (03/2).
4. Fordítsa el az indítókulcsot (05) „0” állásba.
5. Húzza ki az indítókulcsot.

FIGYELMEZTETÉS!

Veszély forró motor miatt!

A motor leállításakor ügyeljen arra, hogy a motor forró alkatrészei (pl. a hangtompító) közelében ne legyen semmilyen tárgya vagy anyag, mert azok meggyul-ladhatnak!

7.5 Haladás a traktorral

FIGYELMEZTETÉS!

Veszély rosszul megválasztott sebesség miatt!

Különösen kezdetben közlekedjen las- san, hogy megismerje a traktor viselke- dését menet közben és fékezés közben! Minden menetirányváltás előtt a haladá- si sebességet annyira kell csökkenteni, hogy a vezető folyamatosan uralja a fü- nyíró traktort, és hogy a traktor eközben ne boruljon fel!

Az Ön traktora láb-hidrosztatikus sebességváltóval rendelkezik.

7.5.1 A használat előkészítése 10 °C alatti hőmérsékletek esetén

1. Győződjön meg arról, hogy a fűkasza NINCS bekapcsolva. Ehhez ellenőrizze a billenőkapcsoló (04/2) állását.
2. Indítsa be a motort és hagyja kb. 30 másodpercig melegedni a hajtóműolaj optimális viszkozitásának elérése érdekében. Ezután elindulhat a traktorral. A fűkaszát csak akkor kapcsolja be, ha a motor már működik néhány perce.

7.5.2 Haladás láb-hidrosztatikus sebességváltóval

1. Nyomja le a fékpedált (03/1) és rögzítse a rögzítőkarral (03/2).
2. Állítsa be a fűkaszát a legnagyobb vágási magasságra (04/1).
3. Indítsa be a motort.

4. Működtesse a féket (03/1).

5. Lassan nyomja le a kívánt menetiránynak megfelelő pedált:

Elöre: (02/1) jelü pedál
■ Hátramenet: (02/2) jelü pedál

1. Minél tovább tartja lenyomva a pedált, annál gyorsabban mozog a traktor a kiválasztott irányba.

2. Megálláshoz engedje fel a pedált, majd nyomja le a fékpedált (03/1).

TUDNIVALÓ

Amikor a traktorról leszáll, mindig használja a rögzítőkart a traktor elgurulásának megakadályozása érdekében!

7.5.3 Haladás és fünyírás lejtőkön

FIGYELMEZTETÉS!

Veszély lejtős területen történő haladás közben elkövetett hiba miatt!

Lejtön történő haladás közben legyen nagyon óvatos! Nincs „biztonságos” lejtő.

Emellett feltétlenül vegye figyelembe a következő biztonsági utasításokat!

Ha a kerekek kipörögnek, vagy ha a jármű emelkedőn felfelé haladva elakad, a fűkaszát és a hozzákapcsolt berendezéseket kapcsolja ki. Ezután lassú lejtmenetben és egyenes irányban hagyja el a lejtős részt!

Egy teljesen megtelt fügyűjtő doboz a súlyánál fogva növeli a fünyíró traktor felborulásának veszélyét!

■ Ne közlekedjen 10°-nál (18 %-osnál) mere-dekebb lejtön. Példa: ez 18 cm magasságkü-lönbséget jelent egy méteres távolságon.
■ Ne induljon el hirtelen.
■ Ne fékezzen hirtelen.
■ A menetsebesség legyen alacsony.
A lejtön ne haladjon keresztirányban.
■ Ne gyorsítson erősen.
■ Ne alkalmazzon hirtelen kormánymozdulatokat.

7.5.4 Fünyírás a fünyíró traktorral

A tiszta fünyírási eredmény érdekében a menetsebességet a fünyíró viselkedésének megfelelően kell kiválasztani. Fünyíráshoz a pedállal válassza a lehetséges menetsebesség legfeljebb 2/3-át. A traktor maximális sebessége kizárólag bekapcsolt fúkasza nélküli menet üzemmódra vonatkozik.

Normál esetben a vágási magasság 4-5 cm. Ez 2 vagy 3 kattanásnak felel meg. a magasságállítón (04/1). Nedves és nyirkos fű esetén a fűnyírást végezze nagyobb vágási magassággal.

Nagyon magas fü esetén célszerű a fünyírást két lépésben elvégezni. Az első lépés során a füka-szát állítsa be a maximális vágási magasságra. A második lépés során aztán beállíthatja a kívánt magasságot.

7.5.4.1 A fükasza bekapcsolása

TUDNIVALÓ

A fükaszát csak akkor lehet bekapcsolni, ha a motor már kb. egy percig melegedett!

A fűkasza bekapcsolásakor a fűnyíró traktor nem állhat magas fűben.

1. Indítsa be a motort.
2. A motorfordulatszám szabályozóját (01/2) tolja üzemi állásba.
3. A kézi karral (04/1) állítsa a fűkaszát a legnagyobb vágási magasságra.
4. Kapcsolja be a fűkaszát a billenőkapcsolóval (04/2) ("I" pozíció).
5. A kézi karral (04/1) állítsa a fűkaszát a kívánt vágási magasságra.
6. Induljon el a fünyíró traktorral.

7.5.4.2 Fünyíró üzemmód hátramenetben

TUDNIVALÓ

Ha csak a hátrameneti pedált működteti, akkor a vágóberendezés kikapcsol.

1. Nyomja meg a „Fünyírás hátramenetben” gombot (01/4), majd 5 másodpercen belül a (02/2) pedált a hátramenet kiválasztásához.

FIGYELMEZTETÉS!

Balesetveszély hátramenetben vég- zett fűnyíráskor!

Hátramenetben végzett fűnyíráskor figyelje a hátsó területet!

Hátrafelé csak szükség esetén végezzen fűnyírást!

7.5.4.3 A fűkasza kikapcsolása

FIGYELMEZTETÉS!

Veszély a kés továbbforgása miatt!

Egy forgó/még le nem állt vágókés a kéz és a láb vágott sérüléseit okozhatja! Ezért a kezét és a lábát tartsa távol a vágószerszámoktól!

1. Kapcsolja be a fúkaszát a billenőkapcsolóval („0” pozíció) (04/2).
   A fükasza álló helyzetben, ill. a traktor haladása közben is kikapcsolható.

FIGYELMEZTETÉS!

Sérülésveszély kirepülő tárgyak mi- att!

Kavicsos és sóderes felületeken történő áthaladás közben apró kavicsok juthatnak a fűkaszába és abból kirepülhetnek.

■ Mindig kapcsolja ki a fűkaszát, ha másik gyepfelületen kíván dolgozni.

7.5.4.4 Fügyűjtő doboz kiürítése

TUDNIVALÓ

Ha a fügyűjtő doboz megtelt, hangjelzés hallható. Legkésőbb ekkor kell kiüríteni a dobozt.

A fügyűjtő doboz kiürítése a vezetőülésből végezhető el.
Ha a fűkasza hozzákapcsolt állapotában a fűgyűjtő doboz felemelkedik, ill. kiakasztásra kerül, a motor leáll.
Ha a fügyűjtő doboz nem kattan be előírás- szerűen, a fűkaszát nem lehet hozzákapcsol- ni.

A fügyüjtő doboz ürítése működtetőkarral

1. Húzza ki a működtetőkart (09/1) a fügyűjtő dobozból (09/a).
2. Nyomja a kart menetirányba, ekkor a fügyüjtő doboz kinyílik (09/b).
3. A karral mozgassa a fügyűjtő dobozt hátrafelé (10/a), amíg a doboz be nem kattan (10/b).

7.5.4.5 Mulcsolás

A mulcsolás optimális eredménye érdekében a gyepet rendszeresen nyírni kell (hetente kb. 1-2 alkalommal). Ekkor a fúmagasság 1/3-át kell levágni (pl. 6 cm fúmagasság esetén 2 cm-t). Ezáltal a levágott anyag még tisztán bedolgozható lesz a megmaradt pázsítba.

Minden fünyíró traktorhoz opcionálisan kaphatók mulcsolóékek.

Hátsó kidobónyilás átszerelése mulcsoló üzemmódhoz

1. Távolítsa el a fügyűjtő dobozt.
2. A mulcsolóéket (13/1) vezesse be a kidobócsatornába (13/2).
3. Biztosítsa mindkét feszítőszalagot (14/1) a szemes csavaroknál (14/2).
4. Akassza be a fügyüjtő dobozt.

7.5.4.6 Fünyírási időköz

Vegye figyelembe, hogy a fü a különböző időszakokban nem egyformán nő. Tavaszi időszakban ajánlatos rövidebb nyírási időközöket tartani. Növelje a nyírások közötti időszakot, ha a fü növekedésének mértéke az év folyamán csökken.

Ha a füvet hosszabb ideig nem nyírták, akkor először válasszon nagyobb fúmagasságot, majd két nappal később még egyszer végezze el a fúnyírást kisebb fúmagassággal.

7.5.4.7 Magas fü nyírása

Ha a fü a szokásosnál magasabb, vagy ha túl nedves, akkor a fünyírást nagyobb vágási magassággal végezze. Ezután ismételje meg a fü- nyírást normal beállítással is.

7.5.4.8 A vágókés karbantartása

Gondoskodjon róla, hogy a vágókés az egész fünyírási szezonban éles legyen, így elkerülhető a fűszálak roncsolódása. A roncsolódott fűszálak szélei megbarnulnak. Emiatt visszamarad a növekedés, a pázsit betegségekre való hajlamossága pedig növénybetegségekhez vezethet.

■ Minden használat után ellenőrizze a vágókés élességét és az elhasználódás vagy sérülések jeleit! Szükség esetben keressen fel egy szervizt.
A kés cseréjéhez csak eredeti tartalék kést használjon.

8 A FÜNYÍRÓ TRAKTOR TISZTÍTÁSA

Az optimális működéshez és a hosszú élettartamhoz a fűnyíró traktort rendszeresen meg kell tisztítani.

Használat után tisztítsa meg a fünyíró traktort a rátapadt szennyeződésektől.

A tisztításhoz ne használjon magasnyomású tisztítóberendezést. Egy magasnyomású tisztítóberendezésből vagy egy kerti locsolótömlőből kilépő vízsugár károsíthatja az elektromos részeket vagy a csapágyakat.

Ügyeljen arra, hogy különösen a motor, a sebességváltó és a terelőgörgők, továbbá a teljes elektronikus rész ne érintkezzen vízzel.

FIGYELMEZTETÉS! Veszélyek tisztítás közben!

Minden tisztítási munkára érvényes:

• Állítsa le a motort és vegye ki az indítókulcsot.
  Húzza le a gyújtógyertya-kábel(eke)t.
  A tisztítás miatt eltávolított védőbe-rendezéseket a tisztítás befejeztével ismét fel kell szerelni.
  ÉGÉSI SÉRÜLÉS VESZÉLYE: A fünyíró traktort csak akkor tisztítsa meg, ha már lehült. A motor, a sebességváltó és a hangtompító nagyon forró!
  VÁGÁSI SÉRÜLÉSEK VESZÉLYE: A vágószerszámokon végzett munkák során ügyeljen az éles késekre. Több késes fünyíró szerszámok esetén az egyik vágószerszám megmozdítása a másik megmozdulásához vezethet!

8.1 A fügyűjtő doboz tisztítása

Ehhez vegye le a fügyűjtő dobozt, majd egy víztömlő segítségével belülről és kívülről is öblítse le a dobozt. A makacsul megtapadt szennyeződéseket óvatosan le kell kaparni, pl. egy kefe segítségével. Szövet bevonatú fügyűjtő dobozok esetén különösen ügyeljen arra, hogy a szövet ne károsodjon.

TUDNIVALÓ

A tisztítás megkezdése előtt ürítse ki a fügyűjtő dobozt a leírás szerint. Egy teli fügyűjtő doboz túl nehéz ahhoz, hogy biztonságosan le lehessen venni.

Fügyüjtő doboz levétele (220 l)

1. Állítsa le a motort.
2. Kissé emelje meg a fügyüjtő dobozt.
3. A fügyűjtő dobozt felfelé vegye le.

Fügyüjtő doboz levétele (300 l)

1. Állítsa le a motort.
2. A traktortól lazítsa meg a gáznyomórugót, majd reteszelje azt a fügyűjtő doboz tartójánál.
3. Kissé emelje meg a fügyüjtő dobozt.
4. Vegye el a fügyüjtő dobozt.

8.2 A burkolat, a motor és a sebességváltó tisztítása

FIGYELEM!

Az elektromos berendezés károsodása víz behatolása miatt!

A traktor vízzel történő tisztításakor ügyeljen, hogy az elektromos berendezésbe nem jusson be víz!

A motort és az összes többi csapágyhelyet (kerekek, sebességváltó, késcsapágyazás) soha ne locsolja le vízzel vagy magasnyomású tisztítóberendezéssel.

A gyújtóberendezésbe, a porlasztóba és a szellőzöbe bekerülő víz meghibásodásokat okozhat. A csapágyhelyekre bejutó víz a kenés megszűnéséhez vezethet, ami a csapágy meghibásodását okozhatja.

A szennyeződés és a fúmaradványok eltávolításához használjon törlőkendőket, kézi seprűket, hosszú szárú ecseteket vagy hasonló eszközöket.

8.3 A kidobócsatorna tisztítása

Rendszeres tisztítással biztosítható, hogy a ma- gasságállító könnyen mozogjon.

A kidobócsatorna két egymásba tolható részből áll. Az alsó rész a pázsitnyíró házba szilárdan be van pattintva. A felső részt tisztításhoz ki lehet húzni.

1. Távolítsa el a fügyűjtő dobozt.
2. Távolítsa el a kidobócsatorna bal és jobb oldalán lévő csavarokat (15/1).
3. Húzza ki a kidobócsatornát (15/2) hátrafelé a hátfalon keresztül.
4. Tisztítsa meg alaposan a felső és az alsó kidobócsatornát.
5. Dugja be a kidobócsatornát a hátfalba. Közben ügyeljen arra, hogy a felső és az alsó rész tisztán kerüljön összevezetésre.
6. Rögzítse szorosan a két rögzítőcsavarral.
7. Szerelje fel a fügyüjtő dobozt.

9 SZÁLLÍTÁS

FIGYELMEZTETÉS!

Zúzódásveszély a gép felbillenése mi- att!

A készülék önsúlya következtében súlyos személyi sérülések következhetnek be.

A készülék járművel vagy pótkocsival történő szállítása közben fel- és lerakodásakor mindig a legnagyobb körültekintéssel járjon el!

A fünyíró traktor szállítóberendezéssel (pl. tehergépkocsi pótkocsiján) történő szállításakor a fűkaszát a fűkasza-felfüggesztés tehermentesítése érdekében alá kell támasztani.

Szállítás közben ügyeljen a szállítóeszköz megfelelő teherbírására és a fünyíró traktor megfelelő biztosítására.

10 KARBANTARTÁS ÉS ÁPOLÁS

Veszélyek helyreállítás közben!

Minden helyreállítási munkára érvényes:

• Állítsa le a motort és vegye ki az indítókulcsot.
  ■ Húzza le a gyújtógyertya-kábel(eke)t.
  A helyreállítás miatt eltávolított védőberendezéseket a helyreállítás befejeztével ismét fel kell szerelni.
  ÉGÉSI SÉRÜLÉS VESZÉLYE:
  A fünyíró traktoron csak akkor dolgozzon, ha már lehült. A motor, a sebességváltó és a hangtompító nagyon forró!
  ■ VÁGÁSI SÉRÜLÉSEK VESZÉLYE:
  A vágószerszámokon végzett munkák során ügyeljen az éles késekre. Több késes fünyíró szerszámok esetén az egyik vágószerszám megmozdítása a másik vágószerszám megmozdulásához vezethet.
  ■ Alkatrészek cseréje esetén csak eredeti pó-talkatrészeket szabad használni.
  Kétség esetén mindig keressen fel egy szakmühelyt vagy lépjen kapcsolatba a gyártóval.

10.1 Karbantartási terv

A következő munkákat a felhasználónak kell végrehajtania. Minden szokásos karbantartási, szervizelési és helyreállítási munkát feljogosított szervizműhellyel kell elvégeztetni.

Kérjük, hogy ezen kívül vegye figyelembe a kenési terv szerinti ajánlott éves kenéseket is.

TUDNIVALÓ

Erős igénybevétel és magas hömérsékletek esetén az előző táblázatban megadottakhoz képest rövidebb karbantartási időközökre lehet szükség.

Tevékenység Minden	alkalma-zás előtt	Minden használat előtt	Az első 5 óra után	25 üze-mórán-ként	50 üze-mórán-ként	Minden betárolás előtt
A motorolajszint ellenőrzése*)	X
A motorolaj cseréje*)			X			X
A légszűrő tisztítása*)				X
A légszűrő cseréje*)					X
A gyújtógyertya ellenőrzése*)					X
A fék ellenőrzése (próbafé-kezés egyenes útszakaszon)	X
A keréknyomás ellenőrzése X
A vágókés ellenőrzése X
Laza alkatrészek ellenőrzése X X
Ékszíjak ellenőrzése (szem-revételezés)				X
A fünyíró traktor tisztítása X
A motor levegőszívó rácsá-nak tisztítása*)	X
Sebességváltó megtisztítása a fü- és gyepmaradványoktól		X		X

)* Lásd a motorgyártó kezelési utasítását

10.2 Kenési terv

A mozgó alkatrészek könnyű járásának biztosítása érdekében javasoljuk a következő helyek évenkénti utánkenését.

Kenés vagy bepermetezés előtt egy kendővel tisztítson meg minden helyet, ahol kenés szükséges. Az esetleges korrózió elkerülésére ne használjon vizet.

Kenési helyek:

■ Végezze el a zsírzószemek (18/1) kenését a jobb és bal oldalon univerzális zsírral.
Az alváznál (18/2) az elülső tengely csapágyazásának kenését olajpermettel végezze.
- Végezze el a fogasív (19/1) és kormányzó fogaskerék kenését a kormányműnél univerzá-lis zsírral.
■ Végezze el a görgős csapágy (17/1) és a kerékagy kenését az első (20/1) és a hátsó tengelynél (20/2) univerzális zsírral.

TUDNIVALÓ

Az első és hátsó kerekeket a tengelyek és a csapágyak kenéséhez le kell sze-relni.

■ Forgáspontok és csapágyhelyek: Az összes mozgó forgási és csapágyhely kenése.

10.3 Kerékcsere

Kerékcserét csak vízszintes és szilárd felületen végezzen.

1. Állítsa le a fünyíró traktort és vegye ki az indítókulcsot.
2. Nyomja le egészen a fékpedált (03/1), majd rögzítse a rögzítőkarral (03/2).
3. Alátét ékekkel biztosítsa a fünyíró traktort elgurulás ellen. Az ékeket azon az oldalon helyezze el, amelyet nem fog felemelni.
4. Egy megfelelő emelőeszközzel (pl. ollós emelővel) emelje fel a fűnyíró traktort azon az oldalon, ahol a kereket ki kell cserélni. A traktort annyira emelje fel, hogy a cserélendő kerék könnyen forgatható legyen.

Figyelem! Készülékkárok veszélye.

Emelés közben ügyeljen arra, hogy a traktor

egyetlen eleme se görbüljön meg. Az emelőszerszámot csak stabil fémrészekhez igazítsa be.

1. Egy stabil alátéttel (pl. fatuskóval) biztosítsa a fünyíró traktort az alváz egyik tartóeleménél úgy, hogy a traktor az emelőszerszám elcsúszása vagy felborulása esetén se zuhanjon le.
2. Húzza le a védősapkát (16/1).
3. Nyomja le a biztosító alátétet (16/2) egy csavarhúzóval. Ügyeljen arra, hogy az alátét ne vesszen el.
4. Húzza le az alátétlemezt (16/3).
5. Húzza le a kereket a tengelyröl. Tudnivaló: A hátsó kerék lehúzásakor ügyel- jen arra, hogy a csúszóék ne vesszen el!
6. A visszaszerelés előtt tisztítsa meg a tengelyt és a kerék furatait, majd mindegyiket kenje be univerzális kenőzsírral.
7. Húzza fel a kereket a tengelyre. Tudnivaló: A hátsó kerekek felhelyezésekor a retesz és a hátsó kerék hornyának egymás felett kell lennie úgy, hogy a reteszt erőlködés nélkül be lehessen dugni.
8. Húzza fel az alátétlemezt a tengelyre.
9. A biztosító alátétet nyomja bele a tengelyen lévő horonyba. Ha ehhez esetleg egy fogót használ, ügyeljen arra, hogy a fogóval ne sértse fel a tengelyt.
10. Húzza fel a védősapkát a tengelyre.
11. Távolítsa el a biztonsági támasztékot, majd óvatosan engedje le a traktort az emelőeszközzel a talajra.

10.4 Indítóakkumulátor

A fünyíró traktor szállítási terjedelmébe az indító-akkumulátorhoz való töltőberendezés nem tartozik bele.

Pontos akkumulátorleírás: lásd az akkumulátor burkolatán. Az indítóakkumulátor a motorházfedél alatt található.

Az indítóakkumulátor a gyárból alapvetően feltöltve kerül ki.

Biztonsági utasítások

FIGYELMEZTETÉS!

Veszély az indítóakkumulátor nem megfelelő kezelése miatt!

Az indítóakkumulátor helytelen kezelése miatt felmerülő veszélyek elkerülése érdekében tartsa be a következő pontokat!

Az indítóakkumulátort nem lehet nyílt láng közvetlen közelében tárolni, elégetni vagy fűtőtestekre helyezni. Robbanásveszély fenyeget.
Téli tároláshoz az indítóakkumulátort hűvös, száraz helyen kell tárolni (10–15 °C között). A fagypont alatti hőmérsékleteket tárolás közben kerülni kell.
■ Ne tárolja az indítóakkumulátort hosszabb ideig feltöltetlen állapotban. Ha az indítóakkumulátort hosszabb ideig nem használták, akkor egy megfelelő töltőberendezéssel fel kell tölteni.
- Ne rongálja meg az indítóakkumulátort. Az elektrolit (kénsav) kimarja a bőrt és a ruháza-tot – bő vízzel azonnal alaposan le kell mos-ni.
Tartsa tisztán az indítóakkumulátort. Csak egy nedves kendővel törölje le. Közben ne használjon vizet, benzint, hígítószert vagy hasonló anyagokat.
Tartsa tisztán és póluskezelő zsírral kenje be a csatlakozópólusokat.
■ Ne zárja rövidre a csatlakozópólusokat.

Az indítóakkumulátor töltése

Feltöltés szükséges:

■ Téli leálláskor a betárolás előtt.
A berendezés hosszabb (több mint 3 hónapos) leállítása esetén.

FIGYELMEZTETÉS!

Veszély az indítóakkumulátor helytelen töltése miatt!

A töltőkészülék töltőáramának erőssége nem lépheti túl az 5 A-t, a töltőfeszültség pedig max. 14,4 V lehet. Nagyobb töltőfeszültség esetén az indítóakkumulátor robbanásának veszélye áll fenn!

Az akkumulátoron történő munkavégzés esetén az indítókulcsot mindig húzza ki.

Javasoljuk, hogy ezt a karbantartást nem igénylő és légmentesen zárt indítóakkumulátort kifejezetten a hozzá kifejlesztett (szakkereskedésben kapható) töltőkészülékkel töltse fel.

Az indítóakkumulátor töltése előtt olvassa el a töltőkészülék gyártójának kezelési útmutatóját.

VIGYÁZAT!

Rövidzárlat veszélye!

Rövidzárlat elkerülése érdekében az ak- kumulátorról mindig a negatív kábelt (–) vegye le és tegye vissza először!

Az akkumulátoron történő munkavégzés esetén az indítókulcsot mindig húzza ki!

1. Húzza ki a gyújtáskapcsoló kulcsot (05).
2. Nyissa fel a motorháztetőt.
3. Csatlakoztassa a töltőkészülék csatlakozó-kapcsait az akkumulátor pólusaihoz.

TUDNIVALÓ

Ügyeljen a polaritásra:

■ Piros kapocs = pozitív pólus (+)
■ Fekete kapocs = negatív pólus (-)

1. Csatlakoztassa a töltőkészüléket az elektromos hálózathoz, majd kapcsolja be.

10.5 A fűkasza kiszerelése

A traktor téli időszakban történő használatához és az ékszíjak cseréjéhez a fűkaszát ki kell szerelni.

1. Ütközésig tolja be az első kerekeket (29/1).
2. Távolítsa el a fügyüjtő dobozt (30/1).
3. Szerelje ki a kidobócsatornát (15/2).
4. A kapcsolótartó hengercsavarját (31/1) 5-6 fordulattal lazítsa meg.
5. A fűkaszát (32/1) a vágómagasság-beállító (32/2) karjával engedje le a legalacsonyabb állásba.
6. A húzórugót (33/1) a fűkaszánál akassza ki.
7. A fúkaszát (34/1) a vágómagasság-beállító (34/2) karjával ismét teljesen emelje fel.
8. Akassza ki (35/a) az ékszíjcsatornát (35/1).
9. Akassza ki az ékszíjat (36/1) a motor ékszíjtárcsájából.
10. A fűkaszát (32/1) a vágómagasság-beállító (32/2) karjával engedje le újra a legalacsonyabb állásba.
11. Távolítsa el a biztosítócsapokat (4 darab) (38/1) a fűkasza tartókengyelénél.
12. A csapokkal húzza le a tartókengyelt (38).
13. A fűkaszát a menetirány szerinti jobb oldal felé húzza ki.

10.6 Ékszíjcsere

1. Lazítsa meg a biztosítóanyákat (6 darab) (21/1).

2. Akassza ki az ékszíjcsatornát (22/1).

3. A fűkasza jobb oldali burkolatát (23/1) akasz-sza ki és távolítsa el.
4. A fükasza bal oldali burkolatát (24/1) akassza ki és távolítsa el.
5. A csavart (25/1) a feszítógörgön (25/2) kissé lazítsa meg annyira, hogy az ékszíjat (25/3) ki lehessen fűzni.
6. Vegye ki az ékszíjat.

TUDNIVALÓ

Az ékszíj vezetése és helyzete típusonként eltérő. Vegye figyelembe a fúkaszán elhelyezett figyelmeztető matricát.

Új ékszíj behelyezése

1. Helyezze fel az ékszíjat a kissé meglazított feszítőgörgő köré, majd húzza meg ismét a feszítőgörgőt (27, 28).
2. Az ékszíjat a (27/a – d, 28/a – d) sorrendnek megfelelően helyezze fel a görgők köré, és ügyeljen az ékszíj vezetésére és helyzetére.

11 TÁROLÁS

A fünyíró traktort az időjárás hatásai, különösen a nedvesség, az eső és hosszabb ideig tartó közvetlen napsugárzás elől védett helyen kell tárolni.

A traktort soha ne tárolja épületben, ha üzemanyag van a tartályában, mert különben az üzemanyag esetleges gözei nyílt lánggal vagy szikrákkal kerülhetnek érintkezésbe. A fűnyíró traktort csak olyan helyiségekben állítsa le, amelyek alkalmasak gépjárművek leállítására.

Hosszabb tárolási időszak, pl. átteleltetés esetén a fűnyíró traktort lehetőleg ne teljesen feltöltött üzemanyagtartállyal állítsa le. Az üzemanyag párologhat.

Hosszabb ideig tartó tárolás előtt az üzemanya- got a tartályból és a porlasztóból le kell engedni a lerakódások és ezzel az indítási nehézségek el- kerülése érdekében. Ezzel kapcsolatos kérdé- sekkel forduljon szakmühelyhez.

12 HIBAELHÁRÍTÁS

VIGYÁZAT!

Sérülésveszély

Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen vé-dőkesztyűt!

TUDNIVALÓ

Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani vevőszolgálatunkhoz.

Zavar Ok Elhárítás
A motor nem indul be.	Üzemanyaghiány. Töltse fel a tartályt; ellenőrizze a tartályszellőzését; ellenőrizze az üzemanyagszűrőt.
	Nehéz, szennyezett üzemanyag,régi üzemanyag a tartályban.	Használjon mindig friss, tiszta tartályok-ból származó üzemanyagot; tisztítsameg a porlasztót (ügyfélszolgálati szerviz).
	A légszűrő szennyezett. Tisztítsa meg a légszűrőt (lásd a motor gyártójának kezelési útmutatóját).
	Nincs gyújtószikra. Tisztítsa meg a gyújtógyertyákat, szükség esetén tegyen be újakat, ellenőrizze a gyújtáskábelt, ellenőrizze a gyújtóberendezést (ügyfélszolgálati szerviz).
	Többszöri indítási kísérlet során túl sok üzemanyag került a motor égésterébe.	Csavarja ki és szárítsa meg a gyújtó-gyertyákat.
Az önindító nem mű-ködik.	Lemerült vagy gyenge az indító-akkumulátor.	Töltse fel az indítóakkumulátort.
	A biztonsági kapcsoló a vezetőülésnél nem működik.	Üljön megfelelő módon a vezetőülésben; a kapcsoló hibás.
	A biztonsági kapcsoló a fékpedálnál nem működik.	Nyomja le egészen a fékpedált.
	A fűkasza bekapcsolt. Kapcsolja ki a fűkaszát.
	Biztosíték az indítóakkumulátor (+) kábelénél.	Ellenőrizze, szükség esetén cserélje ki a biztosítékot.
Motor teljesítménye csökken.	Túl magas vagy túl nedves a fű. Változtassa meg a vágási magasságot; kissé hátrafelé haladva biztosítson szabad területet a fűkasza számára.
	A kidobócsatorna/fűnyírófedél el-tömódött.	Állítsa le a motort és vegye ki az indító-kulcsot!Tisztítsa meg a kidobócsatornát/fűnyíró-fedelet.
	A légszűrő szennyezett. Tisztítsa meg a légszűrőt (lásd a motor gyártójának kezelési útmutatóját).
	A porlasztó beállítása nem megfelelő.	Ellenőriztesse a beállítást (ügyfélszolgálati mühely).
	A kés erősen elhasználódott. Cseréltesse ki a kést (ügyfélszolgálati mühely).
	A menetsebesség túl magas. Csökkentse a menetsebességet.
A fűnyíró traktor erő- sen rezeg.	A fűkasza megsérült. Ellenőrizze a fűkaszát (ügyfélszolgálati mühely).
A fűnyíró traktor nem indul el.	Hidrosztatikus sebességváltó esetén: nincs menethajtás.	Állítsa az elkerülő kart üzemi állásba (lásd Fejezet 7.3 "A fűnyíró traktor tolá-sa", oldal 268).
Nem tiszta vágás. A kés elhasználódott, életlen. Cserélje ki vagy éleztesse meg a kést. Az újraélezett kést ki kell egyensúlyozni (ügyfélszolgálati mühely)!
	Nem megfelelő vágási magas-ság.	Módosítsa a vágási magasságot.
	Túl alacsony a motor fordulat-száma.	Állítsa be a maximális motorfordulatszá-mot.
	A menetsebesség túl magas. Csökkentse a menetsebességet.
	Eltérő keréknyomás a kerekek-ben.	Gondoskodjon megfelelő keréknyomás-ról. A megfelelő keréknyomás a gumiab-roncsról olvasható le.
A fűgyűjtő doboz nem telik meg.	A vágási magasság túl alacsony. Módosítsa a vágási magasságot.
	A fű nedves – nehéz ahhoz , hogy a légáramlat magával szál-lítsa.	Halassza el a fűnyírás idejét addig, amíg a pázsitfelület meg nem szárad.
	A kés erősen elhasználódott. Cserélje ki a kést. (Ügyfélszolgálati mühely)
	A fű túl magas. Végezze a nyírást 2 részletben:
		■ 1. áthaladás: max. vágási magas-ság
		■ 2. áthaladás: kívánt vágási magas-ság.
	A szövetzsák eltömődött – nincs levegőáramlás.	Tisztítsa meg a szövetzsákot.
	Szennyezett a fűnyírófedél kido-bócsatornája.	Tisztítsa meg a kidobócsatornát/fűnyíró-fedelet.
A töltöttségjelző nem reagál.	Fűmaradványok a töltöttségjelző karnál.	Távolítsa el a töltöttségjelzőnél lévő fű-maradványokat. Ezután ellenőrizze a könnyű járást.
Menethajtás, fék, kup-lung és fűkasza.		Kizárólag ügyfélszolgálati mühelyben el-lenőriztesse!

13 GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcszerével történik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.

A garancia kizárólag akkor érvényes, ha:

■ betartják ezt az üzemeltetési utasítást
■ szakszerűen használják a berendezést
■ csak eredeti pótalkatrészeket használnak

A garancia nem érvényes

■ önhatalmú javítási próbálkozás
■ önhatalmú műszaki módosítások
■ nem rendeltetésszerű használat esetén

A garancia nem vonatkozik:

■ a használatból eredő festékhibákra,
■ a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)
- belső égésű motorokra (ezekre a motorgyártó cég garanciális rendelkezései érvényesek).

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kellékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

OVERSÆTTELSE AF DEN ORIGINALE BRUGSANVISNING Indholdsfortegnelse
