HASZNÁLATI ÚTMUTATÓ ADE 604 B Arçelik

HU - Biztonsági tajékoztató

• A terméket a hataclyos törvenyeknek megfeleloen szakembernek kell telepitenie. A gyartó nem vallaf felelosséget az illetéktelen személyek által vegzett múveletekból eredó károkér, ami egyben a garanciát is érvénytelenitheti.
• A telepités helyének és az aramellatas kialakítasa a vásáró felelossége. Mielótt a szakservizt hivja, győzódlön meg rola, hogy az elektramos halózat megfelelo. Hanem, szakképzett villanyszereló vegezce el a megfelelo elokészületeket.
• A terméket a villamos halózatokra vonatkoź helyi elórsoknak megfeleloen kell telepiteni.
• A termek telepitése elott távolítson el minded benne levó anyagot és dokumentumot, majd szemrevételezésell ellenorizze a terméket hibák szempontjából. Ha hibát talál, ne telepitse.

• A termék rendkivül nehéz, azt mindig legalább két személy emelje és szállitsa.

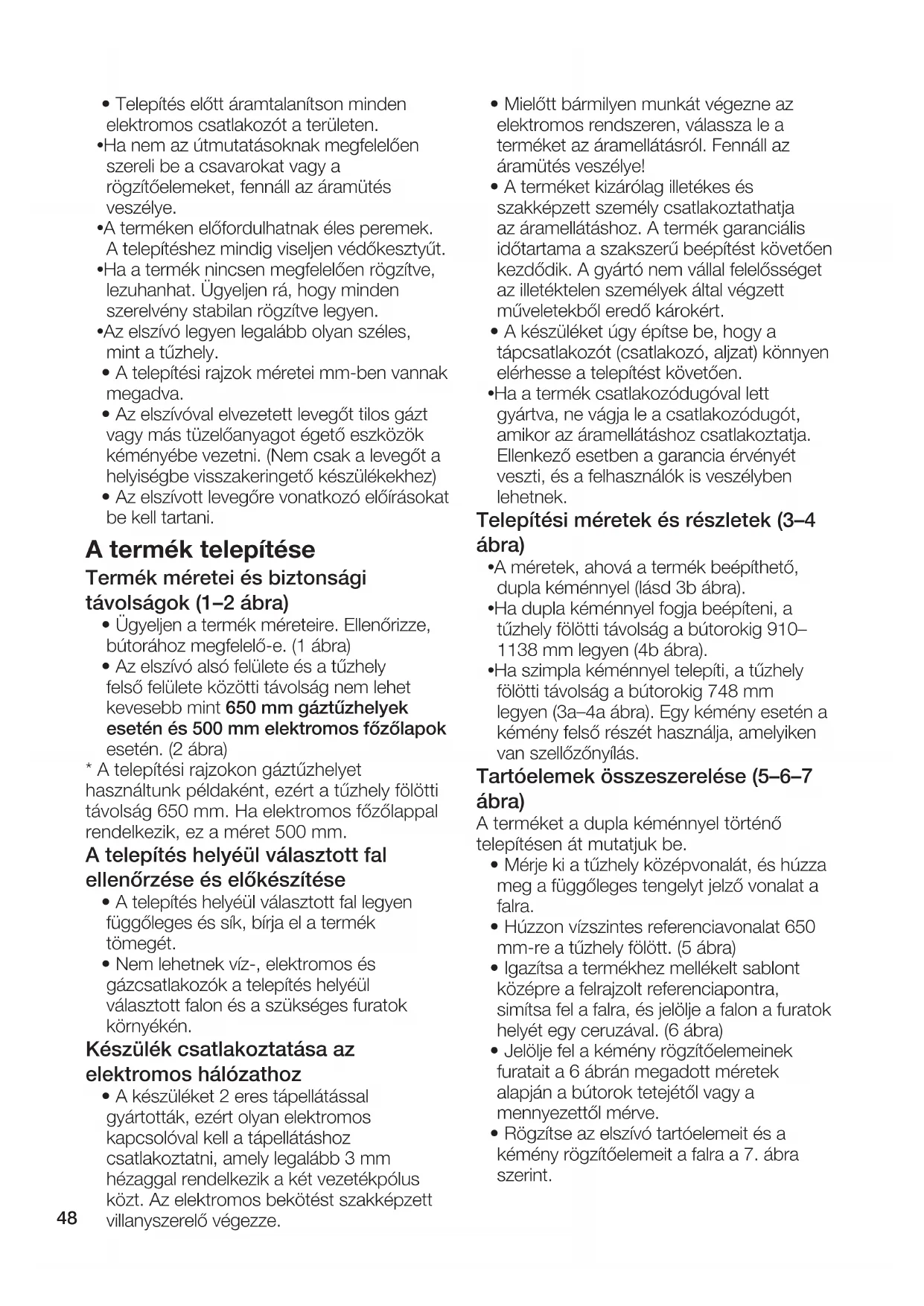

• Telepités elott áramtalanitson minded elektromos csatlakozó t a területen.
  Ha nem az utmutatasoknak megfeleloen szereli be a csavarokat vagy a rogzitoelemeket, fennall az aramutes veszelye.
  A terméken előfordulhatnak éles peremek.
  A telepítéshez mindig viseljen védőkesztyűt.
  Ha a termek nincsen megfeleloen rogzitve, lezuhanhat. Ugyeljen ra, hogy minden szerelveny stabilan rogzitve legyen.
  -Az elszivo legyen legalabbb oylan szeles, minta tuzhely.

• A telepítési rajzok méreiei mm-ben vannak megadva.
• Az elszívóval levezetét levegőt tilos gázt vagy más tuzelőanyagot égető eszközök kéményébe gezetni. (Nem csak a levegőt a helyiségbe visszakeringető készülékekhez)
• Az elszívott levegőre vonatkozó előirásokat be kell tartani.

A termék telepitése

Termek méreiei és biztonságitávolságok (1-2 ábra)

• Ügyeljen a termek méreire. Ellenőrizable, butorához megfelelo-e. (1 ábra)

• Az elszívo also felülete és a túzhely felso felülete közötti ravolság nem lehet kevesebb mint 650 mm gáztúzhelyek esétén és 500 mm elektramos fózolapok esétén. (2 ábra)

• A telepítési rajzokon gáztúzhelyet hasznaltunk pédaként, ezér a túzhely folöttti távolság 650 mm. Ha elektromos fózólappal rendelkezik, ez a méret 500 mm.

A telepités helyéül választott fal Ellenörzese és elokésztipse

• A telepités helyeül vlasztott fal legyen fuggoleges es sik, birja el a termek tomegét.
• Nem lehetnek viz-, elektromos és gázcsatlakozók a telepités helyéül valasztott falon és a szükséges furatok környékén.

Keszülék csatlakoztatása az elektromos halózathoz

• A keszüléket 2 eres tapellatással gyártották, ezert olyan elektromos kapcsolóval kell a tapellatáshoz csatlakoztatni, amely legalább 3 mm hézaggal rendelkezik a két gezetékpólus közt. Az elektromos bekötest szakképzett villanyszerelő végezze.

• Mielott barmilyen munkát végezne az elektromos rendszeren, valassza le a terméket az aramellátásrol. Fennáll az áramütés veszelye!

• A terméket kizárolag illetékes és szakképzett személy csatlakoztathatja az aramellátashoz. A termék garanciális idöartama a szakszer beepitest kovetóen kezdódk. A gyartó nem vallal felelosséget az illetéktelen személyek által vegzett müveletekből eredő károkér.
• A keszüléket uguay építse be, hogy a tapcsatlakozó (csatlakozó, alzat) konnyen elerhesse a telepístest kovetöen.
  Ha a termek csatlakozódugóval lettg yártva, ne vágja le a csatlakozódugó, amikor az aramellatashoz csatlakoztatja. Ellenkező esetben a garancia érvényét veszti, és a felhasználok is veszélyben lehetnek.

Telepitési méretek és részletek (3-4 ábra)

A méretek, ahová a termék beépithetó, dupla kéményel (lásd 3b ábra).
Ha dupla kéményel fogja beépiteni, a tuzhely fölotti ravolsag a butorokig 910- 1138 mm legyen (4b ábra).
Ha szimpla kéményel telepíti, a tuzhely fölotti távolság a butorokig 748 mm legyen (3a-4a ábra). Egy kémény eseten a kémény felso részét használja, amelyiken van szellozonyilás.

Tartóelemek összeszerelése (5-6-7 ábra)

A terméket a dupla kéményel történő telepítésen át mutatjuk be.

• Merje ki a tuzhely kozepvonalat, es huzza meg a fuggoleges tengelyt jelz'o vonalat a falra.
• Húzzon vizszintes referencingiavonalat 650 mm-re a túzhely böllt. (5 ábra)
• Igazítsa a termékhez mellekelt sablont koźepre a felrajzolt referenciapontra, simitsa fel a falra, és jalöjé a falon a furatok helyét egy ceruzával. (6 ábra)
• Jelölje fel a kémény rögzítőelemeinek furatait a 6 abrán megadott méretek alapján a butorok tetejétől vagy a mennyezettől merve.
  Rögzítse az elszívo tartóelemeit és a kémény rögzítóelemeit a falra a 7. ábra szerint.

Elszívoeryó felakasztása, beigazítása és rögzítese (8-9-10-11 ábra)

• Akassza fel az elszívoeryǒt a felszerelt tartóelemre. (8 ábra)
• A tartóelemen jobbra vagy balra elcsúsztatva igazítsa kozépre az elszívóernyót. (9 ábra)
• Nyissa fel az ernyő Üvegburkolatát, és távolítsa el az aluminium szúróta 10 ábraszerint.
• Rögzítse az ernyőt a tartóelemen a 11 ábraszerint, nyitott üvegburkolattal.
• Illessze az aluminium szurot a helyere, majd zarja le az üvegburkolatot.

Kémény kiömlócső felszerelése (12 ábra)

• A 12 ábra alapján helyezze fel a burkolatot, ami megakadályozza, hogy a kiömlócsőbe visszaáramoljon a levego.
  Ha a kémény csatlakozócsonkjának atméroje 150 mm, helyezze a kiömlócsövet a burkolatra.
  Ha a kémény csatlakozócsonkjának
  atmérője 120 mm, helyezze a kiömlócsövet
  a burkolatra, miután felszerelte a
  csatlakozó adaptert.
• Megfeleloen szigetelje a csatlakozási pontokat.

Kéménytakaró lemezek felszerelése (13-14 ábra)

Ha a kémény csatlakozócsonkjanak atméroje 120 mm, ragassza a mellekelt szalagot a csatlakozóadapter és a levegőkiömlő csonk köré. (13 ábra)
Rögzütse a felső kéménytakaró lemezt a felső rögzítöelemre 2 csavarral az ivelt oldálról. (13 ábra)
- Rögzütse az also kéménytakaró lemezt az also rögzítőelemre 2 csavarral az oldalsó ivek felöl. (14 ábra)
- Fejezze be a telepitést azzal, hogy az also kéménytakaró lemezt 2 csavarral rogzīti az also iv mentén az ernyőre. (14 ábra)

Végső ellenőrzés

Ellenorizze az elszivo es a vilagftas mukodését a hasznalati utmutatoban foglaltak szerint.
