HASZNÁLATI ÚTMUTATÓ KD65X82K SONY

Felhasználói útmutató

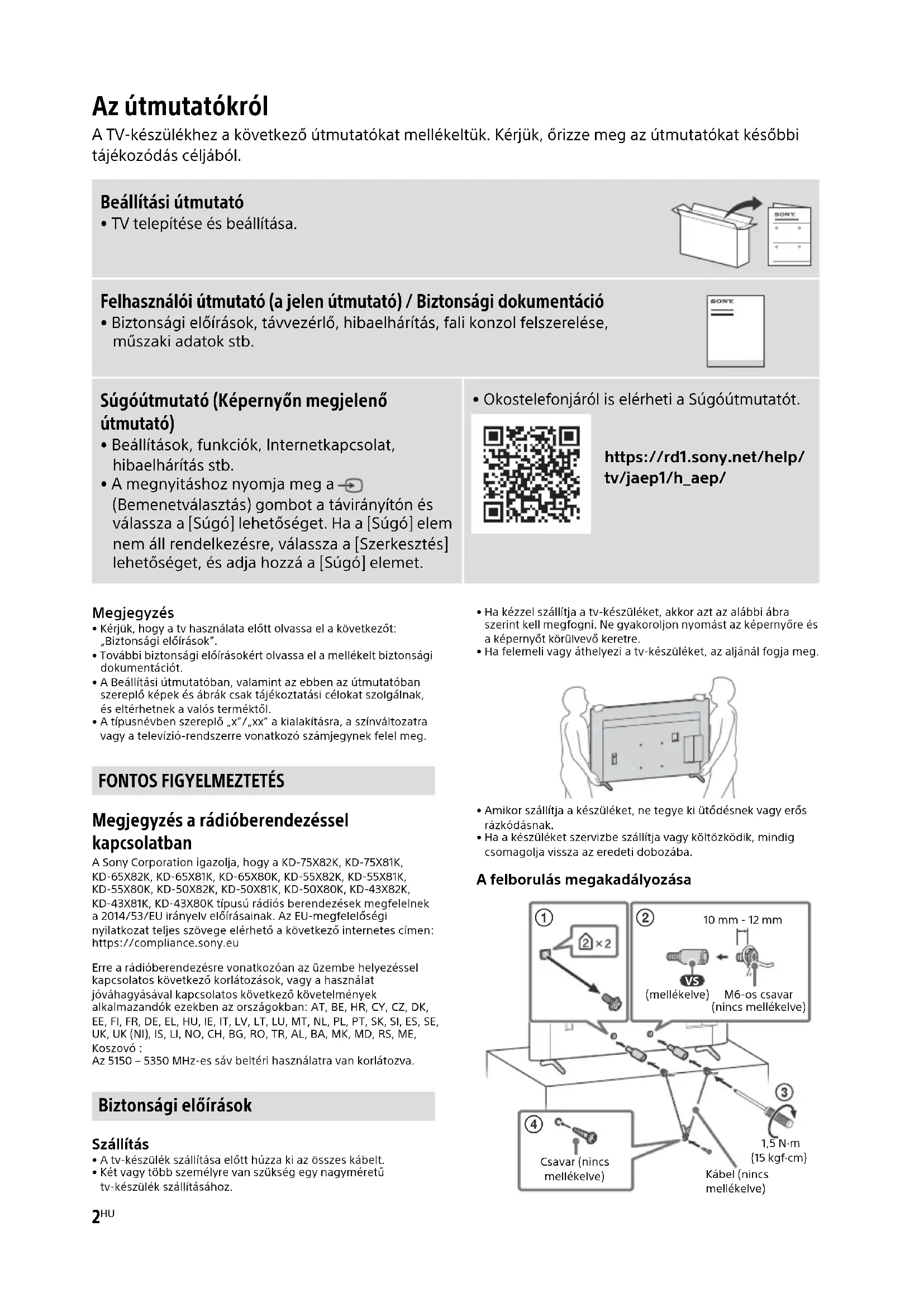

Az útmutatókról A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából. Megjegyzés

• Kérjük, hogy a tv használata előtt olvassa el a következőt: „Biztonsági előírások”.• További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt. • A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.• A típusnévben szereplő „x”/„xx” a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkozó számjegynek felel meg. Megjegyzés a rádióberendezéssel kapcsolatban A Sony Corporation igazolja, hogy a KD-75X82K, KD-75X81K, KD-65X82K, KD-65X81K, KD-65X80K, KD-55X82K, KD-55X81K, KD-55X80K, KD-50X82K, KD-50X81K, KD-50X80K, KD-43X82K, KD-43X81K, KD-43X80K típusú rádiós berendezések megfelelnek a 2014/53/EU irányelv előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: https://compliance.sony.euErre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó :Az 5150 – 5350 MHz-es sáv beltéri használatra van korlátozva. Szállítás
• A tv-készülék szállítása előtt húzza ki az összes kábelt.• Két vagy több személyre van szükség egy nagyméretű tv-készülék szállításához.• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az képernyőre és a képernyőt körülvevő keretre.• Ha felemeli vagy áthelyezi a tv-készüléket, az aljánál fogja meg.• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába. A felborulás megakadályozása Beállítási útmutató

• TV telepítése és beállítása. Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció

• Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb. Súgóútmutató (Képernyőn megjelenő útmutató)

• Beállítások, funkciók, Internetkapcsolat, hibaelhárítás stb.

• A megnyitáshoz nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

• Okostelefonjáról is elérheti a Súgóútmutatót. https://rd1.sony.net/help/ tv/jaep1/h_aep/

FONTOS FIGYELMEZTETÉS

Biztonsági előírások

10 mm - 12 mmM6-os csavar (nincs mellékelve)Csavar (nincs mellékelve)Kábel (nincs mellékelve)1,5 N·m {15 kgf·cm}(mellékelve)3

Távvezérlő és TV A távvezérlő alakja, gombjainak elrendezése, elérhetősége és funkciója a régiótól/országtól/a tv típusától/a tv beállításaitól függően változhat*

(Teljesítmény) TV: A TV-csatornák listájának megjelenítése vagy bemenet váltása. (Gyors beállítások): Gyors beállítások megjelenítése. (Bemenetválasztás): Jelenítse meg és válassza ki a bemeneti forrást stb. 123 (Vezérlőmenü): Vezérlőmenü megjelenítése. / / / / : A képernyőn történő navigálás és elemkiválasztás eszköze. (Vissza) (Kezdőképernyő) (Google Segéd) / (Mikrofon): Használja a Google Segéd*

vagy hangalapú keresés* lehetőségeket. + / – (Hangerő) (Némítás)*

(Útmutató): A TV-készülék vagy Kábel- és műholdvevő* digitális műsorújságjának megjelenítése. Alkalmazás gombok BUILT-IN MIC SWITCH (Beépített mikrofon kapcsolója)*

: Kapcsolja be/ki a beépített mikrofont. (Teljesítmény) Távvezérlő érzékelője / Fényérzékelő / LED Beépített mikrofon*

: A beépített mikrofon használatához nyomja meg a Google Segéd/mikrofon gombot a távvezérlőn, és kövesse a képernyőn megjelenő utasításokat.*1 Más távirányító típusok esetén a részleteket illetően lásd a Súgóútmutatót.*2 Csak egyes régiók/országok/típusok/nyelvek esetén.*3 A Google Segéd vagy a hangalapú keresés használatához internetkapcsolat szükséges.*4 A kisegítő parancsikon elérhető a (Némítás) gomb megnyomásával és nyomva tartásával.*5 [Kábel- és műholdvevő beállítás] beállítás szükséges.*6 A teljesítményfelvétel megnő a beépített mikrofon engedélyezésekor, mivel az folyamatos készenlétben áll.

MICMIC További információért tekintse meg a Súgóútmutatót. Nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Opcionális kamera- és mikrofonkábel kezelés A hangprojektor (nincs mellékelve) használata (KD-75X82K / 65X82K / 55X82K / 50X82K / 43X82K) Javasolt (a TV előtt) A hangprojektor készüléket (nincs mellékelve) helyezze el a TV asztali állványa előtt. Másik javaslat (az asztali állványon) Ha nincs elegendő hely ahhoz, hogy a hangprojektort a TV előtt helyezze el, akkor a gumilábakat (a TV mellékelve) erősítse a hangprojektor (nincs mellékelve) aljára, és a hangprojektort tegye az asztali állvány tetejére. Megjegyzés

• Ügyeljen arra, hogy a hangprojektor ne zárja el a távvezérlő és a TV-készülék IR-érzékelője közötti rálátást.

• A gumiláb használata esetén a hangprojektor típusától függően változhat a hang minősége.

• A gumilábbal ne takarja el a szellőzőnyílást és az azonosító címkét.

• A levett gumilábakat biztonságos, gyerekek elől elzárt helyen tárolja (pl. ha javításra küldi be a hangprojektort).5

Hibaelhárítás Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat. 1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból, majd nyomja meg a tv-n található bekapcsológombot, és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt. Másik lehetőségként nyomja meg a bekapcsológombot a tv-n körülbelül 40 másodpercig, amíg a tv ki nem kapcsol. 2 Lásd a Súgó menüt az alábbiakban látható módon. 3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak. 4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv végén található). Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n. A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra. A távvezérlő nem működik.

• Cserélje ki az elemeket. Elfelejtette a szülői zárhoz tartozó jelszót.

• Írja be a 9999 PIN-kódot, és adja meg az új PIN-kódot. Műszaki adatok Rendszer Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás Tv-rendszer: Országtól/területválasztástól/ tv-modelltől függően Analóg: B/G, D/K, I Digitális: DVB-T/DVB-C/DVB-T2 Műhold: DVB-S/DVB-S2 Színrendszer: PAL/SECAM/NTSC3.58 (Csak videó)/NTSC4.43 (Csak videó) Fogható csatornák: Országtól/ területválasztástól/tv-modelltől függően Analóg: UHF/VHF/kábel Digitális: UHF/VHF/kábel Műhold: Középfrekvencia 950-2150 MHz Hangkimenet: 10 W + 10 W Vezeték nélküli technológia IEEE 802.11a/b/g/n/ac protokoll Bluetooth® 4.2-es verzió Bemeneti/kimeneti csatlakozók Antenna/kábel 75 Ohm külső antennacsatlakozó VHF/UHF- hez Műholdantenna F típusú anya csatlakozó, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel, Egykábeles terjesztés EN50494. AV IN Video/Audio bemenet (mini csatlakozó) A hibaelhárítást illető további információért tekintse meg a Súgóútmutatót. Nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet. Frekvenciatartomány Kimeneti teljesítmény Vezeték nélküli LAN (Televízió) 2400-2483,5 MHz 5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (Televízió) 2400-2483,5 MHz < 10,0 dBm Bluetooth® (RMF-TX800U) 2400-2483,5 MHz < 10,0 dBm6

Audio: eARC (Enhanced Audio Return Channel) üzemmodban Részletes leírást az online Súgóútmutatóban talál. Kivéve eARC üzemmódban 5,1 csatornás lineáris PCM: 32/44,1/48/ 88,2/96/176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Csak HDMI IN 3)*

eARC üzemmodban Részletes leírást az online Súgóútmutatóban talál. ARC üzemmódban Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Digitális optikai csatlakozó (kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio, DTS) 1, 2 (HDD REC)*

USB-eszköz csatlakozója ( 2 USB HDD- eszköz a FELVÉTEL funkcióhoz) A 1. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt A 2. USB-csatlakozó támogatja a Super Speed USB (USB 3.2 Gen 1) szabványt Feltételes hozzáférési modul (CAM) nyílása LAN 10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.) Tápellátás, adatlap és egyebek Tápellátás 220 V – 240 V AC, 50 Hz Képernyőméret (átlósan mérve) (Kb.) KD-75X8xK: 189,3 cm / 75 hüvelyk KD-65X8xK: 163,9 cm / 65 hüvelyk KD-55X8xK: 138,8 cm / 55 hüvelyk KD-50X8xK: 125,7 cm / 50 hüvelyk KD-43X8xK: 108,0 cm / 43 hüvelyk Teljesítményfelvétel [Normál] üzemmódban KD-75X8xK: 194 W KD-65X8xK: 147 W KD-55X8xK: 127 W KD-50X8xK: 89 W KD-43X8xK: 65 W Energiafogyasztás készenléti üzemmódban*

Tömeg (Kb.) (kg) asztali állvánnyal KD-75X82K: 36,7 KD-75X81K: 33,5 KD-65X82K: 25,2 KD-65X81K / 65X80K: 22,7 KD-55X82K: 19,4 KD-55X81K / 55X80K: 16,9 KD-50X82K: 15,4 KD-50X81K / 50X80K: 13 KD-43X82K: 13,1 KD-43X81K / 43X80K: 10,7 asztali állvány nélkül KD-75X8xK: 32,2 KD-65X8xK: 21,7 KD-55X8xK: 15,9 KD-50X8xK: 12,4 KD-43X8xK: 10,1 Egyebek Külön megvásárolható tartozékok Fali konzol: SU-WL850 (Csak a KD-75X8xK / 65X8xK / 55X8xK esetén) Fali konzol: SU-WL450 Csavar átmérő és hossz: Kamera és mikrofon: CMU-BC1 Üzemi hőmérséklet: 0 ºC – 40 ºC között Működési páratartalom: 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül) *1 Ha a bemenet felbontása 4096 × 2160p, és a [Szélesvásznú mód] beállítás értéke [Normál], a megjelenített kép felbontása 3840 × 2160p. 4096 × 2160p felbontás megjelenítéséhez állítsa a [Szélesvásznú mód] beállítást [Teljes 1] vagy [Teljes 2] értékre.*2 A [HDMI-jelformátum] beállításához tekintse meg a képernyőmenüt.*3 Részletes leírást az online Súgóútmutatóban talál.*4 Csatlakoztassa hangrendszerét a HDMI IN 3 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez.*5 A funkció nem érhető el Olaszországban.*6 A megadott készenléti energiafogyasztást akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat.*7 Ha a tv-készülék csatlakoztatva van a hálózathoz, az energiafogyasztás készenléti üzemmódban megnő. Megjegyzés

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.• A Google Segéd használatához különböző szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel.• A jelen kézikönyvben található terméklap a következőhöz készült: BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért. Termékregisztrációs szám
