HASZNÁLATI ÚTMUTATÓ Bravia KD50X72KP SONY

Felhasználói útmutató

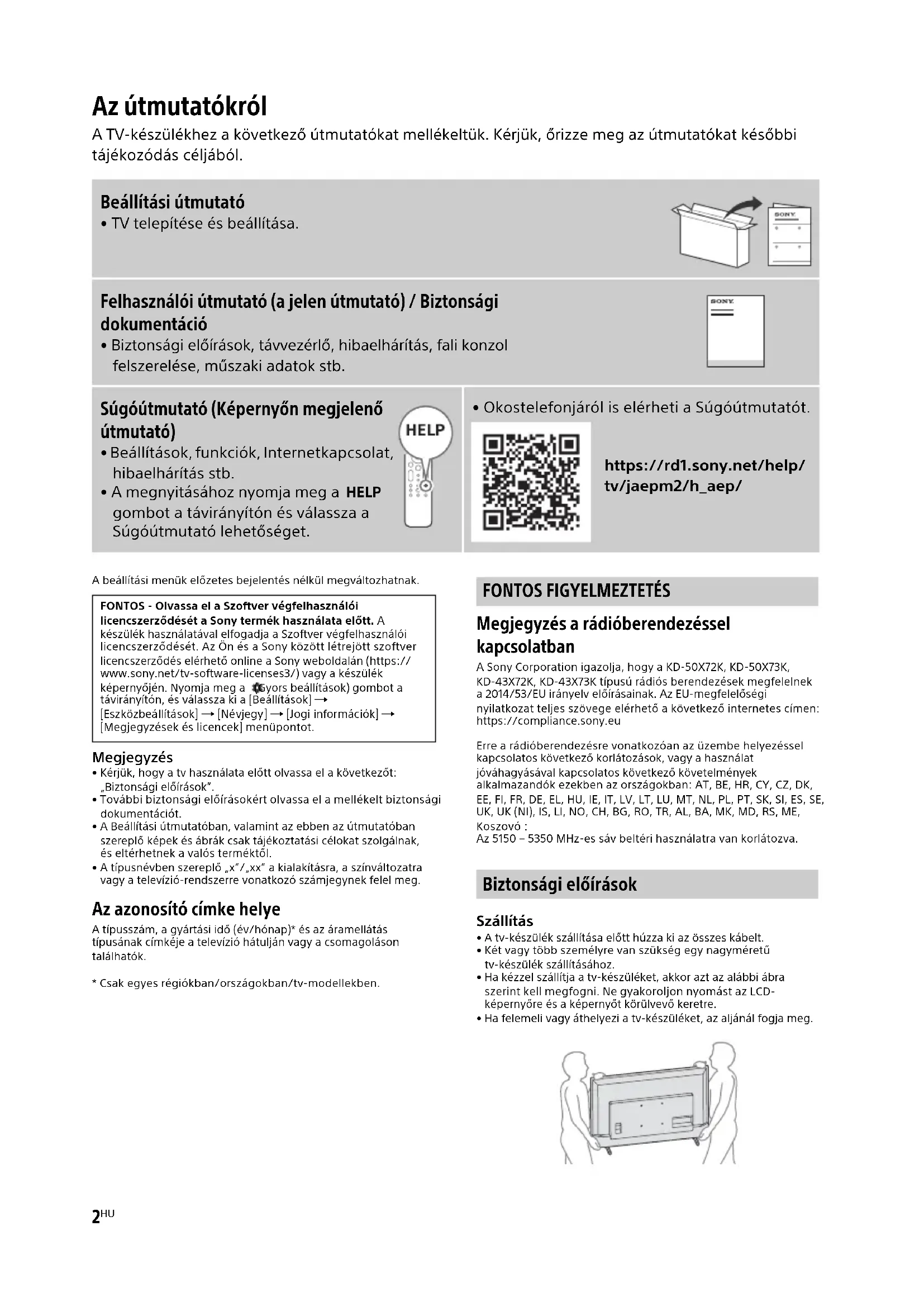

Az útmutatókról A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából. A beállítási menük előzetes bejelentés nélkül megváltozhatnak. Megjegyzés

• Kérjük, hogy a tv használata előtt olvassa el a következőt: „Biztonsági előírások”.

• További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt.

• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.

• A típusnévben szereplő „x”/„xx” a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkozó számjegynek felel meg. Az azonosító címke helye A típusszám, a gyártási idő (év/hónap)* és az áramellátás típusának címkéje a televízió hátulján vagy a csomagoláson találhatók.

• Csak egyes régiókban/országokban/tv-modellekben. Megjegyzés a rádióberendezéssel kapcsolatban A Sony Corporation igazolja, hogy a KD-50X72K, KD-50X73K, KD-43X72K, KD-43X73K típusú rádiós berendezések megfelelnek a 2014/53/EU irányelv előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: https://compliance.sony.eu Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó : Az 5150 – 5350 MHz-es sáv beltéri használatra van korlátozva. Szállítás

• A tv-készülék szállítása előtt húzza ki az összes kábelt.

• Két vagy több személyre van szükség egy nagyméretű tv-készülék szállításához.

• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCD- képernyőre és a képernyőt körülvevő keretre.

• Ha felemeli vagy áthelyezi a tv-készüléket, az aljánál fogja meg. Beállítási útmutató

• TV telepítése és beállítása. Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció

• Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb. Súgóútmutató (Képernyőn megjelenő útmutató)

• Beállítások, funkciók, Internetkapcsolat, hibaelhárítás stb.

• A megnyitásához nyomja meg a HELP gombot a távirányítón és válassza a Súgóútmutató lehetőséget.

• Okostelefonjáról is elérheti a Súgóútmutatót. https://rd1.sony.net/help/ tv/jaepm2/h_aep/ FONTOS - Olvassa el a Szoftver végfelhasználói licencszerződését a Sony termék használata előtt. A készülék használatával elfogadja a Szoftver végfelhasználói licencszerződését. Az Ön és a Sony között létrejött szoftver licencszerződés elérhető online a Sony weboldalán (https:// www.sony.net/tv-software-licenses3/) vagy a készülék képernyőjén. Nyomja meg a (Gyors beállítások) gombot a távirányítón, és válassza ki a [Beállítások] [Eszközbeállítások] [Névjegy] [Jogi információk] [Megjegyzések és licencek] menüpontot.

FONTOS FIGYELMEZTETÉS

Biztonsági előírások3

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.A felborulás megakadályozása Távvezérlő és TV A távvezérlő alakja, gombjainak elrendezése, elérhetősége és funkciója a régiótól/ országtól/a tv típusától függően változhat.

(Mikrofon) / (Google Segéd): Használja a Google Segéd*

vagy hangalapú keresés*

lehetőségeket. A tv- készülék vezérlésére vonatkozó tanácsokért nyomja meg a mikrofon gombot a távvezérlőn, és mondja be a „hangos tanácsok” kifejezést.*

////: A képernyőn történő navigálás és elemkiválasztás eszköze. TV: Váltás bemenetre.

(Teljesítmény) Számgombok / (Információ/Szöveg felfedése): Információk megjelenítése. (Teletext): Teletext információk megjelenítése. (YouTube™/Freeview Play)*

10 mm - 12 mmM6-os csavar (nincs mellékelve)Csavar (nincs mellékelve)Kábel (nincs mellékelve)1,5 N·m {15 kgf·cm}

GUIDE/ : A TV digitális műsorfüzetének megjelenítése. REC LIST: Az USB HDD felvételi listájának megjelenítése. (Bemenetválasztás): Jelenítse meg és válassza ki a bemeneti forrást stb. (Gyors beállítások): Gyors beállítások megjelenítése. BACK/ HOME +/– (Hangerő) (Ugrás) (Némítás) CH +/–//: Válassza ki a csatornát, vagy a következő () /előző () oldalt. AUDIO: Válassza ki a többnyelvű forrás hangját vagy a kettős hangot (a műsor forrásától függően). (Feliratok beállítása) HELP: Súgó menü megjelenítése.

REC: Az aktuálisan megtekintett műsor rögzítése USB HDD eszközre. EXIT (Teljesítmény) Távvezérlő érzékelője / LED *1 Csak egyes régiók/országok/TV-készülék típusok/nyelvek esetén.*2 A Google Segéd vagy a hangalapú keresés használatához internetkapcsolat szükséges.*3 A funkciók támogatása régiótól/országtól/TV modelltől függ. A tv felszerelése a falra Az opcionális Fali konzol használata (SU-WL450)* (nincs mellékelve) Vásárlóink figyelmébe: Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését. Sony viszonteladók és alvállalkozók figyelmébe: A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést. Fali konzol felszerelési tájékoztató A Fali konzolos felszerelésre vonatkozó útmutatásért olvassa el a Fali konzolhoz tartozó felszerelési tudnivalókat az adott TV-típus termékoldalán. https://www.sony.eu/support

• Kövesse az adott típus Fali konzoljához mellékelt használati útmutatóban leírtakat. A TV felszerelése megfelelő szaktudást igényel, különösen a készülék súlyát tartó fal teherbírásának megállapítását illetően.

• A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.

• A készülék falra szerelését szakemberrel végeztesse.

• Biztonsági okokból, határozottan javasolt az eredeti Sony tartozékok használata, közöttük a következők: —Fali konzol SU-WL450 További információért tekintse meg a Súgóútmutatót.

• A Fali konzolt a Fali konzolhoz mellékelt csavarokkal rögzítse a tv-készülékhez. A mellékelt csavarok kialakítása az ábrának megfelelő, a Fali konzol csatlakozófelületétől mérve. A csavarok hossza és átmérője a Fali konzol típusától függően különböző. A mellékelt csavarok helyett más csavarok használata a tv- készülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja.

• A nem használt csavarokat és asztali állványt biztonságos helyen tárolja addig, amíg készen nem áll az asztali állvány rögzítésére. A csavarokat kisgyerekek elől tartsa elzárva.
• Csak egyes régiókban/országokban/tv-modellekben. Hibaelhárítás Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat. 1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból, majd nyomja meg a tv-n található bekapcsológombot, és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt. Másik lehetőségként nyomja meg a bekapcsológombot a tv-n körülbelül 40 másodpercig, amíg a tv ki nem kapcsol. 2 Tekintse meg a Súgóútmutatót a távvezérlő HELP gombjának megnyomásával. 3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak. 4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv végén található). Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n. A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra. A távvezérlő nem működik.

• Cserélje ki az elemeket. Elfelejtette a szülői zárhoz tartozó jelszót.

• Írja be a 9999 PIN-kódot, és adja meg az új PIN- kódot. Műszaki adatok Rendszer Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás Tv-rendszer: Országtól/területválasztástól/tv- modelltől függően Analóg: B/G, D/K, I Digitális: DVB-T/DVB-C/DVB-T2 Műhold: DVB-S/DVB-S2 Színrendszer: PAL/SECAM Fogható csatornák: Országtól/ területválasztástól/tv-modelltől függően Analóg: UHF/VHF/kábel Digitális: UHF/VHF/kábel Műhold: 950-2150 MHz KF frekvencia Hangkimenet: 10 W + 10 W Vezeték nélküli technológia IEEE 802.11a/b/g/n/ac protokoll Bluetooth® 5.1-es verzió A hibaelhárítást illető további információért tekintse meg a Súgóútmutatót.6

Frekvenciasáv(ok) Bemeneti/kimeneti csatlakozók Antenna/kábel 75 Ohm külső antennacsatlakozó VHF/UHF- hez Műholdantenna F típusú anya csatlakozó, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel, Egykábeles terjesztés EN50494. HDMI IN 1/2/3/4 (HDCP 1.4 / 2.2 kompatibilis) Video: HDMI videóformátum: 640 × 480p (60 Hz), 720 × 480i (60 Hz), 720 × 576i (50 Hz), 720 × 480p (60 Hz), 720 × 576p (50 Hz), 1280 × 720p (60 Hz, 50 Hz), 1920 × 1080i (60 Hz, 50 Hz), 1920 × 1080p (60 Hz, 50 Hz, 30 Hz, 25 Hz, 24 Hz), 3840 × 2160p (60 Hz, 50 Hz, 30 Hz, 25 Hz, 24 Hz) HDMI PC támogatott formátum: 640 × 480 @60, 800 × 600 @60, 1024 × 768 @60, 1280 × 720 @60, 1920 × 1080 @60, 1920 × 1200 @60, 2560 × 1440 @59,95, 3840 × 2160 @60 Audio: PCM: 32/44,1/48 kHz 16/20/24 bit, Dolby Audio ARC (Audio Return Channel) (Csak az 1. HDMI port)*

ARC üzemmódban Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio DIGITAL AUDIO OUT (OPTICAL) Digitális optikai csatlakozó (kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio) (sztereó mini csatlakozó) Fejhallgató 1, 2 (HDD REC) A 1. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt A 2. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt Feltételes hozzáférési modul (CAM) nyílása LAN 10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.) Tápellátás, adatlap és egyebek Tápellátás 220 V – 240 V AC, 50 Hz Képernyőméret (átlósan mérve) (Kb.) KD-43X7xK: 108 cm / 43 hüvelyk KD-50X7xK: 126 cm / 50 hüvelyk Teljesítményfelvétel*

[Normál] üzemmódban KD-43X7xK: 118 W KD-50X7xK: 138 W Energiafogyasztás készenléti üzemmódban*

0,50 W (10 W szoftver-/EPG-frissítési üzemmódban) Kijelző felbontása (vízszintes × függőleges) (képpont) 3840 × 2160 Kimeneti áramerősség 500 mA (USB1 és USB2 esetén) Méretek (Kb.) (szé × ma × mé) (cm) asztali állvánnyal KD-43X7xK: 97,0 × 61,7 × 20,9 KD-50X7xK: 112,7 × 70,8 × 23,1 asztali állvány nélkül KD-43X7xK: 97,0 × 56,7 × 8,4 KD-50X7xK: 112,7 × 65,8 × 8,6 Tömeg (Kb.) (kg) asztali állvánnyal KD-43X7xK: 9,1 KD-50X7xK: 12,4 asztali állvány nélkül KD-43X7xK: 8,9 KD-50X7xK: 12,2 Egyebek Külön megvásárolható tartozékok Fali konzol: SU-WL450 Frekvenciatartomány Kimeneti teljesítmény Vezeték nélküli LAN (Televízió) 2400-2483,5 MHz 5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5875 MHz < 20,0 dBm < 23,0 dBm < 23,0 dBm < 30,0 dBm < 13,98 dBm Bluetooth® (Televízió) 2400-2483,5 MHz < 10,0 dBm Bluetooth® (Távvezérlő) 2400-2483,5 MHz < 10,0 dBm7

Csavar átmérő és hossz: Üzemi hőmérséklet: 0 ºC – 40 ºC között Működési páratartalom: 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül) *1 Csatlakoztassa hangrendszerét a HDMI IN 1 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez. *2 Ez az információ az EU és más olyan országok számára szól, amelyek vonatkozó szabályozása az EU energiacímkézési rendeletén alapul. *3 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ. *4 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 8 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ. *5 A megadott készenléti energiafogyasztást akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat. *6 Ha a tv-készülék csatlakoztatva van a hálózathoz, az energiafogyasztás készenléti üzemmódban megnő. Megjegyzés

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.

• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.

• A Google Segéd használatához különböző szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel.

• A jelen kézikönyvben található terméklap a következőhöz készült: BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért. Megjegyzések a digitális tv-funkcióról

• Előfordulhat, hogy a digitális TV (digitális földfelszíni videoadás, műholdas- és kábeltelevízió), az interaktív szolgáltatások és a hálózati funkciók nem érhetők el minden országban vagy területen. Lehetséges, hogy egyes funkciók nincsenek engedélyezve vagy nem működnek megfelelően bizonyos szolgáltatók és hálózati környezetek használata esetén. Egyes TV-szolgáltatók díjat számolhatnak fel a szolgáltatásaikért.

• Ez a TV támogatja az MPEG-2, H.264/ MPEG-4 AVC és H.265/HEVC kodekeket használó digitális műsorszolgáltatást, de nem garantálható, hogy az idővel esetlegesen változó összes szolgáltatóval/szolgáltatásjellel kompatibilis lesz. Védjegyekkel kapcsolatos információk

• A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.

• A gyártás a Dolby Laboratories licencengedélyével történt. Dolby, Dolby Audio és a dupla D szimbólum a Dolby Laboratories Licensing Corporation védjegyei.

• A Google TV és a kapcsolódó logók a Google LLC védjegyei.

• A Netflix a Netflix, Inc. bejegyzett védjegye.

• A DiSEqC™ az EUTELSAT védjegye. Ez a tv- készülék támogatja a DiSEqC 1.0 szabványt. Ez a tv-készülék nem motoros antennák vezérlésére lett tervezve.

• A TUXERA a Tuxera Inc. cég Egyesült Államokban és más országokban bejegyzett védjegye.

• Minden egyéb védjegy a megfelelő tulajdonosok tulajdonát képezi. Termékregisztrációs szám (BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET, (EU) 2019/2013) KD-43X72K: (1020103), KD-43X73K: (1020117), KD-50X72K: (1020119), KD-50X73K: (1020120) Csavar (M6) Fali konzol 10 mm - 12 mm A televízió hátsó fedele2
