HASZNÁLATI ÚTMUTATÓ EHF3320NOK ELECTROLUX

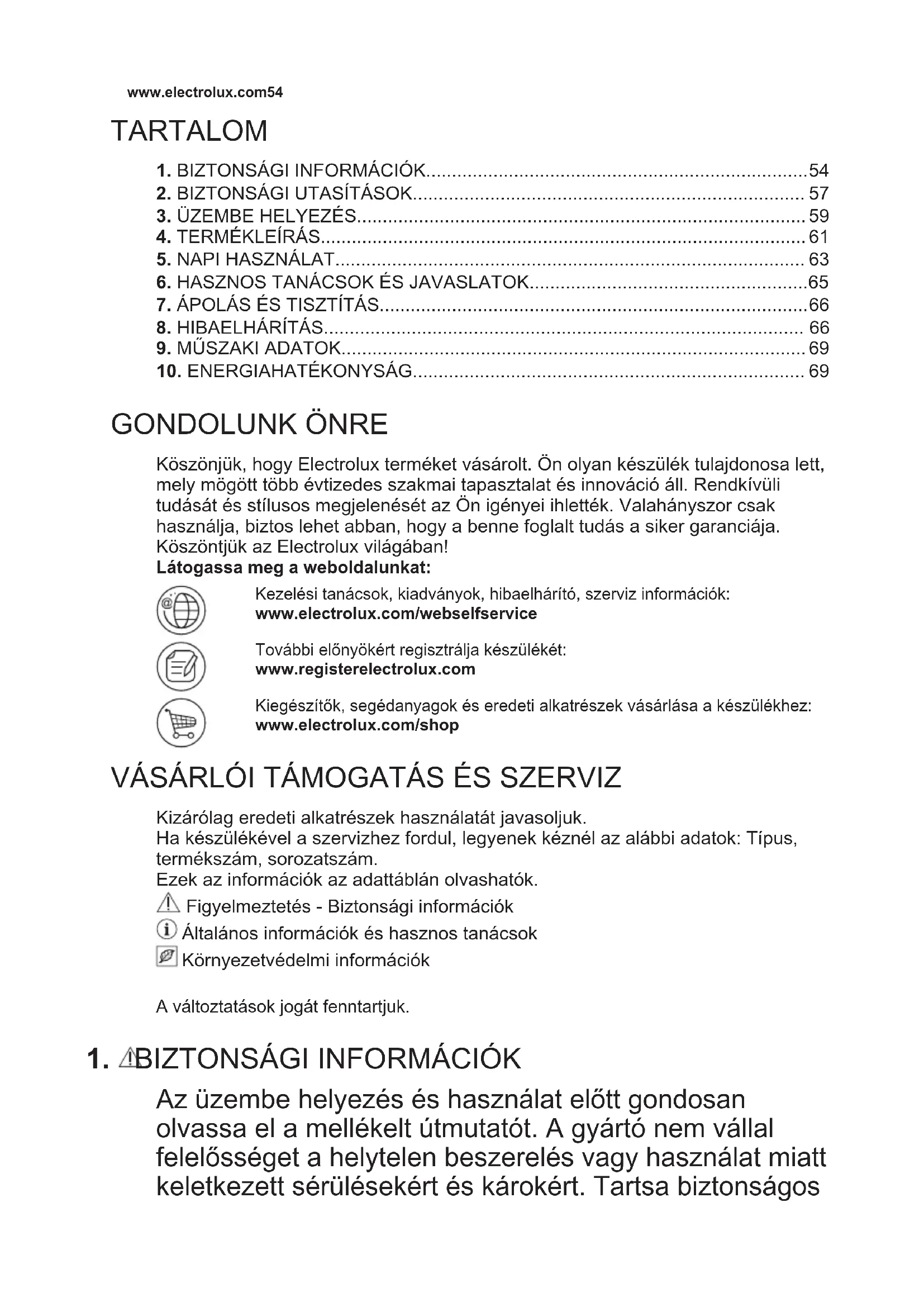

GONDOLUNK ÖNRE Köszönjük, hogy Electrolux terméket vásárolt. Ön olyan készülék tulajdonosa lett, mely mögött több évtizedes szakmai tapasztalat és innováció áll. Rendkívüli tudását és stílusos megjelenését az Ön igényei ihlették. Valahányszor csak használja, biztos lehet abban, hogy a benne foglalt tudás a siker garanciája. Köszöntjük az Electrolux világában! Látogassa meg a weboldalunkat: Kezelési tanácsok, kiadványok, hibaelhárító, szerviz információk: www.electrolux.com/webselfservice További előnyökért regisztrálja készülékét: www.registerelectrolux.com Kiegészítők, segédanyagok és eredeti alkatrészek vásárlása a készülékhez: www.electrolux.com/shop VÁSÁRLÓI TÁMOGATÁS ÉS SZERVIZ Kizárólag eredeti alkatrészek használatát javasoljuk. Ha készülékével a szervizhez fordul, legyenek kéznél az alábbi adatok: Típus, termékszám, sorozatszám. Ezek az információk az adattáblán olvashatók. Figyelmeztetés - Biztonsági információk Általános információk és hasznos tanácsok Környezetvédelmi információk A változtatások jogát fenntartjuk.

1. BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos www.electrolux.com54és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és fogyatékkal élő személyek

• A készüléket 8 év feletti gyermekek és csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok vagy ismeretek híján lévő személyek csak felügyelettel, vagy a készülék biztonságos használatára vonatkozó megfelelő tájékoztatás esetén használhatják.

• A 3-8 éves gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

• 3 évesnél fiatalabb gyermekek kizárólag folyamatos felügyelet mellett tartózkodhatnak a készülék közelében.

• Ne hagyja, hogy gyermekek játsszanak a készülékkel.

• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően dobja azokat hulladékba.

• A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehűléskor. Használat közben a hozzáférhető részek nagyon felforrósodhatnak.

• Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni.

• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• FIGYELMEZTETÉS: Használat közben a készülék és az elérhető részek nagyon felforrósodhatnak. Legyen óvatos, hogy ne érjen a fűtőelemekhez. MAGYAR 55• FIGYELMEZTETÉS: Főzőlapon történő főzéskor az olaj vagy zsír felügyelet nélkül hagyása veszélyes lehet, és tűz keletkezhet.

• A tüzet SOHA NE próbálja meg eloltani vízzel, hanem kapcsolja ki a készüléket, és takarja le a lángokat például egy fedővel vagy tűzálló takaróval.

• VIGYÁZAT: A készüléket tilos külső kapcsolóeszközzel, például időzítővel ellátni, vagy olyan áramkörre kötni, amelyet rendszeresen be- és kikapcsolnak.

• VIGYÁZAT: Főzéskor a készüléket ne hagyja felügyelet nélkül. Rövid időtartamú főzéskor a készüléket/terméket tartsa folyamatosan felügyelet alatt.

• FIGYELMEZTETÉS: Tűzveszély: Ne tároljon semmit sem a főzőfelületeken.

• Soha ne tegyen a főzőfelületre fémtárgyakat (fedők, kések, kanalak), mert azok felforrósodhatnak.

• A bútorba való beépítés előtt ne használja a készüléket.

• A készülék tisztításához ne használjon nagy nyomású gőzt.

• Ha repedést lát az üvegkerámia / üveg felületen, kapcsolja ki a készüléket, és húzza ki a konnektorból a dugvilláját. Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, vegye ki a biztosítékot a készülék elektromos hálózatról történő leválasztásához. Egyéb esetben forduljon a márkaszervizhez.

• Ha a hálózati kábel megsérül, azt a gyártónak vagy a hivatalos márkaszerviznek vagy más hasonlóan képzett személynek ki kell cserélnie, nehogy veszélyhelyzet álljon elő.

• FIGYELMEZTETÉS: Kizárólag a főzőlap gyártója által tervezett vagy a főzőlap gyártója által a használati útmutatóban javasolt, illetve a készülékhez mellékelt www.electrolux.com56főzőlapvédő elemet használjon. A nem megfelelő védőelemek használata balesetet okozhat.

FIGYELMEZTETÉS! A készüléket csak képesített személy helyezheti üzembe. FIGYELMEZTETÉS! Személyi sérülés vagy a készülék károsodásának veszélye áll fenn.

• Távolítsa el az összes csomagolóanyagot.

• Ne helyezzen üzembe, és ne is használjon sérült készüléket.

• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.

• Tartsa meg a minimális távolságot a többi készüléktől és egységtől.

• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.

• Megfelelő tömítőanyaggal védje a munkalap vágott felületeit a nedvesség ellen.

• Védje a készülék alját a gőztől és nedvességtől.

• Ne telepítse a készüléket ajtó mellé vagy ablak alá. Ezzel elkerülhető, hogy az ajtó vagy ablak kinyitásával leverje a forró főzőedényt a készülékről.

• Amikor fiókok felett helyezi üzembe a készüléket, akkor ellenőrizze, hogy van-e megfelelő levegőkeringés a készülék alja és a felső fiók között.

• A készülék alja forróvá válhat. Feltétlenül tegyen funérból, tömör fából vagy más nem gyúlékony anyagból készült elválasztó lapot a készülék alá, hogy megakadályozza az aljával való érintkezést.

• Az elválasztó lapnak teljesen le kell fednie a főzőlap alatti területet.

2.2 Elektromos csatlakoztatás

FIGYELMEZTETÉS! Tűz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.

• A készüléket kötelező földelni.

• Bármilyen beavatkozás előtt ellenőrizni kell, hogy a berendezés le lett-e választva az elektromos hálózatról.

• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.

• Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati vezeték dugója (ha van) és a konnektor közötti gyenge vagy rossz érintkezés miatt a csatlakozás túlságosan felforrósodhat.

• Használjon megfelelő típusú hálózati kábelt.

• Ne hagyja, hogy az elektromos vezetékek összegabalyodjanak.

• Ügyeljen arra, hogy az érintésvédelem ki legyen építve.

• Használjon feszültségmentesítő bilincset a vezetékhez.

• Ügyeljen arra, hogy a hálózati kábel vagy dugója (ha van) ne érjen a készülékhez vagy a forró főzőedényekhez, amikor a készüléket a közeli csatlakozóaljzathoz csatlakoztatja.

• Ne használjon hálózati elosztókat és hosszabbító kábeleket.

• Ügyeljen a hálózati csatlakozódugó (ha van) és a hálózati kábel épségére. Ha a hálózati kábel cserére szorul, forduljon a márkaszervizünkhöz vagy egy villanyszerelőhöz.

• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.

• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati MAGYAR 57csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.

• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.

• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.

• Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioldót és védőrelét.

• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.

FIGYELMEZTETÉS! Sérülés-, égés- és áramütésveszély.

• Az első használat előtt távolítsa el a csomagolóanyagot, a tájékoztató címkéket és a védőfóliát (ha van).

• Ez a készülék kizárólag háztartási célokra használható.

• Ne változtassa meg a készülék műszaki jellemzőit.

• Ellenőrizze, hogy a készülék szellőzőnyílásai nincsenek-e lezárva.

• Használat közben ne hagyja felügyelet nélkül a készüléket.

• Minden használat után kapcsolja ki a főzőzónákat.

• Soha ne tegyen a főzőzónákra evőeszközöket vagy fedőket. Ezek felforrósodhatnak.

• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.

• Ne használja a készüléket munka- vagy tárolófelületként.

• Amennyiben a készülék felülete megrepedt, azonnal válassza le a készüléket az elektromos hálózatról. Ez a lépés az áramütés elkerüléséhez szükséges.

• Amikor az élelmiszert forró olajba helyezi, az olaj kifröccsenhet. FIGYELMEZTETÉS! Tűz- és robbanásveszély

• A felforrósított zsírok és olajok gyúlékony gőzöket bocsáthatnak ki. Zsírral vagy olajjal való főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.

• A nagyon forró olaj által kibocsátott gőzök öngyulladást okozhatnak.

• Az ételmaradékot tartalmazó használt olaj az első használatkor alkalmazott hőfoknál alacsonyabb értéken is tüzet okozhat.

• Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére. FIGYELMEZTETÉS! A készülék károsodásának veszélye áll fenn.

• Ne helyezzen forró főzőedényt a kezelőpanelre.

• Ne helyezzen forró fedőt a főzőlap üvegfelületére.

• Ne hagyja, hogy a főzőedényből elforrjon a folyadék.

• Ügyeljen arra, hogy ne ejtsen tárgyat vagy főzőedényt a készülékre. A készülék felülete megsérülhet.

• Üres főzőedénnyel vagy főzőedény nélkül ne kapcsolja be a főzőzónákat.

• Ne tegyen alufóliát a készülékre.

• Az öntöttvasból vagy alumínium öntvényből készült, illetve sérült aljú edények megkarcolhatják az üveg- / üvegkerámia felületet. Az ilyen tárgyakat mindig emelje fel, ha a főzőfelületen odébb szeretné helyezni ezeket.

• A készülék kizárólag ételkészítési célokat szolgál. Tilos bármilyen más célra, például helyiség fűtésére használni. www.electrolux.com582.4 Ápolás és tisztítás

• Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felület károsodását.

• Kapcsolja ki a készüléket, és hagyja lehűlni, mielőtt megtisztítaná.

• Karbantartás előtt húzza ki a konnektorból a készülék hálózati vezetékét.

• A készülék tisztításához ne használjon vízsugarat vagy gőzt.

• A készüléket puha, nedves ruhával tisztítsa. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.

• A készülék javítását bízza a márkaszervizre.

• Csak eredeti pótalkatrészeket használjon.

FIGYELMEZTETÉS! Sérülés- vagy fulladásveszély.

• A készülék megfelelő ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.

• Válassza le a készüléket ez elektromos hálózatról.

• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

3.1 Az üzembe helyezés előtt

A főzőlap üzembe helyezése előtt másolja le az adattábláról az alábbi adatokat. Az adattábla a főzőlap alján található. Típus ....................................... PNC (Termékszám) .................... Sorozatszám ...........................

3.2 Beépített főzőlapok

Csak azután használhatja a beépített főzőlapot, miután beszerelte azt a szabványoknak megfelelő beépített szekrénybe és munkafelületbe.

• A főzőlapot csatlakozó vezetékkel együtt szállítjuk.

• A megsérült hálózati kábel pótlásához használja a következő vezetéktípust: H05V2V2-F, mely 90 °C-os vagy magasabb hőmérsékletnek is ellenáll. Forduljon a helyi márkaszervizhez.

3.4 A tömítés felerősítése -

1. Tisztítsa meg a munkalapon a

kivágási terület környékét.

2. Helyezze fel a mellékelt 2x6 mm-es

tömítőcsíkot a főzőlap alsó szélére, az üvegkerámia külső széle mentén. Eközben ne nyújtsa. Ügyeljen arra, hogy a tömítőcsík végei a főzőlap egyik oldalának közepén helyezkedjenek el.

3. Hagyjon rá néhány millimétert,

amikor a tömítőcsíkot a megfelelő hosszúságúra vágja.

4. Illessze egymáshoz a tömítőcsík két

végét. MAGYAR 593.5 Összeszerelés min. 50mm min. 500mm

www.electrolux.com603.6 Több főzőlap együttes üzembe helyezése 40-50 mm 55 mm 30 mm min. 650 mm490 mm270 mm

Ha több 30 cm-es főzőlap üzembe helyezésére kerül sor egymás mellett ugyanabban a kivágásban, oldalsó tartóelemet és kiegészítő tömítéseket tartalmazó összeépítő készlet szerezhető be a márkaszervizekben. A készlet csomagja tartalmazza a vonatkozó üzembe helyezési utasításokat is. www.youtube.com/electroluxwww.youtube.com/aeg How to install your Electrolux Domino Hob - Worktop installation

4.1 Főzőfelület elrendezése

4.2 Kezelőpanel elrendezés

A készülék üzemeltetéséhez használja az érzékelőmezőket. Kijelzések, visszajelzők és hangok jelzik, hogy mely funkciók működnek. MAGYAR 61Érzé‐ kelő‐ mező Funkció Megjegyzés

BE / KI A főzőlap be- és kikapcsolása.

Funkciózár / Gyermekzár A kezelőpanel lezárása/a lezárás feloldá‐ sa.

STOP+GO A funkció be- és kikapcsolása.

- Bekapcsolja és kikapcsolja a külső kört.

- Hőfokbeállítás kijelzése Jelzi a hőfokbeállítást.

- Időzítés jelzők a főzőzó‐ nákhoz Jelzi, hogy melyik zónára állítja be az időt.

- Időzítő kijelzés Percben mutatja az időt.

- A főzőzóna kiválasztása.

- Növeli vagy csökkenti az időt.

- A hőfok beállítása.

4.3 Hőfokbeállítás kijelzései

Kijelző Megnevezés A főzőzóna ki van kapcsolva.

A főzőzóna működik. A STOP+GO funkció működik. + számjegy Üzemzavar lépett fel. Egy főzőzóna még mindig forró (maradékhő). A Funkciózár / Gyermekzár funkció működik. A Automatikus kikapcsolás funkció működik.

4.4 Maradékhő visszajelző

FIGYELMEZTETÉS! A maradékhő miatt égési sérülés veszélye áll fenn. A visszajelzők a jelenleg használt főzőzónák maradékhő szintjét jelzik. Előfordulhat, hogy a szomszédos zónák visszajelzője is bekapcsol, annak ellenére, hogy nem használja azokat. www.electrolux.com625. NAPI HASZNÁLAT FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

5.1 Be- és kikapcsolás

Érintse meg a gombot 1 másodpercig a főzőlap be- vagy kikapcsolásához.

5.2 Automatikus kikapcsolás

A funkció automatikusan leállítja a főzőlapot, ha:

• valamennyi főzőzóna ki van kapcsolva,

• nem végzett hőfokbeállítást a főzőlap bekapcsolása után,

• több mint 10 másodpercig valamivel (pl. edény, konyharuha stb.) letakarta a kezelőpanelt, vagy ráöntött valamit. Hangjelzés hallható, és kikapcsol a főzőlap. Távolítsa el a tárgyat, vagy tisztítsa meg a kezelőpanelt.

• nem állított le egy főzőzónát, illetve nem módosította a hőfokbeállítást. Bizonyos idő után a szimbólum világítani kezd, és a főzőlap kikapcsol. A hőfokbeállítás és azon időtartam közötti kapcsolat, melynek elteltével a főzőlap kikapcsol: Hőfokbeállítás Az alábbi idő el‐ teltével a főzőlap kikapcsol , 1 - 2 6 óra

5.3 A hőfokbeállítás

Érintse meg a gombot a hőbeállítás növeléséhez. Érintse meg a gombot a hőbeállítás csökkentéséhez. A főzőzóna kikapcsolásához érintse meg egyszerre a és gombot.

5.4 A külső körök be- és

kikapcsolása A ténylegesen melegítő felület nagyságát a főzőedény méretéhez tudja igazítani. Használja a következő érzékelőmezőt: A külső kör bekapcsolása: érintse meg az érzékelőmezőt. A visszajelző világítani kezd. A külső kör kikapcsolása: addig tartsa megérintve az érzékelőmezőt, míg a visszajelző el nem alszik.

Visszaszámlálásos időzítő A funkcióval beállíthatja, hogy a főzőzóna milyen hosszú ideig üzemeljen egyetlen főzési ciklus alatt. Először a főzőzóna hőfokbeállítását végezze el, majd állítsa be a funkciót. A főzőzóna beállítása: érintse meg a kezelőgombot ismételten, amíg a szükséges főzőzóna visszajelzője világítani nem kezd. A funkció bekapcsolása vagy a visszaszámlálási idő módosítása: érintse meg az időzítő vagy gombját az idő beállításához (00 - 99 perc). Amikor a főzőzóna visszajelzője lassabban villog, az idő visszaszámolása megkezdődött. A hátralévő idő ellenőrzése: válassza ki a főzőzónát a gombbal. A főzőzóna visszajelzője gyorsan kezd villogni. A kijelzőn a hátralévő idő látható. A funkció kikapcsolása: válassza ki a főzőzónát a gombbal, majd érintse meg a gombot. A hátralévő idő visszaszámlálása 00 eléréséig folytatódik. A főzőzóna visszajelzője kialszik. MAGYAR 63Amikor a visszaszámlálás véget ér, hangjelzés hallható, és a 00 kijelzés villog. A főzőzóna kikapcsol. A hang kikapcsolása: érintse meg a gombot. Percszámláló Amikor a főzőlap be van kapcsolva, és a főzőzónák nem üzemelnek, ezt a funkciót Percszámláló-ként használhatja. A hőfokbeállítás kijelzőjén látható. A funkció bekapcsolásához: érintse meg a gombot. Érintse meg az időzítő vagy gombját a visszaszámlálási idő beállításához. Amikor a visszaszámlálás véget ér, hangjelzés hallható, és a 00 kijelzés villog. A hang kikapcsolása: érintse meg a gombot. A funkció kikapcsolása: érintse meg a , majd a érzékelőmezőt. A hátralévő idő visszaszámlálása 00 eléréséig folytatódik A funkció nincs hatással a főzőzónák működésére.

Ez a funkció az összes üzemelő főzőzónát a legalacsonyabb hőfokú beállításra állítja. Amikor a funkció aktív, nem módosíthatja a hőfokbeállítást. A funkció nem állítja le az időzítési funkciókat. A funkció bekapcsolásához: érintse meg a gombot. A világítani kezd. A funkció kikapcsolása: érintse meg a gombot. Az előző hőfokbeállítás jelenik meg.

Amikor a főzőzónák működnek, zárolhatja a kezelőpanelt. Ezzel megelőzheti a hőfokbeállítás véletlen módosítását. Először végezze el a hőfokbeállítást. A funkció bekapcsolásához: érintse meg a gombot. A 4 másodpercre megjelenik.Ezzel nem kapcsolja ki az időzítési funkciókat. A funkció kikapcsolása: érintse meg a gombot. Az előző hőfokbeállítás jelenik meg. A főzőlap kikapcsolása ezt a funkciót is kikapcsolja.

Ez a kiegészítő funkció megakadályozza a főzőlap véletlen üzemeltetését. A funkció bekapcsolásához: indítsa el a főzőlapot a gombbal. Ne végezzen hőfokbeállítást. Érintse meg a gombot 4 másodpercig. A megjelenik. Kapcsolja ki a főzőlapot a gombbal. A funkció kikapcsolása: indítsa el a főzőlapot a gombbal. Ne végezzen hőfokbeállítást. Érintse meg a gombot 4 másodpercig. A megjelenik. Kapcsolja ki a főzőlapot a gombbal. A funkció hatálytalanítása egyetlen főzési műveletre: indítsa el a főzőlapot a gombbal. A megjelenik. Érintse meg a gombot 4 másodpercig. Végezze el a hőfokbeállítást 10 másodpercen belül. Működtetheti a főzőlapot. Amikor a főzőlapot a gombbal kikapcsolja, a funkció ismét működik.

5.9 OffSound Control

(hangjelzések ki- és bekapcsolása) Kapcsolja ki a főzőlapot. Érintse meg a gombot 3 másodpercig. A kijelző bekapcsol, majd kikapcsol. Érintse meg a gombot 3 másodpercig. A vagy jelenik meg. Érintse meg a bal első www.electrolux.com64főzőzóna gombját az alábbiak egyikének kiválasztásához:

• - a hangjelzések kikapcsolnak

• - a hangjelzések bekapcsolnak A kiválasztás megerősítéséhez várja meg, hogy a főzőlap automatikusan kikapcsoljon. Amikor a funkció beállítása , a hangjelzés csak akkor szólal meg, amikor:

• a Percszámláló lejár

• a Visszaszámlálásos időzítő lejár

• valamit rátesz a kezelőpanelre.

6. HASZNOS TANÁCSOK ÉS JAVASLATOK

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

A főzőedény alja legyen minél vastagabb és laposabb. Ügyeljen arra, hogy az edények alja tiszta és száraz legyen, mielőtt a főzőlapra helyezi azokat. A zománcozott acél-, illetve az alumínium- vagy rézaljú edények az üvegkerámia felület elszíneződését válthatják ki.

6.2 Példák különböző főzési

alkalmazásokra A táblázatban szereplő adatok csak útmutatásul szolgálnak. Hőfokbeállí‐ tás Használat: Idő (perc) Tanácsok

Főtt ételek melegen tartásá‐ ra. szük‐ ség szerint Tegyen fedőt a főzőedényre.

1 - 2 Hollandi mártás, olvasztás:

vaj, csokoládé, zselatin.

5 - 25 Időnként keverje meg.

1 - 2 Keményítés: könnyű omlett,

10 - 40 Fedővel lefedve készítse.

2 - 3 Rizs és tejalapú ételek főzé‐

se, készételek felmelegítése.

25 - 50 A folyadék mennyisége leg‐

alább kétszerese legyen a ri‐ zsének, a főzés félidejében keverje meg a tejalapú éte‐ leket.

3 - 4 Zöldségek, hal gőzölése, hús

20 - 45 Adjon hozzá néhány evőka‐

4 - 5 Burgonya párolása. 20 - 60 750 g burgonyához max. ¼ l

vizet használjon. MAGYAR 65Hőfokbeállí‐ tás Használat: Idő (perc) Tanácsok

4 - 5 Nagyobb mennyiségű étel,

raguk és levesek készítése.

Legfeljebb 3 l folyadék plusz a hozzávalók.

6 - 7 Kímélő sütés: bécsi szelet,

borjúhús, cordon bleu, borda, húspogácsa, kolbász, máj, rántás, tojás, palacsinta, fánk. szük‐ ség szerint Félidőben fordítsa meg.

7 - 8 Erős sütés, burgonyatallér,

bélszín, marhaszeletek.

5 - 15 Félidőben fordítsa meg.

9 Víz forralása, tészta kifőzése, hús barnítása (gulyás, serpenyős sül‐ tek), burgonya bő olajban sütése.

7. ÁPOLÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

7.1 Általános tudnivalók

• Minden használat után tisztítsa meg a főzőlapot.

• Mindig olyan főzőedényeket használjon, amelyeknek tiszta az alja.

• A felületen megjelenő karcolások vagy sötét foltok nem befolyásolják a főzőlap működését.

• Használjon a főzőlapok tisztításához megfelelő tisztítószert.

• Használjon üvegfelületekhez tervezett speciális kaparóeszközt.

7.2 A főzőlap tisztítása

• Azonnal távolítsa el: a megolvadt műanyagot, folpackot, a cukrot, valamint a cukortartalmú ételeket, máskülönben a szennyeződés károsíthatja a főzőlapot. Az égési sérülés megelőzésére körültekintéssel járjon el. Állítsa éles szögben az üvegkerámia felületre a kaparókést, majd csúsztassa végig a pengét a felületen.

• Távolítsa el, miután a főzőlap megfelelően lehűlt: vízkőkarikák, vízgyűrűk, zsírfoltok, fényes, fémes elszíneződések. Nem karcoló tisztítószerrel és megnedvesített ruhával tisztítsa meg a főzőlapot. A tisztítás után puha ruhával törölje szárazra a főzőlapot.

• Fényes, fémes elszíneződés eltávolítása: ecetes vízzel megnedvesített ruhával tisztítsa meg az üvegfelületet.

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet. www.electrolux.com668.1 Mi a teendő, ha ... Jelenség Lehetséges ok Javítási mód Nem lehet elindítani vagy üzemeltetni a főzőlapot. A főzőlap nincs csatlakoz‐ tatva az elektromos háló‐ zathoz, vagy csatlakoztatá‐ sa nem megfelelő. Ellenőrizze, hogy a főzőlap jól van-e csatlakoztatva az elektromos hálózathoz. Lásd a kapcsolási rajzot. Leolvadt a biztosíték. Ellenőrizze, hogy a biztosí‐ ték okozza-e a problémát. Ha a biztosíték többször is leolvad, hívjon szakképzett villanyszerelőt. Nem végezte el a hőfok‐ beállítást 10 másodpercen belül. Indítsa el újra a főzőlapot, és 10 másodpercen belül állítsa be a hőfokot. 2 vagy több érzékelőmezőt érintett meg egyszerre. Egyszerre csak egy érzé‐ kelőmezőt érintsen meg. A STOP+GO funkció mű‐ ködik. Lásd a „Napi használat” cí‐ mű részt. Víz- vagy zsírfoltok vannak a kezelőpanelen. Tisztítsa meg a kezelőpa‐ nelt. Hangjelzés hallható, és ki‐ kapcsol a főzőlap. Amikor a főzőlap kikapcsol, egy hangjelzés hallható. Letakart egy vagy több ér‐ zékelőmezőt. Vegyen le minden tárgyat az érzékelőmezőkről. A főzőlap kikapcsol. Valamit rátett a érzéke‐ lőmezőre. Vegyen le minden tárgyat az érzékelőmezőről. Nem kezd világítani a ma‐ radékhő visszajelző. A főzőzóna még nem forró‐ sodott fel, mert csak rövid ideje van működésben, vagy az érzékelő sérült/ meghibásodott. Ha a főzőzóna elég ideig működött, és forrónak kel‐ lene lennie, forduljon a márkaszervizhez. A külső kört nem sikerül bekapcsolni. Elsőként a belső kört kap‐ csolja be a hőfok módosí‐ tásával. A többzónás főzőzó‐ nán egy sötét terület talál‐ ható. Normális jelenségnek te‐ kinthető, hogy a többzónás főzőzónán egy sötét terület található. Az érzékelőmező felmeleg‐ szik. A főzőedény túl nagy vagy túl közel tette a kezelőpa‐ nelhez. Ha lehetséges, tegye a nagy főzőedényeket a hát‐ só főzőlapokra. MAGYAR 67Jelenség Lehetséges ok Javítási mód Nincs hangjelzés, amikor megérinti a kezelőpanel ér‐ zékelőmezőit. A hangjelzések ki vannak kapcsolva. Kapcsolja be a hangjelzé‐ seket. Lásd a „Napi hasz‐ nálat” című részt. A visszajelző világítani kezd. A Automatikus kikapcsolás funkció működik. Kapcsolja ki a főzőlapot, majd kapcsolja be újra. A visszajelző világítani kezd. A Gyermekzár vagy Funk‐ ciózár funkció működik. Lásd a „Napi használat” cí‐ mű részt. A visszajelző és egy szám jelenik meg. Üzemzavar lépett fel a fő‐ zőlapnál. Kapcsolja ki a főzőlapot, majd 30 másodperc eltelté‐ vel kapcsolja be újra. Amennyiben a jelzés is‐ mét megjelenik, feszültség‐ mentesítse a főzőlapot. 30 másodperc múlva csatla‐ koztassa újra a főzőlapot. Ha a probléma továbbra is fennáll, forduljon a márka‐ szervizhez. Folyamatos hangjelzés hallható. Az elektromos csatlakozta‐ tás helytelen. Feszültségmentesítse a fő‐ zőlapot. A készülék telepí‐ tésének ellenőrzéséhez forduljon szakképzett vil‐ lanyszerelőhöz. A visszajelző világítani kezd. A tápfeszültség második fázisánál áramkimaradás történt. Ellenőrizze, hogy a főzőlap jól van-e csatlakoztatva az elektromos hálózathoz. Tá‐ volítsa el a biztosítékot, várjon egy percig, majd te‐ gye vissza a biztosítékot.

8.2 Ha nem talál megoldást...

Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos szervizközponthoz. Adja meg az adattáblán található adatokat. Szintén adja meg az üvegkerámia háromjegyű kódját (az üvegfelület sarkában látható), valamint a megjelenő hibaüzenetet. Győződjön meg arról, hogy a főzőlapot megfelelően működtette-e. Ha nem megfelelően üzemeltette a készüléket, a szerviz szerelője vagy az eladó kiszállása nem lesz ingyenes, még a garanciális időszakban sem. A szervizközponttal és a garanciális feltételekkel kapcsolatos tájékoztatást a garanciakönyvben találja meg. www.electrolux.com688.3 A tartozékok zacskójában található címkék Az öntapadó címkéket az alább látható módon helyezze fel: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MOD. PROD.NO.SER.NO.03 ITMADE IN ITALY TYPE IP20

A B C A. Ragassza a garancialapra, és küldje el ezt a részét (ha rendelkezésre áll). B. Ragassza a garancialapra, és tartsa meg ezt a részét (ha rendelkezésre áll). C. Ragassza a felhasználói kézikönyvre.

9.1 Főzőzónák jellemzői

Főzőzóna Névleges teljesítmény (Max. hőfokbeállítás) [W] Főzőzóna átmérője [mm] Középső első 1200 145 Középső hátsó 700 / 1700 120 / 180 Az optimális főzési eredmény érdekében olyan főzőedényt használjon, melynek átmérője nem haladja meg a főzőzóna átmérőjét.

10. ENERGIAHATÉKONYSÁG

10.1 Termékismertető az EU 66/2014 szabvány szerint, mely

kizárólag az EU piacra érvényes A készülék azonosítójele EHF3320NOK MAGYAR 69Főzőlap típusa Beépíthető főző‐ lap Főzőzónák száma 2 Fűtési technológia Hősugárzó főző‐ lap Kör alakú főzőzónák át‐ mérője (Ø) Középső első Középső hátsó 14,5 cm 18,0 cm Energiafogyasztás főző‐ zónánként (EC electric cooking) Középső első Középső hátsó 188,0 Wh / kg 191,6 Wh / kg Főzőlap energiafogyasz‐ tása (EC electric hob) 189,8 Wh / kg EN 60350-2 - Háztartási elektromos főzőkészülékek - 2. rész: Főzőlapok - Teljesítménymérési módszerek

10.2 Energiatakarékosság

A mindennapos főzés közben energiát takaríthat meg az alábbi ötletek betartásával.

• Víz melegítésekor csak a szükséges vízmennyiséget használja.

• Lehetőség szerint mindig tegyen fedőt a főzőedényre.

• A főzőedényt már bekapcsolás előtt helyezze a főzőzónára.

• Az edényaljak és a főzőzónák átmérőjének mindig meg kell egyezniük.

• A kisebb főzőedényt a kisebb főzőzónára helyezze.

• A főzőedényt a főzőzóna közepére helyezze.

• A maradékhőt használja az étel melegen tartásához vagy felolvasztásához.

11. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
