HASZNÁLATI ÚTMUTATÓ GPR 801 E Güde

Az eredeti használati utasítás fordítása - Motor egység

Az eredeti használati utasítás fordítása - Motor egység

Tisztítás / Karbantartás

A minőség biztosítása érdekében minden gép próbaüzemen esik át, amikor is motorolajjal töltik fel. Szállítás előtt az olaj ismét leeresztésre kerül, a mérőpálcán azonban motorolaj maradványok maradhatnak. Kérjük, hogy ellenőrizze le az olaj állapotát, és ismét töltsön a gépbe motorolajat.

Olajszint ellenőrzése

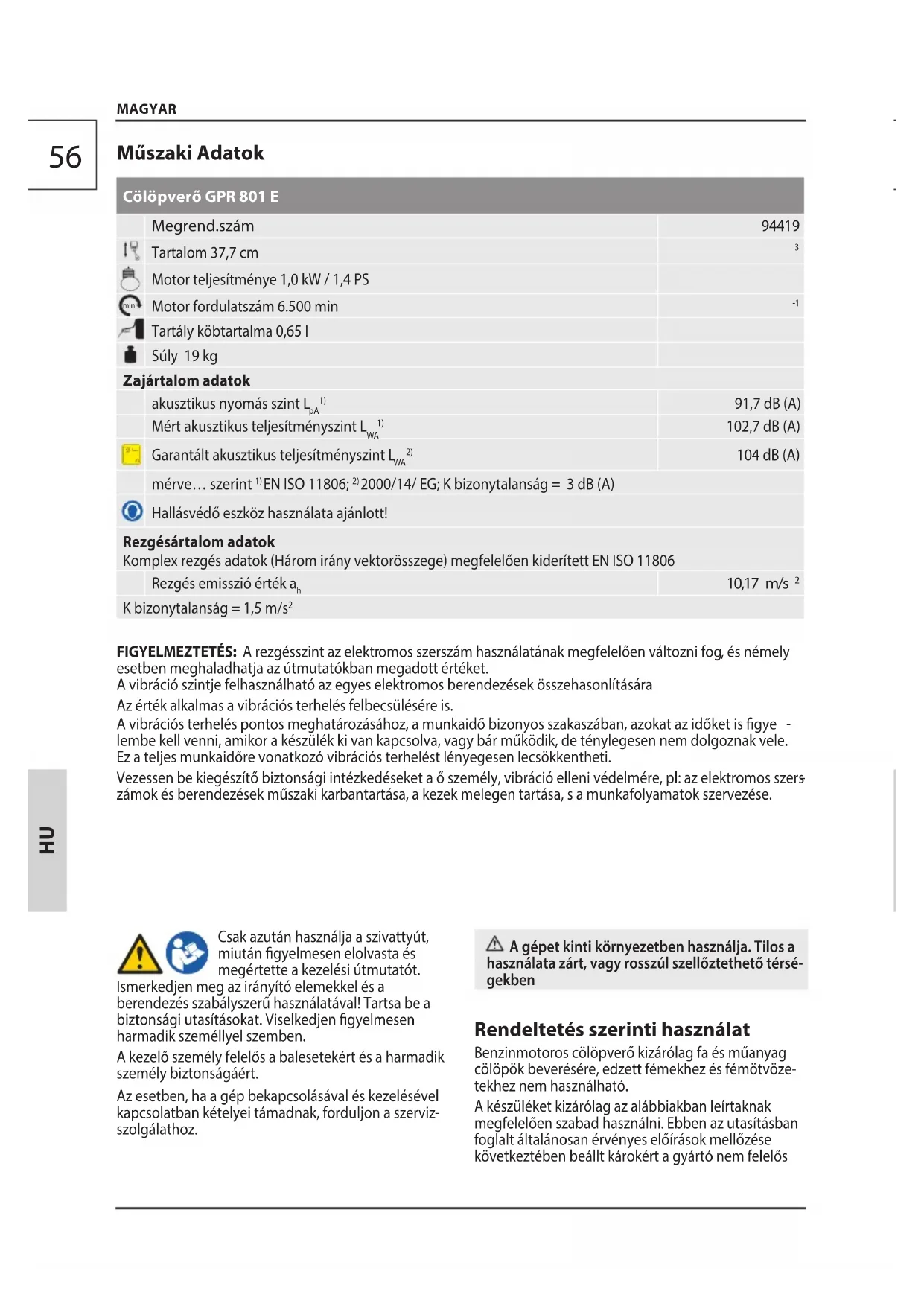

SLOVENSKY SK56 Műszaki Adatok Cölöpverő GPR 801 E Megrend.szám

Motor teljesítménye 1,0 kW / 1,4 PS min Motor fordulatszám 6.500 min

Tartály köbtartalma 0,65 l Súly 19 kg

jártalom adatok akusztikus nyomás szint L

91,7 dB (A) Mért akusztikus teljesítményszint L

102,7 dB (A) Garantált akusztikus teljesítményszint L

104 dB (A) mérve… szerint

2000/14/ EG; K bizonytalanság = 3 dB (A) Hallásvédő eszköz használata ajánlott! Rezgésártalom adatok Komplex rezgés adatok (Három irány vektorösszege) megfelelően kiderített EN ISO 11806 Rezgés emisszió érték a

K bizonytalanság = 1,5 m/s

FIGYELMEZTETÉS: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket. A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására Az érték alkalmas a vibrációs terhelés felbecsülésére is. A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat azidőket is gye

lembe kell venni, amikor a készülékki van kapcsolva, vagy bár működik, deténylegesen nem dolgoznak vele. Ez a teljesmunkaidőre vonatkozó vibrációs terheléstlényegesen lecsökkentheti. Vezessen be kiegészítő biztonsági intézkedéseketa ő személy, vibráció elleni védelmére, pl: az elektromos szers

zámok ésberendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése. MAGYAR Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szerviz

szolgálathoz. A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térsé- gekben Rendeltetés szerinti használat Benzinmotoros cölöpverő kizárólag fa és műanyag cölöpök beverésére, edzett fémekhez és fémötvöze- tekhez nem használható. A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős HU57

MAGYAR A kocsi használata szerinti ország előírásainak betartá- sa kötelező. Követelmények a gép kezelőjére A berendezést kizárólag a lehetséges veszélyekről tájékoztatást kapó személyek kezelhetik. Tilos megengedni gyerekeknek, hogy a géppel dolgozzanak. Tilos olyan személyeknek dolgoznia a géppel, akik nincsenek kellőképpen kioktatva a géppel való munkáról. A gép kezelője használat előtt gyelmesen olvassa el ahasználati utasítást. Szakképesítés: A gép használatához, sza

kemberrel valófelvilágosításon kívül nem szükséges speciális szakképesítés. Minimális korhatár: A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atal

korúakfoglalkoztatása szakképzés alatt az oktató felü- gyelete melletszakképzettség elsajátítása érdekében. A helyi előírások meghatározhatják a kezelő személy minimális életkorát. Képzés: A gép használatához elegendő szakember felvilágosításaresp. a használati utasítással való megismerkedés. Speciálisképzés nem szükséges. Maradékveszélyek Sebesülés veszély! Bekapcsolt állapotban soha ne nyúljon be a gép burkolata alá. Munkacipő viselete ajánlott. Munkavégzéshez viseljen munkaszemüveget. Egési sebesülések veszélye! A gép egyes alkatrészei működés közben erősen felmelegednek. A forró alkatrészeket, pl. a motor és a zajtompítót ne érintse meg! A készülék forró részeinek megérintése égési sebeket okozhat. A kikapcsolást követően először hagyja kihűlni a készüléket. Fennáll a mérgezés! A kipufogógázok, üzemanyagok és kenőanyagok mérgező hatásúak. A kipufogógázok belélegzése végzetes lehet! Ne használja a gépet zárt térben, ahol szén-mono

xid koncentrálódhat. Robbanásveszély / Tűzveszély! A benzin és benzingőzök könnyen belobbannak, illetve robbannak. Ne dolgozzon a készülékkel robbanásveszélyes kö

zegben, amelyben tűzveszélyes folyadékok, gázok vagy porok találhatók. Soha ne használja a készüléket tűzveszélyes anya

gok közelében. Az összes biztonsági előírás betartása és helyes alkalmazása esetén is fennállnak bizonyos maradvá

• Halláskárosodás A bekapcsolt közelében hosszabb ideig tartózko- dó személyek halláskárosodást szenvedhetnek. Hallásvédő eszköz használata ajánlott!

• A hosszabb ideig tartó rezgésártalomnak, helytele

nül vezetett és kiértékelt gépnek kitett kezekből és karokból következő egészségkárosodás. A rezgéstompító rendszer nem jelent garantált védel

met a fehér-ujj szindrómával, vagy a carpalis alagút szindrómával szemben. Ezért a készülék hosszú távú használata esetén gyelemmel kell követni az ujjak és a csukló állapotát. Ha a fenti betegségek tünetei jelentkeznének, haladéktalanul forduljon orvoshoz. A „fehér ujj szindróma“ kockázatának csökkentése érdekében tartsa munkavégzés közben a kezét mele- gen, és tartson rendszeres szüneteket. A használati útmutató betartása ellenére létezhetnek maradványkockázatok. Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől.Az esetleges balesetek miatt a munkahelyen, a DIN 13164norma követelménye sze- rint, mindig legyen kéznél,elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén,a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbiadatokat:58 MAGYAR

1. A baleset színhelye

3. A sebesültek száma

4. A sebesülések típusa

SymbolySymboly Figyelmeztetés/vigyázz!! A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót. Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott! Viseljen védő sisakot Viseljen biztonsági munkacipőt átvágs elleni védelemmel, érdes talppal és acél orral! Viseljen védő munkakesztyűket A motoron végzendő munkák előtt kapcsol- ja ki a motort és távolítsa el a gyújtógyertya dugaszát. Vigyázat, forró felület! Egési sebesülések veszélye! Vigyázz! Magas feszültség! Figyelmeztetés tűzveszélyes anyagokra Figyelmeztetés kézsérülés / felületi horz- solások veszélyére Idegen tárgyak kidobásának veszélye miatt ne engedjen a közelbe más szemé- lyeket. Fennáll a mérgezés! A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben Tilos a dohányzás és nyilt láng használata A gépen végzendő munkák előtt kapcsolja ki a motort. A motort kizárólag kikapcsolt állapotban szabad tankolni. A gyerekeket tartsa a géptől távol! Védje nedvesség ellen. A gépet nem szabad esőnek kitenni. CE jelzet Védje nedvesség ellen A csomagolást felállított helyzetben tartsa Biztonsági Tudnivalók A gép üzemeltetése alatt idegen személyeket, gyerekeket és állatokat, tartson a géptől biztonságos távolságban. A minimális biztonsági távolság 15 m. Viseljen megfelelő munkaruházatot, pl. csúszás

mentes talpú munkacipőt, védőszemüveget, fülvédőt! Soha ne viseljen bő ruhákat vagy ékszereket. A haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol, mivel azok elkaphatják azokat. Soha ne használ

ja a berendezést mezítláb vagy nyitott szandálban. Tilos a gép használata az esetben, ha fáradt, beteg, kábítószerek, alkohol, vagy gyógyszerek hatása alatt áll. A gépet kizárólag akkor indítsa el, ha standard munkavégzési pozícióban található. Ügyeljen a helyes testtartás megőrzésére. Álljon stabilan és őrizze meg az egyensúlyát. A rossz megvilágítás/látási viszonyok jelentős biztonsági kockázatot jelentenek. A géppel folytatott munkavégzés során biztosítson megfelelő fényforrást ill. látási viszonyokat. Munkavégzés közben a gépet tartsa mindkét kezével zen és el a testétől.59

Óvatosan hátráljon, felbukás veszélye! A BE/KI kapcsoló és a biztonsági kapcsoló blokkolása tilos. Más pótalkatrészek használata baleseteket/sérü

léseket okozhat. Az így keletkező károkért a gyártó nem felel. A szerszámot száraz helyen tárolja. Minden üzembe helyezés előtt ellenőrizze a csavaros és a toló csatlakozókat, szintén a biztonsági berendezéseket tartanak-e, helyesen be vannak-e szorítva, s a mozgó részek akadálymentes és könnyű futnak-e. Szigorúan tilos a gépre felszerelt védőberendezéseket leszerelni, kicserélni, nem a rendeltetésnek megfelelően használni, vagy más gyártóktól származó biztonsági berendezéseket használni. Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki. Tűzveszély! Az üzemanyag nagy mértékben tűzveszélyes. Tilos a dohányzás és nyilt láng használata A készülék közelében ne tároljon semmilyen üzemanyagot. A benzint kizárólag e célnak megfelelő edényben szabad tárolni. Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos nyílt láng közelében, pl. égő cigaretta. Az üzemanyagot kizárólag a gép startolása előtt töltse a tartályba. Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzemanyagot tölteni a gépbe, ha a motor forró. A használatot követően hagyja legalább 5 percig hűlni a készüléket, mielőtt üzemanyagot öntene bele. Ügyeljen arra, hogy az üzemanyag ne folyjon ki. Az esetben, ha a benzin kiömlik, ne kapcsolja be a motort. A gépről távolítsa el a kiömlött benzint, s minden begyújtási kísérletet akadályozzon meg addig, ameddig az üzemanyag, a gép felszínéről, el nem párolog. Ismét rögzítsen minden burkolóelemet és sapkát az üzemanyagtartályon. Az üzemanyagtartályt kizárólag kültérben ürítse Soha ne raktározza el a készüléket úgy, hogy a tartályában benzin van, olyan épületben, amelyben a benzingőzök esetlegesen nyílt lánggal vagy szikrákkal érintkezhetnek. Karbantartás A motoron végzendő munkák előtt kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát. Javításokat és azokat a munkákat, melyeket a has- ználati utasítás nem tartalmaz, kizárólag autorizált szakemberek végezhetik! Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Tartsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral! Ne tisztítsa a gépet és annak tartozékait oldósze

rekkel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van. Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbant

artás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet. Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon Kiselejtezés: A megsemmisítésre vonatkozó utasítások a kés- züléken vagy csomagolásán elhelyezett piktogramok- ból következnek. Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre. A csomagolás megsemmisítése A csomagolás óv a szállítás közben fenyegető sérülésektől. A csomagolóanyagok általában környe- zetvédelmi és hulladékgazdálkodási szempontok alapján kerülnek kiválasztásra, ezért újrahasz- nosíthatók. A csomagolóanyag újrahasznosítása csökkenti a hulladékmennyiséget. Egyes csomago- lóanyagok (pl. fóliák, styropor®) gyermekekre nézve veszélyt jelenthetnek. Fulladásveszély! A csomagolás egyes részeit gyermekektől távol tárol- ja, és a lehető leggyorsabban semmisítse meg. Jótállás Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék meg- vétele napján kezdődik. A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen MAGYAR HU60 tárgyakkal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. Fontos információk az ügyfél részére Felhívjuk a felhasználó gyelmét, hogy mind a jótállá

si időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ez- zel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs ese- tek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása. Szervíz Vannak kérdései? Reklamáció? Szüksége van pótalka- trészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban. Gyártási szám: Megrendelési szám Gyártási év: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com MAGYAR HU61

Gépszemle és karbantartási terv Rendszeres karbantartási időközök Minden üzembe- helyezés előtt Minden üzemből vló kiiktatás után Havonta 12 Hóna- ponként 24 Hóna- ponként Levegőszűrő Ellenőrzés

Gyújtógyer- tya kulcs Ellenőrzés Tisztítsa ki

Eltávolítás A motor nem startol Üres tartály/Elégtelen üzemanyag Töltse fel az üzemanyagot!

Nem használta a szivatót Dolgozzon a szivatóval!

Nem megfelelő üzemanyag, raktározás az üzemanyagtartály kiürítése nélkül, nem megfelelő benzin Ürítse ki az üzemanyagtartályt és a karburátort! Tankoljon a gépbe friss benzint! Szennyezett gyújtógyertya(az elektró- dokon szénmaradékok), s az elektródok távolsága túlságosan nagy. A gyertyát tisztítsa ki, ellenőrizze a gyer- tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektródok távolságát 0,6-0,8mm-re.

A gyújtógyertya a benzintől (túlszíva- tott motor) nedves A gyújtógyertyát szárítsa ki, majd szerelje vissza! A motor nem adja le legnagyobb teljesít- ményét Szennyezett gyújtógyertya(az elektró- dokon szénmaradékok), s az elektródok távolsága túlságosan nagy. A gyertyát tisztítsa ki, ellenőrizze a gyer- tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektródok távolságát 0,6-0,8mm-re.

Szennyezett légszűrő Tisztitsa ki vagy cserélje ki a levegőszűrőt

Az üzemanyag keverék nem megfelelő (túlságosan sok az olaj) Töltse fel az üzemanyagot!
