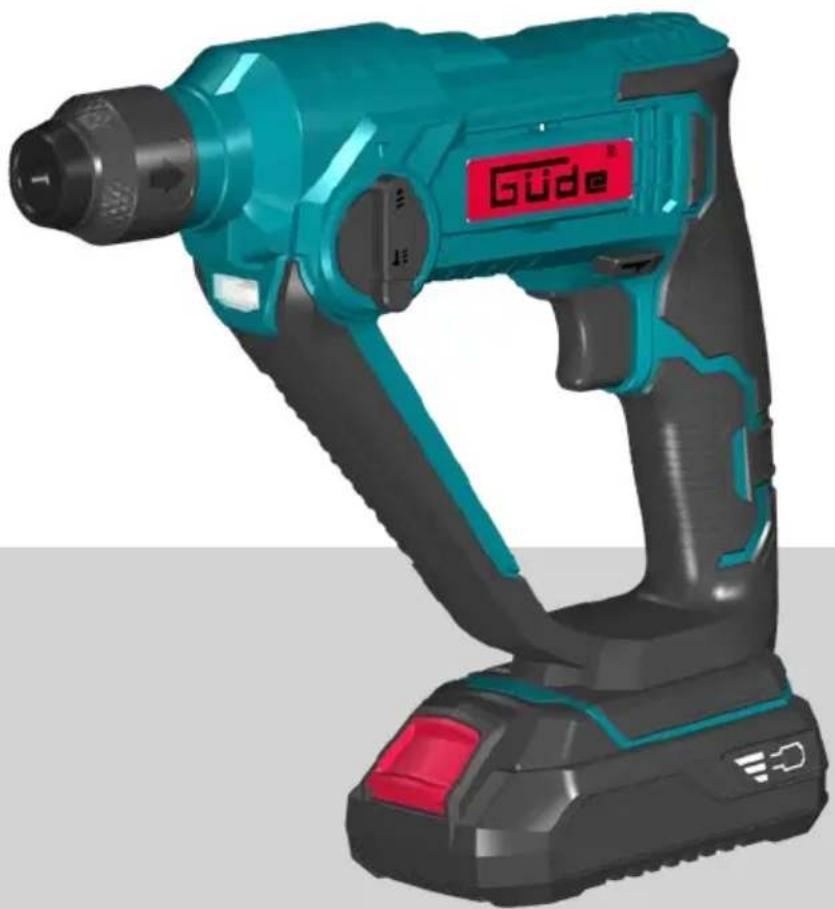

BH 2020124K - Fúró Güde - Ingyenes használati útmutató

Termék típusa	Akkumulátoros kalapácsfúró
Márka	Güde
Modell	BH 2020124K
Névleges feszültség	20 V (egyenáram)
Üresjárati fordulatszám	0-900 min⁻¹
Ütvefúrás terhelés alatt max.	0-5000 min⁻¹
Egyedi ütési energia	1,1 J
Tömeg (akkumulátor nélkül)	1,25 kg
Üzemi környezeti hőmérséklet	-18 °C és +40 °C között
Ajánlott akkumulátorok	AP 20-20, AP 20-40
Ajánlott töltők	LG 20-24, LG 20-35
Hangnyomásszint (LpA)	76,4 dB(A)
Hangteljesítményszint (LWA)	87,4 dB(A)
Rezgéskibocsátási érték (betonfúrás)	10,07 m/s²
Védelmi osztály	III
Rendeltetésszerű használat	Ütvefúrás téglában/betonban, fúrás fában/fémben/műanyagban
Szükséges védőfelszerelés	Védőszemüveg, hallásvédelem, kesztyű, porvédő maszk
Karbantartás	Szellőzőnyílások tisztítása, nedves ruhával törlés, ne használjon vizet vagy oldószert
Pótalkatrészek	Lista elérhető a www.guede.com oldalon
Akkumulátor típusa	Li-Ion, eltávolítható
Akkumulátor védelem	Teljes kisülés ellen (Electronic Cell Protection)

Gyakran ismételt kérdések - BH 2020124K Güde

Milyen akkumulátort használ a Güde BH 2020124K?

A kalapácsfúró egy 20 V-os, eltávolítható Li-Ion akkumulátort használ, ajánlott modellek: AP 20-20 vagy AP 20-40.

Mely töltők kompatibilisek?

Az ajánlott töltők a Güde LG 20-24 és LG 20-35.

Mi a maximális fordulatszám?

Az üresjárati fordulatszám 0 és 900 min⁻¹ között van.

Mekkora az ütési energia?

Az egyedi ütési energia 1,1 J.

Lehet ezzel a készülékkel fémet fúrni?

Igen, a kalapácsfúrót fa, fém és műanyag fúrására tervezték, a beton és tégla mellett.

Hogyan kell karbantartani a készüléket?

Karbantartás előtt távolítsa el az akkumulátort. Tisztítsa meg a szellőzőnyílásokat egy nedves ruhával. Soha ne használjon vizet, oldószert vagy gyúlékony folyadékot.

Milyen hallásvédelem szükséges?

A zajszint elérheti a 87,4 dB(A) értéket; elengedhetetlen a megfelelő hallásvédelem viselése.

Hogyan kerülhető el az áramütés fúrás közben?

A készüléket a szigetelt fogantyúfelületeknél fogva tartsa, hogy elkerülje a rejtett feszültség alatt álló kábelekkel való érintkezést.

Hol találhatók pótalkatrészek?

A pótalkatrészek listája elérhető a www.guede.com weboldalon.

Mi a teendő a szerszám elakadása esetén?

Azonnal állítsa le a készüléket, azonosítsa az elakadás okát (beszorulás, túlterhelés), és a biztonsági utasítások betartásával távolítsa el az akadályt.

HASZNÁLATI ÚTMUTATÓ BH 2020124K Güde

Az eredeti használati utasítás fordítása Fúrókalapács

MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

fúrókalapács BH 20-201-24
Megrend.szám 58814
Akkumulátor feszültség 20 V	---
Üresjárati fordulatszám 0-900 min	-1
Ütésszám terhelés alatt max. 0-5000 min	-1
Egyedi ütőenergia 1,1 J
Súly kivehető akkumulátor nélkül 1,25 kg
Üzemeléshez ajánlott környezeti hőmérséklet -18°C ... +40°C
Ajánlott akkucsomagok AP 20-20, AP 20-40
Ajánlott töltőkészülékek LG 20-24, LG 20-35
Zajártalom adatokmérve... szerint EN 60745; K bizonytalanság = 3 dB (A)
akusztikus nyomás szint LpA	76,4 dB(A)
akusztikus teljesítmény szint LWA	87,4 dB(A)
Hallásvédő eszköz használata ajánlott!
Rezgésártalom adatokKomplex rezgés adatok (Három irány vektorösszege) megfelelően kiderített EN 60745:, K bizonytalanság = 1,5 m/s 2
ütvefúráshoz betonba : rezegésemisszió érték ah,HD	10,07 m/s 2

FIGYELMEZTETÉS: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket.

A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására

Az érték alkalmas a vibrációs terhelés felbecsülésére is.

A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez a teljes munkaidőre vonatkozó vibrációs terhelést lényegesen lecsökkentheti.

Vezessen be kiegészítő biztonsági intézkedéseket a ő személy, vibráció elleni védelmére, pl: az elektromos szerszámok és berendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése.

Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.

Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.

A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért.

A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatallkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.

Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.

Rendeltetés szerinti használat

A fúrókalapács általánosan használható ütvefúráshoz közetekbe, valamint fúráshoz fába, fémbe és műanyagba.

A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős

Viselkedés kényszerhelyzetben

Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Ha segítségre van szüksége, tűntesse fel az alábbi adatokat: 1. A baleset színhelye, 2. A baleset típusa, 3. A sebesültek száma, 4. A sebesülések típusa

Szimbólumok

Figyelmeztetés / Figyelem!

A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót.

Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott!

Hordjon védőkesztyűt!

Minden beállító, tisztító és karbantartó munka előtt vegye ki a gépből a cserélhetó akkut.

III. védelmi osztályú elektromos szerszám.

CE jelzet

Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.

V

Volt AC

n0

Üresjárati fordulatszám

Egyenáram

Akkumulátor

Óvja az akkumulátor a túlzott meleggel és tűzzel szemben.

Óvja az akkumulátort vízzel és nedvesség- gel szemben.

Óvja az akkumulátort 40°C-nál magasabb hőmérséklettől.

Soha ne dobja az akkut a háztartási hulladék közé

Az akkukat és elemeket minden esetben azok környezetbarát megsemmisítését végző hulladékgyűjtő telephelyen adja le.

Figyelmeztetés Olvassa el az összes biztonsági ítást és rendelkezést. Az alábbi utasítások hibás urtása áramütés, tűz és/vagy súlyos balesetveszé- elent.

A jövőbeni újraolvasáshoz örizzen meg minden biztonsági utasítást és rendelkezést.

Biztonsági utasítások fúrókalapács

Viseljen hallásvédőt. A zaj hatása hallásvesztést okozhat.

Használja a készülékkel együtt szállított kézifoganytúkat. A készülék fölötti ellenőrzés elvesztése sérüléseket okozhat.

A készüléket a szigetelt markolatfelületeket fogva tartsa, ha olyan munkálatokat végez, melyeknél a vágószerszám rejtett elektromos vezetékekbe vagy saját vezetékébe ütközhet. A vágószerszám feszültségvezető vezetékkel való érintkezésekor a készülék fém részei is feszültség alá kerülhetnek, és elektromos áramütés következhet be.

További biztonsági és munkavég- zési utasítások

Használjon védőfelszerelést! Ha a gépen dolgozik, mindig hordjon védőszemüveget! Javasoljuk a védőruházat, úgymint porvédő maszk, védőcipő, erős és csúszásbiztos lábbeli és hallásvédő használatát.

A munkavégzéskor keletkező por az egészségre ártalmas lehet. Ilyen esetben ajánlatos a megfelelő elszívó berendezés és a védőmaszk használata. A munkaterületen lerakódott port alaposan el kell takarítani.

A csatlakozókábelt tartsa mindig a gép hatósugarán kívül. A kábelt mindig hátrafele vezesse, el a géptől! Nem szabad olyan anyagokat megmunkálni, amelyek egészségre veszélyesek (pl. azbesztet).

Falban, födémben, aljzatban történő fúrásnál fokozottan ügyelni kell az elektromos-, víz- és gázvezetékekre.

A használt szerszám megakadása esetén haladéktalanul kapcsolja ki a berendezést! Ne kapcsolja be a berendezést mindaddig, amíg a szerszám szorul; ellenkező esetben a nyomatéknak köszönhetően a gép visszaüthet. Derítse ki és szüntesse meg az alkalmazott szerszám beszorulásának okát, eközben ügyeljen a biztonsági rendelkezések betartására.

Ennek következők lehetnek az okai:

- a szerszám elakad a megmunkálandó munkadarabban

- a megmunkálandó anyag átszakadt

- az elektromos szerszám túlterhelése

Ne nyúljon a járó gépbe.

A munka közben keletkezett forgácsokat, szilkánkokat, törmeléket, stb. csak a készülék teljes leállása után szabad a munkaterületről eltávolítani.

FIGYELMEZTETÉS! Égési sérülések veszélye

A betétszerszám az alkalmazás során felforrósodhat.

- szerszámcscerekor

- a készülék lerakásakor

Elektronika

Túlterhelés esetén a fordulatszám leállásig csökken. Kérjük, vegye figyelembe, hogy a gép a terhelés megszűnése esetén ismét önállóan az eredeti munkafordulatszámra gyorsul.

Akkumulátor

Tüzveszély! Robbanásveszély!

Soha ne használjon sérült, hibás vagy eldeformálódott akkumulátorokat. Az akkumulátorokat soha ne nyissa fel, ne sértese fel és ne engedje leesni.

Soha ne töltse az akkumulátort savakat vagy tüzveszélyes anyagokat tartalmazó közegben.

Óvja az akkumulátort a magas hőmérsékletekkel és tűzzel szemben.

Az akkumulátort csak 10°C - +40°C

hömérséklettartományban töltse.

Soha ne helyezze fütötestre, és ne tegye ki hosszú ideig intenzív napsugárzásnak.

Erős terhelést követően először hagyja kihülni.

Rövidzár - soha ne zárja fém tárgyakkal rövidre az akkumulátort.

Megsemmisítéskor, szálltáskor vagy tároláskor az akkumulátort csomagolja be (műanyag zacskó, doboz), vagy ragassza le az érintkezőit.

Az akkumulátor töltéséhez kizárólag Güde töltöt használjon. Más akkutöltő használata esetén meghibásodás, illetve tűz veszélye áll fenn.

Szakszerűtlen használat vagy sérül akku használa- ta esetén a készülékből göz távozhat. Biztosítson elegendő friss levegőt, és komplikációk esetén fordul- jon orvoshoz. A gözök irritálhatják a légutakat.

Munkautasítások

Az akkumulátorok csak részben feltöltve kerülnek leszállításra, és a használatba vétel előtt teljessen fel kell őket tölteni.

• Ha a készülék lassan dolgozik, vagy leáll, töltse fel az akkut.
• A Li-ion akku bármikor tölthető az élettartam lerövidülése nélkül. A töltés folyamatának megszakítása nem vezet az akku megsérüléséhez.
• A Li-ion akkut mélykisülés ellen védő „Electronic-Cell Protection“ elektronikus cellavédelem védi.
• Az akku jelentösen lerövidülő üzemideje azt jelzi, hogy az akku élettartam végéhez közeledik, és ki kell cserélni.

Az akkukat környezetbarát módon semmisítse meg.

A Li-ion akkukat speciális módon kell megsem-misíteni. A hibás akkukat szaküzletben adja le. A készülék bezúzása előtt ki kell belőle venni az akkut. A sérült akkuk környezetszennyezéshez vezetnek, és károsíthatják az Ön egészéség is, ha mérgező gözök vagy folyadékok szivárognak belőle.

Ezért soha ne küldjön pl. sérült akkut postán. Kérjük, forduljon a területileg illetékes hulladéktelephez.

Az akkukat kisült állapotukban semmisítse meg. Ajánlott a pólusok leragasztása ragasztószalaggal, hogy megóvjuk őket a rövidzártól. Soha ne próbálja meg felnyitni az akkut.

Karbantartás

Minden beállító, tisztító és karbantartó munka előtt vegye ki a gépből a cserélhetó akkut.

Javításokat és azokat a munkákat, melyeket a használati utasítás nem tartalmaz, kizárólag autorizált szakemberek végezhetik! Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!

Tartsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral! A műanyag részeket ne tisztítsa oldószerekkel, tűzveszélyes vagy mérgező hatású folyadékokkal. Tisztításhoz csak benedvesített ruhadarabot használjon.

Vigyázat! A készülék tápkábelének megsérülése esetén a kapcsolódó veszélyek elkerülése érdekében cseréltesse azt ki a gyártó márkaszervizével vagy más, megfelelő szakvégzettséggel rendelkező személlyel.

Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.

Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon

1 & 2 & 3 . 3 & 4 & 5 . 6 & 7 & 8 & 9 . 1 & 2 & 3 & 4 & 5 . 6 & 7 & 8 & 9 & 10 . 1 & 2 & 3 & 4 & 5 . 1 & 2 & 3 & 4 & 5 . 1 & 2 & 3 & 4 & 5 . 1 & 2 & 3 & 4 & 5 1 & 2 & 3 & 4 & 5 & 10 . 1 & 2 & 3 & 4 & 5 & 10 . 1 & 2 & 3 & 4 & 5 & 10 . 1 & 2 & 3 & 4 & 5 & 10 . \( \begin{array}{lll} {10}\sqrt{10} = {10},1\sqrt{10} = {10}\sqrt{10} = {10}\sqrt{10} = {10}\sqrt{10} = {10}\sqrt{10} = {10}\sqrt{10} = {10}\sqrt{10} = {10}\sqrt{10} = {10}\sqrt{10} = {10}\sqrt{10} = {10}\sqrt{10} = {10}

Fordítása azonossági nyilatkozat EU

Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti.
