HASZNÁLATI ÚTMUTATÓ GHS 5007 TED Güde

Az eredeti használati utasítás fordítása Fahasító

Tisztítás / Karbantartás

Olajszint ellenőrzése

Olajszint ellenőrzése

Tisztítás / Karbantartás

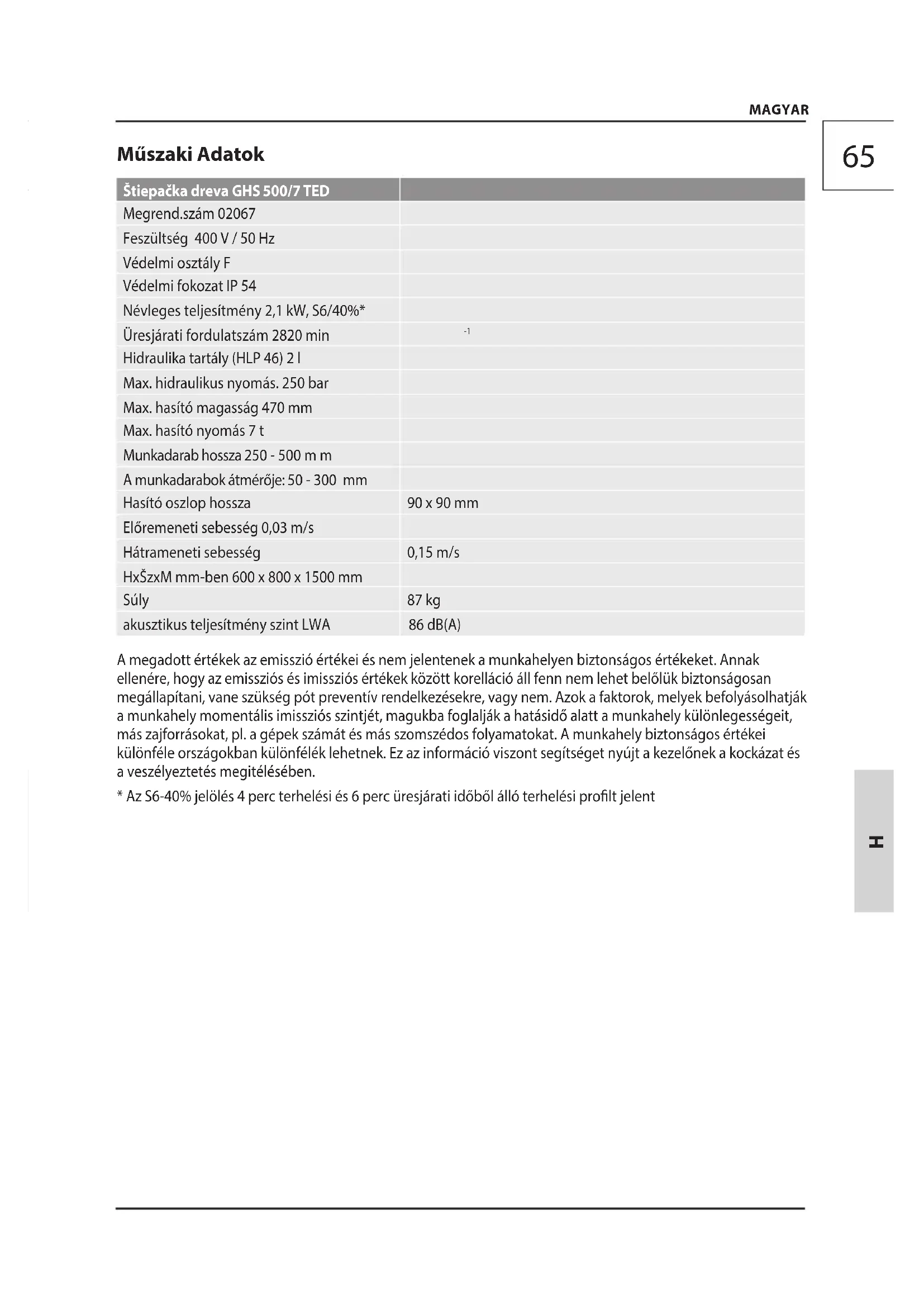

MAGYAR Műszaki Adatok Štiepačka dreva GHS 500/7 TED Megrend.szám 02067 Feszültség 400 V / 50 Hz Védelmi osztály F Védelmi fokozat IP 54 Névleges teljesítmény 2,1 kW, S6/40%* Üresjárati fordulatszám 2820 min

Hidraulika tartály (HLP 46) 2 l Max. hidraulikus nyomás. 250 bar Max. hasító magasság 470 mm Max. hasító nyomás 7 t Munkadarab hossza 250 - 500 m m A munkadarabok átmérője: 50 - 300 mm Hasító oszlop hossza 90 x 90 mm Előremeneti sebesség 0,03 m/s Hátrameneti sebesség 0,15 m/s HxŠzxM mm-ben 600 x 800 x 1500 mm Súly 87 kg akusztikus teljesítmény szint LWA 86 dB(A) A megadott értékek az emisszió értékei és nem jelentenek a munkahelyen biztonságos értékeket. Annak ellenére, hogy az emissziós és imissziós értékek között korelláció áll fenn nem lehet belőlük biztonságosan megállapítani, vane szükség pót preventív rendelkezésekre, vagy nem. Azok a faktorok, melyek befolyásolhatják a munkahely momentális imissziós szintjét, magukba foglalják a hatásidő alatt a munkahely különlegességeit, más zajforrásokat, pl. a gépek számát és más szomszédos folyamatokat. A munkahely biztonságos értékei különféle országokban különfélék lehetnek. Ez az információ viszont segítséget nyújt a kezelőnek a kockázat és a veszélyeztetés megitélésében.

• Az S6-40% jelölés 4 perc terhelési és 6 perc üresjárati időből álló terhelési prolt jelent66

MAGYAR Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért. A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atalkorúakfoglal

koztatása szakképzés alatt az oktató felügyelete melletszakképzettség elsajátítása érdekében. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szerviz

szolgálathoz. A kezelőszemélyzetet megfelelően ki kell képezni a készülék használatára, beállítására és kezelésére. Rendeltetés szerinti használat A fahasogató gép kizárólag szálirányú hasogatásra alkalmas. Tekintettel a műszaki adatokra és a biz- tonsági utasításra Hasogatáskor feltétlenül ügyeljen arra, hogy a hasogatott fa csak a bordázott fenéklemezzel vagy a vágóasztal bordázott lemezével érintkezzen. A gép csak teljesen összeszerelt állapotban használható. Nem teljesen összeszerelt gépet szigorúan tilos üzemeltetni! A készüléket nem szabad pótasztalok nélkül hasz

nálni. Balesetek és károk elkerülése érdekében feltétle

nül tartsa be a szerelési, üzemeltetési, javítási stb. útmutatót. Kérjük ne feledje, hogy a gép ipari alkalmazásra nem alkalmas. Biztosítsa, hogy üzem közben a munkaterületen ne tartózkodjon semmi, illetve hogy az ott tartózkodó személyek betartsák a biztonságos távolságot. A készüléket tartsa gyermekektől távol. A fahasogató gépet egyszerre 1 személy kezelheti. A gépen soha nem dolgozhat kettő vagy több személy. A lehető legszigorúbban tilos, hogy a fahasogató gépet egyszerre két személy használja úgy, hogy egy személy tartja a fahasábot, a mási személy pedig a befogó pofákat kezeli. A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős Maradékveszélyek A száraz és kiszáradt fa hasogatáskor kiugorhat a helyéről, és a kezelőszemélyzet sérülését okozhatja. Kérjük, viseljen megfelelő munkaruhát! A hasogatás során keletkező munkadarabok leeshetnek, és a munkát végző személy lábának megsérülését okozhatják. Fahasogatáskor a hidraulikus kés a kezelőszemélyzet testrészeit összepréselheti vagy levághatja. Fenn áll a veszélye annak, hogy a fában lévő csomókba a hasogató gép beakad. Kérjük ne feledje, hogy a hasogatáshoz a gép nagy nyomást használ, és szétroncsolhatja a kezelőszemélyzet ujjait. Figyelem! Kizárólag derékszögben vágott fadarabok hasítására! A ferdén vágott fadarabok hasításko elcsúszhat- nak! Elektromos készülékekre vonatkozó általános biztonsági utasítások Figyelmeztetés Olvassa el az összes biztonsá- gi utasítást és rendelkezést. Az alábbi utasítások hibás betartása áramütés, tűz és/vagy súlyos baleset- veszélyt jelent. A jövőbeni újraolvasáshoz őrizzen meg minden biztonsági utasítást és rendelkezést.67

MAGYAR A biztonsági utasítások között szereplő „elektromos készülék“ kifejezés vezetékkel (tápkábellel) táplált elektromos szerszámokra, valamint akkumulátorral táplált (tápkábel nélküli) elektromos szerszámokra vonatkozik.

1) Biztonság a munkahelyen

a) Tartsa a munkahelyét tisztán és biztosítsa a megfelelő megvilágítását. A rendetlen, rosszul megvilágított munkahely balesetveszélyes. b) Soha ne használja az elektromos készüléket tűzveszélyes folyadékokat, gázokat és port tartalmazó robbanásveszélyes környezetben. Az elektromos készülékek a por vagy a gőzök berobbanását eredményező szikrákat gerjeszte

nek. c) Tartsa biztonságos távolságban az elektromos készüléktől a gyermekeket és egyéb személye

ket.Figyelmetlenség esetén elveszítheti a készülék feletti uralmát.

2) Elektromos biztonság

a) Az elektromos készülék csatlakozódugójának illeszkedni kell a csatlakozóaljba. A dugó nem módosítható tetszés szerint. A földelt elektromos készülékeket ne használja dugós adapterekkel kombinálva. A nem módosított csatlakozódugók és megfelelő csatlakozóaljak használata csökkenti az elektromos áramütés kockázatát. b) Ne érjen a testével földelt tárgyakhoz, pl. csővezetékhez, fűtővezetékhez, tűzhelyhez, hűtőgéphez. Ha a teste földelve van, nagyobb az elektromos áramütés kockázata. c) Soha ne tegye ki az elektromos készülékeket eső, nedvesség hatásának. Ha a készülékbe víz jut, nagyobb az áramütés kockázata. d) Soha ne használja nem rendeltetésszerűen a kábelt, pl. a készülék hordására, felfüggeszté

sére vagy a dugó kirántására. Óvja a vezetéket a túlságosan magas hőmérséklettől, olajaktól, éles élektől és a készülék mozgó alkatrészeitől. A sérült és összegabalyodott kábelek fokozzák az áramütés kockázatát. e) • Ha a készülékkel kültérben dolgozik, csak kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas hoss

zabbító kábel használata csökkenti az áramütés kockázatát. f) Ha nem kerülhető ki a készülék nedves köze

gben való használata, használjon hibaáram elleni védőkapcsolót. A hibaáram elleni védőkapcsoló használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Figyelmesen dolgozzon, az elektromos készü

lékkel végzett munka során hallgasson a józan eszére. Az elektromos készüléket soha ne has- ználja, ha alkohol, kábítószer vagy gyógyszer hatása alatt áll. Egyetlen pillanatnyi gyelmetle- nség súlyos balesetet eredményezhet. b) Használjon munkavédelmi eszközöket és min

dig viseljen védőszemüveget. Az olyan személyi védőeszközök használata, mint az arcpajzs, csús- zásgátló talpú munkacipő, védősisak vagy fülvédő az elektromos készülék típusának és használatának függvényében csökkenti a baleset kockázatát. c) Előzze meg a készülék nemkívánatos bekapc

solását. Még mielőtt a készüléket tápforráshoz vagy akkumulátorhoz csatlakoztatná, felemel- né vagy hordaná, győződjön meg róla, hogy ki van kapcsolva. Amennyiben az elektromos készülék hordása során az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állásban csatlakoztat- ja a hálózathoz, baleset veszélyének teszi ki magát. d) A készülék bekapcsolása előtt távolítsa el belőle a beállítására szolgáló segédeszközöket és szerszámokat. A készülék mozgó részében található szerszám vagy kulcs balesetet okozhat. e) Ügyeljen a helyes testtartás megőrzésére. Álljon stabilan és őrizze meg az egyensúlyát. Ily módon váratlan helyzetekben jobban az ellenőrzése alatt tarthatja a készüléket. f) Viseljen megfelelő öltözetet. Ne viseljen bő ruhákat se ékszereket. A haját, ruháját és kesztyűjét tartsa biztonságos távolságban a mozgó alkatrészektől. A bő ruhát, ékszereket és a hosszú hajat a készülék mozgó részei elkaphat

ják. g) Ha lehetőség nyílik porszívó és porfogó felszerelése, győződjön meg róla, hogy azok csatlakoztatva lettek, és helyesen vannak használva. A porszívó használata csökkenti a por okozta veszély kockázatát.

4) Az elektromos berendezés használata és keze

lése a) Soha ne terhelje túl a készüléket. Az adott munkához mindig megfelelő szerszámot használjon. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozik a megadott teljesítménykorlátokon belül. b) Soha ne használja az elektromos készüléket, ha hibás a kapcsolója. Az olyan elektromos készü

lék, amely nem kapcsolható be vagy ki, veszélyes, és javításra szorul.68

MAGYAR c) A készülék beállítása, tartozékcsere vagy a készülék lerakása előtt húzza ki a dugóját a hálózatból és/vagy vegye ki az akkuját. Ezek a biztonsági rendelkezések megakadályozzák a készülék véletlenszerű bekapcsolását. d) A nem használt elektromos készülékeket gyermekektől távol tárolja. Akadályozza meg, hogy az elektromos készüléket olyan személyek használhassák, akik nem ismerik a használatát, vagy nem olvasták el ezt a használati útmu

tatót. Az elektromos készülékek veszélyesek, ha gyakorlatlan személyek használják őket. e) Ápolja elektromos készülékeit. Ellenőrizze le, hogy a készülék mozgó részei hibátlanul működnek és nem szorulnak, továbbá hogy nem repedtek vagy más módon úgy sérültek, hogy az negatív kihatással van az elektromos készülék működésére. A készülék használat Számos balesetet a rosszul karbantartott elektro

mos szerszámok okoznak. f) Tartsa élesen és tisztán a vágószerszámokat. Az alaposan ápolt, éles szerszámok ritkábban szorulnak be, és könnyebb a vezetésük. g) Az elektromos készülékeket, tartozékokat, toldatokat stb. e használati útmutatóval összhangban használja. Mindig vegye

gyelembe a munkakörülményeket és a végzett tevékenységet. Az elektromos készülékek nem rendeltetésszerű használata veszélyes helyzetek kialakulásához vezethet.

a) Az elektromos szerszámot kizárólag szakképezett személyzet javíthatja, minden esetben eredeti pótalkatrészek felhasználásával. Ez biztosítja a készülék további biztonságos használatát. Biztonsági Tudnivalók A fahasogató gép használata potenciális veszély- forrás. Ezért kizárólag a géppel megismerkedett és tapasztalt személyek használhatják. Megfelelő munkaruhát viseljen: csúszásgátló talpú munkacipőt, hosszú nadrágot, kesztyűt, védőszemüveget és fülvédőt! Soha ne viseljen bő ruhákat vagy ékszereket. A haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol, mivel azok elkaphatják azokat. Soha ne használja a beren

dezést mezítláb vagy nyitott szandálban. Azonnal kapcsolja ki a gépet, ha elakadást tapasztal. Húzza ki a hálózati csatlakozódugót, és távolítsa el a beszorult fadarabot. Hálózati Csatlakoztatás VIGYÁZZ! Áramütés veszélye! Áramütés veszélye áll fenn! Kizárólag hiba áram elleni védőkapcsolóval használható (RCD előírás szerint max. hibaáram 30mA). Ellenőrizze a feszültséget: A tipuscimkén feltüntetett adatoknak azonosaknak kell lenniük az áramkör feszültségével. Az elektromos vezeték csatlakozó dugóját csak az ér

vényben lévő szabályokat kielégítő, megfelelő alakú, feszültségű és frekvenciájú csatlakozóba dugja be. Csak 400 voltos gépeknél:: Feltétlenül ügyelni kell a motor forgási irányára (lásd a motoron található nyíl irányát), mivel a rossz irányú üzem károsítja az olajszivattyút. Ilyen esetben mindennemű jótállás az érvényét veszíti. Szükség estén a konnektor pola

ritásának megfordításával állítson a forgásirányon . A „CE“ stb. rendelkezésekkel összhangban minden fahasogató gép főkapcsolója feszültséghiány kioldóval felszerelt. Ez megakadályozza a gép auto

matikus újbóli beindítását áramkiesés, véletlenszerű áramtalanítás, hibás biztosíték stb. esetén. A készülék minden esetben a zöld gomb újbóli megnyomásával kapcsolható újra be. A kapcsoló tartós benyomása, ill. blokkolása, ha nincs nullás vezeték, automatikusan a gép kikapcsolását eredményezi. Ilyen esetben, amelyet természetesen le kell ellenőrizni, a jótállás elvész. Munka előkészületek Üzembe helyezés előtt le kell ellenőrinzi a biztonsági berendezések működését (különösen a kétkaros kezelést).

• Mindkét kezelőkart fordítsa le, és engedje le a faha- sogató kést kb. 5 cm-rel az asztal felülete fölé.

• Mindig engedje az egyik kezelőkart, a hasogató kés a kiválasztott helyzetben marad. Ellenőrizze a csavarokat, hogy ne legyenek hibásak és ne legyenek meglazulva.

• a be-/kikapcsoló helyes működését, beleértve a vészkapcsolót is

• A munka megkezdése előtt ellenőrizze a hidraulikus vezetékek és tömlők tömítettségét.

• A gépet kizárólag abban az esetben szabad használni, ha nincs megrongálódva, s a biztonsági berendezés működőképes Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki.69

MAGYAR FIGYELEM! Minden üzembe helyezés előtt ellenőrizze le, hogy a fahasogató gép asztala szilár- dan és biztonságosan van a fahasogatóhoz rögzítve. Munkaterület Biztonságos fahasogatáshoz elengedhetetlenül fontos, hogy a munkavégzési terület sima és csúszásmentes legyen, illetve biztosítani kell a megfelelő mozgási szabadságot. A fahasogató gép szállításához feltétlenül fontos szabaddá tenni a fel

használni kívánt útvonalat. Elengedhetetlenül fontos a munkahely megfelelő megvilágítása. A gép üzemelés alatt, vízszintes, egyenes felületen álljon, a padlózat a gép körül egyenes, karbantartott, hulladék nélküli (pl. fűrészpor, fahulladékok) legyen! Üzemeltetés

1. A hasítatlan fa levétele a pótasztalról

2. A fa ráhelyezése a hasítóasztalra

3. Rögzítse a fát tartókarmokkal.

4. A hasítási folyamat elindítása (a kar használatával)

5. Hasítsa el a fát egyszer

6. A hasított fát helyezze a jobb oldali pótasztalra

7. A fát szükség szerint hasítsa el még egyszer

Ferde fa hasításánál a szabálytalan alakú rönkdarabok stb. részek kirepülése, elakadása vagy összenyomódá

sa révén veszélyt okozhatnak. Soha ne nyúljon a hasítási zónába! Javításkor vagy karbantartáskor, továbbá a faha

sogató géptől való eltávolodáskor áramtalanítsa a gépet a piros gomb megnyomásával, valamint a villásdugó hálózati dugaljból való kihúzásával. Áramtalanításhoz csak kikapcsolni a gépet nem elég. A gép szállításához kizárólag szállító berendezést használjon! Alkalmas rögzítőeszközökkel biztosítsa a készüléket elgurulás, leesés és felborulás ellen. Rögzítse a gépet a talajon megfelelő rögzítőeszközökkel. (pl. talajszeg) A gép csak teljesen összeszerelt állapotban használ

ható. Nem teljesen összeszerelt gépet szigorúan tilos üzemeltetni! A hosszú fadarabokat soha nem szabad az alsó talpra állítva hasítani. A hasításhoz mindig használja a hasítóasztalt. Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől. Ha segítségre van szüksége, tüntesse fel az alábbiadatokat: 1. A baleset színhelye,

2. A baleset típusa, 3. A sebesültek száma, 4. A

sebesülések típusa Karbantartás Mindennemű tisztítási, karbantartási munka előtt mindig húzza ki a villásdugót a fali dugaljból. Kapcsolja ki az eszközt, válassza le az áramellátásról a villásdugó kihúzásával, és hagyja az eszközt lehűlni, mielőtt rászerelési-, átszerelési-, tisztítási- vagy karbantartási munkákat végezne, az eszközt tárolná vagy szállítaná. A hidraulikus tömlők és csatlakozók tömítettségét kb. 4 üzemóránként le kell ellenőrizni, és szükség esetén után kell őket húzni. Az esetben, ha a berendezés hibás, a javítást ki

zárólag szakszerviz végezheti. Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon Ne tisztítsa a gépet és annak tartozékait oldósze

rekkel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van. Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbant

artás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet. Kiselejtezés Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre. A készülék hidraulikaolajat tartalmaz, amely veszélyt jelent a talajvízre. Az olaj ellenőrizetlen leeresztése vagy szakszerűtlen ártalmatlanítása büntetendő.70

Szimbólumok FIGYELEM! FIGYELMEZTETÉSFIGYELMEZTETÉS! Használat előtt olvassa el a használati utasítást!Figyelem!A karbantartási és szervizmunkák megkez dése előtt húzza ki a hálózati csatlakozó-dugót!Viseljen védő szemüvegetHallásvédő eszköz használata ajánlott!Használjon munkakesztyűt!Viseljen acél merevítőkkel ellátott munkacipőt!DaruhasználatVigyázat! Mozgó részek!Veszély! Tartsa magát távol a mozgó gépalkatrészektől!Kizárólag 1 személy használhatja!Ne nyúljon a hasogatás helyére!Védje nedvesség ellen. A gépet nem szabad esőnek kitenni.Figyelem, elektromos áramFigyelmeztetés kezek sebesülési veszé-lyéreVigyázz! Elhajított tárgyak!Személyektől való távolság Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területenForgásirányElvégzéshez 2 ember szükséges!Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre. CURRENTPRODUCTION YEAR Attention! The current production year is part on our typelabels. It`s strictly required to update this part of the typelabel and insert the correct current production year. Güde GmbH & Co. KG Birkichstrasse 6 • D-74549 Wolpertshausen Baujahr:2018Artikelnummer: XXXXXSeriennummer: XXXXX-XXXX-XXXX

A munka kezdete előtt, távolítsa el a gép közeléből az idegen tárgyakat, pl. szögek, drótok! Jótállás Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék meg-vétele napján kezdődik.A jótállás kizárólag anyag vagy gyártási hibából eredő hibákra vonatkozik. A garancia idő alatt történt re klamáció esetén mellékelni kell az eredeti vételt igazoló nyugtát az eladás dátumával.Jótállás nem vonatkozik szakszerűtlen használatra pl. készülék túlterhelése, idegen beavatkozás vagy tárgy okozta sérülésekre, használati és szerelési útmutató be nem tartására, normális kopásra.Fontos információk az ügyfél részéreFelhívjuk a felhasználó gyelmét, hogy mind a jótállá si időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ez-zel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs ese-tek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása. Szervíz Vannak kérdései? Reklamáció? Szüksége van pótalka-trészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürö-kráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén.Tel.: +49 (0) 79 04 / 700-360Fax: +49 (0) 79 04 / 700-51999E-Mail: support@ts.guede.com MAGYAR71

Hiba elháritása Üzemzavarok Okok Intézkedések A motor nem lép működésbe Áram nélküli dugalj Ellenőrizze le a biztosítékot Hibás elektromos hosszabbító kábel Húzza ki a villásdugót, ellenőrizze le, cserélje ki. Hibás hosszabbító kábel 5 eres csatlakozás, keresztmetszet 2,5 mm2 Hibás kondenzátor kapcsoló Ellenőriztesse le a gépet szakemberrel Rossz motor-forgásirány Rossz csatlakozás Csavarhúzó segítségével forgassa el a tápkábel fáziskapcsolóját A hasogató kés nem mozog Állítsa be a kétkezes kezelő és indítókarokat Hibás szabályozószelep, csere csak szervizben Hiányzó teljesítmény Hibás fogásirány Szakemberrel változtassa meg a forgásirányt Kevés hidraulikus olaj Pótolja a hidraulikus olajat Meghajlott indító vonórúd; A szelepen lévő hidraulikus dugattyú nem fekszik fel teljesen Ellenőrizze le az indító vonórúdon található összes csavart Úgy állítsa be a vonórudat, hogy a hidraulikus dugattyú felfeküdjön a szelepre Túlságosan csomós fa, a hasogató kés megakad Kenje meg a hasogató kést Elgörbült vezérlőkar Állítsa vissza a vezérlőkart kiinduló állásba A zöld táp gomb a benyomást követően nem marad benyomva Hibás biztosíték stb. Ellenőrizze le a kábelt 2 fázisú üzem A hidraulikus szivattyú sípol, a haso

gató kés szaggatottan működik Olajszivárgás, beszennyeződött fenék Húzza meg a csavarokat Cserélje ki a tömlőt Kevés hidraulikus olaj Pótolja a hidraulikus olajat MAGYAR72
