| Termék típusa | Elektromos fa hasító |
| Márka | Güde |
| Modell | GHS 5006TE |
| Tápellátás | 230 V / 50 Hz |
| Névleges teljesítmény | 3,0 kW (S6/40%) |
| Maximális hasító erő | 6 t |
| Maximális hasítási magasság | 470 mm |
| Megengedett rönkhossz | 250 - 500 mm |
| Megengedett rönkátmérő | 50 - 300 mm |
| Előremeneti sebesség | 0,03 m/s |
| Hátrameneti sebesség | 0,124 m/s |
| Hidraulikaolaj-tartály | 3,3 l (HLP 46) |
| Maximális hidraulikus nyomás | 200 bar |
| Hasító oszlop | 90 x 90 mm |
| Méretek (HxSzxM) | 860 x 990 x 1500 mm |
| Tömeg | 98 kg |
| Akusztikus intenzitás szint LWA | 86 dB(A) |
| Védelmi osztály | F |
| Védelem típusa | IP 54 |
| Szükséges kezelők száma | 1 fő |
| Biztonság | Kétkaros vezérlés, vészleállító, automatikus újraindulás elleni védelem |
| Garancia | 24 hónap a végfelhasználó számára |
Gyakran ismételt kérdések - GHS 5006TE Güde
Felhasználói kérdések a következőről GHS 5006TE Güde
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hasító gép PDF formátumban ingyenesen! Találja meg kézikönyvét GHS 5006TE - Güde és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GHS 5006TE márka Güde.
HASZNÁLATI ÚTMUTATÓ GHS 5006TE Güde
Az eredeti használati utasítás fordítása Štiepačka dreva
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
HU Olajszint ellenőrzése
HU Üzemeltetés - START
RO Functionare - START
HU Blokkolás kioldás
HU Tisztítás / Karbantartás
HU Szállítás / Tárolás
RO Transport / Depozitare

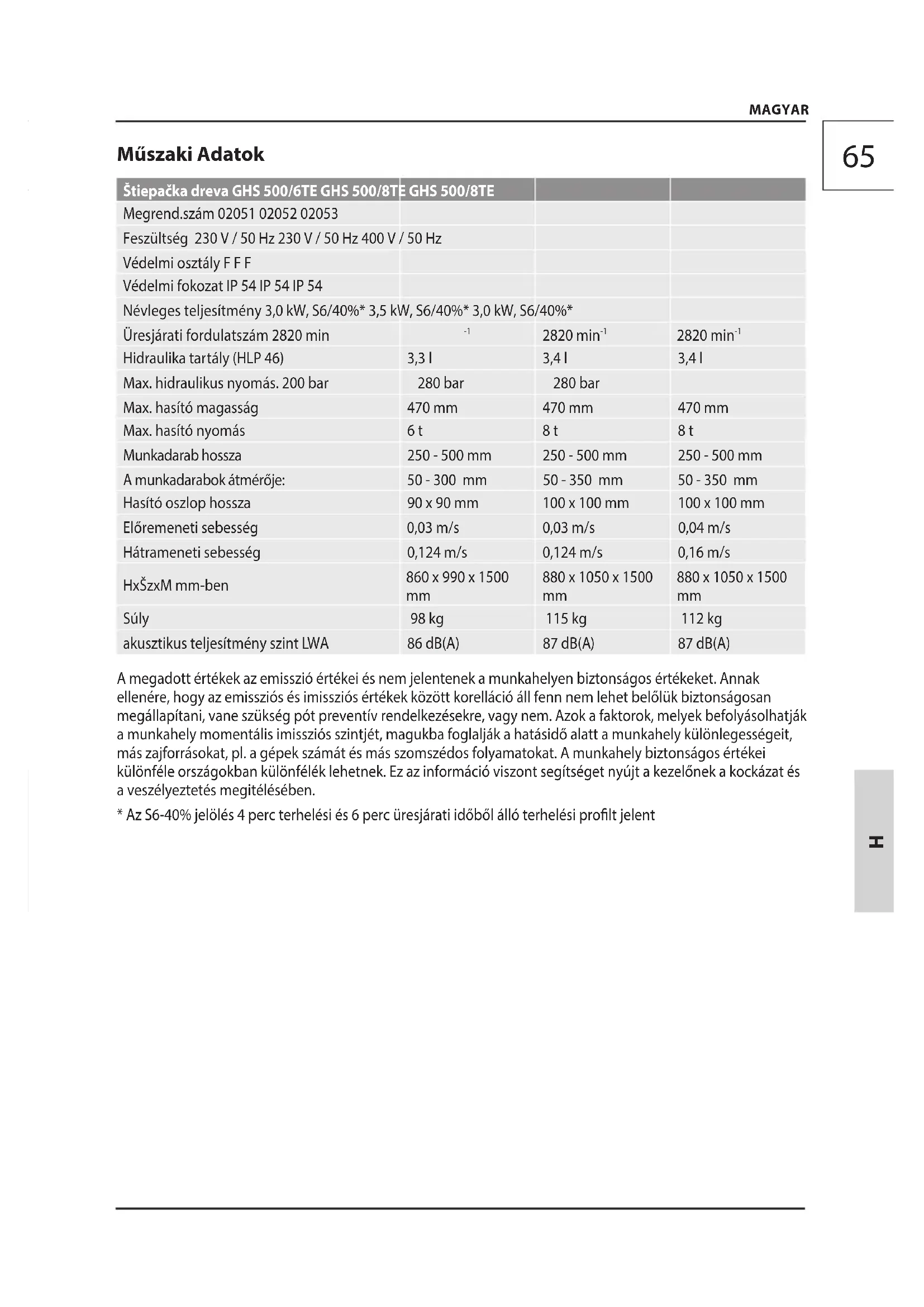

| Štiepačka dreva GHS 500/6TE GHS 500/8TE GHS 500/8TE | |||
| Megrend.szám 02051 02052 02053 | |||
| Feszültség 230 V / 50 Hz 230 V / 50 Hz 400 V / 50 Hz | |||
| Védelmi osztály F F F | |||
| Védelmi fokozat IP 54 IP 54 IP 54 | |||
| Névleges teljesítmény 3,0 kW, S6/40%* 3,5 kW, S6/40%* 3,0 kW, S6/40%* | |||
| Üresjárati fordulatszám 2820 min | -1 | 2820 min-1 | 2820 min-1 |
| Hidraulika tartály (HLP 46) | 3,3 l | 3,4 l | 3,4 l |
| Max. hidraulikus nyomás. 200 bar | 280 bar | 280 bar | |
| Max. hasító magasság | 470 mm | 470 mm | 470 mm |
| Max. hasító nyomás | 6 t | 8 t | 8 t |
| Munkadarab hossza | 250 - 500 mm | 250 - 500 mm | 250 - 500 mm |
| A munkadarabok átmérője: | 50 - 300 mm | 50 - 350 mm | 50 - 350 mm |
| Hasító oszlop hossza | 90 x 90 mm | 100 x 100 mm | 100 x 100 mm |
| Előremeneti sebesség | 0,03 m/s | 0,03 m/s | 0,04 m/s |
| Hátrameneti sebesség | 0,124 m/s | 0,124 m/s | 0,16 m/s |
| HxŠzxM mm-ben | 860 x 990 x 1500 mm | 880 x 1050 x 1500 mm | 880 x 1050 x 1500 mm |
| Súly | 98 kg | 115 kg | 112 kg |
| akusztikus teljesítmény szint LWA | 86 dB(A) | 87 dB(A) | 87 dB(A) |
A megadott értékek az emisszió értékei és nem jelentenek a munkahelyen biztonságos értékeket. Annak ellenére, hogy az emissziós és imissziós értékek között korelláció áll fenn nem lehet belölük biztonságosan megállapítani, vane szükség pót preventív rendelkezésekre, vagy nem. Azok a faktorok, melyek befolyásolhatják a munkahely momentális imissziós szintjét, magukba foglalják a hatásidő alatt a munkahely különlegességeit, más zajforrásokat, pl. a gépek számát és más szomszédos folyamatokat. A munkahely biztonságos értékei különféle országokban különfélék lehetnek. Ez az információ viszont segítséget nyújt a kezelőnek a kockázat és a veszélyeztetés megitélésében.
* Az S6-40% jelölés 4 perc terhelési és 6 perc üresjáratí időből álló terhelési profit jelent
Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.
Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.
A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért.
A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.
Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.
A kezelőszemélyzetet megfelelően ki kell képezni a készülék használatára, beállítására és kezelésére.
Rendeltetés szerinti használat
A fahasogató gép kizárólag szálirányú hasogatásra alkalmas. Tekintettel a műszaki adatokra és a biztonsági utasításra
Hasogatáskor feltétlenül ügyeljen arra, hogy a hasogatott fa csak a bordázott fenéklemezzel vagy a vágóasztal bordázott lemezével érintkezzen.
A gép csak teljesen összeszerelt állapotban használható.
Nem teljesen összeszerelt gépet szigorúan tilos üzemeltetni!
A készüléket nem szabad pótasztalok nélkül hasz - nálni.
Balesetek és károk elkerülése érdekében feltétlenül tartsa be a szerelési, üzemeltetési, javítási stb. útmutatót.
Kérjük ne feledje, hogy a gép ipari alkalmazásra nem alkalmas.
Biztosítsa, hogy üzem közben a munkaterületen ne tartózkodjon semmi, illetve hogy az ott tartózkodó személyek betartsák a biztonságos távolságot.
A készüléket tartsa gyermekektől távol.
A fahasogató gépet egyszerre 1 személy kezelheti. A gépen soha nem dolgozhat kettő vagy több személy.
A lehető legszigorúbban tilos, hogy a fahasogató gépet egyszerre két személy használja úgy, hogy egy személy tartja a fahasábot, a mási személy pedig a befogó pofákat kezeli.
A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős
Maradékveszélyek
A száraz és kiszáradt fa hasogatáskor kiugorhat a helyéről, és a kezelőszemélyzet sérülését okozhatja. Kérjük, viseljen megfelelő munkaruhát!
A hasogatás során keletkező munkadarabok leeshetnek, és a munkát végző személy lábának megsérülését okozhatják.
⚠ Fahasogatáskor a hidraulikus kés a kezelőszemélyzet testrészeit összepréselheti vagy levághatja.
⚠️ Fenn áll a veszélye annak, hogy a fában lévő csomókba a hasogató gép beakad. Kérjük ne feledje, hogy a hasogatáshoz a gép nagy nyomást használ, és szétroncsolhatja a kezelőszemélyzet ujjait.
Figyelem! Kizárólag derékszögben vágott fadarabok hasítására! A ferdén vágott fadarabok hasításko elcsúszhat- nak!
Elektromos készülékekre vonatkozó általános biztonsági utasítások
Figyelmeztetés Olvassa el az összes biztonsági utasítást és rendelkezést. Az alábbi utasítások hibás betartása áramütés, tűz és/vagy súlyos balesetveszélyt jelent.
A jövőbeni újraolvasáshoz órizzen meg minden biztonsági utasítást és rendelkezést.
A biztonsági utasítások között szereplő „elektromos készülék” kifejezés vezetékkel (tápkábellel) táplált elektromos szerszámokra, valamint akkumulátorral táplált (tápkábel nélküli) elektromos szerszámokra vonatkozik.
1) Biztonság a munkahelyen
a) Tartsa a munkahelyét tisztán és biztosítsa a megfelelő megvilágítását. A rendetlen, rosszul megvilágított munkahely balesetveszélyes.
b) Soha ne használja az elektromos készüléket tüzveszélyes folyadékokat, gázokat és port tartalmazó robbanásveszélyes környezetben. Az elektromos készülékek a por vagy a gözök berobbanását eredményező szikrákat gerjesztenek.
c) Tartsa biztonságos távolságban az elektromos készüléktől a gyermekeket és egyéb személyeket.Figyelmetlenség esetén elveszítheti a készülék feletti uralmát.
2) Elektromos biztonság
a) Az elektromos készülék csatlakozódugójának illeszkedni kell a csatlakozóaljba. A dugó nem módosítható tetszés szerint. A földelt elektromos készülékeket ne használja dugós adapterekkel kombinálva. A nem módosított csatlakozódugók és megfelelő csatlakozóaljak használata csökkenti az elektromos áramütés kockázatát.
b) Ne érjen a testével földelt tárgyakhoz, pl. csövezetékhez, fütövezetékhez, tűzhelyhez, hütőgéphez. Ha a teste földelve van, nagyobb az elektromos áramütés kockázata.
c) Soha ne tegye ki az elektromos készülékeket eső, nedvesség hatásának. Ha a készülékbe víz jut, nagyobb az áramütés kockázata.
d) Soha ne használja nem rendeltetésszerűen a kábelt, pl. a készülék hordására, felfüggesztésére vagy a dugó kirántására. Óvja a vezetéket a túlságosan magas hőmérséklettől, olajaktól, éles élektől és a készülék mozgó alkatrészeitől. A sérült és összegabalyodott kábelek fokozzák az áramütés kockázatát.
e) • Ha a készülékkel kültérben dolgozik, csak kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az áramütés kockázatát.
f) Ha nem kerülhető ki a készülék nedves közegben való használata, használjon hibaáram elleni védőkapcsolót. A hibaáram elleni védőkapcsoló használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) Figyelmesen dolgozzon, az elektromos készülékkel végzett munka során hallgasson a józan eszére. Az elektromos készüléket soha ne használja, ha alkohol, kábítószer vagy gyógyszer hatása alatt áll. Egyetlen pillanatnyi figyelmetlenség súlyos balesetet eredményezhet.
b) Használjon munkavédelmi eszközöket és min- dig viseljen védőszemüveget. Az olyan személyi védőeszközök használata, mint az arcpajzs, csús- zásgátló talpú munkacipő, védősisak vagy fülvédő az elektromos készülék típusának és használatának függvényében csökkenti a baleset kockázatát.
c) Előzze meg a készülék nemkívánatos bekapcsolását. Még mielőtt a készüléket tápforráshoz vagy akkumulátorhoz csatlakoztatná, felemelné vagy hordaná, győződjön meg róla, hogy ki van kapcsolva. Amennyiben az elektromos készülék hordása során az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állásban csatlakoztat- ja a hálózathoz, baleset veszélyének teszi ki magát.
d) A készülék bekapcsolása előtt távolítsa el belőle a beállítására szolgáló segédeszközöket és szerszámokat. A készülék mozgó részében található szerszám vagy kulcs balesetet okozhat.
e) Ügyeljen a helyes testtartás megőrzésére. Álljon stabilan és örizze meg az egyensúlyát. Ily módon váratlan helyzetekben jobban az ellenőrzése alatt tarthatja a készüléket.
f) Viseljen megfelelő öltözetet. Ne viseljen bő ruhákat se ékszereket. A haját, ruháját és kesztyűjét tartsa biztonságos távolságban a mozgó alkatrészektől. A bő ruhát, ékszereket és a hosszú hajat a készülék mozgó részei elkaphat-ják.
g) Ha lehetőség nyílik porszívó és porfogó felszerelése, győződjön meg róla, hogy azok csatlakoztatva lettek, és helyesen vannak használva. A porszívó használata csökkenti a por okozta veszély kockázatát.
4) Az elektromos berendezés használata és kezelése
a) Soha ne terhelje túl a készüléket. Az adott munkához mindig megfelelő szerszámot használjon. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozik a megadott teljesítménykorlátokon belül.
b) Soha ne használja az elektromos készüléket, ha hibás a kapcsolója. Az olyan elektromos készülék, amely nem kapcsolható be vagy ki, veszélyes, és javításra szorul.
c) A készülék beállítása, tartozékcsere vagy a készülék lerakása előtt húzza ki a dugóját a hálózatból és/vagy vegye ki az akkuját. Ezek a biztonsági rendelkezések megakadályozzák a készülék véletlenszerű bekapcsolását.
d) A nem használt elektromos készülékeket gyermekektől távol tárolja. Akadályozza meg, hogy az elektromos készüléket olyan személyek használhassák, akik nem ismerik a használatát, vagy nem olvasták el ezt a használati útmutatót. Az elektromos készülékek veszélyesek, ha gyakorlatlan személyek használják őket.
e) Ápolja elektromos készülékeit. Ellenőrizze le, hogy a készülék mozgó részei hibátlanul működnek és nem szorulnak, továbbá hogy nem repedtek vagy más módon úgy sérültek, hogy az negatív kihatással van az elektromos készülék működésére. A készülék használat Számos balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. Az alaposan épolt, éles szerszámok ritkábban szorulnak be, és könnyebb a vezetésük.
g) Az elektromos készülékeket, tartozékokat, toldatokat stb. e használati útmutatóval összhangban használja. Mindig vegye figyelembe a munkakörülményeket és a végzett tevékenységet. Az elektromos készülékek nem rendeltetésszerű használata veszélyes helyzetek kialakulásához vezethet.
5) Szervíz
a) Az elektromos szerszámot kizárólag szakképezett személyzet javíthatja, minden esetben eredeti pótalkatrészek felhasználásával. Ez biztosítja a készülék további biztonságos használatát.
Biztonsági Tudnivalók
A fahasogató gép használata potenciális veszélyforrás. Ezért kizárólag a géppel megismerkedett és tapasztalt személyek használhatják.
Megfelelő munkaruhát viseljen: csúszásgátló talpú munkacipőt, hosszú nadrágot, kesztyűt, védőszemüveget és fülvédőt! Soha ne viseljen bő ruhákat vagy ékszereket. A haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol, mivel azok elkaphatják azokat. Soha ne használja a beren -dezést mezítláb vagy nyitott szandálban.
Azonnal kapcsolja ki a gépet, ha elakadást tapasztal. Húzza ki a hálózati csatlakozódugót, és távolítsa el a beszorult fadarabot.
Hálózati Csatlakoztatás
⚠ VIGYÁZZ! Áramütés veszélye! Áramütés veszélye áll fenn!
Kizárólag hiba áram elleni védőkapcsolóval használható (RCD előírás szerint max. hibaáram 30mA).
Ellenőrizze a feszültséget: A tipuscimkén feltüntetett adatoknak azonosaknak kell lenniük az áramkör feszültségével.
Az elektromos vezeték csatlakozó dugóját csak az ér-vényben lévő szabályokat kielégítő, megfelelő alakú, feszültségű és frekvenciájú csatlakozóba dugja be.
Csak 400 voltos gépeknél:: Feltétlenül ügyelni kell a motor forgási irányára (lásd a motoron található nyíl irányát), mivel a rossz irányú üzem károsítja az olajszivattyút. Ilyen esetben mindennemű jótállás az érvényét veszíti. Szükség estén a konnektor pola - ritásának megfordításával állítson a forgásirányon.
A „CE“ stb. rendelkezésekkel összhangban minden fahasogató gép főkapcsolója feszültséghiány kioldóval felszerelt. Ez megakadályozza a gép auto - matikus újbóli beindítását áramkiesés, véletlenszerű áramtalanítás, hibás biztosíték stb. esetén. A készülék minden esetben a zöld gomb újbóli megnyomásával kapcsolható újra be.
A kapcsoló tartós benyomása, ill. blokkolása, ha nincs nullás vezeték, automatikusan a gép kikapcsolását eredményezi. Ilyen esetben, amelyet természetesen le kell ellenőrizni, a jótállás elvész.
Munka előkészületek
Üzembe helyezés előtt le kell ellenőrinzi a biztonsági berendezések működését (különösen a kétkaros kezelést).
- Mindkét kezelőkart fordítsa le, és engedje le a faha-sogató kést kb. 5 cm-rel az asztal felülete fölé.
- Mindig engedje az egyik kezelőkart, a hasogató kés a kiválasztott helyzetben marad.
Ellenőrizze a csavarokat, hogy ne legyenek hibásak és ne legyenek meglazulva.
- a be-/kikapcsoló helyes működését, beleértve a vészkapcsolót is
- A munka megkezdése előtt ellenőrizze a hidraulikus vezetékek és tömlők tömítettségét.
- A gépet kizárólag abban az esetben szabad használni, ha nincs megrongálódva, s a biztonsági berendezés működőképes
Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki.
FIGYELEM! Minden üzembe helyezés előtt ellenőrizze le, hogy a fahasogató gép asztala szilár- dan és biztonságosan van a fahasogatóhoz rögzítve.
Munkaterület
Biztonságos fahasogatáshoz elengedhetetlenül fontos, hogy a munkavégzési terület sima és csúszásmentes legyen, illetve biztosítani kell a megfelelő mozgási szabadságot. A fahasogató gép szállításához feltétlenül fontos szabaddá tenni a fel - használni kívánt útvonalat. Elengedhetetlenül fontos a munkahely megfelelő megvilágítása.
A gép üzemelés alatt, vízszintes, egyenes felületen álljon, a padlózat a gép körül egyenes, karbantartott, hulladék nélküli (pl. fűrészpor, fahulladékok) legyen!
Üzemeltetés
- A hasítatlan fa levétele a pótasztalról
- A fa ráhelyezése a hasítóasztalra
- Rögzítse a fát tartókarmokkal.
- A hasítási folyamat elindítása (a kar használatával)
- Hasítsa el a fát egyszer
- A hasított fát helyezze a jobb oldali pótasztalra
- A fát szükség szerint hasítsa el még egyszer
Ferde fa hasításánál a szabálytalan alakú rönkdarabok stb. részek kirepülése, elakadása vagy összenyomódása révén veszélyt okozhatnak.
Soha ne nyúljon a hasítási zónába!
Javításkor vagy karbantartáskor, továbbá a faha- sogató géptöl való eltávolodáskor áramtalanítsa a gépet a piros gomb megnyomásával, valamint a villásdugó hálózati dugaljból való kihúzásával. Áramtalanításhoz csak kikapcsolni a gépet nem elég.
A gép szállításához kizárólag szállító berendezést használjon! Alkalmas rögzítőeszközökkel biztosítsa a készüléket elgurulás, leesés és felborulás ellen.
Rögzítse a gépet a talajon megfelelő rögzítőeszközökkel. (pl. talajszeg)
A gép csak teljesen összeszerelt állapotban használható.
Nem teljesen összeszerelt gépet szigorúan tilos üzemeltetni!
A hosszú fadarabokat soha nem szabad az alsó talpra állítva hasítani. A hasításhoz mindig használja a hasítóasztalt.
Viselkedés kényszerhelyzetben
Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat: 1. A baleset színhelye, 2. A baleset típusa, 3. A sebesültek száma, 4. A sebesülések típusa
Karbantartás
Mindennemű tisztítási, karbantartási munka elött mindig húzza ki a villásdugót a fali dugaljból.
Kapcsolja ki az eszközt, válassza le az áramellátásról a villásdugó kihúzásával, és hagyja az eszközt lehülni, mielőtt rászerelési-, átszerelési-, tisztítási- vagy karbantartási munkákat végezne, az eszközt tárolná vagy szállítaná.
A hidraulikus tömlők és csatlakozók tömítettségét kb. 4 üzemóránként le kell ellenőrizni, és szükség esetén után kell öket húzni.
Az esetben, ha a berendezés hibás, a javítást ki - zárólag szakszerviz végezheti.
Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!
Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon
Ne tisztítsa a gépet és annak tartozékait oldósze -rekkel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van.
Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.
Kiselejtezés
Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre.
A készülék hidraulikaolajat tartalmaz, amely veszélyt jelent a talajvízre. Az olaj ellenőrizetlen leeresztése vagy szakszerűtlen ártalmatlanítása büntetendő.
Szimbólumok
FIGYELEM! FIGYELMEZTETÉS
FIGYELMEZTETÉS! Használat előtt olvassa el a használati utasítást!
Figyelem!
A karbantartási és szervizmunkák megkez - dése előtt húzza ki a hálózati csatlakozódugót!
Viseljen védő szemüveget
Hallásvédő eszköz használata ajánlott!
Használjon munkakesztyűt!
Viseljen acél merevítókkel ellátott munkacipőt!
Daruhasználat
Vigyázat! Mozgó részek!
Veszély! Tartsa magát távol a mozgó gépalkatrészektől!
Kizárólag 1 személy használhatja!
Ne nyúljon a hasogatás helyére!
Védje nedvesség ellen. A gépet nem szabad esőnek kitenni.
Figyelem, elektromos áram
Figyelmeztetés kezek sebesülési veszélyére
Vigyázz! Elhajított tárgyak!
Személyektöl való távolság
Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen
Forgásirány
Elvégzéshez 2 ember szükséges!
Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre.
A munka kezdete előtt, távolítsa el a gép közeléből az idegen tárgyakat, pl. szögek, drótok!
Jótállás
Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.
A jótállás kizárólag anyag vagy gyártási hibából eredő hibákra vonatkozik. A garancia idő alatt történt reklamáció esetén mellékelni kell az eredeti vételt igazoló nyugtát az eladás dátumával.
Jótállás nem vonatkozik szakszerűtlen használatra pl. készülék túlterhelése, idegen beavatkozás vagy tárgy okozta sérülésekre, használati és szerelési útmutató be nem tartására, normális kopásra.
Fontos információk az ügyfél részére
Felhívjuk a felhasználó figyelmét, hogy mind a jótállási időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ezzel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs esetek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása.
Szervíz
Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identifikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Hiba elháritása
| Üzemzavarok Okok Intézkedések | ||
| A motor nem lép működésbe Áram nélküli dugalj Ellenőrizze le a biztosítékot | ||
| Hibás elektromos hosszabbító kábel Húzza ki a villásdugót, ellenőrizze le, cserélje ki. | ||
| Hibás hosszabbító kábel 5 eres csatlakozás, keresztmetszet 2,5 mm2 | ||
| Hibás kondenzátor kapcsoló Ellenőriztesse le a gépet szakemberrel | ||
| Rossz motor-forgásirány Rossz csatlakozás Csavarhúzó segítségével forgassa el a tápkábel fáziskapcsolóját | ||
| A hasogató kés nem mozog Állítsa be a kétkezes kezelő és indítókarokat | Hibás szabályozószelep, csere csak szervizben | |
| Hiányzó teljesítmény | Hibás fogásirány Szakemberrel változtassa meg a forgásirányt | |
| Kevés hidraulikus olaj Pótolja a hidraulikus olajat | ||
| Meghajlott indító vonórúd; A szelepen lévő hidraulikus dugattyú nem fekszik fel teljesen | Ellenőrizze le az indító vonórúdon található összes csavart Úgy állítsa be a vonórudat, hogy a hidraulikus dugattyú felfeküdjön a szelepre | |
| Túlságosan csomós fa, a hasogató kés megakad | Kenje meg a hasogató kést | |
| Elgörbült vezérlőkar Állítsa vissza a vezérlőkart kiinduló állásba | ||
| A zöld táp gomb a benyomást követően nem marad benyomva | Hibás biztosíték stb. Ellenőrizze le a kábelt | |
| 2 fázisú üzem | ||
| A hidraulikus szivattyú sípol, a hasogató kés szaggatottan működik | Olajszivárgás, beszennyeződött fenék | Húzza meg a csavarokat Cserélje ki a tömlőt |
| Kevés hidraulikus olaj Pótolja a hidraulikus olajat | ||
Date tehnice
Fordítása azonossági nyilatkozat EU
Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti.
