HASZNÁLATI ÚTMUTATÓ IR Micro DALI STEINEL

HU . . . 92 A szöveges utasításokat tartsa meg!

1. Tudnivaló a Dokumentummal kapcsolatban

Kérjuk, olvassa el figyelmesen és orizze meg!

• Szerzői jegvédem alatt áll. Sokszorosítani, kivonatosan is,Csak az engedélyünkel szabad.
• A muszaki fejlodest szolgalo valtoztatasok jogat fenntartjuk.

Jelmagyarazat

Figyelmeztétés veszélyekre!

mentum szöveghelyeire utal.

2. ÁltalánosBiztonsági utmutatasok

Mielott dolgozni kezdene a keszüléken, szakítsa meg a ráadott feszültseget!
- Szereléskor a csatlakoztatando elektromos gezeték nem lehet feszültseg alatt. Ezert a szereles megkezdese elott kapcsolja le az áramot, és feszült-segjelzővel Ellenőrizze a feszültsegmentességet.
- Az érzekelő felszerelésekor halózati feszültseggel vegzett munkáról van szó. Ezert azt szakszerüen, az ilteő országban szokásos szerelesi előirasoknak és csatlakoztatási feltételeknek megfeleloen kell vegezni. (pl. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
- Csak eredeti potalkatreszeket használjon.
- JavitásokatCsak szakszerviz végezhet.

3. IR Micro

Rendeltetésszerü használat

• Jelenlét-érzékelós kapcsoló zárt terben, mennyezetre történő felszereléshez.

A DALI buzzal az érzékelot a vezerlökészülékre lehet csatlakoztatni. Az érzékelo a DALI gezetéket használja a kommunícióhoz és az áramellátashoz.

Acsomag tartalma (1. Abra)

Termékméretek (2. Ábra)

A keszülék atttekintése (3. Ábra)

A Beépíto keret
B Dugaszoló csatlakozó
C Erzekelohaz Iencsevel
D Egyedi kivitelu elolap

4. Felszerelés/bekötés

• Kapcsolja le az aramellatast. (4. Ábra)

A kapcsos mennyezeti adapter, ill. a bekotódobozra történő szereléshez szükséges keret a tartozékok közöttt talalható (5. Abra).

-Bekotési rajz (6. Abra)

A mozgásérzékelő kapcsoló huzalozására érvényes: A VDE 0100520 szabvány 6. cíke alapján az érzékelő és a DALI alkalmazás-ellenőrzs便秘 öötti huzalozásraCsak olyan töberes gezeték használható, amely a halózati gezetékek és a vezerlókábeleket is tartalmazza (pl. NYM 5× 1,5mm^2

A DALI alkalmazás-ellenőrzés és az érzekelő közotti gezeték hosszúsaga nem haladhatja meg a 300 métert (1,5 mm²-nél). A bekotés és a bekapcsolás után az érzekelő 10 masodpercenkénti utemben kezd villoggni.

A halózati betápvezeték csatlakoztatása (6. Ábra)

Tudnivaló a párhuzamos kapcsolásról:

Egy DALI-2 rendszerben tobb mozgaszékelot is össze lehet kapcsolni. Emellett ügyelni kell a DALI-felhasznalok maximális száma ra is

( "10. Muszaki adatok").

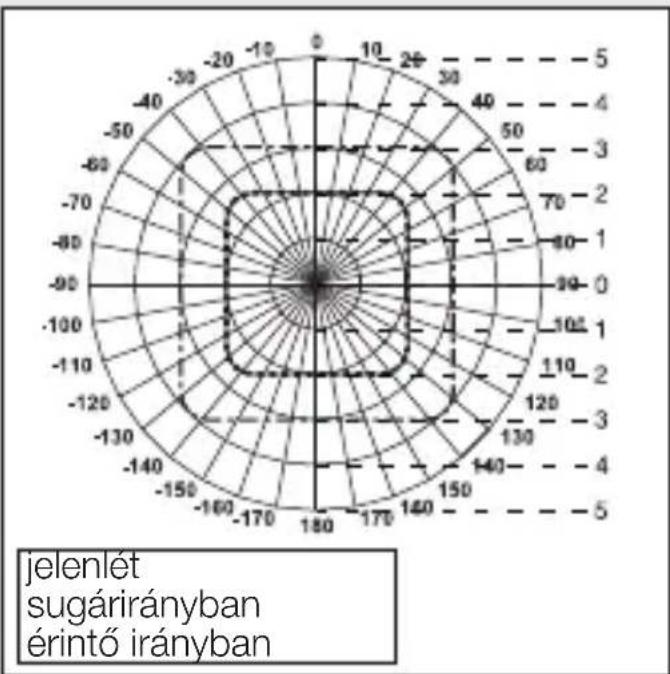

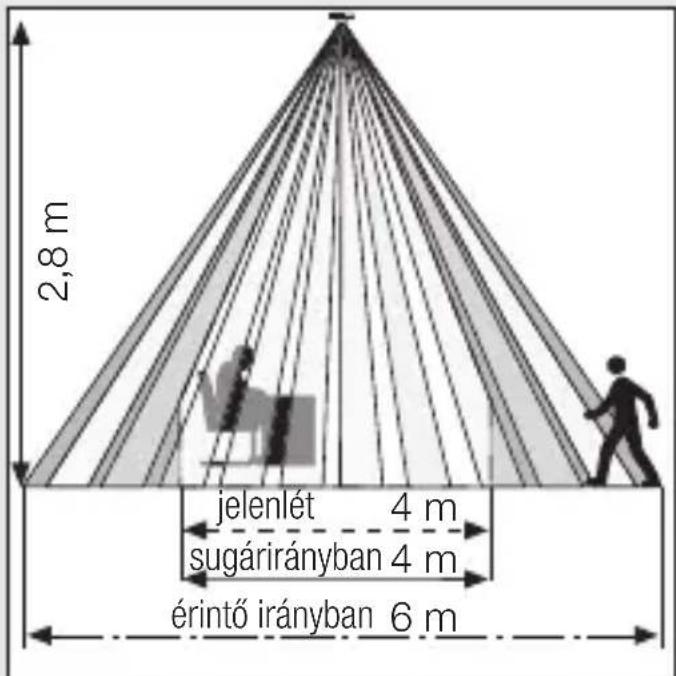

5. Felügyelt terület

A megbizhato jelenlét-érzékelés alapvetöen fugg a lencse-elemek szamától, minósegétól és elhelyezkedésétól. A maga nagy felbontásu érzékelő rendszerevel, és a hozzártató zo tòbbszelvényes piro érzékelõjével az IR Micro max. 6 × 6 m-es terülen gondoskodik a jelenlét megbizhato és pontos érzékeléséról.

A négyszögletes érzekelési tartománynek köszonhetően egyszerú, gyors és optimális ter-tervezést tesz lehetővé.

6. Múködés/kezelés

A halózatra kõtes utan üzembe helyezhető a berendezés.

Az üzembe helyezés az érvényes DALI-2 szabvány szerint történik. Az IEC 62386 101. rész, 103. rész, 303. rész és 304. rész DALI-szabványaiban\ minden funkció és parancs rendelkezesre ally.

Az erzekelő mozgási- és fenyerő-ertekei lekérdezhetőek a DALI Application Controller rendszerból. Fennáll a lehetősege egy automatikus vagy egy időalapú ciklikus küldésnek is.

Részletes tajékoztatast az Interneten talal az interfész leírasában a kóvetkező weboldalon: DALI-2.steinel.de

DALI azonosítás: LED masodpercenként villan.

7. Apolás és karbantartás

A termék nem igényel karbantartást.

Az érzekelő lencseje szennyezódés esétén nedves ruhával (tiszítószer nélkül) tisztfthato meg.

8. Ártalmatlanítás

Gondoskodjon az elektromos keszülékek, a tartozékok és a csomagolás környezetbarat úrahasznosításáról.

Ne dobjon elektromos keszülékeket a házartási szemétbe!

Csak az EU-országok esetében:

A hasznalt elektromos és elektronikus berendezesekre vonatkozo hatályos europai irányelvek értelmében és azok nemzeti jogrendszerbe történő áltétese szerint a mar nem muködókepes elektromos berendezeseket külön keggyüjteni és környezetbarat ujrahasznositásukról kell gondoskodni.

9. Gyári garancia

Önnek, mint a termek vevöjének, adott esetben jogában áll az eladóval szemben érvényesīteni az Önt törvenyesen megilétró hiánypótlásí-, ill. termékszavatossági jogokat. Amennyiben lěteznek ilyen jogok az On lakohelye szerinti országban, jelen jotállásí nyilatkozatunk semmiben sem szúkiti és korlátozza azokat. A magunk részéról 5 ev jotállast adunk arra, hogy az On által vásárolt STEINEL professzionalis érzékelő termek kifogástalan minõsegü és rendesen mückodik. Szavatoljuk, hogy ez a termek mentes az anyaghíktól, a gyártásí és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kabel mücködófépes, továbbá, hogy/GLEN ALKALMAZOTT Szerkezeti anyag és azok felülete hibátlan.

Jotallasi igenyek ervenyesitese:

Amennyiben a termékével kapcsolatban reklamációval kivan elni, kérjuk, hovy a terméket hiánytalanul és bérmentesíve külde vissza a kereskedőjének vagy közvetlenülnekünk a DINOCOOP Kft, Radvány u. 24, H-1118 Budapest címré, mellekelve az eredeti vásárlásiBizonylatot, amelyen rajta kell lennie a vásárlás datumának és a termék elnevezésének. Ezert a garancia idő végéig ajánlatos gondosan megőriznie a vásárlásiBizonylatat. A visszaküldés során keletkezó szállításiköltségekér és kockázatokér t STEINEL nem vallal felelosséget. A jotállás érvényesítéséról a www.steinel-professional.de/garantie honlapunkon kap tajékoztatást.

Aennyiben a garancia körébe eső esemény következett be, vagy a termékekvel kapcsolatban szeretne kérdezni valamit, bármikor felhívhat pennünket a +36/1/3193064 szervizvonal számon.

10. Mûszaki adatok

Méretek (Ø × T) Ø 80 × 20,5 mm
Mozgásérzékelös technika Passziv infravörös (IR)
Teljesítményfelvétel DALI-n (12 - 22,5 V DC, no SELV) keresztül:	A biztonságos tervezés érdekében, kérjük, induljon ki 10 V áramfelvételból, valamint kiegészítőleg 20% tartalékból (amint az az IEC 62386-101 DALI-2 szabvány szerint elő van irányozva).
- Max. áramfelvétel 10V be-meneti feszültség esetén:	4 mA / 2 résztvevo
- Tipikus áramfelvétel 16V bemeneti feszültség esetén:	4 mA / 2 résztvevo
- Max. áramfelvétel az IEC 62386-101 szabványnak megfeleloen:	10 mA / 5 résztvevo
- DALI indítási idő:	< 1 mp
Fénymérés 2 - 1.000 lux
Hatótvolság 4 × 4 m jelenlét, sugárirányban 6 × 6 m érintő irányban / 2,8 m magas
Védettségi mod IP20
Hórmérséklettartomány 0 °C-+40 °C
11. Üemzavarok
Zavar Oka Elhárítasa
A mozgásérzékelő nem kap feszült séget	■ Kioldott a biztosíték, nincs bekapcsolva, megtört a DALI- vezeték	■ Kapcsolja be a biztosítékot, cserélje ki, kap- csolja be a hlóza- ti kapcsolós, ellenörizzee a DALI-vezeték a fe- szült ségellenőrővel ■ Ellenörizzze a csatlako- zásokat
	■ Róvidzárlat
Fényerő-értek nem kerül továbbítára	■ A gezeték megszakadt DALI-feszült ségellá- tás hiba	■ Ellenörizzze a gezeték
Az érzékelő kéretlenül mozgásJElet küld	■ Zavaró tárgyak, pl. ventilátor, klímabe- rendezés vagy más höforrás van az érzelé lesi tartományban ■ Állatk mezognak az ér zékelési területen ■ A szél papírt vagy növenyt mezgat az érzelélesi területen belül ■ Napfény esik a lencsére ■ A hòmér séklet hirtelen megváltozása a ventilá- torokból nyitott ablako- kon át kiáramló levego, klímaberendezések vagy más hóforrások miatt ■ Az érzeléwiwan vagy egyéb rádióforsk közelében van	■ Területet atállítani ill. letakarni, a távolságot megnövelni ■ A területet atállítani, ill. letakarni ■ Módosítsa az érzeléle-HU si területet ■ Az elhelyezett érzeléolt védelemmel ellátni, vagy a területet atállítani ■ A területet megváltoz- tatni, a felszerelés helyét áthelyezni ■ Az adóforrástól lega- labb 2 m távolságban telepíte
A mozgásérzékelő hatôtávolságának beállitása	■ Megváltozott környezeti hòmér sékletek	■ Az érzelélesi tartományt takaróbetétekkel punto- san beállitani
