Javitasi utmutató - Húto-/fagyasztó-kombináció

1 A Dokumentummal kapcsolatos informaciók. 322

1.1 Fontos tudnivalok 322

1.1.1 Cel 322

1.2 Szimbólummagyarázat 322

1.2.1 Veszélyességi szintek 322
1.2.2 Veszelyt jelz szimbolumok 322
1.2.3 A figyelmeztetesek felepitese 323
1.2.4 Altalanos szimboluk 323

Biztonsag 324

2.1 AltalanosBiztonsagiutasItasok 324

2.1.1 Osszes haztartasi keszulek 324

Szerszamok es segedanyagok 325

Javitás 326

4.1 A gumitomités csereje 326

4.1.1 A gumitomités eltavolitasa. 326
4.1.2 A gumitomités beszerelése 326

4.2 A fogantyu csereje 329

4.2.1 A fogantyu eltavolitasa 329
4.2.2 A fogantyu felszerelése 329

4.3 A felso ajtózsanér cseréje 330

4.3.1 A felso ajtózsanér eltávolitása 330
4.3.2 A felso ajtózananér felhelyezese 331

4.4 A felso ajtózsanér cseréje (kijelzös ajó) 332

4.4.1 A felso ajtózsanér eltávolitísa 332
4.4.2 A felso ajtózsanér felhelyezese 333

4.5 A kozepso ajtozsaner csereje 334

4.5.1 A kozepso ajtozsan erltavolitasa 334
4.5.2 A kozepso ajtozsaner felhelyezese 334

4.6 Az also ajtózsanér cseréje 335

4.6.1 Az also ajtózsanér eltávolitasa 335
4.6.2 Az also ajtózsanér felhelyezese 335

4.7 A polc csereje 336

4.7.1 A polc eltavolitasa 336
4.7.2 A polc beszerelése 336

4.8 Alithato polc csereje 337

4.8.1 Alithato polc eltavolitasa 337
4.8.2 Aillithato polc beszerelse 337

4.9Rugalmas polc csereje 338

4.9.1 Rugalmas polc eltavolitasa 338
4.9.2 A rugalmas polc beszerelése 338

4.10 A reggelizokeszlet cseréje 339

4.10.1 A reggelizokeszlet eltavolitasa 339
4.10.2 A reggelizokeszlet beszerelése 339

4.11 A palacktarto csereje 340

4.11.1 A palacktarto eltvolitasa 340
4.11.2 Apalacktato telepitese 340

4.12 Az ajtópolc csereje 341

4.12.1 Az ajtópolc eltávolítasa 341
4.12.2 Az ajtópolc felhelysezése 341

4.13 Fagyasztódoboz cseréje 342

4.13.1 Fagyasztódoboz eltávolitása 342
4.13.2 A fagyasztódoboz behelyezése 342

4.14 TaroIcsereJe 343

4.14.1 TaroI eIavolitasa 343
4.14.2 A tarofo behelyezese 343

4.15 A kihuzható tároló cseréje 344

4.15.1 A kihuzhalo taroI oIeIavolitasa 344
4.15.2 A kihuzható tarofo behelyzese 344

4.16 LED-es oldalso spotvilagitas csereje 345

4.16.1 LED-es spotvilagitas eltavolitasa 345
4.16.2 A LED-es spotvilagitas beszerelise 345

4.17 Felso LED-vilagitas csereje 346

4.17.1 LED-vilagitas eltavolitasa 346
4.17.2 A felso LED-vilagitas beszerelèse 347

4.18 A LED-es oldalvilagitas csereje 348

4.18.1 LED-es oldalvilagitas eltavolitasa 348
4.18.2 A LED-es oldalvilagitás beszerelése 349

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYAZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasnalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbólum Jelentés
	Forró felületek miatt fennáló veszély
	Erős magneses mező miatt fennáló ve-szély
	Nem ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felépitese

A jelen dokumentumban levó figyelmeztetešek szabványositott megjelenésük és felépétésük.


A VESZÉLY A veszély típusa és forrásal A veszély / figyelmeztetés figyelmen kívül hagyásanak lehetséges követ- kezményei. A veszély megelózsésérszolgálo intézkedesek és tiltások.

Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levō alkaterśek okozla Āramutěsre figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkedet.


A VESZÉLY Aramütes veszélye áram alatt levő alkatrészek miatt! Halálos áramütes A javitás megkezdéselött legalább 60 ésodperccel valassza le a készülékeket az elektromos hálózatrol.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg és/vagy grafi-ka)

Alt. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Allapot Megjelenitet szöveg / ablak (a készülék kijelzöjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartási keszülék

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkzezdene elott legalabbb 60 masodpercevalaissa le a keszulkeket az elektromahalzotrol.
A javitas utan végeteussen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztuyt.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen vedocipot.
Biztositsa leeses elln a nehez alkatreszeket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatreszek (ESD-k) károsodásanak veszelye!

Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védörngy [00342013]	60 cm x 50 cm	Im kändel bei verarbeitet. Mitarbeiter anrechen über die Rechte
Laposejü csavar- húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]	Ø
Különleges szer- szám [00342180]
Tapadókorong [00342224]	Ø50 mm
TX20 Torx bithegy [00340865]	6,3 mm (1/4")	Ø
Laposejü csavar- húzó	Hegy 10 mm x 1,6 mm x 200 mm	Ø

4.1 A gumitömités csereje

Követelmény:
Az ajtó nyitva van

4.1.1 A gumitōimits étávolitasa

1. Vegye ki a gumitōmitést a barázdából a jobb és a bal sarokban.

1. Huzza ki a gumitimitest a barazdabol.

Eltavolitotta a gumitomitest.

4.1.2 A gumitōmītes beszerelēse

i	Az uy gomitōmités vastagsága enyhén elterhet a régi gomitōmités vas- tagásagátol. Ez nem befolyasolja az ajócsukás MODját és hosszú távú muködesét.
i	Ha a készülékében beallithato zsanérok vagy zsanerrögzitésk vannak, utolag optimalizálhatja a becsukás MODját.
i	A gomitōmitésben lévő après, oldásó lyukak FUNCionalisak (a szellözes- hez szükségesek). Ezek nem gyárásí hibák.

Javitás

1. Ellenorizzze a barazdāt serülèsek szempontjábol.

1. Ha a gumitimits barazdaja seruit

Vegye fel a kapcsolatot az ugyfelszolggalattal.

A gumitòmités enyhe deformálóda normalis, és nem befolyasolja a

mukodeset. Javasolt a gumitomites kiegyenesitese a keszulekbe tör

ténô behelyezés elott.

Hajszaritoval vagy forro vizzel melegitse fel a gumitomitest, es kezzel formazza

ijra.

1. Nyomja a gumitòmités fenti és lenti sarkait a barázédaba.

Javitás

1. Nyomja a teljes gumitomitest aprankent a barazdaba.

Beszerelle a gumitomitest.

4.2 A fogantyucsereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfeju csavarhuzó Hegy 10 mm x 1,6 mm x 200 mm

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
Az ajto nyitva van

4.2.1 A fogantyu eltavolitasa

1. Távolitsa el két csavarfedelet (1).
2. Csavarja ki két csavart (2).
3. Távolitsa el a fogantyút (3).

Eltavolitotta a fogantyut

A masodik ajto fogantuyujanak eltavolitasa ugyanigtortenik.

4.2.2 A foganty u felszerelse

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.3 A felsej ahtozsaner csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülek ajtajanak eltavolitásat kizárolag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendzeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulesek

Viseljen védokesztuyt.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorez / zuzodasi serulesek

Biztositsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés.

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses ell.

Kovetelmeny:

A keszüléket leválasztotta az aramellátásrol.
Eltavolitotta a keszulékbelszerelevenyeit.

4.3.1 A felso ajtozsan ereltavolitasa

1. Forditsa a keszuleket a hatara.

Javitás

2.1. Nyomja meg mindket oldalon a felso zsan er burkolatat (1).

1. Húzza el a felsö zsanér burkolatát (2).
2. Forditsa el a zsanerburkolatot (3).
3. Távolitsa el a felso zsanér burkolatát (4).
4. Csavarja ki a két csavart (5).
5. Tavolitsa el a felso zsanert (6)

Eltavolitotta a felso zsanert.

4.3.2 A felso ajtószanér felhelyezese

Az elhelyezest fordltott sorrendben végEZe.

Javitás

4.4 A felso ajtószanér cseréje (kijelzós ajto)

Kulonleges eszkozok

TX20 Torx bitegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulesek

Viseljen védokesztuyt.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorez / zuzodasi serulesek

Biztositsa a keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés,

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

VESZÉLY

Áramütes yese lyé aram alatt levo alkatreszek miatt!

etveszély a nem megfelelo javitas okozta áramutes miatt

Az elektromos alkatrészek javitásat kizárolag képzzét elektromuszeresérz végézheti.
A javatis ut végétezzes a VDE 0701-nek vagy a orszagspecificus szabályozásoknag megefele l vizgálaton.

VESZÉLY

Aramutes veszelye aram alatt lev o alkatreszek miatt!

lalos aramutes

A javitas megkezdese elott legalabbb 60 masodperccel valassza le

a keszülékekaz alektromos halózatról.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársrol.
Eltavolitotta a keszülék belso szerelvenyieit.

4.4.1 A felsej ahtozsan erltavolitasa

1. Forditsa a keszuleket a hatara.

Javitás

2.1. Távolitsa el a felso zsanér burkolatát (1).

1. Távolitsa el a kábeldoboz fedelet (2).
2. Valassza le az elektromos csatlakozast (3).
3. Csavarja ki a foldelo csatlakozas csavarjat (4).
4. Távolitsa el a kábelburkolatot (5).
5. Csavarja ki a csavart (6)

Eltavolitotta a felso zsanert.

4.4.2 A felso ajtószanér felhelyezese

Az elhelyezest fordltott sorrendben végEZe.

Javitás

4.5 A kozepso ajtózsanér cseréje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülek ajtajänak eltavolltasat kizarolag szakemberrel végese-tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendzeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulsek

Viseljen vedokesztyut.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorez / zuzodasi serulesek

Biztositsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés,
Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket leválasztotta az aramellátsröl.
Eltavolitotta a keszulek belso szerelvenyeit.
Eltavolitotta az ajto felso zsanerjat.

Eltavolitotta a fels oajtó.

4.5.1 A kozepso ajtózsanér eltavolitasa

1. Távolítsa el a hútörekesz ajtajat (1).
2. Csavaria ki a két csavart (2).
3. Távolitsa el a kozépsó zsanert (3).

Eltavollotta a kozepso zsanert.

4.5.2 A kozepso ajtószanér felhelyezese

Az elhelyezest fordltott sorrendben végEZze.

Javitás

4.6 Az also ajtózansér cseréje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülék ajtajänak eltavollatas kizarolag szakemberl végese-tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megelelo eszkozoket es berendezeseket hasznalion.

VIGYAZAT

Éles szelek!

Vagasi serulsek

Viseljen védokesztuty.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorés /zuzodási serulések

Biztositsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés.

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülek többi részeinek vagy az ügyfél lakásnak (pl. padió) károso

dasa.

Biztositsa az alkatreszt leeses ell.

Kovetelmeny:

A keszüléket leválasztotta az aramellátsröl.
Eltavolitotta a keszulek belso szerelvenyeit.
Eltavolitotta a felso zsanert.

Elthalvitotta a kozepso zsanert.

4.6.1 Az also ajtózanér eltávolitasa

1. Távolítsa el a fagyasztóreksz ajtajat (1).
2. Csavarja ki a csavart (2).
3. Forditsa ki az also zsanert (3).
4. Távolítsa el az also zsanér (4).

Eltavolitotta az also ajtószanér.

4.6.2 Az also ajtózansér felhelyezese

Az elhelyezest fordltott sorrendben végEZze.

Javitás

4.7 A polc sceréje

Követelmény:
Az ajto nyitva van

4.7.1 A polc eltavolitasa

Huzza ki apolcot.

Eltabolitotta a polcot.

4.7.2 A polc beszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.8 Alithatopolcsereje

Követelmény:

Az ajtó nyitva van

4.8.1 Allithato polc eltavolitasa

1. 1. Huzza elore az allithato polc jobb oldali reszet (1).

2. Emelje ki az allithato polc jobb oldali reszet (2)

1. Hasonlo mdoon emelje ki az allithato polc ba oldali reszet.

Eltavolitotta az allithato polcot.

4.8.2 Ållitható polc beszerelése

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.9 Rugalmas polc csereje

Követelmény:
Az ajtó nyitva van

4.9.1 Rugalmas polc eltavolitasa

1. Vegye ki az üvegpolcot (1).
2. Emelje fel a rugalmas polcot, es huzza ki teljesen (2).

Eltavolitotta a rugalmas polcot.

4.9.2 A rugalmas polc beszerelèse

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.10 A reggelizokeszlet cserije

Követelmény:
Az ajto nyitva van

4.10.1 A reggelizokszlet eltavolitasa

Emelje fel a reggelizokszletet, es huzza ki teljesen.

Eltavolitot a reeggelizokeszletet.

4.10.2 A reggelizokeszlet beszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.11 A palacktartó cseréje

Kovetelmeny:
Az ajto nyitva van

4.11.1 A palacktarto eltavolitasa

Hüzza ki a palacktartó.

Elétvolitotta a palacktartóf.

4.11.2 A palacktartó telepitèse

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.12 Az ajtopolc csereje

Követelmény:
Az ajto nyitva van

4.12.1 Az ajtropicaleltavolitasa

Emelje fel az ajtopolcot.

Eltávolitotta az ajtópolcot.

4.12.2 Az ajtópolc felhelyeze sé

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.13 Fagyasztódoboz cseréje

Kovetelmeny:

Az ajtó nyitva van

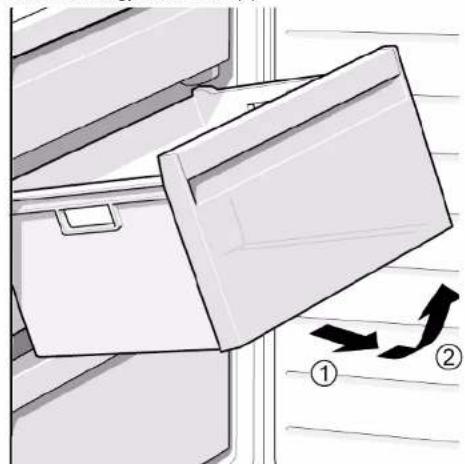

4.13.1 Fagyasztódoboz eltávolitasa

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Elévalitotta a fagyasztódobozt.

4.13.2 A fagyasztódoboz behelysezese

Az elhelyezest forditott sorrendben végezze.

Javitás

4.14 Tároló cseréje

Követelmény:
Az ajto nyitva van

4.14.1 Tároló eltávolitása

1. Hużza ki az also tārolot (1).
2. Huzza ki a felso taroIot (2).

Eltavolitotta a tarolokat.

4.14.2 A tároló behelyzeşese

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.15 A kihuzhato taroLc sereje

Kovetelmeny:

Az ajtó nyitva van

4.15.1 A kihuzható taroI eltavolitasa

1. Huzza ki teljesen a kihuzhato taroIot (1). 2. Tavoltsa el a kihuzhato taroIot (2).

Elétyolitotta a kihúzható tároló.

4.15.2 A kihuzható taroI behelyezese

Az elhelyezest fordltott sorrendben végEZze.

Javitás

4.16 LED-es oldalso spotvilagitás cseréje

Kulonleges eszkozok

Kulönleges szerszám [00342180]

A keszüléke karbantartásmentes LED-világítással rendelkezik.
A viaglafst kizarolag az ugyfelszolgalat vagy szakkepzett technikusok ja-vithatjak meg!

VESZÉLY

Aramutes veszelye aram alatt lev o alkatrzesek miatt!

Eletveszély a nem megfelelo javitas okozta aramutés miatt

Az elektrmos alkatreszek javitasat kizarolag képzett elektrmü
szeriesz végezheti.
A javitas utan vedegzlessen a VDE 0701-nek vagy az orszagspe
cifikus szabalyozaszoknak megfelelo vizsgalatot.

VESZÉLY

Áramútes veszelye áram alatt levó alkatrészek miatt!

Haláos áramütes

A javitas megkezdese elott legalabb 60 masodperccel valassza le
a keszulekeket az elektromos halozatról.

VIGYAZAT

Éles szélek!
Vagasi sénések
Viseljen védokesztuyt.

Kovetelmeny:

A keszüléket leválasztotta az áramellátásrol.
Az ajto nyitva van

4.16.1 LED-es spotvilagitas eltavolitasa

1. Specialis szerszámmal húzza ki a LED-es spotvilágítást (1).

1. Valassza le a LED-es spotvilagitas elektromos csatlakozoi.

Eltavolitotta a LED-es spotvilagitast.

4.16.2 A LED-es spotvilagitás beszerelése

Az elhelyezest forditott sorrendben végezze.

Javitás

4.17 Felsö LED-vilagítas cseréje

Kulonleges eszkozok

Laposejü csavarhuzó Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletten [00341820]

A készüléke karbantartásmentes LED-világitással rendelkezik.

A vilagitast kizarolag az ugfyfelszolgalat vagy szakkepzett technikusok ja-vilthajek meg!

VESZÉLY

Aramutes veselye aram alatt levalkatreszek miatt!

Eletveszély a nem megfelelo javitas okozta aramutes miatt

Az elektramos alkatreszek javatisat kizarolag képsett elektrum-szeresz végézheti.
A javatis utan vegtesezzen a VDE 0701-nek vagy az orszagspecificus szabalyozasokn megfelelo vizsgalatot.

VESZELY

Aramutés veszélye aram alatt levó alkatrészek miatt! Haláos aramutés

A javtavs megekdese elott legalabb 60 masodperccel valassla le a keszulkeket az elektromos halozatrlo.

VIGYAZAT

Éles szelek!

Vagasi serulsek
Viseljen védokesztyut.

Követelény:

A keszüléket levalasztotta az aramellatársól.
Az ajto nyitva van
Eltavolitotta a keszulék felső szerelvényeit.

4.17.1 LED-vilagitas ehtavolitasa

1. Vigye a LED-vilagitast a bal oldalra.

Levalaszlotta a LED-vilagitás elektromos csallakozásált.

1. Oldja ki a LED-vilagitashoz kapcsoló horgokat.

Javitás

3.Emelje e a keszulktol a LED-vilagitast.

Eltavolitotta a LED-vilagitast.
4.17.2 A felso LED-vilagitas beszerelse
Az elhelyezest forditott sorrendben végEZe.

Javitás

4.18 A LED-es oldalvilagitás cseréje

Kulonleges eszkozok

Tapadokorong 050 mm [00342224]

A keszuléke karbantartásmentes LED-vilagitással rendelkezik.

A vilaglafst kizarolag az ugyfelszolgaiat vagy szakkepzett technikusok ja-vithatjak meg!

VESZELY

Áramútes veszélye áram alatt levő alkatrészek miatt!

Eletveszély a nem megfelelo javitás okozta áramütés miatt

Az elektrmos alkatreszek javitasat kizarolag képzett elektrmū
szeriesz végezheti.
A javitas utan vagezlessona VDE 0701-nek vagy az orszagspe
cifikus szabalyozaszoknak megfelio vizsgalatot.

VESZÉLY

Aramutes veszelye aram alatt lev o alkatreszek miatt!

Iaiosaramutes

A javitas megkezdese elott legalabb 60 masodperccel valassza le
a keszülékeket az elektromos halózatról.

VIGYAZAT

Éles szelek!
Vagasi senulesek
Viseljen védokesztyut.

Követelmeny:

A keszüléket levalasztotta az aramellatársrol.
Az ajto nyitva van
Eltávolitotta a hútószekrény polcait.

4.18.1 LED-es oldvaligagitas eltavolitasa

1. Nyomja a tapadokorongot a LED-es oldalvilagitas felso harmadarra.

Javitás

1. Huzza maga fele a tapadokorongot a LED-es oldalvilagitassal egyutt egyetlen forgo mezulattal.

1. Valassza le az elektromos cisatlakozast a LED-es oldalvilagitasrol. Elavolitotta a LED-es oldalvilagitast.

4.18.2 A LED-es oldvaligagitas beszerelése

1. Csatlakoztassa az elektromos csatlakozast a LED-es oldalvilagitashoz.
2. Rögzütse a LED-es oldvilagitast a helyere a rekeszflon (kattanó hang).
   BeszereiteaLED-es oldvaligitast.
