Termék típusa	Vezeték nélküli fúró-csavarbehajtó
Márka	Metabo
Modell	BS 18 L BL Q
Tápellátás	CAS kompatibilis 18 V Li-Ion akkumulátor
Üresjárati fordulatszám (1. fokozat)	0 - 450 ford/perc
Üresjárati fordulatszám (2. fokozat)	0 - 1900 ford/perc
Maximális nyomaték	60 Nm
Tokmány	13 mm kulcs nélküli tokmány
Fúrási kapacitás (acél)	13 mm
Fúrási kapacitás (fa)	80 mm
Súly	1,8 kg (akkumulátor nélkül)
Méretek (H x Sz x M)	220 x 80 x 200 mm
Zajszint (LpA)	86 dB(A)
Rezgési szint (fúrás)	2,5 m/s²
Ajánlott töltő	ASC 55, ASC 145
Töltési idő (4 Ah akkumulátor)	Körülbelül 60 perc (töltőtől függően)
Védelem	Motorfék, elektronikus fordulatszám-szabályozás, orsózár
Karbantartás	Tisztítsa meg a szellőzőnyílásokat, kerülje a nedvességet
Pótalkatrészek	Akkumulátorok, töltő, tokmány, kapcsoló
Javíthatóság	Metabo szakember általi javítás
Védelmi osztály (töltő)	II
Garancia	2 év (lásd a feltételeket)

Gyakran ismételt kérdések - BS 18 L BL Q METABO

Hogyan kell feltölteni a BS 18 L BL Q fúró akkumulátorát?

Helyezze be az akkumulátort teljesen a töltő csúszó rekeszébe. A vezérlőjelző (3) villog a töltés alatt. A végén a jelző folyamatosan világít, és a töltő karbantartó üzemmódba kapcsol.

Mit jelent a folyamatosan világító figyelmeztető jelző?

A folyamatosan világító figyelmeztető jelző (4) azt jelzi, hogy az akkumulátor túl magas vagy túl alacsony hőmérséklet miatt nem töltődik. Ha a hőmérséklet 0°C és 50°C között van, a töltés automatikusan elindul.

Mit tegyen, ha a figyelmeztető jelző villog?

A villogó figyelmeztető jelző hibás akkumulátort vagy rosszul behelyezett akkumulátort jelez. Azonnal vegye ki az akkumulátort a töltőből, és ellenőrizze az állapotát.

Használhatok nem Metabo töltőt?

Nem, csak az ajánlott Metabo vagy CAS (Cordless Alliance System) töltőket használja. Nem megfelelő töltő használata károsíthatja az akkumulátort vagy tüzet okozhat.

Mekkora az akkumulátor feszültsége?

A BS 18 L BL Q fúró 18 V Li-Ion akkumulátorokat használ, amelyek kompatibilisek a CAS rendszerrel.

Hogyan kell tisztítani a töltőt?

A tisztítás előtt húzza ki a töltőt. A házat és a szellőzőnyílásokat száraz ruhával tisztítsa. Soha ne helyezzen tárgyakat a nyílásokba.

Hagyhatom az akkumulátort a töltőn a töltés után?

Igen, a töltő a töltés befejezésekor automatikusan karbantartó üzemmódba kapcsol. Az akkumulátor kockázat nélkül csatlakoztatva maradhat.

Mit tegyen füstképződés esetén?

Azonnal húzza ki a töltő tápkábelét. Távolodjon el a készüléktől, és lépjen kapcsolatba a Metabo vevőszolgálattal.

Hogyan tudhatom, hogy az akkumulátor teljesen feltöltődött?

A vezérlőjelző (3) folyamatosan világít, ha az akkumulátor feltöltődött. Az akkumulátoron nyomja meg a gombot a töltési állapot megjelenítéséhez.

Milyen típusú akkumulátorok kompatibilisek az ASC 55 töltővel?

Az ASC 55 töltő kompatibilis a Li-Ion akkumulátorokkal (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cella) és a NiCd akkumulátorokkal (12 V, 1,7 Ah, 10 cella). Soha ne töltsön újratölthetetlen elemeket.

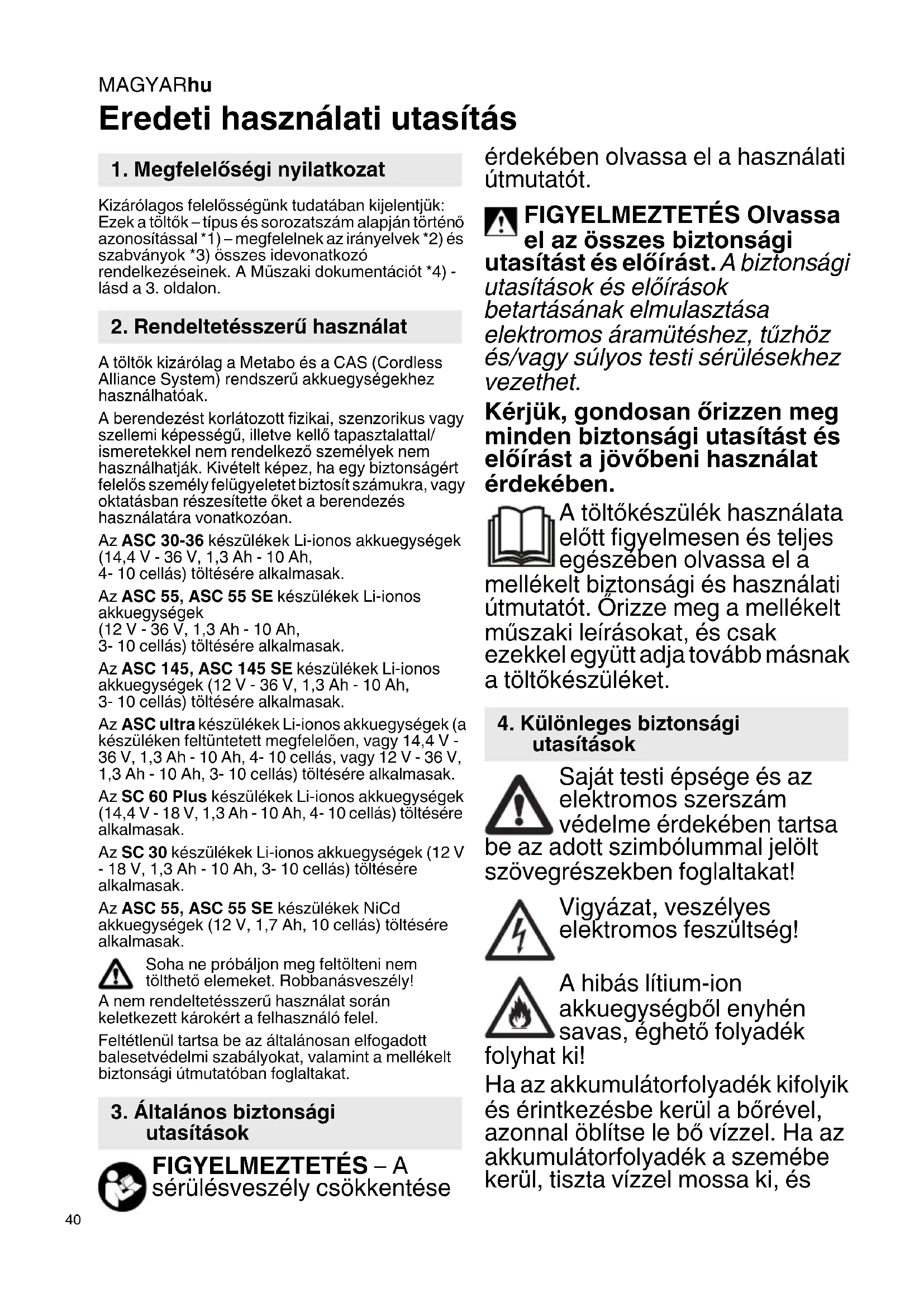

HASZNÁLATI ÚTMUTATÓ BS 18 L BL Q METABO

Eredeti használatiutasítás

1. Megfeleloséginyilatkozat

Kizárolagos felelosségunk tutadaban kijelentjuk: Ezek a toltok -tipus es sorozatszám alapján torten' azonositással *1)- megfelelnek az irányelvek *2) es szabványok *3) osszes idevonatkozo rendelkezeseinek. A Muszaki dokumentáciot *4)- lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizarolag a Metabo és a CAS (Cordless Alliance System) rendszerü akkuegységekhez hasznalhatóak.

A berendezest korlatozott fizikai, szenzorikus vagy szellemi képességü, illetev kello tapasztalattal/ ismeretekkel nem rendelkező személyek nem hasznalhatják. Kivételt képez, ha egy biztonságert felelos személy felügyeletet biztosít számukra, vagy oktatásban részesitette öket a berendezés hasznalatára vonatkozoan.

Az ASC 30-36 keszülékek Li-ionos akkuegységek (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellas) toltésere alkumasak.

Az ASC 55, ASC 55 SE keszülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltéséré alkalmasak.

Az ASC 145, ASC 145 SE keszulekek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmasak.

Az ASC ultra készülékek Li-ionos akkuegységek (a készüléken felttuntetett megfeleloen, vagy 14,4 V -36 V, 1,3 Ah - 10 Ah, 4-10 cellas, vagy 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésère alkalamasak.

Az SC 60 Plus keszülékek Li-ionos akkuegysékek (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellas) toltésere alkalmasak.

Az SC 30 keszülékek Li-ionos akkuegységek (12 V -18 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmasak.

Az ASC 55, ASC 55 SE keszülékek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellas) toltésere alkalmasak.

Soha ne probáljon meg feltölteni nem tölthetó elementek. Robbanásvezély!

A nem rendeltetesszeru hasznalat soran keletkezett krokert a felhasznalo feel.

Feltétlenül tartsa be az általanosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi utmutatóban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentése

érdekében olvassa el a használati utmutató.

FIGYELMEZTETÉS Olvassa el az összes biztonságiutasítást és elöirást. Abiztonságilutasítások és elöirások betartásanak elmulasztásalektromos áramütéshez, tuzhöz és/vagy súlyos testi serülsekhez gezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasítást eselóirast a jovobeni használat\ erdekében.

A toltokeszulék hasznalata elott figyelmesen es teljes egészeben olvassa el a mellekeltBiztonsagyishasznalati utmutatot.Orizze meg a mellekelt muszaki leirasokat,esCsak ezekkel egyutt adja tovabb masnak a toltokszuléket.

4. Különleges biztonságiutasítások

Sajat testi épsege és az
elettromos szerszám
védelme érdekében tartsa

be az adott szimbóolummal jerölt szövegrészekben foglaltakat!

Vigyázat, veszélyes
elektromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék

folyhat ki!

Ha az akkumulatorfolyadek kifolyik és erintkezésbe kerül a bőrevel, azonnal öblítse le bővizzel. Ha az akkumulatorfolyadek a szemébe kerül, tiszta vizzel mossa ki, és

haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltoltott akkuegységet nem szabad ujra feltolteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuleket a nedvessegt!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekek számára nem hozzáférhétő helyen!

Tüz vagy füst keletkeşesekor
azonnal húzza ki a tõltokészülék
hálozati csatlakozódugojat!

Ne dugjon semmit az
akkumulatortö keszülék
szellőzonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókkerl.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan péda értékuek.

1 akkuegység (nem része a szallitasi terjedelemnek)
2csuszóérintkezó
3 Üzemeléskijelző
4 f i g y e l m e z t et kijelzö

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizze, hogy a szerszám típustáblaján megadott halózati feszültseg és frekvencia megfelel-e az On altal hasznalt halózat adatainak.

Az ehez hasonlo, egyenaramot eloallito keszulekek befolyasolhatjak az egyszeru hibaaramu vedokapcsolok mukodeset. Hasznaljon "F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokeszülek üzembe helyezese elott gyozodjon meg rola, hogy a szellozonyilasok szabadok. A mas targyakhoz betartando legkisebb ravolsag legalabb 5 cm!

6.1 Onteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 masodpercre egymás utan felvillannak, a beepitett ventilator kb. 5 masodpercig jr.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegséget teljesen, utkozésig tolja fel a (2) csuszó erintkezőre.

Az üzemeléskijelző (3) villog.

Megiegyzés: Li-ionos akkuegységnlúgy jelezheti ki a toltessintet, hogy elször kiveszi az akkuegységet a toltokészulékból, majd megnyomja az akkuegységen levó gombot.

7.2 Fenntartó-toltes

Ha a toltes befejezodott, az akkumulatortoltokeszulek automatikusan fenntarto toltesre kapcsol at.

Az akkuegység az akkumulatortólto keszülékben maradhat, és igy mindig uzemkesz.

100%

Az uzemeléskijelzö (3) folyamatosan világit.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem toltódk. A homérseklet tul magas vagy tul alacsony. Ha az akkuegység homérseklete 0^ircC és 50^ircC koze kerül, a toltési folyamat automatikusan elkezdódk.

8.2 A figyelmeztetó kijelzo (4) villog

MAGYARhu

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem tolták fel megfeleloen a csuszó érintkezőre (2). Lásd a 7.1. fejezetet.

9. Javitás

TöltokészüléketCsak villamos szakember javithat!

Amennyiben a keszülék halózati
csatlakozóvezetéke megsérül, akkor azt a
sérülèsek elkerülèse érdekében a gyártóval, a
gyartó ügyfélszolgálatával vagy hasonloan képzett
szemellyel ki kell cseréteti.

A javitasra szoruló Metabo toltokszülékek kerjuk, forduljon Metabo szakkereskedojéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitására és ujrahasznosítására vonatkozo helyi elóirásokat.

Csak az EU tagországok esetében: soha ne dobjon elektramos kéziszerszámot a haztarásí hulladék kozé! A 2012/19/EU sz., a régi

electromos élektronikus berendezéskrol énnak nemzeti jogba valo atvételeról szólo Europai Irányelvnek megfeleloen a használt elektromos szerszámokat külön kell gyüjteni és környezetbarát ujrahasznosításba kell helyezni.

11. Muszaki adatok

Lásda 3. oldalt.

U = az akkuegységek feszültsegtartománya

C = az akkuegység kapacitasa

Ic =toltoaram t 1) ido

1) Az akkuegység maradék kapacitasától, valamint hómér sékletétól fuggöen a valós toltési idok elterhetnek a megadottaktól.

Megengedett környezeti hómér séklet toltés során: 0^ircC - 40^ircC

A muszaki valtoztatás joga a továbbfejlesztés érdekében fenntartva.

Il védóosztályba tartozó készülék

Valtoáram
