Produkta veids	Bezvadu urbjskrūvgriezis
Zīmols	Metabo
Modelis	BS 18 L BL Q
Barošana	CAS saderīgs 18 V litija jonu akumulators
Tukšgaitas ātrums (1. ātrums)	0 - 450 apgr./min
Tukšgaitas ātrums (2. ātrums)	0 - 1900 apgr./min
Maksimālais griezes moments	60 Nm
Sējējpatrona	Bezatslēgas sējējpatrona 13 mm
Urbšanas jauda (tēraudā)	13 mm
Urbšanas jauda (kokā)	80 mm
Svars	1,8 kg (bez akumulatora)
Izmēri (G x P x A)	220 x 80 x 200 mm
Trokšņa līmenis (LpA)	86 dB(A)
Vibrācijas līmenis (urbšana)	2,5 m/s²
Ieteicamais lādētājs	ASC 55, ASC 145
Uzlādes laiks (4 Ah akumulators)	Aptuveni 60 min (atkarībā no lādētāja)
Aizsardzība	Motora bremze, elektroniskais ātruma regulators, vārpstas bloķētājs
Apkope	Tīrīt ventilācijas atveres, izvairīties no mitruma
Rezerves daļas	Akumulatori, lādētājs, sējējpatrona, slēdzis
Remontējamība	Remonts veicams Metabo speciālistam
Aizsardzības klase (lādētājs)	II
Garantija	2 gadi (skatīt nosacījumus)

Bieži uzdotie jautājumi - BS 18 L BL Q METABO

Kā uzlādēt BS 18 L BL Q urbjskrūvgrieža akumulatoru?

Ievietojiet akumulatoru līdz galam lādētāja bīdāmajā slotā. Uzlādes laikā kontroles indikators (3) mirgo. Beigās indikators iedegas pastāvīgi, un lādētājs pārslēdzas uz uzturēšanas režīmu.

Ko nozīmē pastāvīgi degošs brīdinājuma indikators?

Pastāvīgi degošs brīdinājuma indikators (4) norāda, ka akumulators netiek uzlādēts pārāk augstas vai pārāk zemas temperatūras dēļ. Ja temperatūra ir no 0°C līdz 50°C, uzlāde sāksies automātiski.

Ko darīt, ja brīdinājuma indikators mirgo?

Mirgojošs brīdinājuma indikators norāda uz bojātu akumulatoru vai nepareizi ievietotu akumulatoru. Nekavējoties izņemiet akumulatoru no lādētāja un pārbaudiet tā stāvokli.

Vai es varu izmantot lādētāju, kas nav Metabo?

Nē, izmantojiet tikai ieteicamos Metabo vai CAS (Cordless Alliance System) lādētājus. Nepiemērota lādētāja izmantošana var sabojāt akumulatoru vai izraisīt ugunsgrēku.

Kāds ir akumulatora spriegums?

Urbjskrūvgriezis BS 18 L BL Q izmanto 18 V litija jonu akumulatorus, kas ir saderīgi ar CAS sistēmu.

Kā tīrīt lādētāju?

Pirms tīrīšanas atvienojiet lādētāju. Izmantojiet sausu drānu, lai notīrītu korpusu un ventilācijas spraugas. Nekad neievietojiet priekšmetus spraugās.

Vai es varu atstāt akumulatoru uz lādētāja pēc uzlādes?

Jā, pēc uzlādes pabeigšanas lādētājs automātiski pārslēdzas uz uzturēšanas režīmu. Akumulatoru var droši atstāt pievienotu.

Ko darīt, ja parādās dūmi?

Nekavējoties atvienojiet lādētāja strāvas vadu. Netuvojieties ierīcei un sazinieties ar Metabo pēcpārdošanas servisu.

Kā uzzināt, vai akumulators ir pilnībā uzlādēts?

Kontroles indikators (3) iedegas pastāvīgi, kad akumulators ir uzlādēts. Uz akumulatora nospiediet pogu, lai parādītu uzlādes stāvokli.

Kādi akumulatoru veidi ir saderīgi ar ASC 55 lādētāju?

ASC 55 lādētājs ir saderīgs ar litija jonu akumulatoriem (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 šūnas) un NiCd akumulatoriem (12 V, 1,7 Ah, 10 šūnas). Nekad neuzlādējiet neuzlādējamas baterijas.

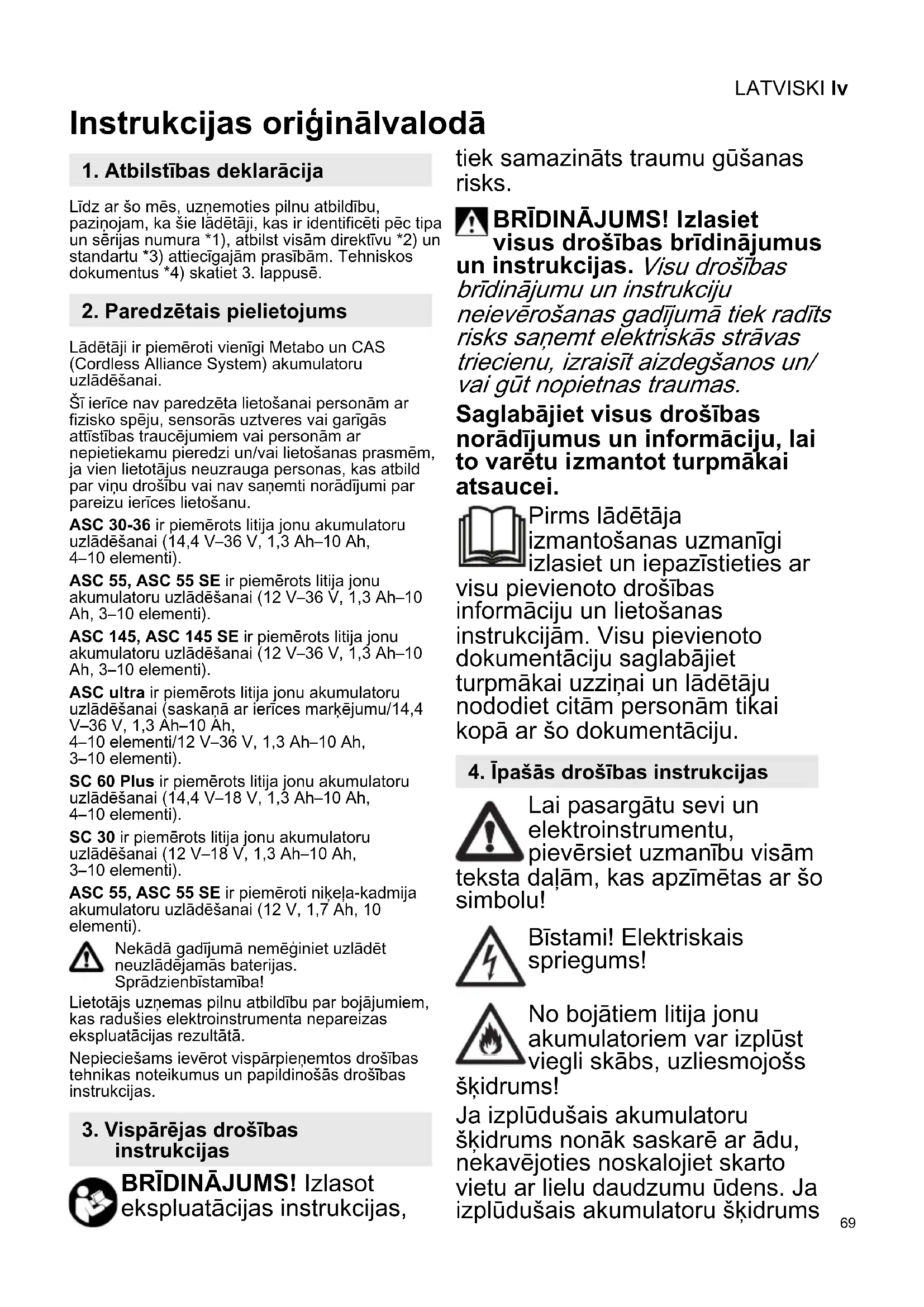

LIETOŠANAS INSTRUKCIJA BS 18 L BL Q METABO

Lidz ar so mēs, uznemoties pilnu atbildūb,
pazinojam, ka sie lādētāji, kas ir identificēti pēc tipa
un sérijas numura 1), atbilst visām direktīvu 2) un
standartu 3) attiecigajam prasībam. Tehniskos
dokumentus 4) skatiet 3. lappuse.

2. Paredzêais pielietojums

Ladetaji ir piemeroiti vienigi Metabo un CAS (Cordless Alliance System) akumulatoru uzladesanai.

Ši erice nav paredzeta lietošanai personam ar fizisko speju, sensoras uzveres vai garigas attistibas traucējumiem vai personam ar nepietiekamu pieredzi un/vai lietošanas prasmém, ja vien lietotājus neuzrauga personas, kas atbild par vinu drošibu vai nav sanemti noradijumi par pareizu erices lietošanu.

ASC 30-36 ir piemeroits litija jonu akumulatoru uzladesanai (14,4 V-36 V, 1,3 Ah-10 Ah, 4-10 elementi).

ASC 55, ASC 55 SE ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC 145, ASC 145 SE ir piemeroits litija jonu akumulatoru uzladeesanai (12 V-36 V, 1,3 Ah-10 Ah, 3-10 elementi).

ASC ultra ir piemeroits litija jonu akumulatoru uzladeesanai (saskana ar ierices markejumu/14,4 V-36 V, 1,3 Ah-10 Ah, 4-10 elementi/12 V-36 V, 1,3 Ah-10 Ah, 3-10 elementi).

SC 60 Plus ir piemeroits litija jonu akumulatoru uzladesanai (14,4 V-18 V, 1,3 Ah-10 Ah, 4-10 elementi).

SC 30 ir piemeroits litija jonu akumulatoru uzladeesanai (12 V-18 V, 1,3 Ah-10 Ah, 3-10 elementi).

ASC 55, ASC 55 SE ir piemeroi nikela-kadmija akumulatoru uzladešanai (12 V, 1,7 Ah, 10 elementi).

Nekādā gadijuma nemēginiet uzlādet neuzlādejamās baterijas. Sprādzienbīstamība!

Lietotajs uznemas pilnu atbildibu par bojajumiem, kas radusies elektroinstrumenta nepareizas ekspluatacijas rezultata.

Nepiecesams ieverot vispaprienemtos drošibas tehnikas noteikumus un papildinošas drošibas instrukcijas.

3. Visparejas drošibas instrukcijas

BRIDINAJUMS! Izlasot eksplaatacijas instrukcijas,

tiek samazinats traumu gusanas risks.

BRIDINAJUMS! Izlasiet visus drošibas bridinajumus un instrukcjas. Visu drošibas bridinajumu un instrukcju neieverosanas gadijuma tiek radits risks sanemt elektriskas stravastriecienu, izraisit aizdegsanos un/ vai gut nopjetnas traumas.

Saglabajiet visus drošibas
norādijumus un informaciju, laito varētu izmantot turpmakai
atsaucei.

Pirms lādētāja izmantošanas uzmanīgi izlasiet un iepazīstieties ar

4. Ipašās drošibas instrukcijas

Lai pasargatu sevi un elektroinstrumentu, pieversiet uzmanibu visam daß, kas apzimetas ar so u!

Bistami! Elektriskais spriegums!

No bojatiem litija jonu akumulatoriem var izplust viegli skabs, uzliesmojoss

skidrums!

Ja izpludusais akumulatoru skidrums nonak saskare ar adu, nekavejoties noskalojiet skarto vietu ar lielu daudzumu udens. Ja izpludusais akumulatoru skidrums

LATVISKIIv

ieklust acis, izskalojiet tās ar tiruūdeni un nekavejoties versieties pie ārsta.

Neveiciet pilnigi uzladeta akumulatora ladešanu!

Izmantošanai vienīgi
iekstelpās.

Sargietladetaju no mitruma!

lerices lietošana berniem nav pielaujama.

Ir jauzmana, lai berni nespelētos ar ieri ci.

Berniem ir jaatrodas droša attaluma no akumulatoru ladetāja un darba zonas!

Glabajiet akumulatoru ladetaju berniem nepieejama viet.

Konstatejot dūmu izdalīsanos vailiesmas, nekavējoties atvienojietladetāju no elektrotikla!

Nekādā gadījuma nemēginiet
ievietot sveskermenus
akumulatoru lādētāja gaisa
atverēs. Pastāv risks gut
elektrotriecenu un izraisit
tssavienojumu elektrotīklā!

Nelietojiet bojatus akumulatorus!
Vietas, kur pastay augsts metala
puteklu koncentracijas limenis,
neveiciet akumulatoru uzladi,
izmantojot ladetajus ar GAISA
DZEESESHANU.

5. Pärskats

Skat. 2. lappusi. Atteli var atskirties no realasierices.

1 Akumulators (naviekjauts komplektacija)
2 Slidligzda
3 Darbības indicators
4 Brīdinājuma indicators

6. levade eksplaatacija

Pirms pievienosanas elektrotiklam parliecinieties, ka stravas sprieguma un frekvences nominalās vertibas, kas

noraditas uz uzimes, atbilst elektroenergijas padevei.

Sū un tai lidzīgas ierices, kas génére lidzstrāvu, varietekmēt strāvas nopūdes aizsargslēdžu daribbu. Izmantojiet F tipa vai jaudigakus strāvas nopūdes aizsargslēdžus, kuru nominā paliekoša strāva ir maks. 30 mA.

Uzsakotladetaja ekspluataciju, parliecinieties, ka nav nosprostotas gaisa atveres. Minimalais attalums lidz apkart esosajiem objektiem ir 5 cm.

6.1 leslēgšanas paśpārbaude

Piesledziet elektribas kontaktdaksu kontaktligzdai.

Bridinajuma indicators (4) un darbibas indicators

(3) viens péc otra izgaismosies apmēr am 1 sekundi, un uzstādītais ventilators ieslēgsies apmēr am uz 5 sekundēm.

7. Lietošana

Izgaismojas darbības indicators (3).

Piezime. Lai uz litija jonu akumulatoriem tiktu atainots uzlades limenis, atvienojiet akumulatoru no ladetaja un tad piespieiediet pogu, kas atrodas uz akumulatora.

7.2 Uzlades saglabăsana

Tiklidz uzlades process ir pabeigts, akumulatoru lidetajs automatiski aktivizije uzlades saglabasanas rezimu.

Akumulatoru drikst neatvienot no lidetaja, un tadā veidā tas vienmerBUS gatavs izmantošanai.

100%

Darbības indicators (3) ir pastāvīgi izgaismots.

8. Klüme

8.1 Brīdinājuma indicators (4) ir pastāvīgi izgaismots.

Akumulators nav uzladejies. Temperatura ir parak augsta/zema. Kad akumulatora temperatura ir robezas no 0^ lidz 50^ , uzlades process sakas automatiski.

8.2 Mirgo bridinajuma indicators (4)

• Akumulators ir bojats. Nekavejoties atvienojiet akumulatoru no lidetaja.
• Akumulators nav pareizi ivietots slidligzdā (2). Skatiet 7.1. nodalu.

9. Remonts

Ladetaja remontu drikst veikt tikai kvalificeti elektriki!

Ja ir bojats ladetaja elektriskais vads, lai noverstu traumu gusanas vai ipasuma bojasanas risku, tanaomaina ir javeic raztajam vai raztaja pilnvarotam klientu apkalposanas servisam, vait citam lidzvergam kvalificetam specialistam.

Ja jusu Metabo ladetajiem ir nepiecesams remonts, sazinieties ar vietejo Metabo parrstavi. Adreses skatiet vietne www.metabo.com.

10. Vides aizsardzība

Likvidejot un pārstrādājot nolietotas iekārtas,
piederumus un iepakojuma materiālus, ieverojiet
visus valsts attiecigos spekā esos likumus un
noteikumus.

Attiecas tikai uz ES valstim: nekadā gadjumā neatbrivojieties no elektriskajam iericem kopā ar sadzives atkritumiem.

Saskaña ar Eiropas vadliniju 2012/19/ES par nolietotu elektrisko un elektrisko apríkojumu un tāsistenošanu dalibvalstu likumdošanas sistemas nolietoti elektriskie instrumenti ir jāsavac atseviški un janodod videi nekaitigai pārsträdei其中之一 izejvielu iegūsanai.

11. Tehniskas specifikacijas

Skat. 3. lappusi.

U = akumulatoraspiregums
C akumulatorakapacitate
=uzlades strava
t = uzlades faiks

1) Patiesais uzlades laiks var atskirties no tehniskajas specifikacijas noradita atkaribna no atlikusas akumulatora jaudas un temperaturas.

Pielaujama vides temperatura uzlades laika: 0^ lidz 40^ .

Šī informácija var tikt mainīta tehnologiju attistības rezultātā.

Ierices aizsardzibas klase - II
mainstrava
