HASZNÁLATI ÚTMUTATÓ KN3C76A(X)EU S INDESIT

Használati útmutató,1

FIGYELEM,2

A készülék leírása- A készülék áttekintése,

A készülék leírása- Kezelőpanel, 7

Üzembe helyezés2

Bekapcsolás és haszná\$at,

A főzőlap használata, 56

A sütő használata, 59

Óvintézkedések és tanácsók,

Karbantartás és ápolás,

Szerviz, 62

FR

ATTENTIONATTENTION

FIGYELEM: A készülék és annak hoz- záférhető részei a használat közben rend- kívüli módon felmelegedhetnek.

Vigyázzon, hogy nehogy hozzáérjen a fűtőelemekhez.

Ha a gyermekek nincsenek folyamatos felügyelet alatt, tartsa távol a 8 éven aluli gyermekeket.

Ezt a készüléket a 8 éves kort betöltött gyermekek, valamint a testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek csak megfelelő felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják. Vigyázzon, hogy a gyermekek ne játsszanak a készülékkel. A tisztítási és karbantartási műveleteket gyermekek felügyelet nélkül nem végezhetik.

FIGYELEM: A tűzhelyen felügyelet nélkül otthagyott zsír vagy olaj veszélyes lehet, és tüzet okozhat.

SOHA ne próbálja meg vízzel eloltani a tüzet, hanem zárja el a készüléket, és takarja le a lángot például fedővel vagy tűzálló takaróval.

Az üveg sütőajtó tisztításához ne használjon súrolószereket vagy vágóéllel rendelkező fémspatulát, mivel azok összekaristolhatják az ajtó felületét, ami pedig az üveg összetöréséhez vezethet.

A fi ók (ha van) belső felületei felmelegedhetnek.

A készülék tisztításához soha ne használjon göztisztítót vagy nagynyomású tisztítót.

A készülék tetejének kinyitása előtt minden nedvességet töröljön le róla. Ne csukja le az üvegtetőt (ha van), ha a gázégők vagy elektromos főzőlapok még melegek.

FIGYELEM: Az esetleges áramütések elke-rülése érdekében a lámpa kicserélése előtt győződjön meg arról, hogy a készülék ki van kapcsolva.

FIGYELEM: Tüzveszély: Ne hagyjon tárgyakat a főzőfelületen.

FIGYELEM: Amennyiben az üvegkerámia felülete megkarcolódna, az esetleges áramütés elkerülése érdekében kapcsolja ki a készüléket.

1 2 3 4 5 6 7 8 9 10 11 5

FR

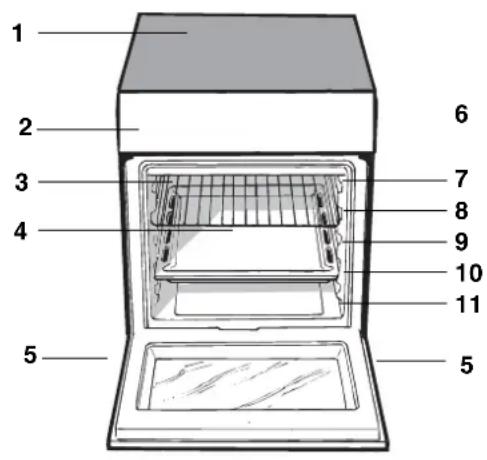

A készülék leírása A készülék áttekintése

1.A kerámia főzőlap
2.Kapcsoló tábla
3. Sütō rács
4.Serpenyő vagy sütötepsi
5.Állítható lábacska vagy láb
6.TÁLCASÍNEK
7.helyzet 5
8. helyzet 4
9. helyzet 3
10.helyzet 2
11.helyzet 1

©

FR

! Fontos, hogy megtartsa ezt a kézikönyvet, hogy szükség esetén bármikor belenézhessen. Ha a készüléket eladja, elajándékozza vagy áthelyezi, győződjön meg róla, hogy a kézikönyvet is átadja vele!
! Olvassa el figyelmesen az utasításokat: fontos információkat tartalmaznak az üzembe helyezésról, a használatról és a biztonságról.
! A készülék üzembe helyezését szakembernek kell elvégeznie az itt található utasításoknak megfelelően.
! A beállítási, karbantartási stb. munkálatokat áramtalanított készüléken kell elvégezni.

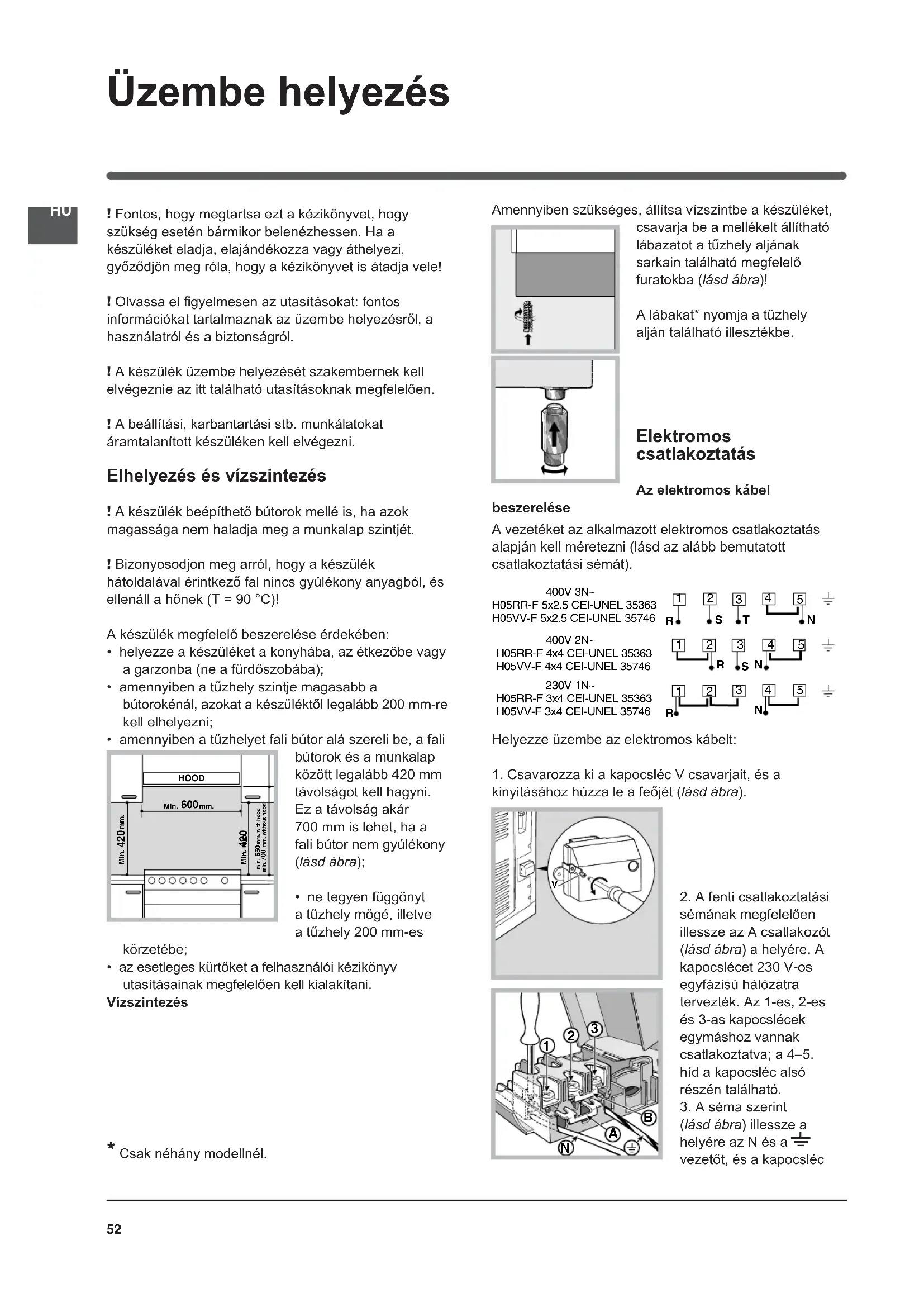

Elhelyezés és vízszintezés

! A készülék beépíthető bútorok mellé is, ha azok magassága nem haladja meg a munkalap szintjét.
! Bizonyosodjon meg arról, hogy a készülék hátoldalával érintkező fal nincs gyúlékony anyagból, és ellenáll a hőnek (T = 90 °C)!

A készülék megfelelő beszerelése érdekében:

• helyezze a készüléket a konyhába, az étkezőbe vagy a garzonba (ne a fürdőszobába);
• amennyiben a tűzhely szintje magasabb a bútorokénál, azokat a készüléktől legalább 200 mm-re kell elhelyezni;

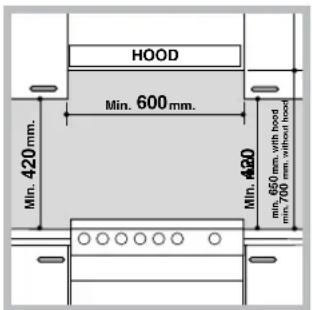

• amennyiben a tűzhelyet fali bútor alá szereli be, a fali

HOOD Min. 600 mm. Min. 420 mm. Min. 420 min. 650 mm, with hood min. 700 mm, without hood

bútorok és a munkalap között legalább 420 mm távolságot kell hagyni. Ez a távolság akár 700 mm is lehet, ha a fali bútor nem gyúlékony (lásd ábra);

- ne tegyen függönyt a tűzhely mögé, illetve a tűzhely 200 mm-es

körzetébe;

- az esetleges kürtőket a felhasználói kézikönyv utasításainak megfelelően kell kialakítani.

Vízszintezés

* Csak néhány modellnél.

Amennyiben szükséges, állítsa vízszintbe a készüléket,

csavarja be a mellékelt állítható lábazatot a tűzhely aljának sarkain található megfelelő furatokba (lásd ábra)!

A lábakat* nyomja a tűzhely alján található illesztékbe.

Elektromos csatlakoztatás

Az elektromos kábel

beszerelése

A vezetéket az alkalmazott elektromos csatlakoztatás alapján kell méretezni (lásd az alább bemutatott csatlakoztatási sémát).

400V 3N\~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

400V 2N\~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

230V 1N\~ H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3x4 CEI-UNEL 35746

1 2 3 4 5 R S T N 1 2 3 4 5 R S N 1 2 3 4 5 R N

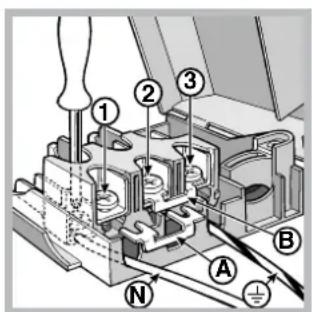

Helyezze üzembe az elektromos kábelt:

1. Csavarozza ki a kapocsléc V csavarjait, és a kinyitásához húzza le a feőjét (lásd ábra).

1. A fenti csatlakoztatási sémának megfelelően illessze az A csatlakozót (lásd ábra) a helyére. A kapocslécet 230 V-os egyfázisú hálózatra tervezték. Az 1-es, 2-es és 3-as kapocslécek egymáshoz vannak csatlakoztatva; a 4–5. híd a kapocsléc alsó részén található.
2. A séma szerint (lásd ábra) illessze a helyére az N és a 1= vezetőt, és a kapocsléc

alsó csavarjainak meghúzásával végezze el a csatlakoztatásokat.

1. A megmaradt vezetékeket kösse be az 1-es, 2-es és 3-as kapocslécekbe, és húzza meg a csavarokat.
2. Rögzítse a kábelt a megfelelő kábelrögzítőbe.
3. A V csavarokkal zárja vissza a kapocsléc fedőjét.

Az elektromos kábel bekötése a hálózatba

Szereljen a kábelre a készüléken elhelyezett adattáblán feltüntetett terhelésnek megfelelő szabványos csatlakozódugót (lásd Műszaki adatok táblázat). Egy, a készülék és a hálózat közé szerelt minimum 3 mm-es kontaktnyílású omnipoláris megszakítóval csatlakoztassa a készüléket közvetlenül a hálózathoz. A megszakítót a jelzett terhelésre kell méretezni, és meg kell felelnie az NFC 15–100 szabványoknak (a földelés vezetőit a megszakító nem szakíthatja meg). A hálózati kábelt úgy kell elhelyezni, hogy sehol se érhesse 50 °C-nál magasabb hőmérséklet.

A csatlakoztatás előtt győződjön meg arról, hogy:

• az aljzat rendelkezzen földeléssel és feleljen meg a szabványnak;
• az aljzat képes legyen elviselni a készülék adattábláján feltüntetett maximális teljesítmény terhelését;
• a tápfeszültség feleljen meg az adattáblán feltüntetett értékeknek;
• az aljzat kompatíbilis a készülék csatlakozódugójával. Amennyiben az aljzat nem kompatíbilis a csatlakozódugóval, a cseréhez hívjon engedéllyel rendelkező szakembert. Ne használjon hosszabbítókat vagy elosztót.

! A beszerelt készülék elektromos kábelének és a fali csatlakozónak könnyen hozzáférhetőnek kell lennie.

! A kábel nem hajolhat meg és nem lehet összenyomva.

! A kábelt rendszeresen ellenőrizni kell, és cseréjét kizárólag engedéllyel rendelkező szakember végezheti el.

! A fenti előírások be nem tartása esetén a gyártó elhárít minden felelősséget.

* Csak néhány modellnél.

ADATTÁBLÁZAT
Méretek	Szélesség: 41cmMagasság: 34 cmMélység: 39 cm
Térfogat	KN3C76A/FR S 56 IKN3C76A/BG S 56 IKN3C76A/EU S 59 I
Az ételmelegítő részhasznos méretei	Szélesség: 42 cmMagasság: 23 cmMélység: 44 cm
A hálózati áramfeszültsége ésfrekvenciája	Lásd az adattáblán.
Kerámia főzőlapBal elsőBal hátsóJobb hátsóJobb elsőA kerámia főzőlapokenergiafelvételemax.	1200 W1700/ 1800* W1200 W1700/700* W5800-5900 W
ENERGIAOSZTÁLY	A villamos sütők energiafogyasztásicímkézéséről szóló 2002/40/EKirányely.EN 50304 szabványTermészetes hőáramlás névlegesenergiafogyasztása – melegítő funkció:Hagyományos ____Kényszer hőáramlási osztály névlegesenergiafogyasztása – melegítő funkció:Süteménysütés [IMAGE]
A készülék megfelel az alábbi uniósirányelveknek: 2006.12.12-i2006/95/EGK irányely (alacsonyfeszültség) és annak módosításai –2004.12.15-i 04/108/EGK irányely(elektromágneses összeférhetőség) ésannak módosításai – 1993.07.22-i93/68/EGK irányely és annakmódosításai.2006/96/EGK1275/2008 (Stand-by/ Off mode)

Adattáblán, helyezkedik el a fedelet, vagy, miután a Sütőtér indult, a bal oldali falon a sütőbe.

Bekapcsolás és használat

A gázégő típusának azonosításához tekintse meg a „A gázégők és a fúvókák jellemző adatai” című fejezetben található ábrákat.

A sütő használata

! Első bekapcsoláskor működtesse a sütőt üresen legalább egy óra hosszat maximum hőmérsékleti fokozaton és csukott ajtó mellett. Ezután kapcsolja ki a sütőt, nyissa ki az ajtaját, és szellőztesse ki a helyiséget. A keletkezett szag a sütő védelmére használt anyagok elpárolgásából származik.
! Használatbavétel előtt gondosan húzza le a készülék oldalaira felragasztott műanyag filmrétegeket.
! Soha ne támasszon semmit közvetlenül a sütő aljának, mert a zománc megsérülhet.
! Az elektromos programozóval* ellátott készülékeknél az elektromos sütő használatához a sütési mód kiválasztása előtt nyomja meg egyidejűleg a és gombot (a kijelzőn megjelenik a szimbólum).

1. A PROGRAMVÁLASZTÓ tekerőgomb elforgatásával válassza ki a kívánt sütési programot.
2. A HÖMÉRSÉKLET-SZABÁLYZÓ tekerőgombbal válassza ki a programhoz ajánlott, vagy a kívánt hőmérséklet.

A vonatkozó táblázatban kikereshetők az ajánlott sütési módok és az azokhoz tartozó javasolt hőmérsékletek (lásd Sütési táblázat).

Sütés alatt a következőket mindig megteheti:

• A PROGRAMVÁLASZTÓ tekerőgomb segítségével módosíthatja a sütési programot.
• A HÖMÉRSÉKLET-SZABÁLYZÓ tekerőgomb segítségével módosíthatja a hőmérsékletet.
• A PROGRAMVÁLASZTÓ tekerőgomb „0” helyzetbe állításával megszakíthatja a sütést.

! A sütöedényeket mindig a mellékelt rácsokra tegye.

HÖMÉRSÉKLET-SZABÁLYZÓ ellenőrzőlámpa

Ha ég, a sütő be van kapcsolva. A lámpa akkor alszik ki, ha a sütő belsejében a hőmérséklet eléri a kívánt értéket. Ekkor a lámpa váltakozva kigyullad és kialszik, jelezve, hogy a hőmérséklet-szabályzó működik, és állandó értéken tartja a hőmérsékletet.

* Csak néhány modellnél.

Sütővilágítás

Amennyiben a PROGRAMVÁLASZTÓ tekerőgombot egy, a „0”-tól eltérő helyzetbe forgatja, a sütővilágítás kigyullad. A világítás a sütő működése során

bekapcsolva marad. Ha a tekerögombot a as állásba kapcsolja, a lámpa kigyullad, azonban melegítő funkció nem lép működésbe.

Elektronikus időzítés\*

Lehetővé teszi az óra és a visszaszámláló funkció megjelenítését.

! Minden funkció a beállítását követően körülbelül 7 másodperc elteltével aktiválódik.

Az óra visszaállítása

A készülék hálózathoz való csatlakoztatásakor, illetve áramkimaradást követően a kijelzőn az alábbi felirat fog villogni: 0:00

- Az óra beállításához nyomja meg a √ és a - gombot, majd a + gombot. A gyors beállításhoz tartsa benyomva a gombokat.

Az óra esetleges átállításához ismételje meg a fentiekben leírt lépéseket.

Percszámláló funkció

A funkció eléréséhez nyomja meg a ♘ gombot, mire a kijelzőn megjelenik a „♀” szimbólum. A + gomb nyomogatásával az időt 10 másodperces lépésekkel növelheti, egészen 99 perc 50 másodpercig. A gomb nyomva tartásával az időt percenkénti lépésekkel növelheti maximum 10 óráig.

Az idő csökkentéséhez használja a – gombot.

A kívánt idő beállítása után megkezdődik a visszaszámlálás. Az idő leteltével megszólal a csengő, melyet bármely gomb megnyomásával elnémíthat.

A gomb megnyomásával megjelenítheti az időt; a szimbólum jelzi, hogy a visszaszámláló funkció be van állítva. Körülbelül 7 másodperc elteltével a kijelző automatikusan visszakapcsol a visszaszámlálásra.

Már beállított idő nullázása

Tartsa lenyomva a – gombot addig, míg a számláló el nem éri a 0:00 értéket.

Hangjelzés hangerejének beállítása

Az óra beállításának kiválasztása és megerősítése után a s gombbal be lehet állítani az ébresztőóra hangjelzésének hangerejét.

A sütés megtervezése az elektronikus programozóval\*

Az óra beállítása

A készülék hálózathoz való csatlakoztatása után, illetve áramkimaradást követően a kijelzőn a 0.00 felirat villog. Az óra beállítása:

1. Nyomja meg egyidejűleg a SÜTÉSI IDŐ és a SÜTÉS VÉGE gombot.

2. A + és a - gombbal 4 másodpercen belül állítsa be a pontos időt. A + gombbal az idő növelhető, a - gombbal csökkenthető.

Az óra beállítását követően a programozó automatikusan kézi üzemmódba kapcsol.

A percszámláló beállítása

A percszámlálóval beállítható a visszaszámlálás, melynek végén a készülék hangjelzést ad ki.

A percszámláló beállítása:

1. Nyomja meg az ⚠ IDŐZÍTÉS gombot. A kijelzőn a következő jelenik meg:

A 0·30

1. A + és a - gombbal állítsa be a kívánt időt.

2. A gombok felengedésekor a visszaszámlálás elindul, a kijelzön pedig megjelenik a pontos idő:

10:00

1. Az idő leteltével a készülék hangjelzést ad ki, mely a + és a - gombot kivéve bármelyik gombbal kikapcsolható, valamint a szimbólum kialszik.

! A percszámláló nem szabályozza a sütő be- és kikapcsolását.

A hangjelzés hangerejének beállítása

Az óra beállításának kiválasztása és megerősítése után a – gombbal be lehet állítani az ébresztőóra hangjelzésének hangerejét.

Késleltetett sütés sütési idejének beállítása

Mindenek előtt a sütő PROGRAMVÁLASZTÓ tekerőgombjával és HÖMÉRSÉKLET-SZABÁLYZÓ tekerőgombjával be kell állítani a sütési programot és a kívánt sütési időt.

Ekkor be lehet állítani a sütési időt:

1. Nyomja meg a SÜTÉSI IDŐ gombot.
2. A + és - gombbal 4 másodpercen belül állítsa be a kívánt sütési időt. Például 30 percre tervezett sütési idő esetén a kijelzőn a következő jelenik meg:

^ 0·30

1. Amennyiben a gombokat nem nyomja meg 4 másodpercen belül, a kijelző visszakapcsol a pontos időre (pl. 10.00), és ezzel egyidejűleg a kijelzön

megjelenik a szimbólum és az A (AUTO) betű: Ezt követően be kell állítani a sütés végét:

1. Nyomja meg a SUTÉS VÉGE gombot.

2. A + és - gombbal 4 másodpercen belül állítsa be a sütés végének kívánt idejét. Például, amennyiben a sütést 13.00-kor be kívánja fejezni, a kijelzőn a következő jelenik meg:

^13·00

1. Amennyiben a gombokat nem nyomja meg 4 másodpercen belül, a kijelző visszakapcsol a pontos időre (pl. 10.00), és ezzel egyidejűleg a kijelzőn megjelenik az A (AUTO) betű:

^10·00

A fenti példában a sütő automatikusan bekapcsol 12.30-kor, majd 30 perccel később, 13.00-kor kikapcsol.

Azonnali sütés sütési idejének beállítása

Kövesse a sütési idő beállításának fent leírt lépéseit (1–3. lépés).

! Az A betű égve marad, jelezve, hogy az időtartamnak és a sütés végének az AUTO módban való beállítása sikerült. A sütő kézi módba való visszakapcsolásához az AUTO sütések után nyomja meg egyidejűleg a SÜTÉSI IDŐ és SÜTÉS VÉGE gombokat.

! A szimbólum a sütés időtartama alatt égve marad.

A beállított sütési időt a SÜTÉSI IDŐ gomb, a sütés végének időpontját pedig a SÜTÉS VÉGE gomb megnyomásával bármikor megtekintheti. A sütés végén megszólal a hangjelzés. Ezt a + és - gomb kivételével bármelyik gombbal megszakíthatja.

Beprogramozott sütés törlése

Nyomja meg egyidejűleg a SÜTÉSI IDŐ és a SÜTÉS VÉGE gombot.

A beállított adatok javítása, illetve törlése

A beállított adatok a megfelelő gomb megnyomásával (PERCSZÁMLÁLÓ, SÜTÉSI IDŐ, illetve SÜTÉS VÉGE), majd a + vagy - gombbal bármikor megváltoztathatók.

A sütési idő törlésével egyidejűleg a sütés vége is törlődik és viszont.

Programozott működés esetén a sütés végét a sütés készülék által beállított kezdeténél korábbi időpontra nem lehet állítani.

Sütési programok

HAGYOMÁNYOS SÜTÉS

Hőmérséklet: igény szerint 50 °C és a maximális érték között.

A két alsó és felső fűtőszál bekapcsol. Ennél a hagyományos sütési módnál inkább csak egy szintet használjon: ha több szinten süt, a hőeloszlás nem megfelelő.

Hőmérséklet: igény szerint 50 °C és a maximális érték között.

Bekapcsol az alsó fütőszál és működni kezd a ventilátor, finom és egyenletes hőeloszlást biztosítva a sütő belsejében. Ez a program kíméletes sütést igénylő ételek (például kelt tészták) sütéséhez, valamint egyszerre három szinten „mignon” elkészítéséhez javasolt.

PIZZASÜTÉS program

Hőmérséklet: igény szerint 50 °C és a maximális érték között.

Bekapcsol az alsó és a körkörös fütőszál és a ventilátor működni kezd. Ez a kombináció lehetővé teszi a sütő gyors felmelegedését, elsősorban alulról érkező erőteljes hőárammal. Ha egyszerre egynél több szintet használ, a sütésidő felénél cserélje meg a tepsik helyét.

LÉGKEVERÉSES SÜTÉS program

Hőmérséklet: igény szerint 50 °C és a maximális érték között.

Az összes fütőszál bekapcsol (felső, alsó és körkörös), és a ventilátor működni kezd. Mivel a hő az egész sütőben állandó, a levegő egyenletesen süti és pirítja az ételt. Egyidejűleg maximum két szintet lehet használni.

GRILLEZÉS program

Hönérséklet: maximum.

Bekapcsol a felső középső fűtőszál. A grillezés magasabb és közvetlen hőmérséklete olyan ételekhez javasolt, melyek magasabb felületi hőmérsékletet igényelnek (borjú- és marhasült, fi lé, rostélyos). A program ideális grillezéséhez. Helyezze az ételt a rács közepére, mert a sarkokban nem fog megsülni.

DUPLA GRILLEZÉS program

Hömérséklet: maximum.

A szokásosnál nagyobb és innovatív kiképzéssel rendelkező grill a sütés hatásfokát 50%-kal növeli, és lehetővé teszi, hogy a sarkokba is eljusson a hő. Akkor használja ezt a grillezési módot, ha egyenletes pirulást kíván elérni.

GRATINÍROZÁS program

Hőmérséklet: igény szerint 50 °C és 200 °C között. Bekapcsol a felső fűtőszál és működni kezd a ventilátor és a forgónyárs (ha van). Ez a sütési mód a sütő belsejében egyesíti a levegő keringtetését az egyirányú hősugárzással. Ez a hő áthatolóképességének növelésével segíti megakadályozni, hogy az ételek felülete megégjen.

! A GRILLEZÉSHEZ, a DUPLA GRILLEZÉSHEZ és GRATINÍROZÁSHOZ a sütőajtónak zárva kell lennie.

Lacikonyha\*

A forgónyárs használatához tegye a következőket:

1. Tegye a zsírfelfogó tálcát az 1. szintre.
2. Helyezze a forgónyárs támasztékát a 4. szintre, és

rakja be a nyársat a sütő hátsó falán található megfelelő furatba (lásd ábra).

1. A forgónyárs elindításához a PROGRAMVÁLASZTÓ tekerőgombbal válassza

ki a programot.

Alsó tárolótér

A sütő alatt van egy tárolótér, melyben kiegészítók, illetve fazekak tárolhatók. A sütőajtó kinyitásához az ajtót forgassa el lefelé (lásd ábra).

! Az alsó tárolótérbe ne tegyen gyúlékony anyagot:

! A fi ók (ha van)

belső felületei

felmelegedhetnek.

! ï rács behelyezesekor győződjön meg arrál, hogy a kallanty, a stöter háts-reszen van (lásd ábra).

* Csak néhány modellnél.

Praktikus sütési tanácsok

! Légkeveréses sütésnél ne használja a sütő aljától számított 1. és 5. szintet: ezeket a helyeket közvetlenül éri a meleg levegő, ami a kíméletes sütést igénylő ételek odaégését eredményezheti.

LÉGKEVERÉSES ÜZEMMÓD

• Használja a 2. és a 4. szintet. A 2. szintre tegye a magasabb hőmérsékletet igénylő ételeket.
• Helyezze a zsírfelfogó tálcát alulra, a rácsot felülre.

GRILLEZÉS

- GRILLEZÉSKOR és DUPLA GRILLEZÉSKOR helyezze a rácsot az 5. szintre, a sütési melléktermékek (szaft és/vagy zsír) felfogása érdekében pedig helyezze a zsírfelfogó tálcát az 1. szintre. GRATINÍROZÁSKOR helyezze a rácsot a 2-es vagy 3-as szintre, a sütési melléktermékek felfogása érdekében pedig helyezze a zsírfelfogó tálcát az 1-es szintre.

- Javasoljuk, hogy a hömérsékletet állítsa a legmagasabb fokozatra. A felső fűtőszálat hömérséklet-szabályzó vezérli, így előfordulhat, hogy nem működik folyamatosan.

PIZZASÜTÉS

• Használjon könnyű, alumínium tepsit a mellékelt rácsra helyezve.
  A zsírfelfogó tálcával elhúzódik a sütési idő és nehéz ropogós pizzát kapni.
• Sok feltétet tartalmazó pizzáknál javasoljuk, hogy a mozzarellaát a sütés felénél tegye a tésztára.

Egyes modellek a kezelőpanel és a sütőajtó között elhelyezett „ajtózár”-szerkezettel vannak ellátva. Az ajtó kinyitásához nyomja le az ábrán látható „A” szerkezetet.

A választógomb beállítása	Étel típusa Tömeg	[kg]	A sütő aljától számított tálcaszint	Előmelegítés időtartama [perc]	Hömérséklet-szabályzó tekerőgomb beállítása	Sütés időtarta ma [perc]
1 Konvekclós üzemmód	Kacsa	1	3	15	200	65-75
	Marhasült	1	3	15	200	70-75
	Sertéssült	1	3	15	200	70-80
	Aprósütemények	-	3	15	180	15-20
	Gyümölcslepény	1	3	15	180	30-35
2 Péksütemények üzemmód	Sütemények	0.5	3	15	180	20-30
	Piték	1	2/3	15	180	45-50
	Szilvatorta	-	3	15	180	40-50
	Piskóta	-	3	15	160	25-30
3 Pizza üzemmód	Pizza	0.5	3	15	220	15-20
	Marhasült	1	2	10	220	25-30
	Csirke	1	2/3	10	180	60-70
4 Légkeveréses üzemmód	Pizza (2 szinten)	1	2-4	15	230	15-20
	Lasagne	1.8	3	10	180	30-35
	Csőben sült tésztafelfújt	1	3	10	180	20-30
	Tésztafelfújt	1.5	3	10	180	20-30
	Bárány	1.5	2	10	180	40-45
	Csirke + krumpli	1	2-4	15	200	60-70
	Makréla	1	2	10	180	30
	Tengeri keszeg	1.5	2	10	180	55-60
	Szilvatorta	1	3	10	160	40-50
	Képviselőfánk (2 szinten)	0.5	2-4	10	190	20-25
	Kekszek (2 szinten)	0.5	2-4	10	180	10-15
	Piskóta (2 szinten)	1	2-4	10	165	20-25
	Csőben sült tésztafelfújt (2 szinten)	2.5	2-4	15	200	35-40
5 Felső fűtőelem	Nyelvhal és tintahal	1	4	5	Max	8
	Roston sült tintahal és garnélarák	1	4	5	Max	4
	Tőkehalfilé	1	4	5	Max	10
	Grillezett zöldségek	1	3/4	5	Max	8-10
6 Grill	Borjúpecsenye	1	4	5	Max	15-20
	Hússzeletek	1.5	4	5	Max	20
	Hamburger	1	3	5	Max	7
	Makréla	1	4	5	Max	15-20
	Melegszendvics	4 db	4	5	Max	5
	Nyárssal
	Roston sült borjú	1.0	-	5	Max	70-80
	Roston sült csirke	2.0	-	5	Max	70-80
7 Légkeveréses grill	Grillcsirke	1.5	2	5	200	55-60
	Tintahal	1.5	2	5	200	30-35
	Csirke (roston) + krumpli (a zsírfogó tálcán)	1.5	-	5	200	70-75
		-	2	5	200	70-75
	Nyárssal
	Roston sült borjú	1.5	-	5	200	70-80
	Roston sült csirke	1.5	-	5	200	70-80
	Roston sült bárány	1.5	-	5	200	70-80
	Több hústús nyárs (csak bizonyos modelleknél)
	Húsos kebab	1.0	-	5	Max	40-45
	Zöldséges kebab	0.8	-	5	Max	25-30

MEGJEGYZÉS: a sütési idők hozzávetőlegesek, és az egyéni ízlés szerint változók lehetnek. Grill, dupla grill vagy légkeveréses dupla grill használata esetén a zsírfogó tálcát mindig alulról az első sütőszintre kell tenni.

! A tömítéseknél alkalmazott ragasztóanyag zsírfoltot hagyhat az üvegen. Mielőtt használja a készüléket, javasoljuk, hogy ezeket speciális, nem súroló hatású tisztítószerrel távolítsa el. Az első működési órákban előfordulhat, hogy gumiszagot érez, ez azonban hamar elmúlik.

A főzőfelületek bekapcsolása és kikapcsolása

Főzőfelületek bekapcsolásához csavarja el órairányban a megfelelő tekerőgombot.

A kikapcsoláshoz csavarja órairánnyal ellentétesen a tekerőgombot a „0” állásba.

A FÖZÖLAPÜZEMÁLLAPOT-JELZÖ lámpa bekapcsolása azt jelzi, hogy az elektromos főzőlapnak legalább egy főzőfelülete be van kapcsolva.

Főzőzónák

A főzőlap elektromos hősugárzóval és hilite fűtőelemmel van felszerelve. Használatuk esetén a főzőlap következő elemei piros színűek lesznek.

A. Főzőzóna sugárzó fűtőelemekkel

C A A B D

B. Főzőzóna hilite bővíthető fűtőelemmel
C. Főzőzóna hilite fűtőelemmel
D. A maradékhő-visszajelző lámpa: ez azt jelzi, hogy a vonatkozó főzőzóna hőmérséklete 60 °C fölötti – ez

a helyzet akkor is fönnállhat, ha a fűtőelem már ki lett kapcsolva, de még meleg.

Főzőzóna hilite/sugárzó fűtőelemekkel

Ezek a hőt a bennük lévő hilite/sugárzó fűtőelemekből bocsátják ki. Hasonló jellemzőkkel bírnak, mint a gázégők: könnyű őket kezelni, és a beállított hőmérsékleteket gyorsan el lehet érni, valamint lehetővé teszi az általuk nyújtott teljesítmény megjelenítését.

A fütöelemek leírása

A körkörös sugárzó/hilite fütőelemek 10–20 másodperccel a bekapcsolás után pirosak lesznek.

A körkörös sugárzó/hilite fütőelemek egyenletes hőeloszlást biztosítanak a sugárzó/hilite fütőelemek szokványos előnyein túlmenően.

A sugárzó/hilite fűtőelemek már a bekapcsolás pillanatában nagy hőmennyiséget bocsátanak ki, aminek a következők a gyakorlati előnyei:

- gyors melegítés (a gázégőhöz viszonyítva)

· gyors lehülés
- egyenletes hőmérséklet a teljes felületen (a körkörös fütőelemeknek köszönhetően)

Bővíthető sugárzó főzőzónák

Ezek a hagyományos főzőzónákhoz hasonló módon működnek, és a bővíthető főzőzónájukról lehet őket megismerni. Vagy csak a kisebb belső főzőzónát lehet bekapcsolni, vagy mindkettőt.

Különleges főzőzóna-szabályozógombok. E szabályzógombok segítségével két különböző teljesítményszint közül lehet választani, melyek mindegyike az 1-es minimumszint és a 12-es maximumszint közé állítható be. Az alsó teljesítményszint beállításához forgassa el a tekerőgombot órairányban. A maximális teljesítményszint beállítására való átkapcsoláshoz forgassa el a tekerőgombot ütközésig (●), amit egy halk kattanás is jelez. Ezt követően a tekerőgomb órairánnyal ellentétes elforgatásával állítsa be a maximális teljesítményszintet 12 és 1 közti értékre. A minimális teljesítményszint visszaállításához forgassa el a tekerőgombot, és állítsa vissza a nulla beállításra. Bővíthető főzőzónákkal rendelkező üvegkerámia főzőlapok esetén (lásd C ábra), a tekerőgomb első forgatható része a kisebb (belső) főzőzónát kapcsolja, mindkét főzőzóna bekapcsolásához, azaz a bővített főzőzóna bekapcsolásához forgassa el a tekerőgombot a (●) beállításhoz, és aztán válassza ki a kívánt teljesítményszintet 12 és 1 között.

Hasznos tanácsok a főzőlap használatához

- Sima és vastag aljú fazekakat használjon, hogy biztos lehessen benne, hogy tökéletesen érintkeznek a melegítő felülettel.

- Olyan átmérőjű fazekakat használjon, melyek teljesen lefedik a melegítő felületet, így biztosíthatja a hő teljes kihasználását.

• Mindig győződjön meg arról, hogy a fazekak alja tökéletesen száraz és tiszta: így a főzőlaphoz a fazekak megfelelően fognak illeszkedni, és mind a fazekak, mind a főzőlap hosszabb ideig fog tartani.
• Lehetőleg ne használja ugyanazokat az edényeket gáztűzhelyen: a gáztűzhelyek hőkoncentrációja eldeformálhatja az edény alját, ami így elveszti tapadóképességét.
• Soha ne hagyja bekapcsolva a főzőfelületeket fazék nélkül, mert tönkre mehet.

Beállítás	Sugárzó gázégő
0	Ki
1	Vaj és csokoládé megolvasztásához.
2	Folyadékok melegítéséhez.
3
4	Krémekhez és szószokhoz.
5
6	Étel főzése a forrásponton.
7
8	Sültekhez.
9
10	Nagyobb darab húsok főzéséhez.
11
12	Sütéshez.
	Mindkét főzőterület kihasználásához.

Fokozat	Normál vagy gyors mező
0	Kikapcsolt állapot
1	Zöldség, hal főzéséhez
2	Burgonya (pároláshoz), levesek, csicseriborsó, bab főzéséhez
3	Nagy mennyiségű étel tovább főzéséhez, pl. minestrone
4	Sütéshcz (átlagos)
5	Sütéshez (átlagon felül)
6	Barnításhoz és a forrás rövid idő alatti eléréséhez

* Csak néhány modellnél.

! A készülék a nemzetközi biztonsági szabványokkal összhangban lett tervezve és gyártva.

E fi gyelmeztetéseket biztonsági megfontolásból közöljük, kérjük, olvassa el fi gyelmesen.

Általános biztonság

- A készüléket otthoni, háztartási használtra tervezték.

- A készülék nem állítható fel a szabadban, akkor se, ha a tér védett helyen van. Nagyon veszélyes kitenni a készüléket esőnek, illetve viharnak.

- Ne érjen a készülékhez mezítláb, illetve vizes vagy nedves kézzel vagy lábbal.

- A készüléket kizárólag felnőttek használhatják ételek sütésére a kézikönyvben található útmutatásoknak megfelelően. Minden más használatra (például: helyiségek fűtésére) alkalmatlan és ezért veszélyes. A gyártó nem vonható felelősségre olyan károkért, amelyek szakszerűtlen, hibás, vagy nem rendeltetésszerű használatból adódnak.

- A kézikönyv 1. (izolált) vagy 2. osztályú – 1. alosztályú (két szekrény közé beépített) készülékre vonatkozik.

• Tartsa távol a gyerekeket.

- Kerülje el, hogy más elektromos háztartási készülékek vezetéke hozzáérjen a sütő meleg részeihez.

- Ne takarja el a szellőzésre és a hő elosztására szolgáló nyílásokat.

- Az edények behelyezéséhez vagy kivételéhez mindig használjon konyhakesztyűt.

- A készülék működése közben ne használjon a közelben gyúlékony folyadékokat (alkohol, benzin stb.).

- Ne tegyen gyúlékony anyagot az alsó tárolótérbe, illetve a sütőbe: meggyulladhat, ha a készülék véletlenül működni kezd.

- Ha a készüléket nem használja, mindig ellenőrizze, hogy a gombok a "♦" állásban legyenek.

- A csatlakozót az elektromos hálózatból ne a kábelnél, hanem a csatlakozódugónál fogva húzza ki.

- A készülék tisztítását vagy karbantartását azután kezdje el, hogy kihúzta a csatlakozódugót az elektromos hálózatból. Ha a készülék elromlana, ne próbálja meg saját maga megjavítani. A nem szakemberek által végzett javítások a készülék sérülését vagy újabb meghibásodását okozhatják. Forduljon a szervizhez.

- Ne tegyen nehéz tárgyakat a nyitott sütőajtóra.

- A készüléket testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek – a gyerekeket is ideértve – csak a biztonságukért felelős személyek felügyelete mellett, illetve a készülék használatával kapcsolatos alapvető utasítások ismeretében használhatják.

- Ne engedje a gyerekeket játszani a készülékkel.

Hulladékkezelés

- A csomagolóanyagok hulladékkezelése: tartsa be a helyi előírásokat, így a csomagolóanyag újra felhasználásra kerülhet.

- Az Európai Parlament és Tanács, elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2002/96/EK irányelve előírja, hogy e hulladékok nem kezelhetők háztartási hulladékként. A forgalomból kivont berendezéseket – az azokat alkotó anyagok hatékonyabb visszanyerése, illetve újrahasznosítása, valamint az emberi egészség és a környezet védelme érdekében – szelektíven kell gyűjteni. Az összes terméken megtalálható áthúzott szemetes szimbólum a szelektív gyűjtési kötelezettségre emlékeztet. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche í suivre pour l'enlčvement de leur vieil appareil.

Takarékosság és környezetvédelem

- Ha a sütőt késő esti vagy a kora reggeli órákban működteti, hozzájárul az elektromos művek terheltségének csökkentéséhez.

- Javasoljuk, hogy GRILLEZÉSKOR, DUPLA GRILLEZÉSKOR és GRATINÍROZÁSKOR mindig csukja be a sütő ajtaját: így kitűnő eredményt kap, ugyanakkor jelentős energiát takarít meg (kb. 10%).

- A tömítéseket tartsa tisztán és őrizze meg hatékonyságukat oly módon, hogy jól illeszkedjenek az ajtóhoz és ne engedjék kijutni a hőt.

Kapcsolja ki a készüléket.

Minden művelet előtt áramtalanítsa a készüléket.

A sütő tisztítása

! A tisztításhoz ne használjon gözborotvát.

• A külső zománc vagy inox alkatrészek és a gumitömítések langyos, semleges szappanos vízzel átitatott szivaccsal tisztíthatók. Ha a foltokat nehéz eltávolítani, használjon speciális tisztítószereket. Javasoljuk, hogy tisztítás után alaposan öblítse le, és törölje szárazra a készüléket. Ne használjon súrolóport vagy maró anyagot.
• A sütő belsejét lehetőleg minden használat után, még langyos állapotban tisztítsa meg. Használjon meleg vizet és mosogatószert, öblítse le, és puha ruhával törölje szárazra. Kerülje a súrolószerek használatát.
• A sütőajtóüveget tisztítsa meg szivaccsal és nem dörzshatású tisztítószerrel, majd törölje át puha ruhával. Ne használjon durva dörzsanyagot vagy éles, fém kaparókést, mely megkarcolhatja a felületét, vagy akár az üvegfelület széttörését is eredményezheti.
• A tartozékok a normál edényekhez hasonlóan, akár mosogatógépben is elmoshatók.
• A kezelőpanelről a koszt és zsírt dörzsfelület nélküli szivaccsal vagy puha ruhával lehet letisztítani.

A sütő tömítéseinek ellenőrzése

Rendszeresen ellenőrizze a sütőajtó körüli tömítések állapotát. Ha sérülést vesz észre, forduljon a legközelebbi hivatalos szakszervizhez. Javasoljuk, hogy ne használja a sütőt, amíg a javítást nem végzik el.

A sütőt megvilágító lámpa kicserélése

1. A sütő áramtalanítása után húzza le a lámpafoglalat üvegfedelét (lásd ábra).

1. Vegye ki a lámpát, és cserélje ki egy ugyanolyanra: feszültség: 230 V, teljesítmény: 25 W, típus: E14.
2. Tegye vissza a fedelet, és helyezze ismét áram alá a sütőt.

ž Ne jasznhlja a sétő İнтрнјнт a kernyezet meњvilнњ!іншна.

Az üvegkerámia főzőlap tisztítása

! Kerülje a súrolószerek, illetve maró hatású szerek (tűzhelytisztító spré, folttisztítók és rozsdátlanítók, poralakú tisztítószerek és dörzsfelülettel rendelkező szivacsok) használatát: ezek helyrehozhatatlanul összekarcolhatják a felületet.

• A főzőlap tisztításához elég nedves szivacsot, szárazra törléséhez pedig nedvszívó konyhai törlőrongyot használni.
• Ha a főzőlap különösen koszos, a felületeket üvegkerámia-felületek tisztítására alkalmas tisztítószerrel törölje át, öblítse le vízzel, és szárítsa meg.
• A makacs ételdarabok eltávolításához használjon megfelelő kaparókést (nincs mellékelve). A tisztítás előtt várja meg, hogy a készülék lehüljön, de ne várja meg, hogy az ételmaradékok megkössenek. A legjobb eredmény elérése érdekében használjon szappanos vízben áztatott – üvegkerámia főzőlapokhoz való – inox acélszálas szivacsot.
• Amennyiben a főzőlapra ráégne véletlenül valamilyen tárgy vagy műanyag, cukor, illetve hasonló anyag, még meleg állapotában azonnal távolítsa el a kaparókés segítségével.
• A tisztítás végeztével a főzőlap karbantartása és védelme céljából használhat erre a célra kifejlesztett termékeket: a készüléken hagyott átlátszó filmréteg megvédi a felületeket a főzéskor kicsöpögő ételmaradéktól. Javasoljuk, hogy ezeket a karbantartó műveleteket a készülék langyos (nem meleg) vagy hideg állapotában végezze.
• Soha se felejtse el tiszta vízzel leöblíteni, és gondosan megszárítani a főzőlapot: a termékek maradványai a következő főzéskor ráköthetnek a főzőlapra.

Speciális tisztítószer üvegkerámia főzőlapokhoz	Hol kaphatóak?
Tisztító vakaró és tartozék penge	Háztartási boltokÁruházak
Tisztító termékek üvegkerámiához	Háztartási boltokHobby boltokÁruházakSzupermarket

Az inox acélfelületek tisztítása

Az inox acél idővel elfoltosodhat, ha hosszú ideig kemény vízzel vagy foszfortartalmú tisztítószerrel érintkezik. Ajánlatos alaposan leöblíteni, és szárazra törölni.

Szerviz

Adja meg az alábbiakat:

• A készülék modellje (Mod.)
• A készülék sorozatszáma (S/N)

Ez utóbbi információkat a készüléken és/vagy a csomagoláson elhelyezett adattáblán találja meg.
