HASZNÁLATI ÚTMUTATÓ Bravia KD49XH8596 SONY

Felhasználói útmutató

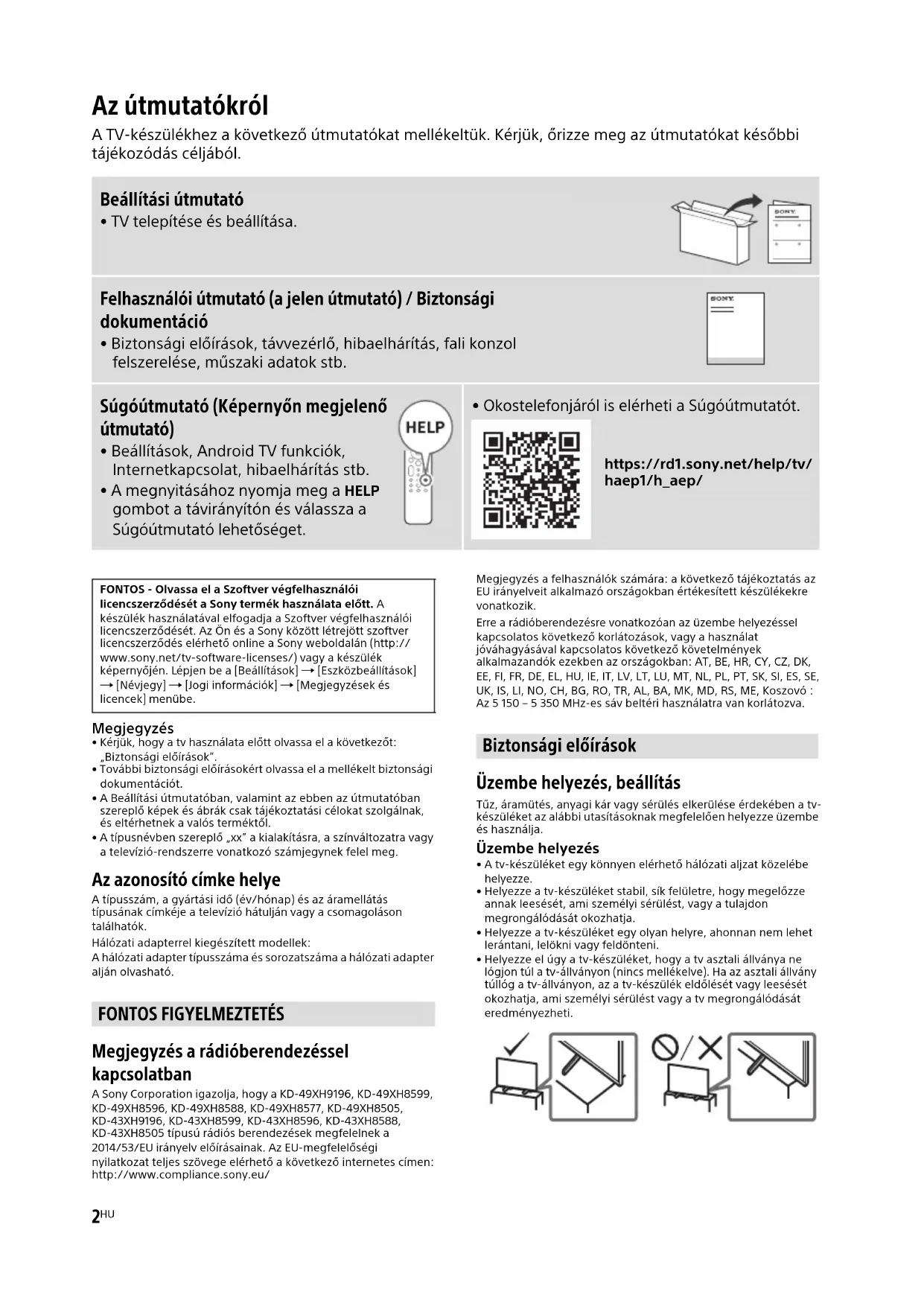

Az útmutatókról A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából. Megjegyzés

• Kérjük, hogy a tv használata előtt olvassa el a következőt: „Biztonsági előírások”.

• További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt.

• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.

• A típusnévben szereplő „xx” a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkozó számjegynek felel meg. Az azonosító címke helye A típusszám, a gyártási idő (év/hónap) és az áramellátás típusának címkéje a televízió hátulján vagy a csomagoláson találhatók. Hálózati adapterrel kiegészített modellek: A hálózati adapter típusszáma és sorozatszáma a hálózati adapter alján olvasható. Megjegyzés a rádióberendezéssel kapcsolatban A Sony Corporation igazolja, hogy a KD-49XH9196, KD-49XH8599, KD-49XH8596, KD-49XH8588, KD-49XH8577, KD-49XH8505, KD-43XH9196, KD-43XH8599, KD-43XH8596, KD-43XH8588, KD-43XH8505 típusú rádiós berendezések megfelelnek a 2014/53/EU irányelv előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.compliance.sony.eu/ Megjegyzés a felhasználók számára: a következő tájékoztatás az EU irányelveit alkalmazó országokban értékesített készülékekre vonatkozik. Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó : Az 5 150 – 5 350 MHz-es sáv beltéri használatra van korlátozva. Üzembe helyezés, beállítás Tűz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a tv- készüléket az alábbi utasításoknak megfelelően helyezze üzembe és használja. Üzembe helyezés

• A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.

• Helyezze a tv-készüléket stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést, vagy a tulajdon megrongálódását okozhatja.

• Helyezze a tv-készüléket egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.

• Helyezze el úgy a tv-készüléket, hogy a tv asztali állványa ne lógjon túl a tv-állványon (nincs mellékelve). Ha az asztali állvány túllóg a tv-állványon, az a tv-készülék eldőlését vagy leesését okozhatja, ami személyi sérülést vagy a tv megrongálódását eredményezheti. Beállítási útmutató

• TV telepítése és beállítása. Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció

• Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb. Súgóútmutató (Képernyőn megjelenő útmutató)

• Beállítások, Android TV funkciók, Internetkapcsolat, hibaelhárítás stb.

• A megnyitásához nyomja meg a HELP gombot a távirányítón és válassza a Súgóútmutató lehetőséget.

• Okostelefonjáról is elérheti a Súgóútmutatót. https://rd1.sony.net/help/tv/ haep1/h_aep/ FONTOS - Olvassa el a Szoftver végfelhasználói licencszerződését a Sony termék használata előtt. A készülék használatával elfogadja a Szoftver végfelhasználói licencszerződését. Az Ön és a Sony között létrejött szoftver licencszerződés elérhető online a Sony weboldalán (http:// www.sony.net/tv-software-licenses/) vagy a készülék képernyőjén. Lépjen be a [Beállítások] [Eszközbeállítások] [Névjegy] [Jogi információk] [Megjegyzések és licencek] menübe.

FONTOS FIGYELMEZTETÉS

Biztonsági előírások3

Szállítás• A tv-készülék szállítása előtt húzza ki az összes kábelt.• A tv-készülék szállításához legalább két ember szükséges. • Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCD-képernyőre és a képernyőt körülvevő keretre.• Ha felemeli vagy áthelyezi a tv-készüléket, az aljánál fogja meg.• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.A felborulás megakadályozása Távvezérlő és TV A távvezérlő alakja, gombjainak helye, elérhetősége és funkciója a régiótól/országtól/a televízió típusától függően változhat. (Mikrofon): Használja a Google Segéd*

vagy hangalapú keresés*

lehetőségeket. A TV-készülék vezérlésére vonatkozó tanácsokhoz nyomja meg a (Mikrofon) gombot és mondja be a „hangos tanácsok” kifejezést.*

////: A képernyőn történő navigálás és elemkiválasztás eszköze. TV: A TV-csatornák listájának megjelenítése vagy bemenet váltása. (Készenléti üzemmód) Számgombok / (Információ/Szöveg felfedése): Információk megjelenítése. (Teletext): Teletext információk megjelenítése.

8 mm - 12 mmM6-os csavar (nincs mellékelve)Kábel (nincs mellékelve)Csavar (nincs mellékelve)1,5 N·m{15 kgf·cm}

/ Színes gombok GUIDE/ : A TV-készülék vagy Kábel- és műholdvevő digitális műsorújságjának megjelenítése*

REC LIST: Az USB HDD/DVR*

felvételi listájának megjelenítése. (Bemenetválasztás): Jelenítse meg és válassza ki a bemeneti forrást stb. (Gyors beállítások): Gyors beállítások megjelenítése. BACK/ HOME +/– (Hangerő) (Ugrás) (Némítás)*

CH +/–//: Válassza ki a csatornát, vagy a következő () /előző () oldalt. AUDIO: Válassza ki a többnyelvű forrás hangját vagy a kettős hangot (a műsor forrásától függően). (Feliratok beállítása) HELP: Súgó menü megjelenítése.

REC: Az aktuálisan megtekintett műsor rögzítése USB HDD/DVR*

eszközre. EXIT (Bekapcsolás)/+/– Távvezérlő érzékelője / Fényérzékelő / LED-megvilágítás *1 Csak egyes régiók/országok/TV-készülék típusok/nyelvek esetén.*2 A Google Segéd vagy a hangalapú keresés használatához internetkapcsolat szükséges.*3 [Kábel- és műholdvevő beállítás] beállítás szükséges.*4 A kisegítő parancsikon elérhető a (Némítás) gomb megnyomásával és nyomva tartásával. A tv felszerelése a falra Az opcionális Fali konzol használata (SU-WL450)* (nincs mellékelve) Vásárlóink figyelmébe: Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését. Sony viszonteladók és alvállalkozók figyelmébe: A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést. Fali konzol felszerelési tájékoztató A TV jelen használati útmutatója csak a falra történő rögzítés előkészítésének lépéseit mutatja be. A Fali konzolos felszerelésre vonatkozó útmutatásért olvassa el a Fali konzolhoz tartozó felszerelési tudnivalókat az adott TV-típus termékoldalán. https://www.sony.eu/support Felkészülés a Fali konzol felszerelésére

• A kábelek csatlakoztatása előtt készítse elő a TV-készüléket a Fali konzolra szereléshez.

• Kövesse az adott típus Fali konzoljához mellékelt használati útmutatóban leírtakat. A TV felszerelése megfelelő szaktudást igényel, különösen a készülék súlyát tartó fal teherbírásának megállapítását illetően.

• A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.

• A Fali konzol csavarjai nincsenek mellékelve.

• A készülék falra szerelését szakemberrel végeztesse.

• Biztonsági okokból, határozottan javasolt az eredeti Sony tartozékok használata, közöttük a következők: Fali konzol SU-WL450

További információért tekintse meg a Súgóútmutatót.5

• A Fali konzolt a Fali konzolhoz mellékelt csavarokkal rögzítse a tv-készülékhez. A mellékelt csavarok kialakítása az ábrának megfelelő, a Fali konzol csatlakozófelületétől mérve. A csavarok hossza és átmérője a Fali konzol típusától függően különböző. A mellékelt csavarok helyett más csavarok használata a tv- készülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja.

• A nem használt csavarokat és asztali állványt biztonságos helyen tárolja addig, amíg készen nem áll az asztali állvány rögzítésére. A csavarokat kisgyerekek elől tartsa elzárva.
• Csak egyes régiókban/országokban/tv-modellekben. Megjegyzés
• Az LCD-kijelző sérülésének elkerülése érdekében helyezze a TV-t a képernyőjével lefelé vastag és puha anyaggal fedett, vízszintes és stabil felületre, amíg az asztali állványt leszereli a készülékről. Távolítsa el a TV hátulján található csavarokat Az asztali állvány leválasztása a televízióról Hibaelhárítás Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat. 1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból. Majd nyomja meg a TV-n található bekapcsológombot és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt. 2 Tekintse meg a Súgóútmutatót a távvezérlő HELP gombjának megnyomásával. 3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak. 4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv végén található). Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n. A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra. A távvezérlő nem működik.

• Cserélje ki az elemeket. Elfelejtette a szülői zárhoz tartozó jelszót.

• Írja be a 9999 PIN-kódot, és adja meg az új PIN- kódot. Csavar (M6)Fali konzol8 mm - 12 mmA televízió hátsó fedele A hibaelhárítást illető további információért tekintse meg a Súgóútmutatót.6

Műszaki adatok Rendszer Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás Tv-rendszer: Országtól/területválasztástól/ tv-modelltől függően Analóg: B/G, D/K, I Digitális: DVB-T/DVB-C/DVB-T2*

: DVB-S/DVB-S2 Színrendszer: PAL/SECAM/NTSC3.58 (Csak videó)/NTSC4.43 (Csak videó) Fogható csatornák: Országtól/ területválasztástól/tv-modelltől függően Analóg: UHF/VHF/kábel Digitális: UHF/VHF/kábel Műhold*

: 950-2 150 MHz KF frekvencia Hangkimenet: 10 W + 10 W Vezeték nélküli technológia IEEE 802.11a/b/g/n/ac protokoll Bluetooth® 4.2-es verzió Frekvenciasáv(ok) Bemeneti/kimeneti csatlakozók Antenna/kábel 75 Ohm külső antennacsatlakozó VHF/ UHF-hez Műholdantenna*

F típusú anya csatlakozó, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel, Egykábeles terjesztés EN50494. / COMPONENT IN YPBPR (Komponens videó): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Hangbemenet (RCA aljzatok) AV IN Videóbemenet (közös RCA érintkező Y bemenettel) HDMI IN 1/2/3/4 (támogatják a 4K felbontást, HDCP 2.3 kompatibilis) Video: 4096 × 2160p (50, 60 Hz)*

Audio: eARC (Enhanced Audio Return Channel) üzemmodban Részletes leírást a Súgóútmutatóban talál. Kivéve eARC üzemmódban 5,1 csatornás lineáris PCM: 32/44,1/48/ 88,2/96/176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Csak HDMI IN 3)*

eARC üzemmodban Részletes leírást a Súgóútmutatóban talál. ARC üzemmódban Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Digitális optikai csatlakozó (kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio, DTS) (sztereó mini csatlakozó) Fejhallgató 1, 2, 3 (HDD REC)*

USB-eszköz csatlakozója ( 3 USB HDD- eszköz a FELVÉTEL funkcióhoz) Az 1. és 2. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt A 3. USB-csatlakozó támogatja a Super Speed USB (USB 3.1 Gen 1) szabványt Feltételes hozzáférési modul (CAM) nyílása LAN 10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.) DC IN 19.5 V Hálózati adapter bemenete Frekvenciatartomány Kimeneti teljesítmény Vezeték nélküli LAN (Televízió) 2 400-2 483,5 MHz 5 150-5 250 MHz 5 250-5 350 MHz 5 470-5 725 MHz 5 725-5 850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (Televízió) 2 400-2 483,5 MHz < 10,0 dBm Bluetooth® (Távvezérlő) 2 400-2 483,5 MHz < 10,0 dBm7

Tápellátás, adatlap és egyebek Tápellátás 19,5 V DC hálózati adapterrel Besorolás: Bemenet: 220 V – 240 V AC, 50 Hz Energiahatékonysági osztály KD-49XH91xx / 49XH85xx: B KD-43XH91xx / 43XH85xx: B Képernyőméret (átlósan mérve) (Kb.) KD-49XH91xx / 49XH85xx: 123,2 cm / 49 hüvelyk KD-43XH91xx / 43XH85xx: 108,0 cm / 43 hüvelyk Teljesítményfelvétel [Normál] üzemmódban KD-49XH91xx / 49XH85xx: 105 W KD-43XH91xx / 43XH85xx: 89 W [Élénk] üzemmódban KD-49XH9196, KD-49XH8599, KD-49XH8596, KD-49XH8588, KD-49XH8577, KD-49XH8505: 160 W KD-43XH9196, KD-43XH8599, KD-43XH8596, KD-43XH8588, KD-43XH8505: 150 W Éves energiafogyasztás*

KD-49XH91xx / 49XH85xx: 146 kWh évente KD-43XH91xx / 43XH85xx: 123 kWh évente Energiafogyasztás készenléti üzemmódban*

0,50 W (25 W szoftver-/EPG-frissítési üzemmódban) Kijelző felbontása 3 840 képpont (vízszintes) × 2 160 sor (függőleges) Kimeneti áramerősség USB 1/2 5V , max. 500mA USB 3 5V , max. 900mA Méretek (Kb.) (szé × ma × mé) (cm) asztali állvánnyal (asztali állvány nélkül) KD-49XH91xx / 49XH85xx: 109,8 × 69,9 × 27,9 (109,8 × 64,4 × 5,8) KD-43XH91xx / 43XH85xx: 96,5 × 62,4 × 26,4 (96,5 × 56,9 × 5,8) Tömeg (Kb.) (kg) asztali állvánnyal (asztali állvány nélkül) KD-49XH91xx / 49XH85xx: 13,7 (13,2) KD-43XH91xx / 43XH85xx: 11,3 (10,8) Egyebek Külön megvásárolható tartozékok Fali konzol: SU-WL450 Üzemi hőmérséklet: 0 ºC – 40 ºC között Működési páratartalom: 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül) *1 Nem minden tv rendelkezik DVB-T2 vagy DVB-S/S2 technológiával vagy műholdantenna-terminállal. *2 Ha a bemenet felbontása 4096 × 2160p, és a [Szélesvásznú mód] beállítás értéke [Normál], a megjelenített kép felbontása 3840 × 2160p. 4096 × 2160p felbontás megjelenítéséhez állítsa a [Szélesvásznú mód] beállítást [Teljes 1] vagy [Teljes 2] értékre. *3 A 18 Gb/s támogatásához válassza ki a [HDMI- jelformátum] lehetőséget a [Javított formátum] beállításnál. *4 Részletes leírást az online Súgóútmutatóban talál. *5 Csatlakoztassa hangrendszerét a HDMI IN 3 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez. *6 Csak egyes régiókban/országokban/ tv-modellekben. *7 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ. *8 A megadott készenléti energiafogyasztást akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat. *9 Ha a tv-készülék csatlakoztatva van a hálózathoz, az energiafogyasztás készenléti üzemmódban megnő. Megjegyzés

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.

• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.

• A Google Segéd használatához különböző szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel. Megjegyzések a digitális tv-funkcióról

• Előfordulhat, hogy a digitális TV (digitális földfelszíni videoadás, műholdas- és kábeltelevízió), az interaktív szolgáltatások és a hálózati funkciók nem érhetők el minden országban vagy területen. Lehetséges, hogy egyes funkciók nincsenek engedélyezve vagy nem működnek megfelelően bizonyos szolgáltatók és hálózati környezetek használata esetén. Egyes TV-szolgáltatók díjat számolhatnak fel a szolgáltatásaikért.

• Ez a TV támogatja az MPEG-2, H.264/MPEG-4 AVC és H.265/HEVC kodekeket használó digitális műsorszolgáltatást, de nem garantálható, hogy az idővel esetlegesen változó összes szolgáltatóval/szolgáltatásjellel kompatibilis lesz.8

Védjegyekkel kapcsolatos információk

• A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.

• A Dolby, Dolby Vision, Dolby Atmos, Dolby Audio, és a dupla D szimbólum a Dolby Laboratories védjegyei. A gyártás a Dolby Laboratories licencengedélyével történt. Bizalmas kiadatlan anyagok. Dolby Laboratories © 2012-2018 szerzői joga. Minden jog fenntartva.

• A Gracenote, a Gracenote embléma és szöveges logó és a „Powered by Gracenote” embléma a Gracenote, Inc. vállalat védjegye vagy bejegyzett védjegye az Egyesült Államokban és/vagy más országokban.

• A Google, a Google Play, a Chromecast, a YouTube, az Android TV és az egyéb kapcsolódó jelzések és emblémák a Google LLC védjegyei.

• DTS-szabadalmakról lásd a http:// patents.dts.com webhelyet. Készült a DTS, Inc. licence alapján. A DTS, a szimbólum, valamint a DTS és a szimbólum együtt, és a Digital Surround a DTS, Inc. bejegyzett védjegyei vagy védjegyei az Amerikai Egyesült Államokban és/vagy más országokban. © DTS, Inc. Minden jog fenntartva.

• A Netflix a Netflix, Inc. bejegyzett védjegye.

• A DiSEqC™ az EUTELSAT védjegye. Ez a tv-készülék támogatja a DiSEqC 1.0 szabványt. Ez a tv-készülék nem motoros antennák vezérlésére lett tervezve.

• A TUXERA a Tuxera Inc. cég Egyesült Államokban és más országokban bejegyzett védjegye.

• Minden egyéb védjegy a megfelelő tulajdonosok tulajdonát képezi.2
