HASZNÁLATI ÚTMUTATÓ VILLA 85 COMBI STIGA

HASZNÁLATI UTASÍTÁS HU... 76

NAVODILA ZA UPORABO SL.... 81

KASUTUSJUHISED ET ... 86

NAUDOJIMO INSTRUKCIJOS LT.... 91

LIETOŠANAS INSTRUKCIJA LV.... 96

8211-7000-10

FIGYELMEZTETŐ jelzés Ha nem tartják be pontosan az utasításokat, súlyos személyi sérülés és/vagy vagyoni kár keletkezhet.

Figyelmesen olvassa el a gép Használati útmutatóját és a biztonsági előírásokat.

1.1 SZIMBÓLUMOK

A gépen a következő szimbólumok láthatók. Az a rendeltetésük, hogy emlékeztessenek a használat közben szükséges karbantartásra és figyelemre. A szimbólumok jelentése:

Figyelem!

A gép használata előtt olvassa el a használati utasítást és a biztonsági kézikönyvet.

Figyelem!

Ha a gép működik, ne tegye se a kézét, se a lábát a burkolat alá!

Figyelem!

Ügyeljen az eldobott tárgyakra. Tartsa távol a bámészkodókat.

Figyelem!

Mielött a gép javításába kezdene, távolítsa el a gyújtógyertyák csatlakozóját a gyertyákról.

1.2 HIVATKOZÁSOK

1.2.1 Ábrák

A Használati útmutatóban szereplő ábrák számozása 1, 2, 3 stb.

Az ábrákban bemutatott alkatrészek jelölése A, B, C stb.

A 5. ábrán látható C alkatrészre vonatkozó hivatkozás 5:C.

1.2.2 Fejezetek címei

A Használati útmutatóban szereplő fejezetcímek számozása a következő példa szerint történik:

“A 2.3.2 a 2.3 alfejezete, és az említett részben található.

A címekre történő hivatkozáskor általában csak a fejezet számát adjuk meg. Például: „Lásd a 2.3.2 fejezetet”.

2 LEÍRÁS

2.1 ÁLTALÁNOS

A vágószerkezet az alábbi táblázat szerint a Stiga fünyírók elejére szerelhető fel.

Vágószerkezet Villa/Ready Park
85 Combi X
95 Combi X X
105 Combi X X

A vágószerkezet az alábbi változatokban rendelhető meg:

- Manuálisan állítható vágási magasság.

- Elektromosan állítható vágási magasság.

2.2 VEZÉRLŐSZERVEK

2.2.1 Állítható vágási magasság

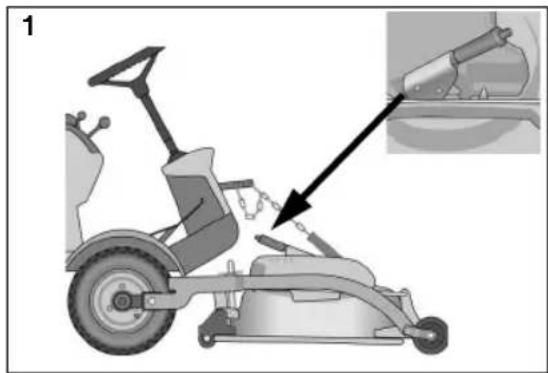

A vágási magasság 25 és 85 mm között állítható. Elektromosan állítható vágási magasság.

A vágási magasság fokozatmentesen állítható a gépen lévő kapcsoló segítségével.

Manuálisan állítható vágási magasság.

A kar segítségével a magasság több fix pontban állítható. Lásd a 2. ábrát.

2.2.2 Hajoljon elöre!

A vágószerkezet hátszó része 12 mm-rel megemelhető azzal, ha az alapbeállításhoz képest a két csapszeget egy lyukkal arrább rögzíti. Lásd a 2. ábrát.

2.2.3 Rögzítés hátul

A vágószerkezet hátsó részét a 2. ábra szerinti csapszegek rögzítik.

2.2.4 Szerelés az eszközemelőbe

A vágószerkezetet lánccal és karabínerzárral kell az eszközemelő szűrőjéhez rögzíteni.

Üzemi helyzetben a rögzítés egy bilinccsel történik, ami az emelőerő beállításához a láncszemekbe kapcsolható. Lásd a 10. ábrát.

A másik bilinccsel mosási helyzetben rögzíthető.

3 ÖSSZESZERELÉS

3.1 GÉPEK FIX VÁGÓSZERKEZETI CSATLAKOZÁSSAL

Példa a fix vágószerkezeti csatlakozásra, lásd 3:C és 4:G.

1. Megfelelő helyzetben állítsa a vágószerkezetet a gép elé.
2. Ellenőrizze, hogy a vágószerkezet tartóelemeit a következők szerint szereljék fel a gépre.

Park 2WD:

• Vágószerkezet-tartó (4:G)
- Alátét (4:F)
- Beállítócsap (4:E).
Park 4WD, Villa/Ready:
• Alátét (3:D) Csak a 2006-os gépeknél.
• Vágószerkezet-tartó (3:C)
• Alátét (3:B)
• Zégergyűrű (3:A)

1. Távolítsa el a csapszegeket és az alátéteket.

2. Csavarozza egymásba a karokat. Lásd a 5. ábrát.

3. Állítsa be a maximális vágási magasságot.

4. Illessze az ékszíjat a gép és a ékszíjtárcsájára.

5. Végezze el a vágószerkezet alapbeállítását. Lásd: 3.4.

6. Az ékszíjat az alábbiak szerint feszítse meg: Park 2WD:

Az ékszíjfeszítővel feszítse meg az ékszíjat. A vezetőülésból nézve az ékszíjfeszítőnek az ékszíj bal oldalán kell lennie. Lásd a 10. ábrát. Park 4WD:

Bal kézzel ragadja meg az ékszíjfeszítő kart. Húzza meg a kart és jobb kézzel, az ékszíjfeszítővel kívülröl fejtsen ki erőt az ékszíjra. Lásd a 9. ábrát.

Villa, Ready:

Az ékszíjfeszítővel feszítse meg az ékszíjat. Az ékszíjfeszítőnek (a vezetőülésből nézve) az ékszíj belső oldalán kell lennie, bal oldalon kihúzva. Lásd a 11. ábrát.

1. Függessze a vágószerkezetet az eszközemelőbe. Lásd a 13. ábrát.

2. Függessze a vágószerkezetet az eszközemelőbe. Lásd a 13. ábrát.

3. Ha a vágószerkezet elektromos vágási magasságallítással rendelkezik, csatlakoztassa a kábelt a gép jobb első csatlakozásához. Lásd a 16. ábrát.

3.2 GÉPEK GYORSCSATLAKOZÓ- VAL

Példa a gyors vágószerkezeti csatlakozásra, lásd a 12. ábrát.

1. Megfelelő helyzetben állítsa a vágószerkezetet a gép elé.

2. Ellenrizze, hogy a gyors csatlakozók a külön útmutató szerint lettek-e felszerelve a gépre.

3. Ellenőrizze, hogy a karok rögzítve vannak-e a gyorscsatlakozókhoz. Ha nem ez a helyzet, rögzítse a karokat. Lásd a 12. ábrát.
4. Állítsa be a maximális vágási magasságot.
5. Állítsa a gyors csatlakozókat hátsó helyzetbe. Lásd a berendezéssel együtt szállított külön út- mutatót.

6. Illessze rá az ékszíjat a gép ékszíjtárcsájára.

7. Az ékszíjat az alábbiak szerint feszítse meg: Park 2WD:

Az ékszíjfeszítővel feszítse meg az ékszíjat. A vezetőülésböl nézve az ékszíjfeszítőnek az ékszíj bal oldalán kell lennie. Lásd a 10. ábrát.

Park 4WD:

Bal kézzel ragadja meg az ékszíjfeszítő kart. Húzza meg a kart és jobb kézzel, az ékszíjfeszítővel kívülről fejtsen ki erőt az ékszíjra. Lásd a 9. ábrát.

Villa, Ready:

Az ékszíjfeszítővel feszítse meg az ékszíjat. Az ékszíjfeszítőnek (a vezetőülésből nézve) az ékszíj belső oldalán kell lennie, bal oldalon kihúzva. Lásd a 11. ábrát.

1. Állítsa a gyors csatlakozókat elüls helyzetbe. Lásd a berendezéssel együtt szállított külön út- mutatót.

2. Függessze a vágószerkezetet az eszközemelőbe. Lásd a 13. ábrát.

3. Végezze el a vágószerkezet alapbeállítását. Lásd: 3.4.

4. Ha a vágószerkezet elektromos vágási magasságállítással rendelkezik, csatlakoztassa a kábelt a gép jobb első csatlakozásához. Lásd a 16. ábrát.

3.3 AZ ABRONCSOK NYOMÁSA

Az abroncsok nyomását az alábbi táblázat szerint állítsa be:

Gép	Nyomás (bar/psi)
	Elöl Hátul
Park 0,6/9 0,4/6
Villa 0,4/6 1	2/17
Ready 0,4/6 1	2/17

3.4 ALAPBEÁLLÍTÁS

Ahhoz, hogy a vágószerkezet optimálisan működjön, a helyes alapbeállítások szükségesek. A vágószerkezet az alapbeállításokkal üzemel, ha hátső széle 5 mm-rel magasabban van, mint az első széle. Ez azt jelenti, hogy a vágószerkezet előre döntött.

A vágószerkezetet felemelve és rögzítve az alábbiak szerint állítsa azt alapállásba.

A 17 hüvelykes kerekekkel felszerelt gépek esetében: Illessze a helyére az alátéteket és a csapszegeket a felső nyílásba. Lásd a 14. ábrát.

A 16 hüvelykes kerekekkel felszerelt gépek esetében: Illessze a helyére az alátéteket és a csapszegeket a középső nyílásba. Lásd a 15. ábrát..

4 A GÉP HASZNÁLATA

Ellenőrizze, hogy a levágandó füben ne legyen semmilyen idegen tárgy, például kövek, stb.

4.1 VÁGÁSI MAGASSÁG

Akkor érhető el a legjobb eredmény, amikor a fű felső harmadát vágja le, vagyis a fű hosszának 2/3-a megmarad. Lásd a 14. ábrát.

Ha a fü nagyon magas, és sokat kell levágni belöle, vágja le kétszerre, más és más vágási magassággal. Ne alkalmazza a legkisebb vágási magasságot, ha a gyep felszíne egyenetlen. Ez azzal járhat, hogy a kések a felszínhez érve megsérülnek és a gyep fel- sö talajrétege „elmozdul”.

4.2 DÖNTÉS

A vágószerkezet hátsó része felemelhető úgy, hogy az alapbeállításokban megadottakhoz képest na vágószerkezet jobban előre legyen döntve. A vágószerkezet megdöntése az alábbiak szerint befo- lyásolja a vágási eredményt:

4.2.1 Alapbeállítás

Amikor a vágószerkezet az alaphelyzetben van, a legjobb mulcsolási hatás érhető el, és a levágott fű jól szétszóródik. Normál fű esetében az alapbeállításokat javasoljuk. Lásd a 3.5.

4.2.2 Nagyobb lejtő

Amikor a vágószerkezet előre van döntve, csökken a “Multiclip” hatás és a levágott fű még inkább szétszóródik.

Sürübb fü esetében ajánlott az előre döntés.

4.3 JAVASLATOK FÜNYÍRÁSHOZ

Az optimális fünyírás érdekében kövesse az alábbi tanácsokat:

• Nyírja gyakran a füvet.
• Üzemeltesse a motort teljes fordulatszámon.
  • A f ü legyen száraz.
• Használjon éles késeket.
• Tartsa tisztán a vágószerkezet alsó részét.

4.4 KOMPOSZTÁLÁS/HÁTSÓ KIVE-TÉS

A vágószerkezettel kétféleképpen lehet füvet vágni:

• A f ü komposztálható a gyepen.
- Kidobhatja a füvet a vágószerkezet mögött.

A gép szállításakor a vágószerkezet komposztálásra van beállítva. Ahhoz, hogy a gép a vágószerkezet mögött rakja le a levágott füvet, el kell távolítani a 18. ábrán látható dugót.

A dugó eltávolításához/visszahelyezéséhez állítsa a vágószerkezetet tisztítási vagy szerviz pozícióba.

5 KARBANTARTÁS

5.1 ELŐKÉSZÜLETEK

Minden szervizelést és karbantartást álló gépen, kikapcsolt motor mellett kell elvégezni.

A kézifék használatával előzze meg, hogy a gép elgurulhasson.

Állítsa le a motort.

A motor véletlen beindítását azzal akadályozhatja meg, ha leköti a gyújtókábelt a gyújtógyertáról, és eltávolítja az indítókulcsot.

5.2 MOSÁSI HELYZET

1. Aktiválja a kéziféket.
2. Állítsa az eszközemelőt szállítási helyzetbe.
3. Állítsa be a legmagasabb vágási magasságot.
4. Az alábbiak szerint jobb és bal oldalon távolítsa el a vágószerkezet hátsó részét:

A. Kissé emelje meg a vágószerkezet jobb hátsó részét, hogy csökkentse a sasszegre nehezedő terhelést.
B. Távolítsa el a csapszegeket és az alátéteket. Lásd a 2. ábrát.
C. Ugyanilyen módon távolítsa el a sasszeget és az alátétet a bal oldalon is.
5. Ragadja meg a vágószerkezet elejét és emelje fel. Akassza be a láncokat úgy, hogy a vágószerkezet diagonálisan felfelé mutasson. Lásd a 16. ábrát.

A gépet szigorúan tilos beindítani, ha a vágószerkezet mosási helyzetben van.

1. A vágószerkezetet fordított sorrendben engedje le a talajra, miután a javításokat végrehatotta. Állítsa be a vágószerkezetet a “3” szerint.

5.3 SZERVIZ POZÍCIÓ

5.3.1 Gépek fix vágószerkezeti csatlakozással

Példa a fix vágószerkezeti csatlakozásra, lásd 3:C és 4:G.

1. Aktiválja a kéziféket.
2. Ha a vágószerkezet elektromos vágási magasság állítással rendelkezik, kösse le a kábelt a gépről. Lásd a 16. ábrát.

3. Állítsa be a maximális vágási magasságot.

4. Lásd a 2. ábrát. Az alábbiak szerint jobb és bal oldalon távolítsa el a vágószerkezet hátsó részét:

A. Kissé emelje meg a vágószerkezet jobb hátsó részét, hogy csökkentse a sasszegre nehezedő terhelést.

B. Távolítsa el a csapszegeket és az alátéteket.

C. Ugyanilyen módon távolítsa el a sasszeget és az alátétet a bal oldalon is.

1. Az ékszíjat az alábbiak szerint távolítsa el. Park 2WD:

Távolítsa el az ékszíjfeszít kart az ékszíjról. Lásd a 10. ábrát.

Park 4WD:

Bal kézzel ragadja meg az ékszíjfeszít kart. Húzza meg a kart és jobb kézzel akassza ki. Lásd a 9. ábrát.

Villa, Ready:

Távolítsa el a feszítkart az ékszíjról. Lásd a 11. ábrát.

1. Húzza le az ékszíjat a gép ékszíjtárcsájáról.

2. Ragadja meg a vágószerkezet elejét és emelje fel. Emelje addig a vágószerkezetet, amíg teljesen függőleges helyzetbe nem kerül, és a hátsó vége a padlón támaszkodik. Lásd a 20. ábrát.

3. A vágószerkezetet fordított sorrendben engedje le a talajra, miután a javításokat végrehatotta. Állítsa be a vágószerkezetet a 3.2 szerint.

5.3.2 Gépek gyorscsatlakozóval

Példa a gyors vágószerkezeti csatlakozásra, lásd a 12. ábrát.

1. Aktiválja a kéziféket.
2. Ha a vágószerkezet elektromos vágási magasság állítással rendelkezik, kösse le a kábelt a gépről. Lásd a 16. ábrát.
3. Állítsa be a maximális vágási magasságot.
4. Lásd a 2. ábrát. Az alábbiak szerint jobb és bal oldalon távolítsa el a vágószerkezet hátsó részét:
   A. Kissé emelje meg a vágószerkezet jobb hátsó részét, hogy csökkentse a sasszegre nehezedő terhelést.
   B. Távolítsa el a csapszegeket és az alátéteket.

C. Ugyanilyen módon távolítsa el a sasszeget és az alátétet a bal oldalon is.
5. Állítsa a gyors csatlakozókat hátsó helyzetbe. Lásd a berendezéssel együtt szállított külön út- mutatót.
6. Az ékszíjat az alábbiak szerint távolítsa el. Park 2WD:
Távolítsa el az ékszíjfeszít kart az ékszíjról. Lásd a 10. ábrát.
Park 4WD:
Bal kézzel ragadja meg az ékszíjfeszít kart. Húzza meg a kart és jobb kézzel akassza ki. Lásd a 9. ábrát.
Villa, Ready:
Távolítsa el a feszítkart az ékszíjról. Lásd a 11. ábrát.
7. Húzza le az ékszíjat a vágószerkezet ékszíjtárcsájáról.

A vágószerkezet felemelése előtt ellenőrizze, hogy a gyorscsatlakozók elülső helyzetben vannak-e. Máskülönben fennáll a zúzódásos sérülés lehetősége.

1. Állítsa a gyors satlakozókat elülső helyzetbe. Lásd a külön útmutatót.

2. Ragadja meg a vágószerkezet elejét és emelje fel. Emelje addig a vágószerkezetet, amíg teljesen függőleges helyzetbe nem kerül, és a hátsó vége a talajon támaszkodik. Lásd a 20. ábrát.

3. A vágószerkezetet fordított sorrendben engedje le a talajra, miután a javításokat végrehatotta. Állítsa be a vágószerkezetet a 3.3 ábra szerint.

5.4 TISZTÍTÁS

A vágószerkezet alját minden egyes használat után meg kell tisztítani.

Állítsa a vágószerkezetet mosási helyzetbe.

Körültekintően tisztítsa meg a vágószerkezetet. Használjon vizet és kefét.

Amikor a felületek teljesen szárazak és tiszták, javítsa ki a festést. Használjon tartós sárga festéket, amelyet kültéri használatra, fémekhez ajánlanak.

5.5 KÉSEK

5.5.1 Biztonságos

Ütközés esetén a véletlen sérülések elkerülése és a vágószerkezet fontos alkatrészeinek védelme érdekében az alábbiak szerint erőhatás-korlátozó van beépítve:

• Nyírócsavarok a kések és a késtartók között.
• Nyomatékkorlátozó a hajtókerekek és a késtengely között.
• A pozitív hajtószíj megcsúszásának lehetősége a műanyag hajtókerekeken.

5.5.2 A kések cseréje

Viseljen védőkesztyűt, amikor a kést (késeket) cseréli, nehogy megvágja magát.

Ellenőrizze, hogy a kések mindig élesek legyenek. Ezzel érhető el a legjobb eredmény. A késeket évente egyszer ki kell cserélni.

Ha a berendezés nekiütközik valaminek, mindig ellenőrizze a késeket. Ha kések megsérülnek, a hibás elemeket ki kell cserélni.

Mindig eredeti gyári alkatrészeket használjon. A nem eredeti gyári alkatrészek használata sérülés veszélyét hordozza még akkor is, ha illenek a géphez.

A kések cserélhetők. A kések cseréjekor az ugyanarra a késtartóra szerelt két kést egyszerre kell kicserélni.

Figyelem!

Összeszerelés közben ügyeljen a következőkre:

- A késeket és a késtartót a 6. ábra szerint kell felszerelni.

- A kések a tartószerkezetben egyharmad fordulatig elfordíthatók. Úgy válassza meg a kések pozícióját, hogy azok egymáshoz képest 90°-kal legyenek elfordítva. Lásd a 5.5.3 c. részt alább.

Szorító nyomaték:

Csavarok (6:P) - 45 Nm

Nyíró csavar (6:Q) – 9,8 Nm

Ütközés esetén a nyíró csavarok (6:Q) eltörhetnek, és a kések visszahajolhatnak. Ha ez bekövetkezik, szereljen fel eredeti nyíró csavarokat, és a fentiek szerint húzza meg azokat.

5.5.3 A kések összehangolása

A vágószerkezetben a kések mozgása össze van hangolva.

Ha az egyik kés valamilyen szilárd testnek (például könek) ütközik, a szinkronizáció megváltozhat.

Fennáll annak a veszélye, hogy a kések egymásnak ütköznek.

A megfelelően összehangolt késeknek egymáshoz képest 90°-ban kell állniuk. Lásd a 7. ábrát.

Ha a berendezés nekiütközik valaminek, mindig ellenőrizze a késeket.

Ha a kések nincsenek összehangolva, az alábbiakban felsorolt egy vagy több hiba is előfordulhat a vágószerkezetben.

- A pozitív ékszíj megcsúszott a hajtókerekeken.

- A hajtókerekek és a késtengely közötti nyomatékkorlátozó működésbe lépett Hibátlan vágószerkezet esetén a 8. ábrában látható nyilaknak egymással szemben kell állniuk. Ha a nyomatékkorlátozó működésbe lépett, a nyilak nem egymással szemben helyezkednek el.

- A kés elem hibásan van felszerelve a tengelyre. Háromféle helyzetben szerelhető fel. Lásd 6:R. Ha a két első alternatíva szerinti hibás szinkronizáció következik be, a javításhoz hívja az engedéllyel rendelkező Stiga szakszervizt.

6 PÓTALKATRÉSZEK

A STIGA eredeti, gyári alkatrészeit és tartozékait kifejezetten a STIGA gépekhez alakították ki. Figyelem! A nem eredeti alkatrészeket és tartozékokat a STIGA nem ellenőrizte, és nem hagyta jóvá.

Az ilyen, nem eredeti alkatrészek és tartozékok használata befolyásolhatja a gép működését és biztonságosságát. A STIGA nem vállal felelősséget az ilyen termékek okozta károsodásért vagy sérülésért.

7 IPARI MINTAOLTALOM

A termékre és alkatrészeire az alábbi ipari mintaoltalom vonatkozik:

EG 000503107

A GGP fenntartja magának a jogot arra, hogy előzetes bejelentés nélkül módosítsa a terméket.

1 SPLOŠNO
