HASZNÁLATI ÚTMUTATÓ TropiCool TCX21 WAECO

HU 169 Termoelektromos hütőláda Használati utasítás

DE Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic.com
EN We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic.com
FR Demandez d'autres informations relatives à la large gamme de produits de la maison Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans engagement à l'adresse internet suivante : www.dometic.com
ES Solicite más información sobre la amplia gama de productos de la empresa Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la dirección de Internet: www.dometic.com
IT Per ottenere maggiori informazioni sull'ampia gamma di prodotti Dometic WAECO è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all'indirizzo Internet: www.dometic.com
NL Maak kennis met het omvangrijke productscala van de firma Dometic WAECO. Bestel onze catalogus gratis en vrijblijvend onder het internetadres: www.dometic.com
DA Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen: www.dometic.com
SV Inhämta mer information om den omfattande produktpaletten från Dometic WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress: www.dometic.com
NO Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO. Bestill vår katalog gratis uforbindtlig på Internettadressen: www.dometic.com
Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic.com
PT Peça mais informação sobre a ampla gama de produtos da empresa Dometic WAECO. Peça simplesmente os nossos catálogos de forma gratuita e sem qualquer compromisso, disponível no site: www.dometic.com
RU Запросите дальнейшую информацию об обширном ассортименте продукции компании Dometic WAECO. Просто закажите наши каталоги на сайте www.dometic.com; эта услуга предоставляется бесплатно и ни к чему не обязывает.
PL Proszę się zapoznać z informacjami na temat szerokiej gamy produktów Dometic WAECO. Proszę zamówić nasz bezpłatny katalog i zapoznać się z niewiążącą ofertą pod adresem: www.dometic.com
CS Žádejte další informace o rozsáhlé nabídce výrobků firmy Dometic WAECO. Stačí zdarma a nezávazně objednat naše katalogy na internetové adrese: www.dometic.com
SK Vyžiadajte si d'alšie informácie o rozsiahlej palete výrobkov Dometic WAECO. Objednajte si bezplatne a nezáväzne náš katalóg na internetovej adrese: www.dometic.com
Kérjen további információkat a Dometic WAECO cég széles körü termékpalettájáról. Rendelje meg ingyenes katalógusainkat kötelezettség nélkül a következő internetcímen: www.dometic.com

A készülék első használata előtt gondosan olvassa el és őrizze meg ezt a használati utasítást. Ha a készüléket továbbadja, mellékelje hozzá a használati utasítást is.

A gyártó nem felelős olyan károkért vagy sérülésekért, amelyeket nem rendeltetésszerű használat vagy hibás kezelés okozott.

Tartalomjegyzék

1 Szimbólumok magyarázata 170
2 Biztonsági tudnivalók 170
3 Szállítási terjedelem. 173
4 Rendeltetésszerű használat. 173
5 Műszaki leírás 173
6 Kezelés 174
7 Tisztítás és ápolás 177
8 Ártalmatlanítás 177
9 Üzemzavar-elhárítás 178
10 Műszaki adatok 179

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.

√Ez a szimbólum egy tevékenység eredményét jelzi.

1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.

2 Biztonsági tudnivalók

2.1 Általános biztonság

FIGYELMEZTETÉS!

• Ha a készüléken sérülések láthatók, akkor azt nem szabad üzembe helyeznie.
• Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.

• Javításokat csak szakemberek végezhetnek a készüléken. Nem szakszerű javítások jelentős veszélyeket okozhatnak.

• Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és szellemi képességű, illetve megfelelő tapasztalattal és/vagy tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.

• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
• A készülékkel gyerekek nem játszhatnak.
• A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.
• A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.
• Ne tároljon a készülékben robbanékony anyagokat (például éghető hajtógázt tartalmazó permetpalackokat).

VIGYÁZAT!

• Az alábbi esetekben mindig húzza ki a készülék csatlakozódu-góját a hálózati aljzatból:
  – minden tisztítás és karbantartás előtt
  – minden használat után.
• Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.

FIGYELEM!

• Hasonlítsa össze a típustáblán feltüntetett a feszültségadatokat a rendelkezésre álló energiaellátással.

• A készüléket a következő módon csatlakoztassa:

• az egyenáramú csatlakozókábelen keresztül a jármű egyenáramú aljzatához (pl. szivargyújtóhoz)
  – vagy a 230 V-os csatlakozókábellel a 230 V-os váltakozó áramú hálózatra.

• Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.

• Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Kösse le a hűtőkészüléket és más fogyasztókat az akkumulátorról, mielőtt gyorstöltő berendezést csatlakoztatna rá.

• Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Húzza ki a csatlakozódugót vagy kapcsolja ki a hűtőkészüléket, ha a jármű motorját kikapcsolja. Ellenkező esetben az akkumulátor lemerülhet.

• A hütőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok szállítására.

• A hűtőegység szigetelése gyúlékony ciklopentánt tartalmaz. A szigetelőanyagban található gázok miatt különleges ártalmatlanítási eljárásra van szükség. A hűtőegységet az élettartama végén a szabályozásoknak megfelelően ártalmatlaníttassa.

2.2 Biztonság a készülék üzemeltetése során

VIGYÁZAT!

- Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.

FIGYELEM!

• Ne használjon elektromos készülékeket a hűtőkészüléken belül, kivéve ha ezeket a készülékeket a gyártó erre a célra javasolja.
• Ne helyezze a készüléket nyílt láng vagy más hőforrás közelébe (fűtés, erős napsugárzás, gázkályha stb.).
• Túlforrósodás veszélye!

Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.

• Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
• Ne töltsön folyadékot vagy jeget a belső tartályba.
• Soha ne merítse vízbe a készüléket.
• Védje a készüléket és a kábeleket a hőtől és a nedvességtől.

3 Szállítási terjedelem

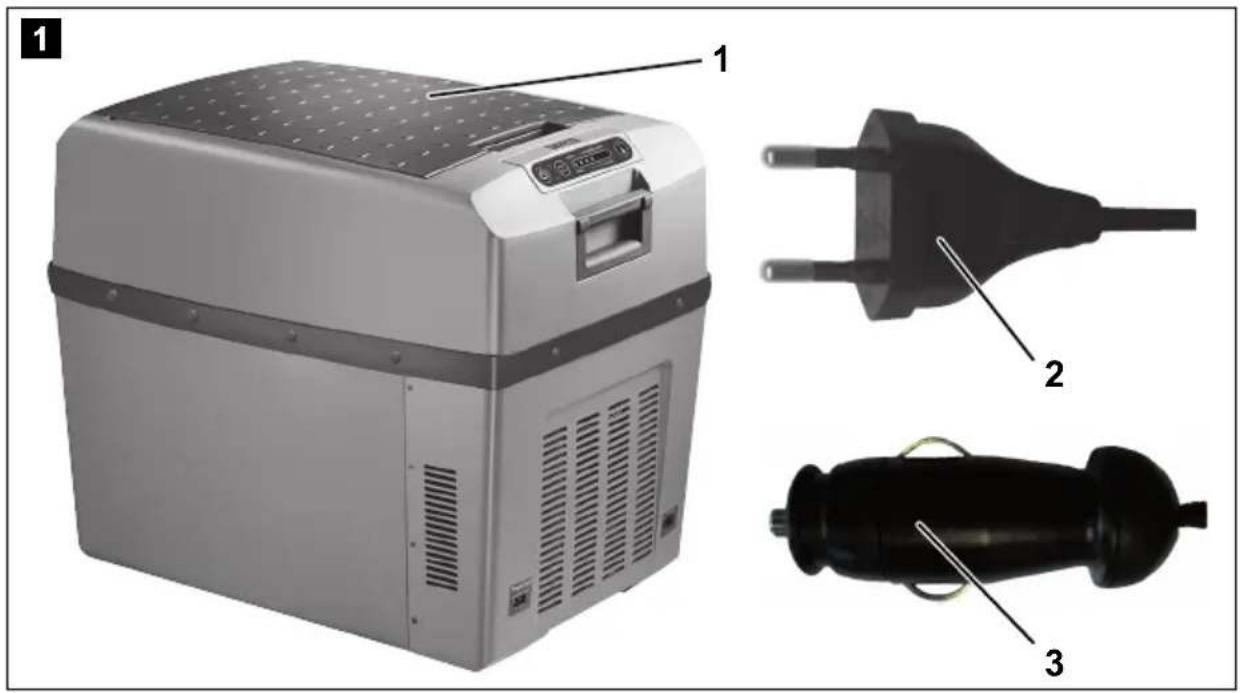

Szám

1. ábra, 3. oldal

Mennyiség Megnevezés

1 1 Termoelektromos hütöláda
2 1 Váltóáramú csatlakozókábel
3 1 Egyenáramú csatlakozókábel
- 1 Kezelési útmutató

A készülék üzembe helyezése előtt ellenőrizze, hogy az összes mellékelt alkatrész megvan-e.

4 Rendeltetésszerű használat

A hütőkészülék élelmiszerek hütésére és melegen tartására alkalmas. A készülék kempingezésre is alkalmas.

A hűtőkészülékben felhasznált anyagok élelmiszerek szempontjából veszélytelenek.

VIGYÁZAT! Egészségkárosodás veszélye!

Ellenőrizze, hogy a készülék hűtőteljesítménye megfelel-e a hűteni kívánt élelmiszerek vagy gyógyszerek követelményeinek.

5 M úszaki leírás

A hütőláda mobil használatra alkalmas. Az árukat a környezetnél legfeljebb 30 °C-kal alacsonyabb hömérsékletig képes hűteni, illetve hidegen tartani (termosztátos kikapcsolás kb. 0 °C-nál), vagy legfeljebb 65 °C-ra képes melegíteni, illetve melegen tartani.

A készülék automatikusan energiatakarékos módba kapcsol, miután elérte a beállított hőmérsékleti tartományt. Ebben a módban kizárólag azt az energiát használja fel, amely a hűtőláda belső hőmérsékletének fenntartásához szükséges.

A hűtés kopásmentes Peltier-hűtéssel történik; a hő elvezetését ventilátor végzi.

A hűtőláda automatikus elsőbbségi kapcsolással rendelkezik. Ezáltal biztosítható, hogy a készülék – váltakozó áramú hálózatra és 12/24 V-os akkumulátorra való egyidejű csatlakoztatás esetén – a váltakozó áramú hálózatot használja.

6 Kezelés

MEGJEGYZÉS

Az új hűtőkészüléket az üzembe helyezés előtt – higiéniai okokból – tisztítsa meg nedves ruhával belül és kívül (lásd „Tisztítás és ápolás” fej., 177. oldal).

6.1 Energiatakarékossági tippek

MEGJEGYZÉS

A hűtőláda belsejében egy ventilátor gondoskodik a hideg levegő hűtőládán belüli keringetéséről, ami jobb hűtési teljesítményt eredményez. Annak érdekében, hogy a hűtőláda kinyitásakor a hideg levegő ne jusson kívülre, a hűtőláda egy kapcsolóval van felszerelve, amely kikapcsolja a ventilátort, amikor a fedelet kinyitják.

• A készülék működtetéséhez válasszon jól szellőző és napfénytől védett helyet.
• Ha a hütökészüléket megnövelt hatékonyságra és korlátozott hütöteljesít-ményre szeretné beállítani, akkor azt az ECO üzemmódban kell használnia.
• Hagyja lehûlni a meleg ételeket, mielőtt azokat hidegen tartaná a készülékben.
• Ne nyissa ki a hütökészüléket a szükségesnél gyakrabban.
• Ne hagyja nyitva a hütőkészüléket a szükségesnél hosszabban.

6.2 A hűtőláda nyitása

Csak TCX35: Reteszelje ki a hűtőkészüléket (2. ábra, 3. oldal).
▶ Nyissa ki a hűtőkészüléket.

6.3 A hűtőláda bekapcsolása

FIGYELEM!

Ügyeljen arra, hogy csak olyan tárgyak ill. áruk legyenek a hűtő-ládában, amelyek lehűthetők, illetve felmelegíthetők a kiválasztott hőmérsékletre.

▶ A hűtőládát szilárd aljzatra állítsa.
▶ A hűtőkészüléket

• a mellékelt váltakozó áramú csatlakozókábellel (1. ábra 2, 3. oldal) csatlakoztassa egy váltakozó áramú csatlakozóaljzathoz, vagy ...
• a mellékelt egyenáramú csatlakozókábellel (1. ábra 3, 3. oldal) csatlakoztassa a jármű egyenáramú csatlakozóaljzatához (4. ábra, 4. oldal).

▶ Nyomja meg a kezelőpanelen lévő „Ó” gombot a hűtőláda bekapcsolásához.
√ A hütőláda megkezdi a belső tér hütését, ill. melegítését:

Az üzemelés kijelzése Üzemmód

piros (3. ábra 2, 3. oldal)	Fütés
kék (3. ábra 3, 3. oldal)	Hütés

6.4 Hütés és melegítés közötti átkapcsolás

▶ Ha váltani szeretne a hűtés és melegítés között, nyomja meg a „HOT/COLD” gombot.

MEGJEGYZÉS

A hütőláda vezérlése memóriafunkcióval rendelkezik: mindegyik mód (hütés és melegítés) esetében elmenti a kiválasztott hőmérsékleti tartományt. Így minden bekapcsoláskor, ill. átkapcsoláskor beállítja az adott mód korábban kiválasztott hőmérsékleti tartományát.

√ A piros, illetve kék üzemjelző világít, és a készülék megkezdi a hűtést/melegítést.
▶ Ha be szeretné fejezni a hűtési, ill. melegítési műveletet, nyomja meg az „Ó” gombot.
▶ Ha a hűtőkészüléket üzemen kívül helyezi, válassza le a hálózatról.

6.5 A hömérséklet kiválasztása

A hőmérséklet állapotjelzője (3. ábra 5, 3. oldal) a kiválasztott hőmérsékleti tartományt mutatja. A világító LED-ek növekvő száma a hőmérsékleti tartomány intenzitásának emelkedését jelzi.

MEGJEGYZÉS

Az alábbi hőmérsékleti adatok nem fix értékek és a mérési pozíciótól függnek.

Belső hőmérséklet kb. 25 °C-os környezeti hőmérséklet esetén:

	Állapotjelző Hőmérséklet-tartomány
Hűtés	hét világító LED kb. 0 °C belül
	egy világító LED kb. 16 °C belül (ECO-mód)
Fűtés	hét világító LED kb. 65 °C belül
	egy világító LED kb. 48 °C belül

Ha szeretné kiválasztani a hőmérsékletet a hűtéshez/melegítéshez, akkor nyomja a „” gombot a kívánt hőmérsékleti tartomány eléréséig.

6.6 Csatlakoztatás a szivargyújtóhoz

MEGJEGYZÉS

Ha a hűtőkészüléket járműve szivargyújtójához csatlakoztatja, vegye figyelembe, hogy a készülék áramellátásához adott esetben be kell kapcsolnia a gyújtást.

6.7 Fedél levétele

A hütőláda fedele levehető (5. ábra, 4. oldal):

▶nyissa ki annyira a fedelet, hogy kb. 30°-os szöget zárjon be a ládával.
▶ Húzza előre a fedelet, majd ferdén vegye le.

7 Tisztítás és ápolás

FIGYELMEZTETÉS!

A készüléket minden tisztítás és karbantartás előtt válassza le a hálózatról.

FIGYELEM! Sérülés veszélye!

• Soha ne tisztítsa a hűtőkészüléket folyó víz alatt vagy mosogatóvízben.
• Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a hűtőkészüléket megsérthetik.

▶ Alkalmanként tisztítsa meg a készüléket kívül-belül nedves ruhával.
Biztosítsa, hogy a készülék szellőztető és légtelenítő nyílásai por- és szennyeződésmentesek legyenek, mert így az üzem közben létrejövő hő távozhat és a készülék nem károsodik.

8 Ártalmatlanítás

▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájéko-zódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

9 Üzemzavar-elhárítás

Hiba Hiba lehetséges oka Megoldási javaslat

A hűtőláda nem működik, és a kívülről látható ventilátorlapát nem forog.	A jármű egyenáramú csatlakozóaljzatában nincs feszültség.	A legtöbb járműben be kell kapcsolni a gyújtást ahhoz, hogy feszültség legyen az egyenáramú csatlakozóaljzatban.
A gyújtás be van kapcsolva, és a készülék nem működik.	Elszennyeződött az egyenáramú csatlakozóaljzat foglalata. Emiatt rossz az elektromos érintkezés.	Nem fémes kefével és oldószerrel tisztítsa meg a szivargyújtó foglalatát, hogy a középső érintkezőtű tiszta legyen.Ha a hűtőkészülék dugasza nagyon felmelegszik az egyenáramú csatlakozóaljzat foglalatában, akkor vagy a foglalatot kell megtisztítani, vagy esetleg a dugasz van hibásan összeszerelve.
	Kiégett az egyenáramú dugasz biztosítéka.	Cserélje ki az egyenáramú dugasz biztosítékát (6. ábra 1, 4. oldal) egy azonos paraméterekkel rendelkező biztosítékra.
	Kiégett a jármű biztosítéka.	Cserélje ki a jármű egyenáramú csatlakozóaljzatának biztosítékát (általában 15 A) (ennek során vegye figyelembe járműve üzemeltetési útmutatásait).
A hűtőláda nem hűt kielégítően, és nem forog a külső ventilátorlapát.	Meghibásodott a ventilátormotor.	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti.
A hűtőláda nem hűt kielégítően, a külső ventilátorlapát forog.	Meghibásodott a belső ventilátor motorja.
	Meghibásodott a Pel-tier-elem.
	A beépített hálózati tápegység hibás.

10 Műszaki adatok

	TCX14 TCX2	1 TCX35
Cikkszám: 9105330180 9	105330181 910533	0182
Névleges feszültség: 12/24 V---
Teljesítményfelvétel:	46 W (12 V---)50 W (24 V---)64 W (230 V~)
	8,5 W(AC, ECO-mód)	8,8 W(AC, ECO-mód)
Hőmérséklet-tartomány:	Hűtés: 0 °C - 16 °C(max. (30 °C-kal a környezeti hőmérséklet alatt)Melegítés: 48 °C és 65 °C között
Kategória: egyéb fiók
Energiahatékonysági osztály:	A++
Energiafogyasztás: 74 kWh/év 77 kWh/év
Bruttó úrtartalom:	14 l	21 l	35 l
Hasznos térfogat:	13,5 l	20 l	33 l
Klímaosztály:	T
Környezeti hőmérséklet:	+16 °C és +43 °C
Zajkibocsátás:	41 dB (A)
Súly:	5,8 kg	7,3 kg	10,6 kg
Vizsgálat / tanúsítvány:
