M30C ECO - Kazán FAGOR - Ingyenes használati útmutató

Márka	Fagor
Modell	M30C ECO
Terméktípus	Elektromos bojler
Elektromos tápellátás	230 V ~ 50 Hz
Hőmérsékleti tartomány	30 °C és 70 °C között
Gazdaságos üzemmód hőmérséklete	55 °C
Maximális üzemi nyomás	9 bar
Biztonsági szelep	Tartalmazza (szükség esetén a nyomáscsökkentő után 3-4 bar nyomáson leeresztés)
Hőszigetelés	Poliuretán hab
Működési termosztát	Igen
Biztonsági termosztát	Igen
Fűtésjelző lámpa	Igen (jelzőlámpa)
Telepítés	Függőleges vagy vízszintes
Hidraulikus csatlakozás	Hidegvíz bemenet és melegvíz kimenet
Mellékelt tartozékok	Szigetelőhüvelyek, biztonsági szelep
Karbantartás	Puha, nedves ronggyal való tisztítás, súrolószerek nélkül
Fagyvédelem	Fagyveszély esetén a víz leeresztése ajánlott
Használat	Használati melegvíz előállítása

Gyakran ismételt kérdések - M30C ECO FAGOR

Hogyan kell telepíteni az M30C ECO vízmelegítőt?

A telepítést szakképzett szakembernek kell elvégeznie. A készülék függőlegesen vagy vízszintesen helyezhető el, a vízkifolyó alatt legalább 0,5 m helyet hagyva a karbantartáshoz. A mellékelt biztonsági szelepet a hidegvíz csőhöz kell csatlakoztatni, és be kell tartani a telepítési vázlatokat (1. és 2. ábra).

Milyen hőmérséklet az ideális energiamegtakarításhoz?

Az Energiatakarékos (55 °C) pozíció ajánlott a hőveszteség minimalizálása és a vízkőlerakódás csökkentése érdekében. A termosztát automatikusan tartja a kiválasztott hőmérsékletet.

Hogyan kell leereszteni a készüléket?

A leeresztéshez először kapcsolja ki az elektromos áramellátást, és zárja el a bemeneti vízcsapot. Nyissa ki a melegvizes csapot, majd működtesse a biztonsági szelep kart (3. ábra), vagy távolítsa el a leeresztő dugót (4. ábra) a modelltől függően.

Mi a teendő vízszivárgás esetén?

Ellenőrizze a hidraulikus csatlakozásokat és a biztonsági szelepet. A fűtés során a szelepen át történő vízelvezetés normális (a kapacitás 3%-áig). Ha a szivárgás továbbra is fennáll, kapcsolja ki az áramellátást, és vegye fel a kapcsolatot a műszaki támogatási szolgálattal.

Hogyan kell karbantartani a vízmelegítőt?

Különösebb karbantartás nem szükséges. A külső részt puha ronggyal vagy nedves szivaccsal tisztítsa. Ne használjon súrolószereket vagy tisztítószereket. Meghibásodás esetén csak szakember javíthatja.

Nem gyullad ki a fűtésjelző lámpa, mit tegyek?

Győződjön meg arról, hogy a készülék be van dugva és áram alatt van. Ha a jelzőfény továbbra is kialszik, a termosztát vagy a fűtőelem meghibásodott. Vegye fel a kapcsolatot az ügyfélszolgálattal, és adja meg a modellt és a sorozatszámot.

Telepíthetem a készüléket vízszintesen?

Igen, a készülék függőlegesen vagy vízszintesen is telepíthető. Vízszintes helyzetben a bemeneti és kimeneti csöveknek bal oldalon kell lenniük. Ügyeljen arra, hogy elegendő hely maradjon a karbantartáshoz.

Mekkora a maximális víznyomás, amit elbír?

A maximális üzemi nyomás 9 bar. Ha a hálózati nyomás meghaladja az 5 bar-t, szereljen be nyomáscsökkentőt (3 és 4 bar között) a biztonsági szelep előtt.

Használjak vízlágyítót?

A kézikönyv nem említ kötelezettséget. Azonban a vízlágyító csökkentheti a vízkőlerakódást. Minden esetben rendszeresen működtesse a biztonsági szelep kart a beszorulás elkerülése érdekében.

Hogyan léphetek kapcsolatba az ügyfélszolgálattal?

Meghibásodás esetén húzza ki a készüléket, és hívja a műszaki támogatási szolgálatot. Tartsa kéznél a modellt (M30C ECO), a sorozatszámot, a vásárlás dátumát és a probléma leírását.

HASZNÁLATI ÚTMUTATÓ M30C ECO FAGOR

GRATULÁLUNK! On a FAGOR elektromos vizfúto berendezését vásasztotta. Egy nagy presztízzel bó rámkt képviselünk, igy elódeles prioritásunkat a vásarlói igények kielegítese jelenti, amelyet már a termékeink innovációs szakszánál is szem elött tartunk. Szakembereink gondosan keszítéték és ellőöriztek az összes FAGOR elektromos vizmelegítot annak érdekében, hogy ideális vásaszt adjanak a vásarlói igényekre. Kösönjuk a felénk tanúsított bizalmát!

A vizmelegito helyes uzemeltetete a termek minosege mellett az is szukséges, hogy megfeleloen képzett szakember szerelje be azt.

A vizmelegito beszerelése es hasznalata elott olvassa el ezt a kezikonyvet arrol, hogyan biztosithatja a berendezés lehto legjobb teljesitmenyét es leghosszabb elettartamát. Orizze meg késobbi hasznalatra ezt a kezikonyvet.

BIZTONSAG ES ALTLÁNOS FIGYELMEZTETÉSEK

• A keszülék felszerelését és beindításat a jelen utasítások betartásával kell vegrehajtani, és aztCsak képesítésel rendelkezo szakember vegezheti. (Lásd a felszerelés címu bekezdés).

• A FAGOR vizmelegitoket az érvényben lévo szabályozásoknak és szabványoknak megfeleloen gyártják és tesztelik.

• Ezt a készüléket 8 éven felüli gyermekek, valamint korlátozott fizikai, érzéks-zervi, vagy mentális képességekkel rendelkezo, illetve a készülékkel kapcsolatos ismeretekkel és tapasztalattal nem rendelkezo személyekCsak akkor használhatják, ha a készülék biztonságos használatával kapcsolatos utmutatásban vagy felügyeletben részesülnek, és értik a használat kockázatait.

Gyermekek nem jatszhatnak a keszülékkel. A felhasznaló altal vegrehajtando tisztlást és karbantartást felügyelet nélkül gyermekek nem vegezhetik.

• Ha a halózati kabel megsérult, azt a kockázatok elkerülèse érdekébenCsak a gyártó, az általa felhatalmazott szakszerviz vagy képzett szakember cserélheti ki.

• A vizkolerakódások eltávolítása érdekében a nyomáscsökkento berendezest rendszeresen muködtetni kell, valamint Ellenorizni kell, hogy nincs-e akadályozva.

• A vizmelegito nem igényel specialis karbantartást. Tisztítas elott valassza le a keszüléket a halózati áramforrásról. A tisztításhoz törölje át egy puha és nedves törlokendovel. Ne használjon suroló- és mosogatószert.

KÖRNYEZETVEDELEM

A termek a környezetvédelmi jogszabályok és szabályozások (az elektromos és elektronikus hulladékok kezeléséról szólo 2002/96/EC irányelv) szigoru betartásával készult.

AZ ELEKTROMOS ES ELEKTRONIKUS HULLADEK MEGFELELO KEZELESÉRE VONATKOZÓ INFORMÁCÍO

Hasznos élettartamának végén a készüléket nem szabad a háztartasi hulladék böze dobni. A készülék ingyenesen leadhato a lakohelyhez tartozó hulladékudvarban vagy a forgalmazo altal muködtetett gyujtohelyeken.

Az elektramos házartási hulladék megfelelo elkūönitésevel és gyujtesevel elkerülhetok a környezetre és az emperi egészégre káros, a helytelen hulladékkezelsbol fakado negativ kovetkezmények. A megfelelo hulladékkezelés az alkotóelemek ujrahasznosításat és ezälta jalentes erroforras- és energiamegtakaritätst tesz lehetóve.

További információrt forduljon a helyi hatóságokhoz vagy ahhoz az uzlethez, ahol a keszüléket megvásárolta.

MEGHIBÁSODÁS ÉS ÜZEMZAVAR

Ha a vizmelegito meghibasodasat tapasztalja, akkor azonnal allitsa le a berendezes aramellatasat. Jelentse a meghibasodast a Muszaki támogatasnak.

Kérjuk, Mûszaki támogatas munkajának segítése érdekében adja meg a következő adatokat:

-A hósgárzó modellje.
-Sorozatszám.
-A vásárlásátuga.
-A problema ismertete.
-Cim es telefonszam.
-Akapcsolattarto szemely teljes neve.

FELSZERELEs

TARTOZÉKOK

Az alacsony nyomással muködo melegitot vagy vizmelegitot a felszereléséhez szükséges alapveto tartozékokkal szállitjuk, melyek:

-szigetelohuvelyek
-biztonsagi szelep.

Ezek a csomagolasban talalhatok.

FELHELYEZÉS

Mind a keszülk helyéül szolgálo falnak, mind pedig a rögzítocsavaroknak és alatéteknek el kell birniuk a vizzel teli készülk sulyát.

Vékony fal eseten hátlapokat kel szerelni a fal masik oldára.

MEGJEGYZES: A vizmelegitot uyg kell elhelyezni, hogy a halozati kabel aljzata hozzaferheto legyen.

ELHELYEZÉS

A vizszintes es fuggoleges elhelyezes barmely lakasban megkonnyiti a keszulek felszerelését. Ajnlott azonban a keszuléket a meleg viz felhasznalásanak helyehez lehto legkozelebb elhelyezni, mert ezáltal elkerülheto, hogy a csöveken való athaladas során a viz veszitsen a homérsekletébol.

Ha a vizmelegitot fuggolegesen szerlik fel, az elektromos részek hozzaferhotosége, valamint a javitas és a karbantartás megkönnyitése érdekében hagyjon a csokimenetek alatt minimum 0,5 m.-t.

Ha a keszüléket vizszintesen szereli fel, a kimeno és bemeno csöveket az 1 és 2. abrán jelzett modon kell beszerelni. Amennyiben a keszüléket egy falhoz kézel szereli fel, az elektromos részek hozzáférhétosege, valamint a javitás és a karbantartás megkönnyítés erdekében hagyjon a faltól 0,5 m. távolságot.

Soha ne szerelje fel vizszintesen a vizmelegitot uy, hogy a fali konzolokat a padlora vagy egy vizszintes sikra rogziti.

HIDRAULIKUS RENDSZER

FIGYELMEZTETÉS A FELSZERELEST VEGZO SZEMÉLY SZÁMÁRA A vizmelegitohž mellekelt szigetelhúvelyeket a kimeno és bemeno csövekre kell felhelyezni. A galvanikus reakció megakadályozásá érdekeben alkalmazzon teflont a csövek menétén. A Hüvelyek meghuzási nyomatéka: 3,5 kg/m.

A hidraulikus csatlakoztatas vegrehajtasa elott meg kell tisztitani a bemeno csoveket, hogy a vizmelegitobe femrzeszek vagy idegen anyagok ne jussanak.

Szerelje be a vizmelegitot az 1.és 2.abrakn megfeleloen.

a) A vizmelegitot KOTELEZO aBiztonsagi egységgel egyutt kell felszerelni (a vizmelegitohoz mellekelve).

A biztonsagi egység é a hideg viz csove kozé nem szabad hidraulikus alkatrészt szerelni (leereszto cso, visszacapó szelep, stb.) ABiztonsagi egység leereszt kiemenet KIZAROLAG a vizmelegito csatlakozocseveinek atmérojevel megegyezo csohiz szabad csatlakoztatni, egy minimum 20 mm hosszú, folyamatosan lejto, nyitott vegu covel (Ahogy lathato 1. es 2. abran). A csöveketCsak lejtesben, fagytól vedett helyen szabad felszerelni. A vizmelegités során dilatació lép fel, amely csepegest okoz (melegitési ciklusonként a kapacitas kb. 3 % -a). Ne aggodjon, ez normalis jelenség.

Kiürfteni a termosz, meg kell, hogy jarjon el aBiztonsagi csoport emelése a kar, mint a 3. abran lathato. A kar beragadasanak elkerulése es megfelelo mukodésénk ellenorzese erdekében ajänlott a kart rendszeres idoközönkest megemelni.

A felseo osszekottetessel rendelkez o modellek esetuben vegye le az alkatreszek fedelét, majd huzza ki a lefolyo-csavarokat a 4. abran lathato modon.

b) Ha a hasznalt vizhalózat nyomása meghaladja az 5 bar értéket KÖTELEZO a lakás bemeno vizvezetékère 3 vagy 4 bart létrehoźnyomáscsök Kentot felszerelni.

c) Ha a felszereléshez muanyag csöveket használ, kivalasztásuk során vegye figyelemba a csöveket éro homérseklet- és nyomásertékeket.

Maximum 9 bar nyomás és normal körülmények esétén 70^ircC , rendkivüli körülmény, azaz a termosztát biztonsági kioldását okozó 110^ircC homérséklet.

ELEKTROMOS SZERELES

A keszulekek 230V valtoaramon mukodik Gondosan ellenorizze, hogy az elektromos halozat feszultsege megegyzik-e a keszulekhez szükséges feszultseggel. A vizmelegito nim igenyel a hagyományostol eltero szerelest, telepitéshez elegendo az alacsony nyomásu berendezesekre vonatkozo elektromossagi szabályzat betartasa.

Furdoszbákba és illemhelyekre történő telepités eseten az IEC 60364-7-701 szabályozás szerint kell eljárnı.

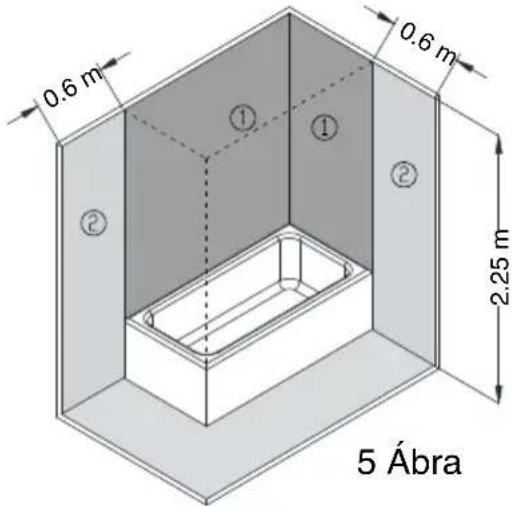

TILALMI TERULET: 1. zona a 5. abra szerint. Nem telepithetok kapcsolok, csatlakozok es villamháritok.

VEDELMI TERULET: 2. zona a 5. abra szerint.

Nem telepithetok kapcsolok, biztonsagi vagy 30 mA-esBiztositekkal vedett csatlakozok azonban igen.

A vizmelegitot a VEDELMI TERULETEN kivulre kell telepiteni, hogy a viz ne juthasson a berendezesbe. Ha a vizmelegit on nincs csatlakozo, az aramellatast egy legalabb 3 cm erintkezonyilasu bipolaris kapcsoloval kellBiztositani.A telepitest a felvett aram erossegenek megfelelo biztositekkal kell vedeni.Minden elektromos telepitest foldcsatlakozoval kell ellatni.A csatlakozas lettrehozasahoz a vizmelegito rendelkeziik a megfelelo csatlakozoval, ezert elegndo csupan a mellekelt dugot a berendezeshez csatlakoztatni. Ha nincs szabvanyos foldcsatlakozas, egy ≤ 30mA diferencialkapsoIo telepitese javasolt.

Ez a keszülk megfelel a radiófrekvenciáis interferenciára és zavarokra vonatkozo szabályozás követelményeinek. MEGJEGYZÉS: Tilos a keszülk alkatrészeinek modosítasa és cseréje (ideérte hálózati kábelt is, kíveve, ha azt muszaki szerviz vegzi).

HASZNÁLAT

MUKÖDTÉS

Feltoltés. A vizmelegito felszerelését kovetoen nyissa meg a leeresztó csövet. Nyissa ki a melegvizcsapot. Amkor a melegvizcsapból viz kezd folyni, a vizmelegito megtelt. Zárja le a melegvizcsapot és gyozodjön meg arról, hogy a készülék nem szivárog.

Ne csatlakoztassa a keszüléket az elektromos halózathoz, ha nem biztos abban, hogy a vizmelegito megelt vizzel.

Elektromos csatlakoztatás. Csatlakoztassa a keszüléket a halózati aramforrasra, és a kapcsolóval helyezze áram alá. A jelzofennyel rendelkezo modeleknél a jelzényi kigyullad, amikor a melegítés folyamatban van.

EgyBizonyos mennyisegu viz elhasznalasa utan a termosztat bekapsol es megindul a vizmelegites.

A viz homérekletenek szabályozása. A kulso homérseklet-szabályozóval ellatott modellek esetében a viz homérsekletét körülbelül 30^ircC (legalacsonyabb pozió) és 70^ircC (legmagasabb pozió) között lehet beallitani.

A szabályozógombbal nem rendelkezo keszülékek esetében a termosztát a gyári beallitásnak megfeleloen 70^ircC -ra allitja be a viz homér sékletét.

"E" allas (energiatakarokos uzemmod). Ebben a beallitasban a viz 55^ircC -ra melegszik fel es ebben az uzemmodban a hoveszteseg minimalis, illetve gyakorlatilag nincs vizkokepzodes.

A beallitott vizhomerseklet fenntartasa erdekuben ajnlott a vizmelegitot folyamatosan a halozati aramforrasra csatlakoztatva tartani, mivel a termosztat eleveCsak szukseg eseten mukodteti a keszuleket. A hoveszteseg minimalizalasat a poliuretan habbol keszult szigeteles garantalja.

Leeresztés. Ajánlott a vizmelegitot leereszteni, ha hosszabb ideig nem hasznalja, vagy ha a keszüléknek helyet adó helyiségben fagyveszély all fenn. Ezt aBiztonsági szelep megnyitásaval hajthatja vegre.

Barmely esetben:

-Zárja el a vizet.
Zárja el a készülék bemeneti vizvezétékét.
- Nyissa ki a melegvizcsapot.

KARBANTARTÁS

A vizmelegito nem igenyel specialis karbantartast. Tiszitatas elott valassza le a keszuleket a halozati aramforrasrol. A tisztitashoz trolje at egy puha es nedves trolokendovel. Ne hasznaljon surolo- es mosogatoszert.

Amennyiben a termosztat meghibasodasa miatt a keszulek tulmelegedne, a biztonsagi egyseg mukodesbe lep, es aramtalanitja a vizmelegitot. Ha ez tortenik, a keszulek megjavitasa erdekuben lepjen kapcsolatba a muszaki ugyfelszolgalattal.

A GYARTO fenntartja maganak a jogot, hogy termekeine jellemzoit es specifikacioint elozetes ertesités nélkul megaltozta.

BLAHOZELÁME. Rozhodli ste pre zakúpenie elektrického ohrievača vody FAGOR. Sme prestižna značka a nasou prioritou je plnémie potrieb našich zákaznikov a ich riešenia prostrednictvom našich inovativnych a modernych produktov. Nasi odbornici starostlivo vyrobili a skontrovali věsetky naše ohrievače vody FAGOR, aby zaistili ideálnu odozvu na ich potreby. Šdakujeme za prejavenú doveru.

1. Biztonsagi szelep.
2. Vyprazdnovani kohoutku
   3.Leurito csap.
3. Leeresztó cso
4. nyomascokkento: mindig a mero moge kellhelyezni, ha a nyomas 5kg / cm² nel nagyobb.
5. Foldelt muanyag szigetelo gyuruk (a keszulekhez mellekelve).

SK

1. Bezpećnostnéventil.
2. Uvolnovacia paka (pre vypustanie)
3. Vypustacie potrubie pre uvolnenie tlaku v zariadeni
4. Vypustaci ventil.
5. Tlakovy redukny ventil: musi byt namontovany v tripade, ze je tlak vyssi ak 5 kg/cm².
6. Uzemnene plastové manzety (dodavaju sa s ohrievačom).

AR

（jssgpan）4sglgallLALggs

1. all 2010

0003

2.- Modellek
3.- Emise oxidudusiku
4.- Hangteljesitményszint, belteri
5.- Vizmelegités: névleges terhelési profil
6.- Vizmelegités: energiahatékonysági osztály
7.-Vizmelegités:hatasfok
8.- Eves tuzeloanyag-fogyasztas
9.-Denni spotheba plynu

10.-Eves villamosenergia-fogyasztas

11.- Denni spotbreba elektiny
12.- A homérisklet-szabályozón beallitott homérisklet
13. - "smart"-"ertek," 1": a vizmelegítési hatásfokra és az éves villamosenergia-, ill. tüzeloenayag-fogyasztásra vonatkozó információsak akkor érvényesek, ha az intelligens vezerlo be van kapcsolva.
14.- Tydenni spotreba plynu s chytrou kontrlou
15.- Tydenni spotbreba plynu bez chytré kontroly
16.- Tydenni spotreba elektriny s chytrou kontrolou
17.- Tydenni spotbreba elektriny bez chytré kontroly
18.- Lehetoség kizarolagosan kis terhelésu idoszakokban történo uzemeltetésre.
19.- Kapacita
20.- Smichana voda o teplote 40^ircC

SK
